1 VZDUCHOVÉ CLONY AGI NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 Ná na montáž, obsluhu a údržbu Všeobecná doporučení Před samotnou montáží dveřní clony AGI si prosím pozorně přečtěte tento návod. Uschovejte návod na dostupné místo pro budoucí potřebu. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu. Oblast použití Dveřní clony Thermozone AGI A/W jsou určeny pro trvalou horizontální montáž nad vstupy o výšce až 6m nebo vertikální montáž vedle dveří. Dosah clony je 6m. Účinnost dveřní clony závisí na teplotě, tlakové diferenci napříč dveřmi a tlaku větru proti dveřím. Clony AGI W se napojují na horkovodní systém vytápění. Třída krytí: IPX4. Provoz Vzduch se nasává přes mřížku v čelní části clony a vytlačuje se vysokou rychlostí napříč dveřmi, čímž vytváří ochranný vzduchový štít, který minimalizuje průvan a redukuje tepelné ztráty přes otevřené dveře. Pro dosažení nejlepších výsledků by dveřní clona (clony) měla úplně překrývat celou výšku dveří. Vzduchová mřížka / usměrňovač je nastavitelná a standardně by měla směřovat ven, aby se zabezpečila co nejlepší ochrana vstupu před studeným vzduchem. Vzduchový výkon lze ovládat regulátorem otáček. Účinnost dveřní clony závisí na teplotě, tlakové diferenci napříč dveřmi a tlaku větru proti dveřím. UPOZORNĚNÍ! Podtlak vytvořený v budově jiným VZT systémem výrazně redukuje účinnost dveřní clony. Proto musí být větrací systém v budově vyrovnaný. Montáž Dveřní clona AGI může být instalována horizontálně či vertikálně. Způsob instalace musí být vyspecifikován při objednání. Clony je třeba instalovat co nejblíže za dveřní otvor. Pro pokrytí širších dveřních otvorů může být namontováno několik dveřních clon vedle sebe. Ujistěte se, zda servisní dvířka jsou dostupná a lze je plně otevřít. Clona AGI má v horní části umístěné 6ks fixačních matic M10 pro instalaci clony do stropu pomocí závitových tyčí (nejsou součástí dodávky). Rozměry clony viz. obr. na str Elektrické připojení Elektrické připojení dveřní clony musí provádět pouze kvalifikovaná oprávněná osoba elektrikář ve smyslu platných předpisů. 1. Clonu připojte skrz kabelové průchodky umístěnou na boční straně clony. Různé možnosti ovládání clony jsou uvedeny v el. schématech zapojení na str Připojení vodního výměníku Připojení vodního výměníku dveřní clony by měla vykonávat pouze kvalifikovaná oprávněná osoba instalatér ve smyslu platných předpisů. Dveřní clona má vestavěný vodní výměník s hliníkovými žebry a měděnými trubicemi vhodnými pro napojení na uzavřený horkovodní systém vytápění. Výměník clony nesmí být napojený na hlavní tlakový rozvod nebo na otevřený rozvod. Připojení vodního potrubí je umístěno v horní části clony (clona AGI5 DN32, ostatní velikosti DN25-3/4, vnitřní závit). Zvýšenou pozornost věnujte při připojování potrubí na clonu. Použijte klíč nebo hasák k zafixování polohy připojovacích potrubí clony tak, aby se zabránilo jejich deformaci a následným netěsnostem a protékání při napojení potrubí přívodu. Systemair a.s. str. - 2/

3 Ná na montáž, obsluhu a údržbu Připojení musí být provedeno přes uzavírací kulové ventily pro zabezpečení provádění servisu demontáže clony nebo vodního výměníku (lze dodat jako příslušenství nebo dodává profese UT). V nejvyšším bodě potrubního systému by měl být instalovaný odvzdušňovací ventil, aby mohl být výměník clony při montáži nebo servisu úplně odvzdušněný. Odvzdušňovací ventil není součástí dodávky clony. Nastavení výkonu clony a směru proudění Směr proudění a výkon clony musí být nastaveny podle skutečných podmínek tlakových sil působících na otvor dveří. Tlakové síly působí na proud a ohýbají jej směrem dovnitř (je-li interiér vytápěný a ve venkovním prostoru je studený vzduch). Z tohoto důvodu musí být proud směřovat proti působení těchto sil, směrem ven z otvoru dveří. Doporučený úhel natočení směru proudění je 15º. Všeobecně platí: čím větší síly působí na otvor dveří, tím větší úhel nastavení proudu vůči dveřím je potřebný. Základní nastavení VZT výkonu otáček ventilátoru Vzduchový výkon clony je třeba nastavit tak, aby rychlost 1m nad podlahou byla 3-4 m/s. Otáčky ventilátoru a směr proudu musí být velmi jemně nastaveny v závislosti na zatížení vytvořeného na dveře. Filtr Vzdálenost desek výměníku v kombinaci s rozměrem přívodní mřížky ochraňují výměník před prachem a nečistotami a zvláštní filtr není nutný. Údržba Vzhledem k tomu, že motory a další části clony jsou tzv. bezúdržbové, je pro zabezpečení požadovaného výkonu a spolehlivosti dveřní clony třeba provádět pouze pravidelnou kontrolu a čistění. Kontrola a čistění by mělo být prováděno minimálně 2x do roka, ale závisí to především na specifických lokálních podmínkách, ve kterých clona pracuje na místě montáže. Mřížku, oběžné kolo a základní díly lze čistit vysáváním nebo utíráním prachovkou. Vyvarujte se používání silných alkalických nebo kyselinových čistidel! Před zahájením prací odpojte clonu od zdroje napájení! Tepelná ochrana motorů Všechny typy instalovaných motorů mají zabudované TK tepelné kontakty vyvedené do svorkovnice viz. schéma zapojení (str ). Tepelné kontakty TK musí být připojeny na relé tepelné ochrany nebo na svorky TK regulátoru RTRD (RTRDU) s vestavěným ochranným relé. Ochrana se automaticky resetuje restartuje po snížení teploty na provozní hodnoty motoru. Výměna ventilátoru 1. Zjistěte, který z ventilátorů je nefunkční. 2. Opojte napájecí el. kabely daného ventilátoru. 3. Odšroubujte šrouby fixující ventilátor a ten vytáhněte ven ze skříně clony. 4. Instalujte nový ventilátor opačným postupem. Výměna vodního výměníku 1. Uzavřete ventil přívodu do clony. 2. Odpojte potrubní napojení vodního výměníku. 3. Odšroubujte šrouby fixující vodní výměník a výměník vytáhněte ven ze skříně clony. 4. Instalujte nový vodní výměník opačným postupem str. - 3/16 - Systemair a.s.

4 Ná na montáž, obsluhu a údržbu Vypuštění vodního výměníku Vypouštěcí ventil je umístěný na spodní straně výměníku (na připojovací straně clony) a je dostupný přes servisní dvířka. Poruchy V případě, že některý z ventilátorů není funkční, zkontrolujte: 1. Ovládací okruh clony: zkontrolujte pojistky, jističe, časový spínač nebo dálkový spínač (pokud je instalovaný). 2. Zda je správně navolený požadovaný vzduchový výkon. 3. Zda je funkční limitní spínač pohybu / polohy dveří (pokud je nainstalovaný). 4. Zda nebyly aktivovány tepelné ochrany motorů. 5. Zda není sací mřížka neúměrně zašpiněná. V případě, že clona neohřívá vzduch, zkontrolujte: 1. Zda horká voda prochází tepelným výměníkem (je-li nainstalováno, zkontrolujte též funkčnost čerpadla) 2. Zda existuje požadavek na ohřev, zkontrolujte a porovnejte nastavený parametr teploty na termostatu a aktuální teplotu v prostoru. 3. Zda není sací mřížka neúměrně zašpiněná V případě, že poruchu nedokážete odhalit, kontaktujte firmu Systemair. Bezpečnost: Zabezpečte, aby sání a výtlak nebyly blokovány! Během chodu je povrch clony teplý! Technické údaje jsou uvedeny na str.17. Regulace možnosti AGI A - bez ohřevu Úroveň 1: RTRD + AGB304 Požadovaný vzduchový výkon se nastavuje manuálně, clona se zapíná / vypíná automaticky podle stavu dveří (otevřené/zavřené). - RTRD7, RTRD14 napěťový regulátor, který reguluje výkon v 5-ti stupních - AGB304 dveřní spínací kontakt AGI W - vodní ohřev Úroveň 1: RTRD + AGB304, T10 (KRT1900 IP55) - VR25 (případně TVV25 SD20) Požadovaný vzduchový výkon je nastavovaný manuálně, clona se zapíná / vypíná automaticky podle stavu dveří (otevřené/zavřené). Teplotní termostat reguluje tepelný výkon regulací průtoku přes 3-cestný ventil s by-passovým ventilem nebo přes 2-cestný ventil a pomocí servopohonu ON/OFF. - RTRD7, RTRD14 napěťový regulátor, který reguluje výkon v 5-ti stupních - AGB304 dveřní spínací kontakt - T10 teplotní termostat IP30 (případně KRT1900 IP55) - VR25 sada ventilů (resp. TVV25 + SD20) Systemair a.s. str. - 4/

5 Ná na montáž, obsluhu a údržbu Úroveň 2: RTRDU + MDC, RTI2 (KRT2800 IP55) - VR25 (případně TVV25 SD20) Vzduchový a tepelný výkon jsou řízeny automaticky na základě stavu dveří (otevřené/zavřené) a teploty v prostoru. Pokud jsou dveře otevřené, ventilátory poběží na vyšší otáčky, pokud se dveře zavřou ventilátory, pokračují v chodu na vyšší otáčky podle nastaveného časového doběhu na dveřním kontaktu MDC (1-10min), následně se přepnou na nižší otáčky. Na vyšší otáčky ventilátory poběží i při zavřených dveřích, pokud je nižší než nastavená na termostatu. Vyšší/nižší otáčky se nastavují manuálně na regulátoru RTRDU, který umožňuje regulaci v 5-ti stupních a dvou úrovních otáček (vysoké / nízké). Teplotní termostat reguluje tepelný výkon regulací průtoku přes 3-cestný ventil s bypassovým ventilem (sada VR25) nebo přes 2-cestný ventil (TVV25) a pomocí servopohonu ON/OFF. - RTRDU7 napěťový regulátor, který reguluje výkon v 5-ti stupních a dvou stupních otáček - MDC dveřní kontakt s časovým relé - RTI2 2-stupňový elektronický termostat IP44 (případně KRT2800 IP55) - VR25 sada ventilů (resp. TVV25 + SD20) Popis regulátorů RTRD7, 5-stupňový regulátor Regulátorem otáček RTRD7 lze nastavit otáčky v 5 stupních. Otáčky ventilátorů se nastavují ručně podle různých externích podmínek. Maximální vstup: 7A, IP21 RTRD14, 5-stupňový regulátor Regulátorem otáček RTRD14 lze nastavit otáčky v 5 stupních. Otáčky ventilátorů se nastavují ručně podle různých externích podmínek. Maximální vstup: 14A, IP21 RTRDU7, 5-stupňový regulátor vysoké/nízké otáčky Regulátorem otáček RTRDU7 lze nastavit otáčky v 5 stupních. Pokud jsou dveře zavřené, poběží ventilátory na nastavené nízké otáčky, aby byl zajištěn tepelný komfort v místnosti. Pokud se dveře otevřou, ventilátory poběží na přednastavené vysoké otáčky. Maximální vstup: 7A, IP21 Obecně Regulátory otáček RTRD7/14 a RTRDU7 jsou určeny pouze pro ovládání 3-fázových motorů. Nastavení otáček se provádí ručně 5-stupňovým ovladačem na plášti regulátoru. Regulátor může být zapnutý/vypnutý sepnutím nebo rozpojením svorek RT prostorového termostatu (RT-RT). Rozsvícená LED kontrolka indikuje připojení napájení. Motory jsou chráněny tepelnými kontakty, které musí být zapojeny na ochranné relé nebo na svorky TK v regulátoru RTRD/RTRDU. Upozornění: Pokud je zapojeno několik clon dohromady, musí být termokontaky zapojeny do série. Regulace topného výkonu - regulace průtoku VR20/25, sada ventilů Používá se pro regulaci průtoku do vodních clon. Sada se skládá z následujících položek: AV20/25, uzavírací ventil JVF20/25, regulační ventil TRV20/25, 3-cestný regulační ventil BPV10, ventil bypassu SD20, servopohon on/off, 230V str. - 5/16 - Systemair a.s.

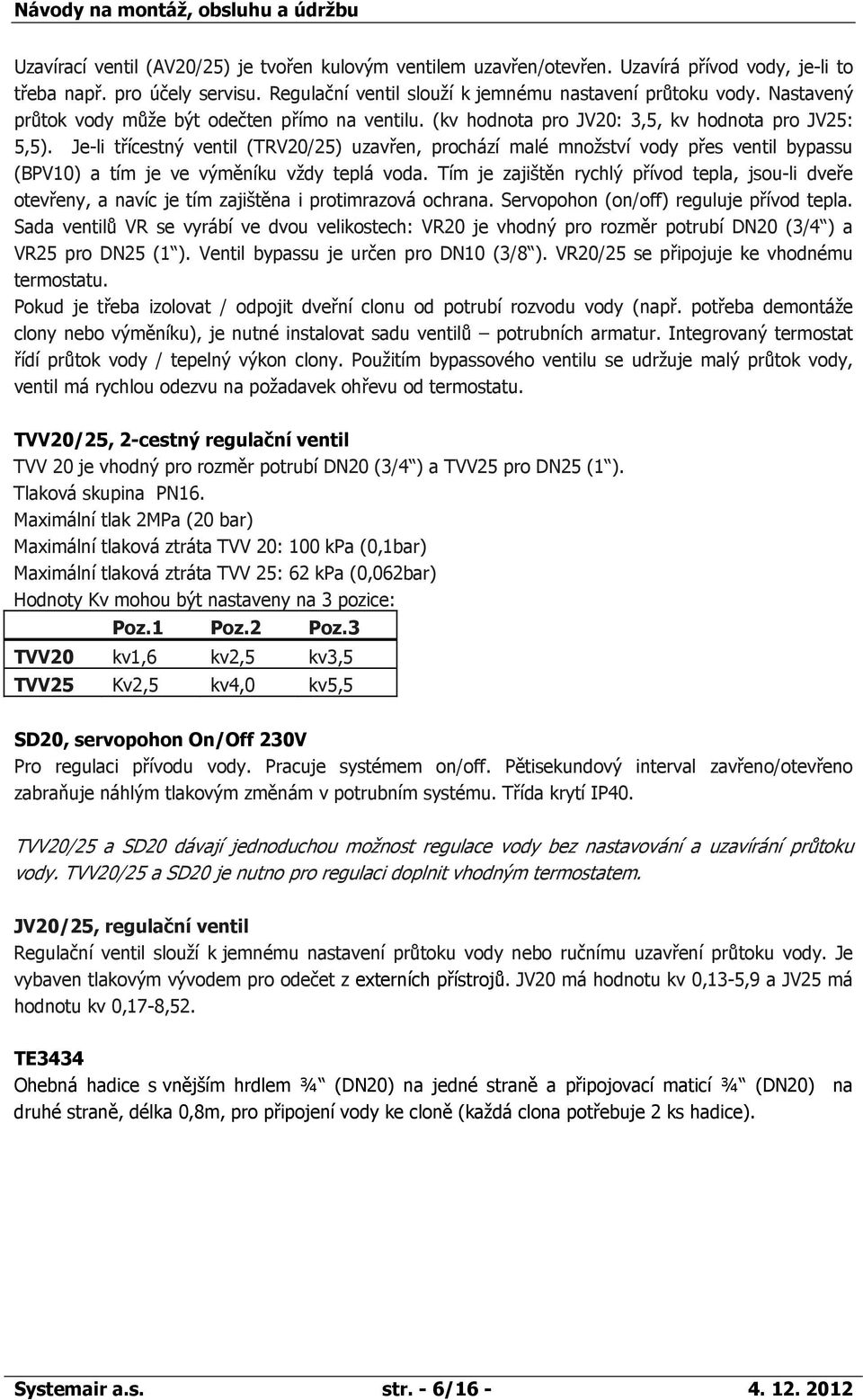

6 Ná na montáž, obsluhu a údržbu Uzavírací ventil (AV20/25) je tvořen kulovým ventilem uzavřen/otevřen. Uzavírá přívod, je-li to třeba např. pro účely servisu. Regulační ventil slouží k jemnému nastavení průtoku. Nastavený průtok může být odečten přímo na ventilu. (kv hodnota pro JV20: 3,5, kv hodnota pro JV25: 5,5). Je-li třícestný ventil (TRV20/25) uzavřen, prochází malé množství přes ventil bypassu (BPV10) a tím je ve výměníku vždy teplá voda. Tím je zajištěn rychlý přívod tepla, jsou-li dveře otevřeny, a navíc je tím zajištěna i protimrazová ochrana. Servopohon (on/off) reguluje přívod tepla. Sada ventilů VR se vyrábí ve dvou velikostech: VR20 je vhodný pro rozměr potrubí DN20 (3/4 ) a VR25 pro DN25 (1 ). Ventil bypassu je určen pro DN10 (3/8 ). VR20/25 se připojuje ke vhodnému termostatu. Pokud je třeba izolovat / odpojit dveřní clonu od potrubí rozvodu (např. potřeba demontáže clony nebo výměníku), je nutné instalovat sadu ventilů potrubních armatur. Integrovaný termostat řídí průtok / tepelný výkon clony. Použitím bypassového ventilu se udržuje malý průtok, ventil má rychlou odezvu na požadavek ohřevu od termostatu. TVV20/25, 2-cestný regulační ventil TVV 20 je vhodný pro rozměr potrubí DN20 (3/4 ) a TVV25 pro DN25 (1 ). Tlaková skupina PN16. Maximální tlak 2MPa (20 bar) Maximální tlaková ztráta TVV 20: 100 kpa (0,1bar) Maximální tlaková ztráta TVV 25: 62 kpa (0,062bar) Hodnoty Kv mohou být nastaveny na 3 pozice: Poz.1 Poz.2 Poz.3 TVV20 kv1,6 kv2,5 kv3,5 TVV25 Kv2,5 kv4,0 kv5,5 SD20, servopohon On/Off 230V Pro regulaci přívodu. Pracuje systémem on/off. Pětisekundový interval zavřeno/otevřeno zabraňuje náhlým tlakovým změnám v potrubním systému. Třída krytí IP40. TVV20/25 a SD20 dávají jednoduchou možnost regulace bez nastavování a uzavírání průtoku. TVV20/25 a SD20 je nutno pro regulaci doplnit vhodným termostatem. JV20/25, regulační ventil Regulační ventil slouží k jemnému nastavení průtoku nebo ručnímu uzavření průtoku. Je vybaven tlakovým vývodem pro odečet z externích přístrojů. JV20 má hodnotu kv 0,13-5,9 a JV25 má hodnotu kv 0,17-8,52. TE3434 Ohebná hadice s vnějším hrdlem ¾ (DN20) na jedné straně a připojovací maticí ¾ (DN20) na druhé straně, délka 0,8m, pro připojení ke cloně (každá clona potřebuje 2 ks hadice). Systemair a.s. str. - 6/

7 Ná na montáž, obsluhu a údržbu Příslušenství MDC (včetně MDCDC) ABG str. - 7/16 - Systemair a.s.

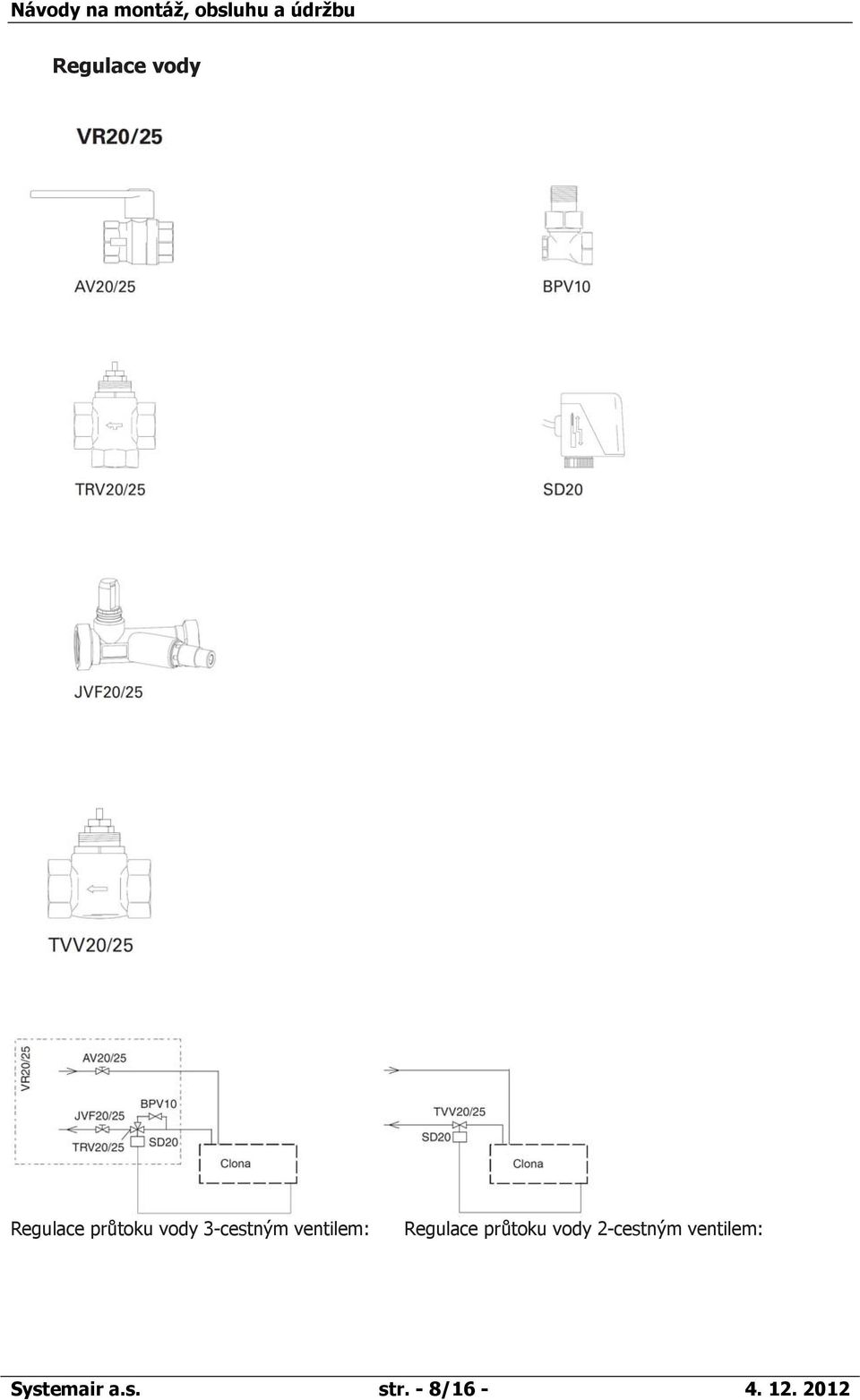

8 Ná na montáž, obsluhu a údržbu Regulace Regulace průtoku 3-cestným ventilem: Regulace průtoku 2-cestným ventilem: Systemair a.s. str. - 8/

9 Ná na montáž, obsluhu a údržbu Rozměry clony Typ Délka [mm] DN25 DN X 1800 X 2400 X AGIH X Montáž Clona AGIH pro horizontální montáž se instaluje pomocí 6ks závitových tyčí (nejsou součástí dodávky clony) do otvorů s vnitřním závitem M10 na vrchní straně clony str. - 9/16 - Systemair a.s.

10 Ná na montáž, obsluhu a údržbu Typ Délka [mm] DN25 DN X 1800 X 2400 X AGIV X Montáž Clona AGIV pro vertikální montáž se instaluje pomocí montážní patky (součást dodávky AGIV) a šroubů přímo na podlahu. Pro pokrytí požadované výšky otvoru je možné instalovat několik clon na sebe pomocí zmiňovaných montážních patek. Pokud je celková výška dveří větší než 2m, je třeba clonu ve vrchní části pevně uchytit ke zdi pomocí konzoly, závitové tyče a pod. (není součástí dodávky clony), aby nedošlo k jejímu převrhnutí. Systemair a.s. str. - 10/

11 Ná na montáž, obsluhu a údržbu Schéma zapojení AGI A Clona bez ohřevu Schéma zapojení znázorňuje vnitřní zapojení typu AGIV(H)5 s 5 ventilátory. Schéma je platná pro všechny velikosti clon AGI, přičemž počet ventilátorů odpovídá údajům uvedeným na výrobním štítku dané clony str. - 11/16 - Systemair a.s.

12 Ná na montáž, obsluhu a údržbu Schéma zapojení AGI W Úroveň 1 Schéma zapojení AGI W Úroveň 2 Schéma zapojení znázorňuje vnitřní zapojení typu AGIV(H)5 s 5 ventilátory. Schéma je platná pro všechny velikosti clon AGI, přičemž počet ventilátorů odpovídá údajům uvedeným na výrobním štítku dané clony. Systemair a.s. str. - 12/

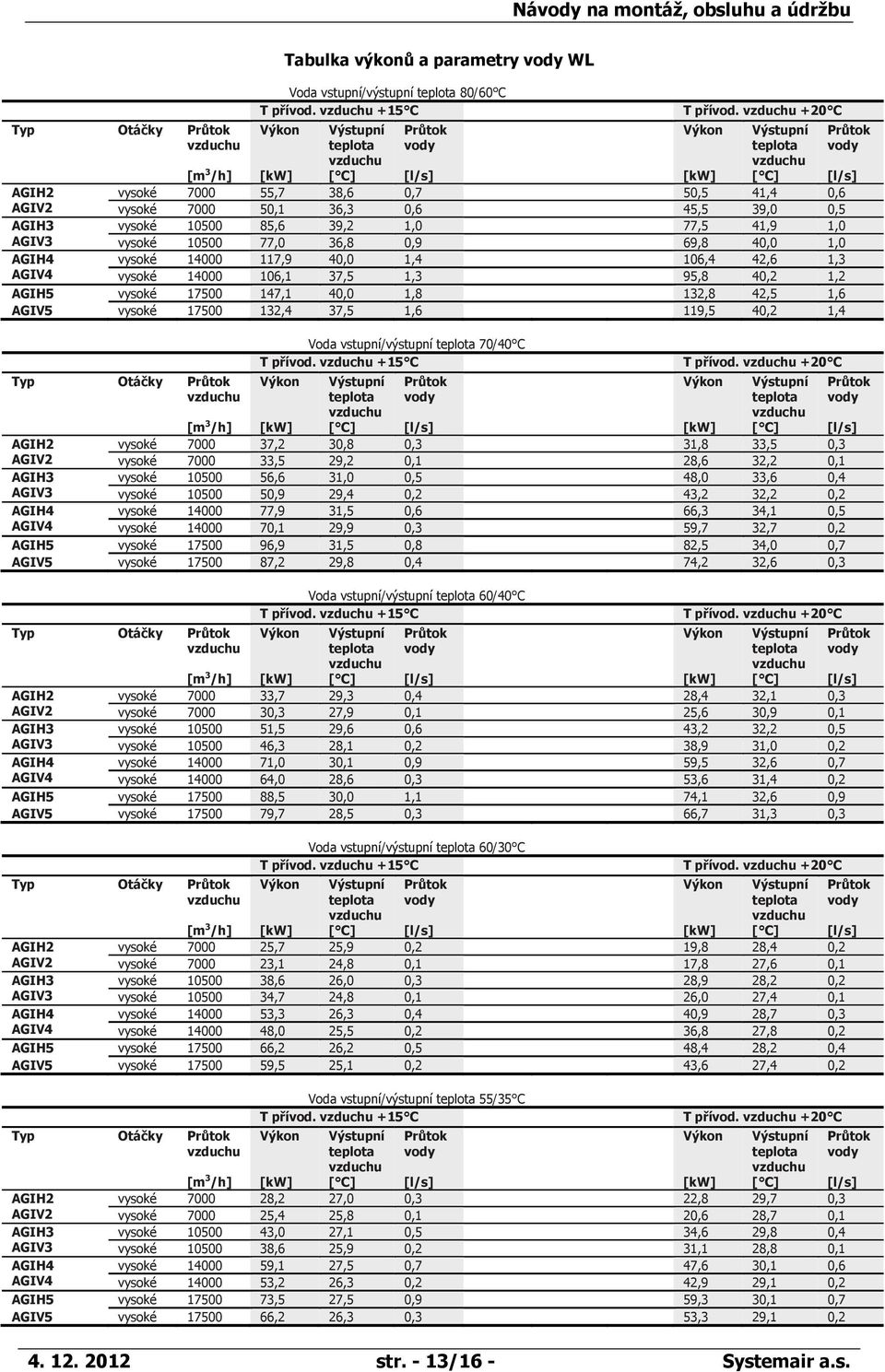

13 Ná na montáž, obsluhu a údržbu Typ Otáčky Tabulka výkonů a parametry WL Voda vstupní/výstupní 80/60 C T přívod. +15 C T přívod. +20 C vysoké ,7 38,6 0,7 50,5 41,4 0,6 vysoké ,1 36,3 0,6 45,5 39,0 0,5 vysoké ,6 39,2 1,0 77,5 41,9 1,0 vysoké ,0 36,8 0,9 69,8 40,0 1,0 vysoké ,9 40,0 1,4 106,4 42,6 1,3 vysoké ,1 37,5 1,3 95,8 40,2 1,2 AGIH5 vysoké ,1 40,0 1,8 132,8 42,5 1,6 AGIV5 vysoké ,4 37,5 1,6 119,5 40,2 1,4 Typ Otáčky Voda vstupní/výstupní 70/40 C T přívod. +15 C T přívod. +20 C vysoké ,2 30,8 0,3 31,8 33,5 0,3 vysoké ,5 29,2 0,1 28,6 32,2 0,1 vysoké ,6 31,0 0,5 48,0 33,6 0,4 vysoké ,9 29,4 0,2 43,2 32,2 0,2 vysoké ,9 31,5 0,6 66,3 34,1 0,5 vysoké ,1 29,9 0,3 59,7 32,7 0,2 AGIH5 vysoké ,9 31,5 0,8 82,5 34,0 0,7 AGIV5 vysoké ,2 29,8 0,4 74,2 32,6 0,3 Typ Otáčky Voda vstupní/výstupní 60/40 C T přívod. +15 C T přívod. +20 C vysoké ,7 29,3 0,4 28,4 32,1 0,3 vysoké ,3 27,9 0,1 25,6 30,9 0,1 vysoké ,5 29,6 0,6 43,2 32,2 0,5 vysoké ,3 28,1 0,2 38,9 31,0 0,2 vysoké ,0 30,1 0,9 59,5 32,6 0,7 vysoké ,0 28,6 0,3 53,6 31,4 0,2 AGIH5 vysoké ,5 30,0 1,1 74,1 32,6 0,9 AGIV5 vysoké ,7 28,5 0,3 66,7 31,3 0,3 Typ Otáčky Voda vstupní/výstupní 60/30 C T přívod. +15 C T přívod. +20 C vysoké ,7 25,9 0,2 19,8 28,4 0,2 vysoké ,1 24,8 0,1 17,8 27,6 0,1 vysoké ,6 26,0 0,3 28,9 28,2 0,2 vysoké ,7 24,8 0,1 26,0 27,4 0,1 vysoké ,3 26,3 0,4 40,9 28,7 0,3 vysoké ,0 25,5 0,2 36,8 27,8 0,2 AGIH5 vysoké ,2 26,2 0,5 48,4 28,2 0,4 AGIV5 vysoké ,5 25,1 0,2 43,6 27,4 0,2 Typ Otáčky Voda vstupní/výstupní 55/35 C T přívod. +15 C T přívod. +20 C vysoké ,2 27,0 0,3 22,8 29,7 0,3 vysoké ,4 25,8 0,1 20,6 28,7 0,1 vysoké ,0 27,1 0,5 34,6 29,8 0,4 vysoké ,6 25,9 0,2 31,1 28,8 0,1 vysoké ,1 27,5 0,7 47,6 30,1 0,6 vysoké ,2 26,3 0,2 42,9 29,1 0,2 AGIH5 vysoké ,5 27,5 0,9 59,3 30,1 0,7 AGIV5 vysoké ,2 26,3 0,3 53,3 29,1 0, str. - 13/16 - Systemair a.s.

14 Ná na montáž, obsluhu a údržbu Typ Otáčky Tabulka výkonů a parametry WH Voda vstupní/výstupní 130/70 C T přívod. +15 C T přívod. +20 C vysoké ,9 40,4 0,2 55,8 43,7 0,2 vysoké ,9 38,0 0,1 50,2 41,4 0,2 vysoké ,9 41,3 0,4 86,6 44,5 0,3 vysoké ,6 28,9 0,3 77,9 42,1 0,3 vysoké ,4 42,2 0,5 119,7 45,4 1,0 vysoké ,6 39,8 0,4 107,7 42,9 0,4 AGIH5 vysoké ,7 42,1 0,7 148,9 45,3 0,6 AGIV5 vysoké ,7 39,7 0,6 134,0 42,8 0,5 Typ Otáčky Voda vstupní/výstupní 110/80 C T přívod. +15 C T přívod. +20 C vysoké ,0 40,9 0,5 57,1 44,2 0,5 vysoké ,9 38,3 0,4 51,4 41,8 0,4 vysoké ,0 41,9 0,8 88,8 45,1 0,7 vysoké ,5 39,2 0,7 80,0 42,6 0,6 vysoké ,2 42,8 1,1 122,8 46,0 1,0 vysoké ,1 40,1 0,9 110,5 43,5 0,9 AGIH5 vysoké ,7 42,8 1,04 153,1 46,0 1,3 AGIV5 vysoké ,4 40,1 1,2 137,8 43,4 1,1 Typ Otáčky Voda vstupní/výstupní 90/70 C T přívod. +15 C T přívod. +20 C vysoké ,8 36,2 0,6 46,0 39,5 0,6 vysoké ,5 34,1 0,5 41,4 37,6 0,5 vysoké ,1 37,1 1,0 71,9 40,3 0,9 vysoké ,3 34,9 0,8 64,7 38,3 0,8 vysoké ,5 37,8 1,3 99,0 41,0 1,2 vysoké ,7 35,6 1,2 89,1 38,9 1,1 AGIH5 vysoké ,1 37,8 1,5 123,5 41,0 1,1 AGIV5 vysoké ,7 35,5 1,5 111,1 38,9 1,3 Typ Otáčky Voda vstupní/výstupní 80/60 C T přívod. +15 C T přívod. +20 C vysoké ,6 32,7 0,5 37,6 36,0 0,5 vysoké ,4 30,9 0,5 33,9 34,4 0,4 vysoké ,7 33,3 0,8 58,5 36,5 0,7 vysoké ,2 31,5 0,7 52,6 34,9 0,9 vysoké ,5 34,0 1,1 80,6 37,1 1,0 vysoké ,5 32,1 1,0 72,6 35,4 0,9 AGIH5 vysoké ,6 33,9 1,4 100,5 37,1 1,2 AGIV5 vysoké ,4 32,1 1,2 90,4 35,4 1,1 Systemair a.s. str. - 14/

15 Ná na montáž, obsluhu a údržbu Tlakové ztráty na straně Tlaková ztráta na straně přes výměník clony AGI WH [m³/h] Tlaková ztráta (kpa) Tlaková ztráta (bar) (l/s) Tlaková ztráta na straně přes výměník clony AGI WL [m³/h] Tlaková ztráta (kpa) Tlaková ztráta (bar) (l/s) Tlaková ztráta na straně přes regulační ventily [m³/h] Tlaková ztráta (kpa) Tlaková ztráta (bar) (l/s) Tlaková ztráta je počítaná při průměrné teplotě 70 C (80/60 C). Pro jiné teploty vynásobte tlakovou ztrátu K faktorem podle tabulky. Průměrná ºC K 1,10 1,06 1,03 1,00 0,97 0, str. - 15/16 - Systemair a.s.

16 Ná na montáž, obsluhu a údržbu Technická specifikace Thermozone AGI A (bez ohřevu) Typ Hladina hluku *2 [db(a)] Napětí [V] Proud [A] Hmotnost [kg] AGIH/V V3~ 2,4 51 AGIH/V V3~ 3,5 75 AGIH/V V3~ 4,7 97 AGIH/V V3~ 5,9 120 Technická specifikace Thermozone AGI WL (vodní ohřev), horizontální montáž Typ * 1 t *1,3 Objem [l] Hladina hluku *2 [db(a)] Napětí [V] Proud AGIH/V , V3~ 2, AGIH/V , V3~ 3, AGIH/V , V3~ 4, AGIH/V , V3~ 5, [A] Délka [mm] Hmotnost [kg] Technická specifikace Thermozone AGI WL (vodní ohřev), vertikální montáž Typ * 1 t *1,3 Objem [l] Hladina hluku *2 [db(a)] Napětí [V] Proud AGIH/V , V3~ 2, AGIH/V , V3~ 3, AGIH/V , V3~ 4, AGIH/V , V3~ 5, [A] Délka [mm] Hmotnost [kg] Technická specifikace Thermozone AGI WL (vodní ohřev), horizontální montáž Typ * 1 t *1,3 Objem [l] Hladina hluku *2 [db(a)] Napětí [V] Proud AGIH/V , V3~ 2, AGIH/V , V3~ 3, AGIH/V , V3~ 4, AGIH/V , V3~ 5, [A] Délka [mm] Hmotnost [kg] Technická specifikace Thermozone AGI WL (vodní ohřev), horizontální montáž Typ * 1 t *1,3 Objem [l] Hladina hluku *2 [db(a)] Napětí [V] Proud AGIH/V , V3~ 2, AGIH/V , V3~ 3, AGIH/V , V3~ 4, AGIH/V , V3~ 5, *1) Při parametrech 80/60 C, +15 C *2) Podmínky: Vzdálenost od clony 5m, směrový faktor 2, ekvivalentní absorpční plocha 200 m 2 *3) t = zvýšení teploty při max. topném výkonu a nejvyšších otáčkách Třída krytí: IPX4 Technické změny vyhrazeny! [A] Délka [mm] Hmotnost [kg] Výrobce: Prodej a servis: Frico AB Systemair a.s., BOX 102 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice SE Partille Doručovací adresa, kancelář, sklad: Hlavní 826, Praha - Hovorčovice Švédsko tel.: fax: web: Systemair a.s. str. - 16/
