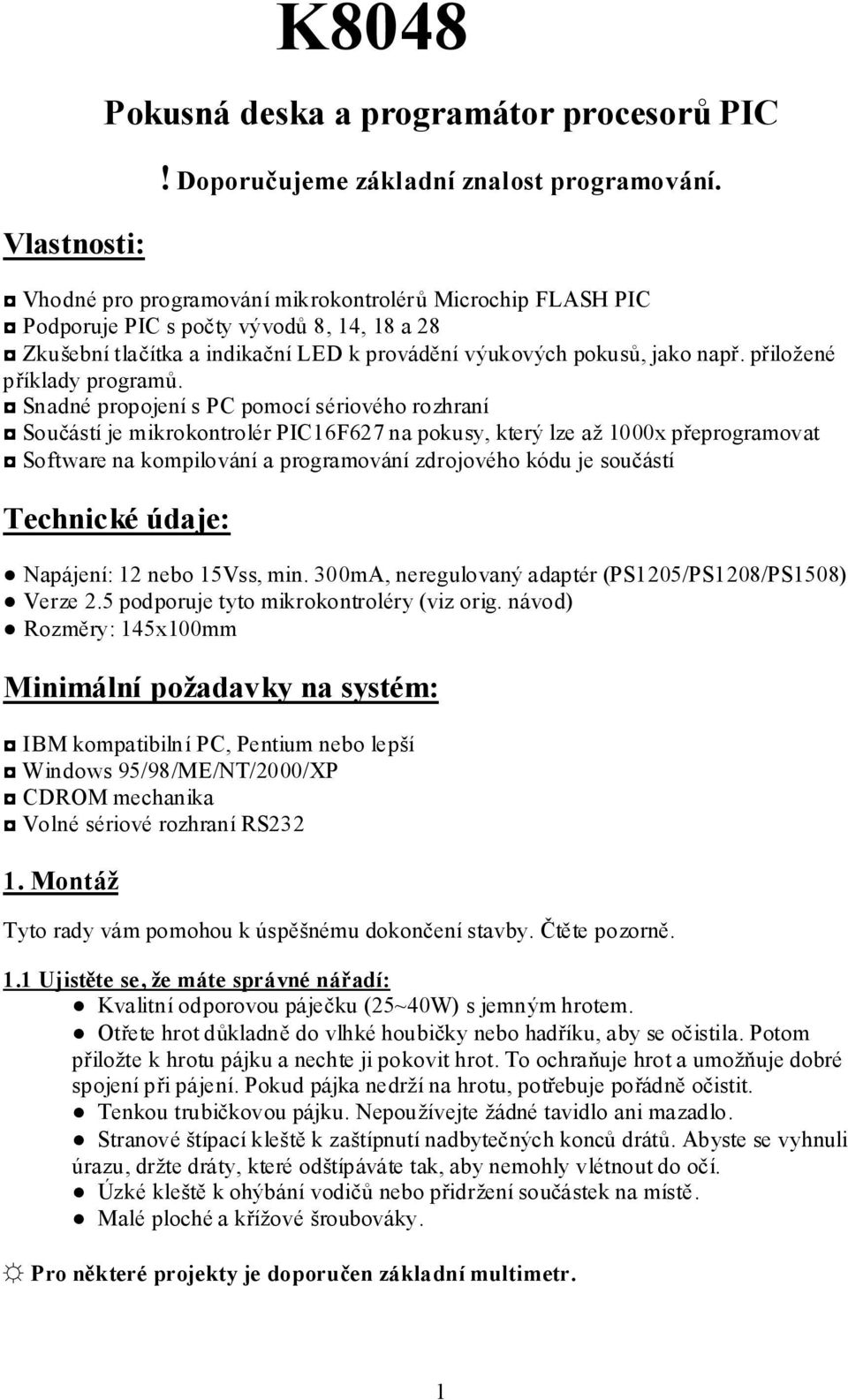

2 Vlastnosti: K8048 Pokusná deska a programátor procesorů PIC! Doporučujeme základní znalost programování. Vhodné pro programování mikrokontrolérů Microchip FLASH PIC Podporuje PIC s počty vývodů 8, 14, 18 a 28 Zkušební tlačítka a indikační LED k provádění výukových pokusů, jako např. přiložené příklady programů. Snadné propojení s PC pomocí sériového rozhraní Součástí je mikrokontrolér PIC16F627 na pokusy, který lze až 1000x přeprogramovat Software na kompilování a programování zdrojového kódu je součástí Technické údaje: Napájení: 12 nebo 15Vss, min. 300mA, neregulovaný adaptér (PS1205/PS1208/PS1508) Verze 2.5 podporuje tyto mikrokontroléry (viz orig. návod) Rozměry: 145x100mm Minimální požadavky na systém: IBM kompatibilní PC, Pentium nebo lepší Windows 95/98/ME/NT/2000/XP CDROM mechanika Volné sériové rozhraní RS Montáž Tyto rady vám pomohou k úspěšnému dokončení stavby. Čtěte pozorně. 1.1 Ujistěte se, že máte správné nářadí: Kvalitní odporovou páječku (25~40W) s jemným hrotem. Otřete hrot důkladně do vlhké houbičky nebo hadříku, aby se očistila. Potom přiložte k hrotu pájku a nechte ji pokovit hrot. To ochraňuje hrot a umožňuje dobré spojení při pájení. Pokud pájka nedrží na hrotu, potřebuje pořádně očistit. Tenkou trubičkovou pájku. Nepoužívejte žádné tavidlo ani mazadlo. Stranové štípací kleště k zaštípnutí nadbytečných konců drátů. Abyste se vyhnuli úrazu, držte dráty, které odštípáváte tak, aby nemohly vlétnout do očí. Úzké kleště k ohýbání vodičů nebo přidržení součástek na místě. Malé ploché a křížové šroubováky. Pro některé projekty je doporučen základní multimetr. 1

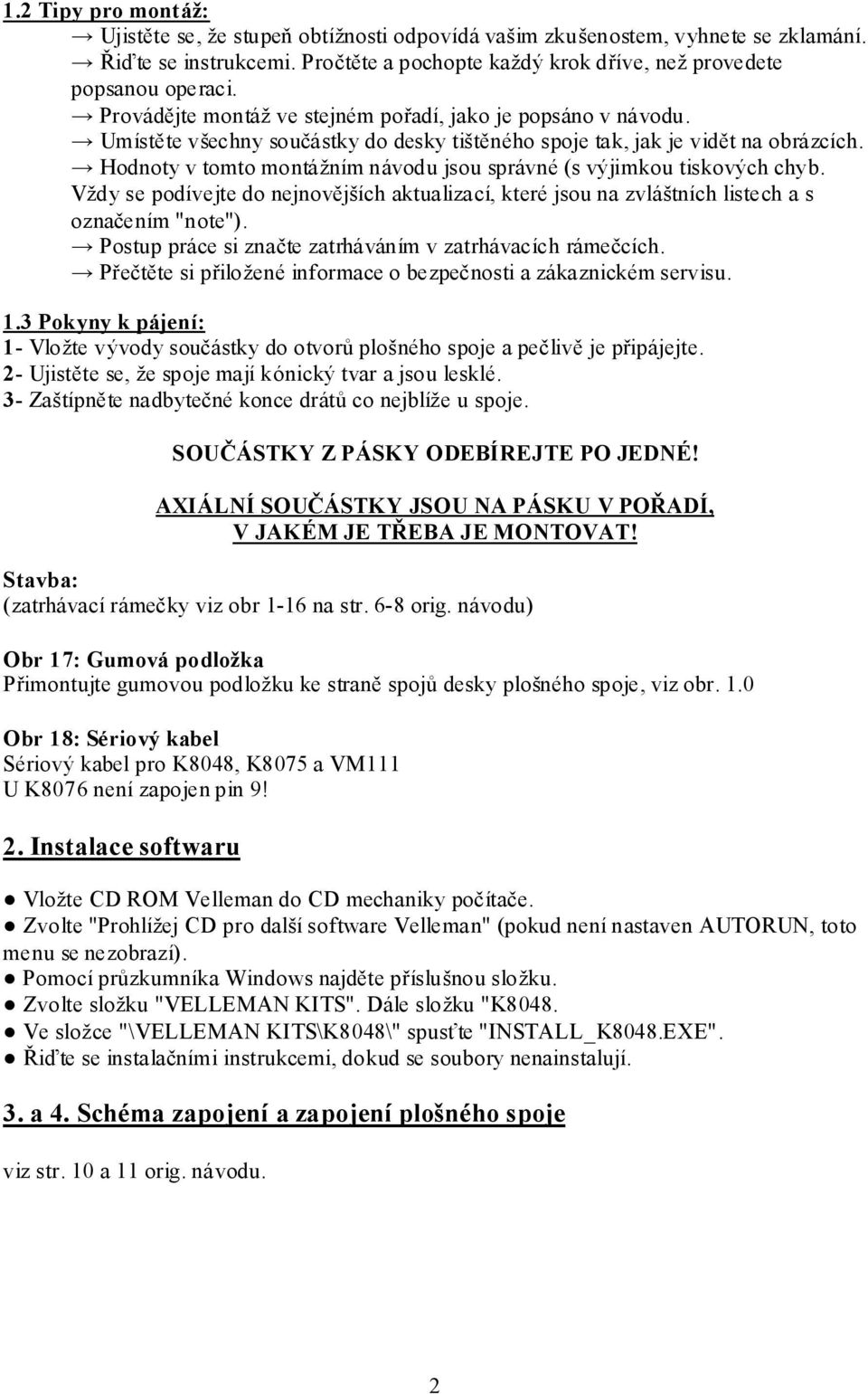

3 1.2 Tipy pro montáž: Ujistěte se, že stupeň obtížnosti odpovídá vašim zkušenostem, vyhnete se zklamání. Řiďte se instrukcemi. Pročtěte a pochopte každý krok dříve, než provedete popsanou operaci. Provádějte montáž ve stejném pořadí, jako je popsáno v návodu. Umístěte všechny součástky do desky tištěného spoje tak, jak je vidět na obrázcích. Hodnoty v tomto montážním návodu jsou správné (s výjimkou tiskových chyb. Vždy se podívejte do nejnovějších aktualizací, které jsou na zvláštních listech a s označením "note"). Postup práce si značte zatrháváním v zatrhávacích rámečcích. Přečtěte si přiložené informace o bezpečnosti a zákaznickém servisu. 1.3 Pokyny k pájení: 1- Vložte vývody součástky do otvorů plošného spoje a pečlivě je připájejte. 2- Ujistěte se, že spoje mají kónický tvar a jsou lesklé. 3- Zaštípněte nadbytečné konce drátů co nejblíže u spoje. SOUČÁSTKY Z PÁSKY ODEBÍREJTE PO JEDNÉ! AXIÁLNÍ SOUČÁSTKY JSOU NA PÁSKU V POŘADÍ, V JAKÉM JE TŘEBA JE MONTOVAT! Stavba: (zatrhávací rámečky viz obr 1-16 na str. 6-8 orig. návodu) Obr 17: Gumová podložka Přimontujte gumovou podložku ke straně spojů desky plošného spoje, viz obr. 1.0 Obr 18: Sériový kabel Sériový kabel pro K8048, K8075 a VM111 U K8076 není zapojen pin 9! 2. Instalace softwaru Vložte CD ROM Velleman do CD mechaniky počítače. Zvolte "Prohlížej CD pro další software Velleman" (pokud není nastaven AUTORUN, toto menu se nezobrazí). Pomocí průzkumníka Windows najděte příslušnou složku. Zvolte složku "VELLEMAN KITS". Dále složku "K8048. Ve složce "\VELLEMAN KITS\K8048\" spusťte "INSTALL_K8048.EXE". Řiďte se instalačními instrukcemi, dokud se soubory nenainstalují. 3. a 4. Schéma zapojení a zapojení plošného spoje viz str. 10 a 11 orig. návodu. 2

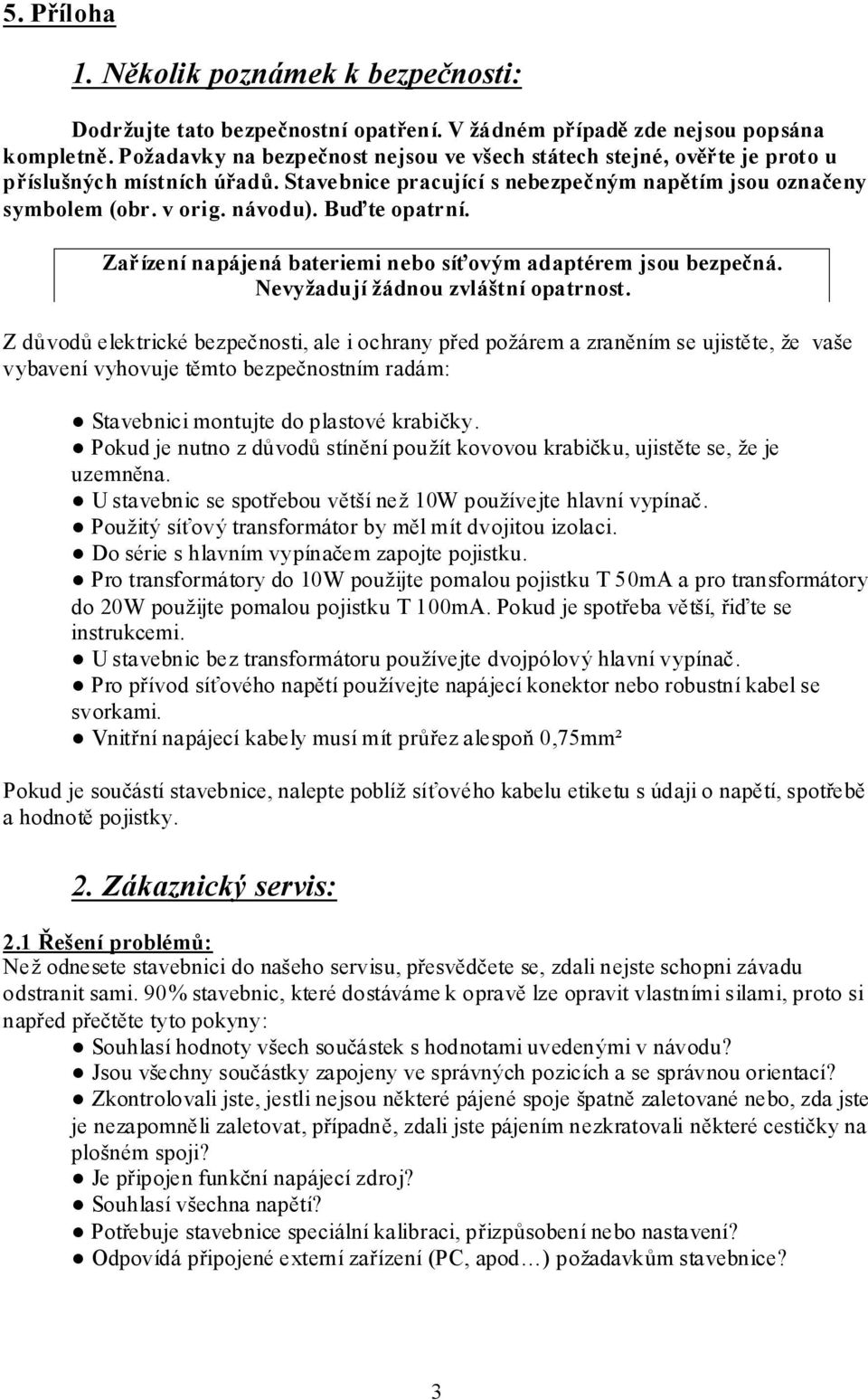

4 5. Příloha 1. Několik poznámek k bezpečnosti: Dodržujte tato bezpečnostní opatření. V žádném případě zde nejsou popsána kompletně. Požadavky na bezpečnost nejsou ve všech státech stejné, ověřte je proto u příslušných místních úřadů. Stavebnice pracující s nebezpečným napětím jsou označeny symbolem (obr. v orig. návodu). Buďte opatrní. Zařízení napájená bateriemi nebo síťovým adaptérem jsou bezpečná. Nevyžadují žádnou zvláštní opatrnost. Z důvodů elektrické bezpečnosti, ale i ochrany před požárem a zraněním se ujistěte, že vaše vybavení vyhovuje těmto bezpečnostním radám: Stavebnici montujte do plastové krabičky. Pokud je nutno z důvodů stínění použít kovovou krabičku, ujistěte se, že je uzemněna. U stavebnic se spotřebou větší než 10W používejte hlavní vypínač. Použitý síťový transformátor by měl mít dvojitou izolaci. Do série s hlavním vypínačem zapojte pojistku. Pro transformátory do 10W použijte pomalou pojistku T 50mA a pro transformátory do 20W použijte pomalou pojistku T 100mA. Pokud je spotřeba větší, řiďte se instrukcemi. U stavebnic bez transformátoru používejte dvojpólový hlavní vypínač. Pro přívod síťového napětí používejte napájecí konektor nebo robustní kabel se svorkami. Vnitřní napájecí kabely musí mít průřez alespoň 0,75mm² Pokud je součástí stavebnice, nalepte poblíž síťového kabelu etiketu s údaji o napětí, spotřebě a hodnotě pojistky. 2. Zákaznický servis: 2.1 Řešení problémů: Než odnesete stavebnici do našeho servisu, přesvědčete se, zdali nejste schopni závadu odstranit sami. 90% stavebnic, které dostáváme k opravě lze opravit vlastními silami, proto si napřed přečtěte tyto pokyny: Souhlasí hodnoty všech součástek s hodnotami uvedenými v návodu? Jsou všechny součástky zapojeny ve správných pozicích a se správnou orientací? Zkontrolovali jste, jestli nejsou některé pájené spoje špatně zaletované nebo, zda jste je nezapomněli zaletovat, případně, zdali jste pájením nezkratovali některé cestičky na plošném spoji? Je připojen funkční napájecí zdroj? Souhlasí všechna napětí? Potřebuje stavebnice speciální kalibraci, přizpůsobení nebo nastavení? Odpovídá připojené externí zařízení (PC, apod ) požadavkům stavebnice? 3

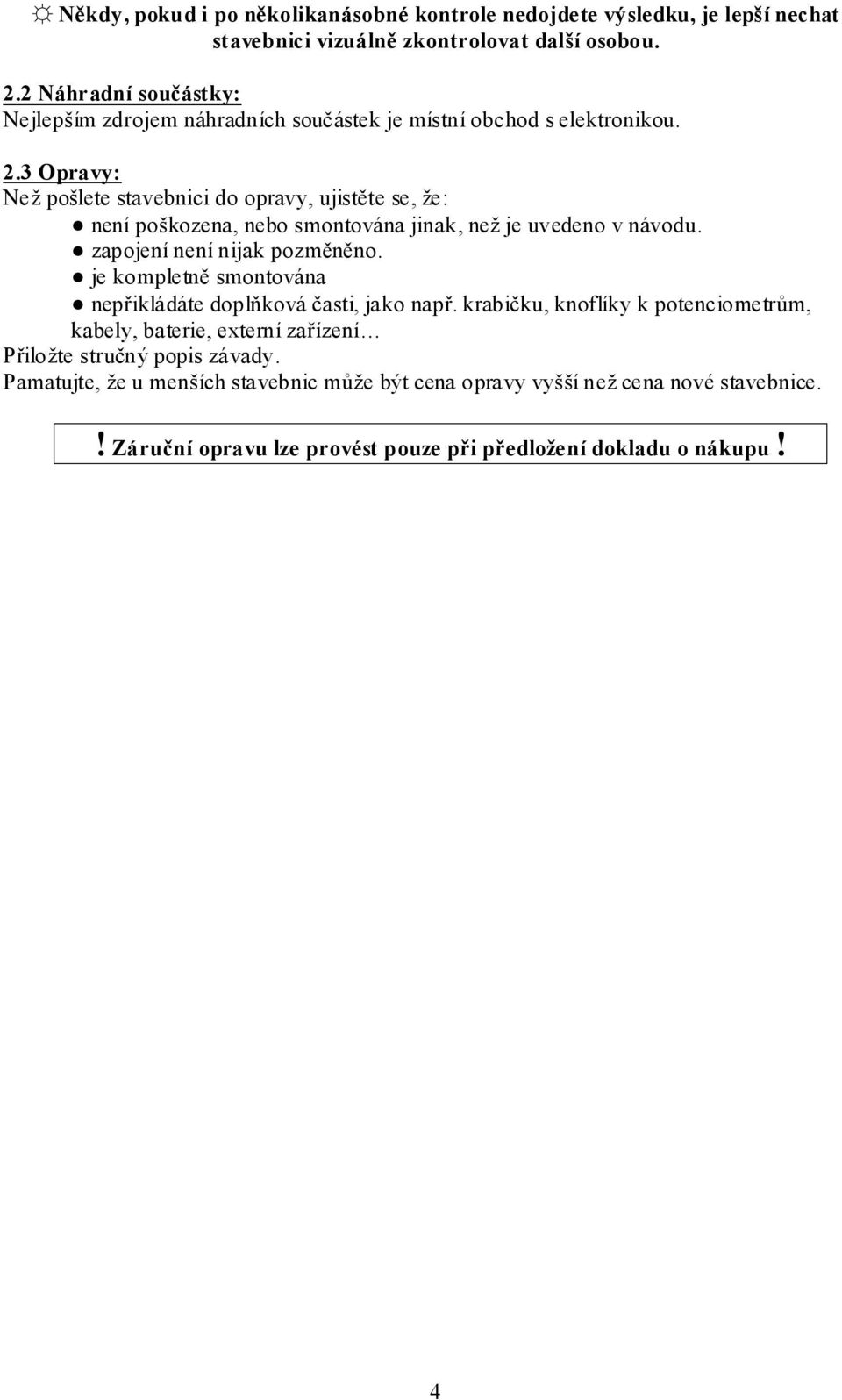

5 Někdy, pokud i po několikanásobné kontrole nedojdete výsledku, je lepší nechat stavebnici vizuálně zkontrolovat další osobou. 2.2 Náhradní součástky: Nejlepším zdrojem náhradních součástek je místní obchod s elektronikou. 2.3 Opravy: Než pošlete stavebnici do opravy, ujistěte se, že: není poškozena, nebo smontována jinak, než je uvedeno v návodu. zapojení není nijak pozměněno. je kompletně smontována nepřikládáte doplňková časti, jako např. krabičku, knoflíky k potenciometrům, kabely, baterie, externí zařízení Přiložte stručný popis závady. Pamatujte, že u menších stavebnic může být cena opravy vyšší než cena nové stavebnice.! Záruční opravu lze provést pouze při předložení dokladu o nákupu! 4
