1 I/O řídící/měřící deska pro PC VELLEMAN K8055N Propojte svůj počítač se světem pomocí 5 digitálních vstupů a 8 digitálních výstupů a 2 analogových vstupů a výstupů. Celkem bodů k pájení: 313 Obtížnost: 5/5 Minimální systémové požadavky: - 1 GHz nebo rychlejší 32-bitový (x86) nebo 64-bitový (x64) procesor. - Spojení USB 1.1 nebo lepší. - Windows XP nebo novější. Specifikace: - 5 digitálních vstupů (0=uzemnění, 1=otevřený) (na desce jsou testovací tlačítka) - 2 analogové vstupy s možností útlumu a zesílení (k dispozici vnitřní +5V test) - 8 digitálních výstupních spínačů s otevřeným kolektorem (max. 50V/100mA) (indikace na desce) - 2 analogové výstupy: - 0 až 5V, výstupní odpor 1K5 - PWM 0 až 100 % výstupy s otevřeným kolektorem max. 100mA / 40V (indikace na desce) - K PC lze připojit až čtyři karty - Základní čas konverze: 2 ms na příkaz - Používá ovladač Microsoft human interface device (HID), žádný externí ovladač není třeba. - Diagnostický software, vzorky a DLL lze stáhnout na stránkách výrobce. - Napájeno pomocí USB: cca 70mA - Rozměry: 145 x 89 x 20 mm

2 1. Sestavení (Nepřeskakujte tuto část, zabráníte potížím!) Tyto pokyny Vám pomůžou dokončit tento projekt zdárně. Pozorně si jej přečtěte. 1.1 Ujistěte se, že máte správné nástroje: Kvalitní páječku (25-40 W) s malým hrotem. Často ji čistěte mokrou houbičkou nebo hadříkem, poté aplikujte na hrot pájku tak, aby vypadala vlhce. Toto ochrání hrot a umožní Vám tvořit dobrá spojení. Když pájka sklouzne z hrotu, vyčistěte jej. Pájku s tavidlem. Nepoužívejte žádné přídavné tavidlo nebo mastnotu. Diagonální štípací kleště k zastřižení přebytečných vodičů. Abyste zamezili zraněním při odštipování, držte konec vodiče, aby vám odštípnutý kousek nevletěl do očí. Tenké kleště pro ohýbání vodičů nebo přidržování dílů na místě Malý nůž a šroubováky Philips. Základní sada stačí. Pro některé projekty je buď vyžadován nebo se může hodit základní multimetr. 1.2 Pokyny k sestavení Ujistěte se, že stupeň obtížnosti odpovídá Vašim zkušenostem. Opatrně následujte pokyny k sestavení. Každý krok si nejprve pečlivě přečtěte a pochopte. Jednotlivé kroky sestavení čiňte ve správném pořadí podle návodu. Umístěte všechny části na desku tištěných spojů (PCB) přesně podle nákresu. Hodnoty na nákresu obvodu podléhají změnám. Hodnoty v tomto návodu na sestavení jsou správné. * Používejte pro zaznamenání postupu "check-boxy". Přečtěte si prosím přiložené informace o bezpečnosti a zákaznickém servisu. * Vyjma typografických nepřesností. Vždy si najděte nejnovější doplnění manuálu, označené na samostatném listu nápisem "POZNÁMKA". 1.3 Pokyny pro pájení 1-Umístěte díl proti povrchu desky tištěných spojů a opatrně spájejte vodiče. 2-Ujistěte se, že spájené spoje jsou lesklé a kuželovitého tvaru.

3 3- Uštípněte přebytečné vodiče co nejblíže spoji. Odštípávejte je z pásky jeden po druhém! Nenásledujte slepě pořadí dílů na pásce. Vždy nejprve zkontrolujte jejich hodnotu! Seznam dílů - viz obrázky v originálním návodu 1. Jumper 2. Diody, pozor na polaritu! katoda 3. Rezistory R53 a R54 jsou volitelné a neměly by být připojeny 4. Keramické kapacitory

4 5. Keramické kapacitory 6. LED. Pozor na polaritu! katoda 3mm červená 7. Tlačítka 8. IC sockety. Pozor na pozici drážky! 9. Potenciometr 10. Tranzistory 11. Header piny 12. USB konektor 13. Elektrolytický kapacitor. Pozor na polaritu! 14. Quartz krystal 15. Svorkovnice 16. Napěťový regulátor 17. Integrované obvody. Pozor na pozici drážky! (Programováno PIC18F24J50) 18. Faktor zesílení Analogové vstupy A1 a A2 mají standardní rozsah 0 až +5V DC. Abyste je použili externě, sundejte krytky jumperu na SK2 a SK3. Vnitřní zdroj napětí 5V může být použit pouze pro testování. Když je vstupní napětí příliš nízké, můžete jej zesílit x4 / x15. Zesílení x4 vyžaduje odpor 3K3 pro R53 (vstupní signál 1) a pro R54 (vstupní signál 2). Zesílení x15 vyžaduje odpor 820 ohmů. Když je zesílení nastaveno na např. x4, maximální vstupní napětí se snižuje inverzně na 1,25 V. Pokud si přejete jiný faktor zesílení, můžete jej snadno vypočítat podle následujícího vzorce: Zesílení A1 = 1 + (R44/R53) Zesílení A2 = 1 + (R43/R54) 19. Gumové nožičky Připojte gumové nožičky na stranu DPS pro pájení, viz fig. 1.0.

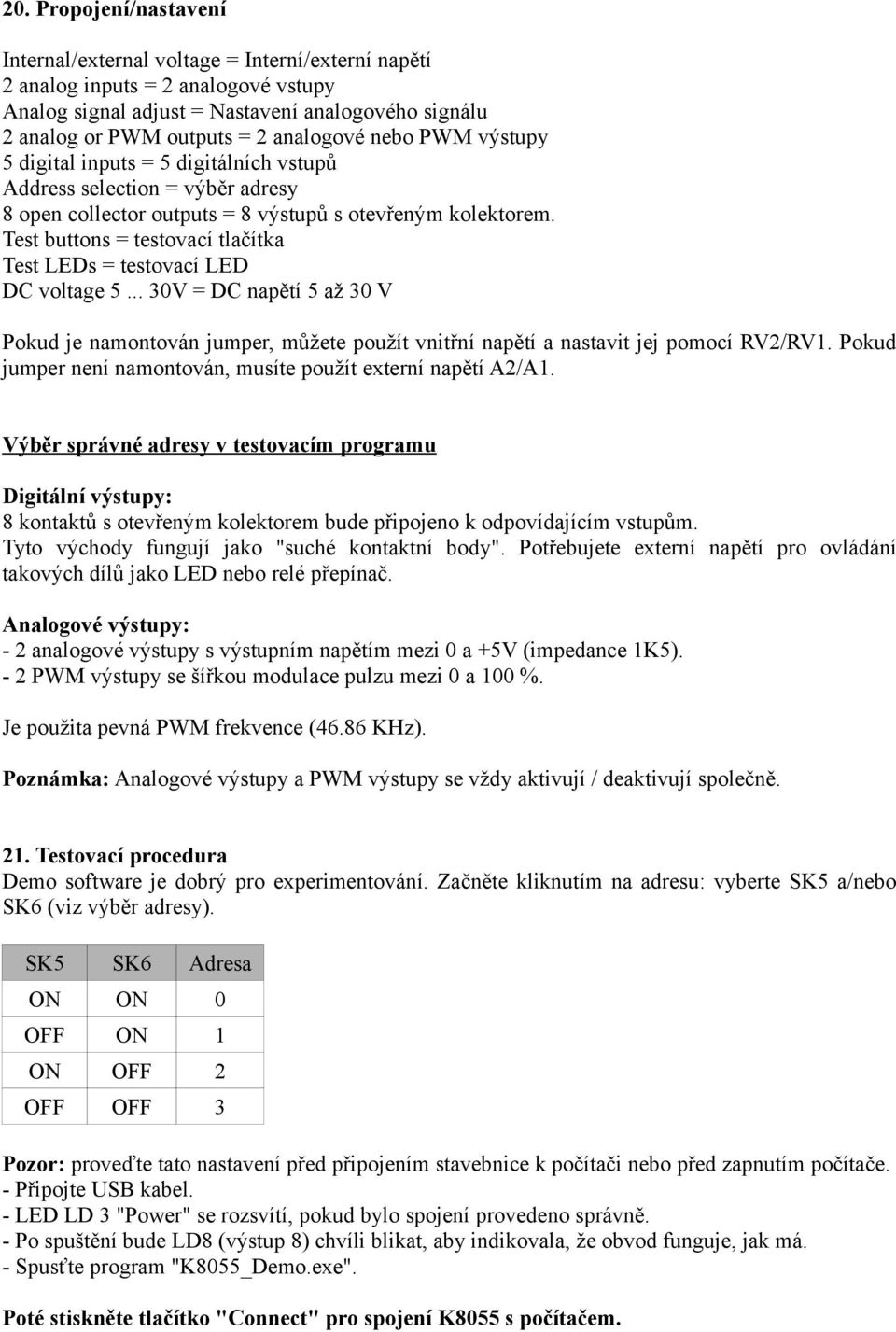

5 20. Propojení/nastavení Internal/external voltage = Interní/externí napětí 2 analog inputs = 2 analogové vstupy Analog signal adjust = Nastavení analogového signálu 2 analog or PWM outputs = 2 analogové nebo PWM výstupy 5 digital inputs = 5 digitálních vstupů Address selection = výběr adresy 8 open collector outputs = 8 výstupů s otevřeným kolektorem. Test buttons = testovací tlačítka Test LEDs = testovací LED DC voltage V = DC napětí 5 až 30 V Pokud je namontován jumper, můžete použít vnitřní napětí a nastavit jej pomocí RV2/RV1. Pokud jumper není namontován, musíte použít externí napětí A2/A1. Výběr správné adresy v testovacím programu Digitální výstupy: 8 kontaktů s otevřeným kolektorem bude připojeno k odpovídajícím vstupům. Tyto východy fungují jako "suché kontaktní body". Potřebujete externí napětí pro ovládání takových dílů jako LED nebo relé přepínač. Analogové výstupy: - 2 analogové výstupy s výstupním napětím mezi 0 a +5V (impedance 1K5). - 2 PWM výstupy se šířkou modulace pulzu mezi 0 a 100 %. Je použita pevná PWM frekvence (46.86 KHz). Poznámka: Analogové výstupy a PWM výstupy se vždy aktivují / deaktivují společně. 21. Testovací procedura Demo software je dobrý pro experimentování. Začněte kliknutím na adresu: vyberte SK5 a/nebo SK6 (viz výběr adresy). SK5 SK6 Adresa ON ON 0 OFF ON 1 ON OFF 2 OFF OFF 3 Pozor: proveďte tato nastavení před připojením stavebnice k počítači nebo před zapnutím počítače. - Připojte USB kabel. - LED LD 3 "Power" se rozsvítí, pokud bylo spojení provedeno správně. - Po spuštění bude LD8 (výstup 8) chvíli blikat, aby indikovala, že obvod funguje, jak má. - Spusťte program "K8055_Demo.exe". Poté stiskněte tlačítko "Connect" pro spojení K8055 s počítačem.

6 Pokud je spojení úspěšné, zobrazí se zpráva "Card x connected". Nyní můžete simulovat vstupy pomocí tlačítek Inp1 až Inp5. Odpovídající zaškrtávací okénka se budou vypínat podle toho, jak dlouho držíte stisknuté tlačítko. Vždy odoznačte zaškrtávací okénko pro odpovídající výstup, pokud si přejete otestovat digitální výstup. Také můžete provést tuto proceduru automaticky: stiskněte tlačítko "output test" nebo aktivujte všechny výstupy pomocí tlačítka "Set all digital". Stiskněte tlačítko "output test" pro automatické otestování všech digitálních výstupů. Otestujte analogové výstupy pomocí tlačítka "set all analog" a modifikujte výstupní napětí pomocí čítačů DA1 a DA2. Jedná se o integrované 16-bitové čítače, které jsou spouštěny pomocí INP1 a INP2. Můžete otestovat čítače pomocí tlačítek Inp1 a Inp 2: čítač přidá 1 pokaždé, když je jedno z těchto tlačítek stlačeno. Můžete nastavit reakční čas čítače (0ms - 2ms - 10 ms ms). Můžete použít interní analogové napětí pro simulaci analogového vstupu skrze potenciometry ATT1 (RV1) a ATT2 (RV2). Scrollovací lišty AD1 a AD2 se změní na obrazovce, kdykoliv nastavíte pozici potenciometrů. "Digitální" hodnota (0 až 255) tohoto interního analogového napětí se dá přečíst přímo pod scrollovacími lištami. 22. Schéma zapojení Analog voltage V = analogové napětí V Analog input example = příklad analogového vstupu Battery or power adapter = baterie nebo napájecí adaptér PWM out 10V = PWM výstup 10V PWM output example = příklad PWM výstupu Digital input example = příklad digitálního vstupu Clamp = svorka Coil = cívka Relay = relé Battery or power adapter = baterie nebo napájecí adaptér Digital outputs = digitální výstupy Digital output example = příklad digitálního výstupu 23. Deska plošných spojů - viz strana 14 originálního manuálu 24. Schématický diagram - viz strana 15 originálního manuálu Modifikace a typografické chyby vyhrazeny.
