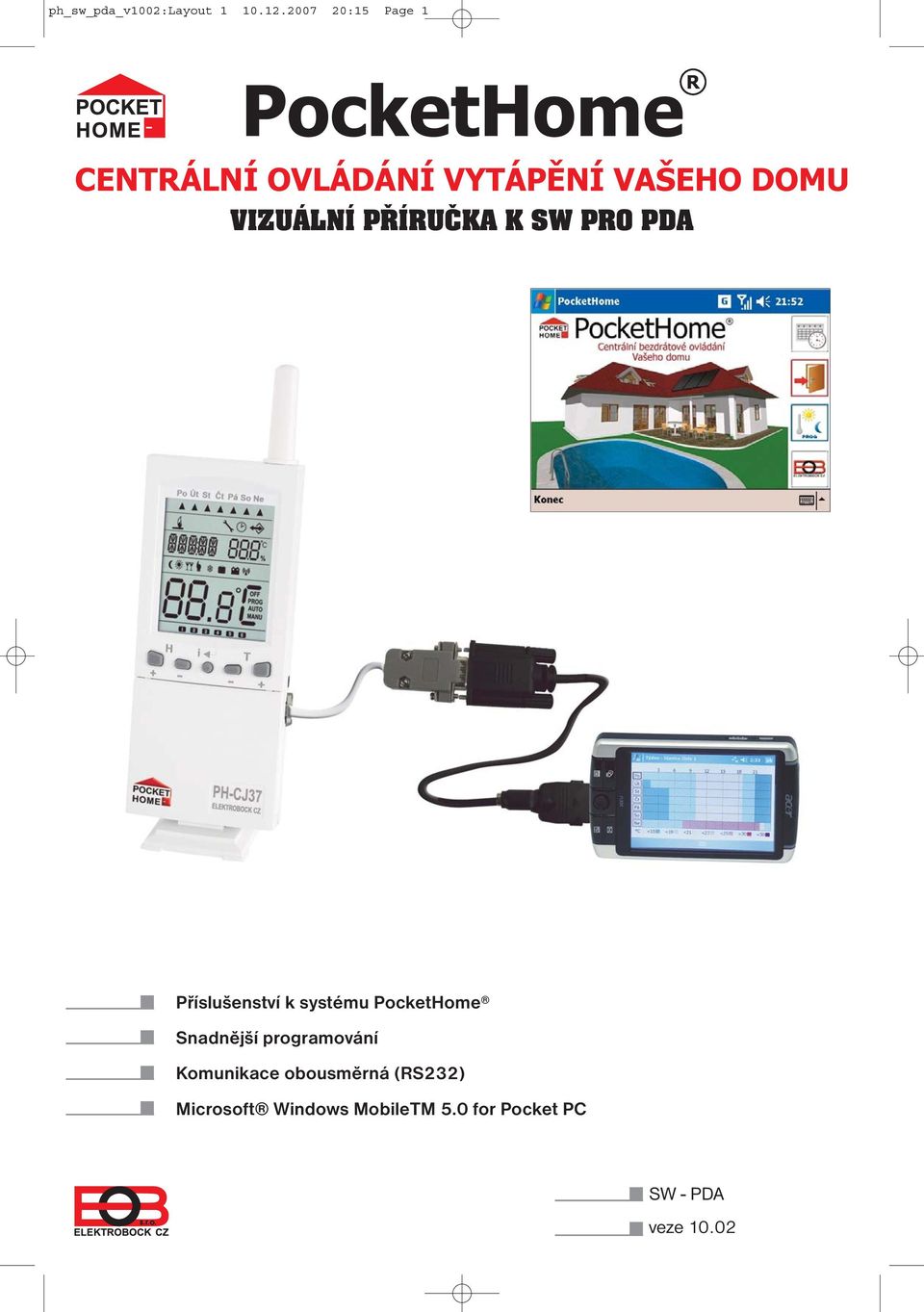

1 ph_sw_pda_v1002:layout :15 Page 1 PocketHome R CENTRÁLNÍ OVLÁDÁNÍ VYTÁPĚNÍ VAŠEHO DOMU VIZUÁLNÍ PŘÍRUČKA K SW PRO PDA Příslušenství k systému PocketHome Snadnější programování Komunikace obousměrná (RS232) Microsoft Windows MobileTM 5.0 for Pocket PC SW - PDA veze 10.02

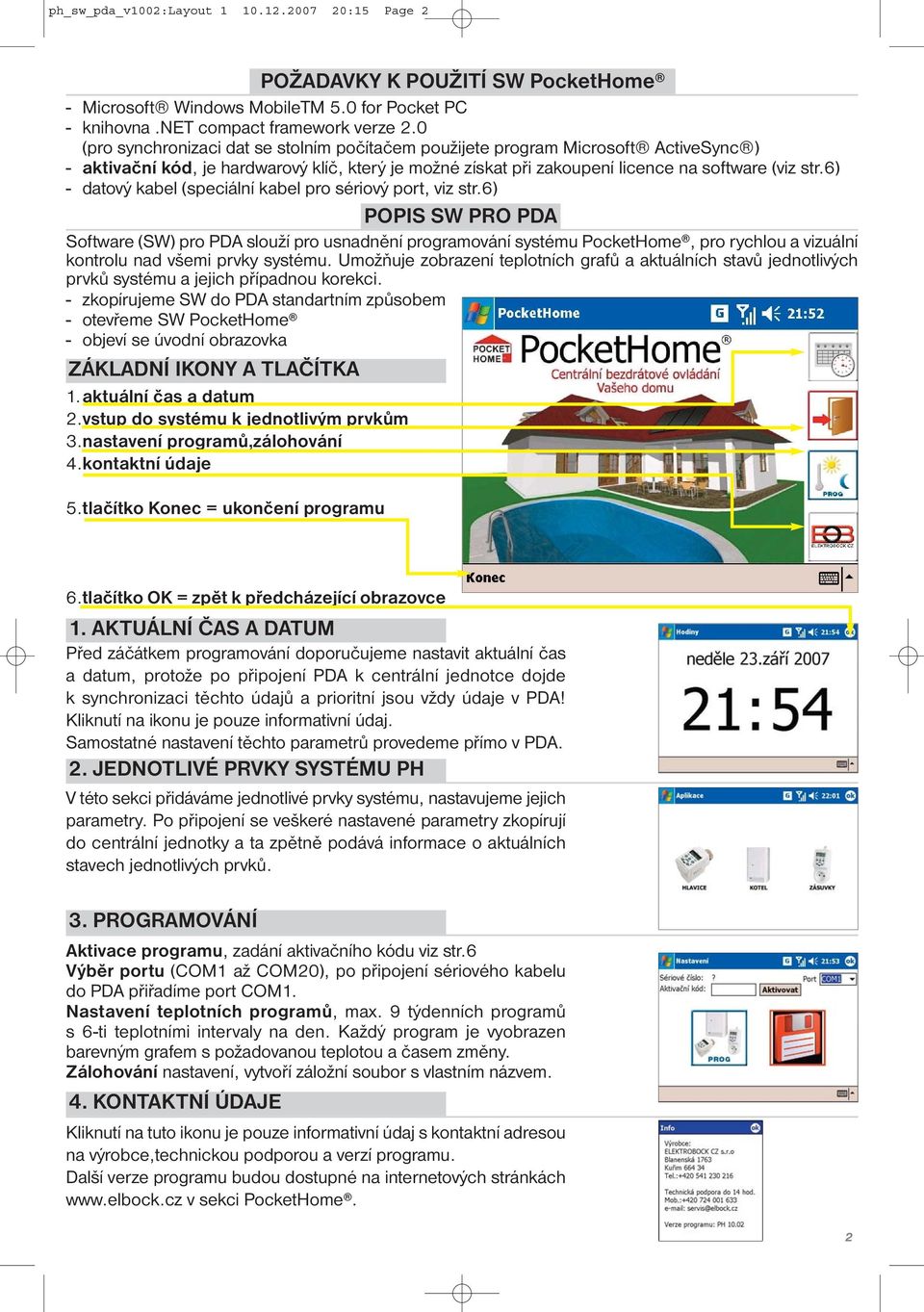

2 ph_sw_pda_v1002:layout :15 Page 2 POŽADAVKY K POUŽITÍ SW PocketHome - Microsoft Windows MobileTM 5.0 for Pocket PC - knihovna.net compact framework verze 2.0 (pro synchronizaci dat se stolním počítačem použijete program Microsoft ActiveSync ) - aktivační kód, je hardwarový klíč, který je možné získat při zakoupení licence na software (viz str.6) - datový kabel (speciální kabel pro sériový port, viz str.6) POPIS SW PRO PDA Software (SW) pro PDA slouží pro usnadnění programování systému PocketHome, pro rychlou a vizuální kontrolu nad všemi prvky systému. Umožňuje zobrazení teplotních grafů a aktuálních stavů jednotlivých prvků systému a jejich případnou korekci. - zkopírujeme SW do PDA standartním způsobem - otevřeme SW PocketHome - objeví se úvodní obrazovka ZÁKLADNÍ IKONY A TLAČÍTKA 1.aktuální čas a datum 2.vstup do systému k jednotlivým prvkům 3.nastavení programů,zálohování 4.kontaktní údaje 5.tlačítko Konec = ukončení programu 6.tlačítko OK = zpět k předcházející obrazovce 1. AKTUÁLNÍ ČAS A DATUM Před záčátkem programování doporučujeme nastavit aktuální čas a datum, protože po připojení PDA k centrální jednotce dojde k synchronizaci těchto údajů a prioritní jsou vždy údaje v PDA! Kliknutí na ikonu je pouze informativní údaj. Samostatné nastavení těchto parametrů provedeme přímo v PDA. 2. JEDNOTLIVÉ PRVKY SYSTÉMU PH V této sekci přidáváme jednotlivé prvky systému, nastavujeme jejich parametry. Po připojení se veškeré nastavené parametry zkopírují do centrální jednotky a ta zpětně podává informace o aktuálních stavech jednotlivých prvků. 3. PROGRAMOVÁNÍ Aktivace programu, zadání aktivačního kódu viz str.6 Výběr portu (COM1 až COM20), po připojení sériového kabelu do PDA přiřadíme port COM1. Nastavení teplotních programů, max. 9 týdenních programů s 6-ti teplotními intervaly na den. Každý program je vyobrazen barevným grafem s požadovanou teplotou a časem změny. Zálohování nastavení, vytvoří záložní soubor s vlastním názvem. 4. KONTAKTNÍ ÚDAJE Kliknutí na tuto ikonu je pouze informativní údaj s kontaktní adresou na výrobce,technickou podporou a verzí programu. Další verze programu budou dostupné na internetových stránkách v sekci PocketHome. 2

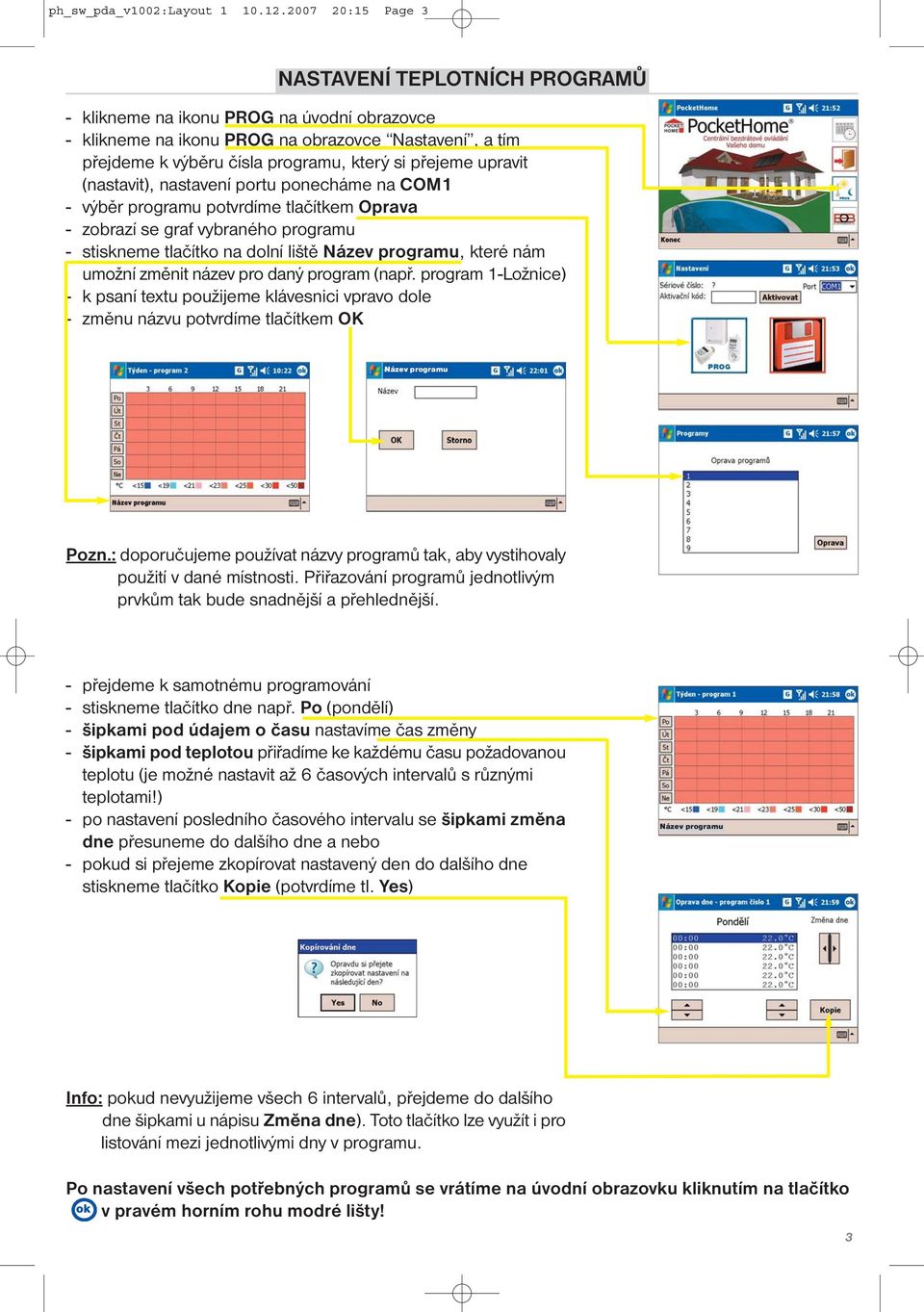

3 ph_sw_pda_v1002:layout :15 Page 3 NASTAVENÍ TEPLOTNÍCH PROGRAMŮ - klikneme na ikonu PROG na úvodní obrazovce - klikneme na ikonu PROG na obrazovce Nastavení, a tím přejdeme k výběru čísla programu, který si přejeme upravit (nastavit), nastavení portu ponecháme na COM1 - výběr programu potvrdíme tlačítkem Oprava - zobrazí se graf vybraného programu - stiskneme tlačítko na dolní liště Název programu, které nám umožní změnit název pro daný program (např. program 1-Ložnice) - k psaní textu použijeme klávesnici vpravo dole - změnu názvu potvrdíme tlačítkem OK Název programu Pozn.: doporučujeme používat názvy programů tak, aby vystihovaly použití v dané místnosti. Přiřazování programů jednotlivým prvkům tak bude snadnější a přehlednější. - přejdeme k samotnému programování - stiskneme tlačítko dne např. Po (pondělí) - šipkami pod údajem o času nastavíme čas změny - šipkami pod teplotou přiřadíme ke každému času požadovanou teplotu (je možné nastavit až 6 časových intervalů s různými teplotami!) - po nastavení posledního časového intervalu se šipkami změna dne přesuneme do dalšího dne a nebo - pokud si přejeme zkopírovat nastavený den do dalšího dne stiskneme tlačítko Kopie (potvrdíme tl. Yes) Název programu Info: pokud nevyužijeme všech 6 intervalů, přejdeme do dalšího dne šipkami u nápisu Změna dne). Toto tlačítko lze využít i pro listování mezi jednotlivými dny v programu. Po nastavení všech potřebných programů se vrátíme na úvodní obrazovku kliknutím na tlačítko ok v pravém horním rohu modré lišty! 3

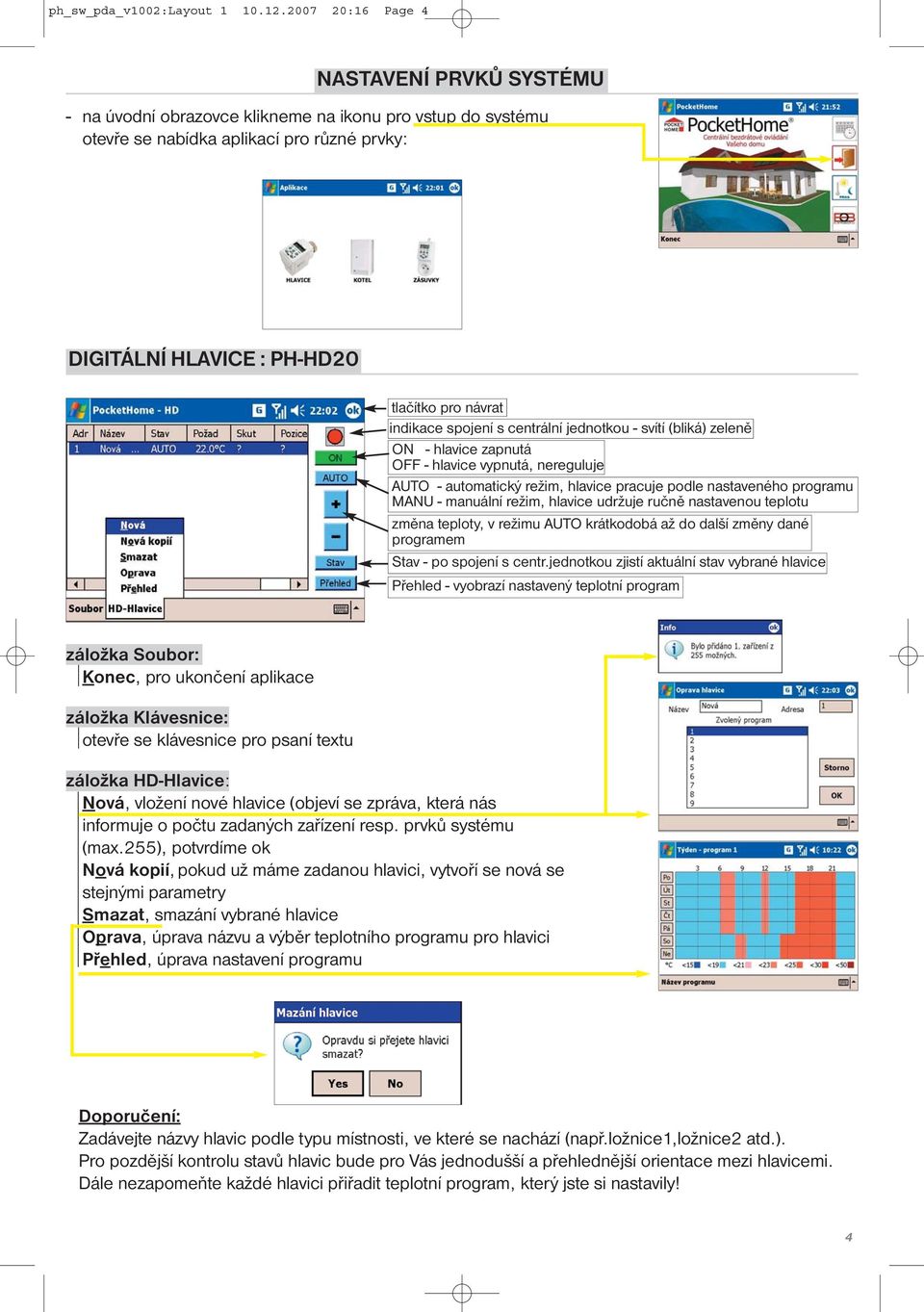

4 ph_sw_pda_v1002:layout :16 Page 4 NASTAVENÍ PRVKŮ SYSTÉMU - na úvodní obrazovce klikneme na ikonu pro vstup do systému otevře se nabídka aplikací pro různé prvky: DIGITÁLNÍ HLAVICE : PH-HD20 tlačítko pro návrat indikace spojení s centrální jednotkou - svítí (bliká) zeleně ON - hlavice zapnutá OFF - hlavice vypnutá, nereguluje AUTO - automatický režim, hlavice pracuje podle nastaveného programu MANU - manuální režim, hlavice udržuje ručně nastavenou teplotu změna teploty, v režimu AUTO krátkodobá až do další změny dané programem Stav - po spojení s centr.jednotkou zjistí aktuální stav vybrané hlavice Přehled - vyobrazí nastavený teplotní program záložka Soubor: Konec, pro ukončení aplikace záložka Klávesnice: otevře se klávesnice pro psaní textu záložka HD-Hlavice: Nová, vložení nové hlavice (objeví se zpráva, která nás informuje o počtu zadaných zařízení resp. prvků systému (max.255), potvrdíme ok Nová kopií, pokud už máme zadanou hlavici, vytvoří se nová se stejnými parametry Smazat, smazání vybrané hlavice Oprava, úprava názvu a výběr teplotního programu pro hlavici Přehled, úprava nastavení programu Doporučení: Zadávejte názvy hlavic podle typu místnosti, ve které se nachází (např.ložnice1,ložnice2 atd.). Pro pozdější kontrolu stavů hlavic bude pro Vás jednodušší a přehlednější orientace mezi hlavicemi. Dále nezapomeňte každé hlavici přiřadit teplotní program, který jste si nastavily! 4

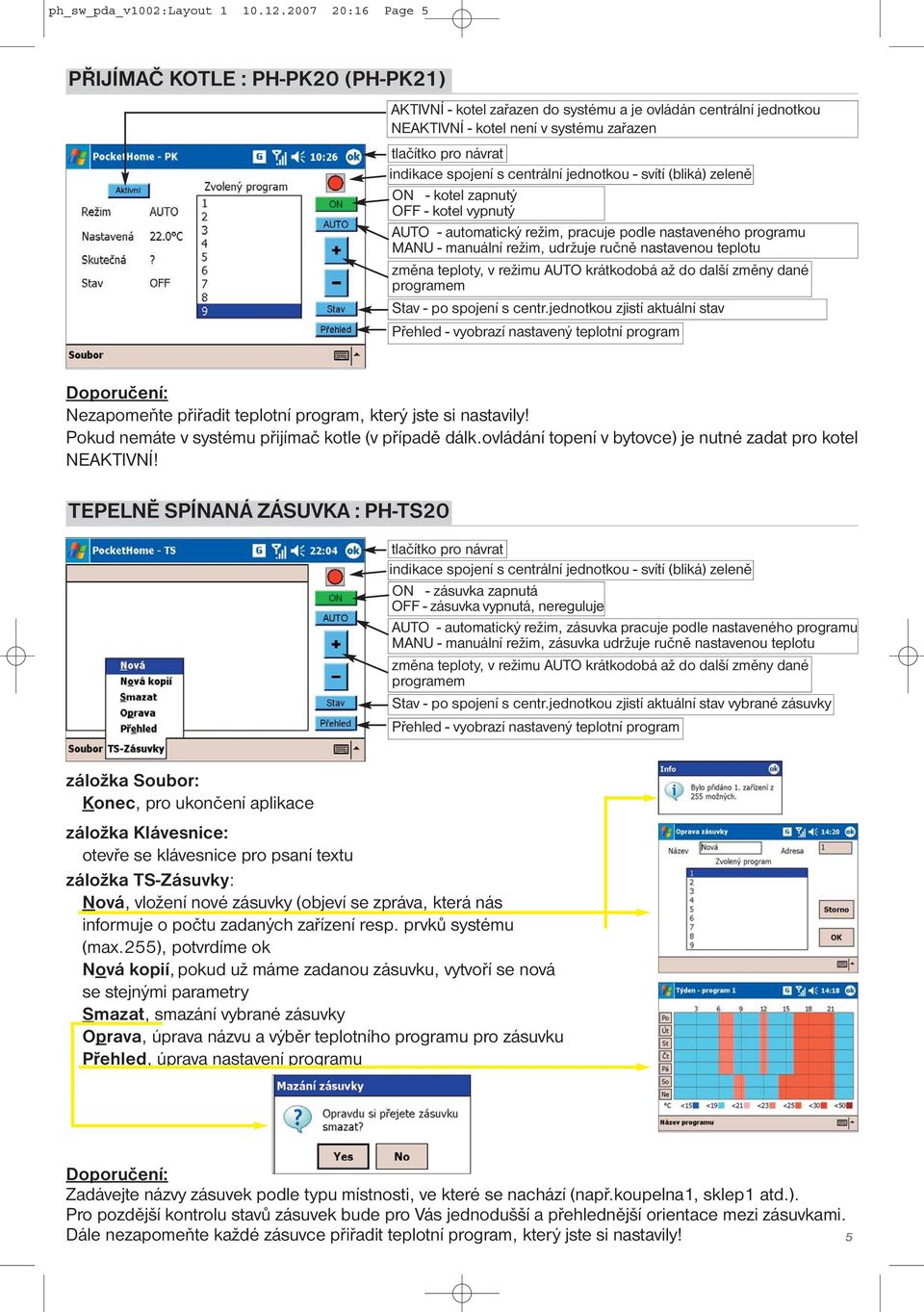

5 ph_sw_pda_v1002:layout :16 Page 5 PŘIJÍMAČ KOTLE : PH-PK20 (PH-PK21) AKTIVNÍ - kotel zařazen do systému a je ovládán centrální jednotkou NEAKTIVNÍ - kotel není v systému zařazen tlačítko pro návrat indikace spojení s centrální jednotkou - svítí (bliká) zeleně ON - kotel zapnutý OFF - kotel vypnutý AUTO - automatický režim, pracuje podle nastaveného programu MANU - manuální režim, udržuje ručně nastavenou teplotu změna teploty, v režimu AUTO krátkodobá až do další změny dané programem Stav - po spojení s centr.jednotkou zjistí aktuální stav Přehled - vyobrazí nastavený teplotní program Doporučení: Nezapomeňte přiřadit teplotní program, který jste si nastavily! Pokud nemáte v systému přijímač kotle (v případě dálk.ovládání topení v bytovce) je nutné zadat pro kotel NEAKTIVNÍ! TEPELNĚ SPÍNANÁ ZÁSUVKA : PH-TS20 tlačítko pro návrat indikace spojení s centrální jednotkou - svítí (bliká) zeleně ON - zásuvka zapnutá OFF - zásuvka vypnutá, nereguluje AUTO - automatický režim, zásuvka pracuje podle nastaveného programu MANU - manuální režim, zásuvka udržuje ručně nastavenou teplotu změna teploty, v režimu AUTO krátkodobá až do další změny dané programem Stav - po spojení s centr.jednotkou zjistí aktuální stav vybrané zásuvky Přehled - vyobrazí nastavený teplotní program záložka Soubor: Konec, pro ukončení aplikace záložka Klávesnice: otevře se klávesnice pro psaní textu záložka TS-Zásuvky: Nová, vložení nové zásuvky (objeví se zpráva, která nás informuje o počtu zadaných zařízení resp. prvků systému (max.255), potvrdíme ok Nová kopií, pokud už máme zadanou zásuvku, vytvoří se nová se stejnými parametry Smazat, smazání vybrané zásuvky Oprava, úprava názvu a výběr teplotního programu pro zásuvku Přehled, úprava nastavení programu Doporučení: Zadávejte názvy zásuvek podle typu místnosti, ve které se nachází (např.koupelna1, sklep1 atd.). Pro pozdější kontrolu stavů zásuvek bude pro Vás jednodušší a přehlednější orientace mezi zásuvkami. Dále nezapomeňte každé zásuvce přiřadit teplotní program, který jste si nastavily! 5

6 ph_sw_pda_v1002:layout :16 Page 6 PŘIPOJENÍ PDA K PH-CJ37 - spojíme datový kabel a linku RS232 - druhý konec datového kabelu připojíme do PH-CJ37 - druhý konec linky RS232 připojíme do PDA - po připojení PDA k centrální jednotce, spustíme na PDA program PocketHome, počkáme cca 10 s až na PH-CJ37 problikne znak komunikace - klikneme na ikonu PROG a zadáme aktivační kód* softwaru - stiskneme tlačítko Aktivovat - automatická synchronizace mezi PC a centrální jednotkou tj. čas, datum a nastavené programy se přehrají do PH-CJ37 až po otevření jedné z aplikací HLAVICE, KOTEL, ZÁSUVKY (během synchronizace bliká na PH-CJ37 znak komunikace ) - ikonou vstup do systému vybereme jednu z aplikací, počkáme cca 1 minutu na dokončení synchronizace (červený terčík se po navázání spojení změní na zelený=správná komunikace) - dále pokračujeme aktivací prvků (není nutné provádět, pokud byly prvky aktivovány přímo z PH-CJ37 v režimu ACTIV!) Pozn.: Při dalším otevření programu (již po aktivaci), dochází k synchronizaci už na úvodní obrazovce (je indikována blikáním znaku komunikace na centrální jednotce)! Po dokončení synchronizace cca do 20s je možné provádět další úpravy a změny! AKTIVACE PRVKŮ: Po připojení je nutné provést aktivaci jednotlivých prvků do systému PocketHome (obdoba - návod PH-CJ37 str.11) - při aktivaci musí být prvek v režimu učení kódu tj.pro HLAVICE - vybereme režim UA:dr a potvrdíme tl. i PŘIJÍMAČ KOTLE - stiskneme na cca 1s FUNKČNÍ TLAČÍTKO ZÁSUVKY - vybereme režim UA:dr a potvrdíme tl. i - po tomto nastavení postupně aktivujeme prvky tlačítkem Stav v jednotlivých aplikacích TOTO NASTAVENÍ JE DŮLEŽITÉ PRO SPRÁVNOU FUNKCI! - po aktivaci prvků je systém plně funkční a je možnéprůběžně sledovat stavy jednotlivých prvků opět tl. Stav - po stisknutí tlačítka Stav dojde k vyslání požadavku z centrální jednotky k vybranému prvku a na PDA se do 30s objeví aktuální parametry (např. skutečná teplota, pozice ventilu v %, stav komunikace nebo vybité baterie) 22.3 C 0 % Záloha dat je výborným pomocníkem např. pro montážníky, kteří provádějí nastavení PocketHome přímo u zákazníka. Mohou si provedené nastavení uložit přímo se jménem zákazníka a kdykoli se k tomuto nastavení vrátit!! Po připojení je vždy prioritní údaj na PDA a centrální jednotka je plně řízena z PDA! Doporučení: Po nastavení všech parametrů doporučujeme provést zálohu (ikona PROG-DISKETA) Upozornění: 1. Pokud chceme zachovat stálé připojení PDA k PH-CJ37 a vysílat požadavky průběžně z PDA musíme být vždy v určité aplikaci (HLAVICE, KOTEL, ZÁSUVKY)! 2. Pokud zavřeme program PocketHome v PDA a necháme připojené kabely k PH-CJ37, centrální jednotka se po cca 7 minutách virtuálně odpojí a přejde do automat.provozu nezávislém na PDA 3. Pokud odpojíme PDA od PH-CJ37, tak centrální jednotka po cca 7 minutách přejde do automatického provozu a ovládá všechny prvky podle nastavených programů! * aktivační kód tento kód není nutné zadávat při opětovném spuštění programu. Nelze jej použít pro více systémů PocketHome! Bez tohoto kódu pracuje SW PocketHome jen jako DEMO verze! Pro každý systém je tento kód unikátní! Více informací na servisním oddělení nebo na
