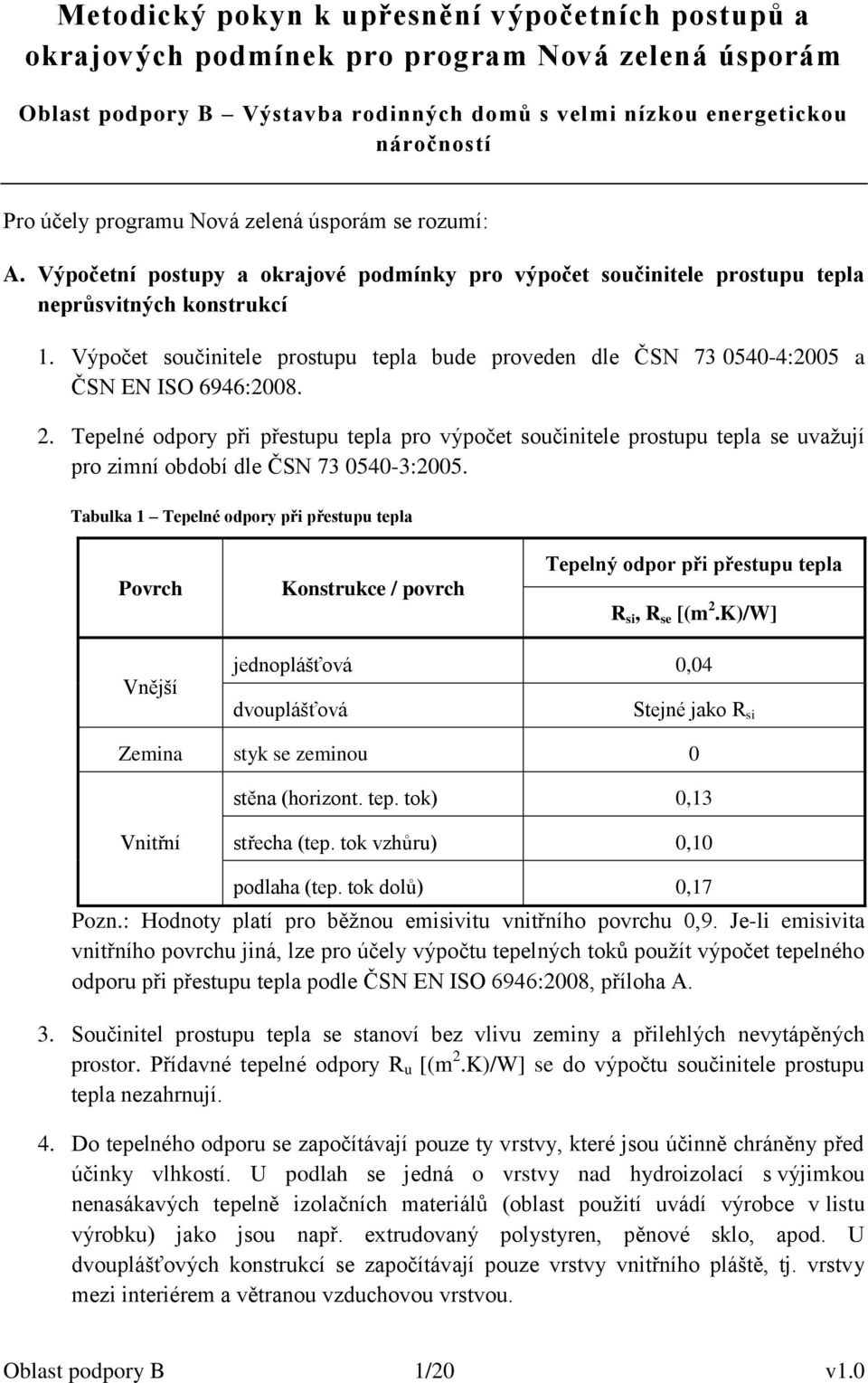

1 Metodický pokyn k upřesnění výpočetních postupů a okrajových podmínek pro program Nová zelená úsporám Oblast podpory B Výstavba rodinných domů s velmi nízkou energetickou náročností Pro účely programu Nová zelená úsporám se rozumí: A. Výpočetní postupy a okrajové podmínky pro výpočet součinitele prostupu tepla neprůsvitných konstrukcí 1. Výpočet součinitele prostupu tepla bude proveden dle ČSN :2005 a ČSN EN ISO 6946: Tepelné odpory při přestupu tepla pro výpočet součinitele prostupu tepla se uvažují pro zimní období dle ČSN :2005. Tabulka 1 Tepelné odpory při přestupu tepla Povrch Konstrukce / povrch Tepelný odpor při přestupu tepla R si, R se [(m 2.K)/W] Vnější jednoplášťová 0,04 dvouplášťová Stejné jako R si Zemina styk se zeminou 0 stěna (horizont. tep. tok) 0,13 Vnitřní střecha (tep. tok vzhůru) 0,10 podlaha (tep. tok dolů) 0,17 Pozn.: Hodnoty platí pro běžnou emisivitu vnitřního povrchu 0,9. Je-li emisivita vnitřního povrchu jiná, lze pro účely výpočtu tepelných toků použít výpočet tepelného odporu při přestupu tepla podle ČSN EN ISO 6946:2008, příloha A. 3. Součinitel prostupu tepla se stanoví bez vlivu zeminy a přilehlých nevytápěných prostor. Přídavné tepelné odpory R u [(m 2.K)/W] se do výpočtu součinitele prostupu tepla nezahrnují. 4. Do tepelného odporu se započítávají pouze ty vrstvy, které jsou účinně chráněny před účinky vlhkostí. U podlah se jedná o vrstvy nad hydroizolací s výjimkou nenasákavých tepelně izolačních materiálů (oblast použití uvádí výrobce v listu výrobku) jako jsou např. extrudovaný polystyren, pěnové sklo, apod. U dvouplášťových konstrukcí se započítávají pouze vrstvy vnitřního pláště, tj. vrstvy mezi interiérem a větranou vzduchovou vrstvou. Oblast podpory B 1/20 v1.0

2 5. V případě vybraného výrobku se uvažuje hodnota deklarovaného součinitele tepelné vodivosti λ D uvedená výrobcem (hodnota je doložena technickým listem výrobce, případně kódem SVT u zaregistrovaných výrobků), není-li výrobek vybrán, uvede se předpokládaná hodnota deklarovaného součinitele tepelné vodivosti, se kterou bude ve výpočtu počítáno a která bude maximální hodnotou deklarovaného součinitele tepelné vodivosti λ D při následném výběru výrobku. 6. Ve výpočtu součinitele prostupu tepla je uvažováno s návrhovou hodnotou součinitele tepelné vodivosti λ u [W/(m.K)]. Ta je odvozena z ČSN :2005, tab. A.1, A.2, B.1, C.1 a C.2, dle typu materiálu a předpokládané objemové hmotnosti. U ostatních materiálů neuvedených v ČSN :2005 se postupuje odborným odhadem dle míry vlhkostní nasákavosti materiálu. Standardně se uvažuje s přirážkou 7-10% u nasákavých materiálů (např. minerální vlna) a 3-5% u méně nasákavých materiálů (např. EPS). 7. Zhoršující vlivy opakovaně se vyskytujících tepelně vodivějších konstrukčních (např. dřevěné konstrukce ve vrstvě izolace) a dalších prvků se zohlední pomocí ekvivalentního součinitele tepelné vodivosti dle ČSN EN ISO 6946:2008, odst. 6.2 a ČSN :2005. Pouze vlivy, které takto zahrnout nelze (např. vliv srážkové vody na obrácené střechy, vliv mechanicky kotvících prvků procházejících tepelně izolační vrstvou, vliv opakujících se kovových prvků apod.), se zohlední ve formě přirážky ΔU [W/(m 2.K)] dle ČSN EN ISO 6946:2008. Tabulka 2 Přirážka součinitele prostupu tepla ΔU Kvalita řešení Přirážka U [W/(m 2.K)] Konstrukce téměř bez tepelných mostů 0,02 Konstrukce s mírnými tepelnými mosty 0,05 Konstrukce s běžnými tepelnými mosty 0,10 Konstrukce s výraznými tepelnými mosty 0,20 Součinitel prostupu tepla dané konstrukce se může vypočítat také pomocí dvourozměrného vedení tepla dle ČSN EN ISO 10211:2009. V případě kombinace zhoršujících vlivů, které lze stanovit dle ČSN EN ISO 6946:2008 a ČSN :2005, a ostatních vlivů opakovaně se vyskytujících tepelně vodivějších prvků, je možné postupovat jedním z následujících postupů: - Pomocí výpočtu dvourozměrného vedení tepla dle ČSN EN ISO 10211: Zhoršující vlivy opakovaně se vyskytujících tepelně vodivějších prvků jednotlivých vrstev konstrukce se určí dle metodiky uvedené v ČSN EN ISO 6946:2008 a ČSN :2005. Nelze-li tuto metodiku pro Oblast podpory B 2/20 v1.0

3 konkrétní vrstvu konstrukce použít, stanoví se ekvivalentní součinitele tepelné vodivosti této vrstvy dle příslušných technických norem nebo výpočtových metodik, které je nutno uvést. - Zhoršující vlivy opakovaně se vyskytujících tepelně vodivějších prvků jednotlivých vrstev konstrukce se určí dle metodiky uvedené v ČSN EN ISO 6946:2008 a ČSN :2005. Zhoršující se vlivy vrstev konstrukce, kde nelze tuto metodiku použít, se zohlední přirážkou ΔU určenou odborným zhodnocením energetického specialisty (výše přirážky se v tomto případě nemusí shodovat s hodnotami uvedenými v tabulce). 8. Hodnota součinitele prostupu tepla konstrukce se zkosenými vrstvami, která se použije do výpočtu měrné roční potřeby tepla na vytápění E A [kwh/m2.rok] a v případném posouzení splnění podmínek Programu na součinitel tepelné vodivosti, se vypočte dle ČSN EN ISO 6946:2008, příloha C. 9. Výpočtová hodnota součinitele prostupu tepla neprůsvitných konstrukcí se zaokrouhluje na tři desetinná místa. B. Protokol výpočtu součinitele prostupu tepla obsahuje minimálně: 1. výčet norem a metodik, podle kterých je výpočet proveden, 2. jméno zpracovatele, 3. datum zpracování výpočtu (den/měsíc/rok), 4. typ konstrukce / název konstrukce (název je shodný s názvem konstrukce ve výpočtu měrné roční potřeby tepla na vytápění), 5. skladba konstrukce s uvedením stran interiéru a exteriéru ve formě: - číslo vrstvy, - název vrstvy, - tloušťka vrstvy [m], - návrhová hodnota součinitele tepelné vodivosti λ u [W/(m.K)] nebo ekvivalentní hodnota součinitele tepelné vodivosti λ ekv [W/(m.K)], 6. okrajové podmínky výpočtu - tepelný odpor při přestupu tepla v interiéru R si [(m 2.K)/W], - tepelný odpor při přestupu tepla v exteriéru R se [(m 2.K)/W], 7. přirážku součinitele prostupu tepla ΔU [W/(m 2.K)], 8. výslednou hodnotu tepelného odporu konstrukce R [(m 2.K)/W], 9. výslednou hodnotu součinitele prostupu tepla U [W/(m2.K)]. Oblast podpory B 3/20 v1.0

4 C. Výpočetní postupy a okrajové podmínky pro výpočet měrné roční potřeby tepla na vytápění, průměrného součinitele prostupu tepla, dodané energie a měrné neobnovitelné primární energie 1. Geometrická charakteristika budovy 1.1. Obálka budovy se uvažuje dle zákona č. 406/2000 Sb., o hospodaření energií, ve znění zákona č. 318/2012 Sb., 2, písm. t). Obálkou budovy se rozumí soubor všech teplosměnných konstrukcí na systémové hranici celé budovy nebo zóny, které jsou vystaveny přilehlému prostředí, jež tvoří venkovní vzduch, přilehlá zemina, vnitřní vzduch v přilehlém nevytápěném prostoru, sousední nevytápěné budově nebo sousední zóně budovy vytápěné na nižší vnitřní návrhovou teplotu Systémová hranice, která určuje plochu obálky budovy, se stanoví z vnějších rozměrů dle ČSN EN ISO 13789:2009 v souladu s vyhl. č. 78/2013 Sb., o energetické náročnosti budov. - Přečnívající konstrukce nebo jejich části (balkóny, lodžie, atiky, atd.) se do systémové hranice budovy nezahrnují. - Vnější rozměry se měří vždy na rovině vnější hrany poslední vrstvy směrem do exteriéru, která je započitatelná do tepelného odporu konstrukce. - Pokud na posuzovanou budovu navazuje budova sousední (řadové rodinné domy, dvojdomy apod.) se shodným druhem užívání, je stěna tyto budovy oddělující chápána jako stěna vnitřní a její půdorysná plocha až k systémové hranici se zahrnuje do celkové podlahové plochy. Plocha této stěny se nezahrnuje mezi teplosměnné plochy a není součástí plochy obálky budovy. Pokud je takové oddělení dvou navazujících rodinných domů tvořenou stěnou dvojitou, do podlahové plochy posuzovaného domu se započte pouze plocha přiléhající části takové stěny. Pokud navazující budova slouží odlišnému účelu, zvolí se typ budovy a k ní příslušná hodnota vnitřní teploty pro režim vytápění podle TNI , příloha B. Přenos tepla do přiléhajících budov se vypočítá pomocí redukčního činitele b vypočítaného podle ČSN EN ISO 13789:2009: b = (θ i - θ a ) / (θ i - θ e ), kde - θ i je návrhová vnitřní teplota budovy, která je předmětem posudku - θ a návrhová vnitřní teplota přiléhající budovy - θ e návrhová teplota venkovního prostředí 1.3. Celková energeticky vztažná plocha se uvažuje dle zákona č. 406/2000 Sb., o hospodaření energií, ve znění zákona č. 318/2012 Sb., 2, písm. r), z vnějších rozměrů dle ČSN EN ISO 13789: Energeticky vztažná plocha schodiště a místností přes více podlaží se započítává jedenkrát v každém vytápěném podlaží. Oblast podpory B 4/20 v1.0

5 - Redukce energeticky vztažné podlahové plochy u snížených částí místností se neuvažuje Vnitřní objem vzduchu se stanoví dle TNI :2013, B.2.2.2, a to vynásobením světlé výšky podlaží a podlahové plochy stanovené z vnitřních rozměrů podle ČSN EN 13789:2009 (zpravidla odpovídá užitné podlahové ploše). Pro zjednodušení lze uvažovat také podlahovou plochu stanovenou z celkových vnitřních rozměrů podle ČSN EN 13789:2009. V případě místně snížené světlé výšky se postupuje přiměřeně tak, aby vzduchový objem odpovídal co nejlépe skutečnosti Podlahová plocha pro potřeby výpočtu dodané energie ve vztahu k měrným parametrům vyjádřeným k podlahové ploše např. pro stanovení měrných tepelných zisků z vybavení, od osob, či pro stanovení obsazenosti budovy atd. se stanoví dle TNI :2013, odst. B.2.2.1, z celkových vnitřních rozměrů podle ČSN EN ISO 13789: Redukce celkové vnitřní podlahové plochy se u snížených částí místností neuvažuje. - Celková vnitřní podlahová plocha schodiště a místností přes více podlaží se započítává jedenkrát v každém vytápěném podlaží. 2. Zónování budovy 2.1. Rodinný dům se zpravidla uvažuje jako jednozónový model s okrajovými podmínkami Rodinný dům obytné prostory dle TNI :2013 pro měsíční krok výpočtu. Pro zónování energetického modelu dále platí následující: - Nevytápěné a temperované prostory jako jsou oddělené skladové prostory, verandy, zimní zahrady, schodiště ať už přímo nebo nepřímo vytápěné šířením tepla prostupem a výměnou vzduchu ze sousedních vytápěných prostor se uvažují jako vytápěný prostor uvnitř systémové hranice v případě, že v těchto prostorech nedochází k významné výměně venkovního vzduchu a že převažující nebo shodná plocha obálky tohoto temperovaného prostoru sousedí s vytápěným prostorem budovy. V opačném případě se takové prostory uvažují jako nevytápěný prostor vně systémové hranice nebo se mohou uvažovat jako venkovní prostředí. - Garáže a sklepní prostory se uvažují jako nevytápěný prostor nebo jako venkovní prostředí. - V případě, že konstrukce nevytápěné půdy na rozhraní půda - exteriér je bez souvislé vzduchotěsné vrstvy (pojistná hydroizolační fólie a střešní krytina se jako tato vrstva neuvažuje), prostor se vždy uvažuje jako venkovní prostředí. Nevytápěná půda tvořená konstrukcemi na rozhraní půda - exteriér se Oblast podpory B 5/20 v1.0

6 souvislou vzduchotěsnou vrstvou se uvažuje jako sousední nevytápěný prostor nebo jako venkovní prostředí Postup výpočtu přenosu tepelných toků stavebními prvky přilehlých nevytápěných prostorů se stanoví podle ČSN EN ISO 13789:2009. Použití součinitele b podle ČSN :2005, tab. F.2 se nepřipouští. - Pozn.: Intenzita výměny vzduchu se pro objemový tok vzduchu mezi vytápěným a nevytápěným prostorem uvažuje rovna nule a mezi nevytápěným prostorem a venkovním prostředím hodnotou v souladu s ČSN EN ISO 13789:2009, tab Postup výpočtu přenosu tepelných toků stavebními prvky přilehlými k zemině (podlaha na zemině, zvýšená podlaha, podlaha do částečně či zcela nevytápěného suterénu) se stanoví podle ČSN EN ISO 13370:2009. Použití součinitele b podle ČSN :2005, tab. F.2 se nepřipouští. Postup pomocí součinitele teplotní redukce b, stanovený podle ČSN :2005, Příloha H, odst. H.2.2 na základě návrhových teplot lze použít pouze v případech, kde ČSN EN ISO 13370:2009 nestanovuje postup výpočtu. 3. Okrajové podmínky Okrajové podmínky, které vstupují do výpočtu se uvažují dle TNI : Klimatická data - Pro výpočet celkové dodané energie do budovy s měsíčním krokem výpočtu se použijí klimatická data uvedena v TNI :2013, příloha C Klimatická data pro výpočet energetické náročnosti budov Vnitřní tepelná kapacita - Vnitřní tepelná kapacita se uvažuje podle ČSN EN ISO 13790: 2008, odstavec 12, Tabulka Parametry pro vytápění a chlazení Vytápění - Návrhová vnitřní teplota pro měsíční krok výpočtu se stanovuje pro režim vytápění podle tab. B.2, pro typ zóny Rodinný dům obytné prostory hodnotou 20 C. - Vliv přerušovaného nebo redukovaného vytápění se nezohledňuje Chlazení - Uvažuje se pouze při předpokladu užívání systému chlazení. - Návrhová vnitřní teplota pro měsíční krok výpočtu se stanovuje pro režim chlazení podle tab. B.2, pro typ zóny Rodinný dům obytné prostory hodnotou 22 C. Oblast podpory B 6/20 v1.0

7 3.4. Vnitřní tepelné zisky Měrné tepelné zisky od osob - Uvažují se podle TNI :2013, tab. B.4, pro typ zóny Rodinný dům obytné prostory hodnotou 1,5 W/m2 při časovém podílu 70% přítomnosti osob Měrné tepelné zisky z vybavení - Uvažují se podle TNI :2013, tab. B.4, pro typ zóny Rodinný dům obytné prostory hodnotou 3 W/m2 při časovém podílu 20% doby provozu Měrné tepelné zisky z osvětlení: - doba využití denního světla t D = 900 h, - doba využití bez denního světla t N = 600 h, - osvětlenost se uvažuje jednotně 90 lx, - účinnost osvětlení se uvažuje jednotně 15 %, - příkon osvětlení se uvažuje 0,05 W/(m 2.lx) podle vyhl. č. 78/2013 Sb., o energetické náročnosti, - činitel závislosti na denním světle se uvažuje 1,0 podle vyhl. č. 78/2013 Sb., o energetické náročnosti Obsazenost - Počet osob se stanoví z obsazenosti podle TNI :2013, tab. B.1, pro typ zóny Rodinný dům obytné prostory hodnotou 40 m 2 /os., vztaženo na podlahovou plochu zóny stanovenou z celkových vnitřních rozměrů podle ČSN EN ISO 13789:2009, a zaokrouhluje se na jedno desetinné místo Větrání Nucené větrání - Objemový tok větracího vzduchu se stanovuje podle tab. B.3, pro typ zóny Rodinný dům obytné prostory hodnotou intenzity větrání 0,3 1/h. Podíl časového úseku s nuceným větráním se uvažuje 17 h/den z 24 h/den. Zbylý časový úsek je možné uvažovat bez výměny vzduchu nebo dle projektového předpokladu. - Účinnost zpětného získávání tepla se stanoví podle TNI :2013, tab. A.60 dle typu systému. - U žádostí po realizaci nebo kde již proběhla zkouška průvzdušnosti obálky budovy se zadá změřená hodnota n 50 uvedená v protokolu o měření průvzdušnosti budovy. Není-li zkouška průvzdušnosti budovy provedena, uvede se předpokládaná hodnota n 50 [1/h], se kterou bude ve výpočtu počítáno a která bude maximální hodnotou pro splnění průvzdušnosti obálky budovy. Oblast podpory B 7/20 v1.0

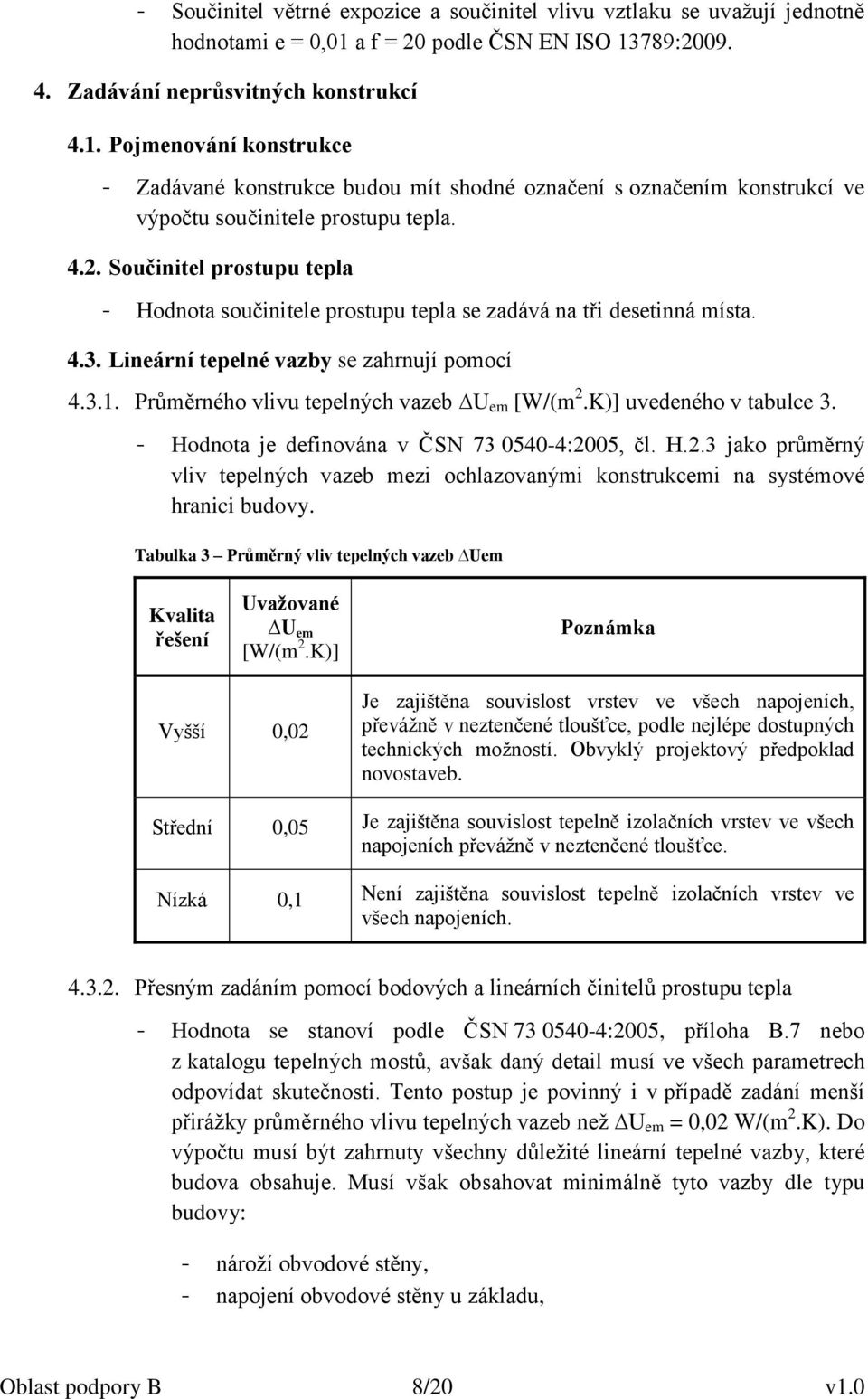

8 - Součinitel větrné expozice a součinitel vlivu vztlaku se uvažují jednotně hodnotami e = 0,01 a f = 20 podle ČSN EN ISO 13789: Zadávání neprůsvitných konstrukcí 4.1. Pojmenování konstrukce - Zadávané konstrukce budou mít shodné označení s označením konstrukcí ve výpočtu součinitele prostupu tepla Součinitel prostupu tepla - Hodnota součinitele prostupu tepla se zadává na tři desetinná místa Lineární tepelné vazby se zahrnují pomocí Průměrného vlivu tepelných vazeb U em [W/(m 2.K)] uvedeného v tabulce 3. - Hodnota je definována v ČSN :2005, čl. H.2.3 jako průměrný vliv tepelných vazeb mezi ochlazovanými konstrukcemi na systémové hranici budovy. Tabulka 3 Průměrný vliv tepelných vazeb Uem Kvalita řešení Uvažované U em [W/(m 2.K)] Poznámka Vyšší 0,02 Je zajištěna souvislost vrstev ve všech napojeních, převážně v neztenčené tloušťce, podle nejlépe dostupných technických možností. Obvyklý projektový předpoklad novostaveb. Střední 0,05 Je zajištěna souvislost tepelně izolačních vrstev ve všech napojeních převážně v neztenčené tloušťce. Nízká 0,1 Není zajištěna souvislost tepelně izolačních vrstev ve všech napojeních Přesným zadáním pomocí bodových a lineárních činitelů prostupu tepla - Hodnota se stanoví podle ČSN :2005, příloha B.7 nebo z katalogu tepelných mostů, avšak daný detail musí ve všech parametrech odpovídat skutečnosti. Tento postup je povinný i v případě zadání menší přirážky průměrného vlivu tepelných vazeb než U em = 0,02 W/(m 2.K). Do výpočtu musí být zahrnuty všechny důležité lineární tepelné vazby, které budova obsahuje. Musí však obsahovat minimálně tyto vazby dle typu budovy: - nároží obvodové stěny, - napojení obvodové stěny u základu, Oblast podpory B 8/20 v1.0

9 - napojení obvodové stěny na plochou střechu (atika), - napojení obvodové stěn - y na šikmou střechu (u pozednice), - napojení štítové stěny na šikmou střechu, - napojení šikmé střechy na kleštiny (případně napojení šikmé střechy v hřebeni, - ostění okna, - nadpraží okna, - parapet okna, - ostění dveří (pokud je stejné osazení jako u oken, lze uvažovat s hodnotami pro okno), - nadpraží dveří (pokud je stejné osazení jako u oken, lze uvažovat s hodnotami pro okno), - práh dveří (pokud je stejné osazení jako u oken, lze uvažovat s hodnotami pro okno). 5. Zadávání průsvitných konstrukcí 5.1. Plocha výplní otvorů - Plocha výplně otvoru se odvozuje od nejmenších světlých rozměrů daného stavebního otvoru v neprůsvitné nosné konstrukci Korekční činitel rámu F F - Vypočítá se jako podíl plochy rámu k celkové ploše výplně otvoru. Tento výpočet bude doložen v energetickém posudku. - V případě vybraného výrobku se pro výpočet korekčního činitele rámu uvažují rozměry rámu uvedené výrobcem (hodnota je doložena technickým listem výrobce, případně kódem SVT u zaregistrovaných výrobků s uvedením konkrétního typu zasklení), není-li výrobek vybrán, uvedou se předpokládané rozměry rámu, se kterými bude ve výpočtu počítáno a které budou maximálními rozměry rámu při následném výběru výrobku Celkový činitel prostupu solární energie g - V případě vybraného výrobku se uvažuje hodnota uvedená výrobcem (hodnota je doložena technickým listem výrobce, případně kódem SVT u zaregistrovaných výrobků s uvedením konkrétního typu zasklení), není-li výrobek vybrán, uvede se předpokládaná hodnota celkového činitele prostupu solární energie, se kterou bude ve výpočtu počítáno a která bude minimální hodnotou celkového činitele prostupu solární energie při následném výběru výrobku Korekční činitel stínění F sh Oblast podpory B 9/20 v1.0

10 - Úhel stínění se uvažuje od roviny zasklení. - Stínění vlastní budovou (ostění, nadpraží, nadokenní markýzy, boční žebra atd.) a dále stínění jinými budovami a ostatními překážkami se stanovuje: Co nejblíže skutečnosti výpočtem podle ČSN EN ISO 13790:2009, přílohy G5. Tento výpočet bude doložen v energetickém posudku. V případě, kdy je sousední pozemek bez zástavby a je zde předpoklad nové výstavby (např. dle územního plánu), uvažuje se na daném sousedním pozemku shodná budova jako posuzovaná a umístěná dle stávajícího regulačního plánu nebo v minimální vzdálenosti od posuzovaného pozemku stanovené obecnými požadavky na umisťování staveb dle vyhlášky 501/2006 Sb., o obecných požadavcích na využívání území. Zjednodušeně podle tabulky 7. Tabulka 4 Zjednodušené uvažování korekčního činitele stínění Fsh Okna a prosklené plochy v nejnižším nadzemním podlaží F sh = 0,6 Okna a prosklené plochy v ostatních vyšších nadzemních podlažích F sh = 0, Součinitel prostupu tepla - Hodnoty součinitelů prostupu tepla výplní otvorů U W se uvažují pro jednotlivé výplně otvoru zvlášť. Tento výpočet se všemi vstupními parametry bude doložen v energetickém posudku. - Součinitel prostupu tepla výplně otvoru se vypočítá postupem podle ČSN EN ISO :2007 a ČSN EN ISO :2012 při zadání rozměrů rámu, součinitele prostupu tepla zasklení/výplně, součinitele prostupu tepla rámu, lineárního činitele prostupu tepla a se zaokrouhlením na dvě platné číslice. - V případě vybraného výrobku se pro výpočet součinitele prostupu tepla výplní otvorů uvažují parametry uvedené výrobcem (hodnoty jsou uvedeny v SVT), není-li výrobek vybrán, uvedou se předpokládané parametry výplně otvoru, se kterými bude ve výpočtu počítáno a které budou maximálními hodnotami při následném výběru výrobku. - Požadavek na součinitel prostupu tepla výplní otvorů se porovnává s hodnotou vypočítanou postupem podle ČSN EN ISO :2007 a ČSN EN ISO :2012, stanovenou pro: okno nebo balkonové dveře pro rozměr x mm, šikmá výplň otvoru se sklonem do 45 pro rozměr x mm, dveřní výplň otvoru pro rozměr x mm. Oblast podpory B 10/20 v1.0

11 - U lehkých obvodových plášťů se výpočtová hodnota součinitele prostupu tepla U cw stanovuje dle ČSN EN ISO 12631:2013 přes charakteristický výsek. 6. Průměrný součinitel prostupu tepla 6.1. Průměrný součinitel prostupu tepla dané budovy - Hodnota se vypočítá v souladu s ČSN :2005 a výše uvedenými postupy. - Hodnota průměrného součinitele prostupu tepla se zaokrouhluje matematicky na dvě desetinná místa Referenční hodnota průměrného součinitele prostupu tepla budovy - Hodnota se vypočítá v souladu s vyhl. č. 78/2013 Sb., o energetické náročnosti budov, příloha č Normové požadované hodnoty součinitele prostupu tepla U N,j se uvažují podle typu konstrukce dle ČSN :2011, tab Stanovení dodané energie 7.1. Podíl pokrytí potřeby tepla - Podíl pokrytí potřeby tepla jednotlivými zdroji se uvažuje co nejblíže přepokládanému využití zdrojů. Jako podklad lze použít orientační hodnoty podle TNI :2013, tab. A.1, kde se podíl jmenovitého výkonu vypočítá jako jmenovitý výkon přednostního zdroje tepla ku celkovému součtu jmenovitých výkonů všech zdrojů tepla na vytápění včetně elektrických patron v zásobnících tepla Uvažování procentuálního pokrytí u zdrojů s ručním přikládáním při více zdrojích tepla na vytápění - U spalovacího zdroje s ručním přikládáním bez teplovodního výměníku lze uvažovat s podílem pokrytí potřeby tepla na vytápění maximálně do 20 %. - U spalovacího zdroje s ručním přikládáním a s teplovodním výměníkem, který je napojen do otopné soustavy, lze uvažovat s podílem pokrytí potřeby tepla na vytápění maximálně do 50 % Procentuální pokrytí při více zdrojích tepla na přípravu TV - Spalovací zdroje s ručním přikládáním a s teplovodním výměníkem, který je napojen do otopné soustavy lze uvažovat s podílem pokrytí potřeby tepla na přípravu TV maximálně do 30 % Vytápění Zdroj tepla Oblast podpory B 11/20 v1.0

12 - Sezónní účinnost se uvažuje podle TNI :2013, odst. A Pomocné energie - Pomocné energie systému vytápění se uvažují podle TNI :2013, odst. A Sdílení a distribuce energie - Účinnost systému distribuce energie na vytápění se uvažuje podle TNI :2013, odst. A Účinnost sdílení energie na vytápění se uvažuje podle TNI :2013, odst. A Zásobník tepla - Objem zásobníku tepla se v případě uvedení konkrétního typu uvažuje hodnotou uvedenou výrobcem (hodnoty budou doloženy technickým listem výrobce), není-li výrobek vybrán, uvede se do energetického posudku předpokládaná hodnota, se kterou bude ve výpočtu počítáno a která bude maximální hodnotou při následném výběru výrobku.. - Objemem zásobníku se rozumí součet objemů všech kapalin uvnitř zásobníku, tj. včetně případných objemů vnořených výměníků tepla, či zásobníků teplé vody. Ztráta tepla zásobníku se v případě uvedení konkrétního typu uvažuje hodnotou uvedenou výrobcem (hodnoty budou doloženy technickým listem výrobce), není-li výrobek vybrán, nebo neuvádí-li výrobce tuto hodnotu, postupuje se podle TNI :2013, odst. A Chlazení (uvažuje se pouze při předpokladu použití systému chlazení) Zdroj chladu - Celková účinnost výroby chladu se uvažuje podle TNI :2013, odst. A Pomocné energie - Pomocné energie na chlazení se uvažují podle TNI :2013, odst. A Sdílení a distribuce chladu - Účinnost systému distribuce energie na chlazení se uvažuje podle TNI :2013, odst. A Účinnost sdílení energie na chlazení se uvažuje podle TNI :2013, odst. A Nucené větrání Oblast podpory B 12/20 v1.0

13 Jednotka nuceného větrání se zpětným získáváním tepla - Účinnost zpětného získávání tepla se stanoví podle TNI :2013, tab. A.60, dle typu systému. - Objemový tok větracího vzduchu se stanovuje podle tab. B.3, pro typ zóny Rodinný dům obytné prostory hodnotou intenzity větrání 0,3 1/h. Procento časového úseku s nuceným větráním se uvažuje na 17 h/den z 24 h/den. Zbylý časový úsek je možné uvažovat bez výměny vzduchu nebo dle projektového předpokladu Pomocné energie - Pomocné energie na příkon ventilátorů se v případě uvedení konkrétního typu jednotky uvažují hodnotou uvedenou výrobcem (hodnota je doložena technickým listem výrobce, případně výpisem listu výrobku z SVT u zaregistrovaných systémů), není-li výrobek vybrán, nebo neuvádíli výrobce tuto hodnotu, uvede se do energetického posudku předpokládaná hodnota, se kterou bude ve výpočtu počítáno a která bude maximální hodnotou při následném výběru výrobku. Postupuje se podle TNI :2013, odst. A.4, dle projektem specifikovaného objemového množství větracího vzduchu a typu ventilátoru. - Váhový činitel regulace ventilátorů se uvažuje hodnotou 0,7. V případě regulace větrání podle koncentrace CO 2 nebo vlhkosti, lze zvolit činitel dle odborného odhadu. - Elektrický příkon ostatních prvků systému nuceného větrání se stanoví podle TNI :2013, odst. A Úprava vlhkosti vzduchu - Zahrnuje se do výpočtu pouze v případě existence systémů na úpravu vlhkosti vzduchu. Uvažuje se typickými parametry podle TNI :2013, odst. A Osvětlení - Viz. bod Solární termické systémy Typ solárního kolektoru - Technické parametry solárního kolektoru se v případě uvedení konkrétního výrobního typu kolektoru uvažují hodnotami uvedenými výrobcem (hodnoty jsou uvedeny v SVT), není-li výrobek vybrán, uvede se předpokládaný celkový využitelný zisk solárního systému. Při následném Oblast podpory B 13/20 v1.0

14 výběru konkrétního výrobku je doloženo, že celkový využitelný zisk solárního systému je stejný nebo lepší než uváděná předpokládaná hodnota Pomocné energie - Pomocné energie na příkon oběhových čerpadel se uvažuje podle TNI :2013, odst. A Výpočet produkce tepla - Celkový využitelný zisk solárního systému se vypočítá dle: a) TNI s využitím klimatických dat dle TNI Výpočet může být proveden pomocí výpočtového nástroje uvedeného na stránkách Programu. b) ČSN EN (postup podle metody B) Solární fotovoltaické systémy - Uvažuje se projektovaný fotovoltaický systém. Celková účinnost fotovoltaických panelů a parametry pro její výpočet se uvažují podle TNI :2013, odst. A Kogenerace - Technické parametry mikrokogeneračních jednotek se v případě uvedení konkrétního výrobního typu uvažují hodnotou uvedenou výrobcem. Ty musí být doloženy. V případě, že v projektu není konkrétní typ kogenerační jednotky uveden, postupuje se podle TNI :2013, odst. A Příprava teplé vody Zdroj tepla - Sezónní účinnost se uvažuje podle TNI :2013, odst. A Potřeba teplé vody - Uvažuje se hodnotou 40 l/(osobu.den). - Teplota studené vody se uvažuje 10 C. - Teplota teplé vody ve zdroji ohřevu se uvažuje 55 C Pomocné energie - Pokud je potřeba pomocná energie pro systém přípravy teplé vody, uvažuje se podle TNI :2013, odst. A Zásobník a rozvody - Objem zásobníku tepla se v případě uvedení konkrétního typu uvažuje hodnotou uvedenou výrobcem (hodnoty budou doloženy technickým listem výrobce), není-li výrobek vybrán, uvede se do energetického posudku Oblast podpory B 14/20 v1.0

15 předpokládaná hodnota, se kterou bude ve výpočtu počítáno a která bude maximální hodnotou při následném výběru výrobku. - Objemem zásobníku se rozumí součet objemů všech kapalin uvnitř zásobníku, tj. včetně případných objemů vnořených výměníků tepla, či zásobníků teplé vody. - Ztráta tepla zásobníku se v případě uvedení konkrétního typu uvažuje hodnotou uvedenou výrobcem (hodnoty budou doloženy technickým listem výrobce), není-li výrobek vybrán, nebo neuvádí-li výrobce tuto hodnotu, postupuje se podle TNI :2013, odst. A.3.2, tabulka A.52, A.53, A.54, A Ztráta tepla rozvodů TV se uvažuje jednotně hodnotou 44,7 Wh/(m.den) pro rozvody teplé vody bez cirkulace a 119 Wh/(m.den) pro rozvody teplé vody s cirkulací. - Délka rozvodů se stanovuje buďto přesně podle projektové dokumentace, nebo zjednodušeně podle tabulky 5 a tabulky 6. Tabulka 5 - Výpočet délky rozvodů pro centrální systém přípravy a distribuce teplé vody dle ČSN EN Typ potrubního vedení teplé vody Úsek L V [m] Úsek L S [m] Úsek L SL [m] Délka cirkulačního potrubí Délka hlavního rozvodného potrubí Délka samostatné přípojky, pouze pro připojení přilehlých místností se společnou instalační stěnou Délka samostatné přípojky pro všechny ostatní případy - L V vodorovný rozvod od zdroje tepla k hlavním potrubím rozvodu [m] - L S hlavní potrubí rozvodu [m] - L SL jednotlivá přípojná potrubí k výtokovým armaturám [m] Pozn.: V určitých instalacích se nemusí vyskytovat všechny tři úseky. Kde: - L B je největší délka budovy, (m); - B B největší šířka budovy, (m); - n f počet vytápěných podlaží; - h f výška podlaží, (m). Oblast podpory B 15/20 v1.0

16 Tabulka 6 Výpočet délky rozvodů pro decentralizovaný systém přípravy a distribuce teplé vody dle ČSN EN Typ potrubního vedení teplé vody Jednotka Typ L SL Délka potrubí pro jednu výtokovou armaturu v místnosti, např. od ohřívače pod kuchyňskou linkou k armatuře Délka potrubí pro více než jednu výtokovou armaturu v místnosti, např. v koupelně Délka potrubí pro více než jednu výtokovou armaturu v přilehlé místnosti se společnou instalační stěnou Délka potrubí pro ústřední přívod v rámci bytové jednotky [m] [m] [m] [m] Kde: - A N je podlahová plocha z celkových vnitřních rozměrů v m 2 8. Stanovení měrné neobnovitelné primární energie Stanovení měrné neobnovitelné primární energie se uvažuje podle vyhl. č. 78/2013 Sb., o energetické náročnosti budov. D. Protokol výpočtu měrné roční potřeby tepla na vytápění, průměrného součinitele prostupu tepla a měrné neobnovitelné primární energie obsahuje minimálně: 1) výčet norem, podle kterých je výpočet proveden, 2) jméno zpracovatele, 3) datum zpracování výpočtu (den/měsíc/rok), 4) okrajové klimatické podmínky - počet dnů v měsíci - teplotu exteriéru [ C] - množství slunečního záření [MJ/m 2 nebo kwh/m 2 ], 5) počet zón v budově, 6) celková energeticky vztažná plocha [m 2 ], 7) podlahová plocha z celkových vnitřních rozměrů pro potřeby výpočtu dodané energie ve vztahu k měrným parametrům vyjádřeným k podlahové ploše [m 2 ], 8) vnitřní návrhové teploty [ C], 9) vnitřní tepelná kapacita [kj/(m 2.K)], 10) vnitřní tepelné zisky - od osob měrné tepelné zisky [W/m 2 ], časový podíl [%], - z vybavení měrné tepelné zisky [W/m 2 ], časový podíl [%], Oblast podpory B 16/20 v1.0

17 - z osvětlení osvětlenost [lx], účinnost osvětlení [%], příkon osvětlení [W/(m2.lx)], Činitel závislosti na denním světle [-], Doba využití denního světla / bez denního světla [h], 11) počet osob zaokrouhlený na jedno desetinné místo, 12) vnitřní objem vzduchu v zóně [m 3 ], 13) nucené větrání - objemový tok vzduchu [m 3 ], - násobnost výměny vzduchu při tlakovém rozdílu 50Pa [m 3 /h], - součinitel větrné expozice - e [-], - součinitel větrné expozice - f [-], - účinnost zpětného získávání tepla [%], - procento časového úseku s nuceným větráním [-], [%], - Měrný příkon ventilátorů [Ws/m 3 ], - Elektrický příkon ostatních prvků system nuceného větrání [W], - Váhový činitel regulace ventilátorů systému nuceného větrání [-], [%], 14) vypsání neprůsvitných konstrukcí s uvedením - plocha dané konstrukce [m 2 ], - součinitel prostupu tepla [W/(m 2.K)], - normový požadovaný součinitel prostupu tepla U N,j dané konstrukce, - korekční činitel b [-], - tepelný tok prostupem [W/K], 15) vypsání nevytápěných prostorů s uvedením - název nevytápěného prostoru, - objem vzduchu [m 3 ], - násobnosti výměny vzduchu [1/h], - vypsání konstrukcí na rozhraní vytápěného a nevytápěného prostoru s uvedením plochy dané konstrukce [m 2 ] a součinitel prostupu tepla [W/(m 2.K)], - normový požadovaný součinitel prostupu tepla U N,j dané konstrukce, - vypsání konstrukcí na rozhraní nevytápěného prostoru a exteriéru s uvedením plochy dané konstrukce [m 2 ] a součinitel prostupu tepla [W/(m 2.K)], - měrný tepelný tok mezi vytápěným a nevytápěným prostorem [W/K], - měrný tepelný tok mezi nevytápěným prostorem a vnějším prostředím [W/K], - redukční činitel b podle ČSN EN ISO :2009 [-], - tepelný tok prostupem nevytápěného prostoru [W/K], 16) vypsání konstrukcí ve styku se zeminou s uvedením - název konstrukce, - typ konstrukce, Oblast podpory B 17/20 v1.0

18 - všechny vstupní informace potřebné k výpočtu daného typu konstrukce podle ČSN EN :2009, - normový požadovaný součinitel prostupu tepla U N,j dané konstrukce, - ustálený tepelný tok zeminou [W/K], 17) vypsání průsvitných konstrukcí s uvedením - orientace, - plocha dané konstrukce [m 2 ], - součinitel prostupu tepla [W/(m 2.K)], - normový požadovaný součinitel prostupu tepla U N,j dané konstrukce, - korekční činitel b [-], - celkový činitel prostupu solární energie [-], - korekční činitel rámu [-], - korekční činitel stínění [-], 18) lineární a bodové tepelné vazby [W/(m 2.K)], 19) celkové tepelné ztráty po měsíci [GJ nebo kwh], 20) celkové solární zisky po měsíci [GJ nebo kwh], 21) celkové vnitřní tepelné zisky po měsíci [GJ nebo kwh], 22) celkové tepelné zisky po měsíci[gj nebo kwh], 23) využití tepelných zisků [-], 24) potřeba tepla na vytápění po měsíci [GJ nebo kwh], 25) měrná roční potřeba tepla na vytápění [kwh/(m 2.rok)] zaokrouhlena na celé číslo, 26) celkový tepelný tok prostupem obálky budovy [W/K], 27) celková plocha obálky budovy [m 2 ], 28) faktor tvaru budovy A/V [m 2 /m 3 ], 29) průměrný součinitel prostupu tepla obálky budovy [W/(m 2.K)] zaokrouhlený na dvě desetinná místa, 30) referenční hodnota průměrného součinitele prostupu tepla budovy [W/(m 2.K)] zaokrouhlená na dvě desetinná místa, 31) typ zdroje(ů) tepla na vytápění, 32) procentuální pokrytí zdroje(ů) tepla na vytápění [%], 33) účinnost zdroje(ů) tepla na vytápění [%], 34) účinnost sdílení energie do vytápěného prostoru [%], 35) účinnost systemu distribuce energie na vytápění [%], 36) pomocné energie zdroje(ů) tepla na vytápění - příkon oběhových čerpadel systému vytápění [W], Oblast podpory B 18/20 v1.0
