Alternátory s vysokým výstupním výkonem a vícestupňovým nabíjecím procesem

Transkript

1 Nabíjecí napětí Alternátory s vysokým výstupním výkonem a vícestupňovým nabíjecím procesem Renomovaná značka alternátotů Balmar Balmar je proslulý americký výrobce profesionálních alternátorů s výkonným výstupem, inteligentními regulátory nabíjení a dalším příslušenstvím. Vysokovýkonný výstup alternátoru je výborná alternativa malým AC generátorům. Alternátor nezabírá cenný prostor podlahy, je levnější a spolehlivější. Alternátory typové řady 6 Potřeba inteligentního regulátoru nabíjení Standardní alternátory hlavního motoru jsou konstruovány k nabíjení startovací. K nastartování motoru potřebujete vysoký proud během relativně krátké doby. Použitá startovací tak zůstává stále téměř plně nabitá. Z tohoto důvodu stačí pro její plné dobíjení relativně malý proud a jednoduchý jednostupňový regulátor nabíjení. Nabíjecí napětí je v takovém případě obecně přibližně 14 V nebo 28 V (12 a 24 V systémy). Provozní má většinou daleko větší kapacitu než startovací a oproti ní je i často hluboce vybíjena. Současně je zde požadavek na její rychlé dobití (krátká doba běhu motoru). Toto může být dosaženou pouze kvalitním alternátorem s výkonným výstupem a zvyšujícím se nabíjecím napětím. To vyžaduje inteligentní vícestupňový regulátor k zajištění bezproblémového a dlouhodobého chodu bez provozních selhání a poškození baterií. Silné stránky alternátorů Balmar: Alternátor typové řady 94 Velká šíře nabízených produktů a jejich instalační variabilita a flexibilita Kompaktní a plně izolované alternátory Stávající vnitřní regulátory s konstantním výstupním napětím nemusí být demontovány, ale zachovány při současné instalaci nového externího a inteligentního regulátoru alternátoru Balmar (pouze alternátory typové série 6). Vnitřní regulátor je k dispozici jako ochrana v případě selhání externího regulátoru. Inteligentní regulátory nabíjení jsou kompletně mechanicky chráněny proti vodě, otřesům a vzplanutí. Dokonalá nabíjecí křivka je výsledkem mnoha let zkušeností a vývoje Konečná fáze rychlého nabíjení Rychlé nabíjení Konstantní zvýšené napětí Přechod na absorpci Absorpce Přechod na udržovací napětí Udržovací napětí Náběh nabíjení Nabíjecí regulátor MC-612 a MC-624 Čas Digitální Duo nabíječka nabíjení jedné dvěma alternátory Centerfielder zařízení pro společný paralelní chod dvou alternátorů Nabíjení více než jedné přehled možností: Victron Cyrix-i bateriový propojovač: mikroprocesorově řízené relé, které propojuje dvě. Jakmile je kterákoli z baterií nabitá, připojí druhou. Jakmile je kterákoli vybíjena, druhá je odpojena k zabránění jejímu vybíjení. Jednoduché řešení zejména při rozšiřování stávajícího systému o druhou baterii. Victron Diodové nebo Argo FET oddělovače: umožňují současné nabíjení dvou nebo více baterií z jednoho alternátoru aniž by byly vzájemně propojeny a navzájem se vybíjely. Digitální Duo nabíječka: nabíjení druhé nezávisle na první. Zařízení má vestavěny čtyři programy a teplotně závislé volby. Maximální výstupní proud 30 A. Vhodné pro 12 V i 24 V systémy. Použití dvou alternátorů pro dobíjení jedné : Centrefield: K dosažení nejvyššího nabíjecího proudu. Zařízení umožňuje společné fungování dvou alternátorů koordinací jejich činnosti k zajištění správné nabíjecí charakteristiky. Vhodné spíše pro větší 12 i 24 V systémů.

2 Výstupní proud (A) Alternátory typové řady 6 Nutné kroky před instalací alternátoru s výkonným nabíjecím výstupem: Řiďte se doporučeními výrobce vašeho motoru Zkontrolujte otáčky motoru a převodový poměr mezi motorem a alternátorem. To určuje otáčky alternátoru a jeho výkon. Pokud má alternátor dodávat určité množství energie při nízkých otáčkách motoru, zkontrolujte dostatečný výkon motoru a přepočtem i dostatečný výkon alternátoru. Většina baterií by neměla být nabíjena proudem přesahující 30% jejich kapacity (příklad: 120 A nabíjecím proudem můžete nabíjet baterii o kapacitě minimálně 400 Ah). Vyšší nabíjecí proudy snižují životnost. Pokud je vysoký nabíjecí proud vyžadován, tak je vždy nutná teplotní kompenzace. Ta sníží nabíjecí napětí v závislosti na růstu teploty. Jeden nebo více výkonných alternátorů s vhodně nadimenzovanou baterií společně s DC-AC měničem (měniči) může nahradit AC generátor. Kniha Energy Unlimited od společnosti Victron energy podrobně vysvětluje, jaká data potřebujeme a jakým způsobem s nimi pracujeme pro výpočet denní potřeby energie a s tím související určení potřebné velikosti a nutnou minimální denní dobu chodu alternátoru pro generování potřebného množství energie. Kniha je volně ke stažení na existuje několik způsobů, jak nabíjet dvě a více baterií jedním alternátorem a současně zajistit jejich vzájemnou elektrickou izolovanost bez vzájemného ovlivňování zejména při vybití jedné z baterií (vzájemné samovybíjení). Možností je instalace Diodových nebo ArgoFET izolátorů, mikroprocesorově řízených propojovačů Cyrix-i nebo digitální Duo nabíječe od výrobce Balmar. Podrobné informace naleznete na nebo na Typ alternátoru SR-IG SR-IG IG IG Typ alternátoru SR-IG SR-IG Typ alternátoru SR-IG SR-IG Maximální proud 150 A 70 A 210 A 140 A Nominální výstupní 12 V 24 V 12 V 24 V napětí Maximální počet otáček (rpm) Dvojitá řemenice ne ne ano ano Průměr řemenice 6,8 cm 6,8 cm 6,8 cm 6,8 cm Směr rotace Ve směru hodinových ručiček Ve směru hodinových ručiček Ve směru hodinových ručiček i obousměrně* Ve směru hodinových ručiček i obousměrně* Hmotnost 5,5 kg 5,5 kg 8 kg 8 kg *Pokud je alternátor objednán s obousměrným ventilátorem Poznámka: všechny modely alternátorů jsou dodávány jako kompaktní zařízení s odpovídajícím nabíjecím regulátorem, jedním teplotním čidlem alternátoru a jedním bateriovým teplotním čidlem Počet otáček alternátoru za minutu

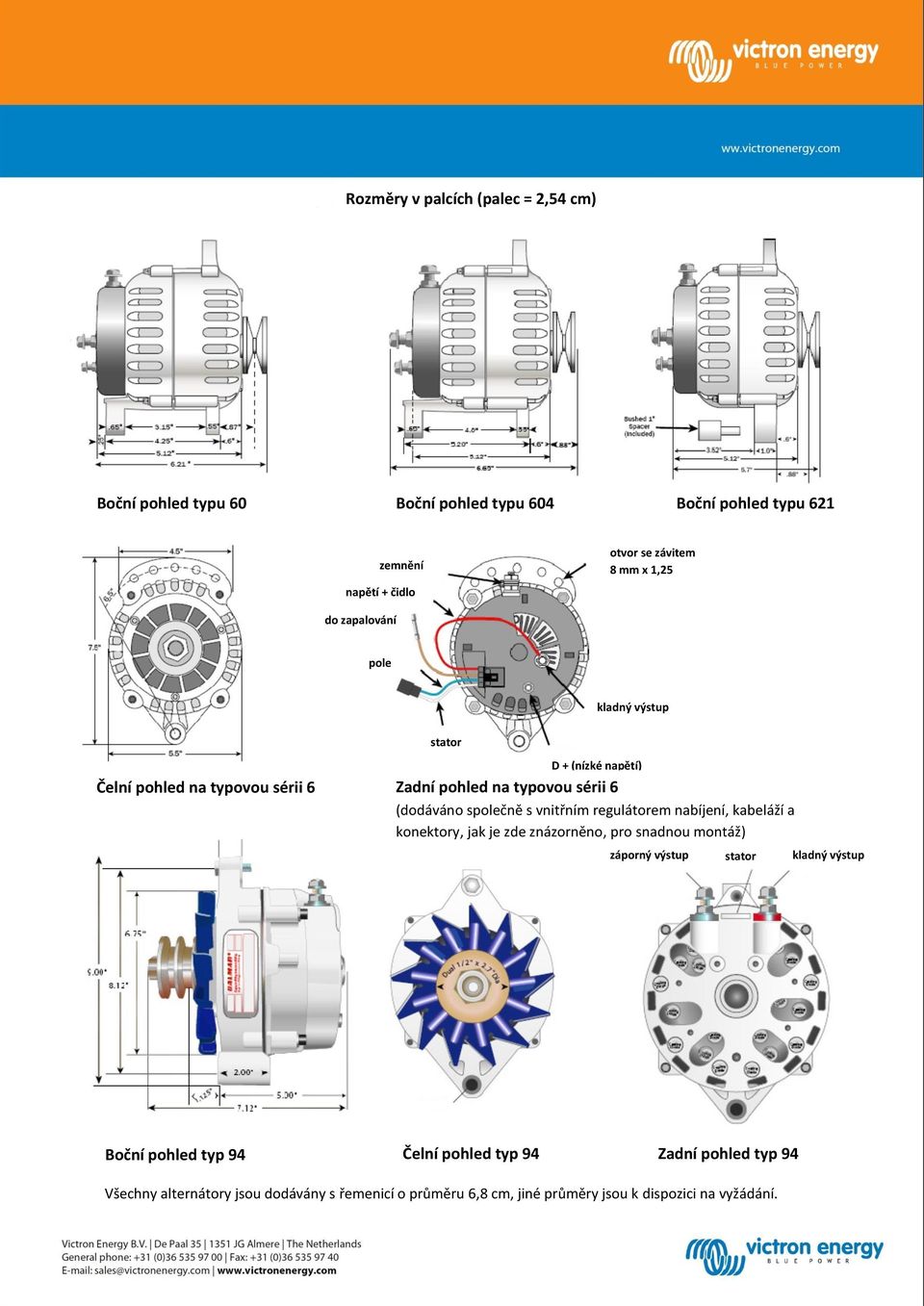

3 Rozměry v palcích (palec = 2,54 cm) Boční pohled typu 60 Boční pohled typu 604 Boční pohled typu 621 zemnění napětí + čidlo otvor se závitem 8 mm x 1,25 do zapalování pole kladný výstup stator D + (nízké napětí) Čelní pohled na typovou sérii 6 Zadní pohled na typovou sérii 6 (dodáváno společně s vnitřním regulátorem nabíjení, kabeláží a konektory, jak je zde znázorněno, pro snadnou montáž) záporný výstup stator kladný výstup Boční pohled typ 94 Čelní pohled typ 94 Zadní pohled typ 94 Všechny alternátory jsou dodávány s řemenicí o průměru 6,8 cm, jiné průměry jsou k dispozici na vyžádání.

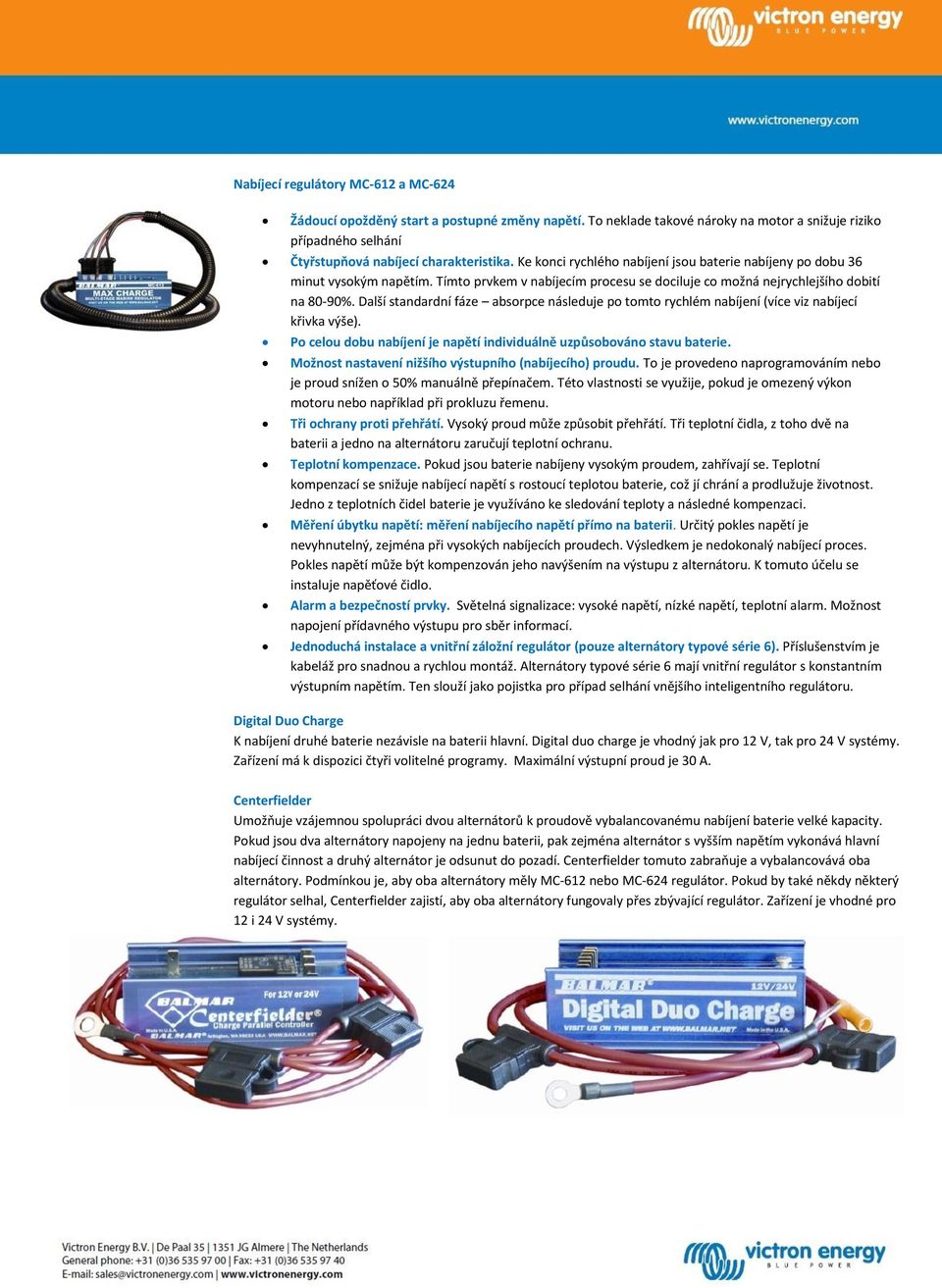

4 Nabíjecí regulátory MC-612 a MC-624 Žádoucí opožděný start a postupné změny napětí. To neklade takové nároky na motor a snižuje riziko případného selhání Čtyřstupňová nabíjecí charakteristika. Ke konci rychlého nabíjení jsou nabíjeny po dobu 36 minut vysokým napětím. Tímto prvkem v nabíjecím procesu se dociluje co možná nejrychlejšího dobití na 80-90%. Další standardní fáze absorpce následuje po tomto rychlém nabíjení (více viz nabíjecí křivka výše). Po celou dobu nabíjení je napětí individuálně uzpůsobováno stavu. Možnost nastavení nižšího výstupního (nabíjecího) proudu. To je provedeno naprogramováním nebo je proud snížen o 50% manuálně přepínačem. Této vlastnosti se využije, pokud je omezený výkon motoru nebo například při prokluzu řemenu. Tři ochrany proti přehřátí. Vysoký proud může způsobit přehřátí. Tři teplotní čidla, z toho dvě na baterii a jedno na alternátoru zaručují teplotní ochranu. Teplotní kompenzace. Pokud jsou nabíjeny vysokým proudem, zahřívají se. Teplotní kompenzací se snižuje nabíjecí napětí s rostoucí teplotou, což jí chrání a prodlužuje životnost. Jedno z teplotních čidel je využíváno ke sledování teploty a následné kompenzaci. Měření úbytku napětí: měření nabíjecího napětí přímo na baterii. Určitý pokles napětí je nevyhnutelný, zejména při vysokých nabíjecích proudech. Výsledkem je nedokonalý nabíjecí proces. Pokles napětí může být kompenzován jeho navýšením na výstupu z alternátoru. K tomuto účelu se instaluje napěťové čidlo. Alarm a bezpečností prvky. Světelná signalizace: vysoké napětí, nízké napětí, teplotní alarm. Možnost napojení přídavného výstupu pro sběr informací. Jednoduchá instalace a vnitřní záložní regulátor (pouze alternátory typové série 6). Příslušenstvím je kabeláž pro snadnou a rychlou montáž. Alternátory typové série 6 mají vnitřní regulátor s konstantním výstupním napětím. Ten slouží jako pojistka pro případ selhání vnějšího inteligentního regulátoru. Digital Duo Charge K nabíjení druhé nezávisle na baterii hlavní. Digital duo charge je vhodný jak pro 12 V, tak pro 24 V systémy. Zařízení má k dispozici čtyři volitelné programy. Maximální výstupní proud je 30 A. Centerfielder Umožňuje vzájemnou spolupráci dvou alternátorů k proudově vybalancovanému nabíjení velké kapacity. Pokud jsou dva alternátory napojeny na jednu baterii, pak zejména alternátor s vyšším napětím vykonává hlavní nabíjecí činnost a druhý alternátor je odsunut do pozadí. Centerfielder tomuto zabraňuje a vybalancovává oba alternátory. Podmínkou je, aby oba alternátory měly MC-612 nebo MC-624 regulátor. Pokud by také někdy některý regulátor selhal, Centerfielder zajistí, aby oba alternátory fungovaly přes zbývající regulátor. Zařízení je vhodné pro 12 i 24 V systémy.

5 Nabíjecí křivka (1) Pro-1 Univerzální tovární nastavení Nabíjecí regulátor MC-612-H (12 V) a MC-624-H (24 V) Pro-2 Trakční olověná Pro-3 Gelová Pro-4 AGM Pro-5 AGM 2 Pro-6 Standardní olověná Pro-7 Nízké napětí (halogenové světlo) Časové zpoždění nabíjení 45 sekund Pomalý náběh 60 sekund Napětí rychlého 14,10/28,20 14,60/29,20 14,10/28,20 14,40/28,80 14,60/29,20 14,40/28,80 14,00/28,00 nabíjení (V) (2) Čas rychlého nabíjení (3) 36 minut Absorpční napětí 13,90/27,80 14,40/28,80 13,90/27,80 14,20/28,40 14,40/28,80 14,20/28,40 13,50/27,00 (V) (2) Čas absorpčního 120 minut napětí (3) Udržovací napětí 13,40/26,80 13,35/26,70 13,70/27,40 13,40/26,80 13,40/26,80 13,40/26,80 13,50/27,00 (V) (2) Čas udržovacího 6 hod (36 minut absorpčního napětí po 6 hodinách udržovacího napětí) napětí (3) Alarm přepětí (V) 15,20/30,40 15,60/31,20 15,10/30,20 15,40/30,80 15,60/31,20 15,40/30,80 15,00/30,00 Alarm podpětí (V) 12,80/25,60 12,80/25,60 12,80/25,60 12,80/25,60 12,80/25,60 12,80/25,60 12,80/25,60 Alarm vysoké teploty Ano, 52 C, pro 2 (zahrnuje teplotní kompenzaci jedné ) Alarm vysoké teploty Ano, 107 C (50% snížení napětí) alternátoru (6) Kompenzace vysoké teploty ano baterií Přizpůsobitelný výstupní proud Ano, 50% snížení napětí s externím spínáním a programovatelným omezením Čidlo napětí ano Alarm Ano, světelná signalizace/bzučák Pomocný alarm Ano, plný výstupní výkon alternátoru, 50% redukce, ekvalizační napětí Ekvalizace Ano Ano Ne Ne Ne Ano Ano 1. Přednastavená napětí jsou zamýšlená pro lodě a vozidla, kde motory dlouhodobě pracují a nejsou hluboce vybíjena. Pokud je vyžadován co nejkratší dobíjecí čas, dobíjecí napětí může být o 0,3 V (12 V ) nebo 0,6 V (24 V ). Pokud je vyžadováno rychlé nabíjení, vždy použijte teplotní kompenzaci, která sníží nabíjecí napětí v závislosti na aktuální teplotě. Příklad: aplikujte AGM nastavení k nabíjení Victron nebo Exide/Sonnenschein gelové. Vždy se informujte u svého dodavatele baterií. 2. Systémové napětí je nastavitelné 3. Systémový čas je nastavitelný 4. Nabíjecí cyklus je resetován pokud se motor zastaví 5. Dodávka zahrnuje 1,3 m dlouhý kabel 6. Teplotní čidlo alternátoru je volitelné Teplotní čidla Teplotní čidla alternátorů s 1,5 metru dlouhým kabelem, typ MC-TS-A, objednávací číslo: ALT (teplotní alarm 107 C, 50% snížení výstupního výkonu) Teplotní čidlo baterií s 6 metrů dlouhým kabelem, typ MC-TS-B, objednávací číslo: ALT (vhodné pouze pro MC 612 modely, teplotní alarm pro dvě, teplotní kompenzace pro jednu baterii)
