1 Vysokofrekvenční nabíjecí technologie Made in Germany premium charge

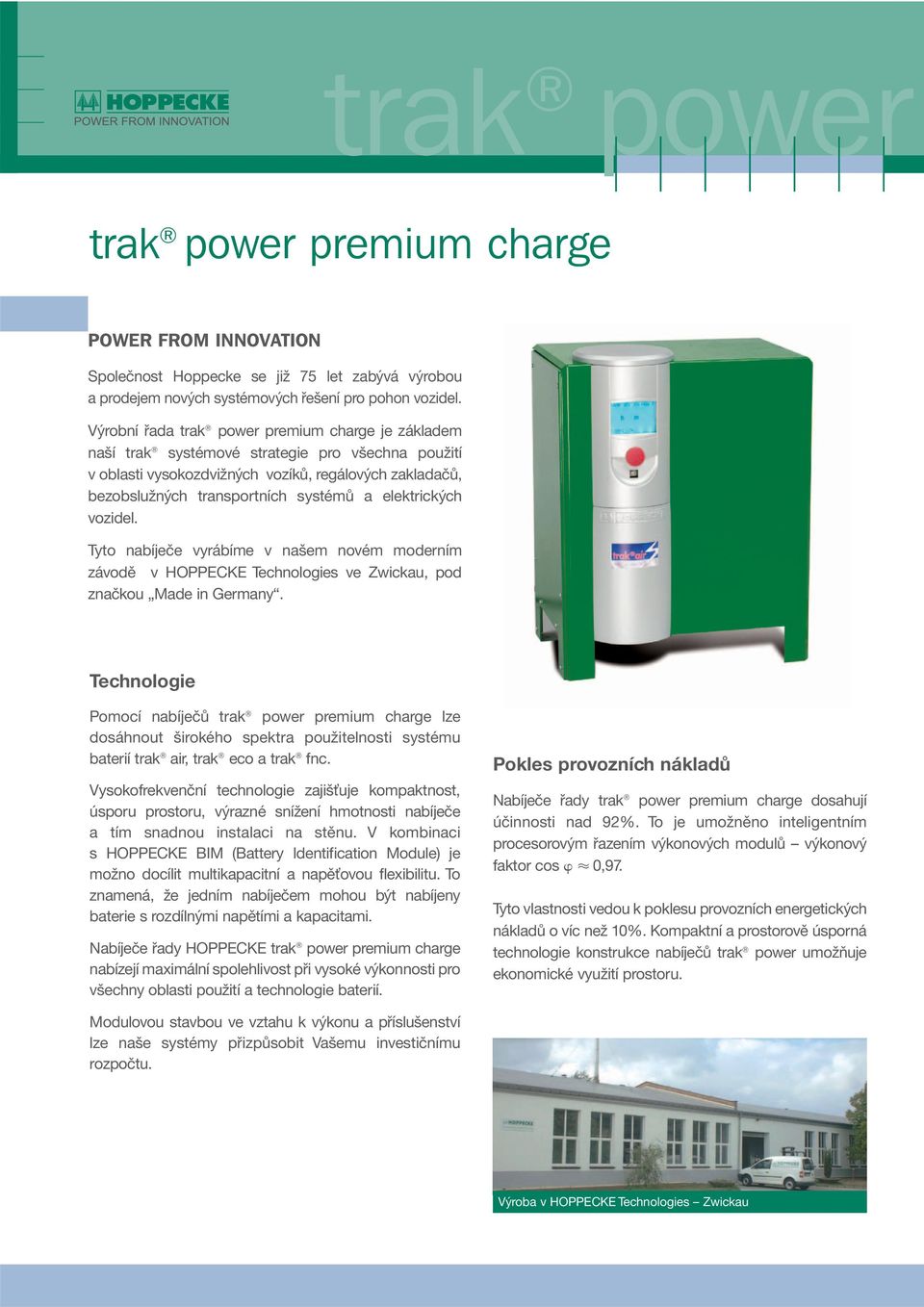

2 POWER FROM INNOVATION Společnost Hoppecke se již 75 let zabývá výrobou a prodejem nových systémových řešení pro pohon vozidel. Výrobní řada je základem naší trak systémové strategie pro všechna použití v oblasti vysokozdvižných vozíků, regálových zakladačů, bezobslužných transportních systémů a elektrických vozidel. Tyto nabíječe vyrábíme v našem novém moderním závodě v HOPPECKE Technologies ve Zwickau, pod značkou Made in Germany. Technologie Pomocí nabíječů lze dosáhnout širokého spektra použitelnosti systému baterií trak air, trak eco a trak fnc. Vysokofrekvenční technologie zajišťuje kompaktnost, úsporu prostoru, výrazné snížení hmotnosti nabíječe a tím snadnou instalaci na stěnu. V kombinaci s HOPPECKE BIM (Battery Identification Module) je možno docílit multikapacitní a napěťovou flexibilitu. To znamená, že jedním nabíječem mohou být nabíjeny baterie s rozdílnými napětími a kapacitami. Nabíječe řady HOPPECKE nabízejí maximální spolehlivost při vysoké výkonnosti pro všechny oblasti použití a technologie baterií. Pokles provozních nákladů Nabíječe řady dosahují účinnosti nad 92%. To je umožněno inteligentním procesorovým řazením výkonových modulů výkonový faktor cos 0,97. Tyto vlastnosti vedou k poklesu provozních energetických nákladů o víc než 10%. Kompaktní a prostorově úsporná technologie konstrukce nabíječů trak power umožňuje ekonomické využití prostoru. Modulovou stavbou ve vztahu k výkonu a příslušenství lze naše systémy přizpůsobit Vašemu investičnímu rozpočtu. Výroba v HOPPECKE Technologies Zwickau

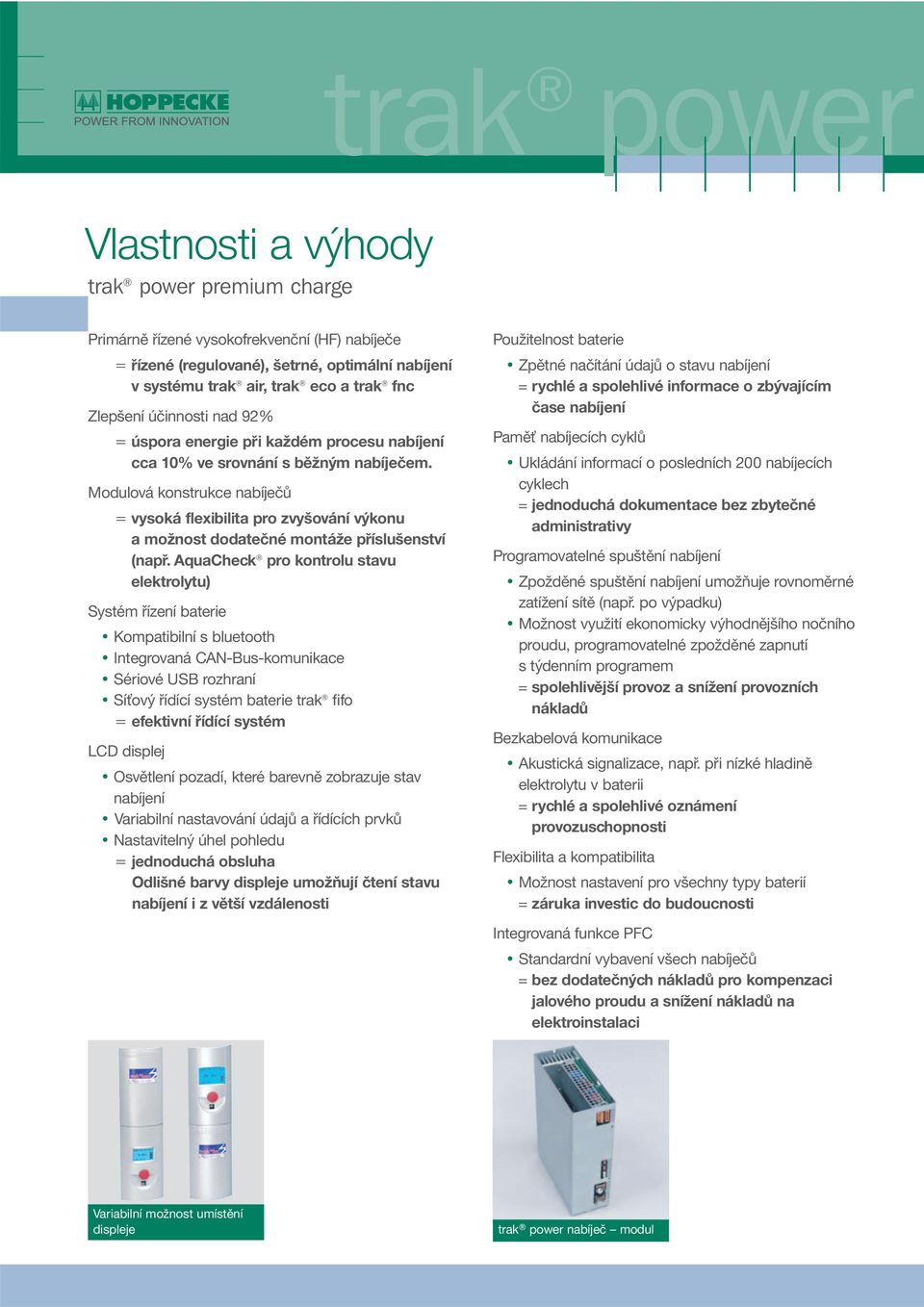

3 Vlastnosti a výhody Primárně řízené vysokofrekvenční (HF) nabíječe = řízené (regulované), šetrné, optimální nabíjení v systému trak air, trak eco a trak fnc Zlepšení účinnosti nad 92% = úspora energie při každém procesu nabíjení cca 10% ve srovnání s běžným nabíječem. Modulová konstrukce nabíječů = vysoká flexibilita pro zvyšování výkonu a možnost dodatečné montáže příslušenství (např. AquaCheck pro kontrolu stavu elektrolytu) Systém řízení baterie Kompatibilní s bluetooth Integrovaná CAN-Bus-komunikace Sériové USB rozhraní Síťový řídící systém baterie trak fifo = efektivní řídící systém LCD displej Osvětlení pozadí, které barevně zobrazuje stav nabíjení Variabilní nastavování údajů a řídících prvků Nastavitelný úhel pohledu = jednoduchá obsluha Odlišné barvy displeje umožňují čtení stavu nabíjení i z větší vzdálenosti Použitelnost baterie Zpětné načítání údajů o stavu nabíjení = rychlé a spolehlivé informace o zbývajícím čase nabíjení Paměť nabíjecích cyklů Ukládání informací o posledních 200 nabíjecích cyklech = jednoduchá dokumentace bez zbytečné administrativy Programovatelné spuštění nabíjení Zpožděné spuštění nabíjení umožňuje rovnoměrné zatížení sítě (např. po výpadku) Možnost využití ekonomicky výhodnějšího nočního proudu, programovatelné zpožděné zapnutí s týdenním programem = spolehlivější provoz a snížení provozních nákladů Bezkabelová komunikace Akustická signalizace, např. při nízké hladině elektrolytu v baterii = rychlé a spolehlivé oznámení provozuschopnosti Flexibilita a kompatibilita Možnost nastavení pro všechny typy baterií = záruka investic do budoucnosti Integrovaná funkce PFC Standardní vybavení všech nabíječů = bez dodatečných nákladů pro kompenzaci jalového proudu a snížení nákladů na elektroinstalaci Variabilní možnost umístění displeje trak power nabíječ modul

4 Příslušenství 1) Identifikační modul baterie (BIM) Interaktivní nabíjení pomocí identifikace baterie = optimalizovaný a spolehlivý provoz bateriových parků 2) LCD displej Displej ukazuje stav nabíjení (barevně) a informace o nabíjení Údaje jsou dobře čitelné i z větší vzdálenosti Informace o nabíjení: zbývající čas nabíjení, proud, napětí, softwarová verze, charakteristika nabíjení, skutečný stav připojené baterie, teplota, zobrazení chyb = optimální přehled 3) Kontrolní jednotka pro trak fifo řídící systém baterie = lehká a rychlá integrace v celém systému 4) Dálkové ovládání Ovládání a kontrola nabíjení je možná i dálkově = jednoduchá manipulace 5) Vzduchový filtr Vzduchový filtr a automatické sledování teploty pro extrémní nasazení v prašném prostředí (např. dřevozpracující závody, papírenský průmysl, atd.) = zvýšená bezpečnost provozu a omezení nákladů na údržbu 6) Aquacheck Automatická kontrola stavu elektrolytu po celou dobu provozu Optická a akustická signalizace nedostatku elektrolytu = jednoduchá a spolehlivá kontrola stavu elektrolytu 7) Možnost propojení nabíječů do sítě pomocí CAN-Bus nebo Bluetooth Centralizování všech údajů o bateriích a nabíjení pro řídící počítač = jednoduché vyhodnocování a transparentnost provozních dat 8) Externí teplotní senzor Interaktivní přizpůsobení průběhu nabíjení podle teploty baterie = prodloužení životnosti baterie i v extrémních teplotách (např. v mrazírnách) 9) Ocelový podstavec Podstavec pro umístění na podlahu = jednoduchá a rychlá instalace Nahrazuje montáž na stěnu Omezení znečištění vzduchem nasávaným pro chlazení 10) Externí zobrazení stavu nabíjení Použití Power-LED-diod k zobrazení údajů o stavu nabíjení = zvýšená viditelnost 9) 1) 3) 6) 8) 10)

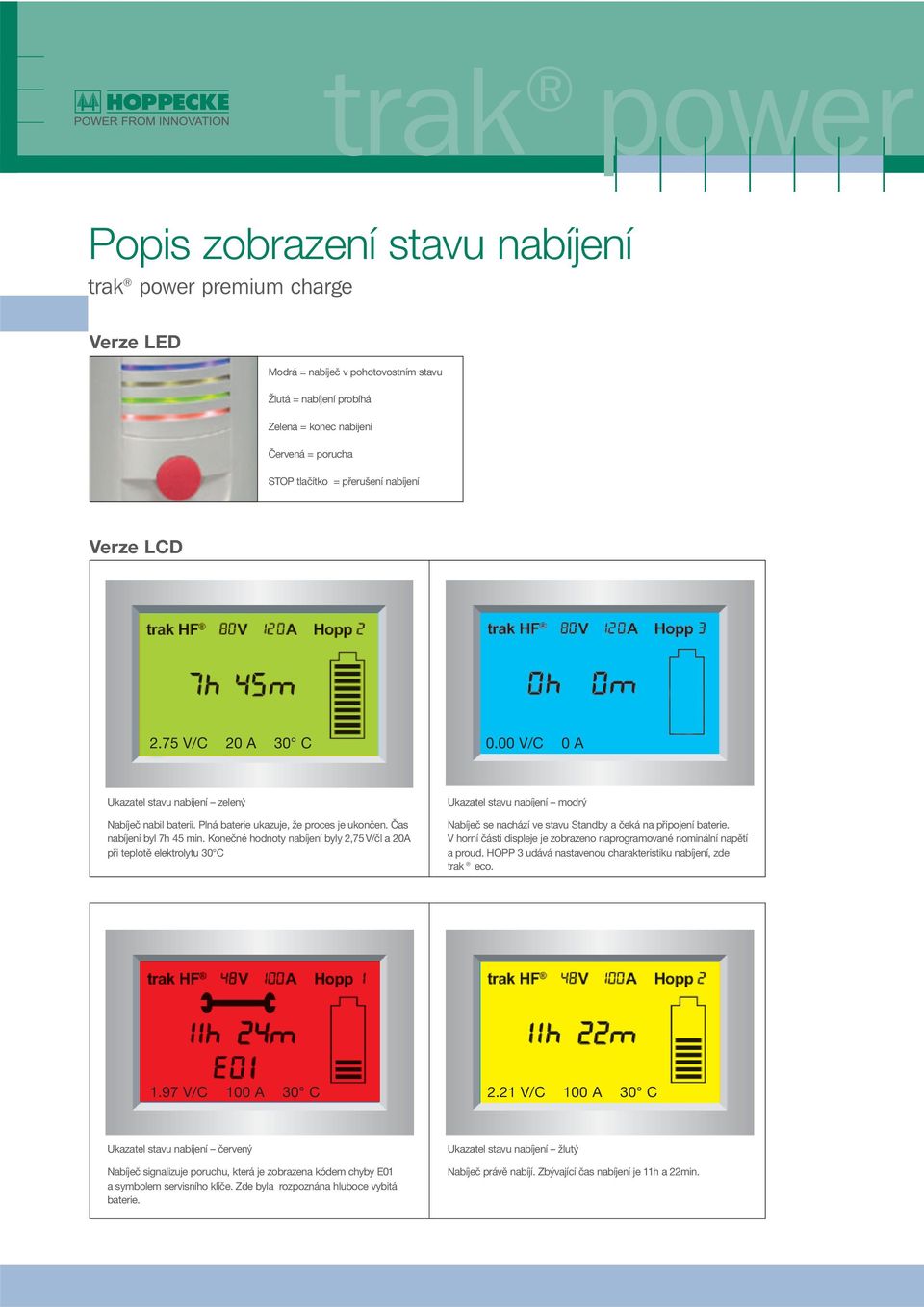

5 Popis zobrazení stavu nabíjení Verze LED Modrá = nabíječ v pohotovostním stavu Žlutá = nabíjení probíhá Zelená = konec nabíjení Červená = porucha STOP tlačítko = přerušení nabíjení Verze LCD 2.75 V/C 20 A 30 C 0.00 V/C 0 A Ukazatel stavu nabíjení zelený Nabíječ nabil baterii. Plná baterie ukazuje, že proces je ukončen. Čas nabíjení byl 7h 45 min. Konečné hodnoty nabíjení byly 2,75 V/čl a 20A při teplotě elektrolytu 30 C Ukazatel stavu nabíjení modrý Nabíječ se nachází ve stavu Standby a čeká na připojení baterie. V horní části displeje je zobrazeno naprogramované nominální napětí a proud. HOPP 3 udává nastavenou charakteristiku nabíjení, zde trak eco V/C 100 A 30 C 2.21 V/C 100 A 30 C Ukazatel stavu nabíjení červený Nabíječ signalizuje poruchu, která je zobrazena kódem chyby E01 a symbolem servisního klíče. Zde byla rozpoznána hluboce vybitá baterie. Ukazatel stavu nabíjení žlutý Nabíječ právě nabíjí. Zbývající čas nabíjení je 11h a 22min.

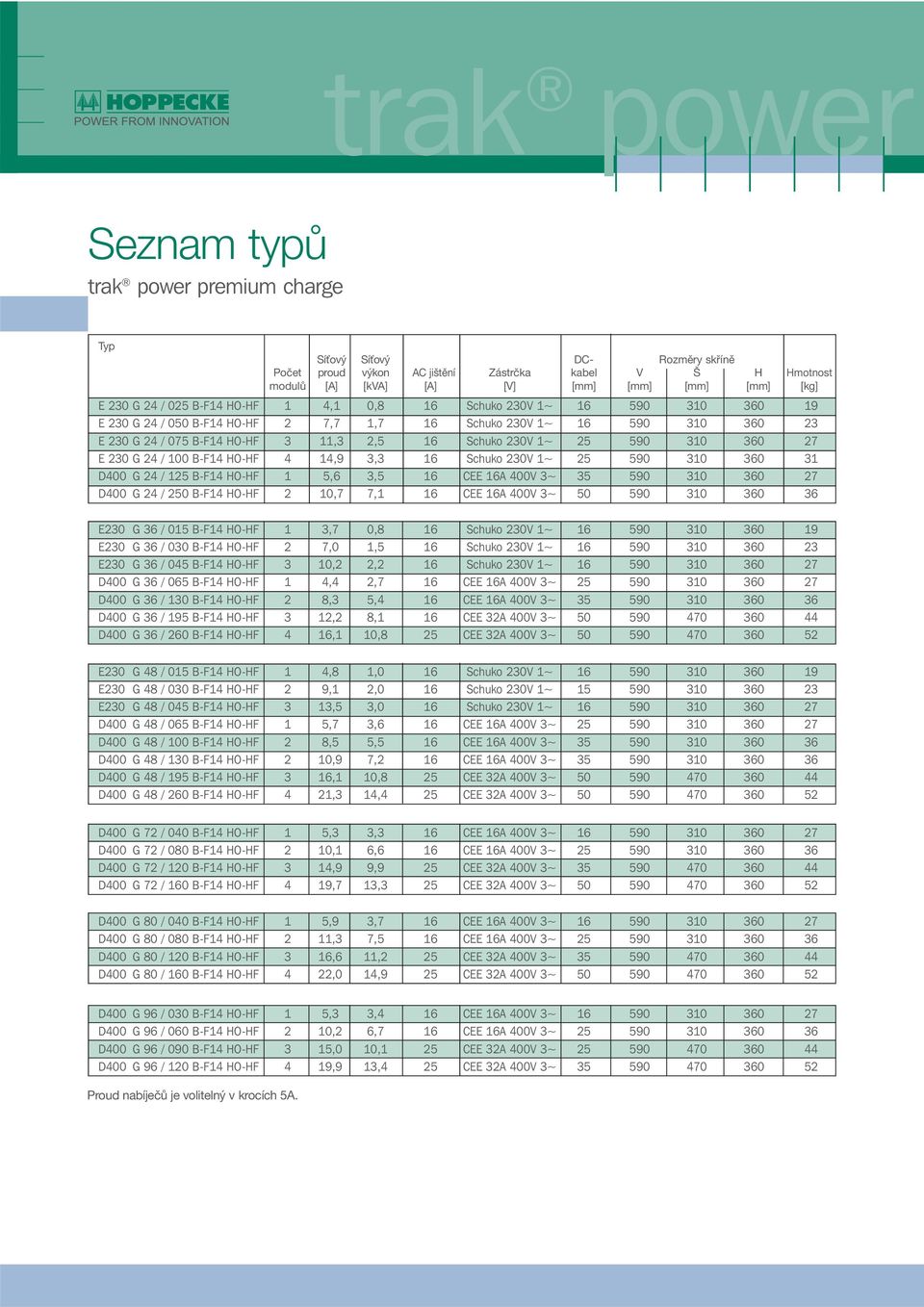

6 Seznam typů Typ Síťový Síťový DC- Rozměry skříně Počet proud výkon AC jištění Zástrčka kabel V Š H Hmotnost modulů [A] [kva] [A] [V] [mm] [mm] [mm] [mm] [kg] E 230 G 24 / 025 B-F14 HO-HF 1 4,1 0,8 16 Schuko 230V 1~ E 230 G 24 / 050 B-F14 HO-HF 2 7,7 1,7 16 Schuko 230V 1~ E 230 G 24 / 075 B-F14 HO-HF 3 11,3 2,5 16 Schuko 230V 1~ E 230 G 24 / 100 B-F14 HO-HF 4 14,9 3,3 16 Schuko 230V 1~ D400 G 24 / 125 B-F14 HO-HF 1 5,6 3,5 16 CEE 16A 400V 3~ D400 G 24 / 250 B-F14 HO-HF 2 10,7 7,1 16 CEE 16A 400V 3~ E230 G 36 / 015 B-F14 HO-HF 1 3,7 0,8 16 Schuko 230V 1~ E230 G 36 / 030 B-F14 HO-HF 2 7,0 1,5 16 Schuko 230V 1~ E230 G 36 / 045 B-F14 HO-HF 3 10,2 2,2 16 Schuko 230V 1~ D400 G 36 / 065 B-F14 HO-HF 1 4,4 2,7 16 CEE 16A 400V 3~ D400 G 36 / 130 B-F14 HO-HF 2 8,3 5,4 16 CEE 16A 400V 3~ D400 G 36 / 195 B-F14 HO-HF 3 12,2 8,1 16 CEE 32A 400V 3~ D400 G 36 / 260 B-F14 HO-HF 4 16,1 10,8 25 CEE 32A 400V 3~ E230 G 48 / 015 B-F14 HO-HF 1 4,8 1,0 16 Schuko 230V 1~ E230 G 48 / 030 B-F14 HO-HF 2 9,1 2,0 16 Schuko 230V 1~ E230 G 48 / 045 B-F14 HO-HF 3 13,5 3,0 16 Schuko 230V 1~ D400 G 48 / 065 B-F14 HO-HF 1 5,7 3,6 16 CEE 16A 400V 3~ D400 G 48 / 100 B-F14 HO-HF 2 8,5 5,5 16 CEE 16A 400V 3~ D400 G 48 / 130 B-F14 HO-HF 2 10,9 7,2 16 CEE 16A 400V 3~ D400 G 48 / 195 B-F14 HO-HF 3 16,1 10,8 25 CEE 32A 400V 3~ D400 G 48 / 260 B-F14 HO-HF 4 21,3 14,4 25 CEE 32A 400V 3~ D400 G 72 / 040 B-F14 HO-HF 1 5,3 3,3 16 CEE 16A 400V 3~ D400 G 72 / 080 B-F14 HO-HF 2 10,1 6,6 16 CEE 16A 400V 3~ D400 G 72 / 120 B-F14 HO-HF 3 14,9 9,9 25 CEE 32A 400V 3~ D400 G 72 / 160 B-F14 HO-HF 4 19,7 13,3 25 CEE 32A 400V 3~ D400 G 80 / 040 B-F14 HO-HF 1 5,9 3,7 16 CEE 16A 400V 3~ D400 G 80 / 080 B-F14 HO-HF 2 11,3 7,5 16 CEE 16A 400V 3~ D400 G 80 / 120 B-F14 HO-HF 3 16,6 11,2 25 CEE 32A 400V 3~ D400 G 80 / 160 B-F14 HO-HF 4 22,0 14,9 25 CEE 32A 400V 3~ D400 G 96 / 030 B-F14 HO-HF 1 5,3 3,4 16 CEE 16A 400V 3~ D400 G 96 / 060 B-F14 HO-HF 2 10,2 6,7 16 CEE 16A 400V 3~ D400 G 96 / 090 B-F14 HO-HF 3 15,0 10,1 25 CEE 32A 400V 3~ D400 G 96 / 120 B-F14 HO-HF 4 19,9 13,4 25 CEE 32A 400V 3~ Proud nabíječů je volitelný v krocích 5A.

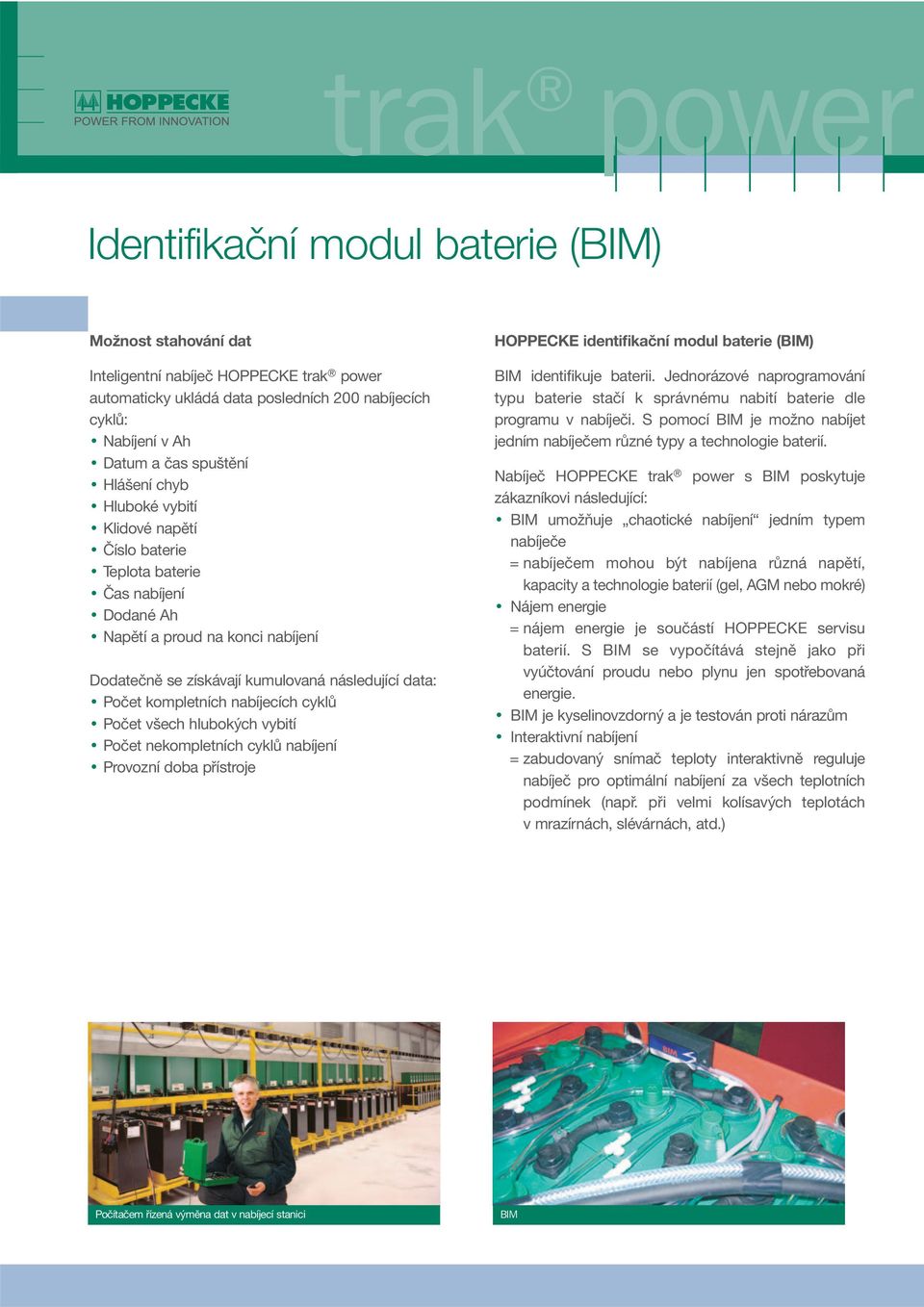

7 Identifikační modul baterie (BIM) Možnost stahování dat Inteligentní nabíječ HOPPECKE trak power automaticky ukládá data posledních 200 nabíjecích cyklů: Nabíjení v Ah Datum a čas spuštění Hlášení chyb Hluboké vybití Klidové napětí Číslo baterie Teplota baterie Čas nabíjení Dodané Ah Napětí a proud na konci nabíjení Dodatečně se získávají kumulovaná následující data: Počet kompletních nabíjecích cyklů Počet všech hlubokých vybití Počet nekompletních cyklů nabíjení Provozní doba přístroje HOPPECKE identifikační modul baterie (BIM) BIM identifikuje baterii. Jednorázové naprogramování typu baterie stačí k správnému nabití baterie dle programu v nabíječi. S pomocí BIM je možno nabíjet jedním nabíječem různé typy a technologie baterií. Nabíječ HOPPECKE trak power s BIM poskytuje zákazníkovi následující: BIM umožňuje chaotické nabíjení jedním typem nabíječe = nabíječem mohou být nabíjena různá napětí, kapacity a technologie baterií (gel, AGM nebo mokré) Nájem energie = nájem energie je součástí HOPPECKE servisu baterií. S BIM se vypočítává stejně jako při vyúčtování proudu nebo plynu jen spotřebovaná energie. BIM je kyselinovzdorný a je testován proti nárazům Interaktivní nabíjení = zabudovaný snímač teploty interaktivně reguluje nabíječ pro optimální nabíjení za všech teplotních podmínek (např. při velmi kolísavých teplotách v mrazírnách, slévárnách, atd.) Počítačem řízená výměna dat v nabíjecí stanici BIM

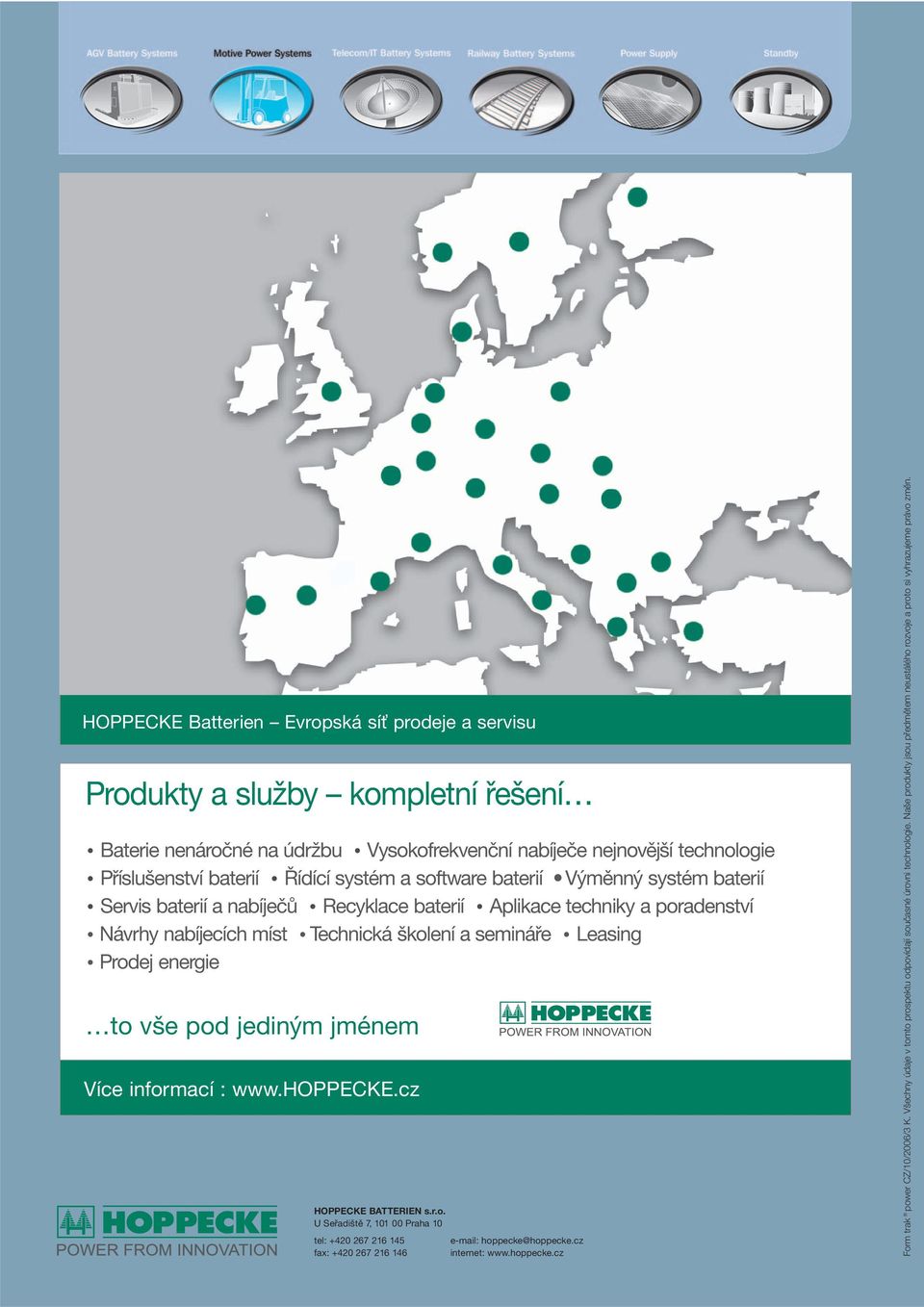

8 HOPPECKE Batterien Evropská síť prodeje a servisu Produkty a služby kompletní řešení Baterie nenáročné na údržbu Vysokofrekvenční nabíječe nejnovější technologie Příslušenství baterií Řídící systém a software baterií Výměnný systém baterií Servis baterií a nabíječů Recyklace baterií Aplikace techniky a poradenství Návrhy nabíjecích míst Technická školení a semináře Leasing Prodej energie to vše pod jediným jménem Více informací : HOPPECKE BATTERIEN s.r.o. U Seřadiště 7, Praha 10 tel: hoppecke@hoppecke.cz fax: internet: Form trak power CZ/10/2006/3 K. Všechny údaje v tomto prospektu odpovídají současné úrovni technologie. Naše produkty jsou předmětem neustálého rozvoje a proto si vyhrazujeme právo změn.
