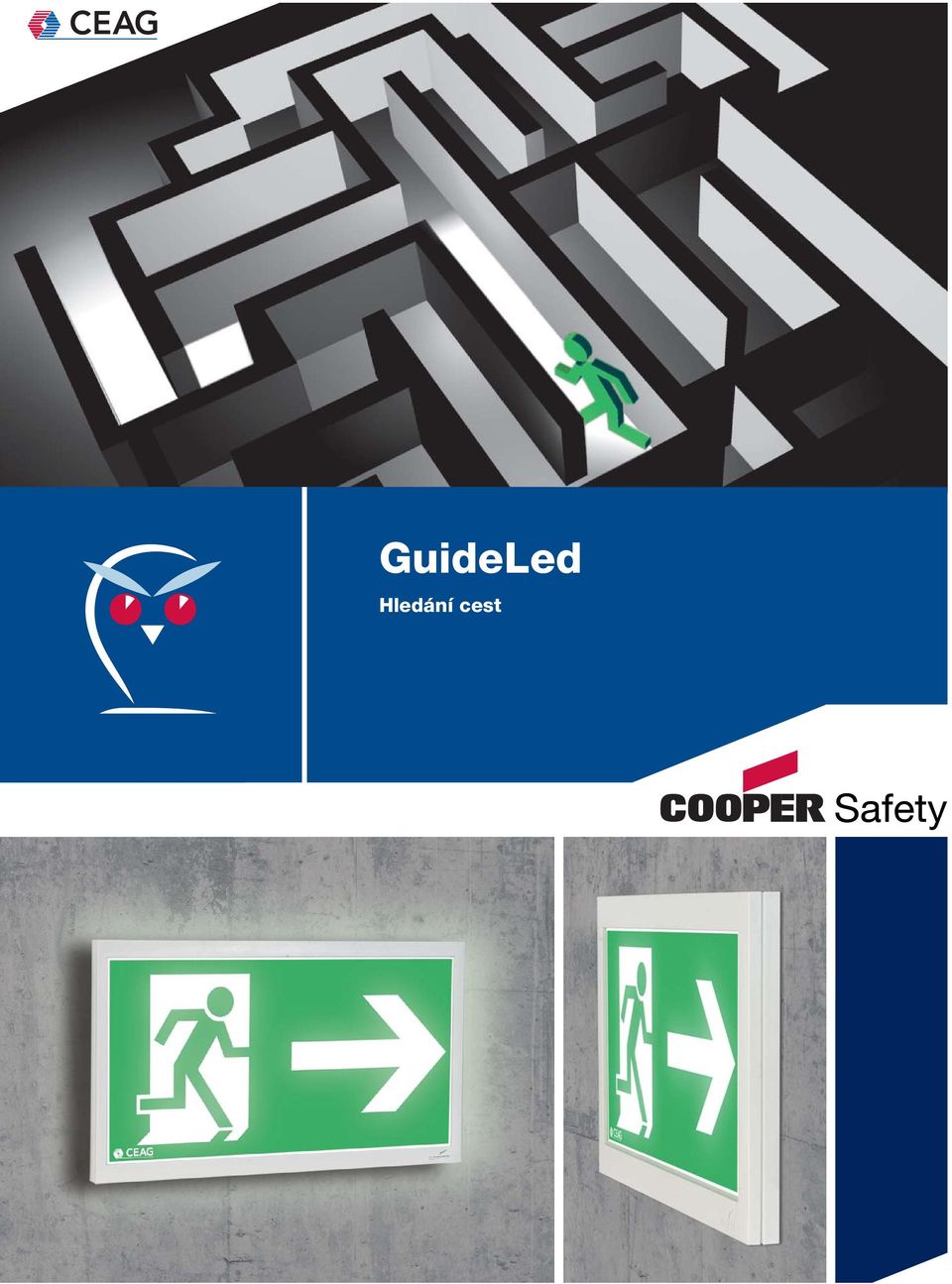

1 GuideLed Hledání cest

2 Technologie Třičipové LED diody pro vyšší bezpečnost Dlouhá životnost, okamžitý start, vysoká účinnost a malé rozměry díky těmto vlastnostem jsou LED diody mimořádně vhodné pro používání v systémech nouzového a bezpečnostního osvětlení. Pouze přesné sladění nízké teploty a malého provozního proudu však zaručuje vysokou světelnou účinnost při maximální provozní životnosti. Piktogramy svítidel GuideLed optimálně osvětluje až 48 LED diod. Tři LED diody jsou umístěné v zapouzdřeném tělese a tvoří světelný bod. Jestliže se některá z těchto tří LED diod porouchá, rozsvítí se zbývající nezávadné LED diody s odpovídajícím větším jasem. To zaručuje vynikající osvětlení mimořádně dlouhou dobu. Technologie Lightguide pro dokonalé osvětlení Vysoce vyspělá technologie Lightguide přeměňuje koncentrovanou hustotu světla LED diod na absolutně rovnoměrný a jasný povrch s jasem bílé plochy přes 500 cd/m. Díky tomu zůstávají únikové piktogramy vždy dobře viditelné, a to i v případě špatné viditelnosti nebo slabého okolního osvětlení. Navzdory velmi dobrým fotometrickým parametrům spotřebuje nová technologie Lightguide se svými mimořádně efektivními LED diodami ve srovnání s dřívějšími únikovými svítidly využívajícími fl uorescentní světelné zdroje až o 70 procent méně energie. Fotometrické požadavky na úniková svítidla s piktogramy DIN ( ) a ISO (2002): L m 500 cd/m² (bílý povrch) ISO (2007): L min = 10 cd/m² (zelený povrch) Špatně osvětlené únikové svítidlo s piktogramem 500 cd/m² CEAG GuideLed 100 cd/m²

3

4 Design Nejrůznější typy instalací dělají z GuideLed univerzálního specialistu Se svou rozsáhlou řadou výrobků a širokým výběrem piktogramů nabízí GuideLed dokonalé řešení pro každé uspořádání místnosti. GuideLed se standardně dodává v nenápadné světle šedé barvě. Na vyžádání je možné dodat i jiné barvy nebo individuální speciální piktogramy, přizpůsobené příslušné konkrétní architektuře. Všechny varianty jsou k dispozici ve dvou pozorovacích vzdálenostech (dle norem EN 1838 a DIN ) 20m 30m Montáž na stěně ě se zapuštěnou instalací přívodu LED diodd Povrchová montáž na stěně ě Montáž na stropě

5 Příklad designu na bázi revoluční technologie Únikové piktogramy musí být dobře viditelné, aby v případě ohrožení umožňovaly orientaci osob. Zároveň musí být dostatečně nenápadné, aby nenarušovaly architekturu. Bez ohledu na to, zda je svítidlo nainstalováno na stěně nebo volně zavěšeno, vynikají obě varianty GuideLed svou čistou funkčností bez viditelných šroubových spojů a svým nepřekonatelným plochým designem. Montáž na stěně vypadá obzvlášť nenápadně díky své montážní výšce pouhých 14 mm. Lankový závěs Pendový závěs Zapuštěná montáž

6 Použití v praxi

7 Standardní technologie STAR Technologie CEAG STAR umožňuje volně programovatelný smíšený, spínaný provoz nouzových svítidel v různých režimech (trvalý režim, spínaný režím a pohotovostí režim) v jednom elektrickém okruhu bez dalšího datového vedení. Je proto možné používat méně kabelů (okruhů), omezit náklady na instalaci a snížit potenciál požárního zatížení. Rozvrhnout všechny provozní režimy je samozřejmě možné dodatečně bez zásahu do instalace svítidel což umožňuje snadné plánování bez nutnosti defi novat provozní režimy. Automatický funkční monitorovací systém CEWA GUARD až pro dvacet svítidel v každém elektrickém okruhu snižuje náklady na kontroly. Modulární design a jednoduchá instalace Modulární konstrukce a západkové přípojky podstatně šetří náklady na instalační práce. Jako účelný se osvědčil pracovní proces ve dvou krocích: Nejprve nainstalujte montážní sadu, připojte síťový kabel a nastavte adresu. Při konečné kompletaci stavby ( např.až se usadí prach), připojte piktogram k zásuvným svorkám a jednoduše zaklapněte na montážní sadu to je vše. Cvak!

8 Efektivita Nejen naše piktogramy jsou zelené Spotřeba energie v nouzových svítidlech Guide- Led je přibližně o 70 procent nižší než v dřívějších svítidlech s fl uorescentními světelnými zdroji. Proto je spotřeba únikových piktogramů za provozu zhruba stejně velká jako spotřeba různých elektronických zařízení v pohotovostním režimu. To je náš příspěvek k ochraně životního prostředí a ekonomickému využívání cenných zdrojů. Podstatná úspora servisních nákladů Fluorescentní světelné zdroje používané pro nouzové osvětlení mají běžnou životnost vyžadující jejich výměnu nejméně jednou za rok, v závislosti na době provozu. Vzhledem k dlouhé životnosti LED diod (až hodin) se požadavky na servis podstatně snižují. Činný výkon systému Psys ve W při síťovém provozu Proud při provozu na baterie v ma ,9 1,9 4,1 2, Pozorovací vzdálenost 20 m Fluorescentní světelný zdroj Pozorovací vzdálenost 30 m GuideLed oboustranné provedení Pozorovací vzdálenost 20 m GuideLed jednostranné provedení Pozorovací vzdálenost 30 m

9 Příklad výpočtu úspory nákladů na energii Denní doba provozu 8 W světelný zdroj P sys = 8.4 W GuideLed 30 m jednostranné provedení P sys = 2.6 W GuideLed 30 m oboustranné provedení P sys = 4.1 W 16 h 24 h Roční spotřeba a náklady* na jedno svítidlo 49 kwh 171,50 Kč 74 kwh 259 Kč 15 kwh 52,50 Kč 28 kwh 98 Kč 24 kwh 84 Kč 36 kwh 126 Kč Roční náklady* na vzorový projekt Roční Roční úspora 120 svítidel 84 GuideLed** 36 GuideLed** úspory na jedno svítidlo GuideLed 16 h Kč 4880 Kč 3296 Kč Kč 119,80 Kč 24 h Kč 7333 Kč 4957 Kč Kč 179,60 Kč * Při ceně za elektrickou energii 3,50 Kč/kWh ** Předpoklad: Projekt se 120 nouzovými svítidly s piktogramem, z nich 70 procent jednostranných a 30 procent oboustranných.. úspora nákladů na výměny světelných zdrojů (materiál, práce, cesta)

10 GuideLed CG-S pro montáž na stěně 20m LED GuideLed CG-S Únikové svítidlo s piktogramem v LED technologii pro montáž na stěně Tenká konstrukce s montážní výškou pouhých 14 mm nebo 36 mm Velmi dobrá viditelnost díky vysokému jasu bílé kontrastní barvy > 500 cd/m 2 v souladu s normou ISO a velké stálosti poměru Lmin/Lmax > 0,8 Větší bezpečnost díky použití tříčipových LED diod Snížení nákladů na baterie díky obzvlášť nízké spotřebě energie Nízké provozní náklady díky nízkému činnému výkonu pouhých 1,9 W Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Instalace LED piktogramu bez nářadí na montážní sadu Pozorovací vzdálenost 20 m Světelný tok oi E /oi nominal na konci stanovené doby provozu 100 % Materiál tělesa PC, PMMA Barva tělesa světle šedá RAL 7035 Hmotnost 0.47 kg (10011 LED CG-S) 0.41 kg (10012 LED CG-S) Typ montáže montáž na stěně Připojovací svorky zásuvná svorka 2,5 mm 2 s ochranou proti přepólování Rozsah napájení VAC, 50 Hz VDC Jmenovitý proud (baterie 220V) 8 ma Spotřeba (230V AC) 4.0 VA / 1.9 W Provozní teplota -20 C až +40 C Světelný zdroj LED lišta s tříčipovými LED diodami Objednací údaje upevňovací sada Sada pro montáž na stěně pro GuideLed CG-S a CG-S, instalace s povrchovou montáží, včetně přívodu LED diod a technologie CG-S (20 adres) Sada pro montáž na stěně pro GuideLed CG-S a CG-S, instalace se zapuštěnou montáží**, včetně přívodu LED diod a technologie CG-S (20 adres) CG-S Objednací údaje LED piktogramy* LED piktogram PL pro GuideLed 10011/10012 CG-S, DIN 4844, 20 m LED piktogram PR pro GuideLed 10011/10012 CG-S, DIN 4844, 20 m LED piktogram PU pro GuideLed 10011/10012 CG-S, DIN 4844, 20 m LED piktogram PL pro GuideLed 10011/10012 CG-S, 20 m LED piktogram PR pro GuideLed 10011/10012 CG-S, 20 m CG-S 13 LED piktogram PU pro GuideLed 10011/10012 CG-S, 20 m Při montáži dodržujte vzdálenost 10 mm shora! Objednací údaje příslušenství Sada propojovacích kabelů pro GuideLed 10011/11011 CG-S * montážní sada nutná ** Instalace přívodu LED diod v zařízení, které není součástí dodávky, například ve dvojité svorkovnici v souladu s německou normou DIN 49073

11 GuideLed CG-S pro montáž na stěně Únikové svítidlo s piktogramem v LED technologii pro montáž na stěně Tenká konstrukce s montážní výškou pouhých 14 mm nebo 36 mm Velmi dobrá viditelnost díky vysokému jasu bílé kontrastní barvy > 500 cd/m 2 v souladu s normou ISO a velké stálosti poměru Lmin/Lmax > 0,8 Větší bezpečnost díly používání tříčipových LED diod Snížení nákladů na baterie díky obzvlášť nízké spotřebě energie Nízké provozní náklady díky nízkému činnému výkonu pouhých 2,6 W Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Instalace LED piktogramu bez nářadí na montážní sadu Pozorovací vzdálenost 30 m Světelný tok oi E /oi nominal na konci specifi kované životnosti 100 % Materiál tělesa PC, PMMA Barva tělesa světle šedá, RAL 7035 Hmotnost 0.60 kg (11011 LED CG-S) 0.56 kg (11012 LED CG-S) Typ montáže montáž na stěně Připojovací svorka zásuvná svorka 2,5 mm 2 s ochranou proti přepólování Přípojné napětí VAC, 50 Hz VDC Spotřeba proudu provoz na baterie 11 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) 5.0 VA / 2.6 W Povolená okolní teplota -20 C až +40 C Světelný zdroj LED lišta s tříčipovými LED diodami 30m LED GuideLed CG-S Objednací údaje montážní sada Sada pro povrchovou montáž na stěně, pro GuideLed CG-S a CG-S, včetně napájecího LED modulu s technologií CG-S (20 adres) Sada pro zapuštěnou montáž do stěny**,pro GuideLed CG-S a CG-S, včetně napájecího LED modulu s technologií CG-S (20 adres) Objednací údaje LED piktogramy* LED piktogram PL pro GuideLed 11011/11012 CG-S, DIN 4844, 30 m LED piktogram PR pro GuideLed 11011/11012 CG-S, DIN 4844, 30 m LED piktogram PU pro GuideLed 11011/11012 CG-S, DIN 4844, 30 m CG-S LED piktogram PL pro GuideLed 11011/11012 CG-S, 30 m LED piktogram PR pro GuideLed 11011/11012 CG-S, 30 m LED piktogram PU pro GuideLed 11011/11012 CG-S, 30 m CG-S 13 Objednací údaje příslušenství Při montáži dodržujte vzdálenost 10 mm shora! Sada propojovacích kabelů s dvojitou, třípólovou, pružinovou svorkovnicí pro GuideLed 10011/11011 CG-S * montážní sada nutná **Napájeci LED modul je nutné umístit např. do instalační dvojité krabice (v souladu s německou normou DIN 49073) která není součástí dodávky

12 GuideLed CG-S pro montáž na stropě 20m LED GuideLed CG-S GuideLed CG-S Únikové svítidlo s piktogramem v LED technologii pro montáž na stropě Tenká konstrukce s šířkou piktogramu pouhých 12 mm Velmi dobrá viditelnost díky vysokému jasu bílé kontrastní barvy > 500 cd/m 2 v souladu s normou ISO a velké stálosti poměru Lmin/Lmax > 0,8 Větší bezpečnost díly používání tříčipových LED diod Snížení nákladů na baterie díky obzvlášť nízké spotřebě energie Nízké provozní náklady díky nízkému činnému výkonu pouhých 2,9 W (1,9 W u jednostranného provedení) Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Pozorovací vzdálenost 20 m Světelný tok oi E /oi nominal na konci specifi kované životnosti 100 % Materiál tělesa PC, PMMA Barva tělesa světle šedá, RAL 7035 Hmotnost 0.39 kg (10021 LED CG-S) 0.49 kg (10022 LED CG-S) 0.54 kg (10023 LED CG-S) 0.70 kg (10024 LED CG-S) Typ montáže na stropě, zavěšená zapuštěná instalace Připojovací svorka zásuvná svorka 2,5 mm 2 s ochranou proti přepólování Přípojné napětí VAC, 50 Hz VDC Spotřeba proudu provoz na baterie jednostranné provedení 8 ma oboustranné provedení 12 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) Povolená okolní teplota Světelný zdroj jednostranné provedení 4.0 VA / 1.9 W oboustranné provedení 5.5 VA / 2.9 W -20 C až +40 C LED lišta s tříčipovými LED diodami Objednací údaje upevňovací sada Sada pro instalaci na stropě pro GuideLed CG-S s krytem, včetně přívodu LED diod a technologie CG-S (20 adres) Sada pro instalaci na stropě pro GuideLed CG-S s krytem a trubkovým zavěšením, 0,5 m, včetně přívodu LED diod a technologie CG-S (20 adres) Sada pro instalaci na stropě pro GuideLed CG-S s krytem a trubkovým zavěšením, 1,5 m, včetně přívodu LED diod a technologie CG-S (20 adres) Sada pro instalaci na stropě pro GuideLed CG-S, včetně pouzdra pro zapuštěnou instalaci, přívodu LED diod a technologie CG-S (20 adres) Objednací údaje příslušenství Krabice pro instalaci do betonu pro GuideLed CG-S, 20 m* GuideLed CG-S * Sada pro montáž na stropě pro GuideLed a krabice pro instalaci do betonu, odpovídající třídě izolace I

13 GuideLed CG-S pro montáž na stropě Objednací údaje LED piktogramy* LED piktogram PL/PR, pro GuideLed 10021/10022/10023/10024 CG-S, DIN 4844, 20 m LED piktogram PU/PU, pro GuideLed 10021/10022/10023/10024 CG-S, DIN 4844, 20 m LED piktogram PL/BL, pro GuideLed 10021/10022/10023/10024 CG-S, DIN 4844, 20 m LED piktogram PR/BL, pro GuideLed 10021/10022/10023/10024 CG-S, DIN 4844, 20 m LED piktogram PU/BL, pro GuideLed 10021/10022/10023/10024 CG-S, DIN 4844, 20 m LED piktogram PL/PR-R, pro GuideLed 10021/10022/10023/10024 CG-S, DIN 4844, 20 m LED piktogram PL/PR-W, pro GuideLed 10021/10022/10023/10024 CG-S, DIN 4844, 20 m CG-S LED piktogram PL/PR, pro GuideLed 10021/10022/10023/10024 CG-S, 20 m LED piktogram PU/PU, pro GuideLed 10021/10022/10023/10024 CG-S, 20 m LED piktogram PL/BL, pro GuideLed 10021/10022/10023/10024 CG-S, 20 m LED piktogram PR/BL, pro GuideLed 10021/10022/10023/10024 CG-S, 20 m LED piktogram PU/BL, pro GuideLed 10021/10022/10023/10024 CG-S, 20 m LED piktogram PL/PR-R, pro GuideLed 10021/10022/10023/10024 CG-S, 20 m LED piktogram PL/PR-W, pro GuideLed 10021/10022/10023/10024 CG-S, 20 m / CG-S CG-S * montážní sada nutná

14 GuideLed CG-S pro montáž na stropě 30m LED GuideLed CG-S GuideLed CG-S Nouzové svítidlo s piktogramem v LED technologii pro instalaci na stropě Tenká konstrukce s šířkou piktogramu pouhých 12 mm Velmi dobrá viditelnost díky vysokému jasu bílé kontrastní barvy > 500 cd/m 2 v souladu s normou ISO a velké stálosti poměru Lmin/Lmax > 0,8 Větší bezpečnost díly používání tříčipových LED diod Snížení nákladů na baterie díky obzvlášť nízké spotřebě energie Nízké provozní náklady díky nízkému činnému výkonu pouhých 4,1 W (2,6 W u jednostranného provedení, zářící) Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Pozorovací vzdálenost 30 m Světelný tok oi E /oi nominal na konci specifikované životnosti 100 % Materiál tělesa PC, PMMA Barva tělesa světle šedá, RAL 7035 Hmotnost 0.79 kg (11021 LED CG-S) 0.94 kg (11022 LED CG-S) 0.99 kg (11023 LED CG-S) 1.22 kg (11024 LED CG-S) Typ montáže na stropě, zavěšená zapuštěná instalace Připojovací svorka zásuvná svorka 2,5 mm 2 s ochranou proti přepólování Přípojné napětí VAC, 50 Hz VDC Spotřeba proudu provoz na baterie jednostranné provedení 11 ma oboustranné provedení 17 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) Povolená okolní teplota Světelný zdroj jednostranné provedení 5.0 VA / 2.6 W oboustranné provedení 7.1 VA / 4.1 W -20 C až +40 C LED lišta s tříčipovými LED diodami Objednací údaje upevňovací sada Sada pro instalaci na stropě pro GuideLed CG-S s krytem, včetně přívodu LED diod a technologie CG-S (20 adres) Sada pro instalaci na stropě pro GuideLed CG-S s krytem a trubkovým zavěšením 0,5 m, včetně přívodu LED diod a technologie CG-S (20 adres) Sada pro instalaci na stropě pro GuideLed CG-S s krytem a trubkovým zavěšením 1,5 m, včetně přívodu LED diod a technologie CG-S (20 adres) Sada pro instalaci na stropě pro GuideLed CG-S včetně pouzdra pro zapuštěnou instalaci, přívodu LED diod a technologie CG-S (20 adres) Objednací údaje příslušenství Krabice pro instalaci do betonu pro GuideLed CG-S, 30 m* GuideLed CG-S * Sada pro montáž na stropě pro GuideLed a krabice pro instalaci do betonu, odpovídající třídě izolace

15 GuideLed CG-S pro montáž na stropě Objednací údaje LED piktogramy* LED piktogram PL/PR, pro GuideLed 11021/11022/11023/11024 CG-S, DIN 4844, 30 m LED piktogram PU/PU, pro GuideLed 11021/11022/11023/11024 CG-S, DIN 4844, 30 m LED piktogram PL/BL, pro GuideLed 11021/11022/11023/11024 CG-S, DIN 4844, 30 m LED piktogram PR/BL, pro GuideLed 11021/11022/11023/11024 CG-S, DIN 4844, 30 m LED piktogram PU/BL, pro GuideLed 11021/11022/11023/11024 CG-S, DIN 4844, 30 m LED piktogram PL/PR-R, pro GuideLed 11021/11022/11023/11024 CG-S, DIN 4844, 30 m LED piktogram PL/PR-W, pro GuideLed 11021/11022/11023/11024 CG-S, DIN 4844, 30 m CG-S LED piktogram PL/PR, pro GuideLed 11021/11022/11023/11024 CG-S, 30 m LED piktogram PU/PU, pro GuideLed 11021/11022/11023/11024 CG-S, 30 m LED piktogram PL/BL, pro GuideLed 11021/11022/11023/11024 CG-S, 30 m LED piktogram PR/BL, pro GuideLed 11021/11022/11023/11024 CG-S, 30 m LED piktogram PU/BL, pro GuideLed 11021/11022/11023/11024 CG-S, 30 m LED piktogram PL/PR-R, pro GuideLed 11021/11022/11023/11024 CG-S, 30 m LED piktogram PL/PR-W, pro GuideLed 11021/11022/11023/11024 CG-S, 30 m / CG-S CG-S * montážní sada nutná

16 GuideLed CG-S pro montáž na stropě s lanky 20m LED GuideLed CG-S Únikové svítidlo s piktogramem v LED technologii pro instalaci na stropě Tenká konstrukce s šířkou piktogramu pouhých 12 mm Velmi dobrá viditelnost díky vysokému jasu bílé kontrastní barvy > 500 cd/m 2 v souladu s normou ISO a velké stálosti poměru Lmin/Lmax > 0,8 Větší bezpečnost díly používání tříčipových LED diod Snížení nákladů na baterie díky obzvlášť nízké spotřebě energie Nízké provozní náklady díky nízkému činnému výkonu pouhých 2,9 W (1,9 W u jednostranného provedení) Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Pozorovací vzdálenost 20 m Světelný tok oi E /oi nominal na konci specifi kované životnosti 100 % Materiál tělesa PC, PMMA Barva tělesa světle šedá, RAL 7035 Hmotnost 0.40 kg (10025 LED CG-S) 0.41 kg (10026 LED CG-S) Typ montáže zavěšená instalace Připojovací svorka zásuvná svorka 2,5 mm 2 s ochranou proti přepólování Přípojné napětí VAC, 50 Hz / VDC Spotřeba proudu provoz na baterie jednostranné provedení 8 ma oboustranné provedení 12 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) Povolená okolní teplota Světelný zdroj jednostranné provedení 4.0 VA / 1.9 W oboustranné provedení 5.5 VA / 2.9 W -20 C až +40 C LED lišta s tříčipovými LED diodami Objednací údaje montážní sada Sada pro montáž na lankách pro GuideLed CG-S s přívodem LED diod a technologií CG-S (20 adres) integrovanou v krytu Sada pro montáž na lankách pro GuideLed /11026 CG-S se stropním držákem lanek, přívodem LED diod a technologií CG-S (20 adres) integrovanou v pouzdře s uvolněním napnutí CG-S Objednací údaje LED piktogramy* LED piktogram PL/PR, pro GuideLed 10025/10026 CG-S (instalace na lankách), DIN 4844, 20 m LED piktogram PU/PU, pro GuideLed 10025/10026 CG-S (instalace na lankách), DIN 4844, 20 m LED piktogram PL/BL, pro GuideLed 10025/10026 CG-S (instalace na lankách), DIN 4844, 20 m LED piktogram PR/BL, pro GuideLed 10025/10026 CG-S (instalace na lankách), DIN 4844, 20 m LED piktogram PU/BL, pro GuideLed 10025/10026 CG-S (instalace na lankách), DIN 4844, 20 m CG-S LED piktogram PL/PR, pro GuideLed 10025/10026 CG-S (instalace na lankách), 20 m LED piktogram PU/PU, pro GuideLed 10025/10026 CG-S (instalace na lankách), 20 m LED piktogram PL/BL, pro GuideLed 10025/10026 CG-S (instalace na lankách), 20 m LED piktogram PR/BL, pro GuideLed 10025/10026 CG-S (instalace na lankách), 20 m LED piktogram PU/BL, pro GuideLed 10025/10026 CG-S (instalace na lankách), 20 m * montážní sada nutná

17 GuideLed CG-S pro montáž na stropě s lanky Únikové svítidlo s piktogramem v LED technologii pro instalaci na stropě Tenká konstrukce s šířkou piktogramu pouhých 12 mm Velmi dobrá viditelnost díky vysokému jasu bílé kontrastní barvy > 500 cd/m 2 v souladu s normou ISO a velké stálosti poměru Lmin/Lmax > 0,8 Větší bezpečnost díly používání tříčipových LED diod Snížení nákladů na baterie díky obzvlášť nízké spotřebě energie Nízké provozní náklady díky nízkému činnému výkonu pouhých 2,9 W (1,9 W u jednostranného provedení, zářící) Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Pozorovací vzdálenost 30 m Světelný tok oi E /oi nominal na konci specifi kované životnosti 100 % Materiál tělesa PC, PMMA Barva tělesa světle šedá, RAL 7035 Hmotnost 0.81 kg (11025 LED CG-S) 0.82 kg (11026 LED CG-S) Typ montáže zavěšená instalace Připojovací svorka zásuvná svorka 2,5 mm 2 s ochranou proti přepólování Přípojné napětí VAC, 50 Hz / VDC Spotřeba proudu provoz na baterie jednostranné provedení 11 ma oboustranné provedení 17 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) Povolená okolní teplota Světelný zdroj jednostranné provedení 5.0 VA / 2.6 W oboustranné provedení 7.1 VA / 4.1 W -20 C až +40 C LED lišta s tříčipovými LED diodami 30m LED GuideLed CG-S Objednací údaje montážní sada Sada pro montáž na lankách pro GuideLed CG-S s přívodem LED diod a technologií CG-S (20 adres) integrovanou v krytu Sada pro montáž na lankách pro GuideLed /11026 CG-S se stropním držákem lanek, přívodem LED diod a technologií CG-S (20 adres) integrovanou v pouzdře s uvolněním napnutí Objednací údaje LED piktogramy* LED piktogram PL/PR, pro GuideLed 11025/11026 CG-S (instalace na lankách), DIN 4844, 30 m LED piktogram PU/PU, pro GuideLed 11025/11026 CG-S (instalace na lankách), DIN 4844, 30 m LED piktogram PL/BL, pro GuideLed 11025/11026 CG-S (instalace na lankách), DIN 4844, 30 m LED piktogram PR/BL, pro GuideLed 11025/11026 CG-S (instalace na lankách), DIN 4844, 30 m LED piktogram PU/BL, pro GuideLed 11025/11026 CG-S (instalace na lankách), DIN 4844, 30 m CG-S LED piktogram PL/PR, pro GuideLed 11025/11026 CG-S (instalace na lankách), 30 m LED piktogram PU/PU, pro GuideLed 11025/11026 CG-S (instalace na lankách), 30 m LED piktogram PL/BL, pro GuideLed 11025/11026 CG-S (instalace na lankách), 30 m LED piktogram PR/BL, pro GuideLed 11025/11026 CG-S (instalace na lankách), 30 m LED piktogram PU/BL, pro GuideLed 11025/11026 CG-S (instalace na lankách), 30 m * montážní sada nutná CG-S

18 Bezpečnostní svítidla

19 Tři varianty provedení Existují tři bezpečnostní svítidla vhodná pro koncepci uspořádání bezpečnostních svítidel GuideLed: Vestavná varianta GuideLed je se svým rámem o výšce 1,5 mm téměř zároveň se stropem. Přisazená varianta GuideLed SL je se svými zaobleními orientovanými do hlavního směru a výškou 30 mm zcela nenápadná. Refrakční optika a reflektory jsou u obou variant nevtíravě integrovány ve svítidle. Extrémně plochá varianta GuideLed FSL vyniká svou technologií Lightguide, vysoce přesnou mikrohranolovou optikou a mimořádně rovnoměrným světelným povrchem s neoslňujícím stíněním. Speciální refrakční optika GuideLed SL se dodává s dvěma různými křivkami rozložení intenzity světla, vyladěnými přesně podle požadavků bezpečnostního osvětlení. Refrakční optika vede světlo buď podélně, ve směru únikové cesty, nebo rovnoměrně po povrchu. Vysoký optický výkon Navzdory svým malým konstrukčním rozměrům jsou nová bezpečnostní svítidla CEAG LED na stejné úrovni jako svítidla fl uorescentní, a to při mnohem vyšším výkonu. Při montážní výšce 3 m je možné realizovat rozestupy svítidel až 15 m, resp. maximální montážní výšky až 9 m. Rozložení intenzity světla pro osvětlení volných prostorů Rozložení intenzity světla pro osvětlení únikových cest Výška svítidla 3.0 m Činitel znehodnocení 0.8 Výška svítidla 3.0 m Činitel znehodnocení 0.8

20 GuideLed SL CG-S pro zapuštěnou montáž LED Bezpečnostní svítidlo v LED technologii pro zapuštěnou montáž Malá hloubka instalace pouhých 36 mm Téměř zalícovaný vzhled na stropě díky optice integrované ve svítidle Velké rozestupy díky technologii dvojité optiky a vysoce účinným HighPower LED diodám Vzdálenost až 29 m mezi svítidly s optikou pro osvětlení únikových cest Vzdálenost až 13 m mezi svítidly s optikou pro osvětlení volných prostorů Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Světelný tok oi E /oi nominal na konci specifi kované životnosti 100% Materiál tělesa PC, PMMA, hliník Barva tělesa bílá, RAL 9010 Hmotnost 0.44 kg Typ montáže zapuštěná montáž Připojovací svorka zásuvná svorka 2,5 mm² Rozsahy napětí VAC, 50 Hz VDC Spotřeba proudu provoz na baterie 21.5 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) 8.5 VA / 5.0 W Povolená okolní teplota -20 C až +40 C Světelný zdroj HighPower LED diody 2 x 2 W GuideLed SL CG-S pro zapuštěnou instalaci s asymetrickou optikou Objednací údaje GuideLed SL CG-S pro zapuštěnou montáž s asymetrickou optikou pro osvětlení únikových cest, přívod LED diod a technologie CG-S (20 adres) v pouzdře s uvolněním napnutí GuideLed SL CG-S pro zapuštěnou montáž se symetrickou optikou pro protipanické osvětlení, resp. osvětlení volných prostorů, přívod LED diod a technologie CG-S (20 adres) v pouzdře s uvolněním napnutí 97 Výřez Deckenausschnitt ve stropě Tloušťka Deckenstärke stropu mm mm GuideLed SL CG-S pro zapuštěnou instalaci se symetrickou optikou 37,6 1,5 290 Orientace Ausrichtung únikové Fluchtweg cesty

21 GuideLed SL CG-S pro povrchovou montáž Bezpečnostní svítidlo v LED technologii pro povrchovou montáž Nízký profil pouhých 30 mm Nenápadný vzhled díky integraci optiky do svítidla Velké rozestupy díky technologii dvojité optiky a vysoce účinným HighPower LED diodám Vzdálenost až 29 m mezi svítidly s optikou pro osvětlení únikových cest Vzdálenost až 13 m mezi svítidly s optikou pro osvětlení volných prostorů Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) LED Světelný tok oi E /oi nominal na konci specifi kované životnosti 100% Materiál tělesa PC, PMMA, hliník Barva tělesa bílá, RAL 9010 Hmotnost 0.43 kg Typ montáže povrchová montáž Připojovací svorka zásuvná svorka 2,5 mm² Rozsahy napětí VAC, 50 Hz VDC Spotřeba proudu provoz na baterie 21.5 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) 8.5 VA / 5.0 W Povolená okolní teplota -20 C až +40 C Světelný zdroj HighPower LED diody 2 x 2 W Objednací údaje GuideLed SL CG-S pro povrchovou montáž s asymetrickou optikou pro osvětlení únikových cest, včetně přívodu LED diod a technologie CG-S (20 adres) GuideLed SL CG-S pro povrchovou montáž se symetrickou optikou pro protipanické osvětlení, resp. osvětlení volných prostorů, včetně přívodu LED diod a technologie CG-S (20 adres) GuideLed SL CG-S pro povrchovou montáž s asymetrickou optikou , Ausrichtung Orientace únikové cesty Fluchtweg GuideLed SL CG-S pro povrchovou montáž se symetrickou optikou

22 GuideLed SL CG-S Osvětlení únikových cest s asymetrickou optikou Plánovací pomůcka pro GuideLed SL CG-S s asymetrickou optikou pro osvětlení únikových cest Montážní výška [m] 1,0 lx 0.5 lx 1.0 lx 0.5 lx 1.0 lx 0.5 lx 1.0 lx 0.5 lx Plánovací pomůcka pro GuideLed SL CG-S se symetrickou optikou pro osvětlení únikových cest Osvětlení únikových cest se symetrickou optikou Osvětlení volných prostorů se symetrickou optikou Osvětlení volných prostorů Výška měření 0,02 m, činitel znehodnocení MF = 80 procent, provoz na baterie, rozestupy v m

23 GuideLed FSL CG-S Bezpečnostní svítidlo v LED technologii pro povrchovou nebo napůl zapuštěnou montáž Malá výška pouze 36 mm nebo 14 mm Neoslňující osvětlení zajišťované přesnou mikrohranolovou optikou Větší bezpečnost díly používání tříčipových LED diod Snížení nákladů na baterie díky obzvlášť nízké spotřebě energie Nízké provozní náklady díky nízkému činnému výkonu pouhých 4 W Pro používání do výšky světelného bodu max. 5,5 m Minimální požadavky na servis díky dlouhé životnosti LED diod ( hodin) Instalace bezpečnostního svítidla bez použití nářadí na montážní sadě LED Světelný tok oi E /oi nominal na konci specifi kované životnosti 100% Materiál tělesa PC, PMMA Barva tělesa světle šedá, RAL 7035 Hmotnost 0.49 kg (10011 FSL CG-S) 0.45 kg (10012 FSL CG-S) Typ montáže instalace na stropě / napůl zapuštěná instalace Připojovací svorka zásuvná svorka 2,5 mm² Rozsahy napětí VAC, 50 Hz VDC Spotřeba proudu provoz na baterie 18 ma Připojená zátěž síťový provoz (zdánlivý/činný výkon) 7.2 VA / 4.0 W Povolená okolní teplota -20 C až +40 C Světelný zdroj LED lišta s tříčipovými LED diodami Objednací údaje Montážní sada pro GuideLed FSL CG-S, povrchová instalace, včetně přívodu LED diod a technologie CG-S (20 adres) Montážní sada pro GuideLed FSL CG-S, zapuštěná instalace, včetně přívodu LED diod a technologie CG-S (20 adres)* Bezpečnostní LED svítidlo GuideLed FSL / CG-S se speciální mikrohranolovou optikou (bez montážní sady) GuideLed FSL CG-S Plánovací pomůcka pro GuideLed FSL, osvětlení únikových cest Montážní výška [m] 1,0 lx 0.5 lx 1.0 lx 0.5 lx 1.0 lx 0.5 lx 1.0 lx 0.5 lx Osvětlení volných prostorů Výška měření 0,02 m, činitel znehodnocení MF = 80 procent, provoz na baterie, rozestupy v m * Instalace přívodu LED diod v zařízení, které není součástí dodávky, například ve dvojité svorkovnici v souladu s německou normou DIN ,50 FSL CG-S FSL CG-S 41 4,

24 Česká republika COOPER INDUSTRIES CZ Gotthardská , Praha 6 Česká republika Web: Slovenská republika COOPER INDUSTRIES SK Jantarová , Košice Slovenská republika Web: /5/DD EN S výhradou technických úprav.
