1 od za gradbeništvo Slovenije Slovinský institut pro stavební techniku Dimičeva 12, 1000 Ljubljana, Slovinsko Tel.: +386 (0) , Fax: +386 (0) član EOTA Člen EOTA Evropský technický certifikát [Překlad do anglického jazyka byl proveden institutem ZAG originál je vyhotoven ve slovinském jazyku] Komercialno ime Obchodní označení Imetnik soglasja Držitel certifikátu GLASSLINE GmbH Industriestrasse 7-8 DE Adelsheim Tip gradbenega proizvoda in njegova predvidena uporaba Předmět certifikátu a účel použití Steklena varnostna ograja za uporabo v zasebnih in javnih objektih, znotraj ali zunaj stavb Celoskleněná zábradlí pro použití v soukromých a veřejných stavebních projektech v budovách a na volném prostranství, na rovině nebo na nakloněných plochách / schodištích Veljavnost Doba platnosti od od do do Proizvodni obrat Výrobní podnik Izdaja št.: Verze číslo: Obrat 1 Podnik 1 1 To Evropsko tehnično soglasje vsebuje Tento evropský technický certifikát zahrnuje: 41 strani vključno z 9 prilogami, ki so sestavni del tega soglasja. 41 stran s 9 přílohami, které jsou součástí tohoto certifikátu

2 I PRÁVNÍ PODKLAD A VŠEOBECNÁ USTANOVENÍ 1. Tento evropský technický certifikát byl udělen Slovinským institutem pro stavební techniku (ZAG) v souladu se: směrnicí 89/106/ES Rady ze dne 21. prosince 1988 o harmonizaci právních a správních předpisů členských státu týkajících se stavebních produktů 1, novelizovanou směrnicí 93/68/ES Rady 2 a nařízením (ES) č. 1882/2003 Evropského parlamentu a Rady 3, Zakon o gradbenih proizvodih ZGPro (Ur. List, št. 52/00 in 110/02) Zákon o stavebních produktech ZGPro (OG RS č. 52/00 a 110/02), Společnými procedurálními pravidly pro podávání žádostí, přípravu a udělování evropských technických certifikátů podle přílohy Rozhodnutí 94/23/ES Komise 4, CUAP 04.04/56 Konzolová konstrukční skleněná zábradlí/balustrády (stav: říjen 2012). 2. Slovinský institut pro stavební techniku je oprávněn ověřovat, zda jsou naplňována ustanovení tohoto evropského technického certifikátu. Toto ověřování může být prováděno ve výrobním podniku. Držitel evropského technického certifikátu však zůstává zodpovědný za shodu produktů s evropským technickým certifikátem a jeho použitelnosti pro zamýšlený účel použití. 3. Tento evropský technický certifikát nesmí být převáděn na jiné výrobce či zástupce výrobců, než ty, kteří jsou uvedeni na straně 1, ani na jiné výrobní podniky, než ty, které jsou uvedeny na straně 1 tohoto evropského technického certifikátu. 4. Slovinský institut pro stavební techniku může tento evropský technický certifikát zrušit, a to především na základě sdělení podle čl. 5 odst. 1 Směrnice 89/106/ES. 5. Tento evropský technický certifikát může být reprodukován pouze v nezkrácené podobě, což platí i pro elektronický přenos. Částečná reprodukce je však možná na základě souhlasu Slovinského institutu pro stavební techniku. Takováto částečná reprodukce musí být jako taková označena. Texty a obrazový materiál v reklamních brožurách nesmí být v rozporu s evropským technickým certifikátem, ani nesmí být použity nedovoleným způsobem. 6. Evropský technický certifikát je vystaven autorizovaným orgánem v jeho úředním jazyce. Tato verze odpovídá znění, jež je distribuováno v organizaci EOTA. Překlady do jiných jazyků musí být jako takové označeny Úřední věstník Evropských společenství č. L 40 z 11. února 1989, str. 12 Úřední věstník Evropských společenství č. L 220 z 30. srpna 1993, str. 1 Úřední věstník Evropských společenství č. L 284, , str. 1 Úřední věstník Evropských společenství č. L 17, , str. 34

3 II ZVLÁŠTNÍ USTANOVENÍ EVROPSKÉHO TECHNICKÉHO CERTIFIKÁTU 1 Popis produktu a účelu použití 1.1 Popis stavebního produktu Konzolové dole upnuté celoskleněné zábradlí Balardo Alu sestává z: nosného profilu upínacího a seřizovacího systému, vrstveného bezpečnostního skla a madla nebo ochranného profilu skleněné hrany. Dodatečné vertikální opěry nejsou zapotřebí. Upevňovací prvky (kotevní čepy, šrouby atd.) a přenos zatížení na nosnou konstrukci musí být stanoveny zvlášť při zohlednění kotevních sil propočtených podle přílohy Nosný profil Systém se skládá z 9 různých nosných profilů: Top 1, Top 2, Top 3, Top 4, Side 1, Side 2, Top 1-HD, Top 2-HD a Side 1-HD. Nosné profily jsou protlačované hliníkové profily slitiny EN AW 6063 T66 podle normy EN 573-3:2009. Povrch může být v případě potřeby eloxovaný (E6-EV1). Profil je dodáván v délce cca mm. Rozestup mezi profily nesmí překročit 40 mm. Nosný profil může být upevněn různými kotvícími systémy nebo šroubovými spoji shora nebo postranně přímo 5 na nosnou konstrukci (například spodní konstrukce z betonu, kovu nebo dřeva). Za účelem upevnění mají nosné profily řadu otvorů. Žádoucí rozestup mezi upevňovacími prostředky je nutno zjistit v závislosti na případech zatížení. 1.3 Upínací a seřizovací systém Upínací systém na spodní straně skleněné desky (upínka a seřizovací/napínací prvky) je vyroben z EPDM. Sklo nesmí přijít do styku s kovem. Aby se zabránilo lokálnímu pnutí ve skle, nesmí být upevnění prováděno na upínacích a seřizovacích systémech pomocí šroubů nebo jiných upevňovacích prostředků, které mohou způsobovat bodové zatížení a špičky napětí. Z důvodu zajištění optimální životnosti produktu nesmí být za účelem upevnění skleněných desek v nosném profilu použito slepování nebo lití, a to z důvodu smrštění nebo chemické reakce se sklem, laminovací folií a jinými systémovými komponenty. Navíc existuje nebezpečí nerovnoměrného rozložení lepících hmot, těsnícího materiálu či násypových materiálů Upínka Upínka se skládá z EPDM o Shoreové tvrdosti A 90±5 podle ISO 868:2003. Dodávaná délka je cca mm. Tloušťka upínky závisí na sevřené tloušťce skla. Upínka se nasadí přes celou délku spodní hrany skla a zajišťuje nepřetržité držení v obou směrech. Forma upínky je znázorněna v příloze 1. Všechny ostatní údaje jsou uvedeny v technické dokumentaci Alternativně může být spojení nosného profilu provedeno prostřednictvím konstrukčních stavebních přípojových prvků. Takovéto přípojné konstrukční prvky nejsou součástí ETA a musí být vyhodnoceny podle platných norem a předpisů. Technická dokumentace tohoto evropského technického certifikátu je uložena u Slovinského institutu pro stavební techniku a bude vydána autorizovaným orgánům, pokud bude zaptřebí pro úkoly autorizačních orgánů, účastnících se na řízení o potvrzení shody (konformity).

4 1.3.2 Seřizovací / upínací prvky Aby se zabránilo vzpříčení a lokálním špičkám napětí ve skle a aby byla zajištěna užitná a funkční způsobilost po celou dobu životnosti produktu, musí být seřizovací / upínací prvky nasazeny na obou stranách skleněných desek průběžně podél celého zábradlí. Průběžné upevnění znamená, že délka upínacích prvků přesahuje 120 mm a vzdálenost mezi přilehlými klínovými prvky je menší než 40 mm. Částečná upnutí nebo bodová uložení uchyceného skla nejsou přípustná. Nepoužívají se žádné lepící hmoty nebo jiné zajišťující či seřizovací prvky. Všechny ostatní údaje jsou obsaženy v technické dokumentaci. Upínací prvky (podpěrné pásy) jsou z EPDM o Shoreové tvrdosti A 90±5 podle normy ISO 868:2003. Dodávaná délka činí cca mm. Musí se nasadit po celé délce vrchní vnější hrany nosného profilu. Díky různým tloušťkám podpěrných pásů může být úhel zasklení odpovídajícím způsobem upraven. Upínací prvky jsou znázorněny v příloze 1. Upínací tyče jsou z POM-C (Polyoxymethylen Copolymer) v souladu s normou EN ISO 527. Jsou 30 až 60 cm dlouhé a mají průměr od 7 do 13 mm. Díky různým průměrům se úhel skla dá odpovídajícím způsobem upravit v kombinaci s podpěrným pásem. Forma nosného profilu umožňuje umístění upínacích tyčí dále nahoře nebo dole v profilu, takže sklon skla může být upraven podle potřeby. Zároveň je formou nosného profilu mechanicky zajištěna pozice upínacích tyčí po nasazení. Upínací tyče se nasadí přes celou délku horní vnitřní strany nosného profilu mezi skleněnou deskou a ramenem nosného profilu. Tyče se nasadí v rozestupu max. 20 mm a zajišťují souvislé uložení. Nad upínacími tyčemi se umístí těsnící chlopeň z EPDM. Těsnící chlopeň poskytuje stabilitu a v tomto ETA není hodnocena. 1.4 Vrstvené bezpečnostní sklo Skleněné desky sestávají z vrstveného bezpečnostního skla. Skleněné desky mohou mít délku až do 6000 mm. Maximální výška skla skleněného zábradlí činí 1400 mm. Skleněné zábradlí je konstruováno tak, že všechny skleněné hrany jsou chráněny 7. Vrstvené bezpečnostní sklo může být vyrobeno ze dvou různých druhů skla: Desky vrstveného bezpečnostního skla mají nejméně dvě vrstvy tvrzeného skla (tvrzené sklo) (EN :2004, EN ISO :2011, EN 14449:2005/AC:2005). Toto vrstvené bezpečnostní sklo je k dispozici v tloušťkách 12,76 mm (6+0,76+6), 16,76 mm (8+0,76+8), 20,76 mm (10+0,76+10) a 25,52 mm (12+1,52+12) a 31,52 mm (15+1,52+15). Vrstvené sklo je zařazeno podle normy EN 12600:2002 do třídy 1(B)1. Napětí na mezi pevnosti tvrzeného bezpečnostního skla musí být nejméně 120 N/mm 2. Desky vrstveného bezpečnostního skla tvořené minimálně z dvou vrstev floatovaného skla (EN 572-2:2012, EN ISO :2011, EN 14449:2005/AC:2005). Toto vrstvené bezpečnostní sklo je k dispozici v tloušťkách 20,76 mm (10+0,76+10) a 25,52 mm (12+1,52+12) a 31,52 mm (15+1,52+15). Vrstvené sklo je zařazeno podle normy EN 12600:2002 do třídy 1(B)1. Napětí na mezi pevnosti floatovaného skla musí být nejméně 45 N/mm 2. Hrany vrstveného bezpečnostního skla musí být jemně broušené a vyhlazené. Požadavky na páskový výbrus jsou uvedeny v technické dokumentaci. Skleněné tabule jsou spojeny mezivrstvou: fólie PVB (polyvinylbutyralová fólie) podle normy EN ISO 527-3:2003 (pevnost v tahu >20 N/mm 2, prodloužení při přetržení > 250 %) nebo alternativně SentryGlas Plus 5000 (SGP 5000) se smykovým spojením (pevnost v tahu >30 N/mm 2, prodloužení při přetržení > 300 %) podle německých předpisů stavebního dozoru Z ze dne a Z ze dne , udělených orgánem DIBt, 7 Skleněné hrany jsou chráněny pouze tehdy, jestliže vzdálenost mezi dvěma přilehlými skleněnými hranami nebo mezi skleněnými hranami a koncovými tyčemi, nosnou konstrukcí nebo jinými zúženími nepřekročí 30 mm nebo jestliže jsou hrany po celé délce trvale zajištěné pomocí madel nebo ochranných profilů hran.

5 1.5 Madlo Madlo neboli ochranný profil skleněné hrany se nasadí na horní hranu zábradlí. Případně je zapotřebí průběžně spojovací, zátěž přenášející madlo, aby byla zajištěna potřebná bezpečnost v případě poškození / částečného selhání některé ze skleněných desek zábradlí. Madlo může sloužit také jako ochrana skleněné hrany. Madlo sestává podle EN a EN z ušlechtilé oceli S235. Existují různá systémově specifická madla, jež mohou být použita jako spojující madla mající za účel rozložení zatížení. Je-li zapotřebí madlo přenášející zátěž, je třeba vzít v úvahu: ke spojení dvou profilů madla musí dojít nejméně ve vzdálenosti 750 mm od spojů skla. Jestliže se dva díly spojí napevno, může být tato vzdálenost 100 mm. na každém konci zábradlí musí být madlo napojeno na nosnou konstrukci (koncový sloupek, napojení na zeď atd.). oblast uchycení skla musí mít v případě spojujícího, zátěž rozdělujícího madla nejméně 15 mm. Jestliže není zapotřebí madlo přenášející zátěž, může takové madlo sloužit také jako ochranný profil skleněné hrany. V tomto případě madlo nemá statický význam a na výše uvedená omezení se nemusí brát zřetel. Místo madla může být rovněž použit ochranný profil skleněné hrany. Madlo, resp. ochranný profil skleněné hrany musí vždy spojovat rohy zábradlí s horními přechody od schodiště k vodorovné podlaze. Madlo se namontuje s profilem EPDM nasazeným na horní skleněné hraně, aby se zabránilo kontaktu mezi sklem a kovem. Alternativně může být mezera mezi sklem a madlem podle EN ISO 11600:2002 také vyplněna těsnící hmotou. Těsnící hmota musí být vůči sklu a spojovací fólií chemicky inertní. Všechny hlavní typy madel jsou vyobrazeny v příloze 4.

6 1.6 Účel použití Produkt je určen pro použití jako zábradlí ve veřejných a soukromých zařízeních na rovině nebo na nakloněné ploše / schodištích, jakož i pro jiné vertikální skleněné konstrukce s bezpečnostní funkcí, ale i bez ní. Slouží jako bezpečnostní bariéra a ochrana proti přepadnutí a musí si zachovat svou původní bezpečnostní funkci v případě částečného poškození nebo částečného selhání jakékoliv skleněné desky zábradlí, které by bylo způsobeno například špičatým předmětem. Systém může být montován v budovách a ve volném prostranství, kde bude odolné proti povětrnostním vlivům. Ustanovení, jakož i posudky a hodnocení v tomto evropském technickém certifikátu spočívají na předpokládané délce životnosti 8 konzolového konstrukčního skleněného zábradlí pro tento účel použití 20 let (10 let pro EPDM) od montáže, s předpokladem, že toto celoskleněné zábradlí bude řádně provedeno, namontováno, udržováno a používáno k určenému účelu (viz. bod 4 a 5 ETA). Tato ustanovení se opírají o aktuální stav techniky a dostupné vědomosti a zkušenosti. 8 Předpokládaná délka životnosti znamená, že skutečná délka životnosti po provedení měření podle příloh ETA a po vypršení této délky životnosti za normálních podmínek užívání bude případně značně delší, aniž by nastalo větší zhoršení jakosti, které by limitovalo zásadní požadavky. Skutečná délka životnosti vestavěného stavebního produktu závisí na okolních podmínkách, kterým je konstrukce vystavena, a na specifických podmínkách pro plánování, provedení, užívání a údržbu této konstrukce, které případně nejsou předmětem ETA. Z tohoto důvodu nemůže být vyloučeno, že skutečná délka životnosti stavebního produktu může být v takovýchto případech také kratší než předpokládaná délka životnosti.

7 2 Vlastnosti produktu a hodnocení 2.1 Vlastnosti produktu Rozměry, tolerance a charakteristické hodnoty materiálu Jednotlivé komponenty Celoskleněného zábradlí BALARDO Alu jsou zobrazeny v přílohách 1 až 4 a obšírně popsány v odstavcích 1.2 až 1.5. Komponenty, rozměry, tolerance a charakteristické hodnoty materiálu celoskleněného zábradlí, jež nejsou uvedeny v přílohách, musí odpovídat ustanovením v technické dokumentaci tohoto evropského technického certifikátu. 2.2 Hodnocení Obecně Posouzení použitelnosti Celoskleněného zábradlí BALARDO Alu pro předpokládaný účel použití z hlediska zásadních požadavků bylo provedeno v souladu s CUAP 04.04/56 Konzolová konstrukční skleněná zábradlí / balustrády (stav: říjen 2012) Zásadní požadavek č. 1: Mechanická pevnost a stabilita Žádná výkonnost není stanovena Zásadní požadavek č. 2: Protipožární ochrana Chování při hoření Kovové komponenty (hliník) celoskleněného zábradlí v odstavci 1.2 až 1.5 odpovídají z hlediska chování při hoření požadavkům třídy A1 podle EN :2007 A1:2009 a jsou v souladu s rozhodnutím Komise 96/603/ES, které bylo změněno rozhodnutím 2000/605/ES (Klasifikace bez další zkoušky). EPDM v bodě 1.3 a 1.5 odpovídá z hlediska chování při hoření požadavkům třídy E podle EN :2007. Chování při hoření vrstveného bezpečnostního skla se zařazuje do třídy F podle normy EN : Zásadní požadavek č. 3: Hygiena, zdraví, ochrana životního prostředí Uvolňování nebezpečných látek Podle prohlášení výrobce 9 neobsahuje žádné látky, které je nutno zařadit podle směrnice 67/548/EHS Rady a/nebo nařízení (ES) č. 1272/2008 jako nebezpečné a/nebo které jsou uvedeny v Seznamu nebezpečných látek EGDS, a/nebo látky, jež by snad byly nebezpečné pro uživatele konstrukce a životní prostředí, přičemž však je nutno brát na zřetel montážní podmínky stavebního produktu a z nich vyplývající scénáře při uvolnění nebezpečných látek. 9 V rámci doplnění specifických ustanovení tohoto evropského technického certifikátu, která se vztahují na nebezpečné látky, mohou produkty z oblasti působnosti tohoto certifikátu spadat pod další požadavky (například začleněná evropská legislativa a národní právní a správní předpisy). Aby se vyhovělo ustanovením této směrnice o stavebních produktech, musí být případně splněny rovněž tyto požadavky.

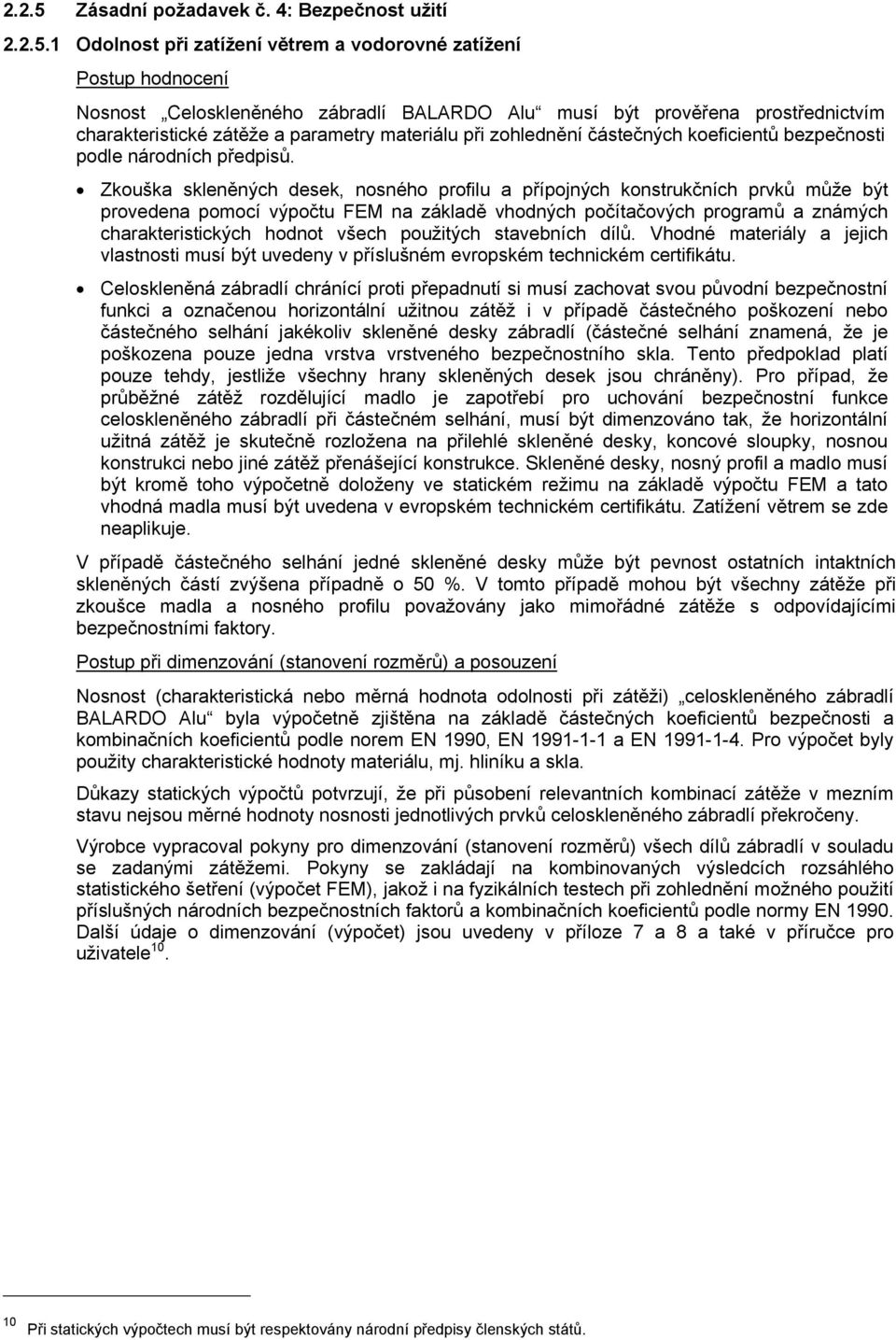

8 2.2.5 Zásadní požadavek č. 4: Bezpečnost užití Odolnost při zatížení větrem a vodorovné zatížení Postup hodnocení Nosnost Celoskleněného zábradlí BALARDO Alu musí být prověřena prostřednictvím charakteristické zátěže a parametry materiálu při zohlednění částečných koeficientů bezpečnosti podle národních předpisů. Zkouška skleněných desek, nosného profilu a přípojných konstrukčních prvků může být provedena pomocí výpočtu FEM na základě vhodných počítačových programů a známých charakteristických hodnot všech použitých stavebních dílů. Vhodné materiály a jejich vlastnosti musí být uvedeny v příslušném evropském technickém certifikátu. Celoskleněná zábradlí chránící proti přepadnutí si musí zachovat svou původní bezpečnostní funkci a označenou horizontální užitnou zátěž i v případě částečného poškození nebo částečného selhání jakékoliv skleněné desky zábradlí (částečné selhání znamená, že je poškozena pouze jedna vrstva vrstveného bezpečnostního skla. Tento předpoklad platí pouze tehdy, jestliže všechny hrany skleněných desek jsou chráněny). Pro případ, že průběžné zátěž rozdělující madlo je zapotřebí pro uchování bezpečnostní funkce celoskleněného zábradlí při částečném selhání, musí být dimenzováno tak, že horizontální užitná zátěž je skutečně rozložena na přilehlé skleněné desky, koncové sloupky, nosnou konstrukci nebo jiné zátěž přenášející konstrukce. Skleněné desky, nosný profil a madlo musí být kromě toho výpočetně doloženy ve statickém režimu na základě výpočtu FEM a tato vhodná madla musí být uvedena v evropském technickém certifikátu. Zatížení větrem se zde neaplikuje. V případě částečného selhání jedné skleněné desky může být pevnost ostatních intaktních skleněných částí zvýšena případně o 50 %. V tomto případě mohou být všechny zátěže při zkoušce madla a nosného profilu považovány jako mimořádné zátěže s odpovídajícími bezpečnostními faktory. Postup při dimenzování (stanovení rozměrů) a posouzení Nosnost (charakteristická nebo měrná hodnota odolnosti při zátěži) celoskleněného zábradlí BALARDO Alu byla výpočetně zjištěna na základě částečných koeficientů bezpečnosti a kombinačních koeficientů podle norem EN 1990, EN a EN Pro výpočet byly použity charakteristické hodnoty materiálu, mj. hliníku a skla. Důkazy statických výpočtů potvrzují, že při působení relevantních kombinací zátěže v mezním stavu nejsou měrné hodnoty nosnosti jednotlivých prvků celoskleněného zábradlí překročeny. Výrobce vypracoval pokyny pro dimenzování (stanovení rozměrů) všech dílů zábradlí v souladu se zadanými zátěžemi. Pokyny se zakládají na kombinovaných výsledcích rozsáhlého statistického šetření (výpočet FEM), jakož i na fyzikálních testech při zohlednění možného použití příslušných národních bezpečnostních faktorů a kombinačních koeficientů podle normy EN Další údaje o dimenzování (výpočet) jsou uvedeny v příloze 7 a 8 a také v příručce pro uživatele Při statických výpočtech musí být respektovány národní předpisy členských států.

9 Odolnost proti nárazu montovaného systému Nárazová bezpečnost byla prověřena. Zkouška byla provedena zkušebními přístroji podle normy EN 12600:2004. Výška pádu byla nejméně 700 mm. Text nárazem kyvadla byl proveden na 3 až 4 bodech uvnitř plochy podle odstavce CUAP. Výška pádu kyvadla byla na 700 a 900 mm. Navíc bylo provedeno více rozhodujících testů s výškou pádu 1200 mm. Testy byly provedeny na celoskleněných zábradlích s jednou tabulí, jakož i s více tabulemi, na skleněných prvcích spojených průběžným madlem přenášejícím zátěž s tím, že tyto skleněné prvky mají různé šířky, se spojením madla s nosnou spodní konstrukcí, jakož i bez tohoto spojení. Testy byly uznány jako úspěšné, neboť byly splněny následující požadavky: nárazové těleso skleněnou desku neprorazilo, ani nepoškodilo, skleněná deska nebyla vytržena ze své nosné konstrukce a během testu neodpadly žádné úlomky ze skleněné desky Zásadní požadavek č. 5: Zvuková izolace Žádná výkonnost není stanovena Zásadní požadavek č. 6: Energetická úspora a tepelná izolace Žádná výkonnost není stanovena. 2.3 Životnost a dlouhodobé působení montovaného systému Životnost Životnost Celoskleněného zábradlí BALARDO Alu z hlediska účelu použití a uplatnění zásadních požadavků ER2, ER3 a ER4 je odhadována jako dostatečná. Na ochranu proti korozi ocelových konstrukčních dílů se vztahuje norma EN ISO 12944:1998. Kromě toho musí být dodrženy ustanovení normy EN : Užitná způsobilost Užitná způsobilost Celoskleněného zábradlí BALARDO Alu z hlediska účelu použití a uplatnění požadavků ER2, ER3 a ER4 je odhadována jako dostatečná. Upozornění: V některých členských státech platí případně doplňkové požadavky pro různé vlastnosti (například nutné mechanické zajištění jednotlivých celoskleněných zábradlí BALARDO Alu). Takovéto doklady nebo konkrétní dokumenty musí být uvedeny zvlášť mimo evropského technického certifikátu Označení musí být opatřeno označením CE podle odstavce 3.3. Všechny jednotlivé konstrukční díly jsou popsány v bodě 2.

10 3 Hodnocení a potvrzení shody a označení CE 3.1 Systém potvrzení o shodě V souhlasu s rozhodnutím Evropské komise se řízení o shodě stanovují podle 2003/656/EG (Úřední věstník Evropské unie č. L 231 ze 17. září 2003). Tento systém potvrzování shody je popsán takto: Systém 1: Certifikace shody produktu prostřednictvím autorizovaného certifikačního orgánu na základě: (a) Úkolů výrobce: (1) vlastní výrobní kontrola v podniku samém; (2) další kontrola vzorků vybraných v podniku podle stanoveného zkušebního plánu; (b) Úkoly autorizovaného orgánu: (3) první kontrola produktu; (4) první kontrola podniku a vlastní výrobní kontroly samotného podniku; (5) průběžný dohled, posuzování a uznávání vlastní výrobní kontroly. Upozornění: autorizované orgány mohou být také označeny jako notifikované orgány. 3.2 Kompetence Úkoly výrobce Vlastní kontrola výroby prováděná v podniku samém Výrobce musí provádět stálý vlastní dohled nad výrobou. Všechny údaje, požadavky a předpisy aplikované výrobcem musí být systematicky zaznamenávány formou písemných provozních a procedurálních předpisů, včetně záznamů o dosažených výsledcích. Vlastní výrobní kontrola musí zajistit, aby produkt byl v souladu s tímto evropským technickým certifikátem. Výrobce může používat pouze výchozí materiály, které jsou uvedeny v technické dokumentaci tohoto evropského technického certifikátu. Vlastní výrobní kontrola musí být v souladu se Zkušebním plánem z evropského technického certifikátu ETA 13/0828, vydaného , jež je součástí technické dokumentace tohoto evropského technického certifikátu. Tento Zkušební plán je stanoven v souvislosti se systémem vlastní výrobní kontroly, provozovaném výrobcem, a je uložen u Slovinského institutu pro stavební techniku. Výsledky vlastní výrobní kontroly musí být zaznamenávány a vyhodnocovány v souladu s ustanoveními Zkušebního plánu Ostatní úkoly výrobce Výrobce musí za účelem provádění opatření podle odstavce na základě smlouvy pověřit orgán, který je podle odstavce 3.1 autorizován pro oblast skleněných zábradlí chránící proti přepadnutí. Proto musí výrobce Zkušební plán podle odstavců a předložit autorizovanému orgánu nebo zúčastněným úřadům. Výrobce musí odevzdat prohlášení o shodě s tím, že konstrukční / stavební výrobek je v souladu s ustanoveními tohoto evropského technického certifikátu ETA 13/0828, uděleném Stanovený zkušební plán je uložen u Slovinského institutu pro stavební techniku a bude vydán výhradně autorizovaným orgánům, podílejícím se na řízení o potvrzení shody.

11 3.2.2 Úkoly autorizovaných orgánů Autorizovaný orgán musí v souladu s ustanoveními Zkušebního plánu ze dne , který je součástí evropského technického certifikátu ETA 13/0828, uděleného provádět následující úkoly: první kontrola podniku a vlastní podnikové výrobní kontroly, průběžný dohled, posuzování a uznávání vlastní výrobní kontroly podniku. Autorizovaný orgán musí zaznamenávat podstatné body výše uvedených opatření a dokumentovat v písemné zprávě dosažené výsledky a závěry. Autorizovaný orgán, který má smluvní vztah s výrobcem, musí udělit potvrzení o shodě ES s uvedením, že produkt odpovídá předpisům tohoto evropského certifikátu. Jestliže ustanovení evropského technického certifikátu a Zkušebního plánu nebudou splňovány, je povinností certifikačního orgánu toto potvrzení o shodě odebrat a neprodleně informovat Slovinský institut pro stavební techniku. 3.3 Označení CE Označení CE musí být umístěno na produktu samotném, resp. na etiketě upevněné na tomto produktu, na obalu a průvodních dokumentech, jako např. ES Prohlášení o shodě. Za písmeny CE je nutné případně uvést identifikační číslo certifikačního orgánu, jakož i následující doplňující údaje: identifikační číslo autorizovaného certifikačního orgánu, jméno a adresa nebo označení výrobce a výrobního podniku, poslední obě čísla roku, ve kterém bylo označení CE umístěno, číslo potvrzení/certifikátu o shodě ES, číslo evropského technického certifikátu, kategorie užití, označení nebezpečných látek.

12 Příklad pro označení CE a doplňující informace pro. značka CE 1234 GLASSLINE GmbH Industriestrasse 7-8 DE Adelsheim CPD-0321 xxxx xxxx identifikační číslo autorizovaného certifikačního orgánu jméno a adresa výrobce (právní osoby odpovědné za výrobu) poslední obě čísla roku umístění znaku CE číslo certifikátu ES pro produkt číslo Evropského technického certifikátu kategorie užití označení nebezpečných látek 4 Předpoklady, za kterých byla upotřebitelnost produktu pro plánovaný účel použití posouzena pozitivně 4.1 Výroba Evropský technický certifikát byl udělen pro tento produkt na základě odsouhlasených údajů a informací, jež jsou uloženy u Slovinského institutu pro stavební techniku a slouží k identifikaci posuzovaného a hodnoceného produktu. Změny produktu nebo výrobního postupu, které by mohly vést k tomu, že by uložené údaje/data a informace již nebyly správné, musí být před zavedením takovýchto změn a postupů oznámeny Slovinskému institutu pro stavební techniku. Slovinský institut pro stavební techniku rozhodne, zda takovéto změny mají vliv na certifikát a následně na platnost označení CE, nebo nikoliv, případně stanoví, zda je zapotřebí dodatečné posouzení nebo změna certifikátu. 4.2 Projektování budovy Místní stavební předpisy Pro každou dodávku musí být zpracován popis relevantních požadavků ohledně provedení, chování při hoření nebo bezpečnosti užití jako podklad pro výrobu a dimenzování Celoskleněného zábradlí BALARDO Alu. V některých členských zemích platí i doplňkové požadavky na různé vlastnosti (např. nutné mechanické zajištění nebo jiné požadavky na bezpečnost užití...) jednotlivých celoskleněných zábradlí. Výkazy podle přílohy 7, včetně prokázání stability, musí odpovídat požadavkům, které existují v členských zemích, v nichž bude zábradlí montováno. Tento postup se na základě evropského technického certifikátu v žádném případě nemění.

13 4.2.2 Dimenzování Každé Celoskleněné zábradlí Balardo Alu je dimenzováno v souladu s požadavky tohoto technického certifikátu a platnými požadavky a předpisy ve členských zemích, ve kterých je zábradlí montováno. Na základě evropského technického certifikátu pro Celoskleněné zábradlí BALARDO Alu se tento postup v žádném případě nemění. U každého Celoskleněného zábradlí BALARDO Alu se stanovuje mechanická pevnost a stabilita na každý jednotlivý nosný konstrukční prvek a jejich spoje podle normy EN 1990 a relevantní části EN 1991, jakož i podle ustanovení evropského technického certifikátu a platných požadavků a předpisů ve členských zemích. Rozměry a charakteristické hodnoty materiálu uvedené v tomto evropském technickém certifikátu jsou dodrženy. Stanovení pro mezní stav je provedeno statikem se zkušeností v oblasti kovových a skleněných konstrukcí podle postupu uvedeném v příloze 7 tohoto ETA Spodní konstrukce Spodní konstrukce (deska, nosník...) není předmětem tohoto evropského technického certifikátu. Z hlediska přípustných tolerancí musí být dodrženy platné požadavky a předpisy členských států, ve kterých je zábradlí montováno, jakož i údaje výrobce. 4.3 Provedení prací Práce musí být provedeny podle údajů výrobce. Výrobce předá provádějícímu podniku návod k montáži se všemi potřebnými údaji ohledně prací na místě. V návodu k montáži je poukázáno na to, že veškeré konstrukční díly Celoskleněného zábradlí BALARDO Alu musí být před zabudováním důkladně zkontrolovány z hlediska jakosti a poškozené díly nesmí být použity. Shodu montovaného zábradlí s ustanoveními tohoto evropského technického certifikátu musí potvrdit provádějící subjekt/podnik. Zabudované zábradlí musí splňovat stavební předpisy platné ve členských státech, v nichž je zábradlí montováno. V daném členském státě musí být dodrženy postupy k prokázání, že stavební předpisy jsou řádně dodržovány. Na základě evropského technického certifikátu pro celoskleněné zábradlí se tento postup v žádném případě nemění. 4.4 Doprava a uskladnění Platí údaje výrobce ohledně dopravy a skladování. Tyto pokyny musí obsahovat zvláštní opatření za účelem ochrany před povětrnostními podmínkami, které mohou konstrukční díly nebo celý konstrukční prvek poškodit. 4.5 Použití, údržba a oprava Pokud se týká předpokládané doby životnosti, tak je zapotřebí pravidelná údržba. Výrobce musí na celoskleněné zábradlí umístit následující údaje: údaje o druhu údržby a četnosti údržby. Platí údaje výrobce. 12 U statických výpočtů musí být zohledněny národní předpisy členských států.

14 5 Upozornění pro výrobce Je na výrobci, aby zajistil, že všichni zúčastnění budou informování o ustanoveních podle odstavců 1, 2 a 4 (včetně uvedených příloh). Tato informace může být například zprostředkována předáním exempláře evropského technického certifikátu. Kromě toho musí být na obalu nebo v přiloženém popisu uvedeny všechny údaje, které jsou pro montáž relevantní. Za tímto účelem by měly být především použity obrázky. Vedoucí odborný znalec: Franc Capuder, M.Sc. (Civ.Eng.) Vedoucí orgánu pro technické certifikáty: Franc Capuder, M.Sc. (Civ.Eng.)

15 C B A4 A3 (Těsnící chlopeň) A1 Napojení na spodní konstrukci Spodní konstrukce A2 A1 Nosný profil 9 různých průtlačně lisovaných hliníkových profilů podle EN AW 6063 T66, se systémovými otvory, výška cca mm - Napojení shora: TOP 1, TOP 2, TOP 3, TOP 4, TOP 1-HD, TOP 2-HD - Napojení postranně: SIDE 1, SIDE 2, SIDE 1-HD A2 Upínka EPDM-Upínka, délka cca mm A3 Klínový pás seřizovací a klínový pás z EPDM, tloušťka 8 až 12 mm, délka cca mm A4 Upínací tyč seřizovací a upevňovací tyč z POM, průměr Ø7 - Ø13 mm, délka cca B Skleněná Vrstvené bezpečnostní sklo (s PVB 0,76 nebo 1,52 mm) tabule - VSG-ESG 2x6, 2x8, 2x10, 2x12 a 2x15 (mm) - VSG-Float 2x10, 2x12, 2x15 (mm) C Madlo ochranný profil skleněné hrany nebo madlo rozkládající zatížení, podle míry zátěže Příloha 1 Příčný řez, hlavní díly zábradlí

16 TOP 1 TOP 2 TOP 3 TOP 4 SIDE 1 SIDE 2 TOP 1-HD TOP 2-HD SIDE 1-HD Příloha 2 Nosné profily

17 Skleněná konstrukce a ochrana hran A Skleněná tabule ESG 6, 8, 10, 12 nebo 15 mm (EN :2004 a EN ,-2) nebo Float 10, 12 nebo 15 mm (EN 572-2: ) B Mezivrstva fólie PVB (polyvinylbutyralová fólie) (EN ISO 527-3: ) nebo SentryGlas Plus 5000 mezivrstva se smykovým spojením (Z a Z ) C D E F ochranný profil hrany: ocelový profil (te 0,8 mm) nebo hliníkový profil (te 1,0 mm) vzdálenost mezi přilehlými skleněnými deskami nebo jinými konstrukcemi požadavky na úpravu hrany skla: jemně broušená nebo vyleštěná/vyhlazená namáhaná plocha A B A C D F E D C (horizontální příčný řez) Konstrukce skleněné desky a rozměry Skleněná konstrukce Výška skla pravoúhlé skleněné desky Šířka skla zkosené skleněné Hs [mm] Bs [mm] Bs [mm] Alternativní označení VSG-ESG 2 x 6, PVB 0,76 mm VSG/ESG 66.2 VSG-ESG 2 x 8, PVB 0,76 mm VSG/ESG 88.2 VSG-ESG 2 x 10, PVB 0,76 mm VSG/ESG VSG-Float 2 x 10, PVB 0,76 mm VSG VSG-ESG 2 x 12, PVB 1,52 mm VSG/ESG VSG-Float 2 x 12, PVB 1,52 mm VSG VSG-ESG 2 x 15, PVB 1,52 mm VSG/ESG VSG-Float 2 x 15, PVB 1,52 mm VSG Alternativně k PVB může být použita krycí fólie nebo SentryGlas Plus 5000 se smykovým spojením podle německých předpisů stavebního dozoru Z ze dne a Z ze dne , udělené orgánem DIBt Berlin. Jednovrstvé bezpečnostní sklo bez požadavku na rázovou pevnost s Bs = mm (například jedna jednotlivá skleněná tabule mezi dvěma nosnými prvky nebo jedna jednotlivá skleněná tabule mezi dvěma rohy zábradlí, se spojujícím madlem) není předmětem tohoto evropského technického certifikátu. Příloha 3 (1/2) Skleněné tabule

18 Formy skleněných tabulí Pravoúhlé a trapézovité skleněné desky Zkosené skleněné desky / modelové tabule a) rovnoběžníkový b) úhlovitý přechod Přípustné dutiny skla Dutiny se omezují na skleněné desky VSG-ESG 2x10 a 2x12 a 2x15 mm. Ve spodní oblasti jsou přípustné dutiny pouze do výšky 200x500 mm. Pro dutiny v horní oblasti nejsou žádná omezení. Otvory a díry ve skle jsou nepřípustné. Všechny provozem namáhané hrany skla musí být příslušně chráněny. Příloha 3 (2/2) Skleněné tabule

19 Madlo Madlo přenášející zátěž Materiál: ušlechtilá ocel, třída pevnosti S 235 A madlo U profil: B kulaté madlo: C oválné madlo: b / h / t [mm] d / t [mm] D1 / D2 / t [mm] U 25 / 20 / 1,5 Ø 42,4 / 1,5 80 / 40 / 1,5 U 30 / 27 / 3 Ø 48,3 / 1,5 U 40 / 37 / 3 Ø 60,3 / 1,5 U 44 / 39 / 5 U 50 / 40 / 6 (A 24mm, B 24mm) Ochranný profil skleněné hrany Materiál: ušlechtilá ocel Příloha 4 Madlo ochranný profil skleněné hrany

20 C C B A Napojení shora Koncový prvek / min.2 napojení A Napojení ze strany Koncový prvek / min. 2 napojení A A Nosný profil 9 různých průtlačně lisovaných hliníkových profilů podle EN AW 6063 T66, se systémovými otvory, výška cca mm - Napojení shora: TOP 1, TOP 2, TOP 3, TOP 4, TOP 1-HD, TOP 2-HD - Napojení postranně: SIDE 1, SIDE 2, SIDE 1-HD B Zasklení Vrstvené bezpečnostní sklo - VSG-ESG 2x6, 2x8, 2x10, 2x12 a 2x15 (mm) - VSG-Float 2x10, 2x12 a 2x15 (mm) C Madlo Ochranný profil skleněné hrany nebo madlo rozkládající zátěž, podle zatížení (viz příloha 4 a 7) Bs mm, Hs mm A - Rozestup mezi upevněními podle výpočtu ukotvení (kotevní čepy, šrouby atd.) Viz. také rozestup upevnění, příloha 7(10/10): - A 250 (500) mm u TOP 1, TOP 2, SIDE 1, SIDE 2, - A 100 (200) mm u TOP 3, TOP 4, TOP 1-HD, TOP 2-HD, SIDE 1-HD Příloha 5 Systémové komponenty použití v rovině

21 C Koncový prvek / min. 2 napojení C A B Koncový prvek / min. 2 napojení Napojení shora A A Napojení ze strany A Nosný profil 9 různých průtlačně lisovaných hliníkových profilů se systémovými otvory, výška cca mm - Napojení postranně: SIDE 1, SIDE 2, SIDE 1-HD - Napojení shora, na nakloněné ploše: TOP 1, TOP 2, TOP 3, TOP 4, TOP 1- HD, TOP 2-HD B Zasklení Vrstvené bezpečnostní sklo - VSG-ESG 2x6, 2x8, 2x10, 2x12 a 2x15 (mm) C Madlo Ochranný profil skleněné hrany nebo madlo rozkládající zátěž, podle zatížení (viz příloha 4 a 7) Bs mm, Hs mm A - Rozestup mezi upevněními podle výpočtu ukotvení (kotevní čepy, šrouby atd.) Viz. také rozestup upevnění, příloha 7(10/10): - A 250 (500) mm u TOP 1, TOP 2, SIDE 1, SIDE 2, - A 100 (200) mm u TOP 3, TOP 4, TOP 1-HD, TOP 2-HD, SIDE 1-HD Příloha 6 Systémové komponenty použití na nakloněných plochách

22 Statická zjištění (důkazy) skleněných desek Permanentní stav dimenzování bezpečnostní funkce a stabilita při stálém a střídavém zatížení Skleněné zábradlí si musí zachovat plnou funkčnost a stabilitu při definovaném - stálém zatížení (systémově specifické zatížení) a - střídavém zatížení (horizontální provozní zátěž, jako přímkové zatížení podlé zábradlí a zatížení větrem v jakémkoliv směru jako plošné zatížení na ploše skla) Mimořádný stav dimenzování bezpečnostní funkce při částečném selhání skla Skleněné zábradlí si musí zachovat svou původní bezpečnostní funkci také v případě částečného selhání jakékoliv skleněné desky zábradlí při působení ostrého předmětu. Jestliže jsou chráněny všechny hrany skla, může být poškozena pouze jedna vrstva obrácena k provozní ploše. Skleněné hrany jsou považovány za chráněné, jestliže: - jsou vzdálenosti mezi dvěma přilehlými skleněnými hranami (spárami) nebo mezi skleněnými hranami a jinými přípojovými prvky (např. sloupek, nosná konstrukce) 30 mm nebo - jestliže jsou hrany trvale jištěny po celé délce nějakým vhodným ochranným profilem skleněných hran nebo madlem. V případě částečného poškození skla rozlišujeme dva statické systémy: Statický systém I: Zbylá intaktní skleněná vrstva může čelit sama celé provozní zátěži působící na skleněnou desku. Pro toto skleněné zábradlí není žádné průběžné madlo se spojující funkcí pro zachování bezpečnostní funkce zapotřebí. Madlo je staticky podružné, a proto je použitelné bez statického omezení. Je klasifikováno jako ochrana skleněné hrany. Místo madla může být použit i individuální ochranný profil hrany. Statický systém II: Pro toto zábradlí je zapotřebí průběžné, zátěž rozkládající madlo se spojující funkcí pro zachování bezpečnostní funkce. Část provozního zatížení jedné poškozené skleněné desky se prostřednictvím madla rozdělí na přilehlé intaktní skleněné desky nebo jiné nosné prvky. Madlo musí být dostatečně silné, aby rozložilo odpovídající množství nadbytečné horizontální provozní zátěže na přilehlé skleněné desky nebo koncové sloupky, nosné konstrukce nebo jiné nosné prvky. Přilehlé skleněné desky musí odolat tomuto nadměrnému zatížení v kombinaci s horizontální hlavní provozní zátěží. Musí se zohlednit zároveň i jedna poškozená skleněná deska zábradlí jako mimořádný zátěžový případ. Příloha 7 (1/10) Informace o dimenzování

23 Vstupy pro statická zjištění (důkazy) charakteristická horizontální zátěž podle EN v [kn/m] Horizontální provozní zátěž činí v opačném směru 50 % nominální provozní zátěže q k, avšak minimálně 0,5 kn/m charakteristické zatížení větrem podle EN v [kn/m²] Výška skla v [mm] kumulativní tloušťka skla v [mm] (pouze sklo bez mezivrstvy, např.: 2x10 t=20 mm) (Alternativně může být vypočítána potřebná tloušťka skla t req ). minimální šířka skla [mm] maximální šířka přilehlé skleněné desky [mm] úhel k rovině / úhel schodiště [ ] (rovnoběžník) vzdálenost mezi přípojovými konstrukčními prvky (vzdálenost mezi osou úhlu) Upínací výška úchytu skla v nosném profilu [mm] Nosný profil 90 TOP 1 4, SIDE 1 a TOP 1-HD a SIDE 1-HD 150 TOP 2-HD částečný koeficient bezpečnosti pro provozní zátěže (proměnné zátěže ) částečný koeficient bezpečnosti pro zatížení větrem (proměnné zátěže ) kombinační koeficient pro provozní zatížení kombinační koeficient pro zatížení větrem kombinační koeficient pro quasi-stálé střídavé zatížení (,, podle platných norem a národních příloh) Příloha 7 (2/10) Informace o dimenzování

24 Normální situace dimenzování důkazy při stálých a proměnných vlivech Důkaz je splněn, jestliže 1 - vyměřovací hodnota nosnosti skla (přípustné pnutí skla) v [N/mm²] : charakteristické pnutí [N/mm²] pod horizontálním zatížením : charakteristické pnutí [N/mm²] pod horizontálním zatížením : a a základní hodnoty pnutí při horizontální zátěži a zatížení větrem (tab. 1) 2 a přepočítávací koeficient na základě smykového spojení mezivrstvy - vrstvené bezpečnostní sklo s mezivrstvou PVB (tab. 2) - vrstvené bezpečnostní sklo s mezivrstvou SGP: a a přepočítávací koeficient na základě nakloněné plochy (rovnoběžníkové tabule) - nakloněná plocha nebo schodiště / skleněné desky v rovnoběžníkové formě (tab. 3) - rovina / pravoúhlé skleněné desky: a 1 Pro deterministické dimenzování s jedním všeobecným bezpečnostním koeficientem pro sklo musí být hodnoty částečného bezpečnostního koeficientu a stanoveny na 1 (například při dimenzování podle německých technických předpisů TRLV a TRAV, s přípustným pnutím skla 50 N/mm² pro ESG a 22,5 N/mm² pro Float v případě intaktního skla, nebo násobené 1,5 pro dimenzování jedné částečně poškozené skleněné desky, statický systém I a II). Nemají-li být horizontální zátěže a zatížení větrem kombinovány, musí se hodnota kombinačních koeficientů a stanovit na 0. 2 Výpočet na modelu FEM při těchto podmínkách: = 1,0 kn/m, = 1,0 kn/m², Hs = 1,0 m, Bs.min = 1,0 m, Bs.max = 1,0 m, t = 20 mm (VSG 2x10), e = 90 mm. Příloha 7 (3/10) Informace o dimenzování

25 Dimenzování mimořádné situace / selhání jedné vrstvy skla: Statický systém I: Důkazy pro mimořádný zátěžový případ jednovrstevného bezpečnostního jsou splněny. Jedno madlo slouží pouze jako ochrana skleněné hrany. Pro toto skleněné zábradlí není žádné průběžné madlo přenášející zátěž pro uchování bezpečnostní funkce v případě selhání jedné vrstvy skla zapotřebí. Statický systém II: Mimořádný zátěžový případ musí být zjištěn/doložen zvlášť. Madlo musí rozložit horizontální zátěž na skleněné desky nebo koncové sloupky, nosné konstrukce nebo jiné nosné prvky: - měrná hodnota nosnosti skla (přípustné pnutí skla) v [N/mm²] 1 Důkazy u statického systému II: Důkaz je splněn, jestliže - měrná hodnota nosnosti skla (přípustné pnutí skla) v [N/mm²] 1 : charakteristická hodnota pnutí v [N/mm²] pod horizontální zátěží : základní hodnoty pnutí v případě mimořádného zatížení (tab. 1) (Mimořádné zatížení je zatížení, které je rozloženo prostřednictvím madla v případě poškozené přilehlé skleněné desky) přepočítávací koeficient na základě poměru dvou vedle sebe přilehlých skleněných desek v případě mimořádného zatížení (tab. 4) přepočítávací koeficient na základě smykového spojení mezivrstvy - vrstvené bezpečnostní sklo s mezivrstvou PVB (tab. 2) - vrstvené bezpečnostní sklo s mezivrstvou SGP : a přepočítávací koeficient na základě nakloněné plochy (rovnoběžníkové tabule): - nakloněná plocha nebo schodiště / skleněné desky v rovnoběžníkové formě (tab. 3) - rovina / pravoúhlé skleněné desky: a 1 Například při dimenzování podle německých technických předpisů TRLV a TRAV, s přípustným pnutím skla 75 N/mm² pro ESG a 33,75 N/mm² pro Float, statický systém I a II. Příloha 7 (4/10) Informace o dimenzování

26 Tabulka 1: Základní hodnoty pnutí pro sklo v N/mm² Tab. 1 Systémový typ Top 1 Top 2 Top 3 Top 4 Side 1 Side 2 Top 1 HD Top 2 HD Side 1 HD 27,99 28,01 28,05 27,42 27,63 28,57 27,29 26,69 27,82 12,36 12,38 12,39 12,32 12,26 12,58 12,10 11,41 12,39 37,06 37,09 37,08 36,69 37,01 37,10 36,31 34,63 35,80 Tabulka 2: Přepočítávací koeficient na základě smykového spojení mezivrstvy tab. 2 přípustná tuhost ve smyku mezivrstvy ve vrstevném bezpečnostním sklu (PVB) 0% >0-5% >5-10% >10-20% >20-30% >30-40% >40-50% >50-60% >60-70% >70-80% >80-90%>90-100% SGP mezivrstva 1,00 0,81 0,73 0,64 0,59 0,56 0,53 0,51 0,49 0,48 0,46 0,45 0,39 1,00 0,80 0,72 0,65 0,60 0,57 0,55 0,53 0,51 0,49 0,48 0,47 0,41 1,00 0,87 0,77 0,68 0,62 0,58 0,55 0,52 0,50 0,48 0,46 0,45 0,39 PVB - spolupůsobící modul pružnosti ve smyku při 100 % G=1 N/mm², poissonovo číslo μ 0,5 SGP - jednovrstevné bezpečnostní sklo VSG-ESG s mezivrstvou SGP s modulem pružnosti ve smyku G=4 N/mm², poissonovo číslo μ = 0,49 Tabulka 2: Přepočítávací koeficient na základě nakloněné plochy (rovnoběžníkové tabule) tab. 3 Úhel sklonu α [ ] 0-5 >5-10 >10-15 >15-20 >20-25 >25-30 >30-35 > ,00 1,03 1,18 1,28 1,35 1,37 1,36 1,30 1,00 1,17 1,21 1,23 1,24 1,22 1,19 1,13 1,00 1,23 1,32 1,39 1,44 1,48 1,49 1,48 Příloha 7 (5/10) Informace o dimenzování

27 Tabulka 4: Koeficient v šířkovém poměru dvou sousedících skleněných desek při mimořádném zatížení tab. 4 B S.max [mm] ,97 1,01 1,06 1,10 1,15 1,19 1,23 1,28 1,32 1,37 1,41 1,45 1,50 1,54 1,59 1,63 1,67 1,72 1,76 1,81 1,85 1,89 1,94 1,98 2,03 2, ,99 1,03 1,07 1,11 1,15 1,19 1,23 1,27 1,30 1,34 1,38 1,42 1,46 1,50 1,54 1,58 1,62 1,66 1,70 1,74 1,78 1,82 1,86 1,90 1, ,00 1,04 1,08 1,11 1,15 1,19 1,22 1,26 1,29 1,33 1,37 1,40 1,44 1,48 1,51 1,55 1,58 1,62 1,66 1,69 1,73 1,77 1,80 1, ,02 1,05 1,09 1,12 1,15 1,19 1,22 1,25 1,29 1,32 1,35 1,39 1,42 1,46 1,49 1,52 1,56 1,59 1,62 1,66 1,69 1,72 1, ,03 1,06 1,10 1,13 1,16 1,19 1,22 1,25 1,28 1,32 1,35 1,38 1,41 1,44 1,47 1,50 1,54 1,57 1,60 1,63 1,66 1, ,05 1,08 1,11 1,14 1,16 1,19 1,22 1,25 1,28 1,31 1,34 1,37 1,40 1,43 1,46 1,49 1,52 1,55 1,58 1,61 1, ,06 1,09 1,12 1,14 1,17 1,20 1,23 1,26 1,28 1,31 1,34 1,37 1,40 1,42 1,45 1,48 1,51 1,54 1,56 1, ,07 1,10 1,12 1,15 1,18 1,20 1,23 1,26 1,28 1,31 1,34 1,37 1,39 1,42 1,45 1,47 1,50 1,53 1, ,08 1,11 1,13 1,16 1,19 1,21 1,24 1,26 1,29 1,31 1,34 1,36 1,39 1,42 1,44 1,47 1,49 1, ,09 1,12 1,14 1,17 1,19 1,22 1,24 1,27 1,29 1,31 1,34 1,36 1,39 1,41 1,44 1,46 1, ,10 1,13 1,15 1,18 1,20 1,22 1,25 1,27 1,29 1,32 1,34 1,36 1,39 1,41 1,44 1,46 BS.min [mm] ,12 1,14 1,16 1,18 1,21 1,23 1,25 1,28 1,30 1,32 1,34 1,37 1,39 1,41 1, ,13 1,15 1,17 1,19 1,21 1,24 1,26 1,28 1,30 1,32 1,35 1,37 1,39 1, ,14 1,16 1,18 1,20 1,22 1,24 1,26 1,29 1,31 1,33 1,35 1,37 1, ,15 1,17 1,19 1,21 1,23 1,25 1,27 1,29 1,31 1,33 1,35 1, ,15 1,18 1,20 1,22 1,24 1,26 1,28 1,30 1,32 1,34 1, ,16 1,18 1,20 1,22 1,24 1,26 1,28 1,30 1,32 1, ,17 1,19 1,21 1,23 1,25 1,27 1,29 1,31 1, ,18 1,20 1,22 1,24 1,26 1,28 1,29 1, ,19 1,21 1,23 1,25 1,26 1,28 1, ,20 1,22 1,24 1,25 1,27 1, ,21 1,23 1,24 1,26 1, ,22 1,23 1,25 1, ,22 1,24 1, ,23 1, ,24 U mezihodnoty musí být použita nejbližší větší hodnota pro. U šířkového poměru přilehlých skleněných desek (B S.min /B S.max ) větším než 1:2 musí být proveden zvláštní statický výpočet madla, nezávisle na tomto evropském technickém certifikátu (platí pro statický systém II). Příloha 7 (6/10) Informace o dimenzování

28 Dimenzování potřebné tloušťky skla Alternativně ke statickým důkazům může být provedeno dimenzování potřebné tloušťky skla t_req také výpočtem; můžeme volit mezi Statickým systémem I a Statickým systémem II, podle konstrukčních možností nebo požadavků systémové aplikace: Dodatečné dimenzování pro systémy, které nevyžadují žádné madlo přenášející zátěž (Statický systém I) (Tab.5) Dodatečné dimenzování u systémů s madlem přenášejícím zátěž (Statický systém II) (Omezení pro,, a madla je nutné vzít v úvahu podle tab. 5 a 6.) (Tab.5) Tabulka5 [mm] 12 > > > > [mm] Skleněná tabule VSG 2x6 VSG 2x8 VSG 2x10 VSG 2x12 VSG 2x15 - kumulativní tloušťka skla v [mm] (pouze sklo bez mezivrstvy např.: VSG 2 x 10 t = 20 mm). Druh skla (ESG nebo Float) je závislý na hodnotě použité v postupu dimenzování. - měrná hodnota nosnosti skla (přípustné pnutí skla) 1 1 Pro deterministické dimenzování s jedním všeobecným bezpečnostním koeficientem pro sklo musí být hodnoty částečného bezpečnostního koeficientu a stanoveny na 1 (například při dimenzování podle německých technických předpisů TRLV a TRAV, s přípustným pnutím skla 50 N/mm² pro ESG a 22,5 N/mm² pro Float v případě intaktního skla, nebo násobené 1,5 pro dimenzování jedné částečně poškozené skleněné desky, statický systém I a II). Nemají-li být horizontální zátěže a zatížení větrem kombinovány, musí se hodnota kombinačních koeficientů a stanovit na 0. Příloha 7 (7/10) Informace o dimenzování

29 Dimenzování madla U Statického systému I madlo slouží pouze jako ochrana horní skleněné hrany. Nemá žádný statický význam, a proto je možné jej použít bez určitých omezení. Je klasifikováno jako ochrana skleněné hrany. Místo madla může být rovněž použit Systém ochranného profilu skleněné hrany. U Statického systému II je nutné zvolit madlo přenášející zátěž v závislosti na systémové geometrii a zátěži. Tabulka 6: Minimálně nutné madlo u Statického systému II: Tab. 6 charakteristická horizontální max. šířka skla Síla skla 1 q k B S. max 2 max. výška H S.max Potřebné madlo [mm] [kn/m] [mm] [mm] (viz tabulky 7, 8, 9) 12 (2 x 6) 0, A1, B1, C A2, B1, C1 16 (2 x 8) 0, A1, B1, C A2, B1, C1 > 0, A2, B1, C1 20 (2 x 10) > 0, A2, B1, C A2, B2, C A3, B3, C1 24 (2 x 12) > 1,0 2, A4, B3, C A4, C A3, B3, C1 > 1,0 2, A4, B3, C1 30 (2 x 15) A4, C1 > 2,0 3, A4, C1 > 3,0 4, A4, C A (SGP 2 x 15) 3 > 4,0 5, A4, C1 > 4,0 5, A5 Tloušťka skla jednoho jednovrstevného bezpečnostního skla VSG-ESG s mezivrstvou PVB (bez tloušťky mezivrstvy) 2 Maximální přípustný poměr šířky mezi dvěma přilehlými skleněnými deskami (Bs.min/Bs.max) je 1:2. 3 Jednovrstevné bezpečnostní sklo VSG-ESG s mezivrstvou SGP Příloha 7 (8/10) Informace o dimenzování

30 Systémově specifická madla Systémově specifická madla A, B nebo C (viz. tab. 7, 8 a 9, jakož i obr. 1) mohou být montována podle tab. 6 Tabulka 7: Madlo z ušlechtilé oceli, U profil: Materiál: ušlechtilá ocel, třída pevnosti S 235 Tab. 7 - U-profily b h t W min A min Typ b / h / t [mm] [mm] [mm] [mm³] [mm²] A1 U 25/20 /1, , A2 U 30/27/ A3 U 40/37/ A4 U 44/39/ A5 U 50/40/ Tabulka 8: Madlo z ušlechtilé oceli kulaté: Materiál: ušlechtilá ocel, třída pevnosti S 235 Tab. 8 - kulaté D B A t W min A min Typ d / t [mm] [mm] [mm] [mm] [mm³] [mm²] B1 Ø 42,4 / 1,5 42, , B2 Ø 48,3 / 1,5 48, , B3 Ø 60,3 / 15 60, , Tabulka 9: Madlo z ušlechtilé oceli oválné: Materiál: ušlechtilá ocel, třída pevnosti S 235 Tab. 9 - oválné D1 D2 B A t W min A min Typ D1 / D2 / t [mm] [mm] [mm] [mm] [mm] [mm³] [mm²] C1 80 / 40 / 1, , Obr. 1: Typy madel U-Profil A1 to A5 Kulatý B1, B2, B3 Oválný C1 Systém ochranného profilu skleněné hrany: Materiál: ušlechtilá ocel, třída pevnosti S 235 Alternativně je možné zvolit i jakoukoliv jinou formu madla s vyšší pevností, která se vypočítá z hodnot momentu odporu W min, plochy průřezu A min a pevnosti materiálu v tab. 7, 8 nebo 9. Oblast uchycení skla musí být na obou stranách skleněné desky nejméně A 15 mm. madlo EPDM profil nebo slepení Příloha 7 (9/10) Informace o dimenzování

[Překlad do anglického jazyka byl proveden institutem ZAG originál je vyhotoven ve slovinském jazyku]

[Překlad do anglického jazyka byl proveden institutem ZAG originál je vyhotoven ve slovinském jazyku] Zavod za gradbeništvo Slovenije Slovinský institut pro stavební techniku Dimičeva 12, 1 Ljubljana, Slovinsko Tel.: +386 ()1-28 44 72, 28 45 73 Fax: +386 ()1-436 74 49 e-mail: info.ta@zag.si http://www.zag.si
