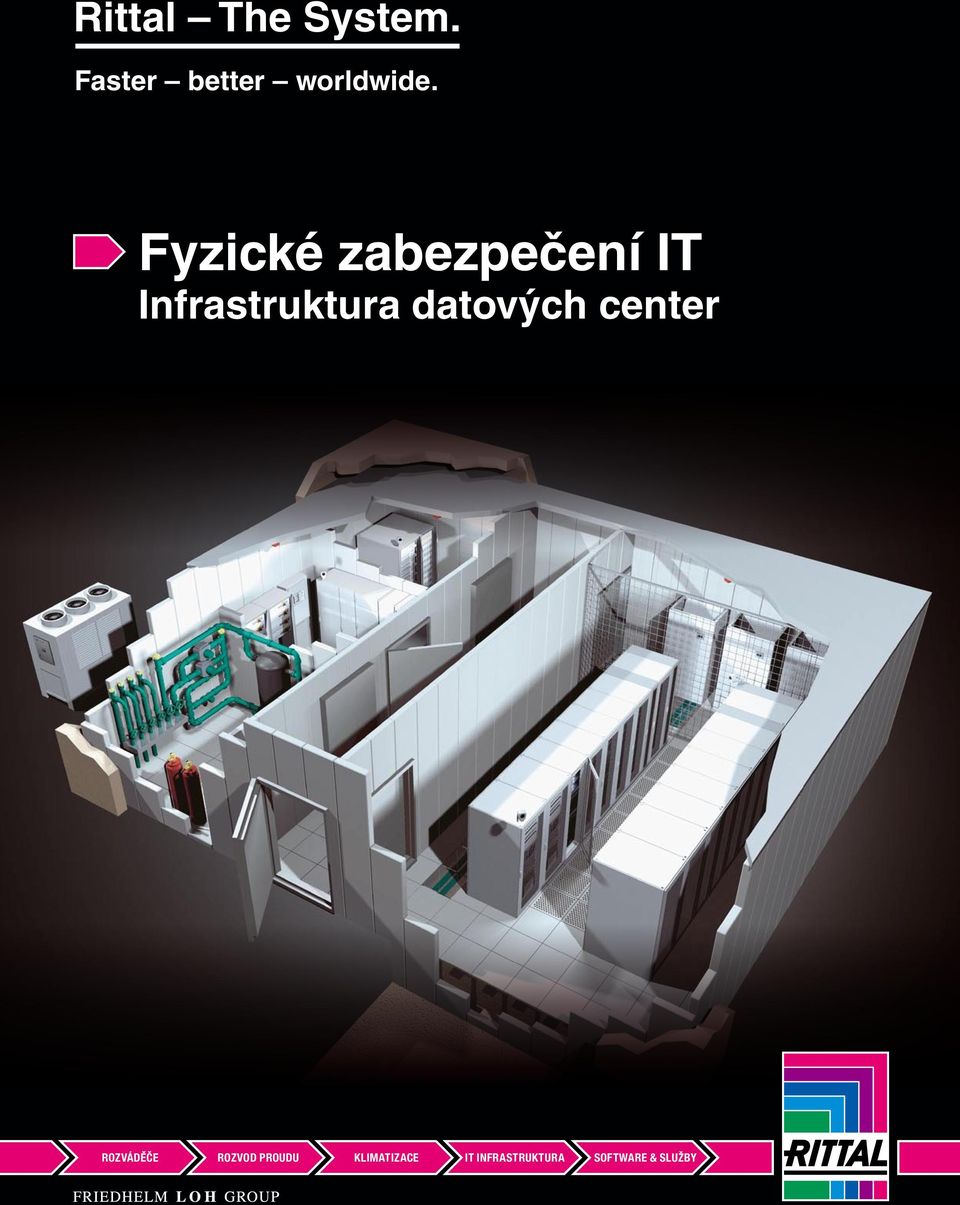

1 Rittal The System. Faster better worldwide. Fyzické zabezpečení IT Infrastruktura datových center ROZVÁDECE ROZVOD PROUDU KLIMATIZACE IT INFRASTRUKTURA SOFTWARE & SLUŽBY

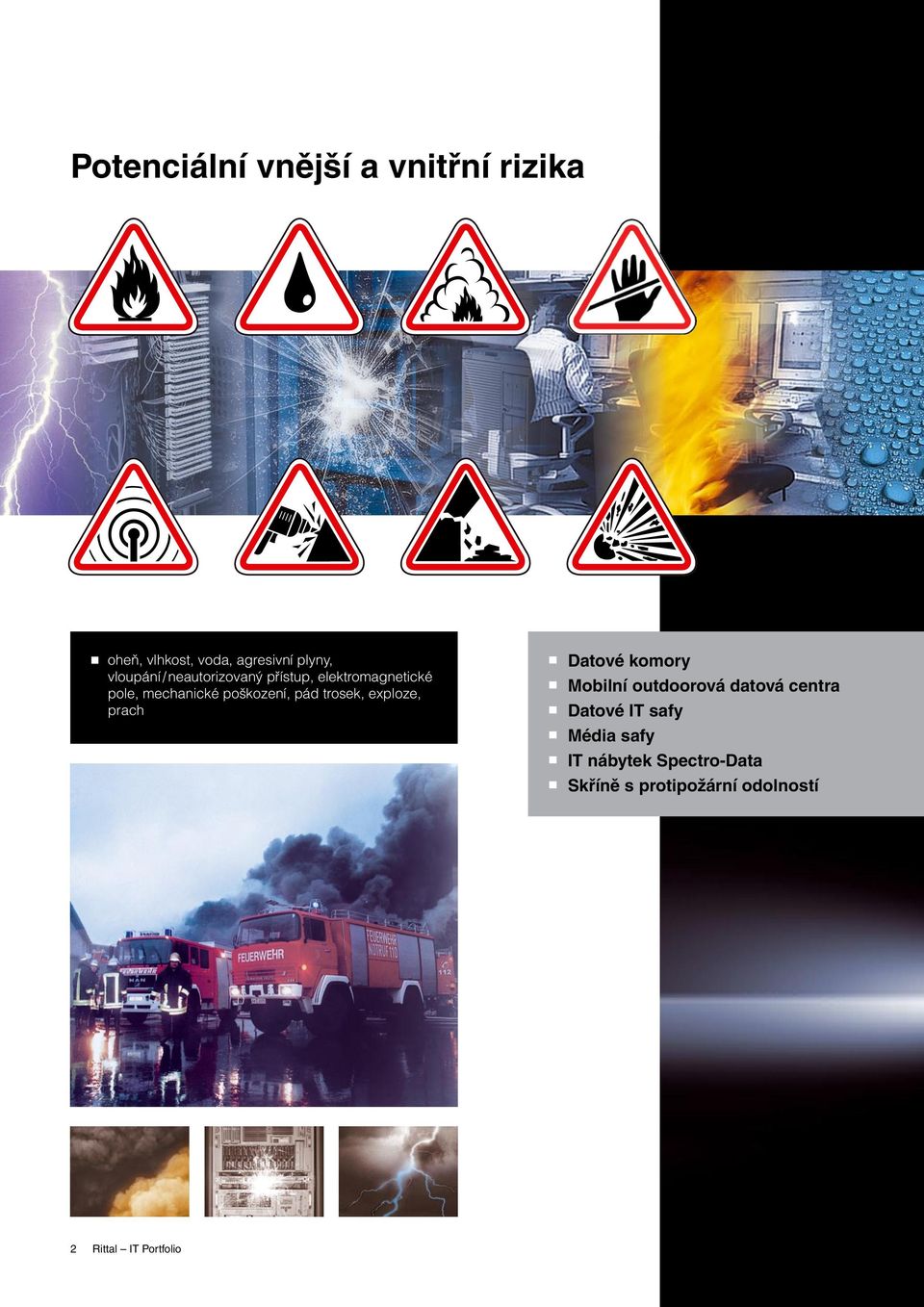

2 Potenciální vnější a vnitřní rizika oheň, vlhkost, voda, agresivní plyny, vloupání / neautorizovaný přístup, elektromagnetické pole, mechanické poškození, pád trosek, exploze, prach Datové komory Mobilní outdoorová datová centra Datové IT safy Média safy IT nábytek Spectro-Data Skříně s protipožární odolností 2 Rittal IT Portfolio

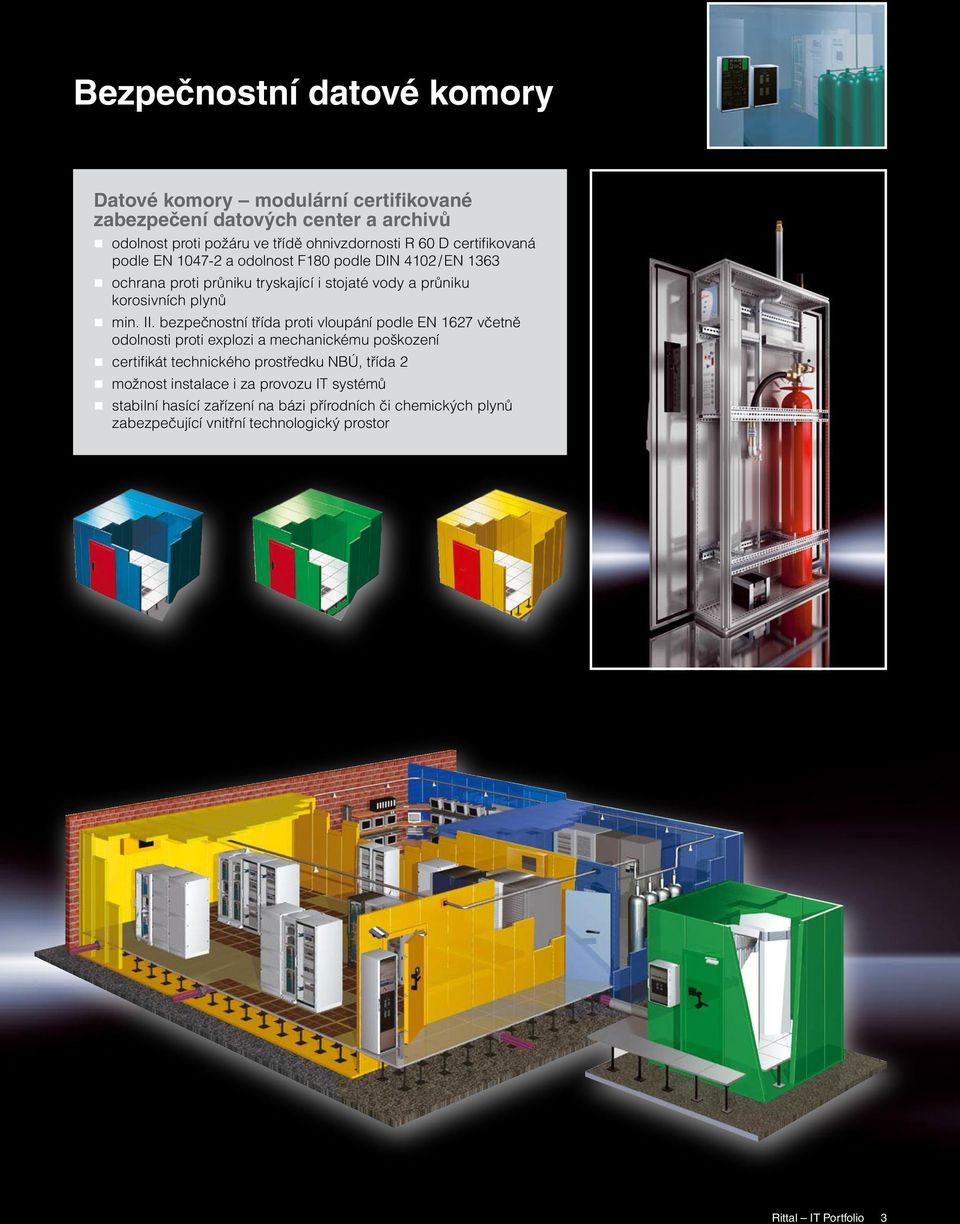

3 Bezpečnostní datové komory Datové komory modulární certifikované zabezpečení datových Datové místností: komory modulární certifikované zabezpečení datových center a archivů odolnost proti požáru ve třídě ohnivzdornosti R 60 D certifikovaná podle EN odolnost a proti odolnost požáru F180 ve podle třídě ohnivzdornosti DIN 4102 R 60 D certifikovaná ochrana podle proti EN průniku a tryskající odolnost i F180 stojaté podle vody DIN a průniku 4102 / EN korosivních 1363 plynů min. ochrana II. bezpečnostní proti průniku třída tryskající proti vloupání i stojaté podle vody EN a 1627 průniku včetně odolnosti proti korosivních explozi a mechanickému plynů poškození certifikát min. II. technického bezpečnostní prostředku třída proti NBÚ, vloupání třída podle 2 EN 1627 včetně možnost odolnosti instalace proti explozi i za provozu a mechanickému IT systémů poškození stabilní certifikát hasící technického zařízení na prostředku bázi přírodních NBÚ, či třída chemických 2 plynů zabezpečující možnost instalace vnitřní technologický i za provozu IT prostor systémů stabilní hasící zařízení na bázi přírodních či chemických plynů zabezpečující vnitřní technologický prostor Rittal IT Portfolio 3

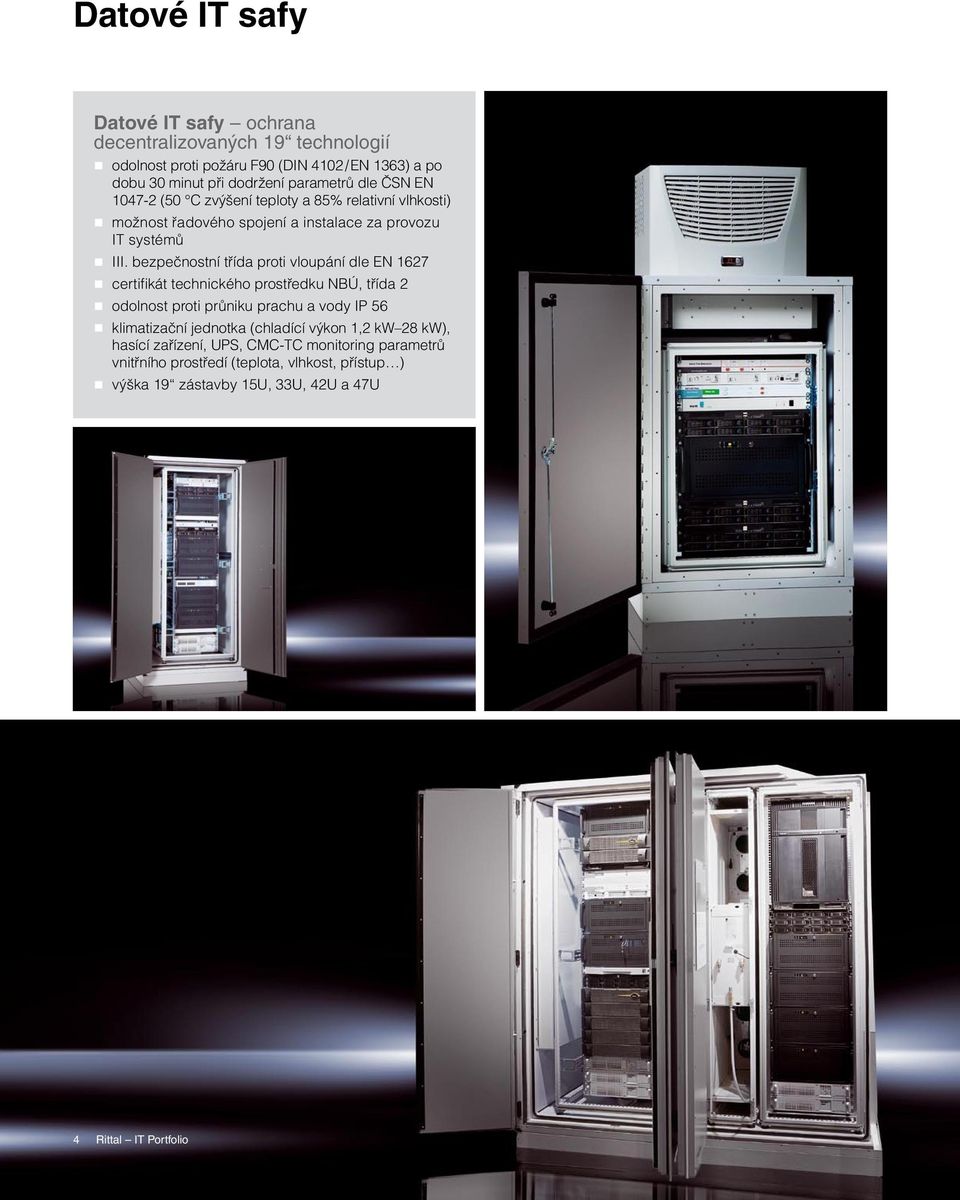

4 Datové IT safy Datové IT safy ochrana decentralizovaných 19 technologií odolnost proti požáru F90 (DIN 4102 / EN 1363) a po dobu 30 minut při dodržení parametrů dle ČSN EN (50 C zvýšení teploty a 85% relativní vlhkosti) možnost řadového spojení a instalace za provozu IT systémů III. bezpečnostní třída proti vloupání dle EN 1627 certifikát technického prostředku NBÚ, třída 2 odolnost proti průniku prachu a vody IP 56 klimatizační jednotka (chladící výkon 1,2 kw 28 kw), hasící zařízení, UPS, CMC-TC monitoring parametrů vnitřního prostředí (teplota, vlhkost, přístup ) výška 19 zástavby 15U, 33U, 42U a 47U 4 Rittal IT Portfolio

5 Média safy Média safy pro uložení datových nosičů a důležitých dokumentů certifikovaná třída ohnivzdornosti S 120 DIS podle ČSN EN volitelně k dodání ve II. bezpečnostní třídě proti vloupání podle ČSN EN volitelná vnitřní a zámková výbava Rittal IT Portfolio 5

6 IT nábytek SpectroData IT nábytek SpectroData interiérové řešení IT pracovišť modulární a flexibilní řešení IT pracovišť maximální využití prostoru až se 40% úsporou místa možnost víceúrovňové výstavby až do výšky 2095 mm při zachování vysoké stability a nosnosti systému propracovaný kabelový management s možností modifikací i při změnách kabeláže individuálně přizpůsobitelné dle nejnáročnějších požadavků na ergonomii pracovišť 6 Rittal IT Portfolio

7 Mobilní outdoorová datová centra Mobilní plně funkční datové centrum přímé volné chlazení (Direct Freecooling) rychle a jednoduše konfigurovatelné díky stavebnicové konstrukci odolnost proti: vlivům počasí: slunci, dešti, sněhu neautorizovanému přístupu požáru volitelné rozměry a konfigurace dle požadavků zákazníka Standardní konfigurace mobilní kontejnerové řešení rozvod napájení / PDR zdvojená podlaha (300 mm) kabelové průchodky přímé chlazení 20 kw (2+1 red.) 7 19 TS8 rozváděče stabilní hasící zařízení UPS Rack PMC 60 kw (75 kva), 15 min CMC-TC Monitoring Paket Rittal IT Portfolio 7

8 Skříně s protipožární odolností Skříně s protipožární odolností protipožární ochrana elektrorozvodů, odolnost EI 30 / EI 90 provedení volně stojících / nástěnných skříní, předsazené dveře, dělící stěny variantní provedení kabelových průchodek možnost ventilace s detekcí kouře použití: bytové a obchodní domy, nemocnice, školy, administrativní budovy, letiště, tunely apod. 8 Rittal IT Portfolio

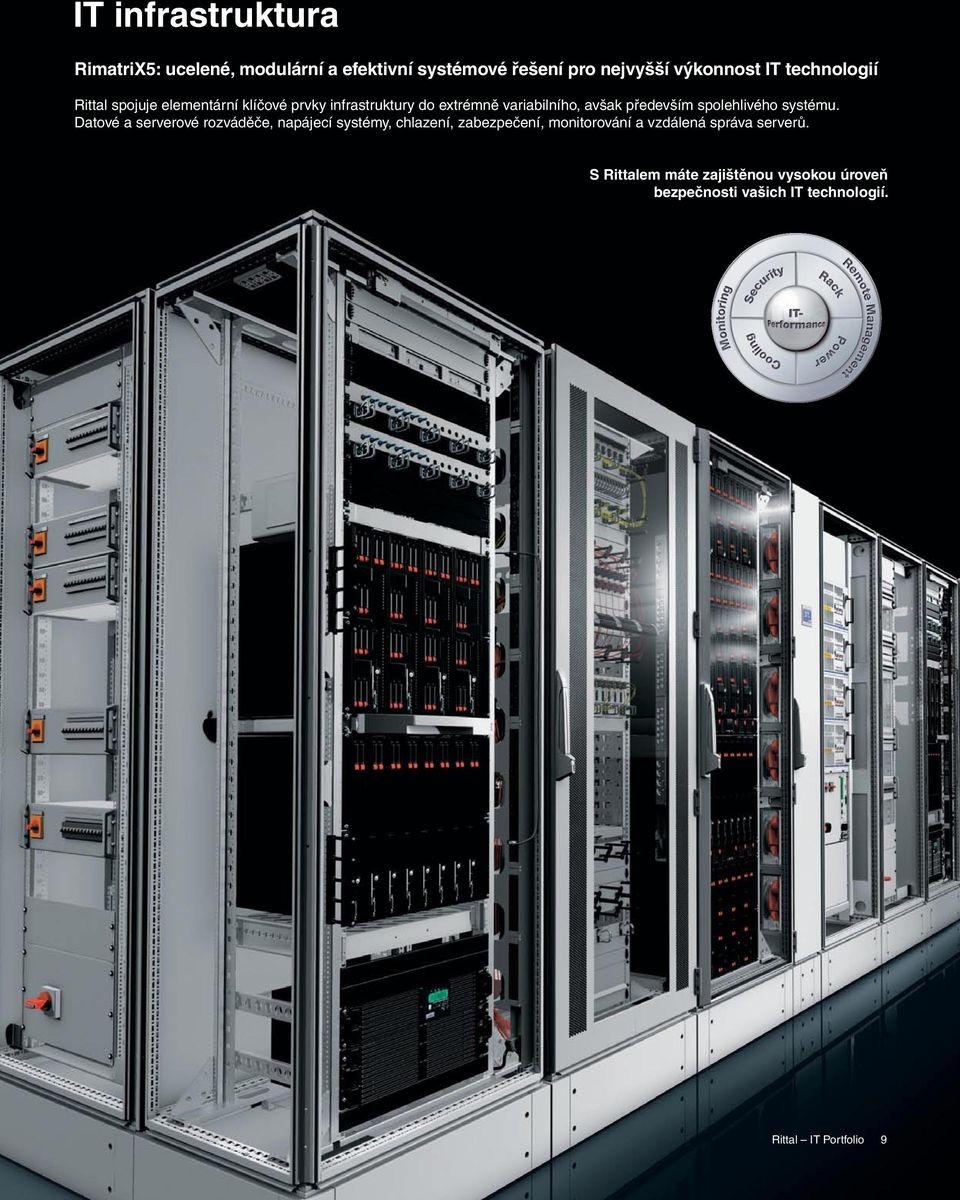

9 IT infrastruktura RimatriX5: ucelené, modulární a efektivní systémové řešení pro nejvyšší výkonnost IT technologií Rittal spojuje elementární klíčové prvky infrastruktury do extrémně variabilního, avšak především spolehlivého systému. Datové a serverové rozváděče, napájecí systémy, chlazení, zabezpečení, monitorování a vzdálená správa serverů. S Rittalem máte zajištěnou vysokou úroveň bezpečnosti vašich IT technologií. Rittal IT Portfolio 9

10 Serverové a datové rozváděče Rittal vyrábí inovační a efektivní řešení pro všechny druhy datových a serverových rozváděčů. Pro všechny rozváděče máme k dispozici odpovídající systémové příslušenství. Rozváděče standardně dodáváme v barvě RAL 7035 a při požadavku též v RAL Rozváděč TS8 Tento systém nabízí rozmanitost a bezpečnost pro vaši datovou síť. Základ je tvořen patentovaným svařovaným rámovým profilem, který spolu s dvěma rovinami umožňuje prakticky neomezené vnitřní uspořádání. vhodné pro jednu nebo dvě 19 montážní roviny možnost řadového uspořádání do všech stran vysoká úroveň bezpečnosti díky čtyřbodovému systémovému zamykání enormní stabilita, nosnost až kg Zálohované napájení Rittal Power Modular Concept je inovační koncept pro napájení zahrnující všechny požadavky na redundanci a dostupnost citlivých IT systémů. Moduly UPS jsou zařízení bez transformátorů, v provedení online, s dvojitým měničem a klasifikací VFI-SS z z z 4 4 Jednofázová UPS PMC12 výkon 1 6 kw doba zálohy dle počtu bateriových modulů Třífázová UPS PMC40 type 5 až 3 moduly o výkonu 10 nebo 20 kw baterie ve skříni s výkonovými moduly Třífázová UPS PMC120NX až 6 modulů o výkonu 10 nebo 20 kw baterie v samostatné skříni Třífázová UPS PMC200 až 5 modulů o výkonu 40 kw baterie samostatně nebo ve skříni s výkonovými moduly Třífázová UPS PMC800 až 9 modulů 80 kw Distribuce napájení v datovém centru Modularita a decentralizovaná paralelní architektura PMC UPS zaručují vysokou dostupnost pro kritické aplikace. 1. Napájecí modulární koncept PMC Napájecí rozváděčová skříň PDR 3. Napájecí rozvodový modul PMD 4. Napájecí systémový modul PSM 5. PSM proudový obvod A 6. PSM proudový obvod B 7. Silnoproudý rozvod Datová centra TS8 Datové centrum vybudované na bázi rozváděčů TS8 je ideální řešení splňující ty nejvyšší nároky na provoz a správu centra. Je zajištěna škálovatelnost a jednoduchá instalace do řadových celků s optimální ergonomií a využitím prostoru.

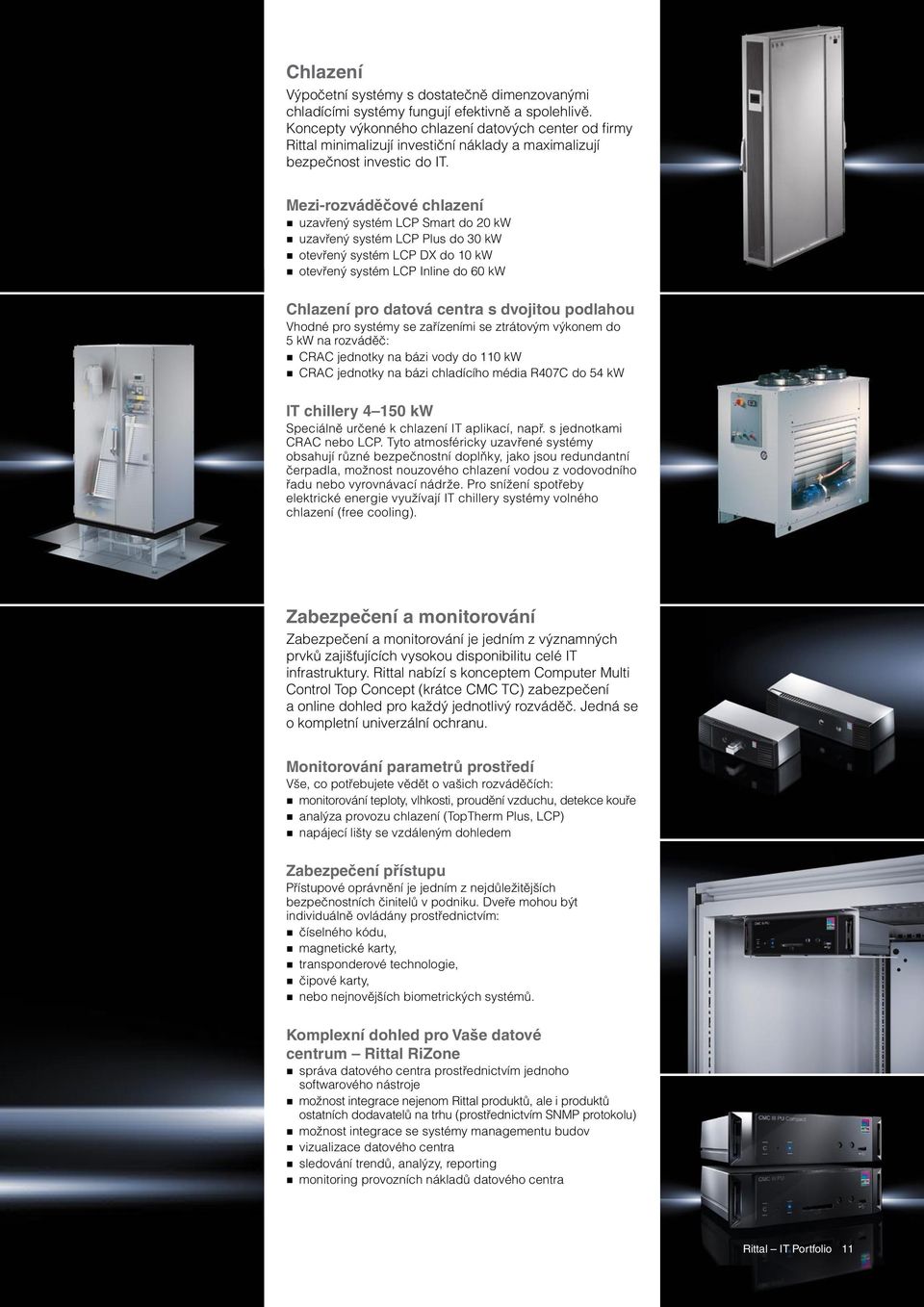

11 Chlazení Výpočetní systémy s dostatečně dimenzovanými chladícími systémy fungují efektivně a spolehlivě. Koncepty výkonného chlazení datových center od firmy Rittal minimalizují investiční náklady a maximalizují bezpečnost investic do IT. Mezi-rozváděčové chlazení uzavřený systém LCP Smart do 20 kw uzavřený systém LCP Plus do 30 kw otevřený systém LCP DX do 10 kw otevřený systém LCP Inline do 60 kw Chlazení pro datová centra s dvojitou podlahou Vhodné pro systémy se zařízeními se ztrátovým výkonem do 5 kw na rozváděč: CRAC jednotky na bázi vody do 110 kw CRAC jednotky na bázi chladícího média R407C do 54 kw IT chillery kw Speciálně určené k chlazení IT aplikací, např. s jednotkami CRAC nebo LCP. Tyto atmosféricky uzavřené systémy obsahují různé bezpečnostní doplňky, jako jsou redundantní čerpadla, možnost nouzového chlazení vodou z vodovodního řadu nebo vyrovnávací nádrže. Pro snížení spotřeby elektrické energie využívají IT chillery systémy volného chlazení (free cooling). Zabezpečení a monitorování Zabezpečení a monitorování je jedním z významných prvků zajišťujících vysokou disponibilitu celé IT infrastruktury. Rittal nabízí s konceptem Computer Multi Control Top Concept (krátce CMC TC) zabezpečení a online dohled pro každý jednotlivý rozváděč. Jedná se o kompletní univerzální ochranu. Monitorování parametrů prostředí Vše, co potřebujete vědět o vašich rozváděčích: monitorování teploty, vlhkosti, proudění vzduchu, detekce kouře analýza provozu chlazení (TopTherm Plus, LCP) napájecí lišty se vzdáleným dohledem Zabezpečení přístupu Přístupové oprávnění je jedním z nejdůležitějších bezpečnostních činitelů v podniku. Dveře mohou být individuálně ovládány prostřednictvím: číselného kódu, magnetické karty, transponderové technologie, čipové karty, nebo nejnovějších biometrických systémů. Komplexní dohled pro Vaše datové centrum Rittal RiZone správa datového centra prostřednictvím jednoho softwarového nástroje možnost integrace nejenom Rittal produktů, ale i produktů ostatních dodavatelů na trhu (prostřednictvím SNMP protokolu) možnost integrace se systémy managementu budov vizualizace datového centra sledování trendů, analýzy, reporting monitoring provozních nákladů datového centra Rittal IT Portfolio 11
