Teploměrové jímky pro vysoké parametry

Transkript

1 JSP Měření a regulace Teploměrové jímky pro vysoké parametry TEPLOTA PŘEVODNÍKY TLAK HLADINA PRŮTOK PŘÍSTROJE KOMUNIKACE ARMATURY ANALÝZA

2 JSP Měření a regulace JSP, s.r.o. je pření český oavatel a výrobce měřicí a regulační techniky. Doávaný sortiment přístrojů pokrývá všechny hlavní obory měření a regulace v průmyslových pomínkách. Společnost oává přístroje pro měření a regulaci teploty, tlaku, průtoku, tepla, hlainy, voivosti, ph, O 2 a vlhkosti. Zajišťuje přitom oávky i servis jenotlivých přístrojů, kompletních měřicích okruhů a oávky zařízení MaR. Hlavním cílem firmy je kvalita, spolehlivost a komplexnost oávek. Ve své činnosti firma spoléhá na oborné znalosti a louhoobé zkušenosti svých klíčových zaměstnanců a bá o jejich trvalý profesionální růst. Všichni perspektivní oavatelé jsou pečlivě vybírání a honoceni pole spolehlivosti a kvality. Systém řízení jakosti společnosti je certifikován pole normy ISO Stejný systém řízení jakosti má zaveen většina jejich oavatelů. Komplexní oávky měřicí a regulační techniky ISO 9001 ISO 001 OHSAS 18001

3 WellTEMP 70 - KC / WellTEMP 70 Teploměrové jímky pro náročné průmyslové aplikace a všeobecné použití Tlak až 400 bar, teplota až 620 C. Proveení k zavaření, k zašroubování nebo s přírubou le specifikace zákazníka. Vnější i vnitřní závit metrický/palcový, válcový/kuželový. Válcový nebo kuželový tvar pro měřicí vložky o průměru 3 až 8 mm. Stanarní i vysoce oolné materiály: - uhlíkové ocele 523 (1.0570), 416 (1.0425, P265GH) - žárupevné ocele 158 (1.7715), nerezové ocele (1.4541), (1.4571) - speciální materiály, Titan Gr. 2, Tantal 99 %, Monel 400, Hastelloy C-22, Nickel 200/201 a alší. Ochranné povlaky s vysokou oolností proti korozi a abrazi. ES Certifikát přezkoušení typu le směrnice 97/23/ES, vyaný TÜV. Certifikováno jako tlaková výstroj energetických zařízení, kategorie III. le NV č. 26/2003 Sb. Použití Teploměrové jímky slouží k ochraně měřicích stonků snímačů teploty pře mechanickými a chemickými účinky měřeného méia. Používají se pro kompletaci oporových a termoelektrických snímačů teploty, které nemají svoji vlastní jímku. Jímky se o potrubí nebo technologického zařízení zašroubují nebo zavaří o návarku nebo stěny technologie. Šroubovací jímky pro vysoké parametry se zpravila zajišťují pojistným svarem. V závislosti na použitém materiálu a proveení lze jímku použít v rozsahu -200 až +620 C a v rozsahu provozních tlaků až o 40 MPa. Kuželové jímky pro vysoké parametry pak umožňují použití pro přehřátou páru s rychlostí prouění až 90 m/s. Při zvolení vhoného materiálu přípaně ochranného povlaku lze jímky použít i pro různá agresivní (korozivní) méia. Teploměrové jímky splňují požaavky norem ČSN , ČSN (a ON , ON 02 72, ON , ON a ON ), ČSN , ČSN , ČSN EN 652, ČSN EN ISO 156-1, ČSN EN 287-1, ČSN EN 288-3, ČSN EN 10204, ČSN EN 473, IEC a DIN Teploměrové jímky jsou tlakovou výstrojí ve smyslu NV č. 26/2003 Sb. a jsou certifikovány notifikovanou osobou TÜV SÜD Czech (NO 1017). Popis Teploměrové jímky jsou buď svařované nebo vrtané z jenoho kusu. Svařované jímky se skláají z hlavy, trubky (stonku) jímky a na, přípaně reukovaného měřicího konce jímky. Vrtané jímky mají větší oolnost vůči méiím s vysokými parametry. Proveení jímek se mohou lišit vnějšími a vnitřními připojovacími závity, přípaně průměrem pro zavaření nebo použitou přírubou. Připojovací závity jsou v metrické nebo palcové řaě. Jímky WT70 D le DIN se zavařují o speciálních návarků s tolerovaným průměrem. Záklaní rozělení materiálů jímek je násleující: stanarní - ocele 523, 416, 17248, 17348, vysokoparametrové - ocele 158, 17248, , speciální materiály s vyšší oolností proti chemické korozi - Monel 400, Nickel 200/201, Hastelloy C-22, Titan Gr.2, Tantal 99 %. Kvalita výroby jímek je zajišťována systémem jakosti, v jehož rámci jsou všechny jímky porobeny kontrole těsnosti vnitřním přetlakem a vrtané jímky kontrole prozářením (RTG). 1

4 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 Rozměrové nákresy: WT70 C, k zašroubování WT70 C 01 V700 / V500 / V WT70 C 01 V L4 L4 WT70 C, k zavaření L4 L4 L4 L4 WT70 C 02 V700 / V500 / V L3 L4 L4 WT70 C 02 V L4 L4 L3 WT70 C, s přírubou L3 WT70 C 03 V700 / V500 / V L3 L3 D L4 L4 L4 L L L4 L4 L3 WT70 C 03 V L4 L3 D2 WT70 C, mezi příruby D L D2 D D2 L3 L D D2 WT70 C P89 2

5 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 WT70 T, k zašroubování WT70 T 21 V WT70 T 21 V WT70 T 21 V L4 WT70 D, k zavaření WT70 D, s přírubou 3

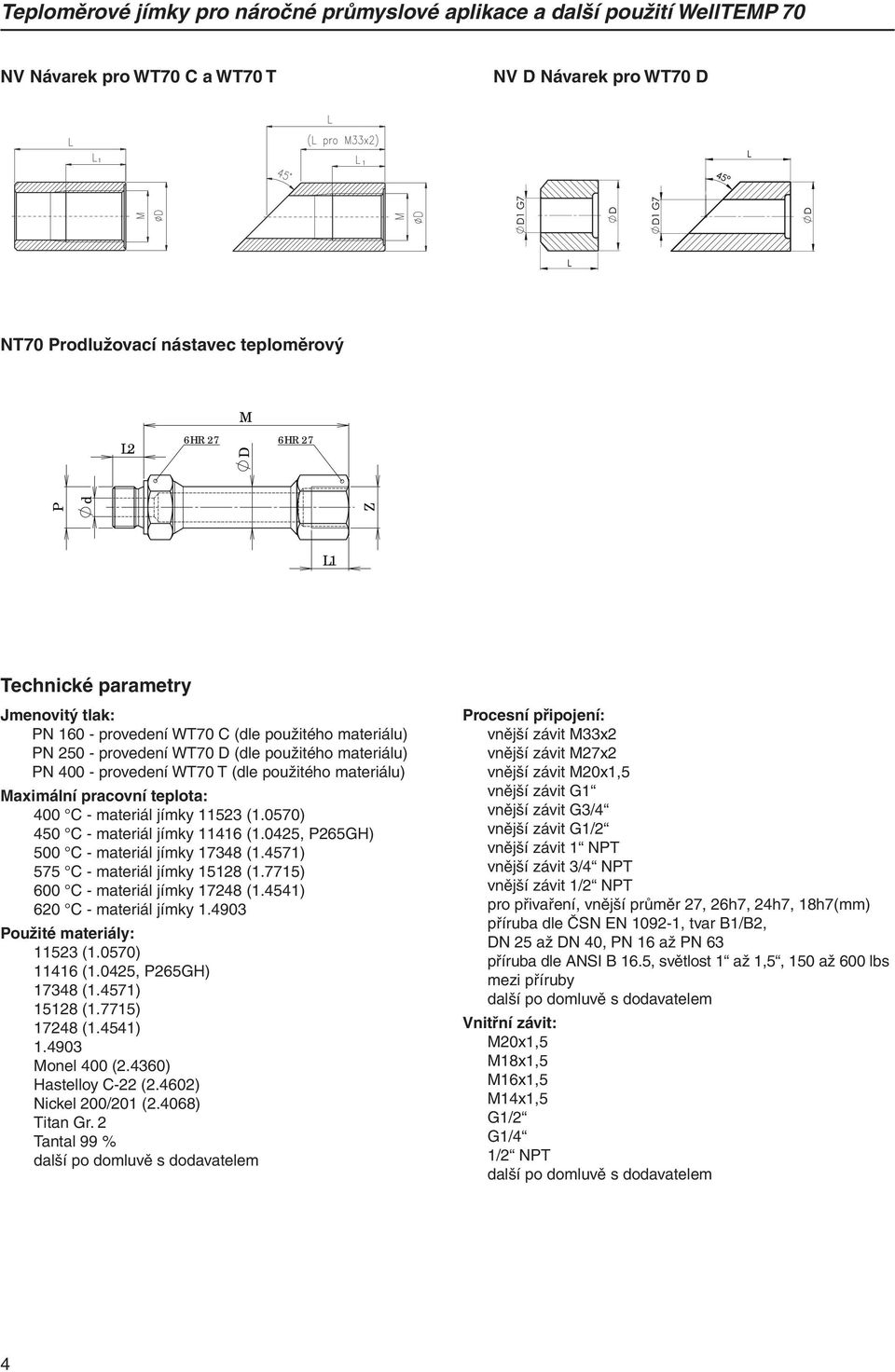

6 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 NV Návarek pro WT70 C a WT70 T NV D Návarek pro WT70 D NT70 Prolužovací nástavec teploměrový 6HR 27 M D 6HR 27 P Z Technické parametry Jmenovitý tlak: PN proveení WT70 C (le použitého materiálu) PN proveení WT70 D (le použitého materiálu) PN proveení WT70 T (le použitého materiálu) Maximální pracovní teplota: 400 C - materiál jímky 523 (1.0570) 450 C - materiál jímky 416 (1.0425, P265GH) 500 C - materiál jímky (1.4571) 575 C - materiál jímky 158 (1.7715) 600 C - materiál jímky (1.4541) 620 C - materiál jímky Použité materiály: 523 (1.0570) 416 (1.0425, P265GH) (1.4571) 158 (1.7715) (1.4541) Monel 400 (2.4360) Hastelloy C-22 (2.4602) Nickel 200/201 (2.4068) Titan Gr. 2 Tantal 99 % alší po omluvě s oavatelem Procesní připojení: vnější závit M33x2 vnější závit M27x2 vnější závit M20x1,5 vnější závit G1 vnější závit G3/4 vnější závit G1/2 vnější závit 1 NPT vnější závit 3/4 NPT vnější závit 1/2 NPT pro přivaření, vnější průměr 27, 26h7, 24h7, 18h7(mm) příruba le ČSN EN , tvar B1/B2, DN 25 až DN 40, PN 16 až PN 63 příruba le ANSI B 16.5, světlost 1 až 1,5, 150 až 600 lbs mezi příruby alší po omluvě s oavatelem Vnitřní závit: M20x1,5 M18x1,5 M16x1,5 Mx1,5 G1/2 G1/4 1/2 NPT alší po omluvě s oavatelem 4

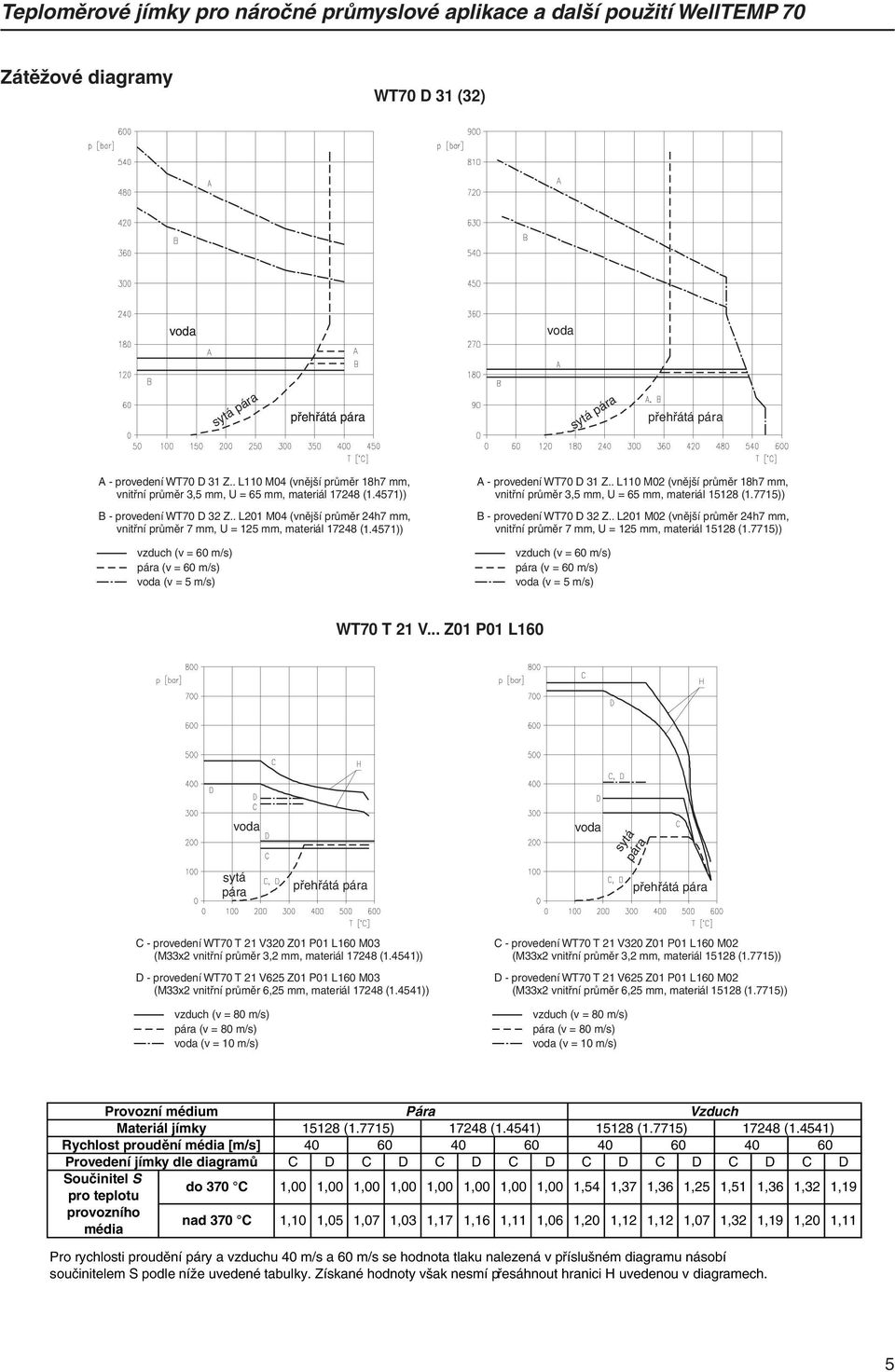

7 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 Zátěžové iagramy WT70 D 31 (32) voa voa voa sytá pára sytá pára přehřátá pára sytá pára přehřátá pára C - proveení WT70T 21 V32 (M33x2 vnitřní průměr 3,2 D - proveení WT70T 21 V62 (M33x2 vnitřní průměr 6,2 A - proveení WT70 D 31 Z.. 10 M04 (vnější průměr 18h7 mm, vnitřní průměr 3,5 mm, U = 65 mm, materiál (1.4571)) B - proveení WT70 D 32 Z.. 01 M04 (vnější průměr 24h7 mm, vnitřní průměr 7 mm, U = 5 mm, materiál ( )) vzuch (v = 60 m/s) pára (v = 60 m/s) voa (v = 5 m/s) A - proveení WT70 D 31 Z.. 10 M02 (vnější průměr 18h7 mm, vnitřní průměr 3,5 mm, U = 65 mm, materiál 158 (1.7715)) B - proveení WT70 D 32 Z.. 01 M02 (vnější průměr 24h7 mm, vnitřní průměr 7 mm, U = 5 mm, materiál 158 (1.7715)) vzuch (v = 60 m/s) pára (v = 60 m/s) voa (v = 5 m/s) vzuch (v = 80 m/s) pára (v = 80 m/s) voa (v = 10 m/s) WT70 T21V... Z01 P01 60 voa sytá pára přehřátá pára voa sytá pára přehřátá pára přehřátá pára 0 M02 (vnější průměr 18h7 mm, 65 mm, materiál 158 (1.7715)) 201 M02 (vnější průměr 24h7 mm, 25 mm, materiál 158 (1.7715)) C - proveení WT70T 21 V320 Z01 P01 60 M03 (M33x2 vnitřní průměr 3,2 mm, materiál (1.4541)) D - proveení WT70T 21 V625 Z01 P01 60 M03 (M33x2 vnitřní průměr mm, materiál (1.4541)) vzuch (v = 80 m/s) pára (v = 80 m/s) voa (v = 10 m/s) C - proveení WT70T 21 V320 Z01 P01 60 M02 (M33x2 vnitřní průměr 3,2 mm, materiál 158 (1.7715)) D - proveení WT70T 21 V625 Z01 P01 60 M02 (M33x2 vnitřní průměr mm, materiál 158 (1.7715)) vzuch (v = 80 m/s) pára (v = 80 m/s) voa (v = 10 m/s) Provozní méium Materiál jímky Rychlost prouění méia [m/s] Proveení jímky le iagramů Součinitel S o 370 C pro teplotu provozního na 370 C méia Pára Vzuch 158 (1.7715) (1.4541) 158 (1.7715) (1.4541) C D C D C D C D C D C D C D C D 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,10 1,05 1,07 1,03 1,17 1,16 1, 1,06 1,54 1,37 1,36 1,25 1,51 1,36 1,32 1,19 1,20 1, 1, 1,07 1,32 1,19 1,20 1, Pro rychlosti prouění páry a vzuchu 40 m/s a 60 m/s se honota tlaku nalezená v příslušném iagramu násobí součinitelem S pole níže uveené tabulky. Získané honoty však nesmí přesáhnout hranici H uveenou v iagramech. 5

8 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 Doplňující parametry K jímkám lze mimo jiné oat (viz objenací tabulka): - nerezovou uzavírací zátku - materiálový atest le ČSN EN tlakovou zkoušku vnitřním přetlakem - omaštění pro kyslík - kontrolu jímky výpočtem Povrchová úprava: Teploměrové jímky jsou stanarně leštěny a rovněž je lze oat s volitelným ochranným povlakem, který zvyšuje oolnost jímky v chemických přípaně abrazivně náročných provozech. Materiály používané na ochranné povlaky: - polyami PA, T MAX = 100 C (závisí na měřeném méiu) - ethylen - chlortrifluorethylen E-CTFE Halar, T MAX = 170 C (závisí na měřeném méiu) - perfluoralkoxy - kopolymer tetrafluorethylenu a perfluorovaného vinylétheru PFA, T MAX = 260 C (závisí na měřeném méiu) - ethylentetrafluorethylen ETFE Hyflon, T MAX = 130 C (závisí na měřeném méiu) - polytetrafluorethylen PTFE, T MAX = 260 C (závisí na měřeném méiu) - korunový nástřik pro silně abrazivní méia, T MAX le konkrétního složení povlaku Na záklaě požaavku zákazníka je po uveení záklaních informací, ohleně měřeného méia (chemické složení, teplota, tlak, rychlost prouění, přípaně pro abrazivní méia stupeň abraze), navrženo konkrétní proveení ochranného povlaku jímky nebo ochranné trubky snímače teploty. Vlastnosti ochranných povlaků na bázi fluoroplastů E-CTFE, PFA, ETFE, PTFE: - oolnost vůči vysokým teplotám Velmi obrá oolnost vůči vysokým teplotám. Vysoké boy tání, meze tepelné egraace i teploty samovznícení. Jejich hořlavost, uvolňované teplo i ýmavost jsou relativně malé. Fluoroplasty zůstávají funkční při teplotách vysoko na hranicí ostatních termoplastů nebo elastomerů. V závislosti na typu mohou trvale pracovat až o cca 260 C. - nepřilnavost Nízká povrchová energie v tuhém stavu vytváří vynikající nepřilnavé povrchy. Velmi málo pevných látek proto přilne na tyto povlaky a poku ano, velmi lehce se ají z povlaku ostranit. - koeficient tření Ten mají tyto povlaky nejnižší ze všech známých pevných látek. Jeho honoty se u fluoroplastových povlaků pohybují v rozsahu 0,05 až 0,2 v závislosti na zatížení, rychlosti a typu fluoroplastu. - nesmáčivost Povlaky na bázi fluoroplastů jsou výjimečně hyrofobní a oleofobní. Čištění povrchu je proto jenoušší a snazší. V mnoha přípaech je povrch samočistící. - ielektrické vlastnosti Mají výborné ielektrické vlastnosti, nízkou relativní permitivitu, nízký ztrátový činitel, výjimečně vysoký měrný opor. Převyšují proto většinu materiálů v oolnosti vůči elektrickému průrazu a elektrickému oblouku v širokém rozsahu pracovních pomínek. - kryogenní vlastnosti Tyto povlaky zůstávají tuhé, stabilní a plně funkční i v oblasti kryogenních teplot, tj. o cca -270 C, bez ztráty těchto vlastností. Vlastnosti ochranných povlaků na bázi polyamiu PA : Polyami PA (splňuje normy BSI WIS , KIWA BRL K a UL 1091) je vhoný jako povlakový materiál pro použití v méiích s excelentní oolností proti korozi, abrazi, nárazu a vibracím i proti všem těmto vlivům současně. Tento povlak je proto vhoný např. pro níže uveené aplikace: - slané mlhy - elektrochemické reakce - uhlovoíky, rozpouštěla a řau alších anorganických i organických méií. Vlastnosti ochranných povlaků na bázi oxiů nebo karbiů kovů: Pro různé aplikace měření teploty silně abrazivních méií je k ispozici celá řaa ochranných povlaků na bázi oxiů nebo karbiů kovů. Vhonou kombinací těchto materiálů je možné osáhnout vysoké oolnosti povrchu jímky proti abrazi, které nelze ocílit jinými osu známými metoami. Na záklaě požaavku zákazníka je po uveení záklaních informací ohleně měřeného méia (chemické složení, teplota, tlak, rychlost prouění, velikost pevných částic) navrženo konkrétní proveení ochranného povlaku jímky nebo ochranné trubky snímače teploty. Životnost jímky Životnost jímky závisí na mnoha parametrech, které souvisí s konstrukcí jímky, s parametry měřeného méia a s alšími provozními pomínkami. Jímka může být vystavena korozivním a abrazivním účinkům agresivních látek, vysokým teplotám, mechanickému namáhání o prouícího méia nebo jiných technologických prvků. Z mechanického namáhání je nejzávažnější namáhání jímky vibracemi. Vibrace se na jímku mohou přenášet buď z technologických zařízení (čerpala, motory, ventilátory at.) nebo o prouícího méia. Prouící méium vytváří za jímkou víry. Frekvence otrhávání těchto vírů je ána přeevším rozměry jímky, rychlostí a viskozitou měřeného méia. Poku je tato frekvence blízká vlastní frekvenci jímky, může při shoě těchto frekvencí ojít k masivní absorpci energie jímkou a ke kmitání na rezonanční frekvenci, což se projeví velkým rozkmitáním jímky, které může vést až k jejímu poškození nebo k poškození zabuovaného snímače teploty. Přepisy ASME požaují poměr buící frekvence o prouění méia vůči vlastní frekvenci jímky menší než 0,8. V přípaech, ky tento poměr vychází větší než 0,8, je třeba provést změny v návrhu jímky a jejího uložení. Nabízejí se vě záklaní řešení: A) Snížit buící frekvenci o prouícího méia - snížit rychlost prouění (zvětšit průřez potrubí v místě montáže jímky) B) Zvýšit vlastní frekvenci jímky - zkrátit élku jímky - změnit materiál jímky - použít jiný typ jímky s větším průměrem či jiným tvarem Vhonost použití jímky pro konkrétní aplikaci je možné oečíst ze zátěžových iagramů, přípaně si ji nechat zkontrolovat pevnostním výpočtem. Pevnostní výpočet je založen na teoretických metoách, proto nemůže být považován za záruku proti přípané poruše jímky, protože v ané praktické aplikaci mohou na jímku působit alší vlivy, které nelze pochytit ve výpočtu. 6

9 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 Typ Popis WT70 C Teploměrová jímka válcová, PN 160 Kó Proveení 01 válcová k zašroubování 02 válcová k zavaření 03 válcová s přírubou 99 jiné Kó Vnitřní vývrt [mm] průměr 1) Vnější průměr [mm] průměr D 1) / průměr 1) V900 9 / V700 7 / (=10 pro materiál jímky Monel M08 a Hastelloy C-22 - M09) V625 / V500 5 / 8 V350 3,5 / 6,5 V999 jiné Kó Vnitřní závit 1) Délka 1) Z01 M20x1,5 18 Z02 M18x1,5 16 Z03 M16x1,5 Z04 Mx1,5 Z05 G1/2" 18 Z06 G1/4" 16 Z07 1/2" NPT 19 Z99 jiný Kó Procesní připojení 1) Délka L4 1) Rozměr klíče 1) P02 M27x2 25,5 30 P03 M20x1, P05 G3/4" 25,5 30 P06 G1/2" P08 3/4" NPT P09 1/2" NPT P31 průměr 27 k zavaření 25 P51 příruba DN 25/PN 16 le ČSN EN , tvar B1 - P52 příruba DN 40/PN 16 le ČSN EN , tvar B1 - P53 příruba DN 50/PN 16 le ČSN EN , tvar B1 - P54 příruba DN 25/PN 40 le ČSN EN , tvar B1 - P55 příruba DN 40/PN 40 le ČSN EN , tvar B1 - P56 příruba DN 50/PN 40 le ČSN EN , tvar B1 - P57 příruba DN 25/PN 63 le ČSN EN , tvar B2 - P58 příruba DN 40/PN 63 le ČSN EN , tvar B2 - P71 příruba 1", 150 lbs le ANSI B P72 příruba 1,5", 150 lbs le ANSI B P74 příruba 1", 300 lbs le ANSI B P75 příruba 1,5", 300 lbs le ANSI B P77 příruba 1", 600 lbs le ANSI B P78 příruba 1,5", 600 lbs le ANSI B P89 mezi příruby - - po ohoě s výrobcem (viz rozměrový nákres) P99 jiné Kó Jmenovitá élka L 1) Délka 1) Délka 1)2) Délka 1)3) Délka L3 1) L L , L... jiná - o kóu nutno oplnit jmenovitou élku L a alší potřebné rozměry v mm Kó Materiál jímky T MAX M01 4) 523 (1.0570) 400 C M (1.4541) 600 C M (1.4571) 500 C M06 Titan grae 2 - konkrétní proveení jímky po ohoě s výrobcem M07 Tantal 99% - konkrétní proveení jímky po ohoě s výrobcem M08 Monel konkrétní proveení jímky po ohoě s výrobcem M09 Hastelloy C-22 - konkrétní proveení jímky po ohoě s výrobcem M10 Nickel 200/201 - konkrétní proveení jímky po ohoě s výrobcem M99 jiný - konkrétní proveení jímky po ohoě s výrobcem VOLITELNÉ PROVEDENÍ Kó Ochranný povlak T MAX (s nástřikem) X01 polyami PA 100 C (závisí na měřeném méiu) X02 ethylen-chlortrifluorethylen E-CTFE "Halar" 170 C (závisí na měřeném méiu) X03 perfluoralkoxy - kopolymer tetrafluorethylenu a perfluorovaného vinylétheru PFA 260 C (závisí na měřeném méiu) X04 ethylentetrafluorethylen ETFE "Hyflon" 130 C (závisí na měřeném méiu) X05 polytetrafluorethylen PTFE 260 C (závisí na měřeném méiu) X08 korunový povlak pro silně abrazivní méia le konkrétního složení povlaku X09 jiný Kó Doplňky BZS nerezový závěsný štítek (70x15 mm), popis le objenávky PPZ popis výrobku le požaavku zákazníka UZ nerezová uzavírací zátka, rozměr le vnitřního závitu jímky, včetně spojovacího řetízku Q1 materiálový atest le ČSN EN 10204, 3.1 TZI tlaková zkouška jímky vnitřním přetlakem TZE tlaková zkouška jímky vnějším přetlakem (po ohoě s výrobcem) PZ penetrační zkouška svarů jímky KY omaštěné proveení pro kyslík VY pevnostní výpočet jímky (frekvence, namáhání tlakem) - viz otazník č Příkla objenávky: WT70 C 01 V700 Z01 P02 60 M03... označené proveení sklaem 1) viz rozměrové nákresy 2) pouze pro procesní připojení kóy P02, P05, P31 3) pro všechna procesní připojení mimo kóů P02, P05, P31 4) pouze pro jmenovitou élku max. 250 mm 7

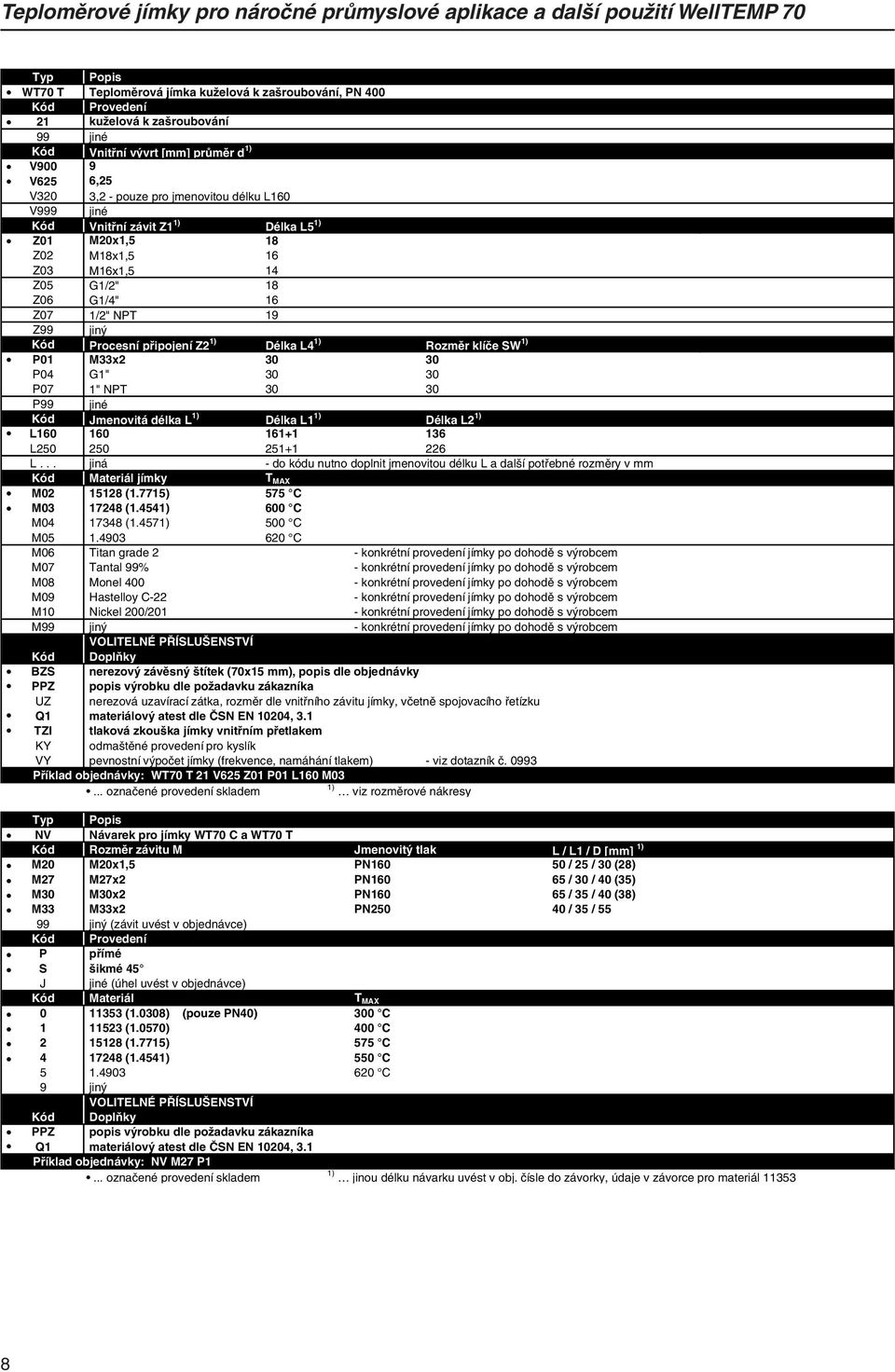

10 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 Typ Popis WT70 T Teploměrová jímka kuželová k zašroubování, PN 400 Kó Proveení 21 kuželová k zašroubování 99 jiné Kó Vnitřní vývrt [mm] průměr 1) V900 9 V625 V320 3,2 - pouze pro jmenovitou élku 60 V999 jiné Kó Vnitřní závit 1) Délka 1) Z01 M20x1,5 18 Z02 M18x1,5 16 Z03 M16x1,5 Z05 G1/2" 18 Z06 G1/4" 16 Z07 1/2" NPT 19 Z99 jiný Kó Procesní připojení 1) Délka L4 1) Rozměr klíče 1) P01 M33x P04 G1" P07 1" NPT P99 jiné Kó Jmenovitá élka L 1) Délka 1) Délka 1) L... jiná - o kóu nutno oplnit jmenovitou élku L a alší potřebné rozměry v mm Kó Materiál jímky T MAX M (1.7715) 575 C M (1.4541) 600 C M (1.4571) 500 C M C M06 Titan grae 2 - konkrétní proveení jímky po ohoě s výrobcem M07 Tantal 99% - konkrétní proveení jímky po ohoě s výrobcem M08 Monel konkrétní proveení jímky po ohoě s výrobcem M09 Hastelloy C-22 - konkrétní proveení jímky po ohoě s výrobcem M10 Nickel 200/201 - konkrétní proveení jímky po ohoě s výrobcem M99 jiný - konkrétní proveení jímky po ohoě s výrobcem VOLITELNÉ PŘÍSLUŠENSTVÍ Kó Doplňky BZS nerezový závěsný štítek (70x15 mm), popis le objenávky PPZ popis výrobku le požaavku zákazníka UZ nerezová uzavírací zátka, rozměr le vnitřního závitu jímky, včetně spojovacího řetízku Q1 materiálový atest le ČSN EN 10204, 3.1 TZI tlaková zkouška jímky vnitřním přetlakem KY omaštěné proveení pro kyslík VY pevnostní výpočet jímky (frekvence, namáhání tlakem) - viz otazník č Příkla objenávky: WT70 T 21 V625 Z01 P01 60 M03... označené proveení sklaem 1) viz rozměrové nákresy Typ Popis NV Návarek pro jímky WT70 C a WT70 T Kó Rozměr závitu M Jmenovitý tlak L / / D [mm] 1) M20 M20x1,5 PN / 25 / 30 (28) M27 M27x2 PN / 30 / 40 (35) M30 M30x2 PN / 35 / 40 (38) M33 M33x2 PN / 35 / jiný (závit uvést v objenávce) Kó Proveení P přímé S šikmé 45 J jiné (úhel uvést v objenávce) Kó Materiál T MAX (1.0308) (pouze PN40) 300 C (1.0570) 400 C (1.7715) 575 C (1.4541) 550 C C 9 jiný VOLITELNÉ PŘÍSLUŠENSTVÍ Kó Doplňky PPZ popis výrobku le požaavku zákazníka Q1 materiálový atest le ČSN EN 10204, 3.1 Příkla objenávky: NV M27 P1... označené proveení sklaem 1) jinou élku návarku uvést v obj. čísle o závorky, úaje v závorce pro materiál 353 8

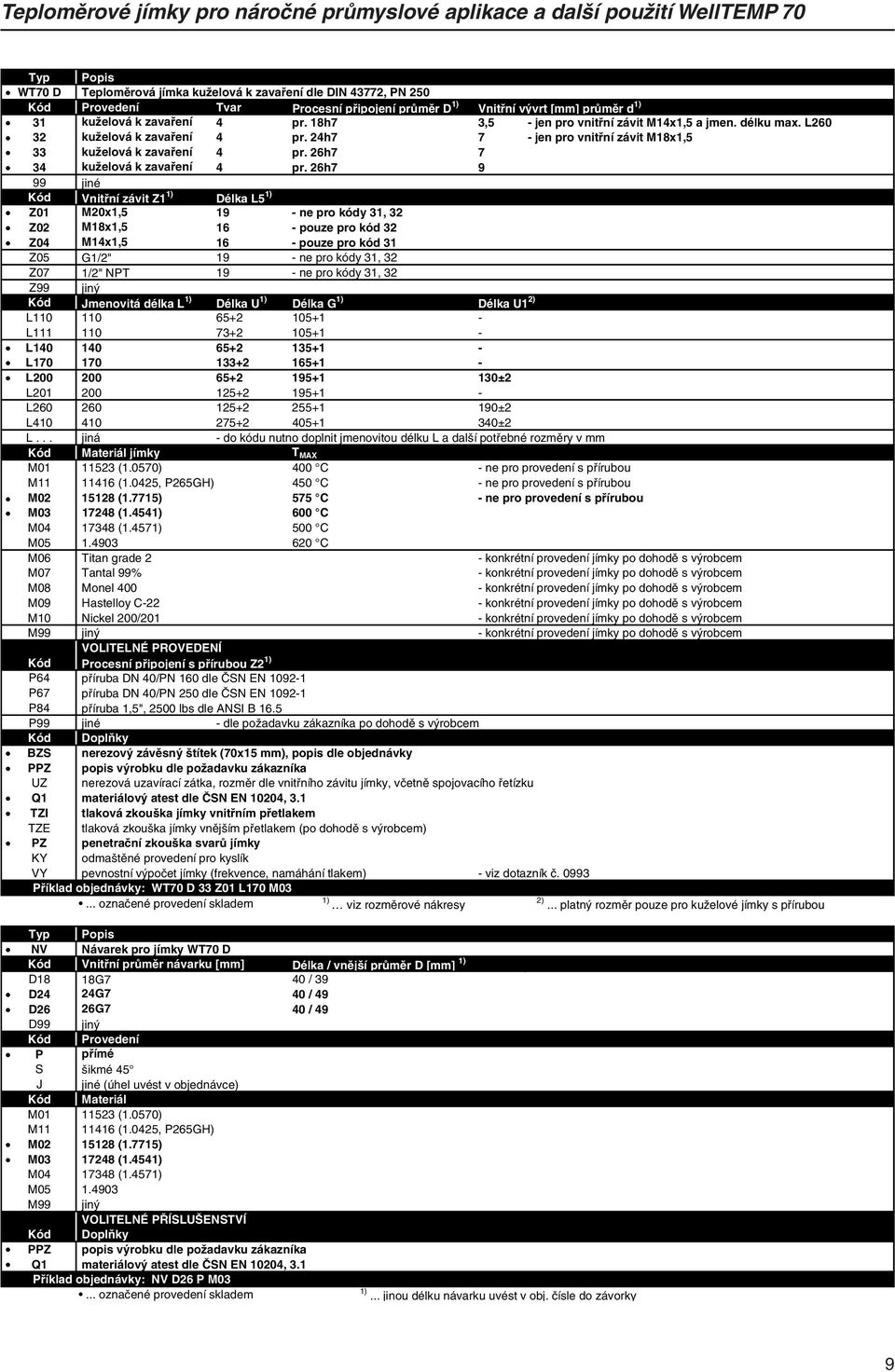

11 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 Typ Popis WT70 D Teploměrová jímka kuželová k zavaření le DIN 43772, PN 250 Kó Proveení Tvar Procesní připojení průměr D 1) Vnitřní vývrt [mm] průměr 1) 31 kuželová k zavaření 4 pr. 18h7 3,5 - jen pro vnitřní závit Mx1,5 a jmen. élku max kuželová k zavaření 4 pr. 24h7 7 - jen pro vnitřní závit M18x1,5 33 kuželová k zavaření 4 pr. 26h kuželová k zavaření 4 pr. 26h jiné Kó Vnitřní závit 1) Délka 1) Z01 M20x1, ne pro kóy 31, 32 Z02 M18x1, pouze pro kó 32 Z04 Mx1, pouze pro kó 31 Z05 G1/2" 19 - ne pro kóy 31, 32 Z07 1/2" NPT 19 - ne pro kóy 31, 32 Z99 jiný Kó Jmenovitá élka L 1) Délka U 1) Délka G 1) Délka U1 2) ± ±2 L ±2 L... jiná - o kóu nutno oplnit jmenovitou élku L a alší potřebné rozměry v mm Kó Materiál jímky T MAX M (1.0570) 400 C - ne pro proveení s přírubou M 416 (1.0425, P265GH) 450 C - ne pro proveení s přírubou M (1.7715) 575 C - ne pro proveení s přírubou M (1.4541) 600 C M (1.4571) 500 C M C M06 Titan grae 2 - konkrétní proveení jímky po ohoě s výrobcem M07 Tantal 99% - konkrétní proveení jímky po ohoě s výrobcem M08 Monel konkrétní proveení jímky po ohoě s výrobcem M09 Hastelloy C-22 - konkrétní proveení jímky po ohoě s výrobcem M10 Nickel 200/201 - konkrétní proveení jímky po ohoě s výrobcem M99 jiný - konkrétní proveení jímky po ohoě s výrobcem VOLITELNÉ PROVEDENÍ Kó Procesní připojení s přírubou 1) P64 příruba DN 40/PN 160 le ČSN EN P67 příruba DN 40/PN 250 le ČSN EN P84 příruba 1,5", 2500 lbs le ANSI B 16.5 P99 jiné - le požaavku zákazníka po ohoě s výrobcem Kó Doplňky BZS nerezový závěsný štítek (70x15 mm), popis le objenávky PPZ popis výrobku le požaavku zákazníka UZ nerezová uzavírací zátka, rozměr le vnitřního závitu jímky, včetně spojovacího řetízku Q1 materiálový atest le ČSN EN 10204, 3.1 TZI tlaková zkouška jímky vnitřním přetlakem TZE tlaková zkouška jímky vnějším přetlakem (po ohoě s výrobcem) PZ penetrační zkouška svarů jímky KY omaštěné proveení pro kyslík VY pevnostní výpočet jímky (frekvence, namáhání tlakem) - viz otazník č Příkla objenávky: WT70 D 33 Z01 70 M03... označené proveení sklaem 1) viz rozměrové nákresy Typ Popis NV Návarek pro jímky WT70 D Kó Vnitřní průměr návarku [mm] Délka / vnější průměr D [mm] 1) 8 18G7 40 / 39 D24 24G7 40 / 49 D26 26G7 40 / 49 D99 jiný Kó Proveení P přímé S šikmé 45 J jiné (úhel uvést v objenávce) Kó Materiál M (1.0570) M 416 (1.0425, P265GH) M (1.7715) M (1.4541) M (1.4571) M M99 jiný VOLITELNÉ PŘÍSLUŠENSTVÍ Kó Doplňky PPZ popis výrobku le požaavku zákazníka Q1 materiálový atest le ČSN EN 10204, 3.1 Příkla objenávky: NV D26 P M03... označené proveení sklaem 1)... jinou élku návarku uvést v obj. čísle o závorky 2)... platný rozměr pouze pro kuželové jímky s přírubou 9

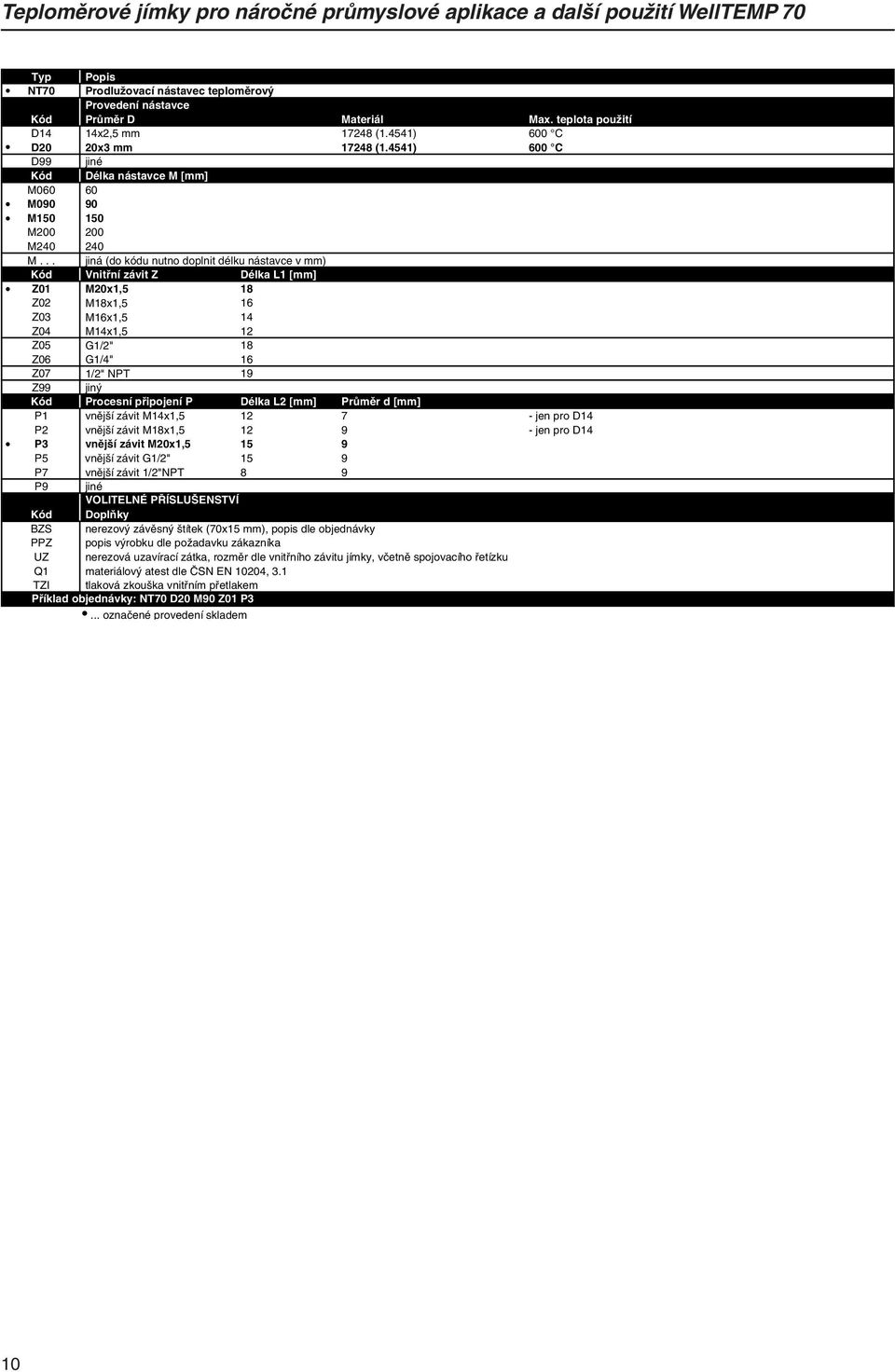

12 Teploměrové jímky pro náročné průmyslové aplikace a alší použití WellTEMP 70 Typ Popis NT70 Prolužovací nástavec teploměrový Proveení nástavce Kó Průměr D Materiál Max. teplota použití D x2,5 mm (1.4541) 600 C D20 20x3 mm (1.4541) 600 C D99 jiné Kó Délka nástavce M [mm] M M M M M M... jiná (o kóu nutno oplnit élku nástavce v mm) Kó Vnitřní závit Z Délka [mm] Z01 M20x1,5 18 Z02 M18x1,5 16 Z03 M16x1,5 Z04 Mx1,5 Z05 G1/2" 18 Z06 G1/4" 16 Z07 1/2" NPT 19 Z99 jiný Kó Procesní připojení P Délka [mm] Průměr [mm] P1 vnější závit Mx1,5 7 - jen pro D P2 vnější závit M18x1,5 9 - jen pro D P3 vnější závit M20x1, P5 vnější závit G1/2" 15 9 P7 vnější závit 1/2"NPT 8 9 P9 jiné VOLITELNÉ PŘÍSLUŠENSTVÍ Kó Doplňky BZS nerezový závěsný štítek (70x15 mm), popis le objenávky PPZ popis výrobku le požaavku zákazníka UZ nerezová uzavírací zátka, rozměr le vnitřního závitu jímky, včetně spojovacího řetízku Q1 materiálový atest le ČSN EN 10204, 3.1 TZI tlaková zkouška vnitřním přetlakem Příkla objenávky: NT70 D20 M90 Z01 P3... označené proveení sklaem 10

13 Dotazník - DC / Dotazník Pevnostní výpočet teploměrové jímky le ASME PTC 19.3 Dotazník k poptávce / objenávce č.: Firma: Sílo: Kontaktní osoba: Tel./Fax: JSP, s.r.o. Raisova Jičín Tel.: Fax: jsp@jsp.cz Úaje pro pevnostní výpočet jímky 1. JSP objenací číslo jímky (např.: WT70 C 01 V700 Z01 P02 60 M03): JSP objenací číslo snímače teploty (např.: T J13 60 H1 S3 D3 N1 P3): Specifikace jímky zákaznickým výkresem číslo: Záklaní parametry jímky: Materiál jímky: 523 (1.0570) 158 (1.7715) (1.4541) (1.4571) jiný: Připojení jímky: Konstrukce jímky: k zašroubování válcová (svařovaná) k zavaření kuželová s přírubou le: DIN ANSI/ASM DN: PN: Kuželová jímka k zašroubování Válcová jímka k zavaření Rozměry jímky: Ponořená élka jímky v prouu méia X [mm]: Délka jímky o místa vetknutí U [mm]: Vnitřní průměr jímky (vývrtu) [mm]: Délka nástavce jímky T [mm]: Tloušťka na t [mm]: Průměr měřicího konce jímky A [mm]: Průměr jímky v místě vetknutí B [mm]: Kuželová jímka k zavaření Válcová jímka s přírubou 5. Provozní pomínky: Měřené méium: kapalina plyn pára popis měřeného méia: Maximální průtok méia: Provozní průtok méia: jenotky: Tlak méia: absolutní relativní maximální: minimální: provozní: jenotky:..... Teplota méia: maximální: minimální: provozní: jenotky:..... Dynamická viskozita méia: , jenotky: (při provozních pomínkách) Hustota méia: , jenotky: (při provozních pomínkách) Potrubí s měřeným méiem: vnitřní průměr: tloušťka stěny: Parametry návarku jímky: vnitřní průměr: tloušťka stěny: élka návarku: (přípaně vyplnit JSP objenací číslo návarku) Upozornění! Pevnostní výpočet by měl pouze oporučit proveení jímky pro konkrétní aplikaci. Výpočet je založen na teoretických metoách a nemůže být považován za záruku proti přípané poruše jímky. V ne: popis objenavatele

14 Dotazník pevnostního výpočtu teploměrové jímky le ASME PTC 19.3 Tlak a vibrace způsobené prouěním kapaliny Pevnost jímky závisí na několika parametrech, které souvisí s konstrukcí jímky a s provozními pomínkami. Pro většinu aplikací zaručují stanarní jímky JSP ostatečnou pevnost a to poku jsou správně vybraný materiál jímky, její proveení a élka s ohleem na aplikaci. Správný výběr jímky záleží na typu provozního méia, teplotě, tlaku a rychlosti prouění méia. Je ůležité poznamenat, že většinu poškození jímek mají na svěomí vibrace způsobené prouěním méia. Přípané poškození jímky je možné hlavně z těchto ůvoů: 1) Vibrace způsobené prouěním méia V prouu méia za jímkou se tvoří víry s určitou frekvencí, která závisí na rychlosti prouění. Poku je tato frekvence blízká vlastní frekvenci jímky může při rezonanci těchto frekvencí ojít k masivní absorpci energie jímkou, která může být poškozena. Poku neoje k poškození jímky, je pravěpoobné, že měřicí vložka umístěná uvnitř jímky je vibracemi naměrně namáhána a to může být příčinou poškození snímače nebo jeho zničení. Přepisy ASME požaují poměr buící frekvence o prouění vůči vlastní frekvenci jímky menší než 0,8. V přípaech, ky je tento poměr větší než 0,8 lze použít tato vě řešení: A) Snížit buící frekvence o prouění a to snížením rychlosti prouění nebo použitím většího průměru jímky. B) Zvýšit vlastní frekvenci jímky použitím pevnější konstrukce (jiný typ jímky, jiný materiál nebo kratší élka jímky). 2) Namáhání jímky o prouu provozního méia Průřezová charakteristika prouění méia, která je funkcí rychlosti prouění a hustoty méia efinuje síly, které působí na jímku. Toto namáhání je počítáno a je porovnáno s pevností materiálu použitého pro jímku. 3) Tlakové namáhání Výpočtem je zjištěn maximální statický tlak, který jímka vyrží. Upozornění! Pevnostní výpočet by měl pouze oporučit proveení jímky pro konkrétní aplikaci. Výpočet je založen na teoretických metoách a nemůže být považován za záruku proti přípané poruše jímky.
