CB, C4B, CK. Měřicí centrická clona s bodovými odběry Měřicí čtyřotvorová clona s bodovými odběry Měřicí clona centrická s komorovými odběry

Transkript

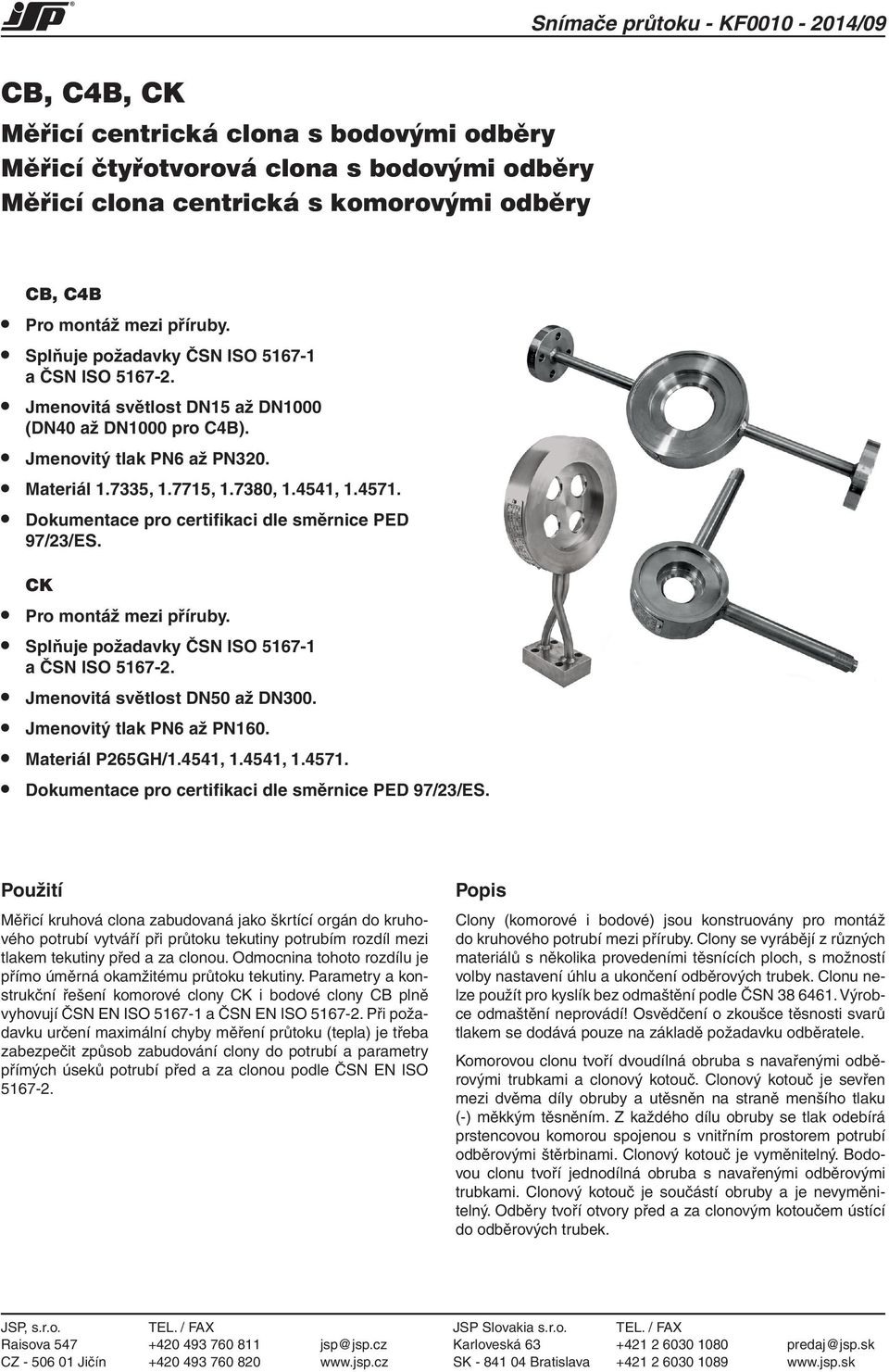

1 Snímače průtoku - KF /09 CB, C4B, CK Měřicí centrická clona s bodovými odběry Měřicí čtyřotvorová clona s bodovými odběry Měřicí clona centrická s komorovými odběry CB, C4B Pro montáž mezi příruby. Jmenovitá světlost DN15 až DN1000 (DN40 až DN1000 pro C4B). Jmenovitý tlak PN6 až PN320. Splňuje požadavky ČSN ISO a ČSN ISO Materiál , , , , Dokumentace pro certifikaci dle směrnice PED 97/23/ES. CK Pro montáž mezi příruby. Jmenovitá světlost DN50 až DN300. Splňuje požadavky ČSN ISO a ČSN ISO Jmenovitý tlak PN6 až PN160. Materiál P265GH/1.4541, , Dokumentace pro certifikaci dle směrnice PED 97/23/ES. Použití Popis Měřicí kruhová clona zabudovaná jako škrtící orgán do kruhového potrubí vytváří při průtoku tekutiny potrubím rozdíl mezi tlakem tekutiny před a za clonou. Odmocnina tohoto rozdílu je přímo úměrná okamžitému průtoku tekutiny. Parametry a konstrukční řešení komorové clony CK i bodové clony CB plně vyhovují ČSN EN ISO a ČSN EN ISO Při požadavku určení maximální chyby měření průtoku (tepla) je třeba zabezpečit způsob zabudování clony do potrubí a parametry přímých úseků potrubí před a za clonou podle ČSN EN ISO Clony (komorové i bodové) jsou konstruovány pro montáž do kruhového potrubí mezi příruby. Clony se vyrábějí z různých materiálů s několika provedeními těsnících ploch, s možností volby nastavení úhlu a ukončení odběrových trubek. Clonu nelze použít pro kyslík bez odmaštění podle ČSN Výrobce odmaštění neprovádí! Osvědčení o zkoušce těsnosti svarů tlakem se dodává pouze na základě požadavku odběratele. JSP, s.r.o. Raisova 547 CZ Jičín JSP Slovakia s.r.o. Karloveská 63 SK Bratislava TEL. / FAX jsp@jsp.cz Komorovou clonu tvoří dvoudílná obruba s navařenými odběrovými trubkami a clonový kotouč. Clonový kotouč je sevřen mezi dvěma díly obruby a utěsněn na straně menšího tlaku (-) měkkým těsněním. Z každého dílu obruby se tlak odebírá prstencovou komorou spojenou s vnitřním prostorem potrubí odběrovými štěrbinami. Clonový kotouč je vyměnitelný. Bodovou clonu tvoří jednodílná obruba s navařenými odběrovými trubkami. Clonový kotouč je součástí obruby a je nevyměnitelný. Odběry tvoří otvory před a za clonovým kotoučem ústící do odběrových trubek. TEL. / FAX predaj@jsp.sk

2 Komorová clona Bodová clona Úhel nastavení odběrových trubek Úprava spodní odběrové trubky pro měření přes kondenzát při svislé poloze potrubí Tab. 1: Úhel nastavení odběrových trubek Počet šroubů α min α max jiné úhly [ ] 4; ; ,5 157,5 45; 67,5; 112,5; ; 54; 72; 108; 126; ; 45; 60; 75; 105; 120; 135; ,9 167,1 26; 39; 51; 64; 77; 90; 103; 116; 129 Úhel a (úhel mezi + a - odběrem) je závislý na počtu šroubů v montážních přírubách. Standardní úhly jsou 0, 90 a 180. Jiný úhel je proveditelný v násobcích α min.

3 Ukončení odběrových trubek - standardní provedení Příruba DN10 / PN100 ČSN EN , typ 11F Příruba DN10 / PN160 ČSN EN , typ 11B Osazení pro přivaření Ø14x2,5 Závit G1/2 Přímé délky potrubí pro centrickou clonu CB, CK Tab. 2: Požadované přímé délky potrubí mezi CB, CK a tvarovkou bez usměrňovače proudění Část 1 Strana před clonou (vstup) Poměr průměrů ß = d/d Jednoduché koleno 90. Dvě kolena v jakékoli rovině. (S > 30D) Dvě kolena 90 v téže rovině. (30D S > 10D) Dvě kolena 90 v téže rovině. (10D S) Dvě kolena 90 v kolmých rovinách. (30D S 5D) Dvě kolena 90 v kolmých rovinách. (5D > S) 1) Jednoduchý T kus 90 s nástavcem nebo bez nástavce. 2) Jednoduché koleno 45. Dvě kolena 45 v téže rovině (S 2D) ,20 6 (3) 10 (-) 10 (-) 19 (18) 34 (17) 3 (-) 7 (-) 0,4 16 (3) 10 (-) 10 (-) 44 (18) 50 (25) 9 (3) 30 (9) 0,5 22 (9) 18 (10) 22 (10) 44 (18) 75 (34) 19 (9) 30 (18) 0,6 42 (13) 30 (18) 42 (18) 44 (18) 65 (25) 29 (18) 30 (18) 0,67 44 (20) 44 (18) 44 (20) 44 (20) 60 (18) 36 (18) 44 (18) 0,75 44 (20) 44 (18) 44 (22) 44 (20) 75 (18) 44 (18) 44 (18) Část 2 Strana před clonou (vstup) Strana za clonou (výstup) Poměr průměrů ß = d/d Soustředné zúžení potrubí z 2D na D v délce 1,5D až 3D. Soustředné rozšíření potrubí z 0,5D na D v délce D až 2D. Zcela otevřený kulový kohout nebo zcela otevřené šoupě. Náhlé symetrické zúžení potrubí. Teploměrová jímka nebo trubice o průměru 0,03D. Teploměrová jímka nebo tru-bice o průměru 0,03 a 0,13D. 3) Tvarovky (sloupce 2 až 11) a jímka hustoměru a 13b 14 0,20 5 (-) 6 (-) 12 (6) 30 (15) 5 (3) 20 (10) 4 (2) 0,4 5 (-) 12 (8) 12 (6) 30 (15) 5 (3) 20 (10) 6 (3) 0,5 8 (5) 20 (9) 12 (6) 30 (15) 5 (3) 20 (10) 6 (3) 0,6 9 (5) 26 (11) 14 (7) 30 (15) 5 (3) 20 (10) 7 (3,5) 0,67 12 (6) 28 (14) 18 (9) 30 (15) 5 (3) 20 (10) 7 (3,5) 0,75 13 (8) 36 (18) 24 (12) 30 (15) 5 (3) 20 (10) 8 (4) Instalováním teploměrných jímek se nezmění požadované přímé délky přímých úseků před clonou pro ostatní tvarovky. S - vzdálenost mezi koleny Hodnoty jsou uváděné v násobcích D. Hodnoty bez závorek jsou hodnoty s nulovou přídavnou nejistotou. Hodnoty v závorkách jsou hodnoty s 0,5 % přídavnou nejistotou. 1)... Nedoporučuje se! Doporučuje se použít usměrňovač proudění. 2)... Koleno 90 spoj na pokos. 3)... Montáž před clonu se nedoporučuje!

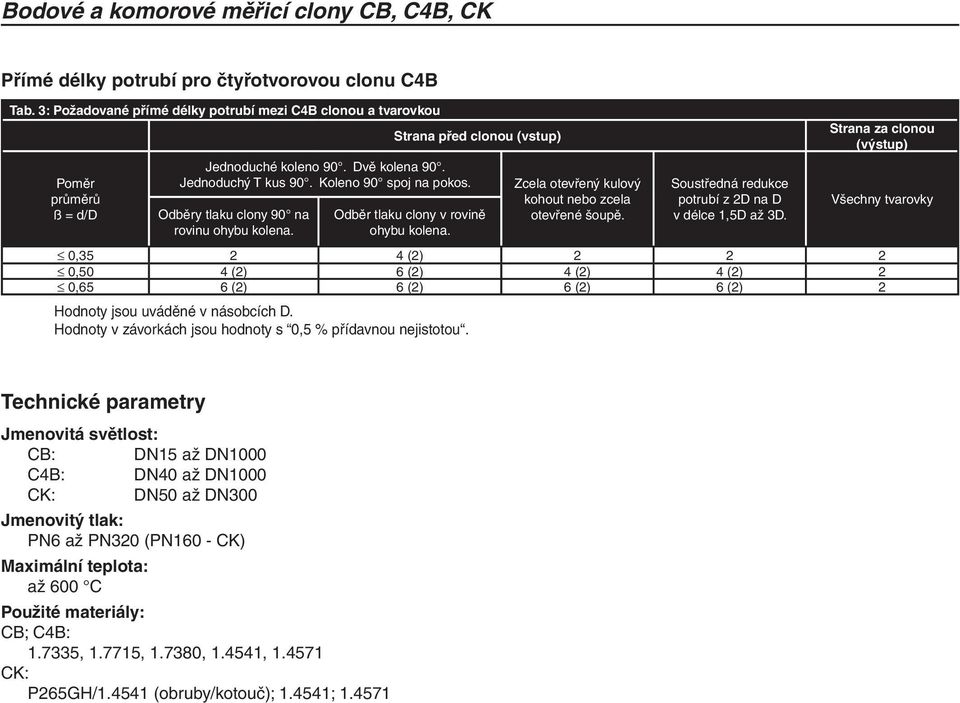

4 Přímé délky potrubí pro čtyřotvorovou clonu C4B Tab. 3: Požadované přímé délky potrubí mezi C4B clonou a tvarovkou Poměr průměrů ß = d/d Jednoduché koleno 90. Dvě kolena 90. Jednoduchý T kus 90. Koleno 90 spoj na pokos. Odběry tlaku clony 90 na rovinu ohybu kolena. Strana před clonou (vstup) Odběr tlaku clony v rovině ohybu kolena. Zcela otevřený kulový kohout nebo zcela otevřené šoupě. Soustředná redukce potrubí z 2D na D v délce 1,5D až 3D. Strana za clonou (výstup) Všechny tvarovky 0, (2) ,50 4 (2) 6 (2) 4 (2) 4 (2) 2 0,65 6 (2) 6 (2) 6 (2) 6 (2) 2 Hodnoty jsou uváděné v násobcích D. Hodnoty v závorkách jsou hodnoty s 0,5 % přídavnou nejistotou. Technické parametry Jmenovitá světlost: CB: DN15 až DN1000 C4B: DN40 až DN1000 CK: DN50 až DN300 Jmenovitý tlak: PN6 až PN320 (PN160 - CK) Maximální teplota: až 600 C Použité materiály: CB; C4B: , , , , CK: P265GH/ (obruby/kotouč); ;

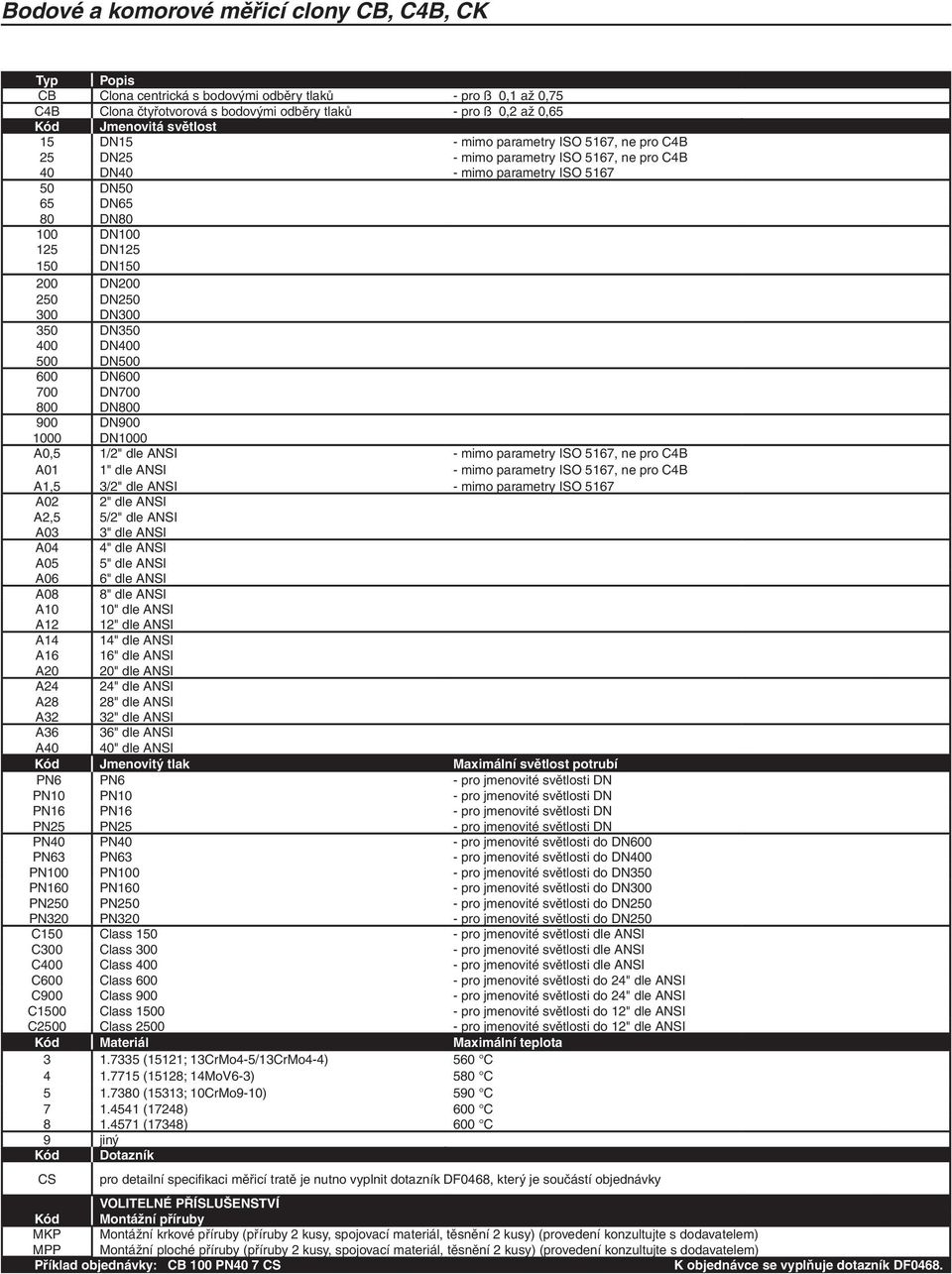

5 Typ Popis CB Clona centrická s bodovými odběry tlaků - pro ß 0,1 až 0,75 C4B Clona čtyřotvorová s bodovými odběry tlaků - pro ß 0,2 až 0,65 Kód Jmenovitá světlost 15 DN15 - mimo parametry ISO 5167, ne pro C4B 25 DN25 - mimo parametry ISO 5167, ne pro C4B 40 DN40 - mimo parametry ISO DN50 65 DN65 80 DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN1000 A0,5 1/2" dle ANSI - mimo parametry ISO 5167, ne pro C4B A01 1" dle ANSI - mimo parametry ISO 5167, ne pro C4B A1,5 3/2" dle ANSI - mimo parametry ISO 5167 A02 2" dle ANSI A2,5 5/2" dle ANSI A03 3" dle ANSI A04 4" dle ANSI A05 5" dle ANSI A06 6" dle ANSI A08 8" dle ANSI A10 10" dle ANSI A12 12" dle ANSI A14 14" dle ANSI A16 16" dle ANSI A20 20" dle ANSI A24 24" dle ANSI A28 28" dle ANSI A32 32" dle ANSI A36 36" dle ANSI A40 40" dle ANSI Kód Jmenovitý tlak Maximální světlost potrubí PN6 PN6 - pro jmenovité světlosti DN PN10 PN10 - pro jmenovité světlosti DN PN16 PN16 - pro jmenovité světlosti DN PN25 PN25 - pro jmenovité světlosti DN PN40 PN40 - pro jmenovité světlosti do DN600 PN63 PN63 - pro jmenovité světlosti do DN400 PN100 PN100 - pro jmenovité světlosti do DN350 PN160 PN160 - pro jmenovité světlosti do DN300 PN250 PN250 - pro jmenovité světlosti do DN250 PN320 PN320 - pro jmenovité světlosti do DN250 C150 Class pro jmenovité světlosti dle ANSI C300 Class pro jmenovité světlosti dle ANSI C400 Class pro jmenovité světlosti dle ANSI C600 Class pro jmenovité světlosti do 24" dle ANSI C900 Class pro jmenovité světlosti do 24" dle ANSI C1500 Class pro jmenovité světlosti do 12" dle ANSI C2500 Class pro jmenovité světlosti do 12" dle ANSI Kód Materiál Maximální teplota (15121; 13CrMo4-5/13CrMo4-4) 560 C (15128; 14MoV6-3) 580 C (15313; 10CrMo9-10) 590 C (17248) 600 C (17348) 600 C 9 jiný Kód Dotazník CS pro detailní specifikaci měřicí tratě je nutno vyplnit dotazník DF0468, který je součástí objednávky VOLITELNÉ PŘÍSLUŠENSTVÍ Kód Montážní příruby MKP Montážní krkové příruby (příruby 2 kusy, spojovací materiál, těsnění 2 kusy) (provedení konzultujte s dodavatelem) MPP Montážní ploché příruby (příruby 2 kusy, spojovací materiál, těsnění 2 kusy) (provedení konzultujte s dodavatelem) Příklad objednávky: CB 100 PN40 7 CS K objednávce se vyplňuje dotazník DF0468.

6 Typ Popis CK Clona s komorovými odběry tlaků Kód Jmenovitá světlost 50 DN50 65 DN65 80 DN DN DN DN DN DN DN300 A02 2" dle ANSI A02,5 2,5" dle ANSI A03 3" dle ANSI A04 4" dle ANSI A05 5" dle ANSI A06 6" dle ANSI A08 8" dle ANSI A10 10" dle ANSI A12 12" dle ANSI Kód Jmenovitý tlak Maximální světlost potrubí PN6 PN6 - pro jmenovité světlosti DN PN10 PN10 - pro jmenovité světlosti DN PN16 PN16 - pro jmenovité světlosti DN PN25 PN25 - pro jmenovité světlosti DN PN40 PN40 - pro jmenovité světlosti DN PN63 PN63 - pro jmenovité světlosti DN PN100 PN100 - pro jmenovité světlosti DN PN160 PN160 - pro jmenovité světlosti DN C150 Class pro jmenovité světlosti dle ANSI C300 Class pro jmenovité světlosti dle ANSI C400 Class pro jmenovité světlosti dle ANSI C600 Class pro jmenovité světlosti dle ANSI C900 Class pro jmenovité světlosti dle ANSI C1500 Class pro jmenovité světlosti dle ANSI Kód Materiál Maximální teplota 1 obruba P265GH, clonový kotouč C (17248) 600 C (17348) 600 C 9 jiný Kód Dotazník CS pro detailní specifikaci měřicí tratě je nutno vyplnit dotazník DF0468, který je součástí objednávky VOLITELNÉ PŘÍSLUŠENSTVÍ Kód Montážní příruby MKP Montážní krkové příruby (příruby 2 kusy, spojovací materiál, těsnění 2 kusy) (provedení konzultujte s dodavatelem) MPP Montážní ploché příruby (příruby 2 kusy, spojovací materiál, těsnění 2 kusy) (provedení konzultujte s dodavatelem) Příklad objednávky: CK 100 PN40 1 CS K objednávce se vyplňuje dotazník DF0468.
