1 VUT v Brně Fakulta strojního inženýrství 6 Hlavně palných zbraní Róbert Jankových (jankovych@fme.vutbr.cz ) Brno, 23. října 2012

2 Studijní literatura

3 Osnova Hlavně palných zbraní, základní pojmy Vývrt hlavní palných zbraní Vývrt drážkovaných hlavní Vývrt brokovnicových hlavní Výroba hlavní

Elektromagnetická zbraň Hlavňové palné zbraně

4 Hlavňové palné a hlavňové plynové zbraně Střelná zbraň Palná zbraň Plynová zbraň Mechanická zbraň Elektromagnetická zbraň Hlavňové palné zbraně Hlavňové plynové zbraně Ostatní palné zbraně Ostatní plynové zbraně

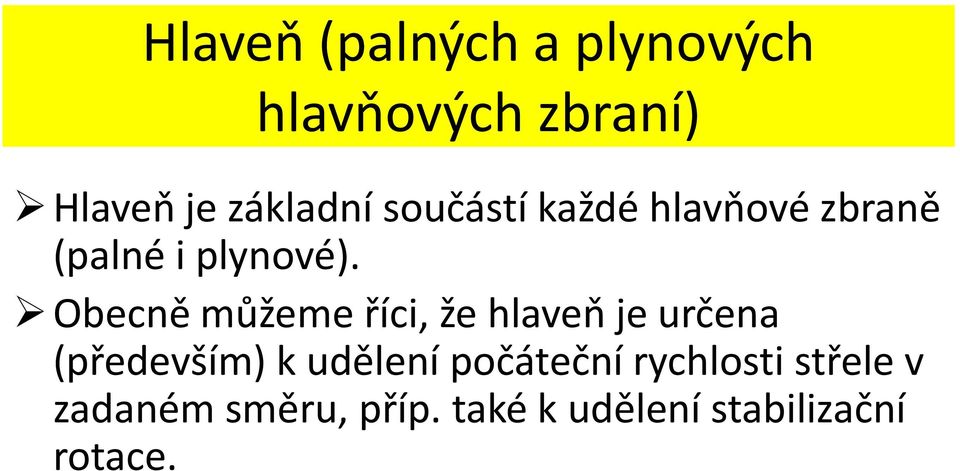

5 Hlaveň (palných a plynových hlavňových zbraní) Hlaveň je základní součástí každé hlavňové zbraně (palné i plynové). Obecně můžeme říci, že hlaveň je určena (především) k udělení počáteční rychlosti střele v zadaném směru, příp. také k udělení stabilizační rotace.

Obecně můžeme říci, že hlaveň je určena (především) k udělení

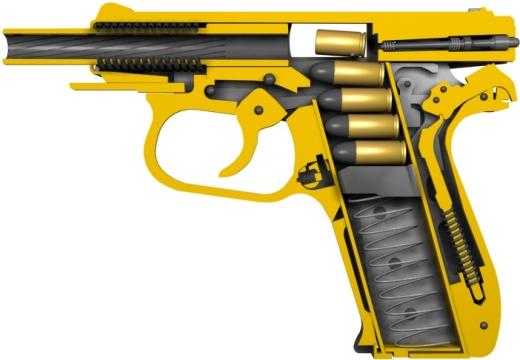

6 Poznámka k hlavním: úplná hlaveň/vlastní hlaveň Vlastní hlaveň (1) Lůžko závěru (2) Otevřený mechanický zaměřovač (3-12)

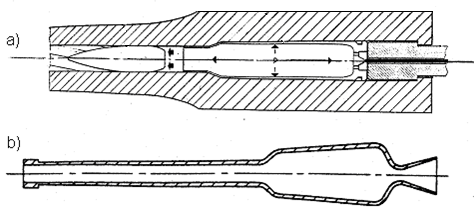

7 Hlaveň zákluzové a bezzákluzové palné zbraně střela nábojnice závěr hlaveň

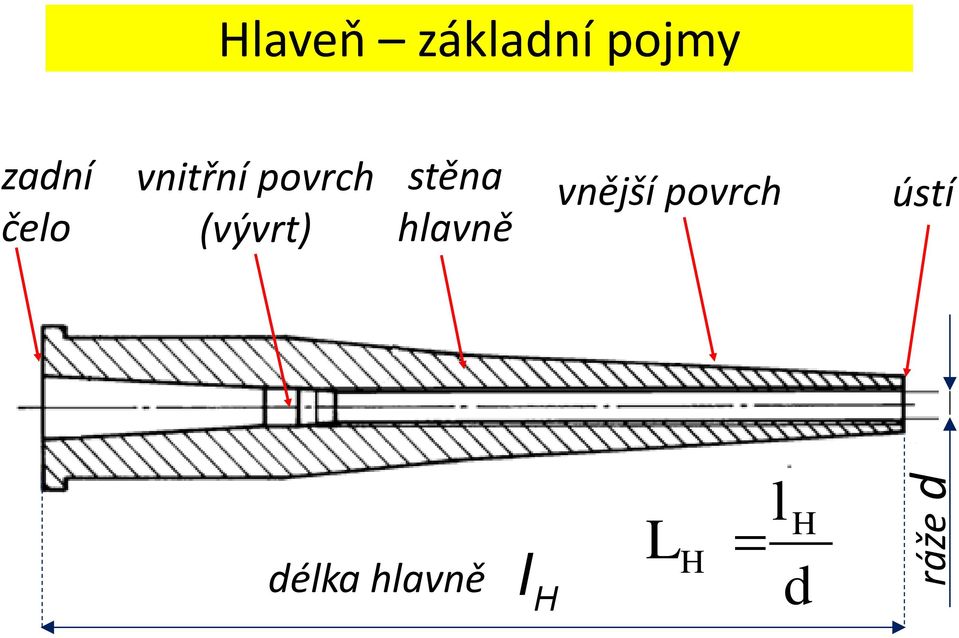

8 Hlaveň základní pojmy ráže d zadní čelo vnitřní povrch (vývrt) stěna hlavně vnější povrch ústí délka hlavně l H L H l d H

9 Klasifikace HPZ podle druhu podle způsobu držení zbraně při střelbě podle ráže podle stupně automatizace podle způsobu uzamčení nábojové komory atd.

10 PODLE RÁŽE malorážové dělové Klasifikace hlavní PODLE DÉLKY HLAVNĚ L L L H lh d H. Houfnic H 20 30d H. KH H. Kanónů H 45 70d PODLE KONSTRUKCE (NK) pro nábojnicový náboj pro beznábojnicový náboj

11 PODLE KONSTRUKCE VODÍCÍ ČÁSTI s hladkým povrchem s drážkovaným povrchem Klasifikace hlavní PODLE STAVBY STĚNY s nerozebíratelnou stěnou s rozebíratelnou stěnou

12 Klasifikace hlavní podle stavby její stěny HLAVNĚ PALNÝCH ZBRANÍ s nerozebíratelnou stěnou s rozebíratelnou stěnou nezpevněné zpevněné skládané příčně skládané podélně skládané příčně a podélně jednoduché jednoduché autofretované skládané fretované s volnou duší s volnou košilí

skládané příčně skládané podélně skládané příčně a podélně jednoduché

13 Svazky brokových hlavní dvojka broková kozlice brokový troják

14 Svazky kulových hlavní dvoják kulová kozlice Kulový troják

15 Kulobrokové svazky hlavní 1/2 obojetnice kulobroková kozlice troják dvojákový troják trojče trojáček

16 Kulobrokové svazky hlavní 2/2 čtyřče

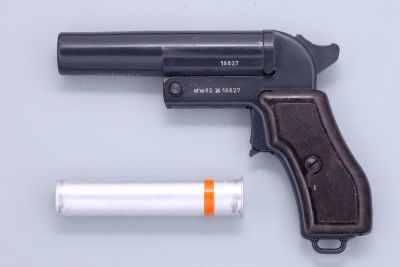

17 závěrová část Vývrt hlavně přechodový kužel nábojová komora vodící část vývrtu

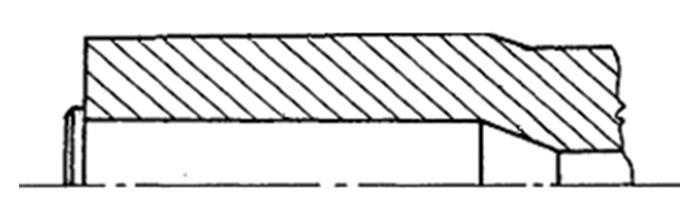

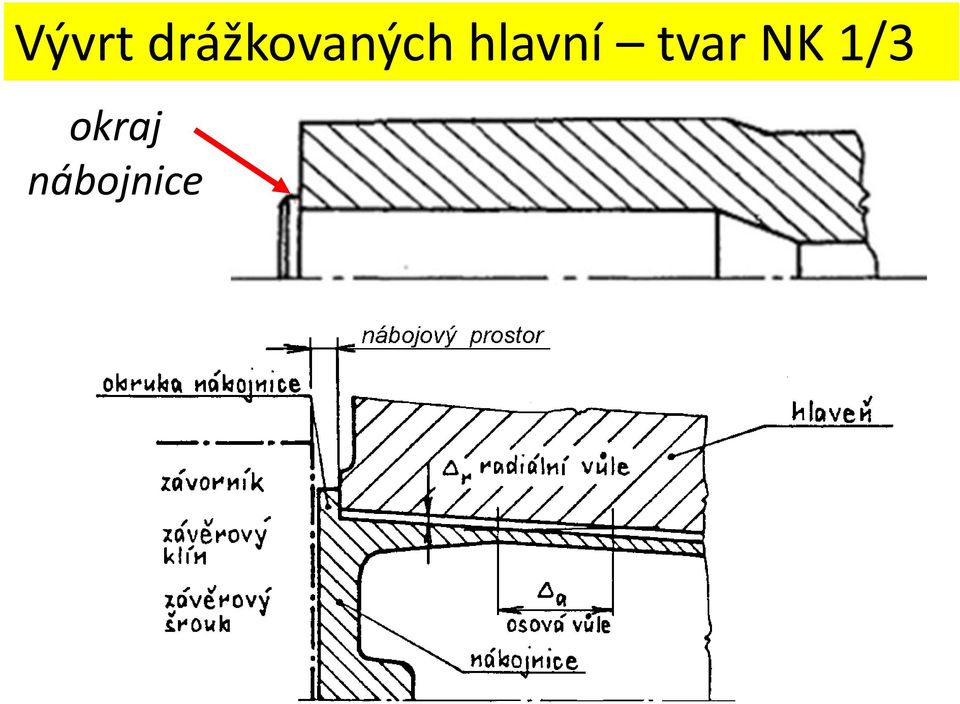

18 Vývrt drážkovaných hlavní tvar NK 1/3 okraj nábojnice

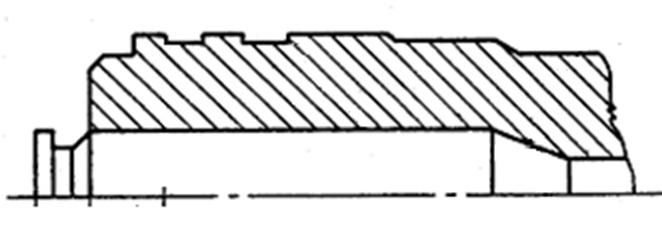

19 Vývrt drážkovaných hlavní tvar NK 2/3 drážka nábojnice hlavní kužel spojovací kužel

20 Nábojnice s dosedacím nákružkem NK 3/3 dosedací nákružek

21 Odlehčovací drážky systému Revelli

22 Přechodový kužel

23 Drážkovaná část vývrtu tvar drážek pravoúhlý lichoběžníkový polygonální

24 Stoupání drážek v ú n tg s d 1 [ ] ú. u malorážových zbraní 1500 až 3500 s-1 u ráže 57 mm 600 až 700 s-1 u ráže 100 mm 300 s-1 a u ráže 122 mm 200 až 250 s-1

25 Kanónová houfnice ráže 152 mm, kdy střela OF má úsťovou rychlost 860 m/s a úhel stoupání je 8 o s v 860 *8 n ú tg s 1 ú. d *0, tg( )=253 [ ]

26 Vývrt brokovnicových hlavní d 2 d 3 d 1 l l T průměr vývrtu hlavně d, přední průměr nábojové komory, d 1, zadní průměr nábojové komory (průměr vstupu do nábojové komory), d 2, průměr zahloubení pro okraj dna nábojnice, d 3, hloubka zahloubení pro okraj dna nábojnice l T délka nábojové komory l.

27 Správná délka brokové nábojnice

28 n T n N Zahrdlení, krytí K počet zásahů v kruhu 75cm klasické (normální) skeetové zahrdlení K n n počet broků obsažených v náboji 5 K T N i K i náporové zahrdlení dutinové zahrdlení zahrdlení zvonové paradox

29 Výroba hlavní 1. vnější opracování materiálu (hrubování) před a po tepelném opracování, 2. vrtání na rozměr odpovídající ráži a technologii drážkování, vystružení, smirkování, honování, 3. vnější opracování, 4. drážkování, smirkování drážek i polí, soustružení, vystružování a leštění nábojové komory, 5. vnější opracování načisto, 6. rovnání, čistění a konzervování.

18,1 mm P1 Průměr nábojové komory ve vzdálenosti E od čela závěru, např.

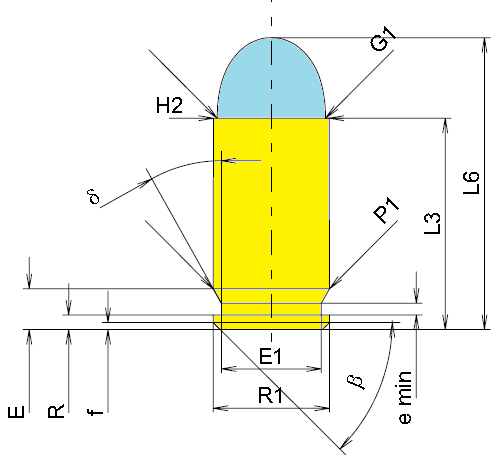

30 Výroba hlavní požad. na rozměry dle C.I.P L3 Délka nábojové komory od čela závěru po začátek krčku, např. 18,1 mm P1 Průměr nábojové komory ve vzdálenosti E od čela závěru, např. 10,07 mm F Průměr vodící části vývrtu v polích (ráže hlavně) např. 9,04 mm G1 Průměr válcové části přechodového kužele/průměr střely např. 9,35/9,27 mm

31 Detail požadavku na vodící část vývrtu 1. 4-vrcholový profil vývrtu dán kruhovou vačkou s excentricitou e 2. stoupání mm/ot vpravo e = 0,1 0,01

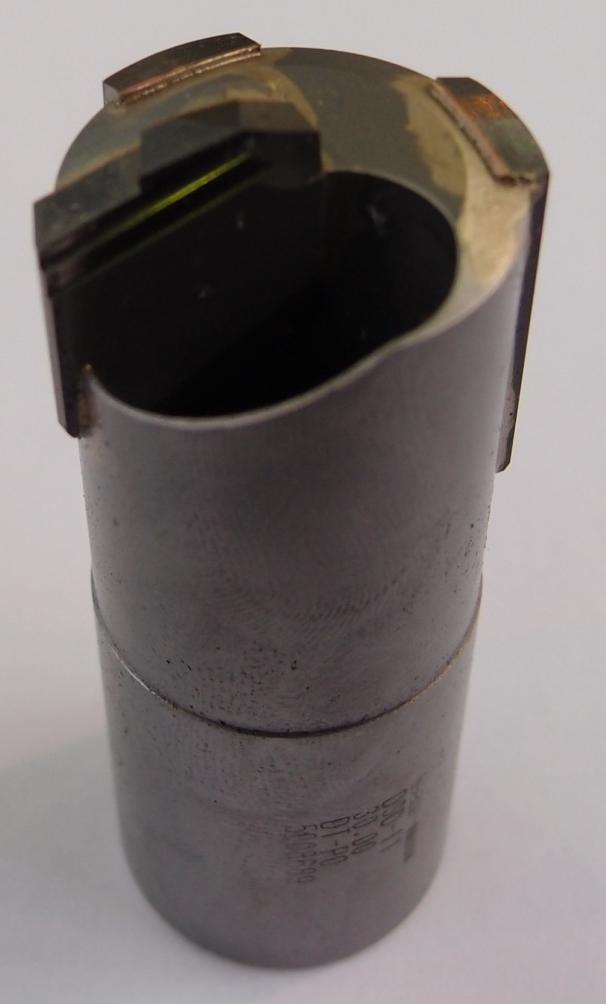

32 Stroj SIG B 16/1,5 (r.v. 1970)

33 Stroj SIG B 174/1 (r.v. 1982)

34 Stroj M NC (TBT)

35 Výroba drážkované části vývrtu třískovým drážkování protlačováním kováním (0,015-0,025)d

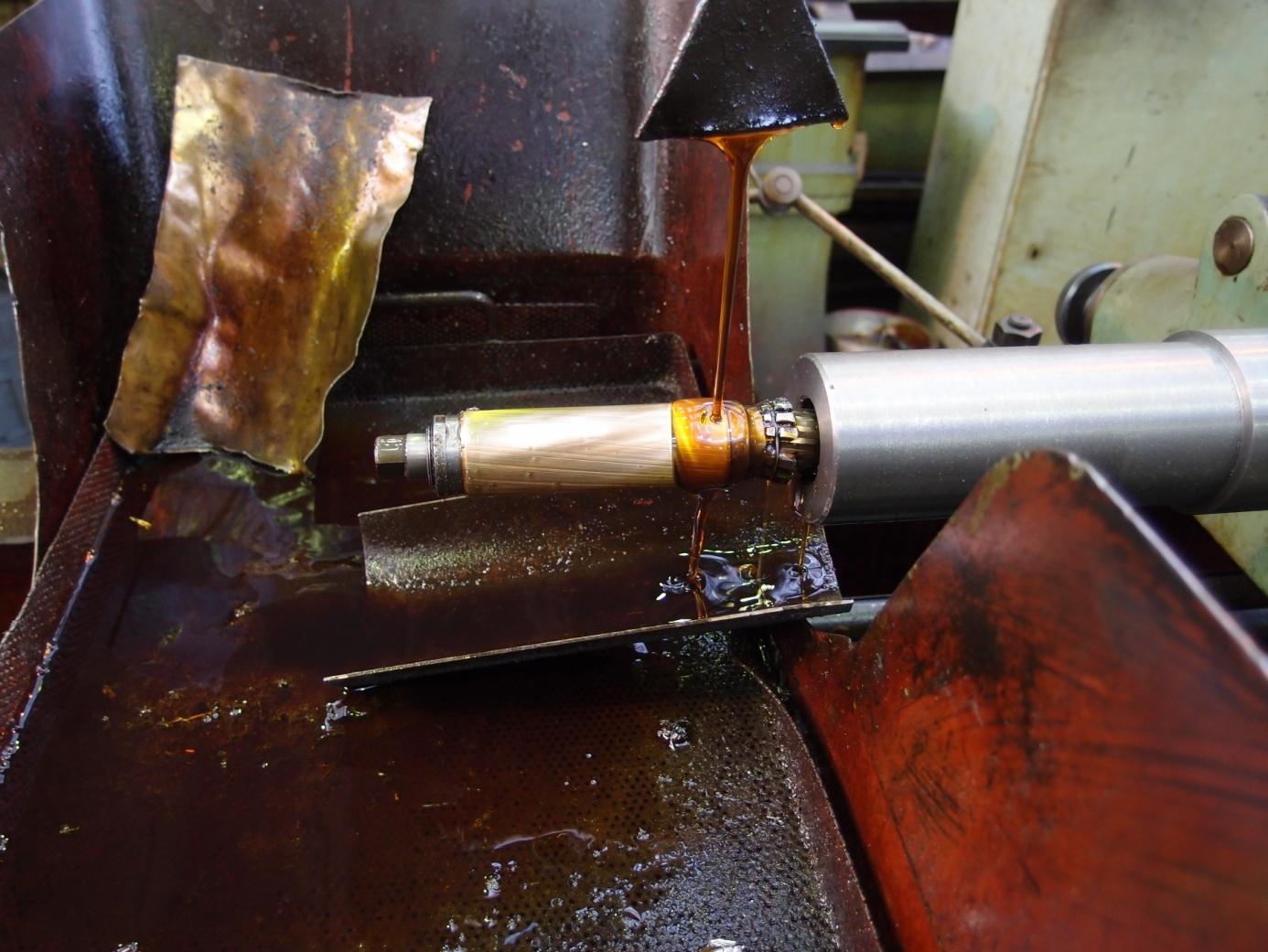

36 Třískové drážkování vývrtu hlavní (0,015-0,025)d. n ú 60.. d v ú tg

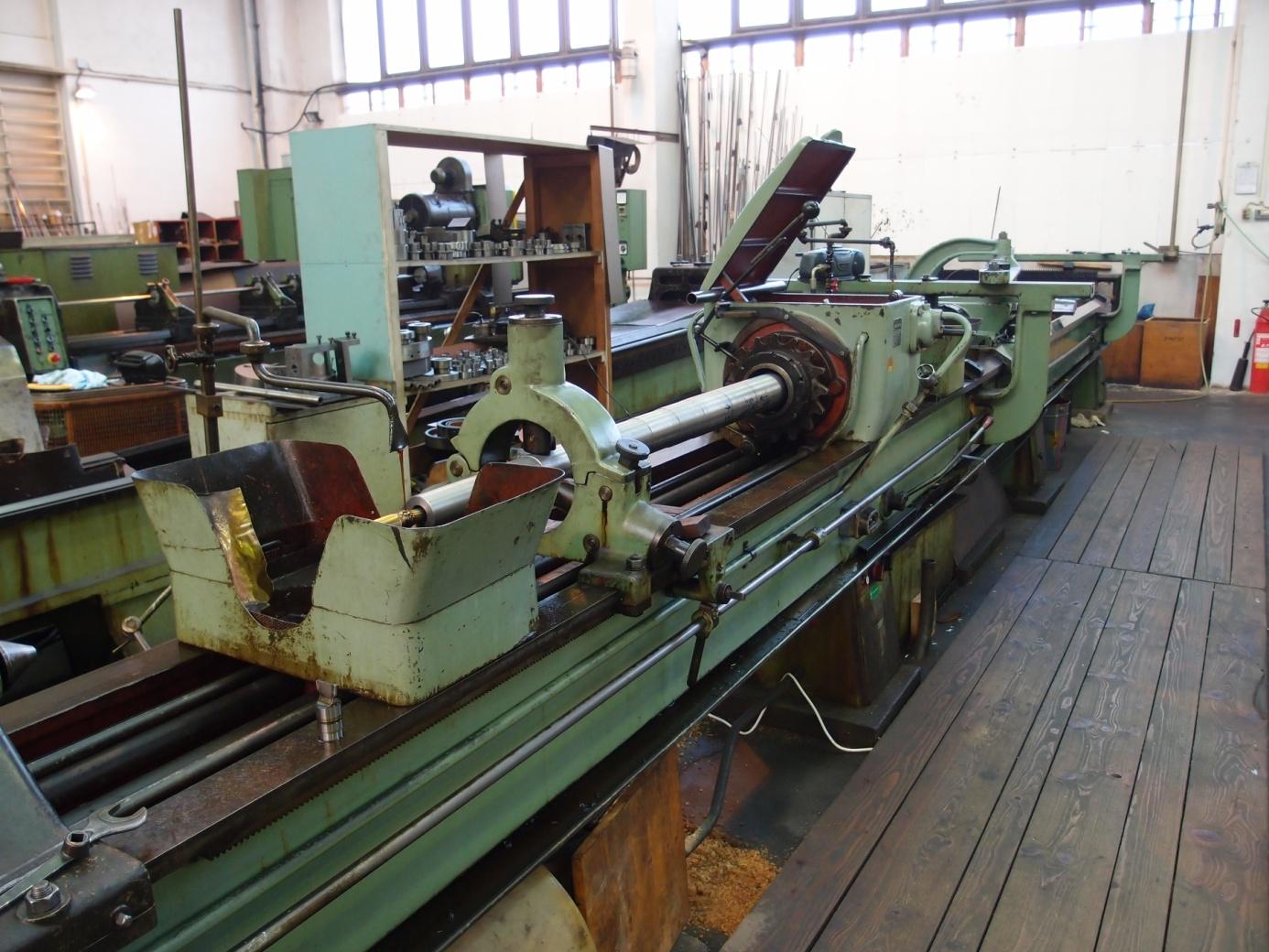

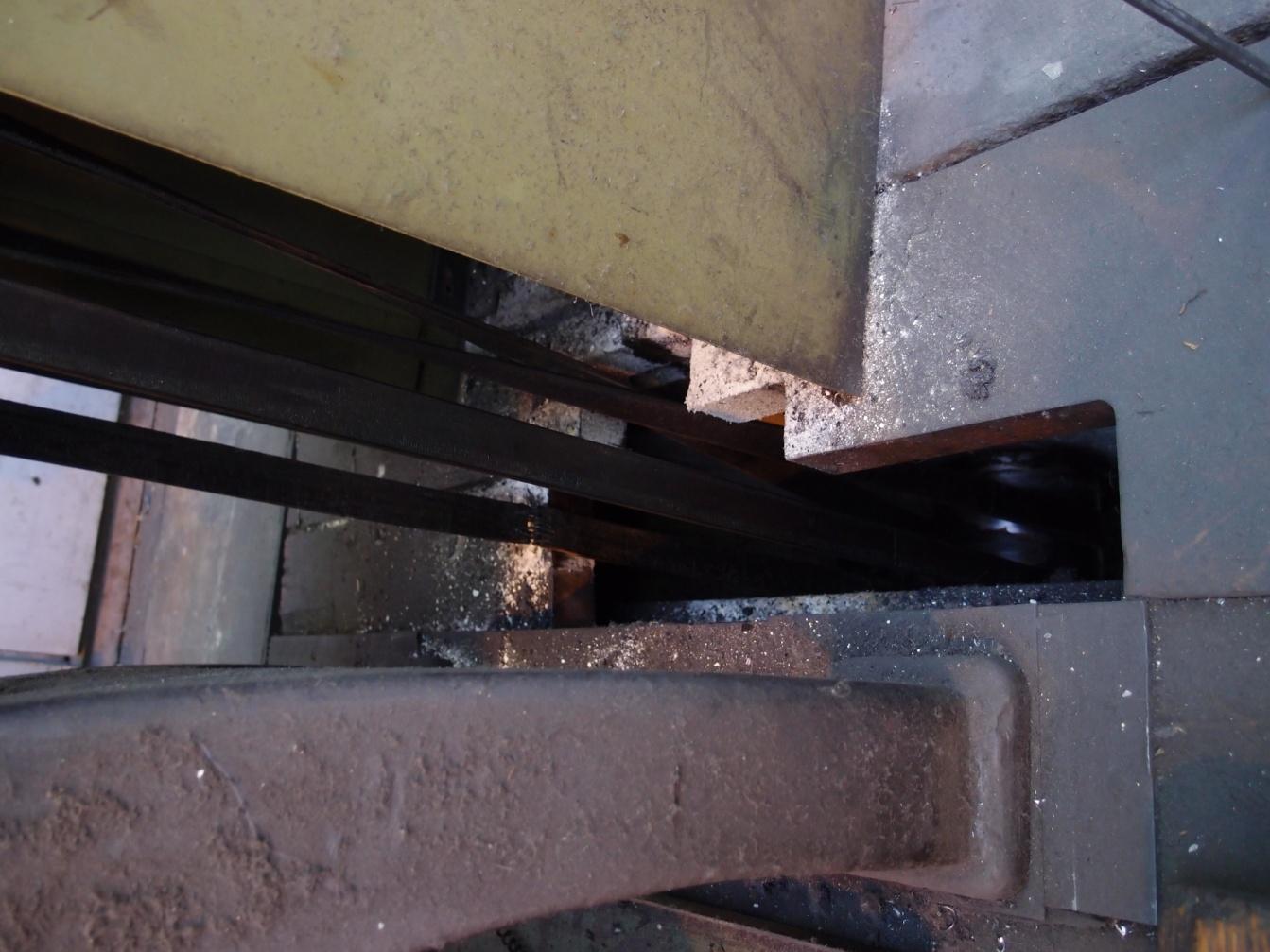

37 Stroj na třískové drážkování

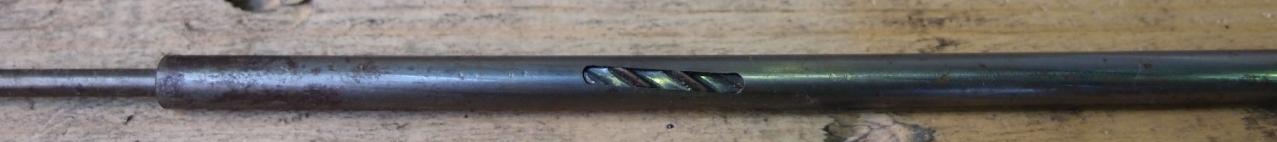

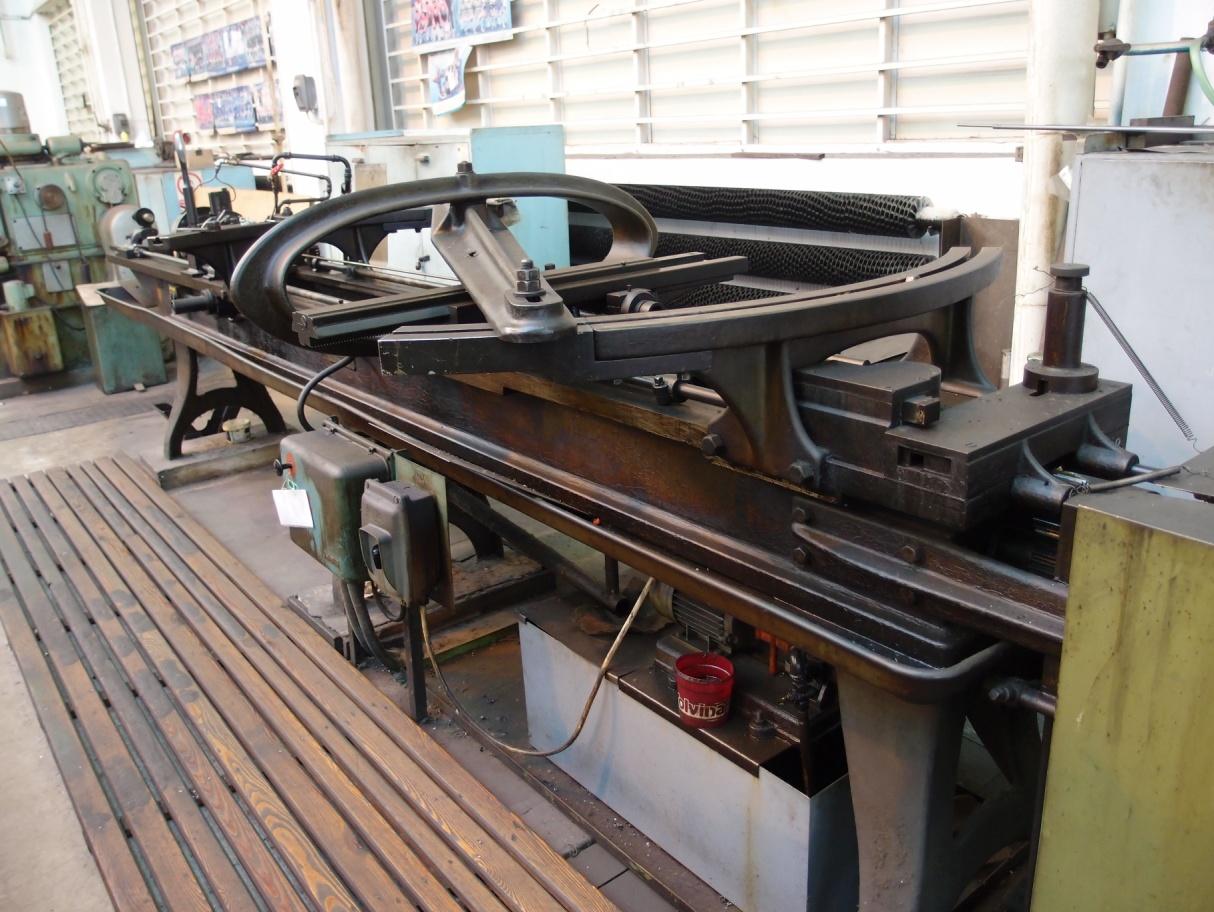

38 Ludwig Loewe & Co. Berlin

39 Drážkovací stroj Zs151

40 Výroba vývrtu hlavní radiálním a rotačním kováním

41 Kovací stroj GFM SHK 10
