1 Toolinspect - digital 3 - tlačítko - Kontrola Technická data Kontrola nástrojů Maierhöfen, This document serves only for information. Technical amendments are left. Version:

2 1.) Popis výkonu: Přístroj Toolinspect slouží ke kontrole nástojů na strojích při třískovém obrábění. K této úloze potřebná data se přenáší na zařízení díky rozhraní Profibus DP pomocí CNC ovládání. Strategie kontroly se volí samostatně integrovaným softwarem, který je závislý na nástroji a opracování. Potřebné parametry zadává pro jednotlivé typy strojů jednorázově jejich výrobce. Poté není zapotřebí provádět jiné změny resp. Úpravy na NCprogramech nebo na vizuální ploše. 2.) Popis systému: Varianta 1: Rexroth Bosch Group MTX Hardware komunikuje s MTX ovládáním přes rozhraní Profibus-DP nebo také přes analogické signály. Vizualizace na ovládacím panelu je spojena s ovládáním přes TCP/IP nebo RS232 rozhraní s hardwarem. Seite: 2

3 Varianta 2: Siemens 840D Hardware komunikuje s ovládáním Siemens přes rozhraní Profibus-DP nebo také přes analogické signály. Vizualizace na ovládacím panelu je spojena s ovládáním přes TCP/IP nebo RS232 rozhraní s hardwarem. Seite: 3

4 Varianta 2.1: Siemens 840Dsl bez vizualizace se systémem procesní kontroly Toolinspect digital Výstavba systému Siemens 840Dsl: Box Toolinspect komunikuje s ovládáním Siemens 840Dsl TCU přes rozhraní Profibus- DP nebo přes analogické signály. Ovládání kontroly zajišťují 3 funkční tlačítka. U boxu Toolinspect existuje možnost napojení přes TCP/IP nebo rozhraní RS232 na externí PC, který může být spojen s hardwarem. Seite: 4

5 Varianta 2.2: Siemens 840Dsl TCU bez vizualizace se systémem procesní kontroly Toolinspect digital Box Toolinspect komunikuje s ovládáním Siemens 840Dsl TCU přes rozhraní Profinet- PN. Ovládání kontroly zajišťují 3 funkční tlačítka. U boxu Toolinspect existuje možnost napojení přes TCP/IP nebo rozhraní RS232 na externí PC, který může být spojen s hardwarem. Seite: 5

6 Varianta 2.3: Siemens 828Dsl-TCU bez vizualizace se systémem procesní kontroly Toolinspect digital Box Toolinspect komunikuje s ovládáním Siemens 840Dsl TCU přes rozhraní Profinet- PN. Ovládání kontroly zajišťují 3 funkční tlačítka. U boxu Toolinspect existuje možnost napojení přes TCP/IP nebo rozhraní RS232 na externí PC, který může být spojen s hardwarem. Seite: 6

7 Varianta 3: FANUC Series 16i až 30i bez vizualizace se systémem procesní kontroly Toolinspect digital Výstavba systému FANUC 16i TB: Box Toolinspect komunikuje s ovládáním FANUC přes rozhraní Profibus-DP nebo přes analogické signály. Ovládání kontroly zajišťují 3 funkční tlačítka. U boxu Toolinspect existuje možnost napojení přes TCP/IP nebo rozhraní RS232 na externí PC, který může být spojen s hardwarem. Seite: 7

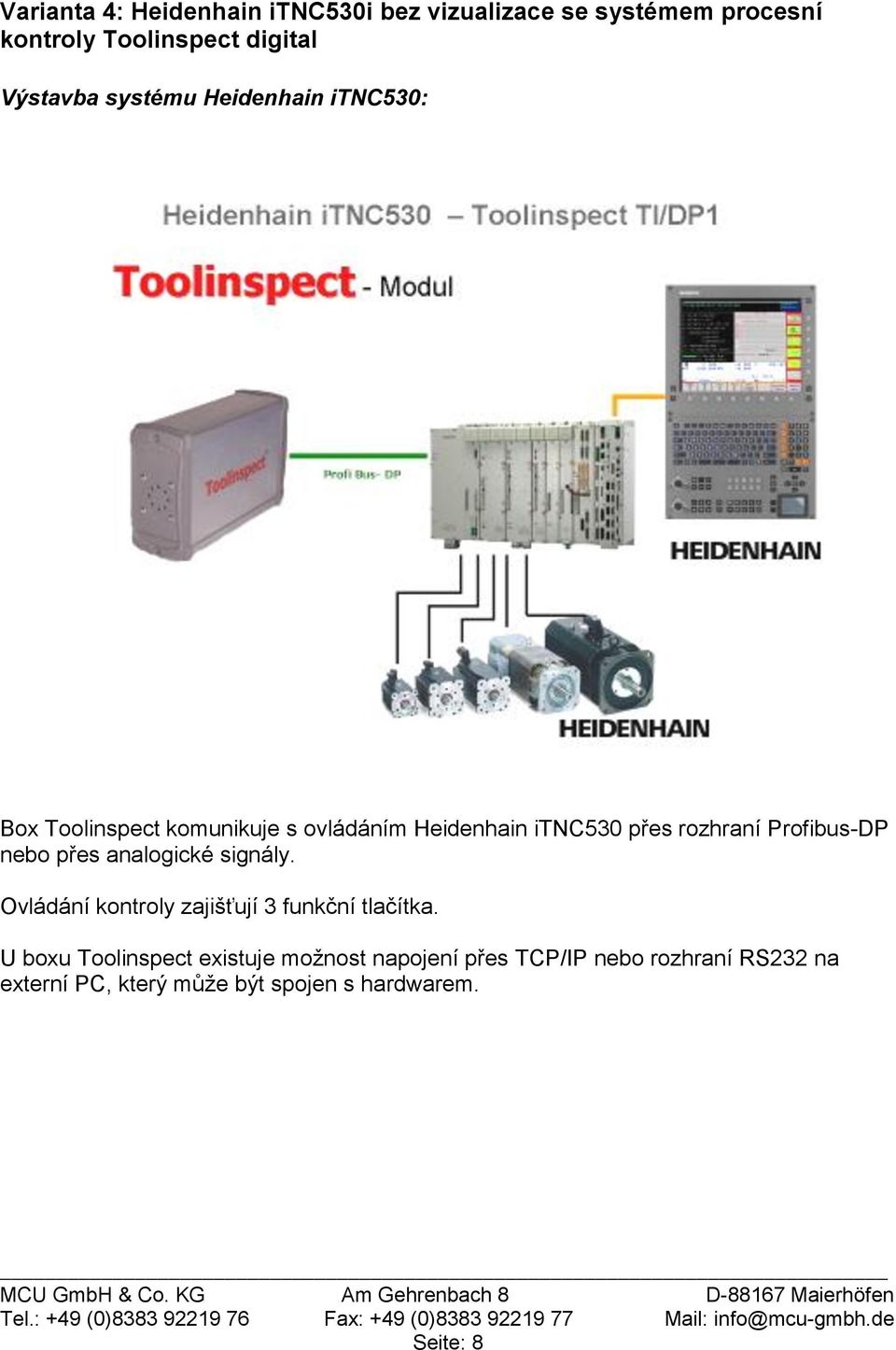

8 Varianta 4: Heidenhain itnc530i bez vizualizace se systémem procesní kontroly Toolinspect digital Výstavba systému Heidenhain itnc530: Box Toolinspect komunikuje s ovládáním Heidenhain itnc530 přes rozhraní Profibus-DP nebo přes analogické signály. Ovládání kontroly zajišťují 3 funkční tlačítka. U boxu Toolinspect existuje možnost napojení přes TCP/IP nebo rozhraní RS232 na externí PC, který může být spojen s hardwarem. Seite: 8

9 3.) Technickém dodatku Okolní podmínky Napětí 20-30V DC (Optional 6-60V DC) Teplota 0-60 C Žádná kondenzovaná voda a vlhkost vzduchu do 50% Výkon ca.15w Popis výkonu Počet nástrojů neomezen Automatický, samoučící se kontrolní systém s inteligentní kontrolní strategií bez nutnosti školení obsluhy. Kontrola nástrojů Standard ( zlomení / chybějící ) Optionálně rozšířitelný na opotřebení 1 pohon (s kontrolou pohybu a proudu). Optionálně rozšířítelný na 8 pohonů Četnost kontroly < 5ms Spojení s CNC ovládáním Standard s jedním Profibus-DP rozhraním do 12Mbaud (pro 1 NCU) Možnost rozšíření na 2 Profibus-DP rozhraní do 12Mbaud (pro 2 NCU`s) Alternativně analogické signály otočného momentu 0-10V, +/-10V, 0-20mA, a digitálně E/A 24V pro číslo nástroje a signál rozhraní resp. alarmové hlášení Vizualizace Vizualizace lze provést na ovládacím panelu nebo na extermín PC nebo Notebooku. Minimální systemové podmínky: 200MHz ; 256MB RAM-paměť; 50MB-volná paměť na harddisku; System od TI-1 : Windows 98, Windows NT4.0,Windows 2000, WindowsXP, Windows Vista, Windows 7 System od TI-2 : Android ab V3.0, Linux, WindowsXP, Windows 7 Spojení přes síť TCP/IP Spojení alternativně přes seriové rozhraní RS232 BDE/MDE (Option) Rozhraní může být na přání zákazníka spojeno s již existujícími daty přes Profibus-rozhraní. Data lze exportovat do Excelu. Podmínka je spojení se sítí. Minimální podmínky systemu: 200MHz ; 256MB RAM-paměť; 100MB-volná paměť na harddisku; System od TI-1 : Windows 98, Windows NT4.0,Windows 2000, WindowsXP, Windows Vista, Windows 7 System od TI-2 : Android ab V3.0, Linux, WindowsXP, Windows 7 Seite: 9

10 Garance 24 měsíců garance na hardware po dodání Místo plnění je místo výrobce Jestliže se s hardwarem zachází mimo specifikované oblasti nasazení, zaniká jakýkoliv nárok na garanci a poškození přístroje! 4.) Prodej Jestliže máte další otázky obraťte se na pana z firmy MCU-prodej. MCU GmbH & Co. KG Global Sales Office Max Eyth Strasse 51 D Winnenden Telefon +49 (0) Fax. +49 (0) sales@mcu-gmbh.de Internet : Informace k datovým listům Zde uvedené obrázky ovládání a pohonných modulů jsou poskytnuty se souhlasem výrobců jednotlivých ovládání a podléhají Copyrightu. Uvedené informace slouží jako nezávazné informace. Změny vyhrazeny! Datum vydání: Aktualizováno: Version: MCU GmbH & Co.KG, Maierhöfen Seite: 10

11 5.) Zařízení Seite: 11
