1 Dehtochema Bitumat a. s. Pražská Bělá pod Bezdězem KATALOG VÝROBKŮ, TECHNICKÉ A TECHNOLOGICKÉ PODKLADY PRO NAVRHOVÁNÍ A PROVÁDĚNÍ IZOLACÍ STAVEB AKTUALIZOVÁNO V ZÁŘÍ 2003 (upozornění: tato tiskovina je průběžně doplňována a aktualizována) OBSAH 1. ÚVOD ROZDĚLENÍ IZOLAČNÍCH PÁSŮ SORTIMENT LEHKÝCH IZOLAČNÍCH PÁSŮ A PÁSŮ NATAVITELNÝCH Z OXIDOVANÝCH ASFALTŮ SORTIMENT IZOLAČNÍCH PÁSŮ Z MODIFIKOVANÝCH ASFALTŮ SORTIMENT IZOLAČNÍCH PÁSŮ PRO SPECIÁLNÍ POUŽITÍ ZÁLIVKOVÉ A TĚSNÍCÍ HMOTY ASFALTOVÉ ŠINDELE CHARAKTERISTIKA, TECHNICKÉ PARAMETRY A POUŽITÍ JEDNOTLIVÝCH VÝROBKŮ DOPORUČENÉ SKLADBY STŘEŠNÍCH PLÁŠŤŮ PLOCHÝCH STŘECH ŘEŠENÍ DETAILŮ PLOCHÝCH STŘECH SANACE STŘEŠNÍCH PLÁŠŤŮ MECHANICKY KOTVENÉ SYSTÉMY NA PLOCHÝCH A ŠIKMÝCH STŘECHÁCH ZÁSADY ŘEŠENÍ HYDROIZOLAČNÍCH VRSTEV PODZEMNÍCH ČÁSTÍ BUDOV NAVRHOVÁNÍ IZOLACÍ INŽENÝRSKÝCH STAVEB A POJÍZDNÝCH STŘECH TECHNOLOGICKÉ POKYNY PROHLÁŠENÍ O SHODĚ ZÁRUČNÍ LHŮTY JEDNOTLIVÝCH VÝROBKŮ...44

2 1. ÚVOD Závod DEHTOCHEMA Bělá pod Bezdězem je podnik s více než stoletou tradicí ve výrobě asfaltovaných izolačních materiálů. Byl založen v roce 1868, kdy byla K. C. Menzelem vystavěna továrna na kamenitou lepenku. Po privatizaci v roce 1991 se stal vlastnictvím společnosti M + M s.r.o. Od tohoto roku došlo v závodě DEH- TOCHEMA k řadě změn, které mají vliv především na zvýšení produkce výroby, rozšíření sortimentu a zkvalitnění služeb zákazníkům v oblasti distribuce. Základním mottem firmy je nabídnout zákazníkovi celý sortiment kvalitních asfaltovaných pásů a lepenek, který ke své práci potřebuje. Proto bylo stávající strojní zařízení výrazně modernizováno tak, aby se v nabídce závodu mohly objevit kromě klasických asfaltovaných pásů a lepenek také asfaltové šindele a modifikované asfaltované pásy. Díky těmto rozsáhlým investicím se stal závod DEHTOCHEMA Bělá pod Bezdězem v roce 1993 nejen největším výrobcem asfaltovaných izolačních pásů a lepenek v České republice, ale také výrobcem s nejširším sortimentem. Tradice výrobního závodu BITUMAT začíná rokem 1875, kdy byla založena panem Václavem Matějů firma na destilaci dehtu a výrobu dehtových materiálů včetně jejich zpracování na stavbách. V roce 1983 bylo v závodě Oslavany u Brna zprovozněno nové zařízení na výrobu kompletního sortimentu asfaltovaných izolačních pásů. V roce 1996 byl závod privatizován společností BITUMAT a došlo ke kapitálovému spojení se společností DEHTOCHEMA Bělá pod Bezdězem. V témže roce byla v tomto závodě zahájena výroba modifikovaných asfaltovaných pásů, pásů pro speciální použití a výroba těsnících a zálivkových hmot. Od roku 1998 společnost působí jako DEHTOCHE- MA BITUMAT akciová společnost se sídlem v Bělé pod Bezdězem a výrobními závody v Bělé pod Bezdězem a Oslavanech u Brna. Hlavním předpokladem k vytvoření spolehlivé asfaltové hydroizolační vrstvy je vysoce kvalitní asfaltovaný pás. Proto se vedení akciové společnosti zaměřilo zejména na kontrolu kvality a dodržování správných výrobních postupů. Vstupní suroviny i hotové výrobky jsou přísně testovány, aby nemohlo dojít k poškození zákazníka. Od roku 1999 je u společnosti zaveden systém kontroly jakosti pod certifikátem ISO Výrobní sortiment je průběžně rozšiřován o další výrobky a kompletní technologie podle požadavků trhu a v souladu se světovými trendy. 2. ROZDĚLENÍ IZOLAČNÍCH PÁSŮ Rozdělení pásů podle nosných vložek: 1) pásy s nosnou vložkou ze sklorohože 2) pásy s nosnou vložkou ze sklotkaniny 3) pásy s nosnou vložkou z kovové fólie (zpravidla hliník) 4) pásy s nosnou vložkou ze syntetických vláken (zpravidla netkaný polyester) Nedoporučuje se používat pásy s nosnou vložkou nasákavou, tzn. nosnou vložkou z papírové nebo hadrové lepenky, případně z jutových vláken. Tyto výrobky Ize použít pouze pro izolace proti zemní vlhkosti, nikoliv však tam, kde je izolační vrstva vystavena tlaku spodní, případně povrchové stékající (prosakující ) vody Pásy s nosnou vložkou ze sklorohože Izolační pásy tohoto typu jsou vyrobeny ze sklorohože (tj. netkané textilie ze skleněných vláken), která je oboustranně opatřena povlakovou hmotou z oxidovaného, případně modifikovaného asfaltu s příměsí minerálních plnidel. Mají poměrně malou pevnost v tahu (tržné zatížení) a tažnost; používají se tedy zejména jako jednovrstvá izolace proti zemní vlhkosti. Nedoporučují se tam, kde spodní či povrchová stékající voda působí hydrostatickým tlakem. U vícevrstvých povlaků, kupř. na střechách, mají být vždy kombinovány s jiným typem výrobku. Reprezentantem této skupiny jsou: pásy řady BITUBI- TAGIT, BITUELAST (BITUELAST DESIGN), BITU- PLAST (BITUPLAST DESIGN) a BITUSAN SR Pásy s nosnou vložkou ze sklotkaniny Izolační pásy tohoto typu jsou vyrobeny ze sklotkaniny, která je impregnována asfaltem a oboustranně opatřena povlakovou hmotou z oxidovaného, případně modifikovaného asfaltu s příměsí minerálních plnidel. Mají poměrně nízkou tažnost, avšak velmi vysokou pevnost v tahu (tržné zatížení). Používají se jako jednovrstvé izolace proti zemní vlhkosti, zvláště však jako dvouvrstvé nebo třívrstvé izolace proti spodní či povrchové stékající vodě působící hydrostatickým tlakem. Na střechách pak zejména jako podkladní vrstva nebo mezivrstva u vícevrstvých izolací. Reprezentantem této skupiny jsou: EXTRASKLOBIT (EXTRASKLOBIT PE), SKLOE- LAST EXTRA (SKLOELAST EXTRA DESIGN), RECO- PLAST, BITUSAN ST Pásy s nosnou vložkou z kovové fólie Izolační pásy tohoto typu jsou vyrobeny z kovové fólie (zpravidla hliníkové), která je upravena dezénováním a oboustranně opatřena povlakovou hmotou z oxidovaného, případně modifikovaného asfaltu s příměsí minerálních plnidel. Mají vysoký difúzní odpor a vysoký poločas prostupu pro radioaktivní plyny. Používají se zejména jako protiradonová izolace zpravidla v jedné vrstvě, která současně slouží jako izolace proti zemní vlhkosti. Na střechách se uplatňují jako parozábrany, které mohou současně plnit funkci pojistné izolační vrstvy. Pokud je spodní stavba současně namáhána radonem a spodní nebo povrchovou stékající vodou působící hydrostatickým tlakem, je nutno pásy s kovovou vložkou kombinovat s pásy ze sklotkaniny. Reprezentantem této skupiny jsou: BITALBIT S a RA- DONELAST Pásy s nosnou vložkou ze syntetických vláken Izolační pásy tohoto typu jsou vyrobeny zpravidla z netkané polyesterové textilie (rouna), která je impregnována asfaltem a oboustranně opatřena povlakovou hmotou z modifikovaného asfaltu s příměsí minerálních plnidel. Mají poměrně vysokou pevnost v tahu (tržné zatížení) a velmi vysokou tažnost. Používají se jako jednovrstvá izolace proti zemní vlhkosti, zvláště však v kombinaci s pásy s nosnou vložkou ze sklotkaniny a modifikovanou povlakovou hmotou jako dvouvrstvé a třívrstvé izolace proti spodní či povrchové stékající vodě působící hydrostatickým tlakem. Zejména však jsou určeny pro vytváření izolačních vrstev (povlakových krytin) plochých, ale i šikmých střech. Reprezentantem této skupiny jsou pásy řady POLY- ELAST, ELASTOLEP, POLYPLAST a ESTERPLAST. Zvláštní skupinu tvoří pásy s tzv. spřaženou nosnou vložkou. Jedná se o polyesterové rouno vyztužené a stabilizované vůči plošným změnám skleněnými vlákny (skleněnou mřížkou). Nejčastěji se používá u špičkových střešních pásů, určených pro jejich mechanické kotvení k podkladu a vytváření jednovrstvých povlakových krytin. Reprezentanty této skupiny jsou: POLY- 2

3 ELAST EXTRA MK5 DESIGN, POLYELAST EXTRA FS MK5 DESIGN a BITUSAN MK4 DESIGN. Natavitelné asfaltované izolační pásy se používají ve třech základních variantách: a) pásy s povlakovou hmotou z oxidovaného asfaltu b) pásy s povlakovou hmotou z asfaltu modifikovaného elastomery c) pásy s povlakovou hmotou z asfaltu modifikovaného plastomery (resp. směsnými polymery) 3. SORTIMENT LEHKÝCH IZOLAČNÍCH PÁSŮ A PÁSŮ NATAVITELNÝCH Z OXIDOVANÝCH ASFALTŮ Klasické asfaltované pásy nacházejí své uplatnění ve stavebnictví dlouhou řadu let. S jejich správným použitím je již řada zkušeností, které jsou podchyceny v platných normách (ČSN Navrhování střech, ČSN Izolace proti vodě). Nejjednodušším asfaltovaným pásem v sortimentu závodů DEHTOCHEMA a BITUMAT je nepískovaná lepenka A 330 H. Jedná se o hadrovou lepenku o hmotnosti 330 g/m 2, která je 100% impregnovaná primárním asfaltem. Používá se jako pomocná hydroizolační vrstva s krátkodobou funkcí (např. proti technologické vodě při betonáži apod.) Je balena po 20 m 2 v roli a 840 m 2 na paletě. Dalším tradičním asfaltovaným pásem je pískovaná lepenka R 333 H. Jedná se o pás s vložkou z hadrové lepenky o hmotnosti 330 g/m 2, která je dokonale impregnovaná primárním asfaltem a na obou stranách opatřena nánosem oxidovaného asfaltu s minerálním posypem. Novějším výrobkem je pak V 13, což je pás s vložkou ze skelné rohože. Na rozdíl od předchozího výrobku je tento pás díky své nenasákavé vložce vhodný jako podkladní vrstva pod asfaltové šindele. Oba uvedené výrobky (R 333 H i V 13) jsou baleny po 2 v roli a 300 m 2 na paletě. Prvním výrobkem z řady tzv. natavitelných asfaltovaných pásů je IPA 400 H. Je to pás s vložkou z hadrové lepenky o hmotnosti 400 g/m 2. Na dolním povrchu je opatřen PE fólií a na horním jemným minerálním posypem. Tento pás má nasákavou vložku, proto je při jeho použití nutné volit takovou skladbu hydroizolační vrstvy, aby pás nepřicházel trvale do styku s vodou. Proto se nesmí používat jako vrchní vrstva hydroizolačního souvrství ploché střechy a není vhodný ani jako mezivrstva či vrstva spodní. Dalším natavitelným pásem je BITUBITAGIT s vložkou ze skelné rohože o hmotnosti min. 60 g/m 2.Na spodním povrchu je opatřen PE fólií a na horním jemným minerálním posypem. Pás má nenasákavou vložku o malé pevnosti v tahu, proto se doporučuje kombinovat ho v hydroizolačních souvrstvích s dalšími typy výrobků. Významným zástupcem skupiny klasických asfaltovaných natavitelných pásů je EXTRASKLOBIT. Tento pás nachází uplatnění při tvorbě hydroizolací ve všech částech stavby. Vyniká hlavně vysokou pevností a stabilitou vložky, kterou tvoří skelná tkanina o plošné hmotnosti min. 180 g/m 2. U provedení Design tvoří nosnou vložku polyesterové rouno. Izolační pásy Bitubitagit a Extrasklobit jsou u provedení Design opatřeny hrubozrnným břidlicovým posypem, který tvoří jak dekorativní účel, tak ochranu proti UV záření. Všechny klasické natavitelné asfaltované pásy jsou baleny po 2 (pás EXTRASKLOBIT PR DESIGN po 7,5 m 2 ) v roli a po 150 m 2 na paletě. 4. SORTIMENT IZOLAČNÍCH PÁSŮ Z MODIFIKOVANÝCH ASFALTŮ 4.1. Výrobky modifikované elastomery Na počátku roku 1993 došlo v závodě DEHTOCHE- MA k rozsáhlé rekonstrukci výrobní linky, v rámci které bylo instalováno zařízení od rakouské firmy PEHR TECHNIK, umožňující výrobu modifikovaných asfaltovaných pásů. Tyto výrobky vynikají proti klasickým asfaltovaným pásům mnohonásobně větší průtažností, vyšším bodem měknutí, nízkým bodem lomu a vysokou mechanickou odolností při záporných teplotách. Základní hmotou pro výrobu modifikovaných asfaltovaných pásů je dokonale homogenizovaná směs asfaltů a SBS kaučuku. Modifikátor SBS (styren-butadienstyren) patří do skupiny elastomerů (termoplastických kaučuků), které mají výborné mechanické vlastnosti za běžných teplot, ale při teplotě hoření propanbutanu tento kaučuk měkne a vykazuje plastické chování. Díky tomu je možné tyto pásy natavovat stejným způsobem jako klasické asfaltované pásy z oxidovaného asfaltu. Výsledná modifikovaná asfaltová směs přejímá kladné vlastnosti jak od SBS kaučuků, tak od asfaltů. Kombinace těchto vlastností předurčuje modifikované asfaltované pásy k širokému použití v oboru hydroizolací staveb, zvláště pak ve střešních konstrukcích, ale i v izolacích podzemí. Společnost DEHTOCHEMA BITUMAT nabízí modifikované asfaltované pásy ve dvou stupních modifikace, a to: - silně modifikované výrobky jsou v názvu označeny slovem EXTRA - středně modifikované výrobky jsou bez označení. Horní povrch pásů může být opatřen dekorativním břidličným posypem varianta DESIGN (v přírodním nebo barevném provedení červená a zelená nebo podle požadavku zákazníka) nebo jemným minerálním posypem bez označení. Prvním reprezentantem řady modifikovaných asfaltovaných pásů je SKLOELAST. Jedná se o pás z asfaltu modifikovaného SBS kaučuky, naneseného oboustranně na vysoce kvalitní nosné vložce ze skelné tkaniny. Spodní povrch je opatřen PE fólií. Ve variantě SKLO- ELAST EXTRA dosahuje ohebnost na trnu o průměru 30 mm bez trhlin při teplotě -25 C. Pro tyto vlastnosti je vhodný jako vyztužující vrstva hydroizolačních souvrství v kombinaci s POLYELASTEM. Dalším modifikovaným výrobkem je pás POLYELAST. Je taktéž z asfaltu modifikovaného SBS kaučukem, avšak jeho výztuž tvoří nosná vložka z netkaného polyesterového rouna. V tomto pásu se spojují výborné mechanické vlastnosti polyesterového rouna a asfaltové modifikované hmoty. Ve variantě POLYELAST EXTRA dosahuje pás průtažnosti minimálně 40% a ohebností na trnu vyhoví minimálně do -25 C. Vysoká průtažnost a odolnost vůči nízkým teplotám umožňuje použít tento pás (pokud je bodově nataven, nebo je-li pod něj vložen pás PER V 13) i na dilatující podkladní vrstvy. Výrobní sortiment byl dále doplněn i o cenově velmi výhodný pás BITUELAST na nosné vložce ze skelné rohože, který je zvláště vhodný pro izolace proti zemní vlhkosti realizované při nízkých teplotách a jako mezivrstva střešních povlakových krytin. V úpravě DESIGN pak jako finální vrstva krytiny Výrobky modifikované plastomery a směsnými polymery Výrobní závod BITUMAT v Oslavanech zahájil v roce 1996 výrobu izolačních pásů modifikovaných plastomery (ataktický polypropylén, směsné polymery). Tyto výrobky se vyznačují zejména extrémní odolností proti vy- 3

4 sokým teplotám a zvýšenou odolností vůči povětrnostním vlivům. Jejich elastické vlastnosti jsou přitom o něco horší než u výrobků modifikovaných elastomery, zejména při nízkých teplotách. Uplatňují se proto tam, kde jsou plně využity jejich typické vlastnosti jako finální vrstvy povlakových krytin střech s velmi vysokou životností, na plochách strmých a svislých (střešní atiky a nástavby), na podkladech s vysokým tepelným odporem (přímá pokládka na tepelně izolační vrstvy) a pod povrchové úpravy pokládané za horka litý asfalt nebo asfaltový beton (pochůzné a pojízdné konstrukce, střešní parkoviště, izolace silničních a dálničních mostů a lávek pro pěší). Typickými představiteli této řady výrobků jsou izolační pásy BITUMELIT PR4 (5) s nosnou vložkou z polyesterového rouna o plošné hmotnosti min. 230 g/m 2 s jemným minerálním posypem na horním povrchu a dále BITUSAN PR M5 DESIGN s povrchovou úpravou posypem hrubozrnným. V rámci naplňování svého programu rozvoje společnosti a rozšiřování výrobního sortimentu asfaltovaných izolačních pásů zahájila společnost výrobu další řady pásů s povlakovou hmotou modifikovanou plastomery (homopolymery a kopolymery na bázi ataktického neboli amorfního polypropylenu). Směs speciálního, pro tento účel připraveného asfaltu a plastomerů vykazuje parametry, které se do jisté míry odlišují od asfaltů modifikovaných elastomery. Jde zejména o další zlepšení vysokoteplotních vlastností směsi a izolačního pásu z ní vyrobeného bod měknutí směsi je při modifikaci plastomery ještě podstatně vyšší než u modifikace elastomery (až o 30 C) a teplotní odolnost pásu, deklarovaná laboratorní zkouškou stálosti za tepla je vyšší o více jak 20 C. Tento jev má v praxi podstatný význam při realizaci izolací strmých a svislých ploch zejména tam, kde tato izolace bude vystavena přímému slunečnímu svitu. Jde zejména o krytiny šikmých a strmých střech, o izolaci střešních vertikálních konstrukcí (vysoké atiky apod.) ale také o ploché střechy s větším spádem orientované jižním směrem, kde má být krytina pokládána bezprostředně na podklad s vysokým tepelným odporem, tedy na tepelně izolační vrstvu. S ohledem na třicetileté zahraniční zkušenosti s aplikací povlakových krytin na bázi plastomerů a na základě výsledků zkoušek tzv. urychleného stárnutí lze konstatovat vyšší dlouhodobou odolnost těchto výrobků vůči atmosferickým vlivům než je tomu nejen u výrobků z oxidovaných asfaltů, ale také asfaltů modifikovaných elastomery. Z toho vyplývá výhodnost použití izolačních pásů modifikovaných plastomery zejména pro povlakové krytiny běžných typů plochých střech s podstatně vyšší životností tam, kde místní podmínky nevyžadují preferovat pásy s elastickým charakterem deformace. BITUPLAST S3,5; BITUPLAST S4 izolační pás vyrobený na nosné vložce ze sklorohože s jemnozrnným minerálním posypem na horním líci a separační lehce tavitelnou fólií z plastů na spodním líci o celkové tloušťce 3,5 resp. 4,0 mm. Cenově nejvýhodnější modifikovaný pás pro použití jako izolace proti zemní vlhkosti nebo podkladní vrstvy střešních krytin zejména na větších sklonech nebo při přímé pokládce na tepelně izolační vrstvu. BITUPLAST S4 DESIGN alternativa předchozího výrobku s jednostranným minerálním posypem břidlicovými šupinami v různých barvách pro finální vrstvy střešních krytin. Doporučuje se kombinovat s pásem s nosnou vložkou o vyšších mechanických pevnostech s povlakovou hmotou modifikovanou plastomery. ESTERPLAST S 3,5 (S 4) izolační pás vyrobený na nosné vložce z polyesterového rouna o středně vysoké plošné hmotnosti s několikanásobně vyšší pevností v tahu a zejména průtažností ve srovnání s výrobkem BITUPLAST. Použití oproti pásu BITUPLAST je i tam, kde lze očekávat vyšší namáhání izolační vrstvy. V povlakových krytinách zpravidla není nutná kombinace s pásy o vyšších mechanických pevnostech (na nosné vložce ze sklotkaniny). ESTERPLAST S4 DESIGN alternativa předchozího výrobku s jednostranným minerálním posypem břidlicovými šupinami v různých barvách pro finální vrstvy střešních krytin a to i tam, kde lze očekávat vyšší namáhání povlakové krytiny kupř. plošnými změnami podkladních vrstev. RECOPLAST S4 izolační pás vyrobený na vysokopevnostní nosné vložce ze sklotkaniny vhodný pro izolace proti tlakové vodě (nádrže na vodu) nebo izolace proti vodě spodní. Pro střešní pláště je určen zejména k vytváření podkladních vrstev povlakových krytin, které nejsou celoplošně spojeny s podkladem. Kromě běžného způsobu natavování nebo lepení k podkladu je vhodný rovněž k mechanickému kotvení, zvláště je určen pro přímou pokládku na méně tuhé podklady kupř. tepelně izolační vrstvy. Ekonomicky výhodná je jeho kombinace s finální vrstvou z pásu BITUPLAST S4 DESIGN (popř. ESTERPLAST S4 DESIGN). POLYPLAST S4 izolační pás vyrobený na špičkové nosné vložce z netkaného polyesterového rouna s vynikajícími charakteristikami přetvoření při tahovém namáhání (vysoká průtažnost při maximálním zatížení). Vhodný pro shodné použití jako předchozí výrobek, ale i tam, kde lze očekávat plošné změny podkladu. POLYPLAST S4 DESIGN, POLYPLAST S 5 DESIGN alternativa předchozího výrobku s jednostranným posypem břidlicovými šupinami o celkové tloušťce 4 resp. 5 mm. Špičkový výrobek pro finální vrstvy střešních povlakových krytin zejména tam, kde na ně jsou kladeny zvýšené požadavky horské oblasti, střechy s krytinou orientovanou jižním směrem, střechy o vyšším spádu, izolace svislých střešních nástaveb apod. Upozornění: při navrhování vícevrstvých izolačních povlaků se nedoporučuje kombinovat pásy s povlakovou hmotou modifikovanou plastomery s pásy modifikovanými elastomery (POLYELAST, SKLOELAST, BI- TUELAST, RADONELAST) v žádném případě však nelze kombinovat pásy modifikované plastomery s výrobky na bázi asfaltů oxidovaných (EXTRASKLOBIT, BITUBITAGIT, IPA, BITALBIT S). Možná je však vzájemná kombinace pásů z asfaltů oxidovaných s pásy modifikovanými elastomery. Základní řada všech modifikovaných asfaltovaných pásů je balena po 2 (7,5 m 2 ) v roli a 150 m 2 na paletě. Pásy o tloušťce 5 mm (5,5 mm) jsou baleny po 5m 2 v roli a 120 m 2 na paletě. 5. SORTIMENT IZOLAČNÍCH PÁSŮ PRO SPECIÁLNÍ POUŽITÍ PER V13 je pás typu R s nosnou vložkou ze skelné rohože perforované otvory o průměru cca 40 mm, která je z obou stran opatřena vrstvou oxidovaného asfaltu s minerálním posypem. Používá se jako dilatační a expanzní vrstva. SINDELIT R je pás typu R s nosnou vložkou ze skelné rohože s oboustrannou krycí vrstvou z oxidovaného asfaltu a minerálních plnidel. Ze spodní strany je opatřen jemnozrnným minerálním posypem, na vrchní straně pak břidličnými šupinami v přírodním nebo barevném provedení o zrnitosti nad m. Tento pás slouží k výrobě střešních asfaltových šindelů. BITUSAN SR je speciálním výrobkem určeným pro sanace stávajících asfaltových krytin plochých střech. Nosná vložka ze skelné rohože je opatřena oxidovaným 4

5 asfaltem, přičemž spodní líc tohoto pásu tvoří mikroventilační rouno ze syntetických vláken. Obdobným výrobkem, avšak na nosné vložce ze skelné tkaniny je pás BITUSAN ST. Izolační pás BITUSAN PR M5 DESIGN je tvořen asfaltem modifikovaným plastomery, má tloušťku 5 mm a hrubozrnný minerální posyp na horním povrchu. Je určen pro vytváření jednovrstvých povlakových krytin, zvláště pak při sanacích plochých střech. Pás je možné k podkladu mechanicky kotvit, bodově natavovat nebo lepit polyuretanovým či asfaltovým lepidlem. BITUSAN MK4 DESIGN je pás s nosnou vložkou z vysokogramážního polyesterového rouna zpevněného skelnými vlákny. Povlaková hmota je ze směsi oxidovaného asfaltu a minerálních plnidel. Vrchní strana pásu je opatřena břidlicovými šupinami, spodní strana mikroventilační textilií ze syntetických vláken. pásu je 4 mm. Variantou pásu BITUSAN MK4 DESIGN je POLYE- LAST EXTRA MK5 DESIGN s povlakovou hmotou ze směsi asfaltu modifikovaného elastomery a minerálních plnidel. pásu je 5 mm. Oba pásy jsou určeny pro jednovrstvé krytiny plochých střech, kde je technologicky vhodné a cenově výhodné mechanické kotvení k podkladu. Mezi pásy z oxidovaných asfaltů pro speciální použití se řadí rovněž BITALBIT S. Jeho nosná vložka z hliníkové fólie o velmi vysokém difúzním odporu ho předurčuje k vytváření paronepropustných a plynonepropustných vrstev. V podzemí může sloužit jako izolace proti zemní vlhkosti a zároveň protiradonová bariéra, v plochých střechách pak jako parotěsná zábrana a případně i zároveň jako pojistná hydroizolace. Speciálním výrobkem pro stejné využití jako BITAL- BIT S, avšak v kvalitnější variantě, je RADONELAST, jehož asfaltová krycí hmota je modifikovaná termoplastickým kaučukem. Horní povrch tohoto pásu je opatřen minerálním posypem, dolní pak lehce tavitelnou PE fólií. BITUMELIT PR4 (PR5) je určen jako jednovrstvá izolace mostů, střešních parkovišť apod. Více informací viz kap. 14. Dalším výstupem vývoje společnosti Dehtochema Bitumat je nová řada vysoce modifikovaných izolačních pásů ELASTOLEP EXTRA s adhezními přísadami, zajišťujícími samolepící efekt. Řada těchto výrobků tak navazuje na již známý pás se zvýšenou lepivostí izolační hmoty ELASTOLEP PR3, který je součástí střešní technologie ELASTOLEP a používá se výhradně na povrch tepelně izolačních dílců z pěnového polystyrenu, s následným celoplošným natavením finální vrstvy krytiny. Samolepící pásy ELASTOLEP EXTRA jsou na horním líci opatřeny jemnozrnným posypem, doporučovaným pro jednovrstvé izolační systémy nebo polyetylenovou fólií (PE) určenou pro podkladní pásy u dvouvrstvých povlakových krytin. Pás typu DESIGN je na horním povrchu opatřen břidlicovými šupinami a je určen pro vytváření dvouvrstvých krytin na podkladní pás s polyetylenovou fólií na jeho horním líci. Nosnou vložku samolepících pásů ELASTOLEP EX- TRA tvoří polyesterové rouno (PR) nebo spřažená hliníková fólie (AL) se skelnou rohoží, která zajišťuje vysoký difúzní odpor izolace vůči plynům (protiradonová izolace) a vodní páře (parotěsná vrstva). Poslední novinkou společnosti Dehtochema Bitumat jsou modifikované pásy vhodné do požárně nebezpečných prostorů: podkladní pás POLYELAST EXTRA FS, pás pro finální vrstvu povlakové krytiny POLYELAST EXTRA FS DESIGN a pás určený pro jednovrstvou krytinu (včetně sanace) POLYELAST EXTRA MK5 FS DE- SIGN. 6. ZÁLIVKOVÉ A TĚSNÍCÍ HMOTY Zálivková a těsnící hmota ELASTIBIT S je speciální druh asfaltu vysoce modifikovaný elastomery (SBS). Vyznačuje se vysokou elasticitou, lepivostí a přilnavostí ke každému pevnému a čistému podkladu v širokém rozpětí teplot ovzduší. Po rozehřátí hmoty a vyplnění určeného prostoru jej dokonale utěsní a zamezí tak vniku vody a vlhkosti. ELASTIBIT S je důležitým doplňkem všech typů hydroizolačních systémů na bázi asfaltových hmot. Základní technické parametry: - bod měknutí (KK) 100 C - penetrace (při 25 C) 90 p. j. - stékavost (při 60 C za 5 hod.) 0 mm - bod lámavosti (podle Fraase) -30 C - tažnost a přilnavost (při 20 C a modulu 1:2) nad 5 Hlavní použití zálivkové hmoty ELASTIBIT S je v těchto oblastech: - vyplnění dilatačních a pracovních spár v asfaltovém a cementovém betonu, v litém asfaltu, spár mezi dlažbou a pod. - vyplnění a těsnění spár mezi různými konstrukcemi a materiály a v detailu napojení vodonepropustné vrstvy na svislé konstrukce (střešní nadezdívky, komíny,...) - těsnění prostupů konstrukcí procházejících hydroizolační vrstvou nebo povlakovou krytinou (různá potrubí, ventilační hlavice atp.) Pracovní postup správné aplikace zálivkové hmoty ELASTIBIT S: Prostor určený pro vyplnění zálivkovou hmotou je nutno očistit od mechanických, případně chemických nečistot a vysušit, nejlépe horkým vzduchem. Styčná plocha, pokud není na asfaltové bázi, se opatří základním nátěrem, např. asfaltovým penetračním lakem, nebo jeho modifikacemi. Poté se ELASTIBIT S rozehřeje a po dokonalém zaschnutí základního nátěru se jím prostor spáry vyplní litím z konve nebo speciální licí nálevkou, která může být součástí dodávky. Při práci se zálivkovou hmotou ELASTIBIT S je nutno dodržovat teplotu kolem 190 C s maximálními výchylkami 10 C na každou stranu. Protože při přehřátí nad 200 C může dojít k jejímu znehodnocení, doporučuje se užívat rozehřívací zařízení s nepřímým ohřevem. ELASTIBIT S se dodává ve formě cca 10 kg prefabrikátů zabalených v PE fólii. Speciálním výrobkem pro těsnění střešních detailů je pásek ELASTIBIT S o průměru 20 x 20 mm, který se dodává v délce 2 bm, velmi výhodné z hlediska jeho zpracování. Na podklad se natavuje PB-hořákem. ELASTOLEP MASTIK je asfalto-polymerní lepící hmota na bázi vodní disperze, vysoce jakostních asfaltů a přísad zvyšujících přilnavost. Je určen k lepení polystyrenových, případně polyuretanových desek na plochých střechách nebo i na jiných částech pozemních staveb. Může být rovněž použit k vyplnění nerovností izolovaného povrchu. Balení je v nádobách 10 kg nebo 20 kg. Spotřeba je 0,6-1,2 kg/m 2 dle podkladu. AOSI 85/25 (asfalt oxidovaný stavebně-izolační) se používá na izolace pozemních, průmyslových a inženýrských staveb a k výrobě materiálů určených pro tyto účely. Dodává se v prefabrikátech cca 7 kg. AFI 90/25 (asfalt filerizovaný s minerálními plnidly) se dodává v prefabrikovaných kostkách o hmotnosti cca 7 kg. Pásy pro lepení nesmí být na spodním líci opatřeny mikrotenovou PE fólií! 5

6 7. ASFALTOVÉ ŠINDELE Asfaltové šindele jsou výřezy z asfaltovaného izolačního pásu s nosnou vložkou ze sklorohože a s povrchovou úpravou hrubozrnným břidlicovým posypem, určené pro vytváření skládaných krytin šikmých střech o sklonu Šindele jsou opatřeny samolepícími body, které slouží ke slepení jednotlivých šindelových výřezů na střeše. Tyto body mohou být vizuálně patrné mezi jednotlivými výřezy následně pokládané řady. Tvar Obdélník: Tvar Bobrovka: s průměrem hlavičky alespoň 8 mm. Pro každý šindel použijte min. 4 hřebíky a zatloukejte 2 cm nad zářezem vyznačujícím jednotlivé listy a ve vzdálenosti 2,5 cm od okrajů. Hřebíky zatlučte kolmo do šindele tak, aby nedošlo k zaříznutí hlavičky hřebíku do povrchu šindele. Vhodné korozivzdorné hřebíky (slitina AlMg, dl. 30 mm) mohou být součástí dodávky. Spotřeba hřebíků je přibližně 2kg-balení (cca 2860 kusů) / cca 80 m 2 podle sklonu a tvaru šindele 2,5 cm < 60 2,5 cm > 60 2 cm 2 cm 2 cm 2 cm Tvar Delta: Tvar Hexagonál: hfiebíky hfiebíky studen tmel (spodní strana) Technické parametry: Rozměrové tolerance (šířka / délka) ± 3 mm Hmotnost čistého asfaltu min g/m 2 Plošná hmotnost nosné vložky min. 100 g/m 2 Pevnost v tahu podélná (příčná) min. 600 N/50mm Stékavost vrchní povrchové úpravy při 80 C < 2 mm Přilnavost minerálního posypu ztráta < 1,2 g Odolnost proti přetržení na trnu min. 100 N Nasákavost < 1% Hlavní přednosti asfaltových šindelů jednoduchá a rychlá montáž nízká plošná hmotnost (cca 10 kg/m 2 ) široká škála barev a tvarů vysoká variabilita (vhodná krytina na náročné tvary střech zaoblená střecha, velká členitost a pod.) nízká cena (výrazná úspora na doplňcích) krytina nevyžaduje údržbu Pracovní nářadí kladivo nůž na řezání pásů metr vytyčovací šňůra špachtle na nanášení asf. tmelu (resp. mech. výtlačná pistole) Podklad Podklad musí být rovný a suchý. Na celoplošné bednění z prken, OSB desek nebo překližky doporučujeme pokládat podkladní asfaltovaný pás SINDELIT SBS nebo V13. Podkladní pásy se pokládají rovnoběžně s okapem, s vodorovným překrytím min. 5 cm a s příčným překrytím min. 10 cm. Důkladně napnuté pásy do roviny upevňujeme pomocí hřebíků se širokou hlavičkou nebo svorek z korozivzdorného materiálu. U střech se sklonem nad 60 musí být použito min. 6 hřebíků na jeden výsek a to v souladu s vyobrazením. Během těchto prací podlepte každý list šindele studeným asfaltovým tmelem. Po pokládce šindelů dojde vlivem slunečního záření k dostatečnému ohřátí lepících bodů a přilepení šindelů na spodní řadu. Při méně vhodných klimatických podmínkách (teplota vzduchu pod +10 C, silný vítr, zvýšená prašnost) se snižuje lepivost samolepících bodů. V takových případech musíte postupovat v souladu s pokyny týkajícími se upevňování a doplňujícího lepení jako u sklonu nad 60. Pokládka Upozornění: Při kalkulaci množství krytiny nezapomeňte na nároží, hřeben a prořez, který je dle členitosti střechy cca 5-10% celkové plochy. Pro dosažení stejného odstínu jednobarevných šindelů na ploše střechy je nutné, aby byly použity výhradně výrobky stejné šarže (označení šarže je uvedeno na štítku). Zpracovávejte současně šindele z různých balíků a vybírejte je náhodným způsobem. V žádném případě nekombinujte výrobky v bílých a hnědých krabicích. Veškeré okraje střechy opatřete klempířskými prvky z korozivzdorného materiálu. Oplechování okapu položte pod podkladní pás, oplechování okraje střešní plochy položte na podkladní pás. oplechování je min. 120 mm a má vždy vodní drážku. Hřebíky / upevňování Vždy používejte jen korozivzdorné šindelové hřebíky o průměru alespoň 3 mm, délky alespoň 25 mm a 6

7 Zakládací okapní řadu lze vytvořit z výseků kladených obráceně (tj. výřezy nahoru - v tomto případě je třeba počítat s odlišným posypem okraje, který je za normálních okolností mimo viditelnou oblast krytiny) nebo z výseků s odstraněnou spodní částí (řez prochází vrcholy dělících zářezů). Spodní okraj zakládací řady je min. 1 cm nad okapní hranou oplechování. První řada šindelů se pokládá tak, aby spodní okraj kopíroval hranu zakládací řady. Sousední výseky se kladou na sraz. Při nižších teplotách (pod + 5 C) vynechávejte mezi šindeli mezeru 1-2 mm na vyrovnání tepelné roztažnosti. Spodní okraj druhé řady šindelů je na úrovni horního okraje dělících zářezů první řady šindelů případně níže dle vkusu a přání zákazníka (v tomto případě je nutno počítat s vyšší spotřebou šindelů na jednotku plochy). Jednotlivé výseky jsou v podélném směru vzájemně posunuty o polovinu šířky. Separační mikrotenové pásky na vrchním líci je nutné odstranit, na spodním líci pásky neodstraňujte! Analogicky postupujeme při pokládce dalších řad. Pro dosažení přímého směru pokládané řady doporučujeme použití pomocného provázku. Upozornění: Během horkých slunečních dní nechoďte po šindelích na té straně střechy, která je vystavena slunci. přes hranu nároží/ hřebene a každou stranu hřebenového dílu přibijte ve vzdálenosti cca 2 cm od viditelné části a 2,5 cm od okrajů. Zároveň se díly šindelů podlepují asfaltovým tmelem. Hřebíky musí být vždy překryty dalším hřebenovým dílem. Viditelná šířka jednotlivých hřebenových dílů je cca 14 cm. Při práci za teploty nižší než +10 C doporučujeme uložit šindele do temperované místnosti nebo použít horkovzdušnou pistoli, aby bylo možno šindel snáze a bez nebezpečí poškození ohýbat. Hřebenové díly pokládáme proti směru převládajícího větru. Komín / vikýř / střešní okno Spodní okraj oplechování vystupuje nad střešní krytinu. Na bocích se šindele lepí na oplechování i vzájemně mezi sebou asfaltovým tmelem. Také horní napojení na oplechování se utěsní asfaltovým tmelem. Úžlabí Úžlabí řešíme vyskládáním z šindelových výseků (obr. a, b), klempířským prvkem nebo asfaltovým pásem (obr. c). a b c Pro variantu řešení úžlabí asfaltovým pásem doporučujeme modifikovaný pás na nosné vložce z polyesterového rouna resp. skelné tkaniny (POLYELAST EXTRA DESIGN, resp. SKLO- ELAST EXTRA DESIGN) v šířce min. 50 cm. Tuto vrstvu upevněte hřebíky s roztečí 45 cm ve vzdálenosti 2,5 cm od okraje. Je třeba počítat s možností odlišné barvy břidlicového posypu. Nezatloukejte hřebíky v oblasti 20 cm od osy úžlabí! Pod úžlabní pás podkládáme pás SINDELIT SBS nebo V13 v šířce. Přesahy podkladního pásu musí být provedeny s překrytím 30 cm. Spoje úžlabního pásu musí být spolu svařeny nebo slepeny. Šindele seřízneme cca 10 cm od osy úžlabí. Nároží a hřeben Oddělte jednotlivé části šindele podle výřezů a dostanete tak jednotlivé hřebenové díly. Tyto díly ohněte Odvětrání střešního pláště Střešní plášť zatepleného podkroví, musí být odvětrán průběžnou vzduchovou mezerou: přívod vzduchu pod okapem, odvod střešními odvětrávači, které osazujeme co nejvýše u hřebene / nároží. Střešní odvětrávače jsou přizpůsobené tvaru vyráběných šindelů (tvar obdélník, delta a bobrovka). Prostup v bednění pod odvětrávačem by měl být cca 100 cm 2, tj. čtvercový otvor 10x10 cm nebo kruhový o průměru 11 cm. Skladování Neskladujte na sobě více než 18 balíků se šindeli. Chraňte před nepříznivými vlivy počasí a tepelnými zdroji. 7

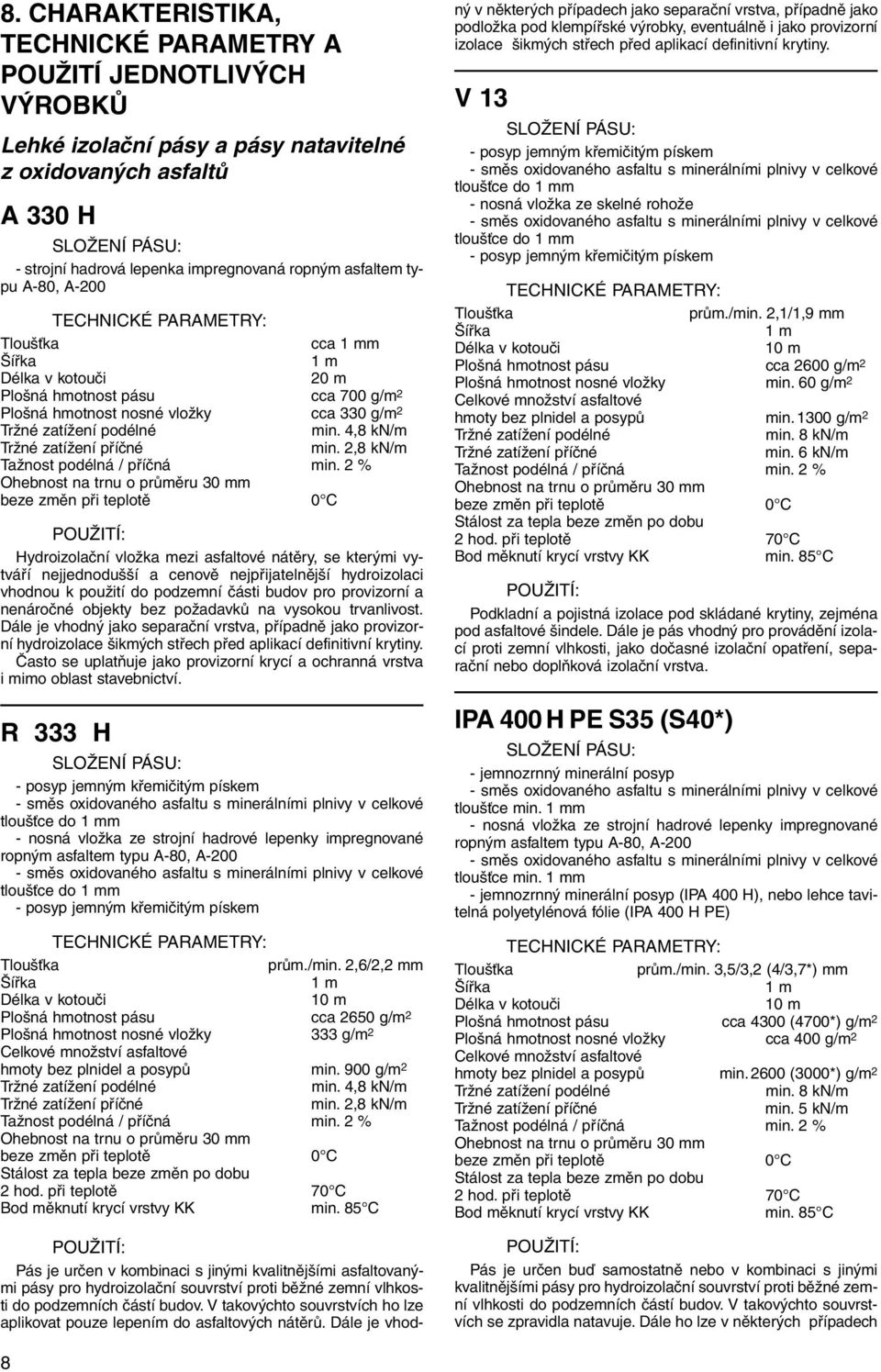

8 8. CHARAKTERISTIKA, TECHNICKÉ PARAMETRY A POUŽITÍ JEDNOTLIVÝCH VÝROBKŮ Lehké izolační pásy a pásy natavitelné z oxidovaných asfaltů A 330 H - strojní hadrová lepenka impregnovaná ropným asfaltem typu A-80, A-200 cca m 20 m Plošná hmotnost pásu cca 700 g/m 2 Plošná hmotnost nosné vložky cca 330 g/m 2 min. 4,8 kn/m min. 2,8 kn/m Tažnost podélná / příčná min. 2 % 0 C Hydroizolační vložka mezi asfaltové nátěry, se kterými vytváří nejjednodušší a cenově nejpřijatelnější hydroizolaci vhodnou k použití do podzemní části budov pro provizorní a nenáročné objekty bez požadavků na vysokou trvanlivost. Dále je vhodný jako separační vrstva, případně jako provizorní hydroizolace šikmých střech před aplikací definitivní krytiny. Často se uplatňuje jako provizorní krycí a ochranná vrstva i mimo oblast stavebnictví. R 333 H - posyp jemným křemičitým pískem tloušťce do m - nosná vložka ze strojní hadrové lepenky impregnované ropným asfaltem typu A-80, A-200 tloušťce do m - posyp jemným křemičitým pískem prům./min. 2,6/2,2 mm Plošná hmotnost pásu cca 2650 g/m 2 Plošná hmotnost nosné vložky 333 g/m 2 hmoty bez plnidel a posypů min. 900 g/m 2 min. 4,8 kn/m min. 2,8 kn/m Tažnost podélná / příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen v kombinaci s jinými kvalitnějšími asfaltovanými pásy pro hydroizolační souvrství proti běžné zemní vlhkosti do podzemních částí budov. V takovýchto souvrstvích ho lze aplikovat pouze lepením do asfaltových nátěrů. Dále je vhodný v některých případech jako separační vrstva, případně jako podložka pod klempířské výrobky, eventuálně i jako provizorní izolace šikmých střech před aplikací definitivní krytiny. V 13 - posyp jemným křemičitým pískem tloušťce do m - nosná vložka ze skelné rohože tloušťce do m - posyp jemným křemičitým pískem prům./min. 2,1/1,9 mm Plošná hmotnost pásu cca 2600 g/m 2 Plošná hmotnost nosné vložky min. 60 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Podkladní a pojistná izolace pod skládané krytiny, zejména pod asfaltové šindele. Dále je pás vhodný pro provádění izolací proti zemní vlhkosti, jako dočasné izolační opatření, separační nebo doplňková izolační vrstva. IPA 400 H PE S35 (S40*) - jemnozrnný minerální posyp tloušťce min. m - nosná vložka ze strojní hadrové lepenky impregnované ropným asfaltem typu A-80, A-200 tloušťce min. m - jemnozrnný minerální posyp (IPA 400 H), nebo lehce tavitelná polyetylénová fólie (IPA 400 H PE) prům./min. 3,5/3,2 (4/3,7*) mm Plošná hmotnost pásu cca 4300 (4700*) g/m 2 Plošná hmotnost nosné vložky cca 400 g/m 2 hmoty bez plnidel a posypů min.2600 (3000*) g/m 2 min. 8 kn/m min. 5 kn/m Tažnost podélná / příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen buď samostatně nebo v kombinaci s jinými kvalitnějšími pásy pro hydroizolační souvrství proti běžné zemní vlhkosti do podzemních částí budov. V takovýchto souvrstvích se zpravidla natavuje. Dále ho lze v některých případech 8

9 použít jako podkladní a dilatační vrstvu hydroizolačního souvrství. Obecně se používá pro méně náročné případy izolací, dovolující použití pásu s nasákavou nosnou vložkou. Při opravách zestárlých povlakových krytin je možno ho použít na vyrovnání záporných nerovností podkladu před pokládkou nové krytiny. BITUBITA V60S30 (V60S35)* BITUBITAGIT PROFI** - jemnozrnný minerální posyp tloušťce min. m - nosná vložka ze skelné rohože tloušťce min. m - jemnozrnný minerální posyp (BITUBITAGIT), nebo lehce tavitelná polyetylénová fólie (BITUBITAGIT PE) prům./min.3/2,7 (3,5/3,2*; 4/3,7**) mm Plošná hmotnost pásu cca 3700 (4400*; 4700**) g/m 2 Plošná hmotnost nosné vložky min. 60 g/m 2 hmoty bez plnidel a posypů min (2400*; 2800**) g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen do hydroizolačních souvrství podzemních částí budov proti zemní vlhkosti, případně v kombinaci s jinými kvalitnějšími asfaltovými pásy jako vnitřní (výjimečně i spodní) vrstva hydroizolačního souvrství plochých střech v základním provedení, které nevyžaduje zvýšené požadavky na kvalitu a trvanlivost. BITUBITAGIT DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené tloušťce min. m - nosná vložka ze skelné rohože tloušťce min. m - lehce tavitelná PE fólie nebo jemnorznný minerální posyp prům./min.3,7/3,4 mm Plošná hmotnost pásu cca 4500 g/m 2 Plošná hmotnost nosné vložky min. 60 g/m 2 hmoty bez plnidel a posypů min.2300 g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen jako finální vrstva hydroizolačního souvrství střešních plášťů v základním provedení, kdy je toto souvrství navrhováno z pásů z oxidovaného asfaltu. Doporučuje se jej vždy kombinovat s pásem o vyšších hodnotách tržného zatížení - EXTRASKLOBIT. EXTRASKLOBIT G200S40 - jemnozrnný minerální posyp tloušťce min. m - nosná vložka ze skelné tkaniny impregnovaná tloušťce min. m - lehce tavitelná PE fólie nebo jemnorznný minerální posyp prům./min. 4/3,7 mm Plošná hmotnost pásu cca 4650 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.2800 g/m 2 min. 20 kn/m min. 20 kn/m Tažnost podélná / příčná min. 3 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen do hydroizolačních souvrství podzemních částí budov proti zemní vlhkosti, proti volně stékající vodě i proti tlakové vodě. Izolační systém se zde navrhuje zpravidla jako dvouvrstvý nebo třívrstvý. V hydroizolačních souvrstvích plochých střech se používá jako podkladní vrstva či mezivrstva s velkou pevností (tržné zatížení). EXTRASKLOBIT PR DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené tloušťce min. m - nosná vložka z polyesteru impregnovaná tloušťce min. m - lehce tavitelná polyetylénová fólie prům./min.4,2/3,9 mm 7,5 m Plošná hmotnost pásu cca 4850 g/m 2 Plošná hmotnost nosné vložky min. 170 g/m 2 hmoty bez plnidel a posypů min.2800 g/m 2 min. 14 kn/m min. 10 kn/m Tažnost podélná / příčná min. 40 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C 9

10 Pás je určen jako finální vrstva hydroizolačního souvrství střešních plášťů v základním provedení, kdy je toto souvrství navrhováno z pásů z oxidovaného asfaltu. Pásy se zpracovávají natavováním nebo mechanickým kotvením na vhodný podklad. Izolační pásy z modifikovaných asfaltů BITUELAST - jemnozrnný minerální posyp - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka ze skelné rohože - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná PE fólie nebo jemnorznný minerální posyp prům./min. 3,5/3,2 mm Plošná hmotnost pásu cca 4200 g/m 2 hmoty bez plnidel a posypů min.2600 g/m 2 Plošná hmotnost nosné vložky min. 60 g/m 2 min. 8 kn/m min.6 kn/m Tažnost podélná / příčná min. 2 % -15 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK 110 C Podkladní vrstva hydroizolačního souvrství střešních plášťů v provedení základním, avšak se zvýšenými požadavky zejména na zpracovatelnost výrobku. Vysoce kvalitní podkladní pás pod asfaltové šindele na šikmých střechách o sklonu menším než 15 nebo na střechách ve vysokohorských oblastech. Izolace proti zemní vlhkosti případně v kombinaci s pásem ze sklotkaniny nebo netkaného polyesteru jako izolace proti volně stékající vodě (střešní terasy a střechy o opačném pořadí vrstev, podlahy mokrých provozů apod.). BITUELAST DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka ze skelné rohože - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů nebo jemnorznný minerální posyp prům./min. 3,7/3,4 mm Plošná hmotnost pásu cca 4350 g/m 2 hmoty bez plnidel a posypů min.2300 g/m 2 Plošná hmotnost nosné vložky min. 80 g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % -15 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK 110 C Pás je určen jako finální vrstva souvrství střešních plášťů v základním provedení, avšak se zvýšenými požadavky na zpracovatelnost výrobků a na životnost krytin. Technologickoekonomicky výhodná je jeho kombinace s podkladním pásem z oxidovaného asfaltu, ale nosnou vložkou s vysokou pevností a mechanickou odolností EXTRASKLOBIT. SKLOELAST - jemnozrnný minerální posyp - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka ze skelné tkaniny impregnovaná - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,0/3,7 mm Plošná hmotnost pásu cca 4900 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 min. 18 kn/m min. 14 kn/m Tažnost podélná / příčná min. 3 % -15 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK 110 C V hydroizolačních souvrství chránících podzemní části budov proti zemní vlhkosti a tlakové vodě. V hydroizolačních souvrstvích střešních plášťů je nedílnou součástí skladeb obrácených či provozních střech se základními požadavky. SKLOELAST EXTRA - jemnozrnný minerální posyp - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka ze skelné tkaniny impregnovaná - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min.4,0/3,7 mm Plošná hmotnost pásu cca 4900 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 min. 18 kn/m 10

11 min. 14 kn/m Tažnost podélná / příčná min. 3 % -25 C 2 hod. při teplotě 100 C Bod měknutí krycí vrstvy KK 120 C Do hydroizolačních souvrství chránících podzemní části budov proti zemní vlhkosti a tlakové vodě. V hydroizolačních souvrstvích střešních plášťů je nedílnou součástí skladeb střech o libovolném sklonu se zvýšenými požadavky na pevnost, mechanickou odolnost a dlouhodobou životnost. SKLOELAST EXTRA DESIGN - ochranné a dekorativní břidličné šupiny v barvě břírodní nebo barvené - směs asfaltu modifikovaneho termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka ze skelné tkaniny impregnovaná - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,2/3,9 mm 7,5 m Plošná hmotnost pásu cca 4750 g/m 2 Plošná hmotnost nosné vložky min.180 g/m 2 hmoty bez plnidel a posypů min.2800 g/m 2 min. 18 kn/m min. 14 kn/m Tažnost podélná / příčná min. 3 % -25 C 2 hod. při teplotě 100 C Bod měknutí krycí vrstvy KK 120 C Asfaltovaný pás je určen jako finální vrstva hydroizolačního souvrství střešních plášťů s vysokými požadavky na pevnost, mechanickou odolnost a dlouhodobou životnost. POLYELAST - jemnozrnný minerální posyp - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka z polyesterového rouna impregnovaná - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,0/3,7 mm Plošná hmotnost pásu cca 4600 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 min. 16 kn/m min. 12 kn/m Tažnost podélná / příčná min. 40 % -15 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK 110 C Pás je určen do hydroizolačních souvrství chránících podzemní části budov proti zemní vlhkosti a v kombinaci s pásy s nosnou vložkou ze sklotkaniny i proti tlakové vodě. V hydroizolačních souvrstvích střešních plášťů se uplatňuje jako jedna z vrstev skladeb obrácených či provozních střech se základními požadavky, u ostatních typů střech může být využit jako spodní vrstva i u skladeb se zvýšenými požadavky na kvalitu a životnost pro sklony nad 6. POLYELAST DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka z polyesterového rouna impregnovaná - směs asfaltu částečně modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,2/3,9 mm 7,5 m Plošná hmotnost pásu cca 5000 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.2800 g/m 2 min. 16 kn/m min. 12 kn/m Tažnost podélná / příčná min. 40 % -15 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK 110 C Pás je určen jako finální vrstva souvrství střešních plášťů v základním provedení, avšak se zvýšenými požadavky na zpracovatelnost výrobků a na životnost krytin. Vzhledem k mechanickým vlastnostem pásu lze doporučit jeho ekonomicky výhodnou kombinaci s podkladním pásem typu BITUBITAGIT nebo lépe EXTRASKLOBIT. POLYELAST EXTRA (5)* - jemnozrnný minerální posyp - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka z polyesterového rouna impregnovaná - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,0/3,7 (5,0/4,7*) mm 10 (5*) m Plošná hmotnost pásu cca 4650 (5400*) g/m 2 Plošná hmotnost nosné vložky min. 180 (230*) 11

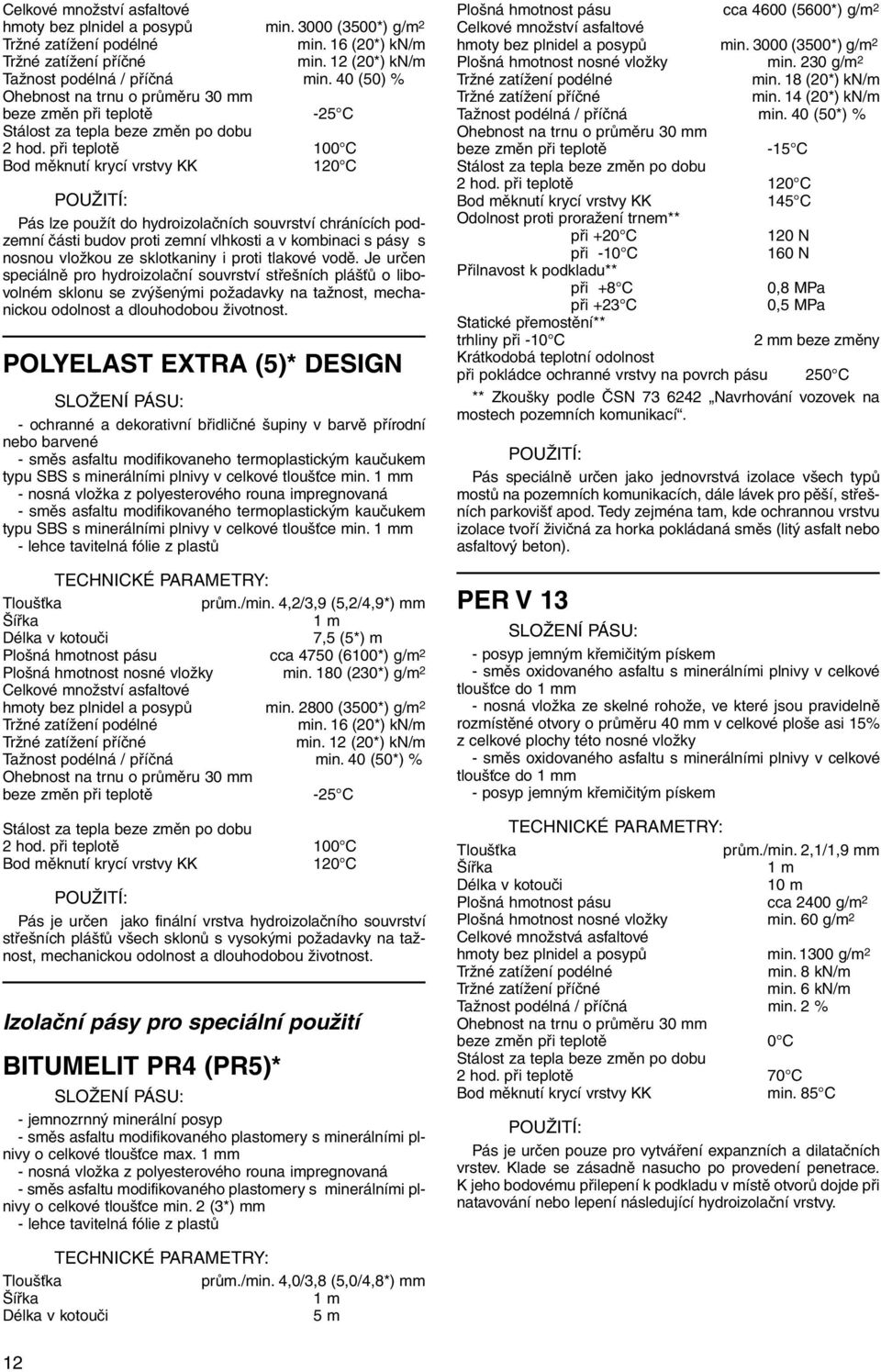

12 hmoty bez plnidel a posypů min (3500*) g/m 2 min. 16 (20*) kn/m min. 12 (20*) kn/m Tažnost podélná / příčná min. 40 (50) % -25 C 2 hod. při teplotě 100 C Bod měknutí krycí vrstvy KK 120 C Pás lze použít do hydroizolačních souvrství chránících podzemní části budov proti zemní vlhkosti a v kombinaci s pásy s nosnou vložkou ze sklotkaniny i proti tlakové vodě. Je určen speciálně pro hydroizolační souvrství střešních plášťů o libovolném sklonu se zvýšenými požadavky na tažnost, mechanickou odolnost a dlouhodobou životnost. POLYELAST EXTRA (5)* DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené - směs asfaltu modifikovaneho termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka z polyesterového rouna impregnovaná - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,2/3,9 (5,2/4,9*) mm 7,5 (5*) m Plošná hmotnost pásu cca 4750 (6100*) g/m 2 Plošná hmotnost nosné vložky min. 180 (230*) g/m 2 hmoty bez plnidel a posypů min (3500*) g/m 2 min. 16 (20*) kn/m min. 12 (20*) kn/m Tažnost podélná / příčná min. 40 (50*) % -25 C 2 hod. při teplotě 100 C Bod měknutí krycí vrstvy KK 120 C Pás je určen jako finální vrstva hydroizolačního souvrství střešních plášťů všech sklonů s vysokými požadavky na tažnost, mechanickou odolnost a dlouhodobou životnost. Izolační pásy pro speciální použití BITUMELIT PR4 (PR5)* - jemnozrnný minerální posyp - směs asfaltu modifikovaného plastomery s minerálními plnivy o celkové tloušťce max. m - nosná vložka z polyesterového rouna impregnovaná - směs asfaltu modifikovaného plastomery s minerálními plnivy o celkové tloušťce min. 2 (3*) mm - lehce tavitelná fólie z plastů Plošná hmotnost pásu cca 4600 (5600*) g/m 2 hmoty bez plnidel a posypů min (3500*) g/m 2 Plošná hmotnost nosné vložky min. 230 g/m 2 min. 18 (20*) kn/m min. 14 (20*) kn/m Tažnost podélná / příčná min. 40 (50*) % -15 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Odolnost proti proražení trnem** při +20 C 120 N při -10 C 160 N Přilnavost k podkladu** při +8 C 0,8 MPa při +23 C 0,5 MPa Statické přemostění** trhliny při -10 C 2 mm beze změny Krátkodobá teplotní odolnost při pokládce ochranné vrstvy na povrch pásu 250 C ** Zkoušky podle ČSN Navrhování vozovek na mostech pozemních komunikací. Pás speciálně určen jako jednovrstvá izolace všech typů mostů na pozemních komunikacích, dále lávek pro pěší, střešních parkovišť apod. Tedy zejména tam, kde ochrannou vrstvu izolace tvoří živičná za horka pokládaná směs (litý asfalt nebo asfaltový beton). PER V 13 - posyp jemným křemičitým pískem tloušťce do m - nosná vložka ze skelné rohože, ve které jsou pravidelně rozmístěné otvory o průměru 40 mm v celkové ploše asi 15% z celkové plochy této nosné vložky tloušťce do m - posyp jemným křemičitým pískem prům./min. 2,1/1,9 mm Plošná hmotnost pásu cca 2400 g/m 2 Plošná hmotnost nosné vložky min. 60 g/m 2 Celkové množstvá asfaltové hmoty bez plnidel a posypů min.1300 g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen pouze pro vytváření expanzních a dilatačních vrstev. Klade se zásadně nasucho po provedení penetrace. K jeho bodovému přilepení k podkladu v místě otvorů dojde při natavování nebo lepení následující hydroizolační vrstvy. prům./min. 4,0/3,8 (5,0/4,8*) mm 5 m 12

13 ASFALTOVÉ ŠINDELE (SINDELIT R) - ochranné a dekorativní břidličné šupiny v barevném provedení - směs speciálního oxidovaného asfaltu s minerálními plnivy - nosná vložka ze skelné rohože dle ČSN EN směs speciálního oxidovaného asfaltu s minerálními plnivy - jemnozrnný minerální posyp a PE pásky prům./min. 3,5/3,2 mm Plošná hmotnost pásu cca 4300 g/m 2 Plošná hmotnost nosné vložky min. 100 g/m 2 Celkové množstvá asfaltové hmoty bez plnidel a posypů min.1500 g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % +4 C 2 hod. při teplotě 80 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen pro výrobu asfaltových šindelů. Ty se používají na sklony střech Podkladem je optimálně překližka, OSB desky (případně i dřevěné bednění s přesně vymezenými technickými parametry), na které je přibit podkladní pás. BITUSAN SR - jemnozrnný minerální posyp tloušťce min. m - nosná vložka ze skelné rohože tloušťce min. m - lehce tavitelné rouno ze syntetických vláken prům./min. 3,5/3,2 mm Plošná hmotnost pásu cca 4250 g/m 2 Plošná hmotnost nosné vložky min. 60 g/m 2 hmoty bez plnidel a posypů min.2600 g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná min. 2 % Tažnost příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen jako podkladní vrstva pro vytváření nových dvouvrstvých povlakových krytin na stávajících již nefunkčních krytinách z asfaltovaných izolačních pásů. Na jejich povrch, zbavený nerovností a nečistot a regenerovaný asfaltovým penetračním lakem (max. 0,2 kg/m 2 ) se lokálně (bodově) lepí polyuretanovým lepidlem, nebo natavuje jednoplamenným hořákem tak, aby byl spojen s podkladem na cca 30% plochy. BI- TUSAN SR lze použít rovněž jako bodově lepená nebo natavená podkladní vrstva minimálně dvouvrstvé hydroizolace na silikátovém podkladu, opatřeném asfaltovým penetračním lakem. Po vodotěsném svaření všech přesahů v šířce min. 100 mm plní vždy sdruženou funkci dilatační, expanzní a hydroizolační. Na tento pás se vždy (ať se jedná o sanace nebo nové střechy) plnoplošně natavuje finální vrstva z asfaltovaného pásu s nosnou vložkou o vyšší pevnosti a tažnosti. BITUSAN ST - jemnozrnný minerální posyp tloušťce min. m - nosná vložka ze skelné tkaniny impregnovaná tloušťce min. m - lehce tavitelné rouno ze syntetických vláken prům./min. 4/3,7 mm Plošná hmotnost pásu cca 4800 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 min. 20 kn/m min. 20 kn/m Tažnost podélná min. 3 % Tažnost příčná min. 3 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Pás je určen pro stejné účely jako BITUSAN SR, zejména však tam, kde jsou požadavky na větší mechanickou pevnost a odolnost hydroizolačního souvrství. Při sanacích povlakových krytin se vzájemně nesoudržnými vrstvami se mechanicky kotví přes stávající skladbu střešního pláště speciálními kotvícími prvky navrženými dle druhu a pevnosti podkladu, do kterého mají být tyto kotvící prvky upevněny. V běžných případech jej lze bodově k podkladu lepit nebo natavovat. BITUSAN MK4 DESIGN - hrubozrnný břidlicový posyp tloušťce min. m - nosná vložka z vysokogramážního polyesterového rouna zpevněného skelnými vlákny tloušťce min. m - rouno ze syntetických vláken prům./min. 4,2/4 mm 7,5 m Plošná hmotnost pásu cca 5000 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.2300 g/m 2 min. 14 kn/m min. 10 kn/m Tažnost podélná / příčná min. 40 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C 13

14 Pás je určen pro vytváření jednovrstvých povlakových krytin při sanacích. Kotví se mechanicky k podkladu. Navrhuje se zejména tam, kde je zvláště nezbytné účinně oddělit nově vytvořené hydroizolační souvrství od stávající asfaltové krytiny, např. je-li tato krytina již zcela degradována, nebo obsahuje-li velké množství vody. POLYELAST EXTRA MK5 DESIGN SLOŽENĹ PÁSU: - posyp ochrannými a dekorativními břidličnými šupinami v barvě přírodní nebo barvenými - směs asfaltu modifikovaného elastomery s minerálními plnivy v celkové tloušťce min. 1mm - nosná vložka z vysokogramážního polyesterového rouna zpevněného skelnými vlákny - směs asfaltu modifikovaného elastomery s minerálními plnivy v celkové tloušťce min. 1mm - rouno ze syntetických vláken prům./min. 5,2/5 mm 5 m Plošná hmotnost pásu cca 6000 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 15 kn/m min. 11 kn/m Tažnost podélná / příčná min. 40 % -25 C 2 hod. při teplotě 100 C Bod měknutí krycí vrstvy KK min. 120 C Pás je určen pro vytváření jednovrstvých povlakových krytin mechanicky kotvených na libovolných podkladech, zejména pak pro kladení bezprostředně na stávající již nefunkční povlakovou krytinu po odstranění hrubých nerovností a nečistot. Minimální přesah sousedních pásů je u tohoto jednovrstvého systému 120 mm v obou směrech. BITUSAN PR M5 DESIGN - posyp ochrannými a dekorativními břidličnými šupinami v barvě přírodní nebo barvenými - směs asfaltu modifikovaného plastomery s minerálními plnivy o celkové tloušťce min. m - nosná vložka z polyesterového rouna impregnovaná - směs asfaltu modifikovaného plastomery s minerálními plnivy o celkové tloušťce min. m - rouno ze syntetických vláken prům./min. 5/4,7 mm 5 m Plošná hmotnost pásu cca 5650 g/m 2 hmoty bez plnidel a posypů min.3500 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 min. 15 kn/m min. 12 kn/m Tažnost podélná / příčná min. 30 % -15 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Pás je zejména určen pro vytváření jednovrstvých povlakových krytin mechanicky kotvených na libovolných podkladech nebo lepených polyuretanovým lepidlem respektive bodově přitavených k pevnému soudržnému podkladu. Lze jej s výhodou použít při sanacích i na novostavbách. V odůvodněných případech může být použit jako vysoce kvalitní uzavírací vrstva krytiny, zejména pak na šikmých a strmých střechách nebo na vertikálních plochách u plochých střech. Minimální přesah sousedních pásů u tohoto jednovrstvého systému je 120 mm. BITALBIT S - jemnozrnný minerální posyp tloušťce min. m - nosná vložka z hliníkové fólie tloušťky min. 0,06 mm tloušťce min. m - lehce tavitelná polyetylénová fólie prům./min. 3,5/3,2 mm Plošná hmotnost pásu min.4300 g/m 2 Plošná hmotnost nosné vložky cca 160 g/m 2 hmoty bez plnidel a posypů min.2500 g/m 2 min. 6 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % 0 C 2 hod. při teplotě 70 C Bod měknutí krycí vrstvy KK min. 85 C Faktor difuzního odporu min Poločas prostupu pro radioaktivní plyny min. 3*10 6 s Součinitel difúze D průměr pravděpod. chyba BITALBIT 3,5*10-12 ±0,1*10-12 BITALBIT spoj 1,85*10-12 ±0,5*10-12 Pás je určen pro izolace spodních částí budov proti zemní vlhkosti a jako protiradonová bariéra. Ve střešních pláštích pak jako parozábrana, přičemž může současně plnit i funkci pojistné hydroizolační vrstvy. Zde se zpravidla podkládá pásem PER V 13. Minimální teplota při aplikaci je +10 C. RADONELAST - jemnozrnný minerální posyp - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - nosná vložka z hliníkové fólie tloušťky min. 0,06 mm - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4/3,7 mm Plošná hmotnost pásu cca 4650 g/m 2 Plošná hmotnost nosné vložky cca 200 g/m 2 14

15 hmoty bez plnidel a posypů min.3000 g/m 2 min. 5 kn/m min. 5 kn/m Tažnost podélná / příčná min. 2 % -15 C 2 hod. při teplotě 80 C Bod měknutí krycí vrstvy KK min. 110 C Faktor difúzního odporu min Poločas prostupu pro radioaktivní plyny min. 3*10 6 s Součinitel difúze D průměr pravděpod. chyba RADONELAST 0,9*10-12 ±0,1*10-12 RADONELAST spoj 0,9*10-12 ±0,1*10-12 Pás je určen pro náročnější případy izolací spodních částí budov proti zemní vlhkosti a jako protiradonová bariéra. Ve střešních pláštích pak jako vysoce účinná parozábrana, přičemž může současně plnit i funkci pojistné hydroizolační vrstvy. Zde se zpravidla podkládá pásem PER V 13. RECOPLAST S4 - jemnozrnný minerální posyp - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. 1mm - nosná vložka ze sklotkaniny impregnovaná - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů nebo jemnozrnný minerální posyp prům./min. 4,0/3,7 mm Plošná hmotnost pásu cca g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 min. 20 kn/m min. 20 kn/m Tažnost podélná min. 3 % Tažnost příčná min. 3 % -10 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Pás je určen jako podkladní vrstva hydroizolačního souvrství střešních plášťů se zvýšenými požadavky na zpracovatelnost a teplotní odolnost celého souvrství. Tedy zejména na střechy o větším sklonu nebo pokud podklad pod hydroizolační souvrství tvoří vrstva o vysokém tepelném odporu. Pás se k podkladu natavuje lokálně nebo plnoplošně. Finální vrstva krytiny se pak na povrch podkladního pásu natavuje v plné ploše. Tvoří ji vždy pás modifikovaný plastomery s nosnou vložkou z netkaného polyesteru, případně také ze sklorohože. RECOPLAST se tovněž používá do hydroizolačních souvrství chránících podzemní části budov proti spodní vodě případně zemní vlhkosti a pro izolace proti vodě tlakové (nádrže na vodu). Zde se vždy natavuje na předem upravený pevný podklad opatřený základním nátěrem. BITUPLAST S 3,5 (4*) - jemnozrnný minerální posyp - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. 1mm - nosná vložka ze sklorohože - směs asfaltu modifikovaného plastomery typu APP minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů nebo jemnozrnný minerální posyp prům./min. 3,5/3,2 (4,0/3,7*) mm Plošná hmotnost pásu cca 4200 (4600*) g/m 2 Plošná hmotnost nosné vložky min. 80 g/m 2 hmoty bez plnidel a posypů min (3000*) g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná min. 2 % Tažnost příčná min. 2 % -10 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Pás je určen jako podkladní vrstva hydroizolačního souvrství střešních plášťů v provedení základním i tam, kde jsou kladeny zvýšené požadavky na zpracovatelnost výrobku i funkčnost souvrství. Zvláště se používá na střechách o větším sklonu nebo na podklady o vysokém tepelném odporu, vždy však v kombinaci s finální vrstvou z pásu rovněž modifikovaného plastomery. K podkladu se natavuje lokálně nebo celoplošně, finální izolační pás se natavuje na povrch podkladního pásu v plné ploče. Doporučuje se zde používat pás s nosnou vložkou z polyesterového rouna. BITUPLAST S4 DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - nosná vložka ze sklorohože - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů nebo jemnozrnný minerální posyp prům./min. 4,2/3,9 mm 7,5 m Plošná hmotnost pásu cca 4700 g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 Plošná hmotnost nosné vložky min. 80 g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná / příčná min. 2 % -10 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C 15

16 Pás je určen jako finální vrstva hydroizolačních souvrství plochých a šikmých střech se zvýšenými požadavky na zpracovatelnost a životnost, zejména v případech zvýšeného teplotního namáhání krytiny. Vždy se kombinuje s podkladním pásem modifikovaným plastomery, na jehož povrch se plnoplošně natavuje. BITUPLAST se doporučuje vždy kombinovat s podkladním pásem s nosnou vložkou z polyesterového rouna případně sklotkaniny. POLYPLAST S4 - jemnozrnný minerální posyp - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. 1mm - nosná vložka z polyesterového rouna - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů nebo jemnozrnný minerální posyp prům./min. 4,0/3,7 mm Plošná hmotnost pásu cca g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 min. 16 kn/m min. 12 kn/m Tažnost podélná min. 40 % Tažnost příčná min. 40 % -10 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Pás je určen jako podkladní vrstva hydroizolačního souvrství střešních plášťů se zvýšenými požadavky na zpracovatelnost a teplotní odolnost celého souvrství. Tedy zejména na střechy o větším sklonu nebo pokud podklad pod hydroizolační souvrství tvoří vrstva o vysokém tepelném odporu. Pás se k podkladu natavuje lokálně nebo plošně, finální vrstva krytiny se pak na povrch podkladního pásu natavuje v plné ploše. Tvoří ji vždy pás modifikovaný plastomery s nosnou vložkou z polyesterového rouna. POLYPLAST je rovněž určen pro vytváření zpravidla dvouvrstvých hydroizolací provozních střech (terasy, balkony) případně střech o opačném pořadí vrstev. Zpravidla v kombinaci s pásem RECOPLAST se používá také do hydroizolačních souvrství chránících podzemní části budov proti spodní vodě a pro izolace tlakové (nádrže na vodu). Zde se vždy natavuje na předem upravený pevný podklad opatřený základním nátěrem. POLYPLAST S4 (S5*) DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - nosná vložka z polyesterového rouna - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,2/3,9 (5,2/4,9*) mm 7,5 (5*) m Plošná hmotnost pásu cca 4700 (5700*) g/m 2 Plošná hmotnost nosné vložky min. 180 (220) g/m 2 hmoty bez plnidel a posypů min (3500*) g/m 2 min. 16 kn/m min. 12 kn/m Tažnost podélná / příčná min. 40 % -10 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Pásy jsou určeny jako finální vrstva pro nejnáročnější případy hydroizolačních souvrství plochých a šikmých střech, zejména tam, kde lze očekávat zvýšené teplotní namáhání krytiny. Vždy se kombinuje s podkladním pásem modifikovaným plastomery na nosné vložce ze sklotkaniny, popřípadě ze sklorohože, na jehož povrch se plnoplošně natavuje. ESTERPLAST S 3,5 (S 4*) - jemnozrnný minerální posyp - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. 1mm - nosná vložka z nízkogramážního PES rouna - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů nebo jemnozrnný minerální posyp prům./min. 3,5/3,2 (4,0/3,7*) mm Plošná hmotnost pásu cca 4400 (4800*) g/m 2 Plošná hmotnost nosné vložky min. 80 g/m 2 hmoty bez plnidel a posypů min (3000*) g/m 2 min. 12 kn/m min. 10 kn/m Tažnost podélná / příčná min. 25 % -10 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Pás je určen jako podkladní vrstva hydroizolačního souvrství střešních plášťů v provedení základním i tam, kde jsou kladeny zvýšené požadavky na zpracovatelnost výrobku i funkčnost souvrství. Zvláště se používá na střechách o větším sklonu nebo na podklady o vysokém tepelném odporu, vždy však v kombinaci s finální vrstvou z pásu rovněž modifikovaného plastomery. K podkladu se natavuje lokálně nebo celoplošně, finální izolační pás se natavuje na povrch podkladního pásu v plné ploše. Doporučuje se zde používat pás s nosnou vložkou z polyesterového rouna. 16

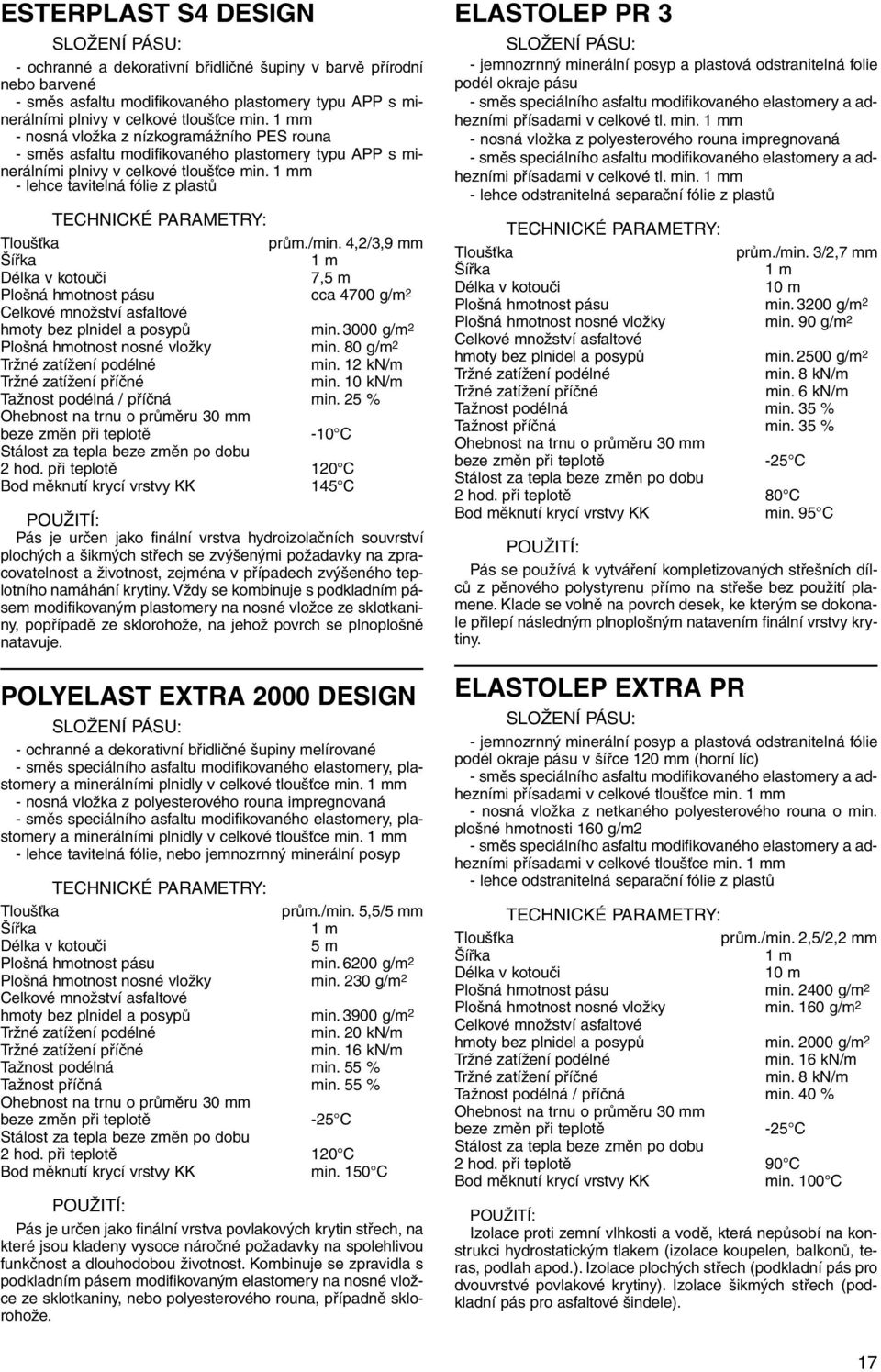

17 ESTERPLAST S4 DESIGN - ochranné a dekorativní břidličné šupiny v barvě přírodní nebo barvené - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - nosná vložka z nízkogramážního PES rouna - směs asfaltu modifikovaného plastomery typu APP s minerálními plnivy v celkové tloušťce min. m - lehce tavitelná fólie z plastů prům./min. 4,2/3,9 mm 7,5 m Plošná hmotnost pásu cca 4700 g/m 2 hmoty bez plnidel a posypů min.3000 g/m 2 Plošná hmotnost nosné vložky min. 80 g/m 2 min. 12 kn/m min. 10 kn/m Tažnost podélná / příčná min. 25 % -10 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK 145 C Pás je určen jako finální vrstva hydroizolačních souvrství plochých a šikmých střech se zvýšenými požadavky na zpracovatelnost a životnost, zejména v případech zvýšeného teplotního namáhání krytiny. Vždy se kombinuje s podkladním pásem modifikovaným plastomery na nosné vložce ze sklotkaniny, popřípadě ze sklorohože, na jehož povrch se plnoplošně natavuje. POLYELAST EXTRA 2000 DESIGN - ochranné a dekorativní břidličné šupiny melírované - směs speciálního asfaltu modifikovaného elastomery, plastomery a minerálními plnidly v celkové tloušťce min. m - nosná vložka z polyesterového rouna impregnovaná - směs speciálního asfaltu modifikovaného elastomery, plastomery a minerálními plnidly v celkové tloušťce min. m - lehce tavitelná fólie, nebo jemnozrnný minerální posyp prům./min. 5,5/5 mm 5 m Plošná hmotnost pásu min.6200 g/m 2 Plošná hmotnost nosné vložky min. 230 g/m 2 hmoty bez plnidel a posypů min.3900 g/m 2 min. 20 kn/m min. 16 kn/m Tažnost podélná min. 55 % Tažnost příčná min. 55 % -25 C 2 hod. při teplotě 120 C Bod měknutí krycí vrstvy KK min. 150 C Pás je určen jako finální vrstva povlakových krytin střech, na které jsou kladeny vysoce náročné požadavky na spolehlivou funkčnost a dlouhodobou životnost. Kombinuje se zpravidla s podkladním pásem modifikovaným elastomery na nosné vložce ze sklotkaniny, nebo polyesterového rouna, případně sklorohože. ELASTOLEP PR 3 - jemnozrnný minerální posyp a plastová odstranitelná folie podél okraje pásu - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tl. min. m - nosná vložka z polyesterového rouna impregnovaná - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tl. min. m - lehce odstranitelná separační fólie z plastů prům./min. 3/2,7 mm Plošná hmotnost pásu min.3200 g/m 2 Plošná hmotnost nosné vložky min. 90 g/m 2 hmoty bez plnidel a posypů min.2500 g/m 2 min. 8 kn/m min. 6 kn/m Tažnost podélná min. 35 % Tažnost příčná min. 35 % -25 C 2 hod. při teplotě 80 C Bod měknutí krycí vrstvy KK min. 95 C Pás se používá k vytváření kompletizovaných střešních dílců z pěnového polystyrenu přímo na střeše bez použití plamene. Klade se volně na povrch desek, ke kterým se dokonale přilepí následným plnoplošným natavením finální vrstvy krytiny. ELASTOLEP EXTRA PR - jemnozrnný minerální posyp a plastová odstranitelná fólie podél okraje pásu v šířce 120 mm (horní líc) - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - nosná vložka z netkaného polyesterového rouna o min. plošné hmotnosti 160 g/m2 - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - lehce odstranitelná separační fólie z plastů prům./min. 2,5/2,2 mm Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 160 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 16 kn/m min. 8 kn/m Tažnost podélná / příčná min. 40 % -25 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK min. 100 C Izolace proti zemní vlhkosti a vodě, která nepůsobí na konstrukci hydrostatickým tlakem (izolace koupelen, balkonů, teras, podlah apod.). Izolace plochých střech (podkladní pás pro dvouvrstvé povlakové krytiny). Izolace šikmých střech (podkladní pás pro asfaltové šindele). 17

18 ELASTOLEP EXTRA PR PE - PE fólie (horní líc) - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - nosná vložka z netkaného polyesterového rouna o min. plošné hmotnosti 160 g/m2 - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - lehce odstranitelná separační fólie z plastů prům./min. 2,5/2,2 mm Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 160 g/m2 hmoty bez plnidel a posypů min g/m 2 min. 16 kn/m min. 8 kn/m Tažnost podélná / příčná min. 40 % -25 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK min. 100 C Izolace proti zemní vlhkosti a vodě, která nepůsobí na konstrukci hydrostatickým tlakem (izolace koupelen, balkonů, teras, podlah apod.). Izolace plochých střech (podkladní pás pro dvouvrstvé povlakové krytiny). Izolace šikmých střech (podkladní pás pro asfaltové šindele). ELASTOLEP EXTRA PR DESIGN - hrubozrnný břidlicový posyp a plastová odstranitelná fólie podél okraje pásu v šířce 120 mm (horní líc) - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - nosná vložka z netkaného polyesterového rouna o min. plošné hmotnosti 160 g/m2 - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - lehce odstranitelná separační fólie z plastů prům./min. 3,5/3,2 mm Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 160 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 16 kn/m min. 8 kn/m Tažnost podélná / příčná min. 40 % -25 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK min. 100 C Izolace plochých střech (finální vrstva pro dvouvrstvé povlakové krytiny), řešení detailů (prostupy apod). ELASTOLEP EXTRA AL - jemnozrnný minerální posyp a plastová odstranitelná fólie podél okraje pásu v šířce 120 mm (horní líc) - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - spřažená nosná vložka z Al fólie a netkané skelné rohože - směs speciálního asfaltu modifikovaného elastomery a adhezními přísadami v celkové tloušťce min. m - lehce odstranitelná separační fólie z plastů prům./min. 2,5/2,2 mm Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 100 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 8 kn/m min. 4 kn/m Tažnost podélná / příčná min. 3 % -25 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK min. 100 C Izolace proti zemní vlhkosti, vodě a radonu. POLYELAST EXTRA FS - jemnozrnný minerální posyp (horní líc) - směs speciálního typu asfaltu modifikovaného elastomery a minerálních plnidel na bázi retardérů hoření v celkové tloušťce min. m - vysokogramážní netkané polyesterové rouno - směs speciálního typu asfaltu modifikovaného elastomery a minerálních plnidel na bázi retardérů hoření v celkové tloušťce min. m - lehce tavitelná fólie z plastů (spodní líc) prům./min. 3,7/4,0 mm Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 16 kn/m min. 10 kn/m Tažnost podélná min. 40 % Tažnost příčná min. 40 % -20 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK min. 110 C Podkladní vrstvy a mezivrstvy střešních plášťů v požárně nebezpečném prostoru. 18

19 POLYELAST EXTRA FS DESIGN - hrubozrnný břidlicový posyp a plastová odstranitelná fólie podél okraje pásu v šířce 100 mm (horní líc) - směs speciálního typu asfaltu modifikovaného elastomery a minerálních plnidel na bázi retardérů hoření v celkové tloušťce min. m - vysokogramážní netkané polyesterové rouno - směs speciálního typu asfaltu modifikovaného elastomery a minerálních plnidel na bázi retardérů hoření v celkové tloušťce min. m - lehce tavitelná fólie z plastů (spodní líc) prům./min. 3,9/4,2 mm 7,5 m Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 16 kn/m min. 10 kn/m Tažnost podélná / příčná min. 40 % -20 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK min. 110 C Vytváření finální vrstvy povlakových krytin střech v požárně nebezpečném prostoru. SINDELIT SBS - jemnozrnný minerální posyp - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce do m - nosná vložka z polyesterového rouna - směs asfaltu modifikovaného termoplastickým kaučukem typu SBS s minerálními plnivy v celkové tloušťce do m - rouno ze syntetických vláken prům./min. 1,4/1,2 mm 20 m Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 100 g/m 2 hmoty bez plnidel a posypů min. 700 g/m 2 min. 6 kn/m min. 4 kn/m Tažnost podélná / příčná min. 17 % - 20 C 2 hod. při teplotě 90 C Pás je určen jako pojistná hydroizolace pod asfaltové šindele a jinou skládanou střešní krytinu pro šikmé a strmé střechy. Alternativně je vhodný jako parozábrana, separační vrstva a hydroizolace proti zemní vlhkosti. POLYELAST EXTRA FS MK5 DESIGN - hrubozrnný břidlicový posyp a plastová odstranitelná fólie podél okraje pásu (horní líc) - směs speciálního typu asfaltu modifikovaného elastomery a minerálních plnidel na bázi retardérů hoření v celkové tloušťce min. m - vysokogramážní netkané polyesterové rouno zpevněné skelnými vlákny - směs speciálního typu asfaltu modifikovaného elastomery a minerálních plnidel na bázi retardérů hoření v celkové tloušťce min. m - rouno ze syntetických vláken (spodní líc) prům./min. 5,0/5,2 mm 5 m Plošná hmotnost pásu min g/m 2 Plošná hmotnost nosné vložky min. 180 g/m 2 hmoty bez plnidel a posypů min g/m 2 min. 15 kn/m min. 10 kn/m Tažnost podélná / příčná min. 40 % -20 C 2 hod. při teplotě 90 C Bod měknutí krycí vrstvy KK min. 110 C Pás je určen pro vytváření jednovrstvých povlakových krytin v požárně nebezpečném prostoru na novostavbách i při rekonstrukci. Kotví se k podkladu mechanicky, alternativně bodovým lepením. 19

20 9. DOPORUČENÉ SKLADBY STŘEŠNÍCH PLÁŠŤŮ PLOCHÝCH STŘECH ZÁSADY: 1. Složení hydroizolačního souvrství závisí na typu střechy, sklonu střechy, podkladu pod hydroizolací a na požadavcích na uživatelské parametry (základní nebo zvýšené). 2. Do hydroizolačních souvrství střešních plášťů se zásadně doporučuje navrhovat pouze asfaltované pásy typu S s nenasákavou nosnou vložkou. 3. V každém hydroizolačním souvrství se doporučuje navrhnout aspoň jeden pás s nosnou vložkou o nejvyšší pevnosti, tedy pás s nosnou vložkou ze skelné tkaniny. To platí s výjimkou jednovrstvých hydroizolací (při sklonech nad 6 ). V takovémto případě lze dle individuálního posouzení použít pro tuto jedinou vrstvu i asfaltový pás s nosnou vložkou z polyesterového rouna. 4. V hydroizolačních souvrstvích se doporučuje používat buď pásů z asfaltu oxidovaného, nebo z asfaltu modifikovaného. Pokud je navržena jejich kombinace, je bezpodmínečně nutné, aby vrchní vrstvu takovéhoto hydroizolačního souvrství tvořil asfaltovaný pás z asfaltu modifikovaného (modifikace elastomery). 5. Na betonový podklad je bezpodmínečně nutno aplikovat jakékoliv hydroizolační souvrství pouze prostřednictvím nasucho položeného asfaltovaného expanzního a dilatačního pásu PER V13, nebo speciálních výrobků se sdruženou funkcí řady BITUSAN. 6. Také na nebetonové podklady (většinou různé typy tepelně izolačních materiálů) je vhodné klást hydroizolační souvrství, jehož součástí je speciální pás s dilatační a expanzní funkcí. 7. Na dřevěný podklad je bezpodmínečně nutno aplikovat jakékoliv hydroizolační souvrství pouze prostřednictvím nasucho položeného a mechanicky (hřebíky s velkou hlavou a závitem) kotveného asfaltovaného pásu s nosnou vložkou ze sklotkaniny nebo polyesteru. 8. Pásy typu S se k podkladu obvykle natavují. Ty, které mají na spodním líci minerální posyp nebo rouno ze syntetických vláken, se mohou i lepit bodově nebo celoplošně. V odůvodněných případech se pásy kotví mechanicky. 9. Vzájemné přesahy jednotlivých asfaltovaných pásů jsou 100 mm, s výjimkou pásů BITUSAN PR M5 DE- SIGN, BITUSAN MK4 DESIGN a POLYELAST EXTRA MK5 DESIGN, jejichž šířky přesahů jsou 120 mm. 10. Doporučené počty pásů v hydroizolačních souvrstvích v závislosti na sklonech střech: sklon střechy druh asf. pásu min. počet asf. pásů 1-3 z oxid. asfaltu z modif. asfaltu 2 nad 3 z oxid. asfaltu 2 nad 6 z modif. asfaltu 1 POZNÁMKA: U střech, kde je hydroizolace obtížně dostupná (tzv. obrácené střechy, či střechy provozní) se doporučuje počet vrstev hydroizolačního souvrství zvýšit o jednu vrstvu. SKLADBA 1: JEDNOPLÁŠŤOVÁ STŘECHA BEZ TEPELNÉ IZOLACE (2 PŘÍKLADY) Hydroizolační souvrství: sklon požadavky základní zvýšené 1-3 Bituelast Design Var. A: Polyelast Extra Design Bitubitagit PE Skloelast Extra Extrasklobit PE Var. B: Skloelast Extra Design Polyelast Extra 3-6 Bituelast Design Var. A: Polyelast Extra Design Extrasklobit PE Skloelast Var. B: Skloelast Extra Design Polyelast nad 6 Polyelast Design Polyelast Extra Design Bitubitagit PE nebo Skloelast Extra Design 1. Hydroizolační souvrství (povlaková krytina) 2. Expanzní a dilatační vrstva PER V13 volně položená 3. Spádová vrstva (beton, lehký beton) opatřená penetračním nátěrem 4. Nosná konstrukce (na pravém obrázku opatřená penetračním nátěrem) Poznámka: Pás PER V13 + podkladní hydroizolační pás lze nahradit pásem vícefunkčním BI- TUSAN SR nebo BITUSAN ST 20
