1 Česká zemědělská univerzita v Praze Školní lesní podnik v Kostelci nad Černými lesy Kostelec nad Černými lesy, Nám. Smiřických 1 Středisko okrasné a lesní školky Jevany Oprava produkčních ploch Realizační dokumentace stavebních oprav Investor: Česká zemědělská univerzita v Praze Školní lesní podnik v Kostelci nad Černými lesy Část: SO 01 Oprava produkčních ploch Technická zpráva č.zak.: datum: říjen 2012 telefon fax IČ bankovní spojení KB, a.s., /0100 Strana 1 (celkem 20)

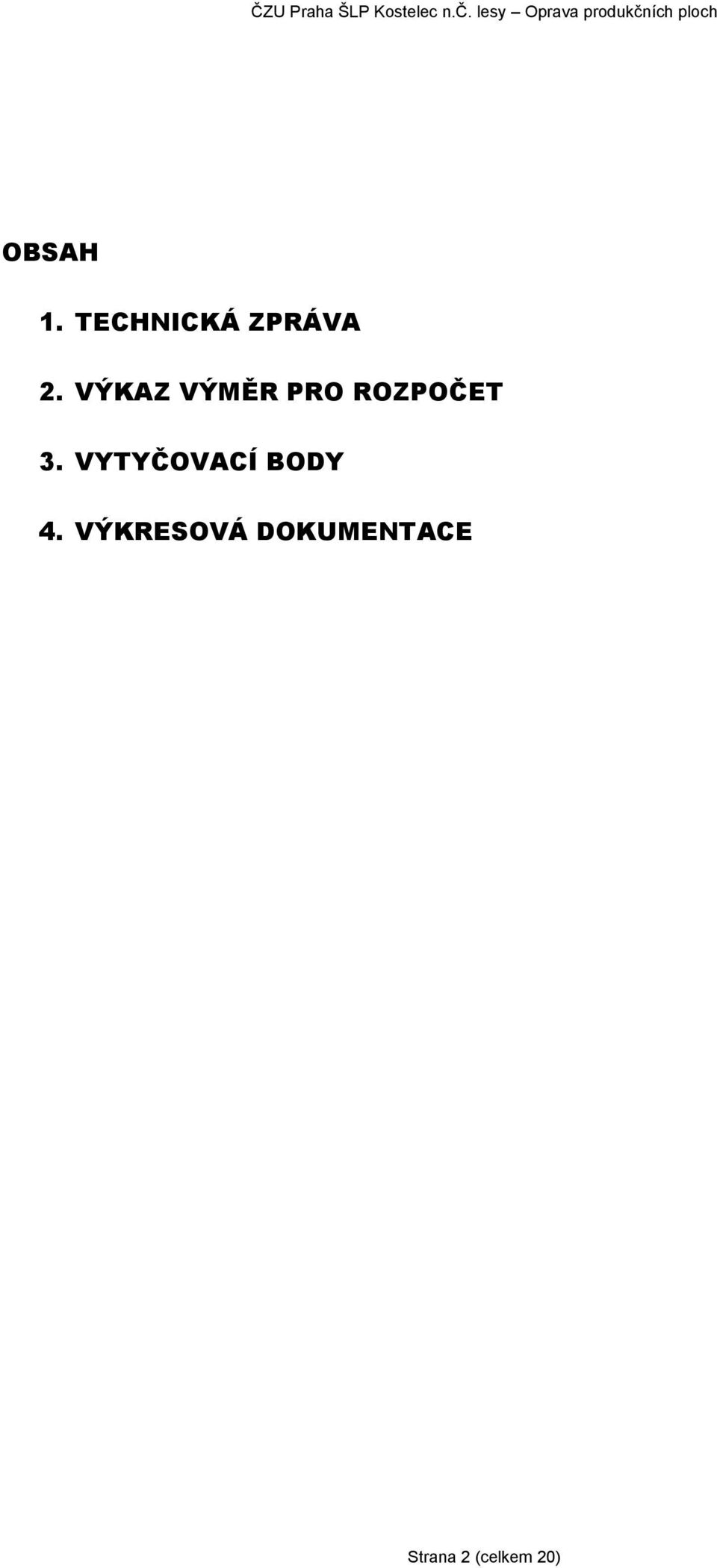

2 OBSAH 1. TECHNICKÁ ZPRÁVA 2. VÝKAZ VÝMĚR PRO ROZPOČET 3. VYTYČOVACÍ BODY 4. VÝKRESOVÁ DOKUMENTACE Strana 2 (celkem 20)

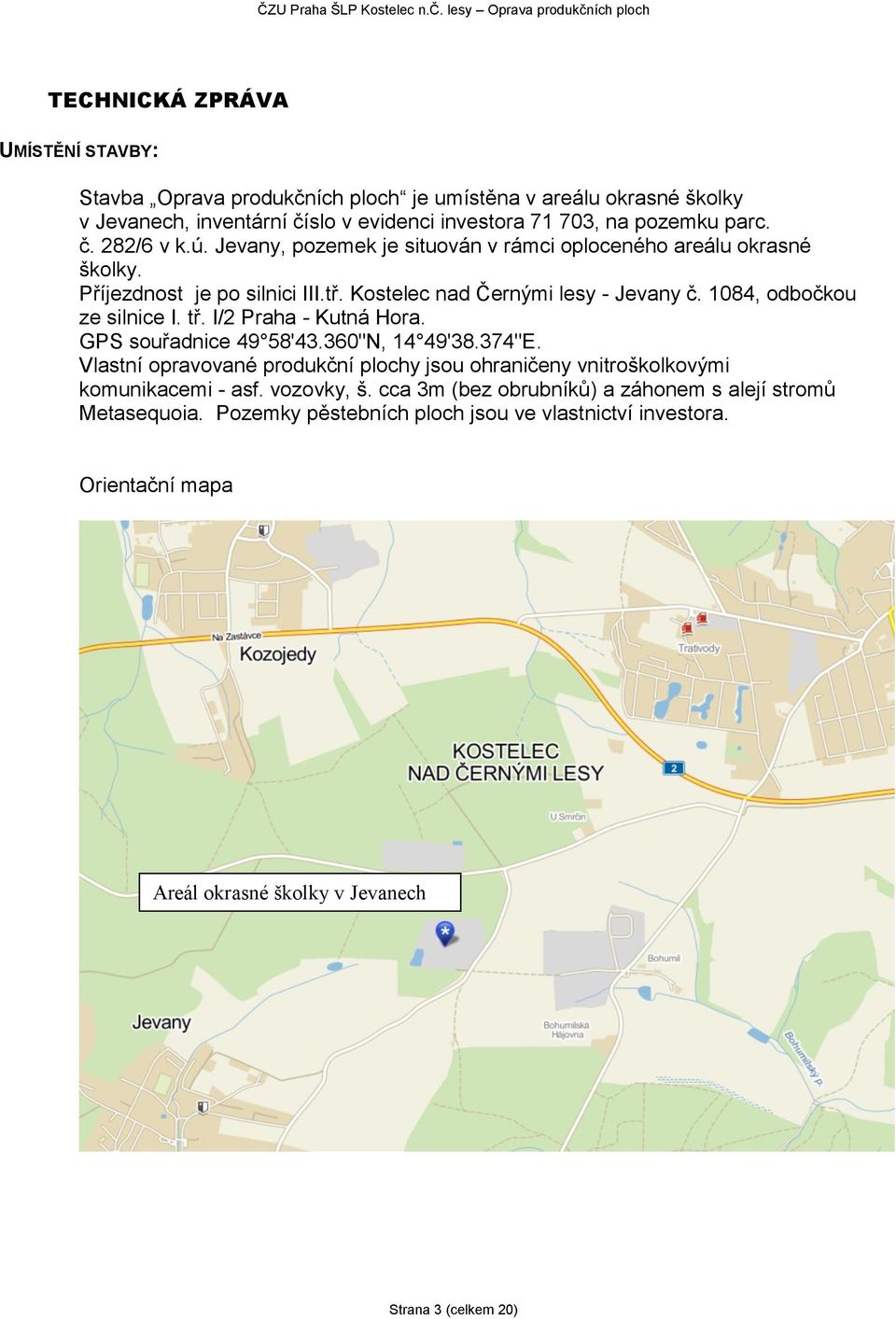

3 TECHNICKÁ ZPRÁVA UMÍSTĚNÍ STAVBY: Stavba Oprava produkčních ploch je umístěna v areálu okrasné školky v Jevanech, inventární číslo v evidenci investora , na pozemku parc. č. 282/6 v k.ú. Jevany, pozemek je situován v rámci oploceného areálu okrasné školky. Příjezdnost je po silnici III.tř. Kostelec nad Černými lesy - Jevany č. 1084, odbočkou ze silnice I. tř. I/2 Praha - Kutná Hora. GPS souřadnice 49 58'43.360"N, 14 49'38.374"E. Vlastní opravované produkční plochy jsou ohraničeny vnitroškolkovými komunikacemi - asf. vozovky, š. cca 3m (bez obrubníků) a záhonem s alejí stromů Metasequoia. Pozemky pěstebních ploch jsou ve vlastnictví investora. Orientační mapa Areál okrasné školky v Jevanech Strana 3 (celkem 20)

4 POPIS - POSTUP PRACÍ: ZEMNÍ PRÁCE a) sejmutí konstrukční vrstvy ploch z tříděného štěrku 32/64 svrchní vrstva v tloušťce vrstvy 10 cm (tloušťka je kolísavá - podle doplňování při užívání plochy), objem cca 677 m 3 ; b) nakládka a odvoz kameniva na deponii v areálu okrasné školky, vzdálenost do 200 m, uložení do deponie (plocha deponie cca 20 x 20 m, průměrná výška deponie 1,7 m), objem cca 677 m 3 ; c) sejmutí konstrukční vrstvy ploch ze zeminy promísené s kamenivem v tloušťce vrstvy do 20 cm detailní výšky dle ů viz výkres zemních prací a tabulka výpočet ů zemních prací ( bilance hmot ), objem m 3 ; zemina jílovitohlinitá třída těžitelnosti 3 dle ČSN ; d) výkop rýh pro obnovu drenážního potrubí, soupis a parametry jednotlivých drenáží (délky, výškové osazení, sklon) jsou uvedeny v přehledové tabulce; šířka rýhy výkopu 20 cm, trasy a hloubky výkopu dle situačního výkresu obnova drenáže, trasy je nutno dodržet, v místě průjezdu mezi jednotlivými produkčními plochami je drenáž vedena oboustranně souběžně s osou vozovky. rýhy nezapažené v zemině tř. 3, objem výkopu rýh 103,5 m 3 ; e) výkop rýhy pro drenážní kanalizaci - drenážní stoka 41-44, šířka rýhy výkopu 20 cm, trasa a hloubka výkopu dle situačního výkresu obnova drenáže, trasu je nutno dodržet - v souběhu s okrajem vozovky stávající komunikace, v místě napojení (ODB 41) na kanalizační řad stávající kanalizace z bet. rour TBH - Q - ZIT 400 obnažit potrubí pro vývrt sedlové odbočky, výšková kóta napojení 425,05 m. V místě revizních šachet (Š 42 - Š 44) rozšíření výkopu 30 cm. Rýha nezapažená v zemině tř. 3, délka trasy 136 m, objem výkopu rýhy 9,520 m 3 ; f) výkop rýhy sdružený pro drenážní kanalizaci - drenážní stoka Š2 - Š33 (souběh s vodovodním potrubím závlahy a trasou elektrického ovládání závlahy), šířka rýhy výkopu 50 cm, trasa a hloubka výkopu dle situačního výkresu obnova drenáže, trasu je nutno dodržet - v souběhu s okrajem vozovky stávající komunikace, v místě napojení (okraj stávající Š2) na kanalizační řad stávající kanalizace z bet. rour TBH - Q - ZIT 400 obnažit stěnu revizní šachty TBS Q 100/500/120 - odkrytí odbočky pro vtok DN pro vodotěsné napojení potrubí na revizní šachtu, výšková kóta napojení 424,15 m. Rýha nezapažená v zemině tř. 3, délka trasy 136 m, objem výkopu rýh 37,934 m 3 ; g) výkop základů pro jímky uzávěrů závlahového vodovodu UZ 1 až UZ3, rozměry hl a rýhy pro připojení výtoku z jímky do drenážní kanalizace (do vzdál. 1 m od drenážní kanalizace), výškové osazení dna výkopu = - 0,700 od urovnaného terénu (rovina -0,300 viz výškové kóty) v místech odboček závlahového vodovodu. Jámy nezapažené v zemině tř. 3, objem výkopu jam celkem 4,290 m 3 ; Strana 4 (celkem 20)

5 h) nakládka a odvoz zeminy smíšené s kamenivem a zeminy z výkopů rýh a jam do zemníku investora, vzdálenost 1,5 km, postupné uložení ve vrstvách do zemníku, zhutnění plochy pojezdem dozeru a urovnání boku svahováním ve sklonu 1:3, objem 1.514,244 m 3, vrstva průměrně 0,50 m, délka svahování průměrně 20 m, plocha svahování 1.514,22 m 2 ); OBNOVA DRENÁŽÍ A DRENÁŽNÍ KANALIZACE i) obnova drenážního potrubí pod štěrkovými vrstvami a propojení s kanalizačním řadem dešťové a drenážní kanalizace dle situačního výkresu obnova drenáže, šachta Š2 stávající se ponechá, stávající šachetní dno TBS Q 1000/500/120, vtok DN bude provedeno vodotěsné dopojení do stávajícího vtoku, materiál drenážní stoky Š2-Š33 korugované drenážní potrubí (perforované roury) PVC s násuvným hrdlem DN 200, odbočky z hlavní stoky tvarovkami 200/150 (160), revizní šachty 400/200, materiál revizních šachet polypropylén, šachty osazeny teleskopickými nástavci a samonosnými poklopy ( plovoucími ), únosnost pro pojezd do 40 t, včetně kalových košů, specifikace šachet dle popisu v situačním výkresu obnova drenáže a tabulky revizních šachet, délka stoky 136,100 m; j) sedlová odbočka na stávajícím potrubí TBH - Q ZIT 400 (2,500), označena ODB41, připojení potrubí DN 150 (160), materiál drenážní stoky ODB41-Š44 PVC ohebné perforované potrubí ( flexi ) DN 150 (160), revizní šachty 400/200, materiál revizních šachet polypropylén, šachty osazeny teleskopickými nástavci a samonosnými poklopy ( plovoucími ), únosnost pro pojezd do 40 t, včetně kalových košů, specifikace šachet dle popisu v situačním výkresu obnova drenáže, délka stoky 136,000 m; k) obnova jednotlivých drenáží dle situačního výkresu obnova drenáží, materiál jednotlivých větví drenáží PVC ohebné perforované potrubí ( flexi ) DN 150 (160). Průměr potrubí DN 150 (160) se řídí použitým materiálem výrobce, tolerance 10 mm je maximální, nelze použít slabší (silnější) roury než v této toleranci (max +10 mm). Jednotlivé trasy připojeny přes tvarové odbočky 150/150, ev. 200/ Délky potrubí, trasy a hloubky uložení dle výkresu a tabulky, sklon 1,5 %, celková délka drenáží 666,900 m; l) materiál obsypu drenážního potrubí kačírek tříděný (praný) 8-16(25), v celé výšce u výkopu. Není přípustná příměs materiálu frakce 0. Z důvodu správné a dlouhodobé funkce drenáže je vyloučena záměna jiným materiálem. Objem obsypu potrubí celkem 75,263 m 3, objemová hmotnost 1,7 t/m 3, množství 44,3 t. Strana 5 (celkem 20)

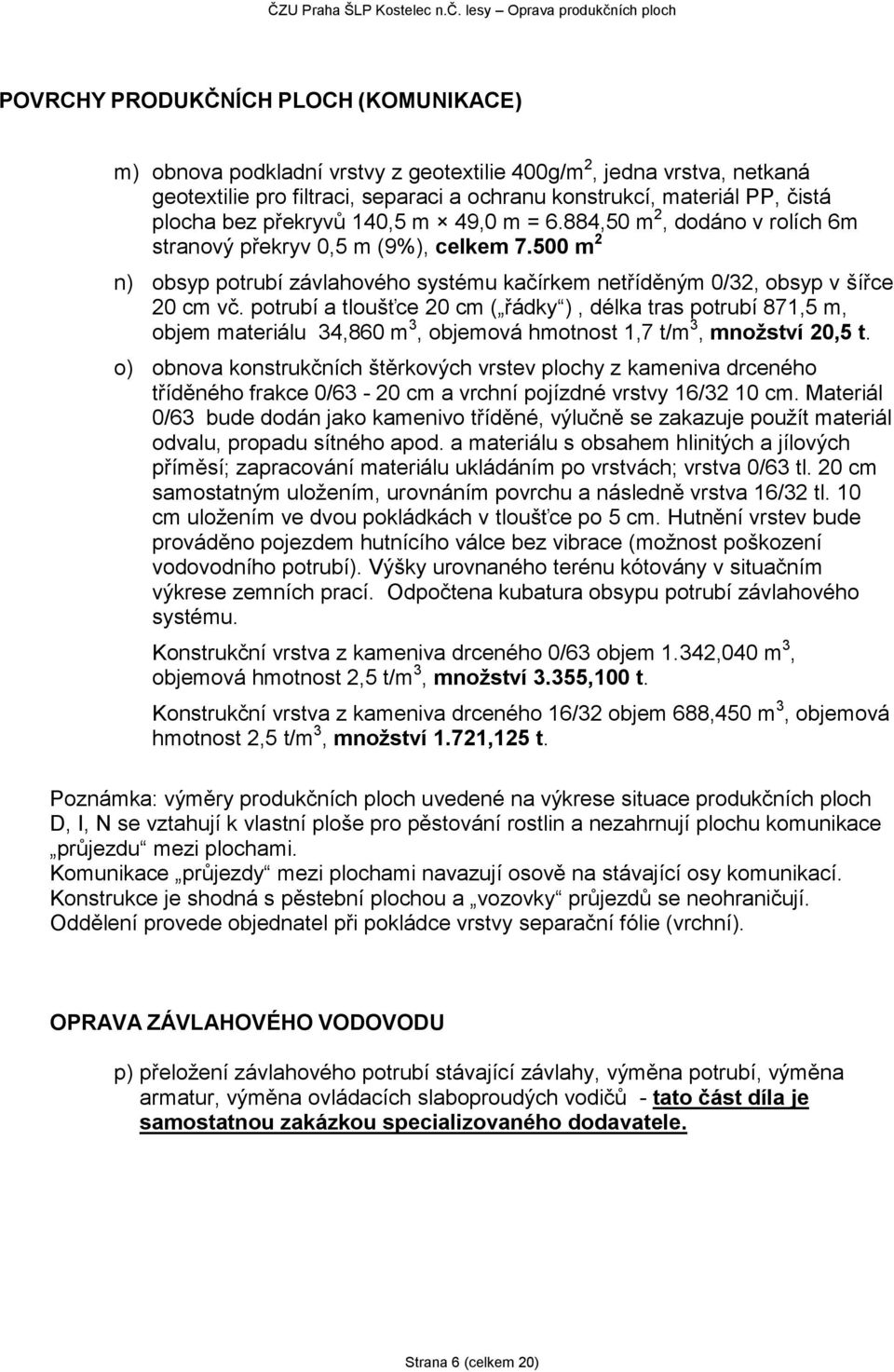

6 POVRCHY PRODUKČNÍCH PLOCH (KOMUNIKACE) m) obnova podkladní vrstvy z geotextilie 400g/m 2, jedna vrstva, netkaná geotextilie pro filtraci, separaci a ochranu konstrukcí, materiál PP, čistá plocha bez překryvů 140,5 m 49,0 m = 6.884,50 m 2, dodáno v rolích 6m stranový překryv 0,5 m (9%), celkem m 2 n) obsyp potrubí závlahového systému kačírkem netříděným 0/32, obsyp v šířce 20 cm vč. potrubí a tloušťce 20 cm ( řádky ), délka tras potrubí 871,5 m, objem materiálu 34,860 m 3, objemová hmotnost 1,7 t/m 3, množství 20,5 t. o) obnova konstrukčních štěrkových vrstev plochy z kameniva drceného tříděného frakce 0/63-20 cm a vrchní pojízdné vrstvy 16/32 10 cm. Materiál 0/63 bude dodán jako kamenivo tříděné, výlučně se zakazuje použít materiál odvalu, propadu sítného apod. a materiálu s obsahem hlinitých a jílových příměsí; zapracování materiálu ukládáním po vrstvách; vrstva 0/63 tl. 20 cm samostatným uložením, urovnáním povrchu a následně vrstva 16/32 tl. 10 cm uložením ve dvou pokládkách v tloušťce po 5 cm. Hutnění vrstev bude prováděno pojezdem hutnícího válce bez vibrace (možnost poškození vodovodního potrubí). Výšky urovnaného terénu kótovány v situačním výkrese zemních prací. Odpočtena kubatura obsypu potrubí závlahového systému. Konstrukční vrstva z kameniva drceného 0/63 objem 1.342,040 m 3, objemová hmotnost 2,5 t/m 3, množství 3.355,100 t. Konstrukční vrstva z kameniva drceného 16/32 objem 688,450 m 3, objemová hmotnost 2,5 t/m 3, množství 1.721,125 t. Poznámka: výměry produkčních ploch uvedené na výkrese situace produkčních ploch D, I, N se vztahují k vlastní ploše pro pěstování rostlin a nezahrnují plochu komunikace průjezdu mezi plochami. Komunikace průjezdy mezi plochami navazují osově na stávající osy komunikací. Konstrukce je shodná s pěstební plochou a vozovky průjezdů se neohraničují. Oddělení provede objednatel při pokládce vrstvy separační fólie (vrchní). OPRAVA ZÁVLAHOVÉHO VODOVODU p) přeložení závlahového potrubí stávající závlahy, výměna potrubí, výměna armatur, výměna ovládacích slaboproudých vodičů - tato část díla je samostatnou zakázkou specializovaného dodavatele. Strana 6 (celkem 20)

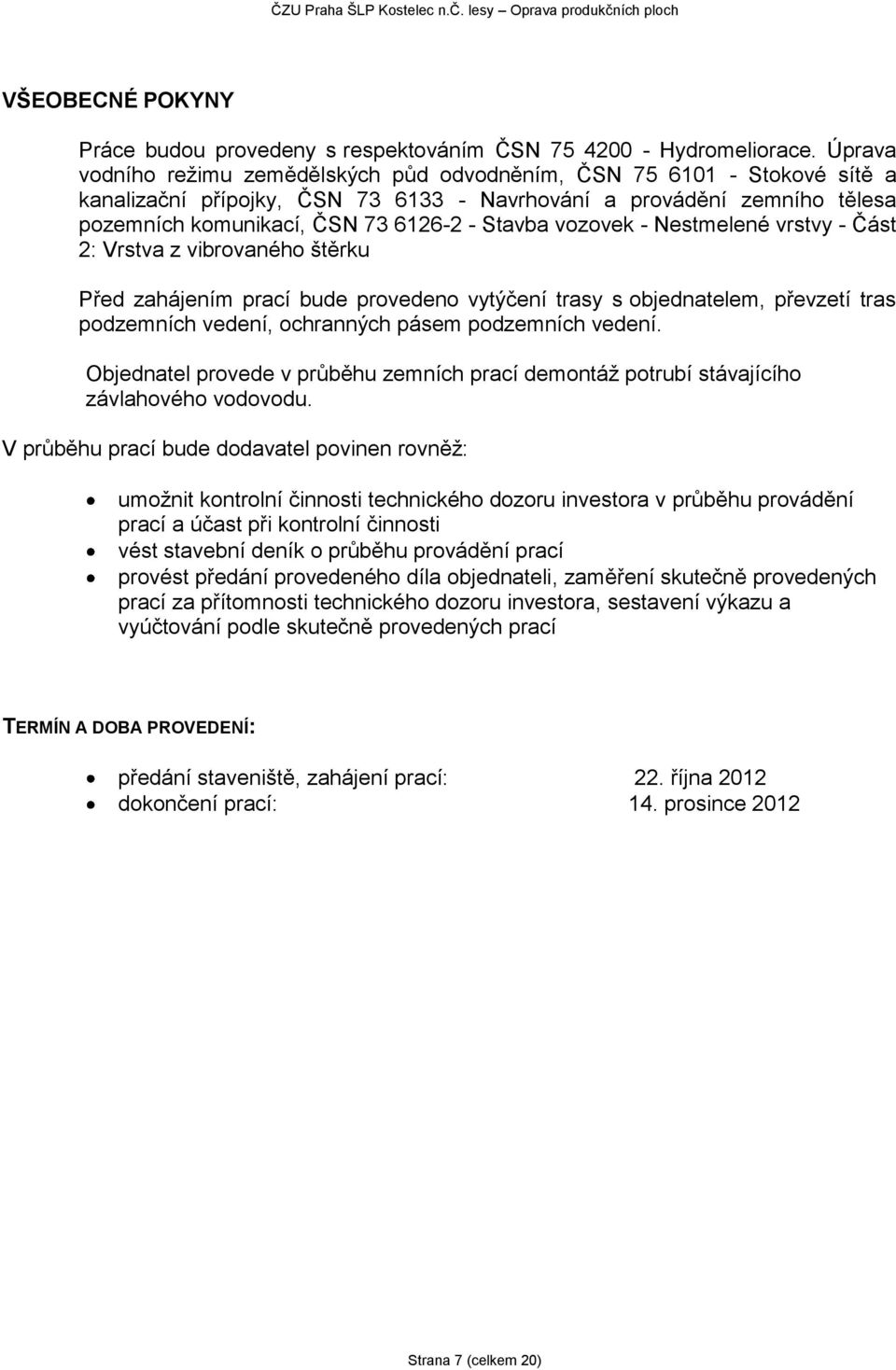

7 VŠEOBECNÉ POKYNY Práce budou provedeny s respektováním ČSN Hydromeliorace. Úprava vodního režimu zemědělských půd odvodněním, ČSN Stokové sítě a kanalizační přípojky, ČSN Navrhování a provádění zemního tělesa pozemních komunikací, ČSN Stavba vozovek - Nestmelené vrstvy - Část 2: Vrstva z vibrovaného štěrku Před zahájením prací bude provedeno vytýčení trasy s objednatelem, převzetí tras podzemních vedení, ochranných pásem podzemních vedení. Objednatel provede v průběhu zemních prací demontáž potrubí stávajícího závlahového vodovodu. V průběhu prací bude dodavatel povinen rovněž: umožnit kontrolní činnosti technického dozoru investora v průběhu provádění prací a účast při kontrolní činnosti vést stavební deník o průběhu provádění prací provést předání provedeného díla objednateli, zaměření skutečně provedených prací za přítomnosti technického dozoru investora, sestavení výkazu a vyúčtování podle skutečně provedených prací TERMÍN A DOBA PROVEDENÍ: předání staveniště, zahájení prací: 22. října 2012 dokončení prací: 14. prosince 2012 Strana 7 (celkem 20)

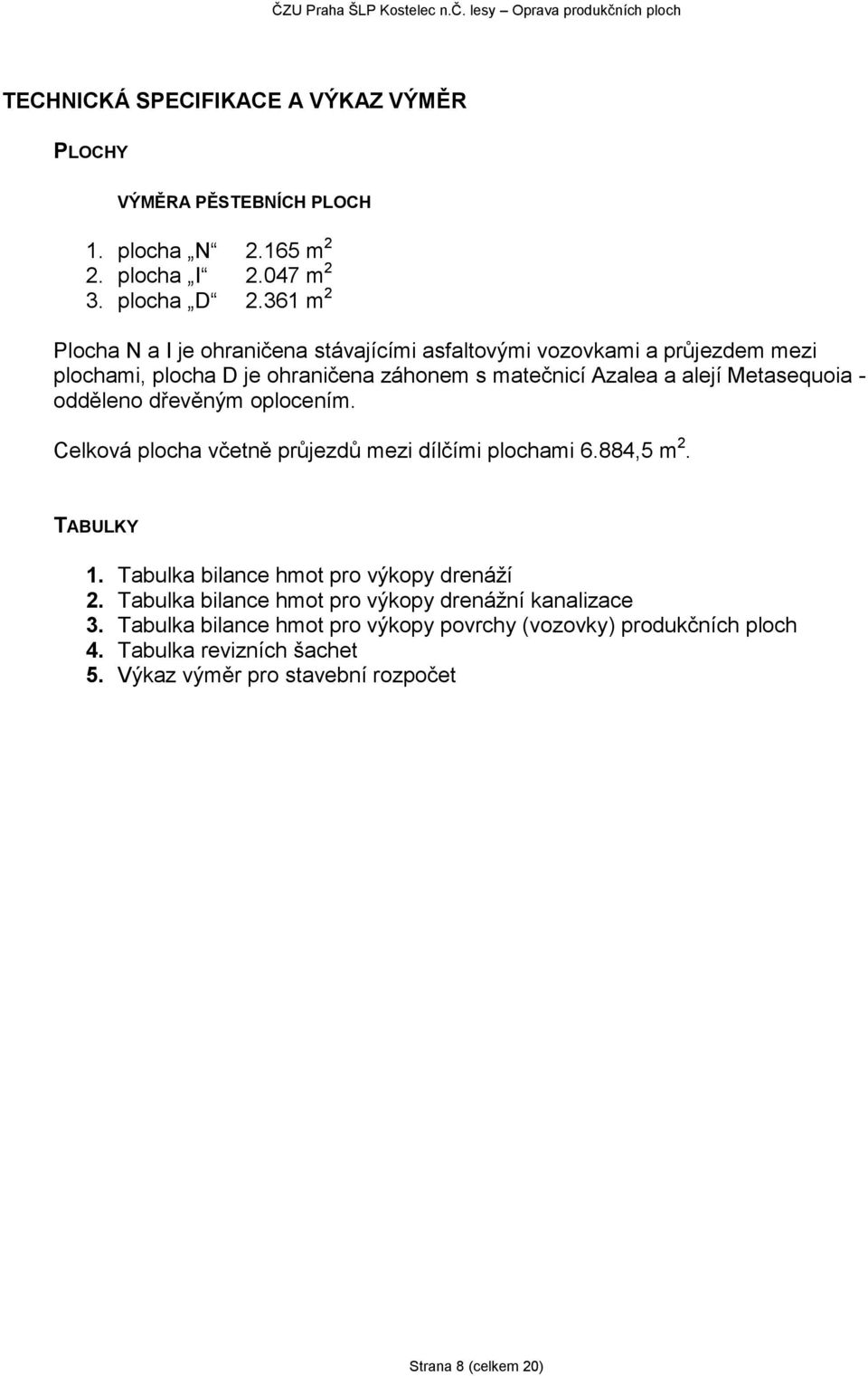

8 TECHNICKÁ SPECIFIKACE A VÝKAZ VÝMĚR PLOCHY VÝMĚRA PĚSTEBNÍCH PLOCH 1. plocha N m 2 2. plocha I m 2 3. plocha D m 2 Plocha N a I je ohraničena stávajícími asfaltovými vozovkami a průjezdem mezi plochami, plocha D je ohraničena záhonem s matečnicí Azalea a alejí Metasequoia - odděleno dřevěným oplocením. Celková plocha včetně průjezdů mezi dílčími plochami 6.884,5 m 2. TABULKY 1. Tabulka bilance hmot pro výkopy drenáží 2. Tabulka bilance hmot pro výkopy drenážní kanalizace 3. Tabulka bilance hmot pro výkopy povrchy (vozovky) produkčních ploch 4. Tabulka revizních šachet 5. Výkaz výměr pro stavební rozpočet Strana 8 (celkem 20)

9 Tabulka bilance hmot pro výkopy drenáží začátek konec návrh číslo drenu délka dno zač dno kon UT-30 UT-30 sklon šířka objem ,200 24,260 24,910 24,900 25,450 1,500 0,20 5, ,000 24,470 24,850 25,100 25,700 1,500 0,20 3, ,650 24,690 24,800 25,400 25,550 1,500 0,20 1, ,000 24,515 24,970 25,300 25,700 1,500 0,20 4, ,000 24,260 25,040 24,900 25,950 1,500 0,20 8, ,200 24,840 25,490 25,650 26,100 1,500 0,20 6, ,200 25,010 25,660 25,700 26,250 1,500 0,20 5, ,100 25,220 25,640 26,000 26,550 1,500 0,20 4, ,950 25,440 25,600 26,250 26,350 1,500 0,20 1, ,000 25,265 25,720 26,100 26,400 1,500 0,20 4, ,000 25,520 25,790 26,500 26,650 1,500 0,20 3, ,600 25,010 25,830 26,600 26,750 1,500 0,20 13, ,200 25,690 26,340 26,700 26,800 1,500 0,20 6, ,200 25,830 26,480 26,650 26,950 1,500 0,20 5, ,050 25,990 26,640 26,780 27,430 1,500 0,20 6, ,350 26,260 26,660 26,900 27,300 1,500 0,20 3, ,650 26,480 26,620 27,050 27,200 1,500 0,20 1, ,550 25,830 26,710 26,650 27,550 1,500 0,20 9, ,000 26,085 26,540 26,850 27,150 1,500 0,20 4, ,000 26,340 26,610 27,200 27,350 1,500 0,20 2, ,000 26,529 26,660 27,250 27,450 1,500 0,20 1,360 délka výkopu pro drenážní potrubí objem výkopů pro potrubí celkem 666,900 flexibilní DN 160 mm celkem (objem výkopů pro potrubí po odpočtu skrývky na UT -30) 103,494 poznámky dopočítané dno UT-30 = úroveň výkopu po skývce stávajících hmot Strana 9 (celkem 20)

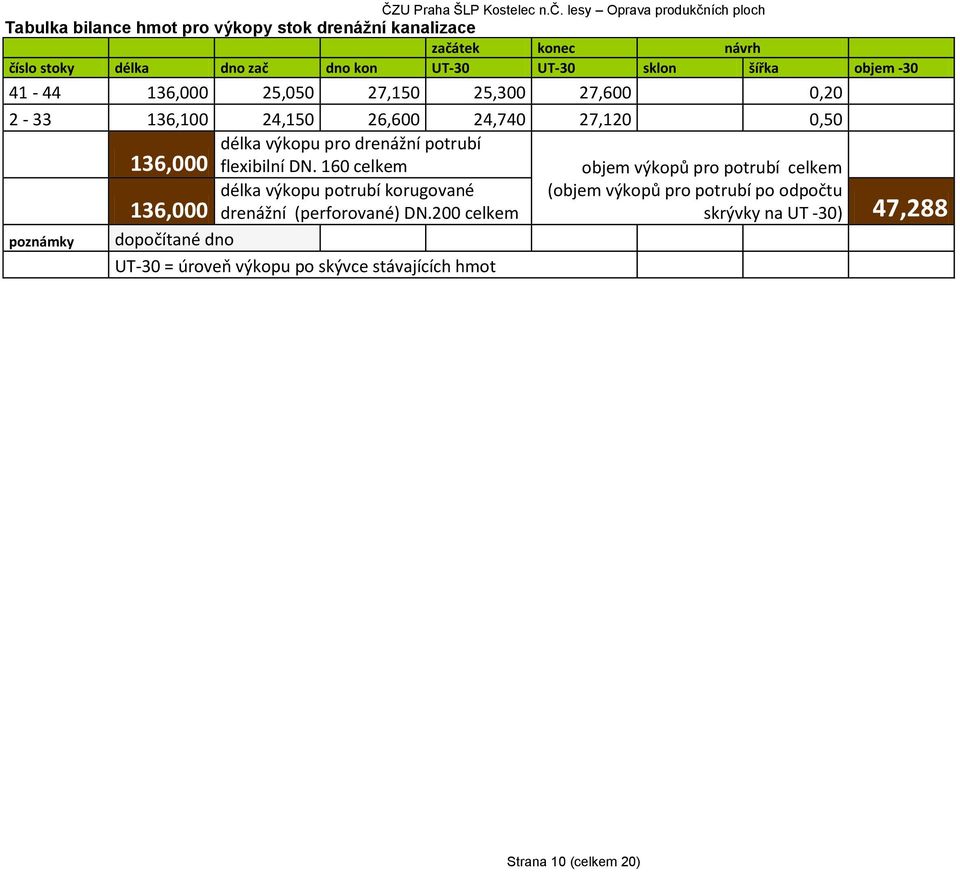

10 Tabulka bilance hmot pro výkopy stok drenážní kanalizace začátek konec návrh číslo stoky délka dno zač dno kon UT-30 UT-30 sklon šířka objem ,000 25,050 27,150 25,300 27,600 0, ,100 24,150 26,600 24,740 27,120 0,50 délka výkopu pro drenážní potrubí 136,000 flexibilní DN. 160 celkem objem výkopů pro potrubí celkem délka výkopu potrubí korugované (objem výkopů pro potrubí po odpočtu 136,000 drenážní (perforované) DN.200 celkem skrývky na UT -30) 47,288 poznámky dopočítané dno UT-30 = úroveň výkopu po skývce stávajících hmot Strana 10 (celkem 20)

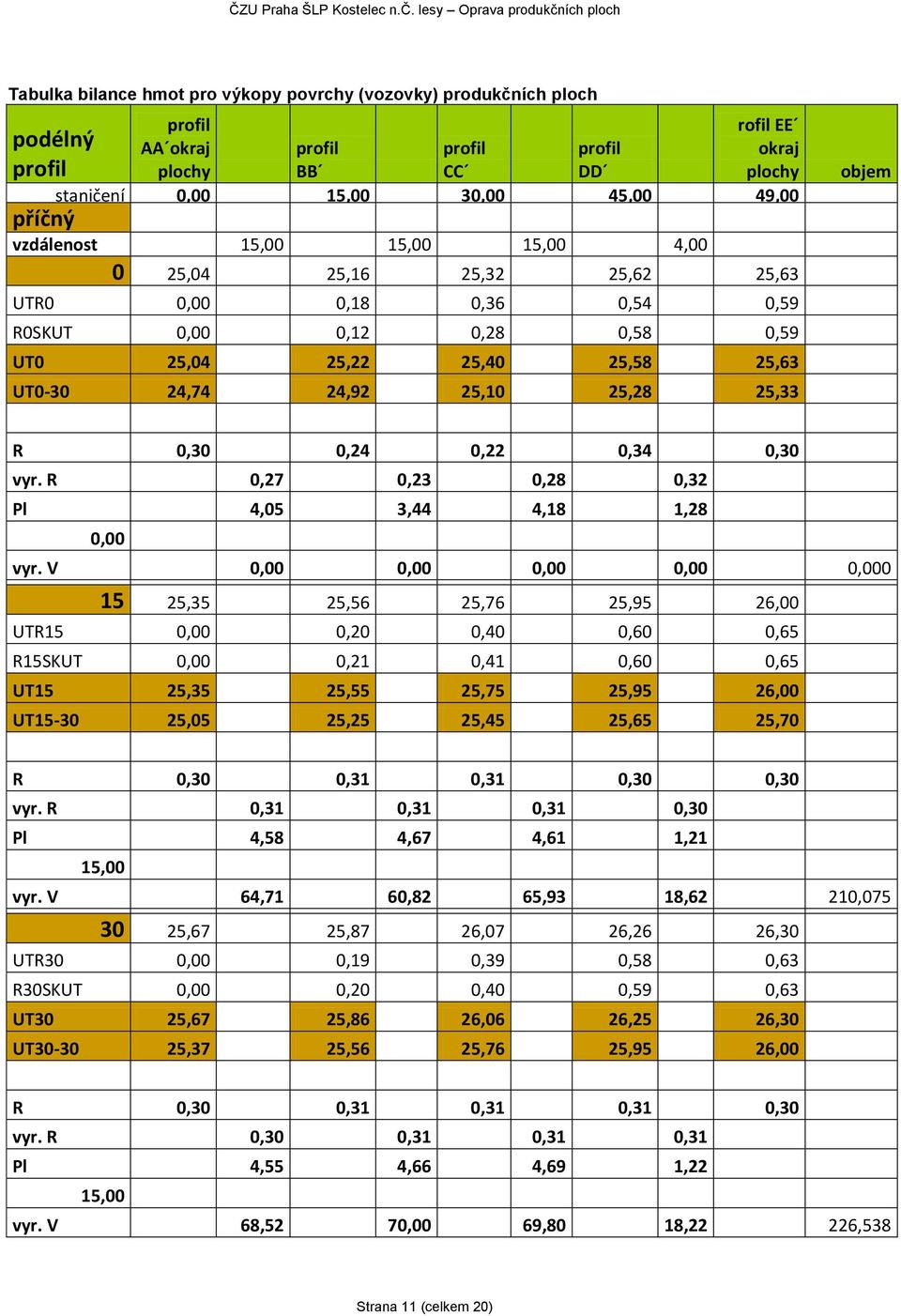

11 Tabulka bilance hmot pro výkopy povrchy (vozovky) produkčních ploch AA okraj plochy BB CC DD rofil EE okraj plochy staničení 0,00 15,00 30,00 45,00 49,00 podélný příčný vzdálenost 15,00 15,00 15,00 4, ,04 25,16 25,32 25,62 25,63 UTR0 0,00 0,18 0,36 0,54 0,59 R0SKUT 0,00 0,12 0,28 0,58 0,59 UT0 25,04 25,22 25,40 25,58 25,63 UT ,74 24,92 25,10 25,28 25,33 objem R 0,30 0,24 0,22 0,34 0,30 vyr. R 0,27 0,23 0,28 0,32 Pl 4,05 3,44 4,18 1,28 0,00 vyr. V 0,00 0,00 0,00 0,00 0, ,35 25,56 25,76 25,95 26,00 UTR15 0,00 0,20 0,40 0,60 0,65 R15SKUT 0,00 0,21 0,41 0,60 0,65 UT15 25,35 25,55 25,75 25,95 26,00 UT ,05 25,25 25,45 25,65 25,70 R 0,30 0,31 0,31 0,30 0,30 vyr. R 0,31 0,31 0,31 0,30 Pl 4,58 4,67 4,61 1,21 15,00 vyr. V 64,71 60,82 65,93 18,62 210, ,67 25,87 26,07 26,26 26,30 UTR30 0,00 0,19 0,39 0,58 0,63 R30SKUT 0,00 0,20 0,40 0,59 0,63 UT30 25,67 25,86 26,06 26,25 26,30 UT ,37 25,56 25,76 25,95 26,00 R 0,30 0,31 0,31 0,31 0,30 vyr. R 0,30 0,31 0,31 0,31 Pl 4,55 4,66 4,69 1,22 15,00 vyr. V 68,52 70,00 69,80 18,22 226,538 Strana 11 (celkem 20)

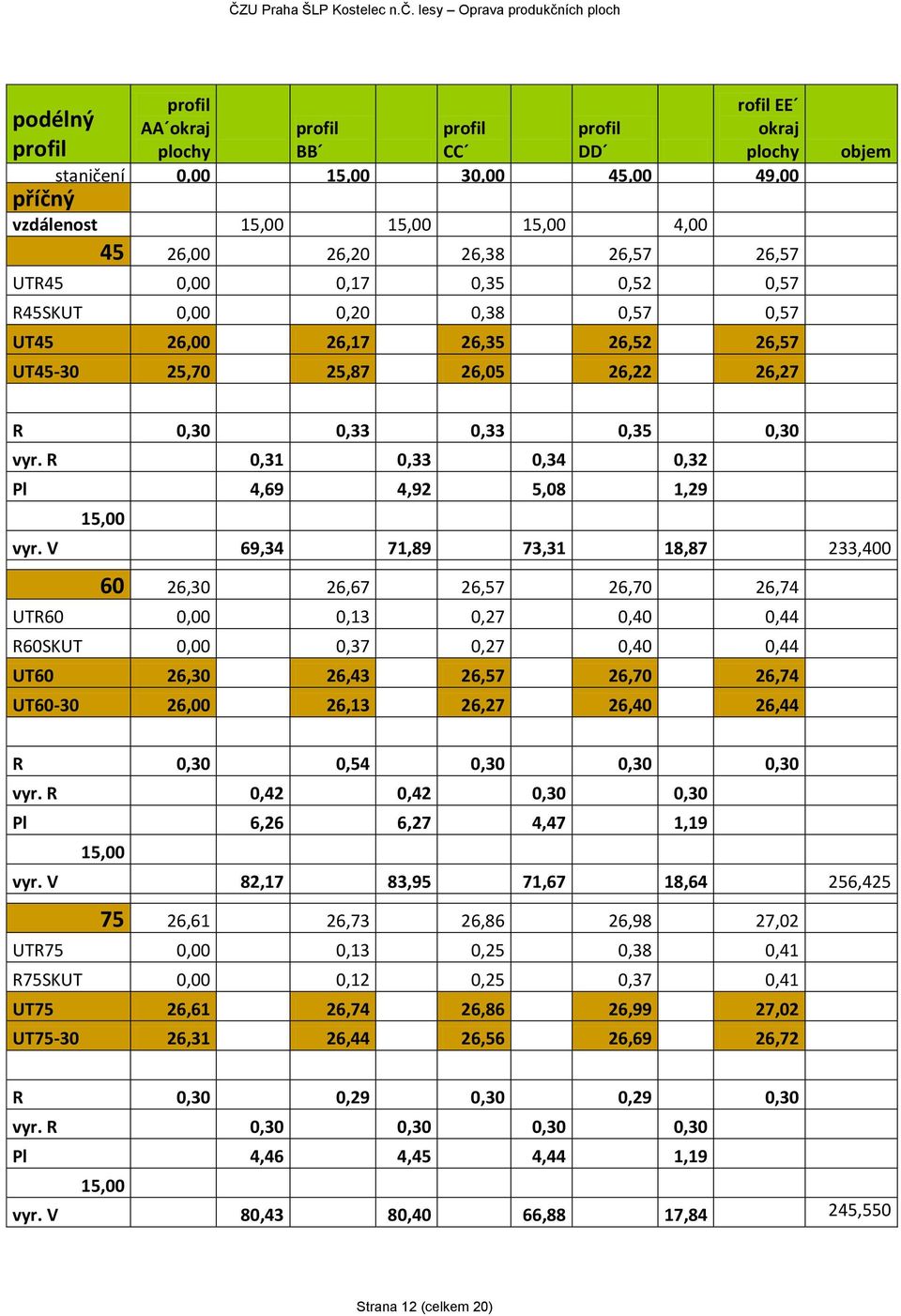

12 AA okraj plochy BB CC DD rofil EE okraj plochy staničení 0,00 15,00 30,00 45,00 49,00 podélný příčný vzdálenost 15,00 15,00 15,00 4, ,00 26,20 26,38 26,57 26,57 UTR45 0,00 0,17 0,35 0,52 0,57 R45SKUT 0,00 0,20 0,38 0,57 0,57 UT45 26,00 26,17 26,35 26,52 26,57 UT ,70 25,87 26,05 26,22 26,27 objem R 0,30 0,33 0,33 0,35 0,30 vyr. R 0,31 0,33 0,34 0,32 Pl 4,69 4,92 5,08 1,29 15,00 vyr. V 69,34 71,89 73,31 18,87 233, ,30 26,67 26,57 26,70 26,74 UTR60 0,00 0,13 0,27 0,40 0,44 R60SKUT 0,00 0,37 0,27 0,40 0,44 UT60 26,30 26,43 26,57 26,70 26,74 UT ,00 26,13 26,27 26,40 26,44 R 0,30 0,54 0,30 0,30 0,30 vyr. R 0,42 0,42 0,30 0,30 Pl 6,26 6,27 4,47 1,19 15,00 vyr. V 82,17 83,95 71,67 18,64 256, ,61 26,73 26,86 26,98 27,02 UTR75 0,00 0,13 0,25 0,38 0,41 R75SKUT 0,00 0,12 0,25 0,37 0,41 UT75 26,61 26,74 26,86 26,99 27,02 UT ,31 26,44 26,56 26,69 26,72 R 0,30 0,29 0,30 0,29 0,30 vyr. R 0,30 0,30 0,30 0,30 Pl 4,46 4,45 4,44 1,19 15,00 vyr. V 80,43 80,40 66,88 17,84 245,550 Strana 12 (celkem 20)

13 AA okraj plochy BB CC DD rofil EE okraj plochy staničení 0,00 15,00 30,00 45,00 49,00 podélný příčný vzdálenost 15,00 15,00 15,00 4, ,91 27,01 27,11 27,21 27,24 UTR90 0,00 0,10 0,20 0,30 0,33 R90SKUT 0,00 0,10 0,20 0,30 0,33 UT90 26,91 27,01 27,11 27,21 27,24 UT ,61 26,71 26,81 26,91 26,94 objem R 0,30 0,30 0,30 0,30 0,30 vyr. R 0,30 0,30 0,30 0,30 Pl 4,49 4,48 4,46 1,19 15,00 vyr. V 67,13 66,96 66,79 17,86 218, ,08 27,20 27,23 27,43 27,46 UTR105 0,00 0,12 0,23 0,35 0,38 R105SKUT 0,00 0,12 0,15 0,35 0,38 UT105 27,08 27,20 27,31 27,43 27,46 UT ,78 26,90 27,01 27,13 27,16 R 0,30 0,30 0,22 0,30 0,30 vyr. R 0,30 0,26 0,26 0,30 Pl 4,53 3,91 3,89 1,20 15,00 vyr. V 67,65 62,89 62,62 17,97 211, ,30 27,42 27,53 27,65 27,68 UTR120 0,00 0,12 0,23 0,35 0,38 R1020SKUT 0,00 0,12 0,23 0,35 0,38 UT120 27,30 27,42 27,53 27,65 27,68 UT ,00 27,12 27,23 27,35 27,38 R 0,30 0,30 0,30 0,30 0,30 vyr. R 0,30 0,30 0,30 0,30 Pl 4,53 4,51 4,49 1,20 15,00 vyr. V 67,91 63,11 62,82 18,03 211,875 Strana 13 (celkem 20)

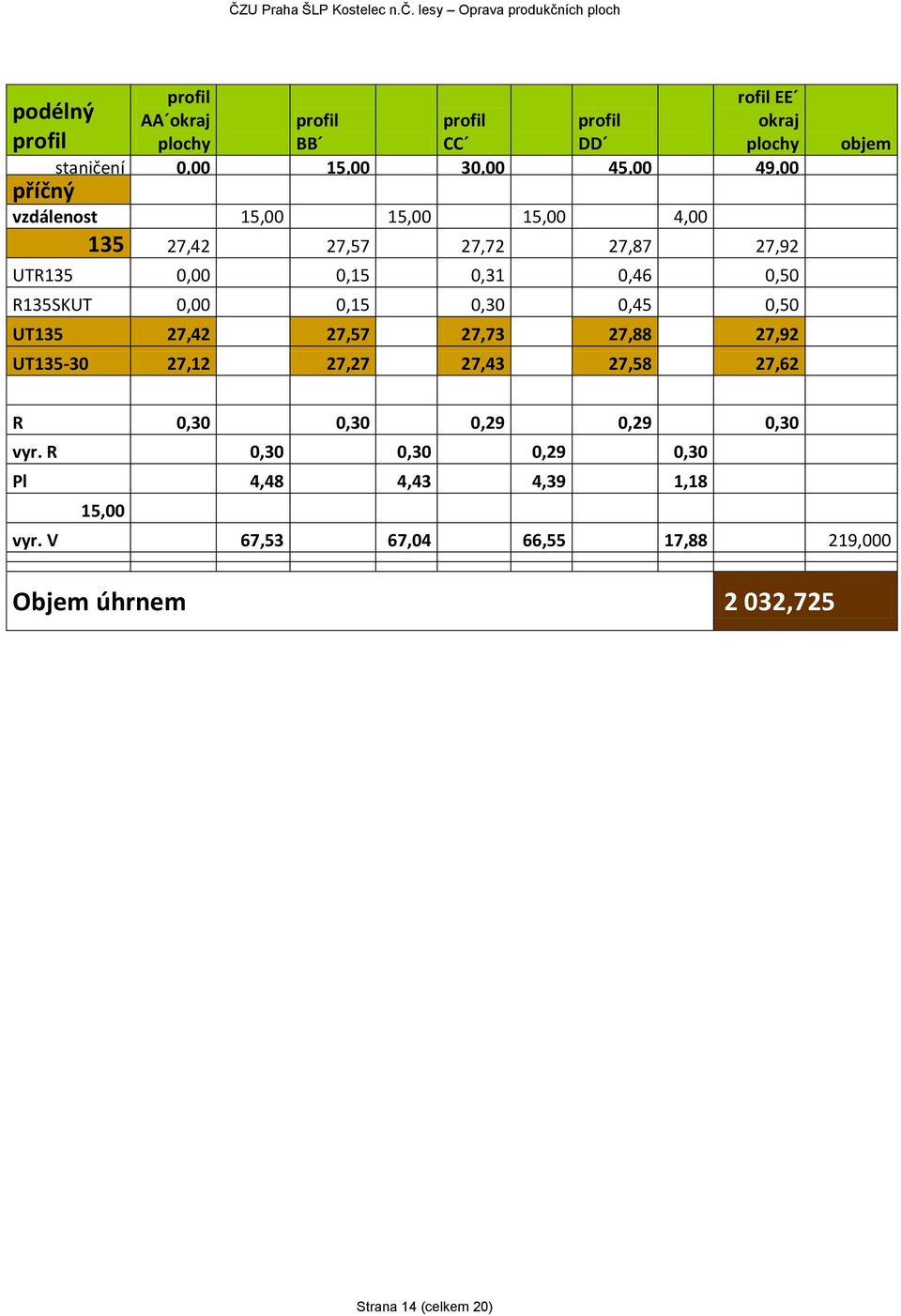

14 AA okraj plochy BB CC DD rofil EE okraj plochy staničení 0,00 15,00 30,00 45,00 49,00 podélný příčný vzdálenost 15,00 15,00 15,00 4, ,42 27,57 27,72 27,87 27,92 UTR135 0,00 0,15 0,31 0,46 0,50 R135SKUT 0,00 0,15 0,30 0,45 0,50 UT135 27,42 27,57 27,73 27,88 27,92 UT ,12 27,27 27,43 27,58 27,62 objem R 0,30 0,30 0,29 0,29 0,30 vyr. R 0,30 0,30 0,29 0,30 Pl 4,48 4,43 4,39 1,18 15,00 vyr. V 67,53 67,04 66,55 17,88 219,000 Objem úhrnem 2 032,725 Strana 14 (celkem 20)

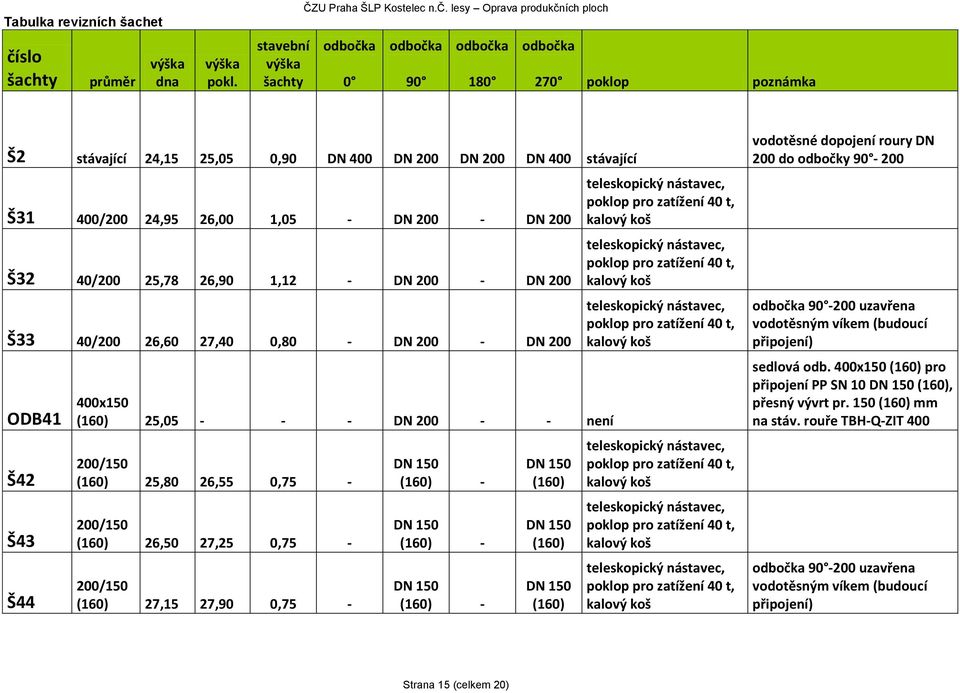

15 Tabulka revizních šachet číslo šachty průměr výška dna výška pokl. stavební výška šachty ČZU Praha ŠLP Kostelec n.č. lesy Oprava produkčních ploch odbočka 0 odbočka 90 odbočka 180 odbočka 270 poklop poznámka Š2 stávající 24,15 25,05 0,90 DN 400 DN 200 DN 200 DN 400 stávající Š31 400/200 24,95 26,00 1,05 - DN DN 200 Š32 40/200 25,78 26,90 1,12 - DN DN 200 Š33 40/200 26,60 27,40 0,80 - DN DN 200 ODB41 Š42 Š43 Š44 400x150 (160) 25, DN není 200/150 (160) 25,80 26,55 0,75-200/150 (160) 26,50 27,25 0,75-200/150 (160) 27,15 27,90 0,75 - DN 150 (160) - DN 150 (160) - DN 150 (160) - DN 150 (160) DN 150 (160) DN 150 (160) teleskopický nástavec, poklop pro zatížení 40 t, kalový koš teleskopický nástavec, poklop pro zatížení 40 t, kalový koš teleskopický nástavec, poklop pro zatížení 40 t, kalový koš teleskopický nástavec, poklop pro zatížení 40 t, kalový koš teleskopický nástavec, poklop pro zatížení 40 t, kalový koš teleskopický nástavec, poklop pro zatížení 40 t, kalový koš vodotěsné dopojení roury DN 200 do odbočky odbočka uzavřena vodotěsným víkem (budoucí připojení) sedlová odb. 400x150 (160) pro připojení PP SN 10 DN 150 (160), přesný vývrt pr. 150 (160) mm na stáv. rouře TBH-Q-ZIT 400 odbočka uzavřena vodotěsným víkem (budoucí připojení) Strana 15 (celkem 20)

16 Výkaz výměr pro stavební rozpočet položka předmět Zemní práce - sejmutí vrstev vozovek celoplošně z kameniva 32/64, v tl. 10 cm Nakládka na dopravní prostředek, doprava do 200m výměra/délka/ kubatura 667,000 m3 667,000 m3 Uložení do deponie, urovnání deponie 20*20*1,67 667,000 m3 Zemní práce - sejmutí vrstvy vozovek celoplošně z ulehlé zeminy promísené s kamenivem, tř. 3 ČSN , v tl. 20 cm 1.356,000 m3 Výkop rýh pro drenážní potrubí, rýha š. 20 cm nezapažená v zemině tř. 3 ČSN , hloubka pod UT 30 průměrně 75 cm, celková délka 666,900 m, dle situace a tabulky drenáží 103,500 m3 Výkop rýhy pro drenážní kanalizaci - drenážní stoka ODB41 - Š44, rýha š. 20 cm, nezapažená v zemině tř. 3 ČSN , hloubka pod UT30 průměrně 35 cm, celková délka 136,000 m, del situace a podélného u 9,520 m3 Výkop rýhy pro sdruženou trasu (dren, závlaha, el. ovládání) drenážní kanalizace - drenážní stoka Š2 - Š33, rýha š. 50 cm, nezapažená v zemině tř. 3 ČSN , hloubka pod UT30 průměrně 55 cm, celková délka 136,100 m, dle situace a podélného u 37,934 m3 Výkop základových jam pro jímky uzávěrů závlahového vodovodu UZ 1 až UZ 3 nezapažené v zemině tř. 3 ČSN , celkové rozměry 1,3 1,1 1,0 a rýhy pro napojení výtoku z jímky na drenážní kanalizaci po 1 m od každé jímky, šířka rýjy 20 cm, hloubka 50 cm pod UT30 4,290 m3 Naložení výkopku na dopravní prostředek z výkopů plošných, rýh a jam, odvoz do zemníku investora, dopravní vzdálenost 1,500 km 1.511,244 m3 tech. jedn. Strana 16 (celkem 20)

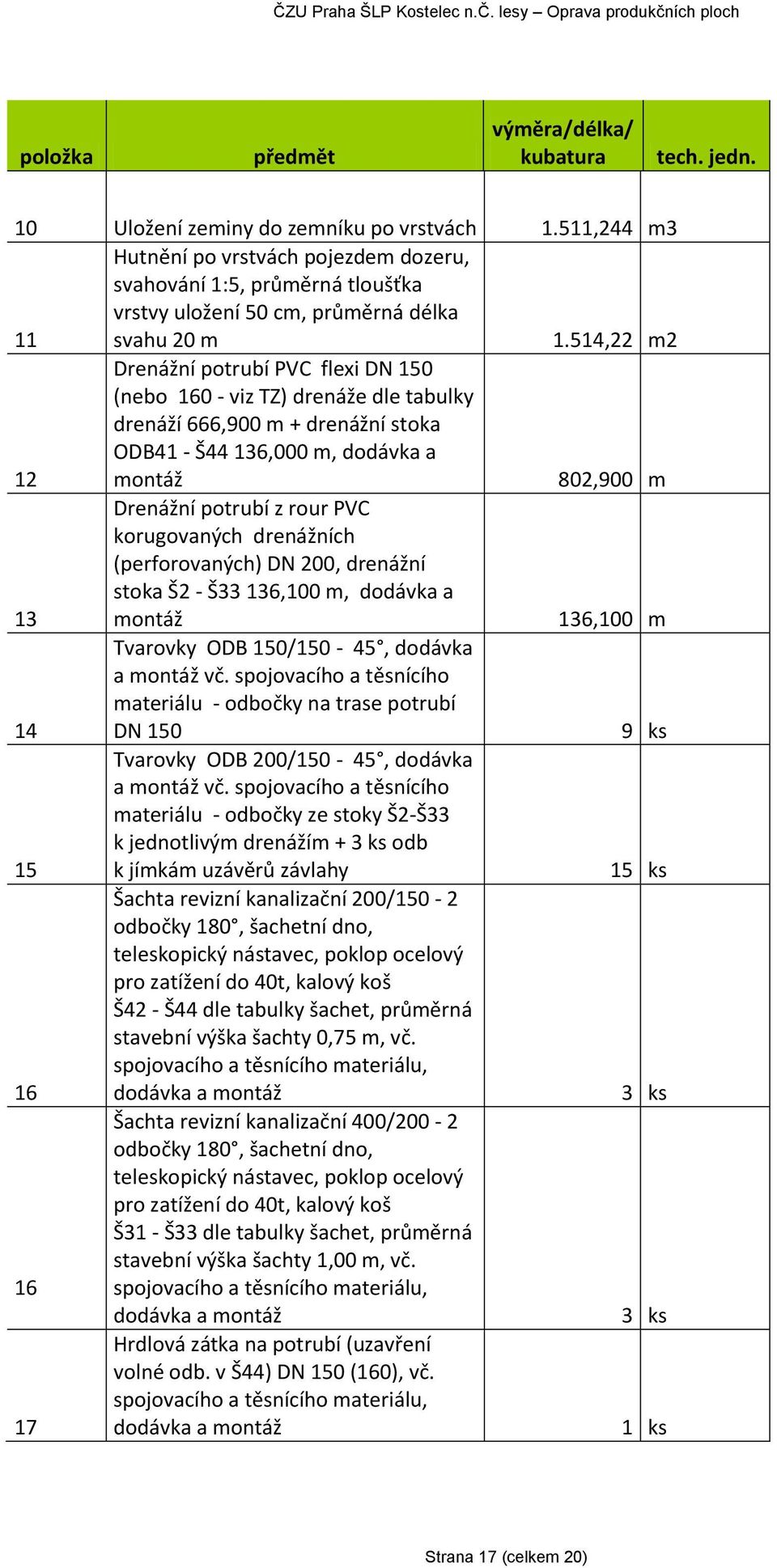

17 položka předmět výměra/délka/ kubatura tech. jedn. 10 Uložení zeminy do zemníku po vrstvách 1.511,244 m3 11 Hutnění po vrstvách pojezdem dozeru, svahování 1:5, průměrná tloušťka vrstvy uložení 50 cm, průměrná délka svahu 20 m 1.514,22 m2 12 Drenážní potrubí PVC flexi DN 150 (nebo viz TZ) drenáže dle tabulky drenáží 666,900 m + drenážní stoka ODB41 - Š44 136,000 m, dodávka a montáž 802,900 m 13 Drenážní potrubí z rour PVC korugovaných drenážních (perforovaných) DN 200, drenážní stoka Š2 - Š33 136,100 m, dodávka a montáž 136,100 m 14 Tvarovky ODB 150/150-45, dodávka a montáž vč. spojovacího a těsnícího materiálu - odbočky na trase potrubí DN ks 15 Tvarovky ODB 200/150-45, dodávka a montáž vč. spojovacího a těsnícího materiálu - odbočky ze stoky Š2-Š33 k jednotlivým drenážím + 3 ks odb k jímkám uzávěrů závlahy 15 ks 16 Šachta revizní kanalizační 200/150-2 odbočky 180, šachetní dno, teleskopický nástavec, poklop ocelový pro zatížení do 40t, kalový koš Š42 - Š44 dle tabulky šachet, průměrná stavební výška šachty 0,75 m, vč. spojovacího a těsnícího materiálu, dodávka a montáž 3 ks 16 Šachta revizní kanalizační 400/200-2 odbočky 180, šachetní dno, teleskopický nástavec, poklop ocelový pro zatížení do 40t, kalový koš Š31 - Š33 dle tabulky šachet, průměrná stavební výška šachty 1,00 m, vč. spojovacího a těsnícího materiálu, dodávka a montáž 3 ks 17 Hrdlová zátka na potrubí (uzavření volné odb. v Š44) DN 150 (160), vč. spojovacího a těsnícího materiálu, dodávka a montáž 1 ks Strana 17 (celkem 20)

18 položka předmět Hrdlová zátka na potrubí (uzavření volné odb. v Š44) DN 200, vč. spojovacího a těsnícího materiálu, dodávka a montáž Sedlová odbočka ODB41 na potrubí TZB DN 400 pro odbočení DN150 (160), vč. spojovacího a těsnícího materiálu, dodávka a montáž, včetně výseku na betonovém potrubí Koleno 90 na sedlovou odbočku ODB41, vč. spojovacího a těsnícího materiálu, dodávka a montáž Přechod atyp. -vodotěsné dopojení potrubí z rour DN 200 do stávající revizní šachty Š2 (TBS Q1000/50/120, vtok DN200), vč. spojovacího a těsnícího materiálu, dodávka a montáž Obsyp drenážního potrubí kačírek tříděný (praný) 8-16(25), objem celkem 75,263 m3, objemová hmotnost 1,7 t/m3, obsyp do roviny UT30 (pod geotextilii) Obsyp potrubí závlahového vodovodu, kačírek netříděný vodovodního závlahového potrubí - tl. a šířka 20 cm, v trase závlahového potrubí, objem celkem 34,860 m3, objemová hmotnost 1,7 t/m3, obsyp nad rovinou UT30 (nad geotextilii) Gotextilie netkaná PP, pro filtraci, 400g/m2, dodávka a položení, v rolích 6 m, stranový překryv 0,5 m (9%) plochy, plocha čistá 6.884,50 m2 Kamenivo tříděné 0/63, podkladní vrstva 20 cm, granodiorit, objem 1.342,040 m3, objemová hmotnost 2,5 t/m3 Zakládání kameniva 0/63 do vrstvy 20 cm Kamenivo tříděné 16/32, vrchní vrstva 10 cm, objem 688,450 m3, objemová hmotnost 2,5 t/m3 Zakládání kameniva 16/32 do vrstev po 5 cm (2*5=10) s hutněním vrstev pojezdem válce (ne vibrační) výměra/délka/ kubatura 1 ks 1 ks 1 ks 1 ks 44,300 t 20,500 t 7.500,00 m ,100 t 1.376,900 m ,125 t 688,450 m3 tech. jedn. Strana 18 (celkem 20)

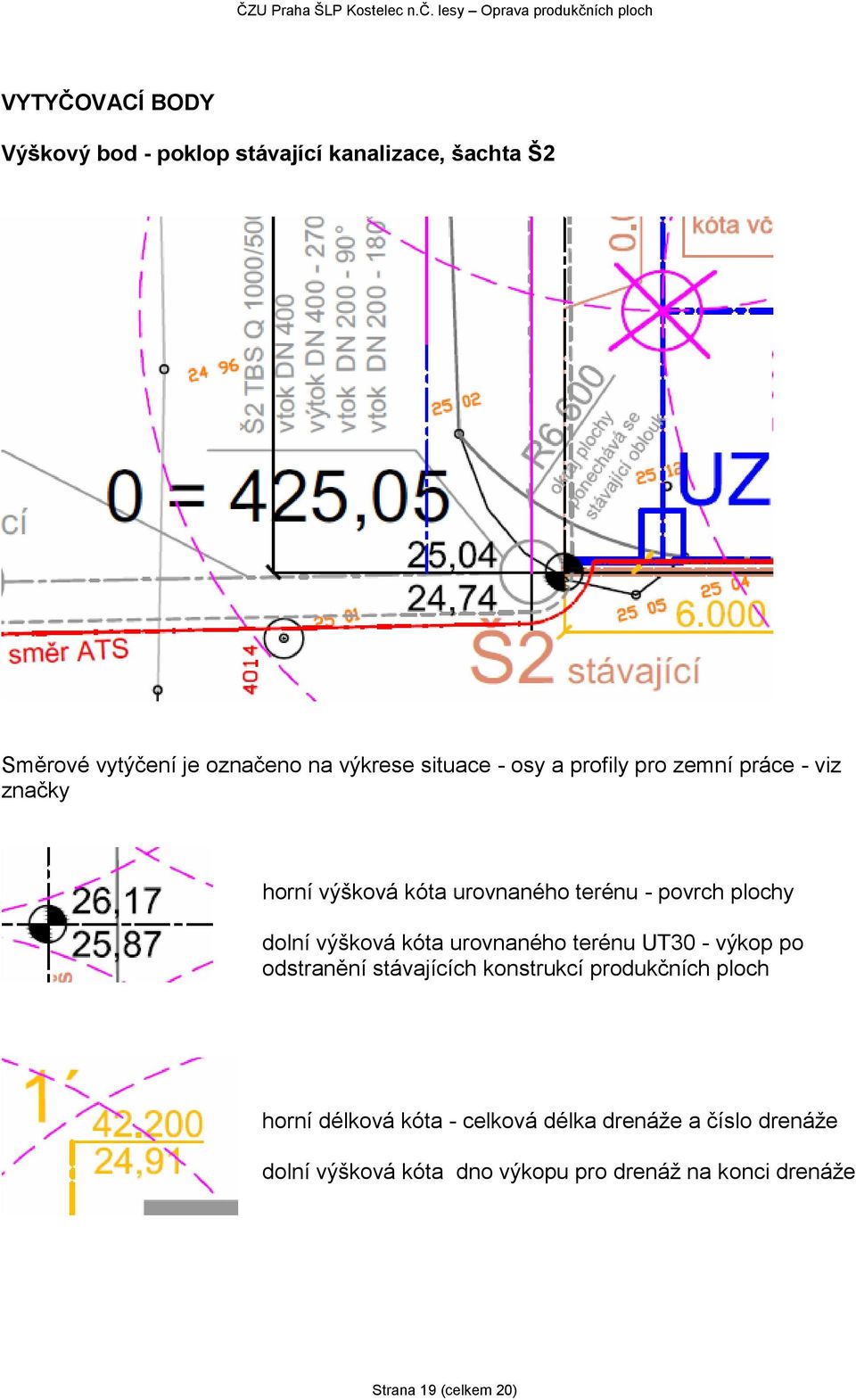

19 VYTYČOVACÍ BODY Výškový bod - poklop stávající kanalizace, šachta Š2 Směrové vytýčení je označeno na výkrese situace - osy a y pro zemní práce - viz značky horní výšková kóta urovnaného terénu - povrch plochy dolní výšková kóta urovnaného terénu UT30 - výkop po odstranění stávajících konstrukcí produkčních ploch horní délková kóta - celková délka drenáže a číslo drenáže dolní výšková kóta dno výkopu pro drenáž na konci drenáže Strana 19 (celkem 20)

20 VÝKRESOVÁ DOKUMENTACE Legenda - linie trasa drenážního potrubí z rour DN 200 trasa drenážního potrubí flexi DN 150 (160) trasa vodovodního závlahového potrubí trasa elektrického vodiče ovládání závlahy SEZNAM VÝKRESŮ Výkres č. 1 ZEMNÍ PRÁCE OBNOVA DRENÁŽÍ OPRAVA ZÁVLAHY POVRCHY Výkres č. 2 PODÉLNÝ PROFIL DRENÁŽNÍ STOKY 2 33 Výkres č. 3 PODÉLNÝ PROFIL DRENÁŽNÍ STOKY Strana 20 (celkem 20)
