1 H3 INDUKČNÍ MĚŘIČ TEPLA VYSOKÁ PŘESNOST MĚŘENÍ PRŮTOKU A VÝKONU V ŠIROKÉM ROZSAHU MĚŘENÍ VYSOKÁ INTEGRACE ELEKTRONIKY A TÍM I VYSOKÁ SPOLEHLIVOST KOMFORTNÍ OBSLUHA. ČTYŘŘÁDKOVÝ DISPLEJ, PŘEHLEDNÉ A SROZUMITELNÉ MENU, JEHOŽ SKLADBU SI MŮŽE UŽIVATEL LIBOVOLNĚ ZVOLIT SNADNÁ VOLBA REŽIMŮ A UŽIVATELSKÝCH PARAMETRŮ POHODLNÁ KALIBRACE U PROVOZNÍCH MĚŘIDEL MŮŽE UŽIVATEL SNADNO MĚNIT MAXIMÁLNÍ PRŮTOK HODINY REÁLNÉHO ČASU MOŽNOST SLEDOVÁNÍ HISTORIE (50 DATOVÝCH VZORKŮ) TLUMENÍ PŘI RÁZOVÝCH ZMĚNÁCH PRŮTOKU ZÁLOHOVÁNÍ DAT PŘI VÝPADKU SÍTĚ AUTOMATICKÉ ČIŠTĚNÍ ELEKTROD ČIDEL PRŮTOKU DVA NEZÁVISLÉ MULTIFUNKČNÍ VÝSTUPY PŘÍMÉ NAPOJENÍ DO MOBILNÍ SÍTĚ GSM (TELEFON NEBO MODEM) DATOVÉ SPOJENÍ (SMS ZPRÁVY) VESTAVĚNÉ PŘÍDAVNÉ DESTIČKY UMOŽŇUJÍ ROZŠIŘUJÍCÍ FUNKCE PŘEDEVŠÍM CELOU ŠKÁLU PŘENOSŮ DAT H E A T M E T E R

SNADNO MĚNIT MAXIMÁLNÍ PRŮTOK HODINY REÁLNÉHO ČASU MOŽNOST SLEDOVÁNÍ HISTORIE (50 DATOVÝCH VZORKŮ) TLUMENÍ PŘI RÁZOVÝCH ZMĚNÁCH PRŮTOKU ZÁLOHOVÁNÍ DAT PŘI VÝPADKU SÍTĚ AUTOMATICKÉ ČIŠTĚNÍ ELEKTROD

2 PŘEVODNÍK Technická data H3 napájení 230V (+10%,-15%) 50Hz příkon 10VA max. krytí IP 65 provozní teplota skladovací teplota rozsah měření průtoku teplotní rozsah / C/ -5 C až +45 C (chránit před přímým slunečním svitem) -20 až +80 C (relativní vlhkost max. 85%) 0,05 až 10 m/s 1 až 180 (při umístění průtokoměru ve zpátečce 1 až 150) H E A T M E T E R teplotní rozdíl /K/ 3 až 179 (3 až 149) teplotní čidlo chyba měření průtoku 2xPt500/B nebo 2xPt100/B ve čtyřvodičovém zapojení 0,5% z měřené hodnoty v rozsahu 5 až 100% Qmax. 1% z měřené hodnoty v rozsahu 1 až 5% Qmax. rozměrové dispozice dovolená chyba (MPE) pro ±(2+0,02q p /q), ale ne více než ± 5% (q p = Q3) člen měřiče tepla Třídy 2 podle ČSN EN 1434 dovolená chyba (MPE) pro ±(3+0,02q p /q), ale ne více než ± 5% (q p = Q3) člen měřiče tepla Třídy 3 podle ČSN EN 1434 indikace ruční ovládání výstupy čtyřřádkový alfanumerický displej 4 x 16 znaků pětice tlačítek - analogový proudový aktivní (0 až 20 ma nebo 4 až 20 ma, do zátěže frekvenční zapojení svorkovnice (volitelný rozsah 100 Hz až 20 khz, 30 V/20 ma max. otevřený kolektor) - 2 x multifunkční impulzy proteklého množství nebo energie, jedno- nebo dvouúrovňová komparace, start a stop dávky (30 V/50 ma max., otevřený kolektor 120 V/100 ma max., spínací nebo rozpínací kontakt) sériové porty - seriové rozhraní RS 232 (galv. oddělené) na konektoru DIAGN přídavná destička vývody na konektory BUS a I/0 materiál skříně hmotnost polystyren 1 kg (2) X:\VYROBA\073_03_F3\PROSPEKT H3.sxw

85%) 0,05 až 10 m/s 1 až 180 (při umístění průtokoměru ve zpátečce 1 až 150) H E A T M E T E R teplotní rozdíl /K/ 3 až 179 (3 až 149) teplotní čidlo chyba měření průtoku 2xPt500/B nebo 2xPt100/B ve

3 ČIDLO Technická data H3 vodivost měřené kapaliny max. teplota měř. kapaliny 5µS /cm 150 C (teflon) krytí IP 65, 67 výstelka teflon tlak média 0,6 MPa elektrody standardně ocel , chemicky odolné: titan, platina, hasteloy příruby ploché podle ČSN ( ) délka kabelu 5 m - standardně 1 - DN 600 výstelka: technická pryž (krytí IP 67) 2 - bez DN 50 výstelka: technická pryž (krytí IP 65) 3 - DN 100 výstelka: teflon (krytí IP 65) 4 - DN 150 výstelka: technická pryž (krytí IP 67) DN Qmax Qmax Qmax A B delta P Poznámka (mm) (l.s -1 ) (l.min -1) (m3.h -1 ) (mm) (mm) (kpa) bez / závit G3/4 **) bezpřírubové i / závit G1 **) bezpřírubové i / závit G5/4 **) (3) X:\VYROBA\073_03_F3\PROSPEKT H3.sxw Uvedená Qmax jsou pouze doporučená a odpovídají rychlostem cca 1 m.s -1 až 9 m.s -1. Pro stanovená měřidla platí rozsahy snímačů průtoku podle ČSN EN Bez **) snímačů průtoku se instaluje prostřednictvím standartizovaného provedení topenářským šroubením příslušné dimenze. Uklidňovací délka potrubí : 5D před a 3D za snímačem průtoku. Indukční měřč tepla je určen pro měření průtoku elektricky vodivých kapalin a dodávek tepla v teplovodních nebo hydrovodních sítích rozvodu tepla.(použitelný je i při měření chladicích kapalin). Měřič sestává z čidla indukčního

0) délka kabelu 5 m - standardně 1 - DN 600 výstelka: technická pryž (krytí IP 67) 2 - bez DN 50 výstelka: technická pryž (krytí IP 65) 3 - DN 100 výstelka: teflon (krytí IP 65) 4 - DN 150 výstelka:

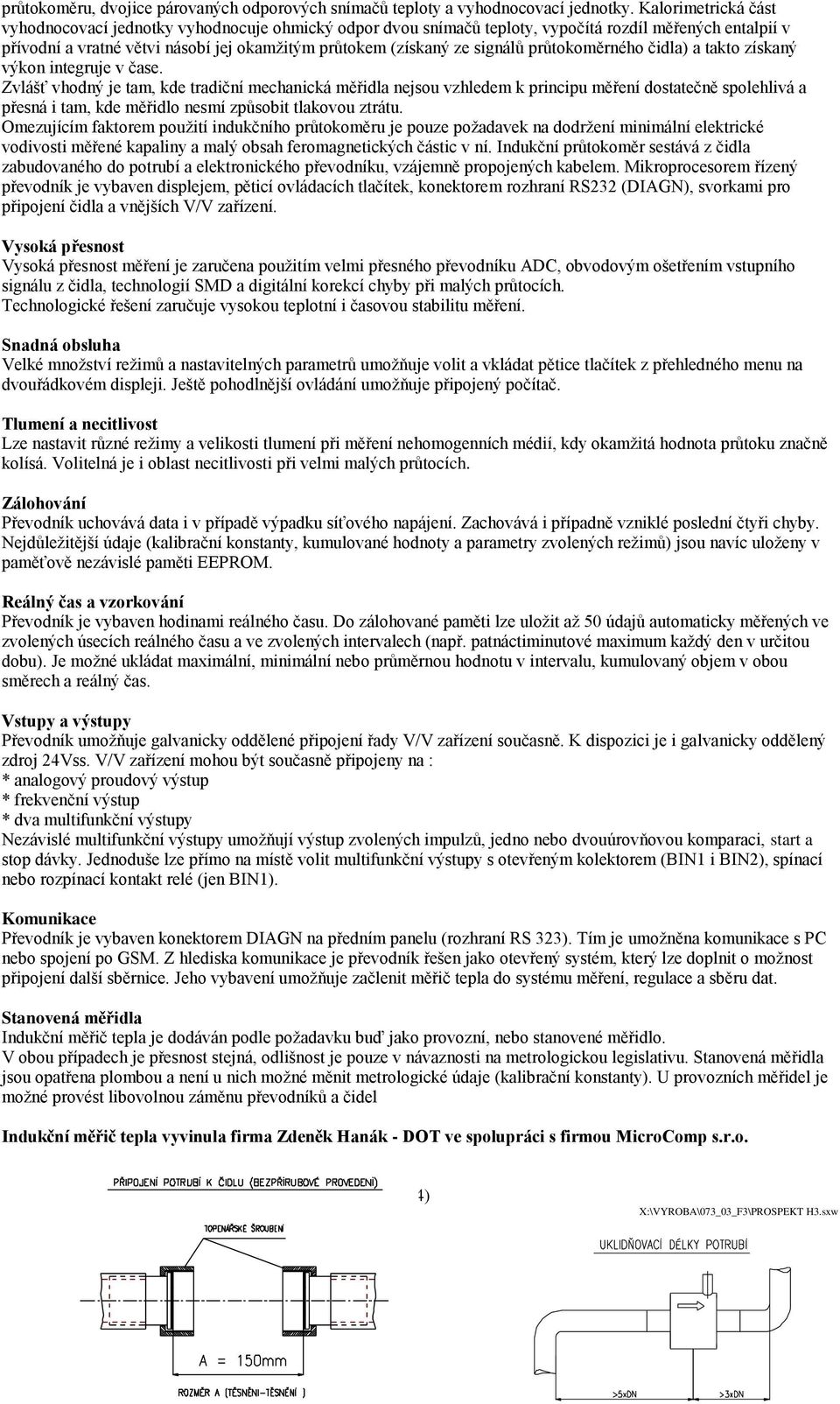

4 průtokoměru, dvojice párovaných odporových snímačů teploty a vyhodnocovací jednotky. Kalorimetrická část vyhodnocovací jednotky vyhodnocuje ohmický odpor dvou snímačů teploty, vypočítá rozdíl měřených entalpií v přívodní a vratné větvi násobí jej okamžitým průtokem (získaný ze signálů průtokoměrného čidla) a takto získaný výkon integruje v čase. Zvlášť vhodný je tam, kde tradiční mechanická měřidla nejsou vzhledem k principu měření dostatečně spolehlivá a přesná i tam, kde měřidlo nesmí způsobit tlakovou ztrátu. Omezujícím faktorem použití indukčního průtokoměru je pouze požadavek na dodržení minimální elektrické vodivosti měřené kapaliny a malý obsah feromagnetických částic v ní. Indukční průtokoměr sestává z čidla zabudovaného do potrubí a elektronického převodníku, vzájemně propojených kabelem. Mikroprocesorem řízený převodník je vybaven displejem, pěticí ovládacích tlačítek, konektorem rozhraní RS232 (DIAGN), svorkami pro připojení čidla a vnějších V/V zařízení. Vysoká přesnost Vysoká přesnost měření je zaručena použitím velmi přesného převodníku ADC, obvodovým ošetřením vstupního signálu z čidla, technologií SMD a digitální korekcí chyby při malých průtocích. Technologické řešení zaručuje vysokou teplotní i časovou stabilitu měření. Snadná obsluha Velké množství režimů a nastavitelných parametrů umožňuje volit a vkládat pětice tlačítek z přehledného menu na dvouřádkovém displeji. Ještě pohodlnější ovládání umožňuje připojený počítač. Tlumení a necitlivost Lze nastavit různé režimy a velikosti tlumení při měření nehomogenních médií, kdy okamžitá hodnota průtoku značně kolísá. Volitelná je i oblast necitlivosti při velmi malých průtocích. Zálohování Převodník uchovává data i v případě výpadku síťového napájení. Zachovává i případně vzniklé poslední čtyři chyby. Nejdůležitější údaje (kalibrační konstanty, kumulované hodnoty a parametry zvolených režimů) jsou navíc uloženy v paměťově nezávislé paměti EEPROM. Reálný čas a vzorkování Převodník je vybaven hodinami reálného času. Do zálohované paměti lze uložit až 50 údajů automaticky měřených ve zvolených úsecích reálného času a ve zvolených intervalech (např. patnáctiminutové maximum každý den v určitou dobu). Je možné ukládat maximální, minimální nebo průměrnou hodnotu v intervalu, kumulovaný objem v obou směrech a reálný čas. Vstupy a výstupy Převodník umožňuje galvanicky oddělené připojení řady V/V zařízení současně. K dispozici je i galvanicky oddělený zdroj 24Vss. V/V zařízení mohou být současně připojeny na : * analogový proudový výstup * frekvenční výstup * dva multifunkční výstupy Nezávislé multifunkční výstupy umožňují výstup zvolených impulzů, jedno nebo dvouúrovňovou komparaci, start a stop dávky. Jednoduše lze přímo na místě volit multifunkční výstupy s otevřeným kolektorem (BIN1 i BIN2), spínací nebo rozpínací kontakt relé (jen BIN1). Komunikace Převodník je vybaven konektorem DIAGN na předním panelu (rozhraní RS 323). Tím je umožněna komunikace s PC nebo spojení po GSM. Z hlediska komunikace je převodník řešen jako otevřený systém, který lze doplnit o možnost připojení další sběrnice. Jeho vybavení umožňuje začlenit měřič tepla do systému měření, regulace a sběru dat. Stanovená měřidla Indukční měřič tepla je dodáván podle požadavku buď jako provozní, nebo stanovené měřidlo. V obou případech je přesnost stejná, odlišnost je pouze v návaznosti na metrologickou legislativu. Stanovená měřidla jsou opatřena plombou a není u nich možné měnit metrologické údaje (kalibrační konstanty). U provozních měřidel je možné provést libovolnou záměnu převodníků a čidel Indukční měřič tepla vyvinula firma Zdeněk Hanák - DOT ve spolupráci s firmou MicroComp s.r.o. (4) X:\VYROBA\073_03_F3\PROSPEKT H3.sxw

signálů průtokoměrného čidla) a takto získaný výkon integruje v čase.

5 TEPLOMĚRY A JEJICH MONTÁŽ Pro soupravu měření spotřeby tepla můžeme použít pouze metrologicky schválenou a ověřenou, spárovanou dvojici teploměrů Pt100 (nebo na požádání Pt500) pro teplotní rozsah 0 až 150 C. Teploměry mohou být v provedení do jímky, nebo pro přímé ponoření do média. Teploměry jsou dodávány s kabelem pro třívodičové zapojení, eliminující vliv teploty a délky připojovacích vodičů. Odporové teploměry musí být zabudovány ve stejném okruhu jako čidlo průtoku. Ve vstupním potrubí se teploměry montují buď do vodorovného potrubí, nebo do oblouku a to tak, aby obtékaná délka čidla byla co největší (pokud možno min. 50mm). Šikmo se jímka umisťuje proti proudu kapaliny. Jímka musí končit min v ose potrubí. Tím jsou dány potřebné rozměry teploměrů a jímek vzhledem ke světlosti potrubí. Pro montáž je nutné zajistit nad jímkou nutný technologický prostor, min 20mm. Oba teploměry se po ověření funkce a tlakové zkoušce potrubí zaplombují montážní plombou. T2 - VSTUPNÍ TEPLOMĚR S VYŠŠÍ TEPLOTOU T1 - VÝSTUPNÍ TEPLOMĚR S NIŽŠÍ TEPLOTOU Vyrábí a servis zajišťuje : Zdeněk Hanák - DOT Staré Město Velehradská 593, tel fax dot@dotweb.cz (5) X:\VYROBA\073_03_F3\PROSPEKT H3.sxw

Odporové teploměry musí být zabudovány ve stejném okruhu jako čidlo průtoku.

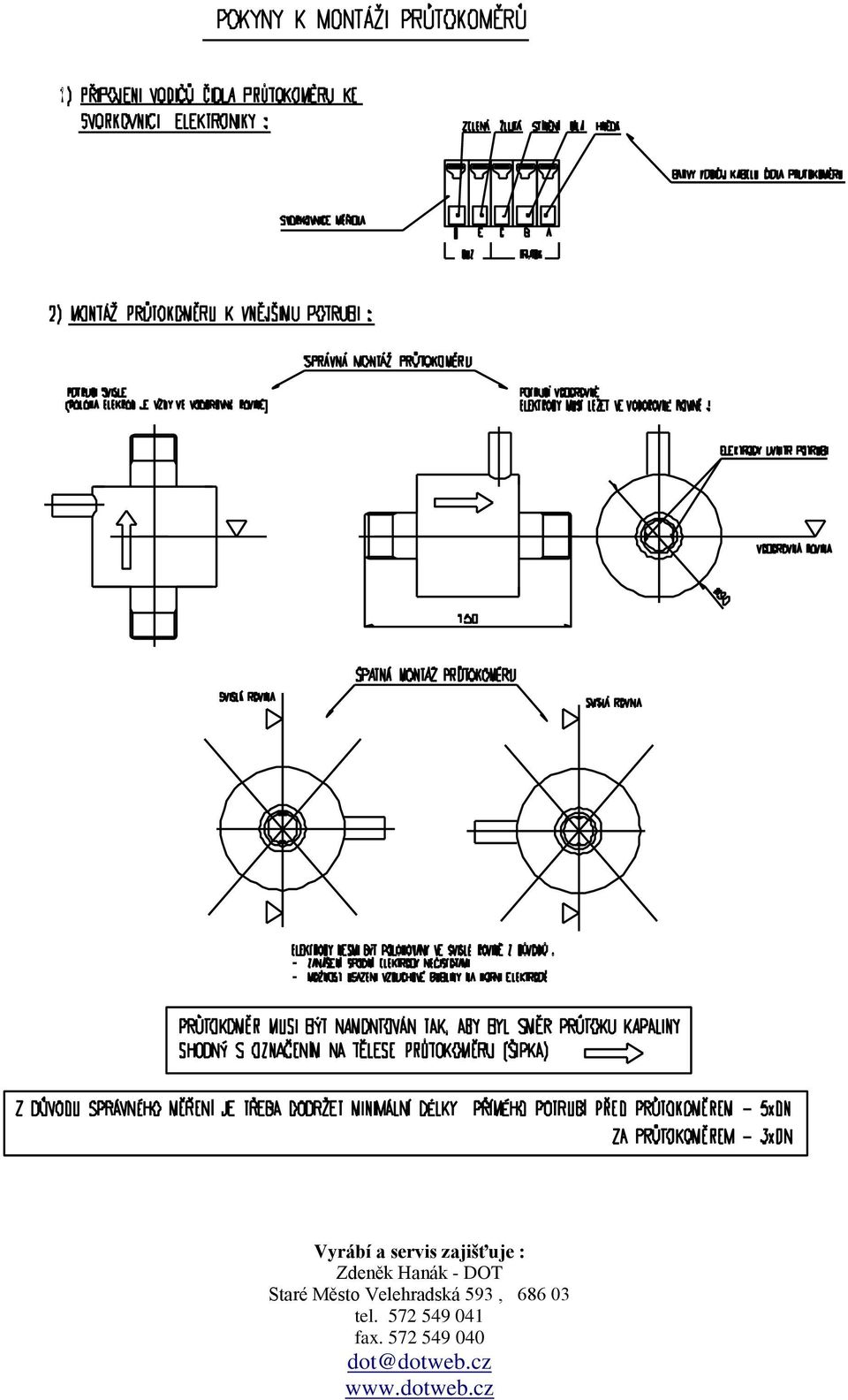

6 Vyrábí a servis zajišťuje : Zdeněk Hanák - DOT Staré Město Velehradská 593, tel fax dot@dotweb.cz

7 X:\VYROBA\073_03_F3\PROSPEKT H3.sxw
