1 Showmaster 24 Objednací číslo 50335

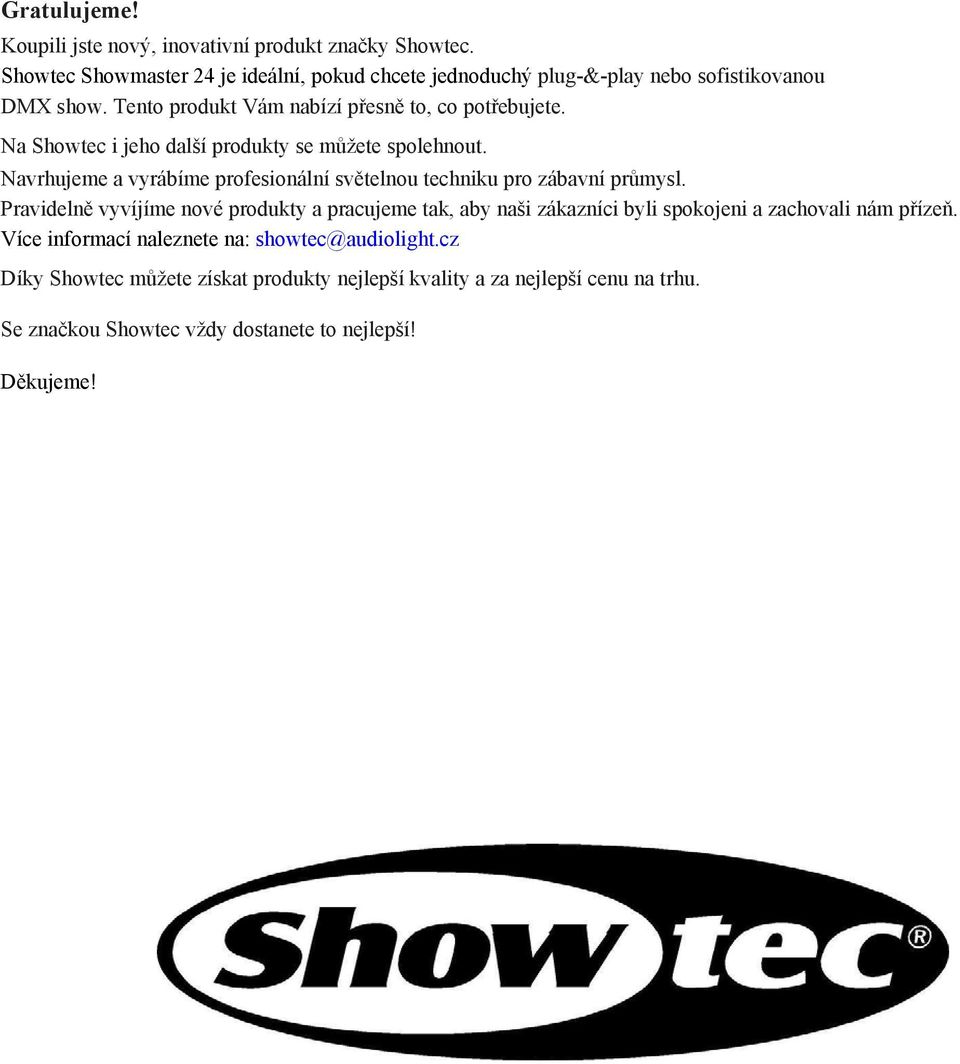

2 Gratulujeme! Koupili jste nový, inovativní produkt značky Showtec. Showtec Showmaster 24 je ideální, pokud chcete jednoduchý plug-&-play nebo sofistikovanou DMX show. Tento produkt Vám nabízí přesně to, co potřebujete. Na Showtec i jeho další produkty se můžete spolehnout. Navrhujeme a vyrábíme profesionální světelnou techniku pro zábavní průmysl. Pravidelně vyvíjíme nové produkty a pracujeme tak, aby naši zákazníci byli spokojeni a zachovali nám přízeň. Více informací naleznete na: showtec@audiolight.cz Díky Showtec můžete získat produkty nejlepší kvality a za nejlepší cenu na trhu. Se značkou Showtec vždy dostanete to nejlepší! Děkujeme!

3 Showtec Showtec Showmaster 24 Průvodce Upozornění Bezpečnostní pokyny Provozní podmínky....3 Popis Funkce Přehled... 4 Ovladače na zadní straně Instalace Instalace Nastavení a provoz Operace Programování Nahrání záznamu Programování scén Editace Možnosti editace Vymazat program Smazat všechny programy Vymazat scénu nebo scény Vymazat krok nebo kroky Označit krok nebo kroky Upravit krok nebo kroky Spuštění Spuštění programu chase Spuštění programu audiem Spuštění programu sliderem rychlosti Spuštění programu funkcí Standard Beat Změna režimu rychlosti mezi 5-ti a 10-ti minutami MIDI-Operace Nastavení MIDI IN Nastavení MIDI OUT Opuštění nastavení MIDI Příjem MIDI souboru Odesílání MIDI souboru Realizace Přehled hlavních funkcí Údržba Řešení problémů Specifikace

4 UPOZORNĚNÍ POZOR! Chraňte před deštěm a vlhkostí! PRO VAŠI VLASTNÍ BEZPEČNOST SI PŘED ZAPOČETÍM PRÁCE POZORNĚ PŘEČTĚTE TENTO MANUÁL! BEZPEČNOSTNÍ POKYNY Každá osoba, která bude instalovat, ovládat či provádět údržbu musí: - - Být kvalifikována Držet se pokynů tohoto manuálu POZOR! Dbejte zvýšené opatrnosti! Nebezpečné napětí může způsobit úraz elektrickým proudem! Před zapojením zkontrolujte, zda nedošlo k poškození při přepravě. Pokud došlo k poškození, kontaktujte prodejce a zařízení nepoužívejte! Pro udržení bezvadného stavu výrobku a bezpečnost manipulace je nezbytné se držet pokynů tohoto manuálu a respektovat bezpečnostní pokyny a upozornění. Škody vzniklé úpravami tohoto zařízení nejsou předmětem záruky! Neobsahuje žádné opravitelné součástky. Obraťte se na servisní oddělení Vašeho prodejce. DŮLEŽITÉ: Výrobce nezodpovídá za škody způsobené neodbornou manipulací nebo neoprávněnými úpravami tohoto zařízení. Nedovolte, aby napájecí šňůra přišla do styku s jinými kabely! S napájecím kabelem zacházejte s náležitou opatrností! Neodstraňujte varovné štítky! Neotvírejte a neupravujte toto zařízení. Nestrkejte předměty do ventilačních otvorů. Nepřipojujte toto zařízení přes dimmer (stmívač). Zařízení v krátkých intervalech nevypínejte a nezapínejte, mohlo by to zkrátit jeho životnost. Není určeno pro venkovní použití. Chraňte před vlhkem a deštěm! Chraňte před ohněm! Nestavte do blízkosti hořlavin! Pokud zařízení nepoužíváte nebo jej budete čistit, vždy jej odpojte od sítě. Vždy vytahujte kabel za zástrčku, nikdy ne za šňůru! Nevystavujte zařízení vysokým teplotám, vlhku a prachu. Ujistěte se, že napětí v síti není vyšší, než je uvedeno na štítku. Občas zkontrolujte napájecí kabel jestli není poškozen! Pokud u zařízení došlo k pádu nebo nárazu, okamžitě jej odpojte od elektrické sítě a nechte jej zkontrolovat technikem. Pokud bylo zařízení vystaveno vysokým změnám teplot (např. během přepravy), nezapínejte jej ihned. Následná kondenzace by jej mohla poškodit! Nechte zařízení chvíli v pokojové teplotě. Pokud pult přestane správně fungovat, přestaňte jej používat a vraťte jej k opravě Vašemu prodejci značky Showtec! (nejlépe v originálním balení) 2

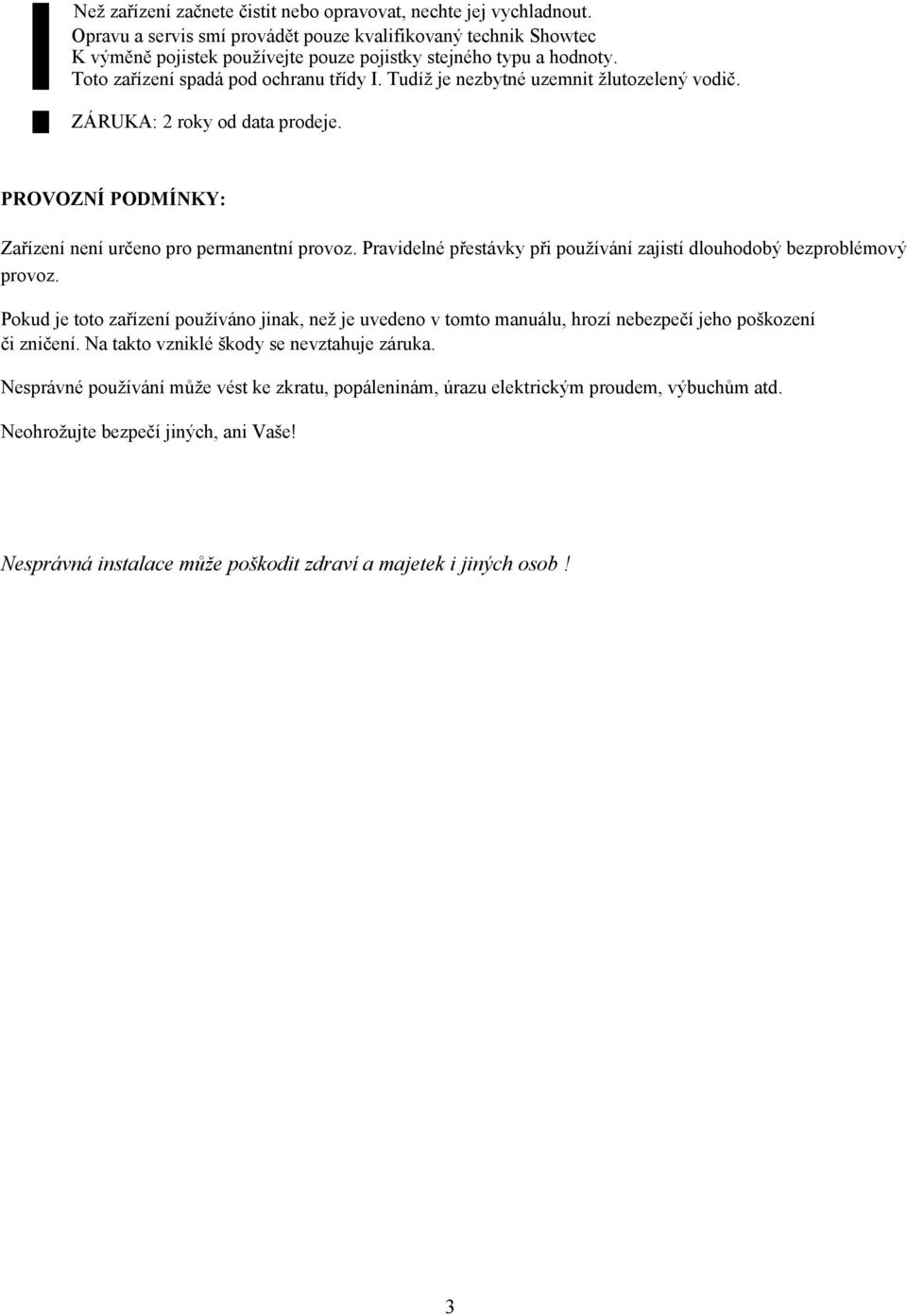

5 Než zařízení začnete čistit nebo opravovat, nechte jej vychladnout. Opravu a servis smí provádět pouze kvalifikovaný technik Showtec K výměně pojistek používejte pouze pojistky stejného typu a hodnoty. Toto zařízení spadá pod ochranu třídy I. Tudíž je nezbytné uzemnit žlutozelený vodič. ZÁRUKA: 2 roky od data prodeje. PROVOZNÍ PODMÍNKY: Zařízení není určeno pro permanentní provoz. Pravidelné přestávky při používání zajistí dlouhodobý bezproblémový provoz. Pokud je toto zařízení používáno jinak, než je uvedeno v tomto manuálu, hrozí nebezpečí jeho poškození či zničení. Na takto vzniklé škody se nevztahuje záruka. Nesprávné používání může vést ke zkratu, popáleninám, úrazu elektrickým proudem, výbuchům atd. Neohrožujte bezpečí jiných, ani Vaše! Nesprávná instalace může poškodit zdraví a majetek i jiných osob! 3

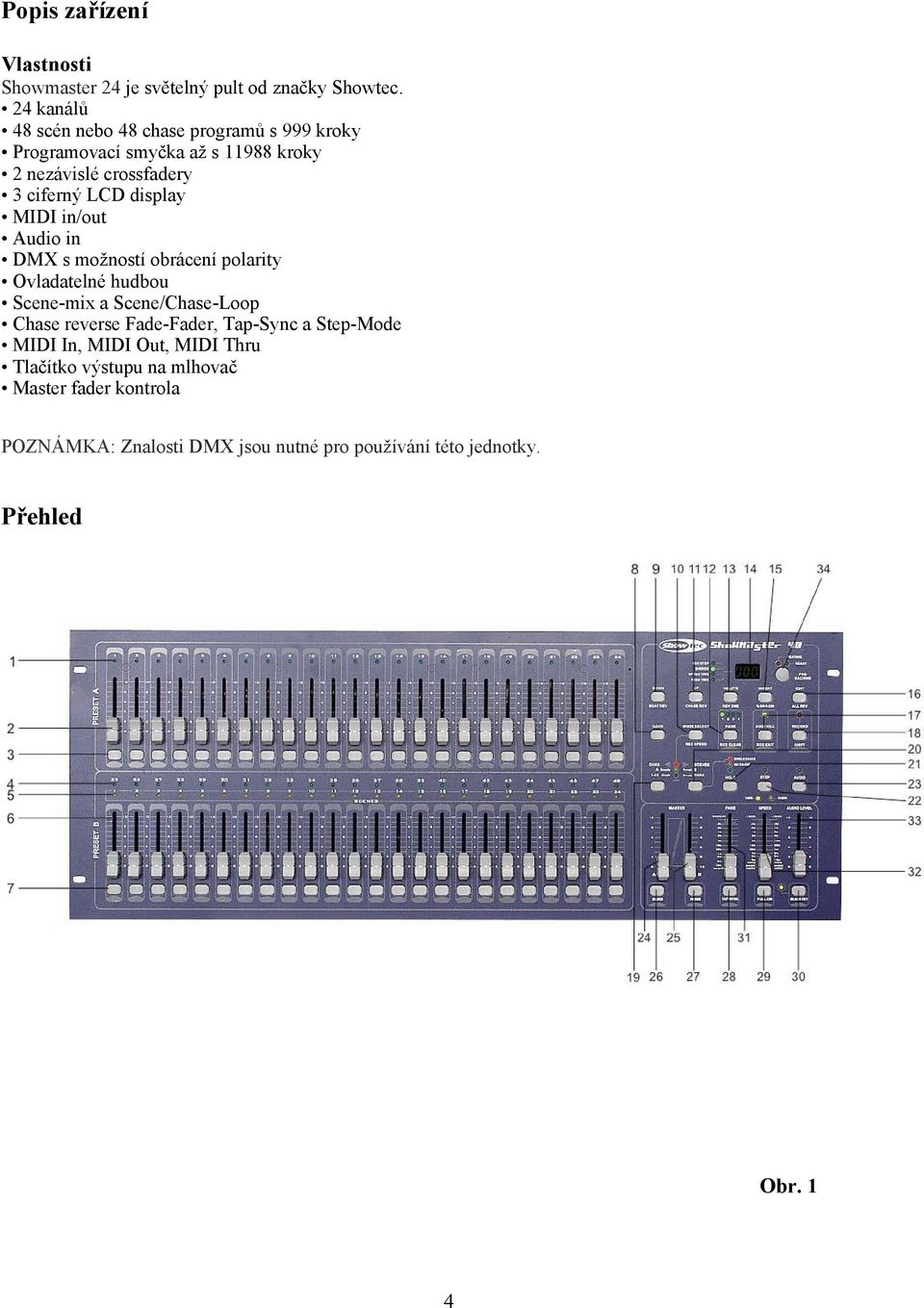

6 Popis zařízení Vlastnosti Showmaster 24 je světelný pult od značky Showtec. 24 kanálů 48 scén nebo 48 chase programů s 999 kroky Programovací smyčka až s kroky 2 nezávislé crossfadery 3 ciferný LCD display MIDI in/out Audio in DMX s možností obrácení polarity Ovladatelné hudbou Scene-mix a Scene/Chase-Loop Chase reverse Fade-Fader, Tap-Sync a Step-Mode MIDI In, MIDI Out, MIDI Thru Tlačítko výstupu na mlhovač Master fader kontrola POZNÁMKA: Znalosti DMX jsou nutné pro používání této jednotky. Přehled Obr. 1 4

7 Ovladače na přední straně 1) Preset A LEDs: Ukazují aktuální hodnotu příslušných kanálů ) Slidery kanálů 1-12: Těchto 12 sliderů se užívá k ovládání a /nebo k programování intenzity kanálů ) Flash-tlačítka 1-12: Těchto 12 tlačítek se užívá k nastavení plné intenzity k jednotlivým kanálům. 4) Preset B LEDs: Ukazují aktuální hodnotu příslušných kanálů ) Scene LEDs: Svítí, pokud je příslušná scéna spuštěna. 6) Slidery kanálů 13-24: Těchto 12 sliderů se užívá k ovládání a /nebo k programování intenzity kanálů ) Flash-tlačítka 13-24: Těchto 12 tlačítek se užívá k nastavení plné intenzity k jednotlivým kanálům. Také mohou být užívány k programování. 8) Dark-tlačítko: Toto tlačítko se užívá k okamžitému ztlumení celkového výstupu. 9) Down/Beat Rev: DOWN funkce pro úpravu scén v režimu editace (Edit mode); BEAT REV užívá se ke změně směru chase programu s pravidelným rytmem. 10) Výběr režimu (Mode Select) / Rec Speed: Každé stisknutí aktivuje probíhající režim (operating mode) v pořadí: CHASE / SCENES, Double Preset a Single Preset. Rec Speed: Nastaví rychlost programu v režimu Mix mode. 11) UP/CHASE REV: UP se užívá k úpravě scény v režimu editace (Edit mode). CHASE REV užívá se k převrácení chase směru scény ovládané sliderem pro rychlost. 12) Page-button: Užívá se pro volbu strany scén. Strany ) Delete/RevOne: Vymaže nějaký krok ze scény nebo převrátí chase směr některého programu. 14) Segment Display: Ukazuje aktuální děj (operaci) nebo stav programování. 15) Insert / % or 0-255: Insert- pro přidání kroku nebo kroků do scény. % nebo se užívá ke změně hodnoty na displayi mezi % a ) Edit / All Rev: Edit- užívá se k aktivaci režimu editace (Edit mode). All Rev- převrátí chase směr všech programů. 17) Add nebo Kill / Rec Exit: V Add režimu, různých scén nebo Flash tlačítek budou spuštěny současně. V režimu Kill, stisknutí jakéhokoli Flash tlačítka vypne jakoukoli scénu nebo program. Rec Exit se užívá pro opuštění režimu programování nebo editace. 18) Record/Shift: Record se užívá k aktivaci režimu nahrávání (Record mode) nebo k naprogramování kroku. Funkce Shift se užívá pouze společně s dalšími tlačítky. 19) Master A-tlačítko: nastaví kánály 1-12 do plné hodnoty momentálního nastavení. 20) Park-tlačítko: se užívá pro výběr Single/Mix Chase, nastaví kanály do plné hodnoty momentálního nastavení, nebo přiřadí program scény do Master B slideru, záleží na současném režimu. 21) Hold- tlačítko: Toto tlačítko se používá k udržení aktuální scény. 22) Step- tlačítko: Toto tlačítko se užívá k přechodu do dalšího kroku když slider pro rychlost je stlačen až dolů nebo v režimu editace. 23) Audio- tlačítko: Aktivuje synchronizaci s audiem a efekt audio hodnoty. 24) Master Slider A: Tento slider ovládá celkový výstup všech kanálů. 25) Master Slider B: Tento slider ovládá chase všech programů. 26) Blind- tlačítko: Tato funkce vypne kanál chase v programu spuštěném v CHASE / SCENE režimu. 27) Home- tlačítko: Toto tlačítko se užívá k deaktivaci funkce Blind tlačítka. 28) Tap-Sync- tlačítko: Opakovaným stlačením nastavíte rychlost chase. 29) FULL ON- tlačítko: Tato funkce nastaví celkový výstup na maximum. 30) BLACK OUT- tlačítko: Toto tlačítko ztlumí celkový výstup. Aktivní zůstávají tlačítka Flash a FULL ON. 31) Fade Time Slider: Používá se k nastavení času prolínání scén/chase. 32) Speed Slider: Používá se k nastavení rychlosti chase. 33) Audio Level Slider: Tento slider ovládá vstupní citlivost audio signálu. 34) Tlačítko pro mlhovač. 5

8 Ovladače na zadní straně Obr. 2 35) DC vstup: DC 12-20V, 500 mamin. 36) MIDI thru: MIDI port pro připojení řadiče nebo MIDI zařízení. 37) MIDI out: MIDI port pro připojení řadiče nebo MIDI zařízení. 38) MIDI in: MIDI port pro připojení řadiče nebo MIDI zařízení. 39) DMX OUT: tento konektor posílá Vaši DMX hodnotu do DMX zařízení nebo DMX svazku. 40) DMX volba polarity: užívá se pro výběr DMX polarity. 41) Audio vstup: tento jack akceptuje signál od 100 mv do 1Vpp. 42) Vzdálený vstup (Remote Input): BLACK OUT a FULL ON mohou být ovládány dálkovým ovládáním (remote kontrol) užívající standard 1/4" Stereo jack. Instalace Odstraňte všechen obalový materiál z Showmaster 24. Zašroubujte pult do 19" racku. Propojte všechny kabely. Před čištěním nebo opravou vždy odpojte zařízení z elektrické sítě. Na škody způsobené nedodržováním pokynů v tomto manuálu se nevztahuje záruka. 6

9 Nastavení a provoz Před zapojením do sítě zkontrolujte napájecí napětí. Nepokoušejte se zapojit zařízení o napětí 120V do 230V napětí a naopak. 2.1 Počátky programování Aktivace nahrávání 1) Stiskněte a držte tlačítko Record. 2) Držte tlačítko Record a stiskněte Flash tlačítka v pořadí 1, 4, 2 a 3. 3) Uvolněte tlačítko Record, Record LED tlačítka budou svítit, nyní můžete začít s programováním vašich chase patternů. POZNÁMKA: Po prvním spuštění zařízení je pro nahrávání přednastaven kód Flash tlačítek 1, 4, 2 a 3. Pro ochranu Vašeho programu můžete nahrávací kód změnit Programování scén 1) Aktivace nahrávání. 2) Zvolte jednotlivý režim 1-24 poklepem na tlačítko volby režimu (Mode Select button). To Vám umožní ovládání všech 24 kanálů tak, jak je programujete. Ujistěte se, že Master A & B jsou oba nastaveny na maximum. (Master A je nastaven na maximum v pozici úplně nahoře, zatímco Master B je nastaven na maximum v pozici úplně dole.) 3) Vytvořte požadovanou scénu použitím kanálových sliderů 1-24 (Channel Sliders). 0% nebo DMX 0, slidery mohou být v nulové pozici a 100% nebo DMX 255 znamená, že slidery mohou být v maximální pozici 10. 4) Pro uložení hotové scény do paměti stiskněte tlačítko Record. 5) Opakujte krok 3 a 4 dokud všechny požadované kroky nebudou uloženy do paměti. Do paměti můžete uložit až 1000 kroků. 7

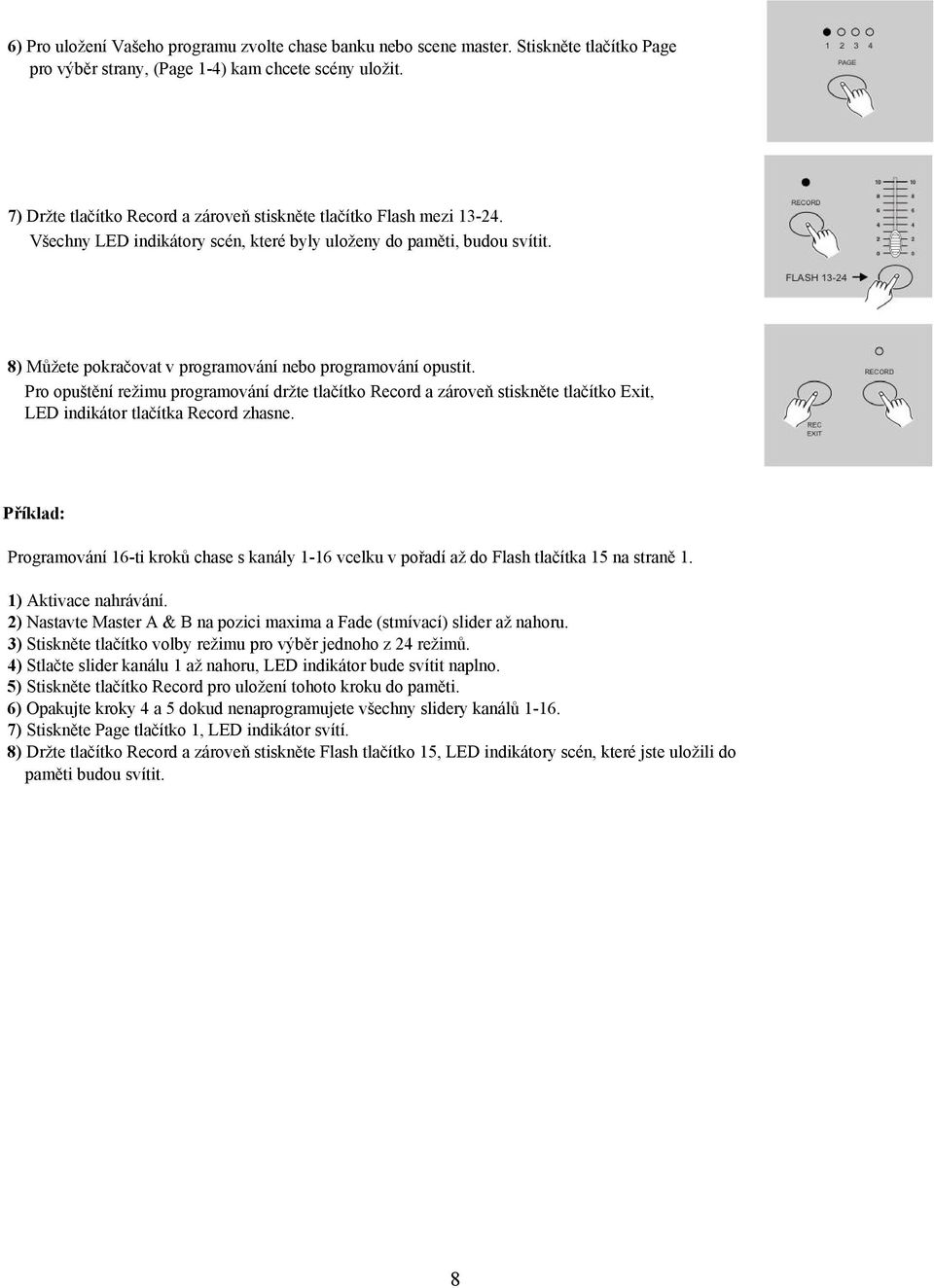

10 6) Pro uložení Vašeho programu zvolte chase banku nebo scene master. Stiskněte tlačítko Page pro výběr strany, (Page 1-4) kam chcete scény uložit. 7) Držte tlačítko Record a zároveň stiskněte tlačítko Flash mezi Všechny LED indikátory scén, které byly uloženy do paměti, budou svítit. 8) Můžete pokračovat v programování nebo programování opustit. Pro opuštění režimu programování držte tlačítko Record a zároveň stiskněte tlačítko Exit, LED indikátor tlačítka Record zhasne. Příklad: Programování 16-ti kroků chase s kanály 1-16 vcelku v pořadí až do Flash tlačítka 15 na straně 1. 1) Aktivace nahrávání. 2) Nastavte Master A & B na pozici maxima a Fade (stmívací) slider až nahoru. 3) Stiskněte tlačítko volby režimu pro výběr jednoho z 24 režimů. 4) Stlačte slider kanálu 1 až nahoru, LED indikátor bude svítit naplno. 5) Stiskněte tlačítko Record pro uložení tohoto kroku do paměti. 6) Opakujte kroky 4 a 5 dokud nenaprogramujete všechny slidery kanálů ) Stiskněte Page tlačítko 1, LED indikátor svítí. 8) Držte tlačítko Record a zároveň stiskněte Flash tlačítko 15, LED indikátory scén, které jste uložili do paměti budou svítit. 8

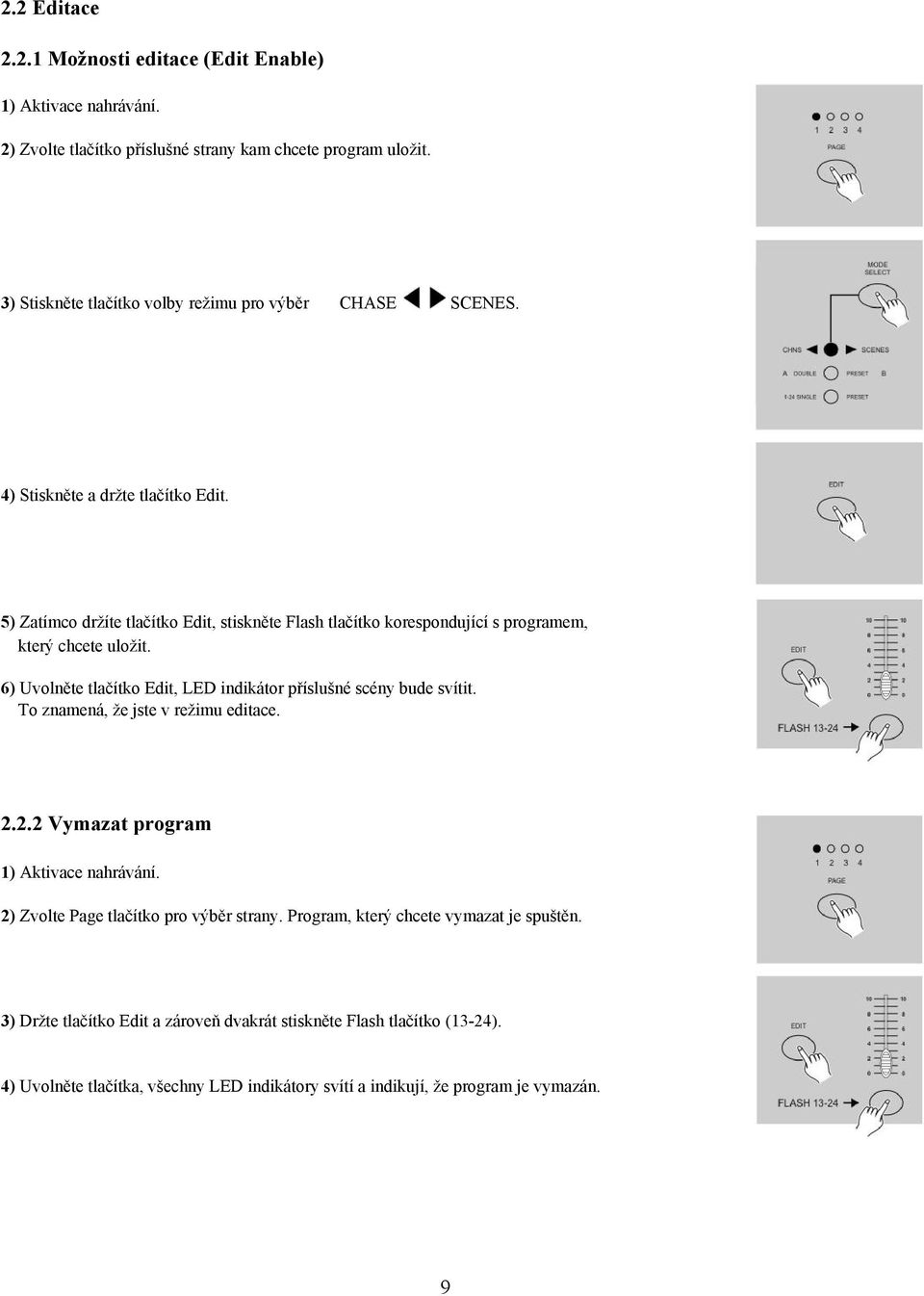

11 2.2 Editace Možnosti editace (Edit Enable) 1) Aktivace nahrávání. 2) Zvolte tlačítko příslušné strany kam chcete program uložit. 3) Stiskněte tlačítko volby režimu pro výběr CHASE SCENES. 4) Stiskněte a držte tlačítko Edit. 5) Zatímco držíte tlačítko Edit, stiskněte Flash tlačítko korespondující s programem, který chcete uložit. 6) Uvolněte tlačítko Edit, LED indikátor příslušné scény bude svítit. To znamená, že jste v režimu editace Vymazat program 1) Aktivace nahrávání. 2) Zvolte Page tlačítko pro výběr strany. Program, který chcete vymazat je spuštěn. 3) Držte tlačítko Edit a zároveň dvakrát stiskněte Flash tlačítko (13-24). 4) Uvolněte tlačítka, všechny LED indikátory svítí a indikují, že program je vymazán. 9

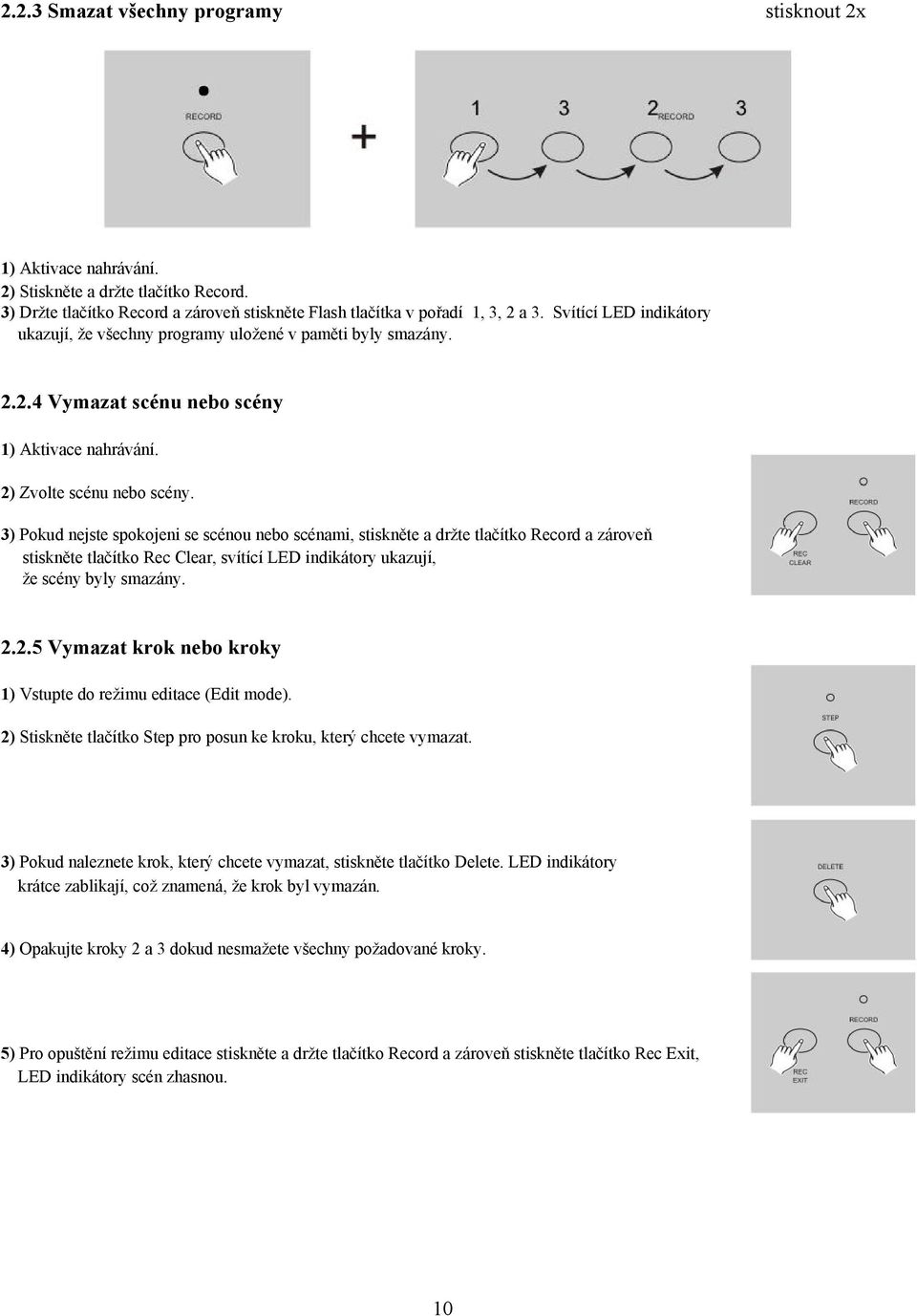

12 2.2.3 Smazat všechny programy stisknout 2x 1) Aktivace nahrávání. 2) Stiskněte a držte tlačítko Record. 3) Držte tlačítko Record a zároveň stiskněte Flash tlačítka v pořadí 1, 3, 2 a 3. Svítící LED indikátory ukazují, že všechny programy uložené v paměti byly smazány Vymazat scénu nebo scény 1) Aktivace nahrávání. 2) Zvolte scénu nebo scény. 3) Pokud nejste spokojeni se scénou nebo scénami, stiskněte a držte tlačítko Record a zároveň stiskněte tlačítko Rec Clear, svítící LED indikátory ukazují, že scény byly smazány Vymazat krok nebo kroky 1) Vstupte do režimu editace (Edit mode). 2) Stiskněte tlačítko Step pro posun ke kroku, který chcete vymazat. 3) Pokud naleznete krok, který chcete vymazat, stiskněte tlačítko Delete. LED indikátory krátce zablikají, což znamená, že krok byl vymazán. 4) Opakujte kroky 2 a 3 dokud nesmažete všechny požadované kroky. 5) Pro opuštění režimu editace stiskněte a držte tlačítko Record a zároveň stiskněte tlačítko Rec Exit, LED indikátory scén zhasnou. 10

13 Příklad: Vymazat třetí krok programu pod flash tlačítkem 15 na straně 2. 1) Aktivace nahrávání 2) Stiskněte tlačítko pro výběr režimu CHASE SCENE-režim. 3) Stiskněte tlačítko Page dokud nebude svítit Page 2 LED 4) Stiskněte a držte tlačítko Edit a zároveň stiskněte Flash tlačítko 15, Scene LED svítí. 5) Stiskněte tlačítko Step až dojdete ke kroku 3. 6) Pro vymazání kroku stiskněte tlačítko Delete. 7) Pro opuštění režimu editace stiskněte a držte tlačítko Record a zároveň stiskněte tlačítko Rec Exit Označit krok nebo kroky 1) Vyberte scénu nebo scény které chcete označit. 2) Ujistěte se, že jste v CHASE SCENE a vstupte do režimu editace. 3) Použite tlačítko Step pro vyhledání scény, kterou chcete označit. Tento krok se zobrazí na displayi. 4) Pro označení kroku který jste vybrali stiskněte tlačítko Insert, všechny LED indikátory budou svítit, což znamená, že krok byl označen. 5) Opusťte režim editace. Příklad: Označení kroku s kanály 1-12 současně nastavenými na maximum mezi krokem 4 a 5 programu 35. 1) Aktivace nahrávání. 2) Nastavte slidery kanálu 1-12 až nahoru a označte scénu jako krok. 3) Stiskněte tlačítko pro výběr režimu CHASE SCENE-režim. 4) Stiskněte tlačítko Page dokud nebude svítit Page 3 LED. 5) Stiskněte a držte tlačítko Edit a zároveň stiskněte tlačítko Flash 23, příslušný LED indikátor bude svítit. 6) Stiskněte tlačítko Step až dojdete ke kroku 4. 7) Pro označení scény, ketrou jste vybrali stiskněte tlačítko Insert. 11

14 2.2.7 Upravit krok nebo kroky 1) Vstupte do režimu editace (Edit mode). 2) Pro volbu kroku který chcete změnit stiskněte tlačítko Step. 3) Pokud chcete zvýšit intenzitu, stiskněte a držte tlačítko Up. Pokud chcete snížit intenzitu, stiskněte a držte tlačítko Down. 4) Zatímco držíte tlačítko Up nebo Down, stiskněte flash tlačítko příslušného DMX kanálu scény, kterou chcete upravit, dokud nedosáhnete požadované hodnoty intenzity která se zobrazí na displayi. Poté můžete používat flash tlačítka dokud s novou scénou nebudete spokojeni. 5) Opakujte kroky 2, 3 a 4 dokud neupravíte všechny požadované kroky. 6) Opusťte režim editace. 12

15 2.3 Spuštění Spuštění programu chase 1) Stiskněte tlačítko pro výběr režimu CHASE SCENE- Režim označen červeným LED. 2) Stiskněte tlačítko Page pro volbu strany, kde je umístěn program, který chcete spustit. 3) Nastavte Master Slider B na jeho maximální pozici (úplně dolů). 4) Nastavte požadovaný slider kanálu (13-24) až na jeho maximální pozici pro spuštění programu a programy se budou prolínat v závislosti na aktuálním nastavení času (fade time). Pro spuštění programu můžete stisknout a držet příslušné flash tlačítko (13-24). 5) Pohybujte sliderem kanálu pro nastavení výstupu aktuálního programu Spuštění programu Audiem 1) Použijte vestavěný mikrofon nebo připojte jiný zdroje audio signálu do RCA Audio jack. 2) Zvolte program- jak je popsáno výše. 3) Stiskněte tlačítko Audio, svítící LED indikátor znamená aktivaci Audio mode. 13

16 4) Použijte fader Audio hodnoty k nastavení citlivosti. 5) Pro návrat do normálního režimu, stiskněte tlačítko Audio 2x, LED indikátor zhasne a Audio mode je vypnut Spuštění programu sliderem rychlosti 1) Ujistěte se, že Audio mode je vypnut. 2) Zvolte program- jak je popsáno výše. 3) Nastavte slider rychlosti na pozici SHOW MODE (úplně dolů), poté stiskněte Flash tlačítko (13-24) zatímco držíte tlačítko Rec Speed, Příslušný program již nebude déle spuštěn v režimu Standard beat. 4) Sliderem rychlosti nyní můžete nastavi požadovanou rychlost. Poznámka: Krok 3 není třeba, pokud zvolený program není nahrán pomocí Standard Beat Spuštění programu funkcí Standard Beat 1) Ujistěte se, že audio je odpojeno. Stiskněte tlačítko pro výběr režimu (Mode Select) pro výběr CHASE SCENE-režimu. 2) Stiskněte tlačítko Park pro výběr režimu Mix Chase, příslušný LED indikátor svítí. 3) Zvolte program- jak je popsáno výše. 4) Pohybujte sliderem pro rychlost, dokud se na displayi nezobrazí Vaše požadovaná hodnota. Pro volbu beat time můžete stisknout tlačítko Tap Sync 2x. 5) Stiskněte a držte tlačítko REC Speed a zároveň stiskněte Flash tlačítko (13-24) to uloží program. 6) Program při dalším spuštění poběží s nastaveným časem/beat. 7) Pro nastavení nového beat time opakujte kroky 4 a 5. 14

17 2.4 Změna režimu rychlosti mezi 5-ti a 10-ti minutami 1) Stiskněte a držte tlačítko Record. 2) Stiskněte 3x Flash tlačítko 5 nebo 10, zatímco držíte tlačítko Record. 3) Rozsvítí se indikátor 5MIN nebo 10MIN což znamená, že slider pro rychlost je nastaven v režimu 5 nebo 10-minut. stiskněte 3x 3. MIDI-Operace 3.1 Nastavení MIDI IN 1) Stiskněte 3x Flash tlačítko #1, zatímco držíte tlačítko Record, na displayi se objeví "CHI" což znamená, že MIDI IN nastavení kanálu je k dispozici. stiskněte 3x 2) Stiskněte libovolné Flash tlačítko 1-16 pro přidělení MIDI IN kanálu, LED indikátor příslušného kanálu bude svítit, což znamená, že MIDI IN kanál je nastaven. Pro opuštění režimu nastavení MIDI stiskněte a držte tlačítko Record a zároveň stiskněte tlačítko Rec Exit. 3.2 Nastavení MIDI OUT 1) Stiskněte 3x Flash tlačítko #2, zatímco držíte tlačítko Record, na displayi se objeví "CHO" což znamená, že MIDI OUT nastavení kanálu je k dispozici. 2) Stiskněte libovolné Flash tlačítko 1-16 pro přidělení MIDI OUT kanálu, LED indikátor příslušného kanálu bude svítit, což znamená, že MIDI OUT kanál je nastaven. Pro opuštění režimu nastavení MIDI stiskněte a držte tlačítko Record a zároveň stiskněte tlačítko Rec Exit. 15

18 3.3 Opuštění nastavení MIDI Stiskněte a držte tlačítko Record a zároveň stiskněte tlačítko Rec Exit. 3.4 Příjem MIDI souboru Stiskněte 3x Flash tlačítko #3, zatímco držíte tlačítko Record, na displayi se objeví "IN" což znamená, že zařízení je připraveno přijmout MIDI soubor. stiskněte 3x 3.5 Odesílání MIDI souboru Stiskněte 3x Flash tlačítko #4, zatímco držíte tlačítko Record, na displayi se objeví "OUT" což znamená, že zařízení je připraveno odeslat MIDI soubor. stiskněte 3x Poznámka: 1) Během odesílání nebo přijímání souboru ostatní operace budou potlačeny. Operace se opět spustí až bude odesílání nebo přijímání kompletní. 2) Pokud dojde k nějaké chybě nebo výpadku proudu, operace bude přerušena. 3.6 Realizace 1) Během odesílání nebo přijímání MIDI dat, všechny spuštěné MIDI scény a kanály budou automaticky pozastaveny. 2) Během odesílání nebo přijímání souboru, zařízení bude automaticky hledat ID zařízení nebo posílat ID zařízení 55H (85), soubor s názvem DC1224 a s příponou "BIN (SPACE)". 3) Toto zařízení umožňuje zasílat MIDI data do další jednotky nebo jiných MIDI zařízení. 16

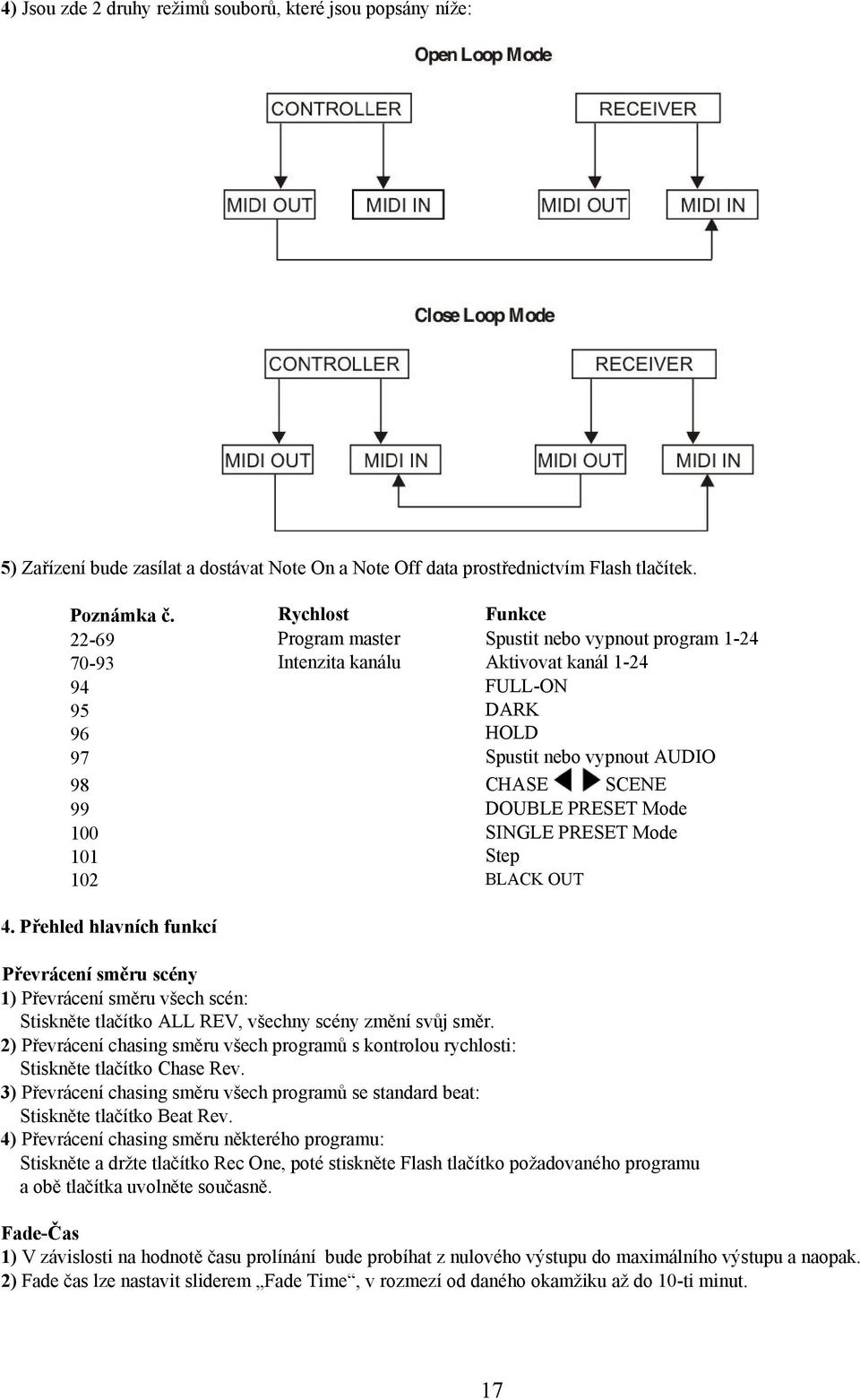

19 4) Jsou zde 2 druhy režimů souborů, které jsou popsány níže: 5) Zařízení bude zasílat a dostávat Note On a Note Off data prostřednictvím Flash tlačítek. Poznámka č Přehled hlavních funkcí Rychlost Program master Intenzita kanálu Funkce Spustit nebo vypnout program 1-24 Aktivovat kanál 1-24 FULL-ON DARK HOLD Spustit nebo vypnout AUDIO CHASE SCENE DOUBLE PRESET Mode SINGLE PRESET Mode Step BLACK OUT Převrácení směru scény 1) Převrácení směru všech scén: Stiskněte tlačítko ALL REV, všechny scény změní svůj směr. 2) Převrácení chasing směru všech programů s kontrolou rychlosti: Stiskněte tlačítko Chase Rev. 3) Převrácení chasing směru všech programů se standard beat: Stiskněte tlačítko Beat Rev. 4) Převrácení chasing směru některého programu: Stiskněte a držte tlačítko Rec One, poté stiskněte Flash tlačítko požadovaného programu a obě tlačítka uvolněte současně. Fade-Čas 1) V závislosti na hodnotě času prolínání bude probíhat z nulového výstupu do maximálního výstupu a naopak. 2) Fade čas lze nastavit sliderem Fade Time, v rozmezí od daného okamžiku až do 10-ti minut. 17

20 TlačítkoTap-Sync 1) Tlačítko Tap Sync se používá k nastavení a synchronizaci chase rate (hodnota) (rate, ve které všechny scény budou následovat) několikanásobným stisknutím tlačítka. Synchronizace chase rate bude v rozmezí posledních dvou stisknutí. LED indikátor nad Step tlačítkem bude svítit v nové chase rychlosti. Chase rate může být nastavena kdykoli. Program může, ale i nemusí být spuštěn. 2) Tap Sync potlačí předešlá nastavení sliderem rychlosti (speed slider control) dokud sliderem znovu nepohnete. 3) Použití Tap Sync v nastavení standard beat je stejné se sliderem rychlosti. Master Slider Master Slider ovladač umožňuje přiměřenou míru kontroly nad všemi kanály a scénami s výjimkou Flash tlačítek. Například: Když je Master slider control na minimum, všechny výstupy budou na nule s vyjímkou výstupů ovládaných Flash tlačítky nebo tlačítkem FULL ON. Pokud je Master na 50%, všechny výstupy budou také na 50% s výjimkou výstupů ovládaných flash tlačítky nebo tlačítkem FULL ON. Pokud je Master nastaven naplno, všechny výstupy budou podle nastavení jednotky. Master A vždy ovládá výstupy kanálů. Master B ovládá program nebo scénu s výjimkou režimu Double Preset. Single Mode 1) Všechny programy budou spuštěny v sekvenci začínající podle čísla programu. 2) Na displayi bude zobrazeno číslo spuštěného programu. 3) Všechny programy budou ovládány stejným sliderem pro rychlost. 4) Stiskněte tlačítko MODE SELECT a zvolte " CHASE SCENES". 5) Stiskněte tlačítko PARK pro volbu režimu SINGLE CHASE MODE. Červený LED indikátor bude svítit. Mix-Mode 1) Všechny programy budou spuštěny současně. 2) Všechny programy mohou být ovládány stejným sliderem rychlosti, ale rychlost programů může být ovládána i individuálně. 3) Stiskněte tlačítko MODE SELECT a zvolte "CHASE SCENES". 4) Stiskněte tlačítko PARK pro volbu režimu MIX CHASE. Žlutý LED indikátor bude svítit. Dimmer-Display 1) 3-ciferný display k zobrazení intenzity (v %) nebo absolutní DMX hodnoty. 2) Změna zobrazení mezi %-ní a absolutní hodnotou: Stiskněte a držte tlačítko Shift/Record a zároveň stiskněte tlačítko % nebo ) Pokud se na displayi zobrazí například "076", znamená to, že DMX hodnota je 76 a %-ní hodnota je 76% Blind and Home 1) Blind funkce slouží ke ztlumení výstupu. Dočasně ztlumí kanály chase, pokud je spuštěn a umožní ruční ovládání kanálu. 2) Stiskněte a držte tlačítko Blind a stiskněte příslušné Flash tlačítko chase, který chcete dočasně ztlumit. 3) Pro návrat do předchozího chase opět stiskněte a držte tlačítko Home a stiskněte Flash tlačítko příslušného chase. 18

21 Park 1) In CHASE SCENES Režimu stiskněte tlačítko, s kterým změníte chase režim programů mezi Single Mode a Mix Mode. 2) V režimu Double Preset, stisknutí tohoto tlačítka je stejné jako stlačení Master Slideru B až nahoru. 3) V režimu Single Preset, toto tlačíto může dočasně ovládat výstup s Master sliderem B. Add and Kill Tlačítko ADD/KILL změní režim flash tlačítek. Běžně jsou flash tlačítka v režimu Add, zatímco stisknutí některého flash tlačítka neztlumí další scény, mohou být různé scény spuštěny současně. Režim Kill se aktivuje stisknutím tlačítka Add/Kill, LED indikátor se rozsvítí. Stisknutí některého flash tlačítka ztlumí ostatní aktivní scénu nebo program. V režimu Kill, ztlumený program není zastaven, je ztlumený pouze výstup. Double Preset 1) Pro vstup do režimu Double Preset stiskněte tlačítko Mode Select. 2) V tomto režimu, slider kanálů 1-12 a slider kanálů ovládají kanály ) Master A ovládá slider kanálů 1-12 zatímco Master B ovládá slider kanálů ) V tomto režimu nemohou být nahrávány scény. Například: 1) Vstup do režimu Double Preset. 2) Stlačte slider kanálu 1-6 až nahoru a nastavte slider kanálu na maximum. 3) Pohybujte Masterem A a B na stejnou hodnotu a stlačte je stejným směrem, tak vytvoříte scénu. Pozor! 1) Pro zabránění ztráty programů toto zařízení musí být zapnuto alespoň 2 hodiny měsíčně a ne méně. 2) Pokud display ukazuje "LOP"(LOW) napětí je příliš nízké. 19

22 Údržba Showtec Showmaster 24 nevyžaduje téměř žádnou údržbu. Zařízení byste měli udržovat v čistotě. Odpojte napájecí zdroj a otřete navlhčeným hadříkem. Nenamáčejte. Nepoužívejte k čištění alkohol nebo rozpouštědla. Pravidelně čistěte konektory. Odpojte elektrický zdroj a očistěte DMX a audio spoje vlhkým hadříkem. Před zapojením do sítě s ujistěte, že jsou konektory a zařízení dokonale suché. Řešení problémů Showtec Showmaster 24 Tento průvodce řešením problémů Vám pomůže vyřešit každý jednoduchý problém. Pokud problém nastane, následujte kroky uvedené níže, dokud nenajdete řešení. Pokud naleznete řešení problému, jsou již další kroky nepotřebné. 1. Pokud zařízení přestane správně pracovat, odpojte jej ze sítě. 2. Zkontrolujte napětí v zásuvce, všechny kabely, pojistku, konektory, atd. 3. Pokud je vše v pořádku, pult opět připojte k síti. 4. Pokud se do 30 vteřin nic nestane, pult opět odpojte. 5. Vraťte pult Vašemu prodejci Showtec. 20

23 Specifikace Model: Showtec Showmaster 24 Napětí v síti : DC 12V-20V 500 ma Min. DMX-Výstup: 3-pin female XLR MIDI-Signal: 5-pin standardní rozhraní Audio vstup: 100 mv~1 Vpp Pojistka: F0.5A 250V 5x20 mm Rozměry: 19 / 6 HE ; 482 x 264 x 85 mm (LxWxH) Váha: 4,8 kg Vzhled a specifikace produktu se mohou měnit bez předchozího upozornění. Website: service@highlite.nl 21
