1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.7 Základy klempířského minima Kapitola 1 Střešní krytiny Ing. Polehňa Vladimír

2 Obsah OBSAH... 2 ANOTACE STŘEŠNÍ KRYTINY ROZDĚLENÍ KRYTIN PÁLENÉ TAŠKY BETONOVÉ TAŠKY: BŘIDLICE VLÁKNOCEMENTOVÉ ŠABLONY ETERNIT VLNITÉ KRYTINY PLECHOVÉ SKLÁDANÉ KRYTINY PLECHOVÉ DRÁŽKOVANÉ KRYTINY BITUMENOVÉ STŘEŠNÍ ŠINDELE PLASTOVÉ KRYTINY SENDVIČOVÉ STŘEŠNÍ PANELY PRACOVNÍ LIST STŘEŠNÍ KRYTINY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 14

3 Anotace Výukový materiál Realizace klempířských prací a dovedností je určen především žákům prvních až třetích ročníků všech klempířských oborů, případně i žákům nástavbového studia obdobného zaměření. Mnohé tématiky najdou uplatnění i u oborů karosářského zaměření. Zpracovaný materiál je vhodný k samostudiu žáků, ale i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Každý z výukových celků obsahuje přílohu pracovních listů, kde jsou připraveny otázky na procvičení získaných znalostí a informací. Žáci si rozšíří své znalosti o druhy střešních krytin, jejich vlastnosti i základní rozdělení. 3

4 1 STŘEŠNÍ KRYTINY 1.1 Rozdělení krytin a) Pálené tašky b) Betonové tašky c) Břidlice d) Vláknocementové šablony e) Vlnité krytiny f) Kovové krytiny Fe,Zn,Cu,Ti-Zn, pozink, 1) Plechové skládané krytiny 2) Plechové drážkované krytiny g) Bitumenové střešní šindele h) Plastové krytiny i) Krytiny z přírodních materiálů j) Sendvičové střešní panely 1.2 Pálené tašky Vyrábějí se z přírodního materiálu z keramické hlíny Neobsahují žádné škodlivé přísady a dají se opět recyklovat. Pálená taška má: a) Velký tepelný odpor b) Výborné akumulační vlastnosti c) Vhodný součinitel prostupu vodních par Povrchové úpravy tašek: a) Engoba Barevná povrchová úprava vyznačující se matnou až pololesklou úpravou. Jedná se o tenký povlak z keramické směsi, který se nanáší na vysušenou tašku a pak se následně celý vypaluje. b) Glazura Barevná povrchová úprava vyznačující se vysokým leskem tašek. Povlak se uparvuje obdobně jako engoba, ale používané jíly mají větší podíl sklovitých příměsí, které vytvářejí lesklý povrch. Glazura vylepšuje kvalitu tašky, zpevňuje ji a součastně chrání. Výhody: Barevná stálost a pěkný vzhled. Dlouhá životnost Nevýhoda: Vetší hmotnost. Zpracovatelské firmy: Tondach, Bramac, Creaton, Erlus,Roben, Eurotop Bohemia, Jungmaier, Walther,.. 4

5 Tondach: Universal 12 Bobrovka Francouzská 12 Srdcovka Bramac: Creaton: Erlus: Granát 13 Rubin 9 Premion Linea 1.3 Betonové tašky: Výhoda: Jsou vodotěsné, odolávají mrazu, tlaku a deformaci, jsou rozměrově přesné i jednoduché na pokládku, dlouhá životnost ( až 80 let) Nevýhody: Vyšší hmotnost Povrchové úpravy: Používá se akrylátový nástřik vetšinou dvojitý (matný). Na tyto vrstvy se pak může nanést ochranná vrstva silikátů, která pak vytvoří lesklý povrch. Zpracovatelské firmy: Bramac, KM Beta, Besk,Betonpres, KB blok, Euronit, Mediterran, Filko, Nelskamp Bramac: Taška Římská Taška Moravská plus 5

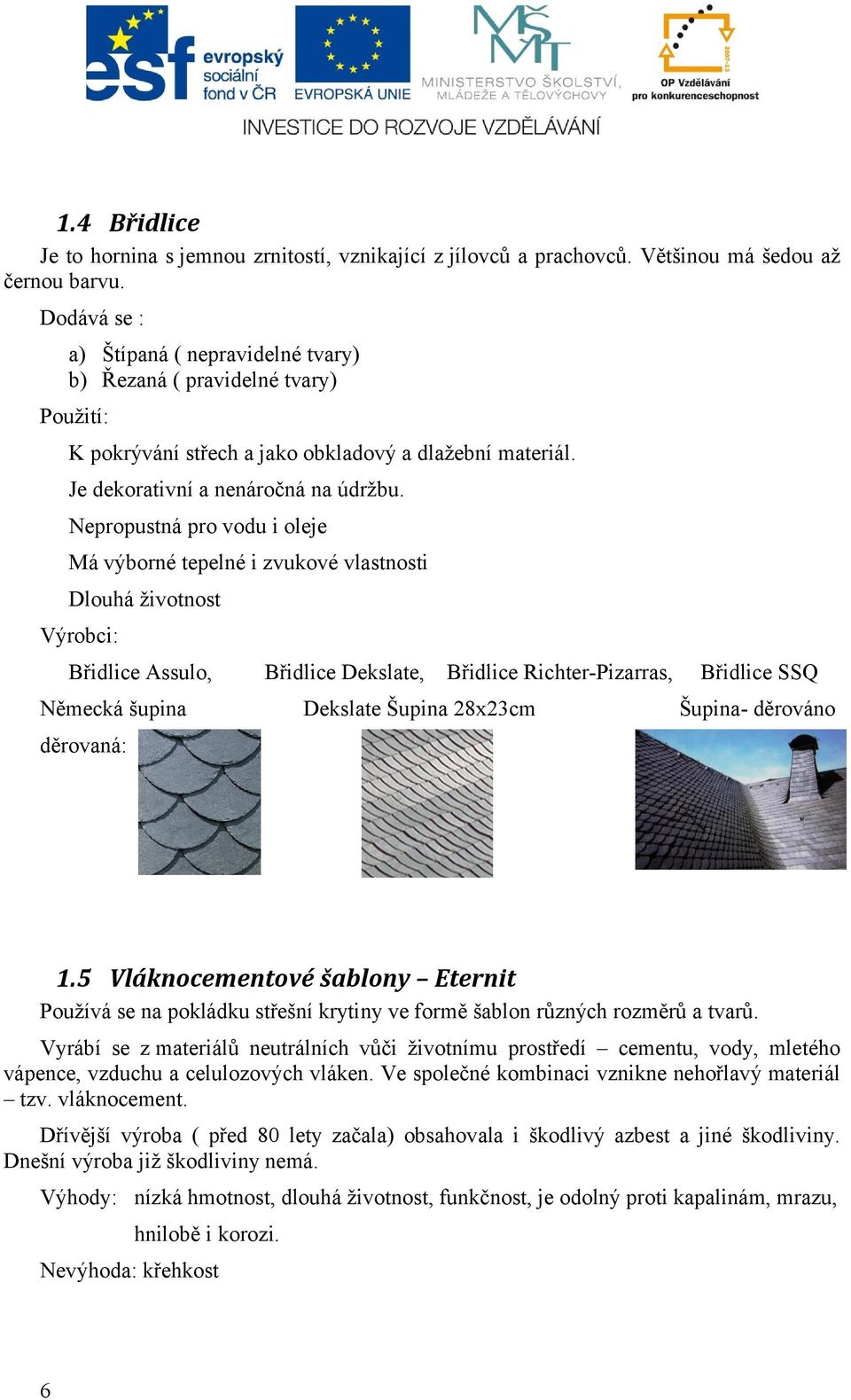

6 1.4 Břidlice Je to hornina s jemnou zrnitostí, vznikající z jílovců a prachovců. Většinou má šedou až černou barvu. Dodává se : a) Štípaná ( nepravidelné tvary) b) Řezaná ( pravidelné tvary) Použití: K pokrývání střech a jako obkladový a dlažební materiál. Je dekorativní a nenáročná na údržbu. Nepropustná pro vodu i oleje Má výborné tepelné i zvukové vlastnosti Dlouhá životnost Výrobci: Břidlice Assulo, Břidlice Dekslate, Břidlice Richter-Pizarras, Břidlice SSQ Německá šupina Dekslate Šupina 28x23cm Šupina- děrováno děrovaná: 1.5 Vláknocementové šablony Eternit Používá se na pokládku střešní krytiny ve formě šablon různých rozměrů a tvarů. Vyrábí se z materiálů neutrálních vůči životnímu prostředí cementu, vody, mletého vápence, vzduchu a celulozových vláken. Ve společné kombinaci vznikne nehořlavý materiál tzv. vláknocement. Dřívější výroba ( před 80 lety začala) obsahovala i škodlivý azbest a jiné škodliviny. Dnešní výroba již škodliviny nemá. Výhody: nízká hmotnost, dlouhá životnost, funkčnost, je odolný proti kapalinám, mrazu, hnilobě i korozi. Nevýhoda: křehkost 6

7 Výrobci: Cembrit, Eternit Altera, Eternit Dacora, Eternit New Stonit. Česká šablona 45 x 30 cm čtverec s obloukem 40 x 40 cm 1.6 Vlnité krytiny Lehké krytiny které se pokládají buď na bednění (nízké sklony střech) nebo laťování. Životnost cca 20 až 40 let. Vyrábějí se jako bitumenové (asfaltové) desky, vláknocementové desky, vlnité plechové desky, plastové( světlopropustné) desky, pásy a role. Jsou vhodné k pokrývání šikmých střech i opláštění budov.převážně určen na hospodářské a zemědělské budovy, sklady atp Druhy: a) Bitumenové desky Bituwell Vlnitá deska Hart S b) Vláknocementové desky Cembrit Vlnitá krytina B8, 1020 x 2500 mm c) Světlopropustné polykarbonátové desky Onduclair PC : Sklolaminátové desky a role Filon 7

8 a) Bitumenové desky Gutta b) Bitumenové desky Onduline - ( 950 x 2000 mm) c) Bitumenové desky Onduroof d) Plechové vlnité krytiny - Vlna V18/ 76, povrch Polak 1.7 Plechové skládané krytiny Můžeme zde sloučit : a) Plechové imitace taškových šablon Např.: OnduTECH 50/100 Šíře 456 x 1395 b) Trapézové plechy Např: Borga Ekonomi - c) Tvarované plechové šablony Hliníkový plech Šířka: 920 mm x délka : mm, tl. 0,63mm 8

9 Vlastnosti: Mají nízkou hmotnost, vyrábí se v různých tvarech, barvách, a povrchových úpravách. Vyrábějí se většinou ve formě pásů a plechových šablon. Pásy jsou pokládány od hřebene k okapu. 1.8 Plechové drážkované krytiny Drážkování falcování je metoda spojování plechů pomocí ohybů ve tvaru drážky. Na drážkovaném plechu je otevřená stojatá drážka, kladená od okapové hrany směrem k hřebenu střechy. Pásy se bočně spojují uzavřením dvojité stojaté drážky. Používá se : Hliníkový plech Měděný plech Nerezová ocel Pozinkovaný plech Titanzinkový plech 1.9 Bitumenové střešní šindele Vyrábí se z asfaltových pásů s vložkou. Pomocí strojů se vysekne požadovaný tvar šablony Asfaltové šindele se skládají: Výrobci: a) Skelná nosná vložka b) Technologicky upravený asfalt c) Kamenný posyp Charvát charbit DELTA Baros Š-1000 x d. 300 mm tl. 3,3 mm 9

10 CRC Dehtochema - Bobrovka Lux Isola Katepal Kerabit Tegola Akcept triarm Mineral Design Keramický posyp Materiály mají: Vysokou tepelnou odolnost vrchních vrstev. Vysokou mechanickou odolnost (vysoká tažnost, rozměrová stabilita, odolnost proti proražení ) 1.10 Plastové krytiny Vyrábějí se ve formě šablon, desek nebo rolí. Vyrábějí se z recyklovatelných materiálů nebo z nových plastů jako např: PVC. Polykarbonát, polyester, polyetylen, atd.. Většinou jsou vyrobeny jako imitace břidlice, dřevěných došků, nebo jiných krytin. Druhy: a) Plastové krytiny propouštějící světlo světlopropustné-využití interiéry, pergoly,altány, stání pro auta,.. b) PVC plastové krytiny - Nízká cena a snadná montáž c) Polykarbonátové plastové krytiny 10

11 - UV ochrana zvyšuje kvalitu a životnost PC krytiny. - Odolává působení kyselin i zásad d) Polyesterové (PES) plastové krytiny. - PES desky jsou vyztuženy efektnějším a účelnějším nylonovým vláknem - Odolává působení kyselin i zásad Výrobci: Gutta, Lanit Plast, Onduline, Pama, Zenit, Např: fy Pama vyrábí: 1.11 Sendvičové střešní panely Jsou to vpodstatě tvarované plechové pásy spojené izolační vrstvou ( většinou polyuretanové pěny, minerální vlákna). Mají vynikající tepelnou izolaci. Využívají se na opláštění třeba celého objektu.( včetně fasády) Výrobci: Marcagaglia Kingspan Dosting E.P. systém Ruukk 11

12 1.12 Pracovní list STŘEŠNÍ KRYTINY 1) Napiš min.7 druhů střešních krytin a.. b.. c.. d... e. f... g. h. 2) Uveď výhody pálené tašky a. V b. V c. V 3) Vysvětli uvedené pojmy související s krytinami a. Engoba b. Taška c. Šindel.. d. Hlína e. Krytina. f. Eternit. g. Šablona. h. PVC. i. Tondach.. 4) V jakém tvaru se dodává břidlice? a. b.. 5) Zakresli a uveď rozměry : a) šindele b) plechové skládané krytiny 6) Uveď správný název dle obrázků. 12
