1 STŘEŠNÍ KRYTINY POKRÝVAČSKÉ A KLEMPÍŘSKÉ PRÁCE

2

3 STŘEŠNÍ KRYTINY TVOŘÍ VRCHNÍ VODOTĚSNOU ČÁST STŘEŠNÍHO PLÁŠTĚ, KTERÝ CHRÁNÍ OBJEKTY PROTI DEŠTI, SNĚHU, PRACHU, KOUŘI A DALŠÍM ATMOSFÉRICKÝM VLIVŮM. POKRÝVAČSKÉ PRÁCE ZAHRNUJÍ PRÁCE S KLADENÍM STŘEŠNÍCH KRYTIN NA VŠECH TYPECH STŘECH (PLOCHÝCH, ŠIKMÝCH, STRMÝCH). Z HLEDISKA FUNKCE MAJÍ KRYTINY VYHOVOVAT PŘEDEVŠÍM TĚMTO POŽADAVKŮM: PEVNOST NEPROPUSTNOST TRVANLIVOST ODOLNOST PROTI OHNI NÍZKÁ HMOTNOST HLADKÝ POVRCH ÚMĚRNÁ POŘIZOVACÍ CENA A NÁKLADY NA ÚDRŽBU ESTETICKÝ VZHLED

4 PRO VOLBU KRYTINY JSOU DŮLEŽITÁ I TATO HLEDISKA: NADMOŘSKÁ POLOHA MÍSTA STAVBY MÍSTNÍ KLIMATICKÉ POMĚRY ČISTOTA OVZDUŠÍ SKLON STŘECHY POŽADOVANÁ FUNKCE / DRUH OBJEKTU / KONSTRUKCE NOSNÉ ČÁSTI STŘECHY A STŘEŠNÍHO PLÁŠTĚ ARCHITEKTONICKÉ POŽADAVKY PODLE POUŽITÝCH HMOT ROZEZNÁVÁME KRYTINY: Z ORGANICKÝCH MATERIÁLŮ (DOŠKOVÉ ZE SVAZKŮ SLÁMY, DŘEVĚNÉ KRYTINY ŠINDELOVÉ) Z TAŠEK (PÁLENÉ, BETONOVÉ, SKLENĚNÉ) BŘIDLIC Z PLASTŮ A POPLASTOVANÝCH PLECHŮ ZE ŽIVIČNÝCH HMOT (ASFALTOVÉ, BITUMENOVÉ) PLECHOVÉ Z VLÁKNOCEMENTU

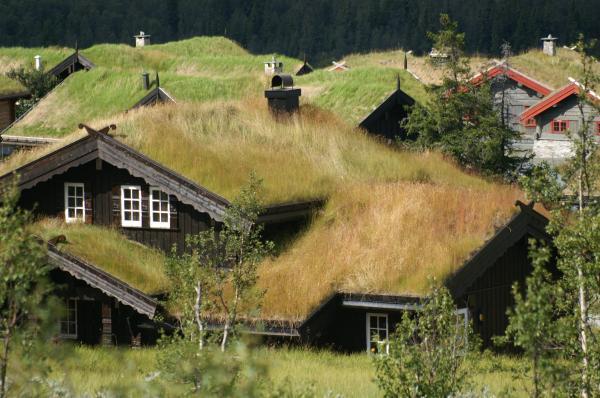

5 Z ORGANICKÝCH MATERIÁLŮ (DOŠKOVÉ ZE SVAZKŮ SLÁMY, DŘEVĚNÉ KRYTINY ŠINDELOVÉ)

6 Z TAŠEK (PÁLENÉ, BETONOVÉ, SKLENĚNÉ)

7 BŘIDLICOVÁ KRYTINA

8 Z PLASTŮ A POPLASTOVANÝCH PLECHŮ

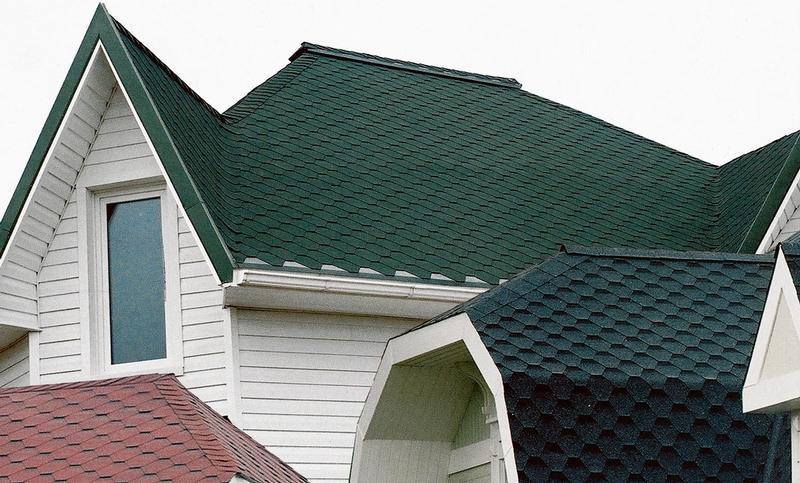

9 ZE ŽIVIČNÝCH HMOT (ASFALTOVÉ, BITUMENOVÉ)

10 PLECHOVÉ KRYTINY

11 Z VLÁKNOCEMENTU /,,ETERNIT /

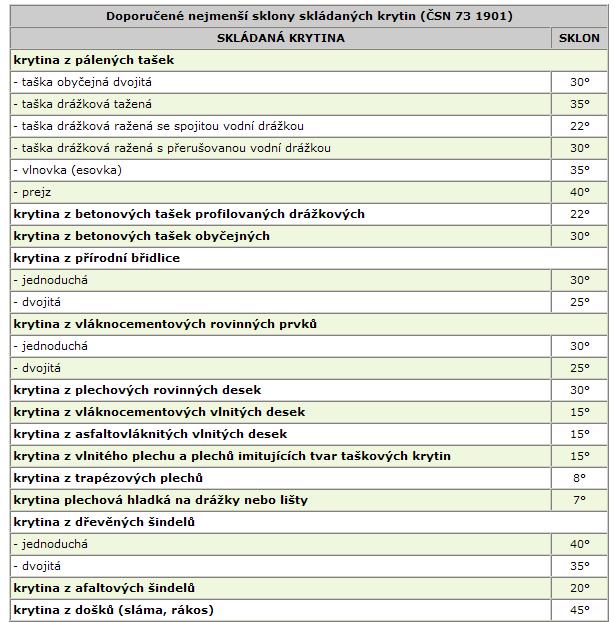

12 KRYTINY DLE ČSN DĚLÍME: SKLÁDANÉ / PRO ŠIKMÉ STŘECHY / POVLAKOVÉ / ZEJMÉNA PRO PLOCHÉ STŘECHY / JEDNÍM Z NEJDŮLEŽITĚJŠÍCH POŽADAVKŮ JE SKLON STŘEŠNÍ ROVINY. PRO JEDNOTLIVÉ DRUHY KRYTIN JSOU PŘEDEPSÁNY NEBO DOPORUČENY NEJMENŠÍ SKLONY KRYTINY.

13

14

15 TAŠKOVÁ KRYTINA OSAZOVÁNÍ TAŠEK TAŠKY SE POKLÁDAJÍ NA LAŤOVÁNÍ, KTERÉ PROBÍHÁ PO CELÉ DÉLCE STŘEŠNÍ ROVINY A JEJICH ROZTEČ ZÁVISÍ NA ROZMĚRECH TAŠEK A JE SHODNÁ S KRYCÍ DÉLKOU TAŠKY. MINIMÁLNÍ PRŮŘEZ LATÍ MUSÍ BÝT 30X50 MM A KONTRALATÍ SE STANOVÍ NA ZÁKLADĚ POŽADAVKŮ NA VĚTRACÍ PRŮŘEZ, MIN. VŠAK 50X30 MM (LÉPE 50X50 MM). TAŠKY SE V HORIZONTÁLNÍ SPÁŘE STYKUJÍ PŘESAHEM, PROTI HNANÉMU DEŠTI JE U DRÁŽKOVÝCH TAŠEK JEDNODUCHÁ NEBO DVOJITÁ VODNÍ DRÁŽKA. VE VERTIKÁLNÍM SMĚRU SE TAŠKY STYKUJÍ PŘESAHEM S JEDNODUCHOU NEBO DVOJITOU DRÁŽKOU, PŘEKRYTÍM V NADVÝŠENÍM (PREJZ), NEBO NATUPO S POLOŽENÍM PŘEDCHOZÍ VRSTVY (BOBROVKA). JEDNOTLIVÉ TAŠKY SE NA LATĚ OSAZUJÍ NASUCHO A V PŘÍPADECH VYSTAVĚNÍ NADMĚRNÉMU, NEBO U VYŠŠÍCH SKLONŮ (NAD 45 ), JE NUTNÉ KAŽDOU TŘETÍ TAŠKU KOTVIT (NAPŘ. POMOCÍ MĚKKÉHO VÁZACÍHO DRÁTU, KTERÝ SE PROVLÉKNE ZÁVĚSNÝM OČKEM NA TAŠCE A OMOTÁNÍM SE ZAJISTÍ PROTI VYTAŽENÍ A DRUHÝ KONEC SE OPATŘÍ OČKEM A PŘIBIJE SE K LATI) U SKLONŮ NAD 60 JE NUTNÉ KOTVIT KAŽDOU TAŠKU. PŘI JAKÉMKOLIV SKLONU SE MECHANICKY PŘICHYCUJÍ VŠECHNY OKRAJOVÉ A OKAPOVÉ TAŠKY. UKLÁDÁNÍ KRYTINY DO MALTY SE PROVÁDÍ JEN U KRYTINY Z PREJZŮ, KTERÉ SE DNES POUŽÍVÁ JEN REKONSTRUKCE PAMÁTKOVÝCH OBJEKTŮ.

16 ZPŮSOBY KRYTÍ STŘEŠNÍCH TAŠEK JEDNODUCHÉ - NEJČASTĚJI POUŽÍVANÉ, JEDNOTLIVÉ TAŠKY SE K SOBĚ PŘISAZUJÍ NA TUBO NEBO SPOJUJÍ POMOCÍ DRÁŽEK NA OKRAJI TVAROVKY DVOJITÉ - POUŽÍVÁ SE U BOBROVEK, POKLÁDÁNÍ JE PROVÁDĚNO VE DVOU VRSTVÁCH, PŘIČEMŽ PRVNÍ VRSTVA SE ULOŽÍ OBDOBNĚ JAKO V PŘEDCHOZÍM PŘÍPADĚ A DRUHÁ VRSTVA TAKTÉŽ JEN S POSUNUTÍM O PŮL TAŠKY

17

18 JEDNODUCHÁ TAŠKOVÁ KRYTINA

19 DVOJITÁ TAŠKOVÁ KRYTINA

20 KRYTINA Z DRÁŽKOVÝCH TAŠEK PROVÁDÍ SE JAKO TAŽENÁ NEBO TLAČENÁ. TATO KRYTINA VELMI DOBŘE TĚSNÍ A POKLÁDÁ SE V JEDNÉ VRSTVĚ NA LAŤOVÁNÍ. TAŽENÉ TAŠKY SE PO OBVODU KLADOU NASUCHO. TATO KRYTINA NENÍ VHODNÁ DO OBLASTÍ SE ZVÝŠENÝM SPADEM POPÍLKU. RAŽENÉ TAŠKY SE KLADOU NA STŘIH, NASUCHO PODÉL OBVODU STŘECHY SE VYTVÁŘÍ RÁM Z TAŠEK KDE JE KAŽDÁ PEVNĚ KOTVENÁ. TATO KRYTINA JE VHODNÁ DO NADMOŘSKÉ VÝŠKY 400 M N. M. PŘÍKLAD TAŽENÉ A RAŽENÉ DRÁŽKOVÉ TAŠKY (A - TAŽENÁ, B - RAŽENÁ)

21

22 KRYTINA Z TAŠEK BOBROVEK BOBROVKA JE TRADIČNÍ HLADKÁ STŘEŠNÍ TAŠKA VYRÁBĚNÁ TAŽENÍM. TAŠKOU JE MOŽNÉ VYKRÝVAT I OBLÉ TVARY NA STŘEŠE. DODÁVÁ SE KULATÝM NEBO SEGMENTOVÝM ŘEZEM. BĚŽNÉ ROZMĚRY PRVKU JSOU 180 X 380 MM. JEDNODUCHÉ KRYTÍ SE POUŽÍVÁ JEN VÝJIMEČNĚ NA ZVLÁŠTNÍ PŘÁNÍ PAMÁTKÁŘŮ (BEZPEČNÝ SKLON OD 40 ). NEJČASTĚJI NEPOUŽÍVÁ DVOJITÉ KRYTÍ, KTERÉ ZABRÁNÍ ZATÉKÁNÍ DEŠŤOVÉ VODY DO INTERIÉRU (BEZPEČNÝ SKLON OD 30 ).

23

24

25 KRYTINA Z PREJZŮ PREJZEM SE NAZÝVÁ DVOJICE PRVKŮ - KORÝTKO (HÁK) A KŮRKA (PREJZ). STYKOVÁNI SE PROVÁDÍ PŘEKRYTÍM DVOU KORÝTEK V NADVÝŠENI, VE SVISLÉ SPÁŘE KŮRKOU. VODOROVNÉ SPOJE JSOU PROVÁDĚNY PŘESAHEM. JE TO TYPICKÁ (A DNES TAKÉ JEDINÁ) KRYTINA, KTERÁ SE KLADE DO MALTY. UPLATŇUJE SE ZEJMÉNA U PAMÁTKOVÝCH OBJEKTŮ. POKLÁDKA JE VELMI PRACNÁ A NÁROČNÁ NA ŘEMESLNOU ZRUČNOST A ZKUŠENOST, A PROTO JI JE NUTNO VŽDY SVĚŘIT ODBORNÉ FIRMĚ. NAPROSTO NUTNÁ JE SPOLUPRÁCE TESAŘE A KLEMPÍŘE. NEJNÁROČNĚJŠÍ JE ROZMĚŘENI KRYTINY A ROZLAŤOVÁNI STŘEŠNÍHO PLÁŠTĚ, PROTOŽE KAŽDÝ DETAIL MUSÍ BÝT UKONČEN KŮRKOU.

26 PREJZOVÁ KRYTINA (1 - KROKEV, 2 - STŘEŠNÍ LAŤ, 3 - KORÝTKO, 4 - KŮRKA, 5 - HŘEBENOVÁ LAŤ, 6 - POKRÝVAČSKÁ MALTA, 7 - HŘEBENÁČ)

27 BŘIDLICOVÁ KRYTINA KRYTINOVÉ DESKY SE VYRÁBĚJÍ Z PŘÍRODNÍ BŘIDLICE, S VYVRTANÝMI OTVORY PRO HŘEBÍKY, NEBO SE OTVORY PROVÁDĚJÍ NA STAVBĚ. DESKY SE POUŽÍVAJÍ PRO KRYTINU I NA OBKLAD SVISLÝCH STĚN. PŘÍRODNÍ BŘIDLICE SE PŘIBÍJÍ NA BEDNĚNÍ NEBO LAŤOVÁNÍ, A TO DIAGONÁLNĚ V ŘADÁCH OD JEDNOHO DOLNÍHO ROHU. BŘIDLICE PŘESAHUJE 60 AŽ 100 MM, PODLE SKLONU STŘECHY. MATERIÁL JE URČEN VĚTŠINOU PRO OPRAVY PAMÁTKOVÝCH OBJEKTŮ.

28

29

30 PLECHOVÁ KRYTINA KRYTINA Z PLECHOVÝCH ŠABLON SE DĚLÁ NA STŘECHÁCH S MINIMÁLNÍM SKLONEM 30. PODKLADEM KRYTINY JE VĚTŠINOU BEDNĚNÍ, KTERÉ JE DOPLNĚNO O POJISTNOU HYDROIZOLACI. ŠABLONY Z POZINKOVANÉHO PLECHU: ŠABLONY SE UPEVŇUJÍ K PODKLADU VE VRCHOLECH POZINKOVANÝMI HŘEBÍKY SE DVĚMA PODLOŽKAMI, JEDNOU PŘÍTLAČNOU (PLECHOVOU) A DRUHOU TĚSNÍCÍ Z PVC. PŘESAH ŠABLON JE 100 AŽ 150 MM VE SMĚRU SPÁDU. HŘEBEN SE PŘEKRÝVÁ PLECHOVÝMI HŘEBENÁČI. PŘESAHUJÍ SE MIN. O 100 MM A PŘIBÍJEJÍ SE STEJNĚ JAKO ŠABLONY. KRYTINA Z HLINÍKOVÝCH ŠABLON: JE TO KRYTINA VHODNÁ PRO RODINNÉ DOMY A REKREAČNÍ OBJEKTY. VÝHODOU TÉTO KRYTINY JE DLOUHÁ ŽIVOTNOST A JE-LI SPRÁVNĚ PROVEDENA, I MINIMÁLNÍ ÚDRŽBA.

31 HLINÍKOVÝ PLECH MĚDĚNÝ PLECH NEREZOVÁ OCEL POZINKOVANÝ PLECH PŘÍRODNÍ NEBO S POVRCHOVOU ÚPRAVOU TITANZINKOVÝ PLECH CORTEN

32 PLASTOVÉ KRYTINY SE VYRÁBĚJÍ VE FORMĚ ŠABLON, DESEK NEBO ROLÍ. PLASTOVÉ KRYTINY SE VYRÁBÍ BUĎ RECYKLACÍ PLASTŮ (VÝHODA JE NIŽŠÍ CENA) NEBO VÝROBOU Z NOVÝCH NEPOUŽITÝCH MATERIÁLŮ (PLASTŮ) JAKO JSOU PVC, POLYKARBONÁT, POLYESTER, POLYETYLEN, ATD... PLASTOVÉ ŠABLONY SE VYRÁBĚJÍ JAKO IMITACE BŘIDLICE, DŘEVĚNÝCH DOŠKŮ A JINÝCH KRYTIN VE FORMĚ ŠABLON. VÝHODA JE NIŽŠÍ CENA A HMOTNOST OPROTI KLASICKÝM ŠABLONÁM. PLASTOVÉ KRYTINY, KTERÉ PROPOUŠTĚJÍ SVĚTLO SE Z VÝHODOU DAJÍ POUŽÍT JAKO PROSVĚTLENÍ INTERIÉRŮ (NEVYTÁPĚNÝCH PROSTOR) JAKO DOPLNĚK K JINÝM KRYTINÁM, NEBO JAKO KRYTINA NA PERGOLY, ALTÁNY, AUTOMOBILOVÁ STÁNÍ ATD.. PROTO SE OZNAČUJÍ JAKO TZV. SVĚTLOPROPUSTNÉ PLASTOVÉ KRYTINY. PVC PLASTOVÉ KRYTINY - VYNIKAJÍ SVÝMI NÍZKÝMI POŘIZOVACÍMI NÁKLADY A SNADNOU MONTÁŽÍ. PVC DESKY JSOU VELMI EFEKTIVNÍ A EKONOMICKÉ ŘEŠENÍ TAM, KDE POTŘEBUJEME KRÝT PŘED VNĚJŠÍM PROSTŘEDÍM ZA STÁLÉHO PŘÍSTUPU SVĚTLA. POLYKARBONÁTOVÉ PLASTOVÉ KRYTINY - VYSOCE KOEXTRUDOVANÁ UV OCHRANA ZVYŠUJE KVALITU A ŽIVOTNOST PC KRYTINY A MATERIÁL SE STÁVÁ VYSOCE MECHANICKY ODOLNÝM. ODOLÁVÁ PŮSOBENÍ ZÁSAD I KYSELIN. JE VŠAK TŘEBA SE VYVAROVAT PŮSOBENÍ ROZPOUŠTĚDEL. POLYESTEROVÉ(PES)PLASTOVÉ KRYTINY - U PES DESEK JE SKELNÉ VLÁKNO NAHRAZENO EFEKTIVNĚJŠÍM A ÚČELNĚJŠÍM NYLONOVÝM.DŮKAZEM SPOLEHLIVOSTI A DLOUHÉ ŽIVOTNOSTI JSOU DO DNES FUNKČNÍ STŘECHY ZE SKLOLAMINÁTOVÝCH DESEK. VELKOU VÝHODOU JE TEPLOTNÍ A MATERIÁLOVÁ STÁLOST, PEVNOST A CHEMICKÁ ODOLNOST.

33 KRYTINY VYRÁBĚNÉ RECYKLACÍ PLASTŮ CHARAKTERISTIKA KRYTIN VYRÁBĚNÝCH RECYKLACÍ PLASTŮ TYTO PLASTOVÉ KRYTINY JSOU VYRÁBĚNY ZEJMÉNA RECYKLACÍ PLASTŮ Z AUTOMOBILOVÉHO PRŮMYSLU, KABELOVÝCH IZOLACÍ, PET LAHVÍ. VLASTNOSTI STŘEŠNÍ KRYTINY Z RECYKLOVANÝCH PLASTŮ TENTO MATERIÁL JE VYSOCE ODOLNÝ JAK POVĚTRNOSTNÍM VLIVŮM, TAK I MECHANICKÉMU POŠKOZENÍ A SVÝMI VLASTNOSTMI ZNEMOŽŇUJE UCHYCENÍ A RŮSTU MECHŮ. RECYKLOVANÉ PLASTY, JIŽ JEDNOU OŠETŘENÉ PRO VENKOVNÍ POUŽITÍ SE ZNOVU PŘI VÝROBĚ KRYTIN ZUŠLECHŤUJÍ BARVIVY, UV STABILIZÁTORY A PLNIVY. MIMO JINÉ TYTO KRYTINY TLUMÍ HLUK, ODOLÁVAJÍ SLUNCI, VĚTRU, KRUPOBITÍ, MRAZU A NÁHLÝM ZMĚNÁM TEPLOT. SVĚTLOPROPUSTNÉ PLASTOVÉ KRYTINY CHARAKTERISTIKA SVĚTLOPROPUSTNÝCH PLASTOVÝCH KRYTIN SVĚTLOPROPUSTNÉ PLASTOVÉ KRYTINY SE VYRÁBĚJÍ Z RŮZNÝCH DRUHŮ MATERIÁLŮ (POLYESTERU, PVC, POLYKARBONÁTU, SKLOLAMINÁTU) KRYTINY VYRÁBĚNÉ Z PLASTŮ

34 VLÁKNOCEMENTOVÁ KRYTINA ETERNIT JE OBECNĚ ZAŽITÝ NÁZEV VLÁKNOCEMENTOVÉ STŘEŠNÍ KRYTINY, KTERÉ SE POKLÁDAJÍ NA STŘECHY VE FORMĚ ŠABLON RŮZNÝCH ROZMĚRŮ A TVARŮ. ETERNIT SE VYRÁBÍ UŽ 80 LET. VYNIKÁ SVOU OSOBITOSTÍ PŘI PROVÁDĚNÍ STŘECH A FASÁD. PRODUKTY A SYSTÉMOVÁ ŘEŠENÍ JSOU ŠETRNÉ K ŽIVOTNÍMU PROSTŘEDÍ, INOVATIVNÍ A VHODNÉ PRO RŮZNÉ APLIKACE - AŤ UŽ VE VILOVÉ ZÁSTAVBĚ, V HALÁCH NEBO VE VELKÝCH BUDOVÁCH PRO KANCELÁŘE, OBCHODNÍ A VEŘEJNÁ VYBAVENÍ. ROZMANITOST CELÉHO SYSTÉMU SE HODÍ JAK PRO TRADIČNÍ, TAK I PRO MODERNÍ STAVBY.

35

36 BITUMENOVÉ STŘEŠNÍ ŠINDELE CHARAKTERISTIKA BITUMENOVÝCH ŠINDELŮ TYTO ŠINDELE SE VYRÁBÍ Z ASFALTOVÝCH PÁSŮ S VLOŽKOU. VYSEKÁVÁNÍM SE VYRÁBĚJ RŮZNÉ TVARY. ASFALTOVÉ ŠINDELE SE SKLÁDAJÍ ZE SKELNÉ NOSNÉ VLOŽKY, TECHNOLOGICKY UPRAVENÉHO ASFALTU A KAMENNÉHO POSYPU. BITUMENOVÉ ŠINDELE JSOU K DISPOZICI V RŮZNÝCH CENOVÝCH ALE I KVALITATIVNÍCH ÚROVNÍCH. NĚKTERÉ TYPY ŠINDELŮ JSOU SAMOLEPÍCÍ. VLASTNOSTI BITUMENOVÝCH ŠINDELŮ PŘEDNOSTMI BITUMENOVÝCH ŠINDELŮ JSOU NÍZKÁ HMOTNOST, TVAROVÁ FLEXIBILITA A NÍZKÉ DOPORUČENÉ SKLONY(OD 15 ). PŘI POKLÁDCE ŠINDELŮ JE NUTNO POD ŠINDELE PROVÁDĚT PODKLADNÍ PÁS, VÝROBCI DOPORUČUJÍ SYSTÉMOVÁ ŘEŠENÍ DLE SVÉHO VÝROBNÍHO PROGRAMU. POUŽITÍ BITUMENOVÝCH ŠINDELŮ ASFALTOVÝ ŠINDEL SE HODÍ K ZASTŘEŠENÍ NOVÝCH I HISTORICKÝCH STAVEB, ALTÁNKŮ ATD.

37

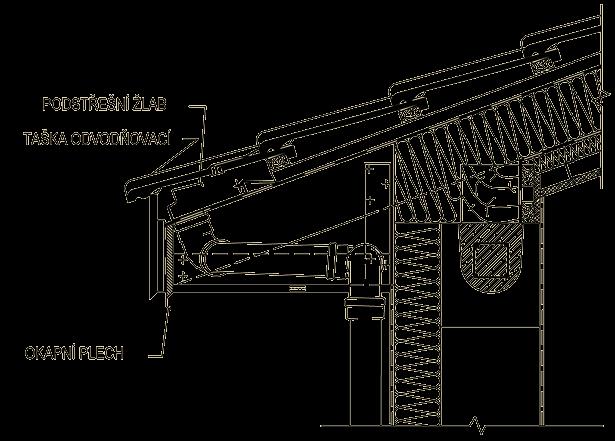

38 ODVODNĚNÍ STŘECH

39 ODVODNĚNÍ STŘECH MUSÍ BÝT NAVRŽENO TAK,ABY BYL ZAJIŠTĚN ODTOK DEŠŤOVÉ VODY DO VNITŘNÍCH NEBO VNĚJŠÍCH ODPADŮ. DEŠŤOVÉ ODPADY,KTERÉ NEÚSTÍ NA VEŘEJNOU KOMUNIKACI NEBO VEŘEJNÝ PROSTOR, MOHOU BÝT VYVEDENY NA UPRAVENÝ TERÉN. OBJEKTY SE ŠIKMÝMI / STRMÝMI / STŘECHAMI V OBLASTECH NAD 600 M NAD MOŘEM MOHOU BÝT ODVODNĚNY VNĚ BEZ STŘEŠNÍCH ŽLABŮ, VODA STÉKÁ Z OKAPŮ PŘÍMO NA UPRAVENÝ TERÉN. PŘI ODVODNĚNÍ STŘECHY BEZ STŘEŠNÍCH ŽLABŮ MÁ BÝT ŠÍŘKA VYLOŽENÍ OKAPU MIN. 900 MM.

40 SKLON ŽLABŮ A ÚŽLABÍ MINIMÁLNÍ SKLON: ŽLABY PODOKAPNÍ A NÁSTŘEŠNÍ 1 : 200 = 0,5 % ŽLABY NADŘÍMSOVÉ 1 :150 = 0,66 % ŽLABY MEZISTŘEŠNÍ A ZAATIKOVÉ 1 : 100 = 1 %

41

42

43 Okapový systém 1. Žlabové čelo 2. Žlab 3. Žlabový roh 4. Žlabová spojka 5. Žlabová spojka 6. Žlabový kotlík 7. Žlabový kout 8. Koleno 9. Svodová roura 10. Objímka roury 11. Výtokové koleno

44

45

46 Lapač splavenin,, geiger

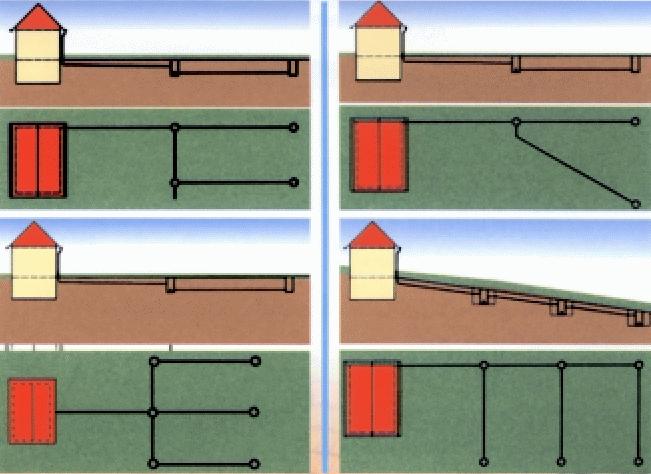

47 Odvod dešťové vody vsakem přes retenční nádrže a vsakovací koše
