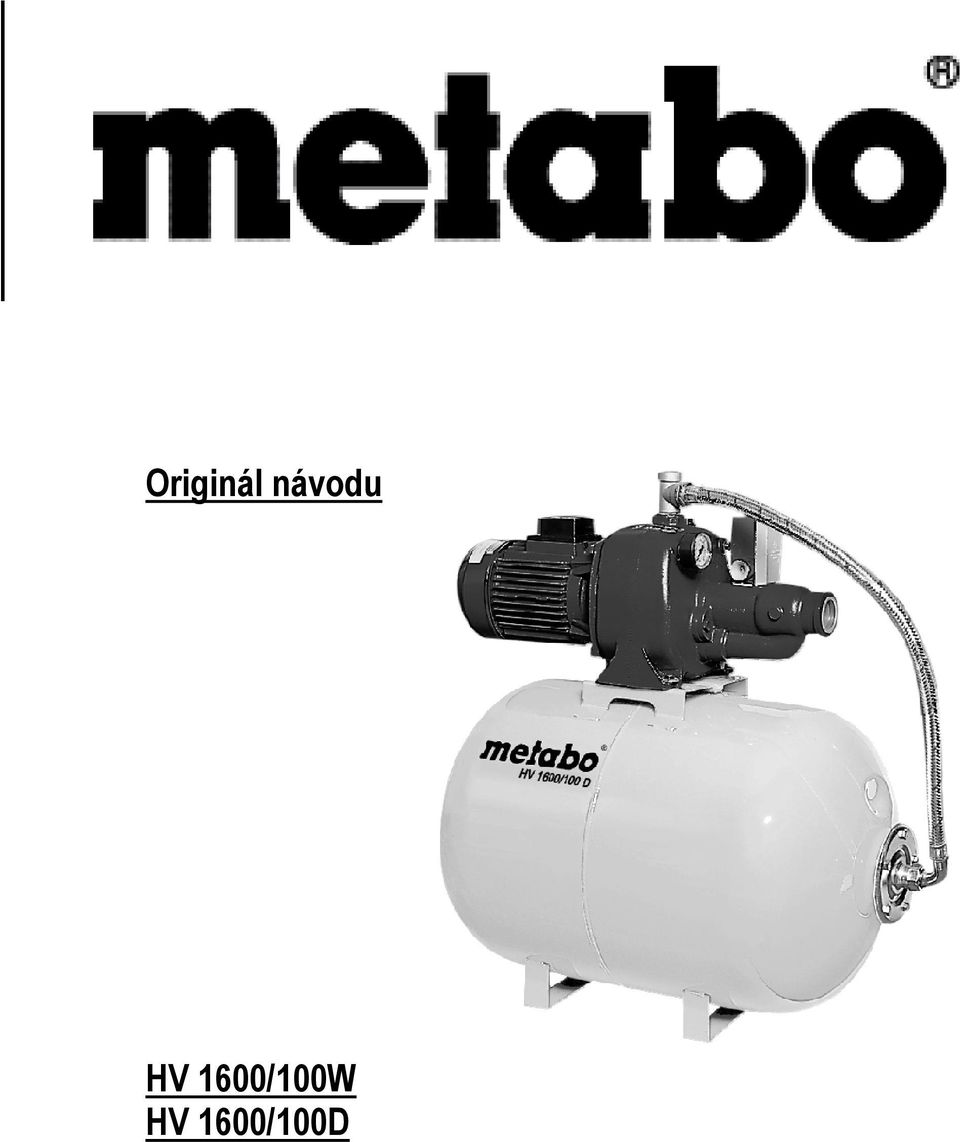

1 Originál návodu HV 1600/100W HV 1600/100D

2 Vážený zákazníku, Děkujeme Vám za důvěru, se kterou jste se při výběru elektrického nářadí obrátili na značku Metabo. Každé elektrické nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost elektrického nářadí záleží ale velkou měrou i na Vás. Dbejte, proto pokynu uvedených v Návodu k použití a přiložených dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude sloužit. 1 Všeobecně Za škody, které vznikají nevhodným použitím, nepřebírá výrobce žádnou zodpovědnost. Díky nevhodnému použití mohou na stroji nebo jeho částech, které jsou výrobcem neověřeny, vzniknout nepředvídané škody! Domácí vodárna se vyznačuje svým výkonem a nepatrným příkonem. Garance výrobku Neuvedené práce a možnosti využití vyžadují písemné povolení od firmy Metabo. S požadavkem záruky se prosím obraťte na svého prodejce. Záruční práce budou zásadně provedeny na našem autorizovaném servisu. Faktury z oprav si prosím uschovejte! Technické změny vyhrazeny! 2 Technické údaje HV 1600/100W HV 1600/100 D Průtok, max.: 9 m3/h 9 m3/h Sací výška max..: 9 m 9 m Dopravní výška.: 60 m 60 m Napětí: 1 ~ 230 V 3~230 V 3~400 V Jmenovitý příkon: 1,6 kw 1,6 kw Otáčky: 2800 U/min 2800 U/min Krytí: IP 44 IP 44 Pojistka: 16 A 16 A Kryt čerpadla: litina litina Oběhové kolo: Noryl Noryl Počet kol: 2 2 Samonasávací: ano ano Hřídel motoru: nerez ocel nerez ocel Sací přípojka: 1 1/2" 1 1/2" Tlakové připojení: 1" 1" Rozměry nádoby ca. 100 dm3 ca. 100 dm3 Hladina akustického výkonu LWA při 4 bar: 78 db(a) 78 db(a) Hladina akustického tlaku LPA na vzdálenosti 2 m: 64 db(a) 64 db(a) 3 Rozsah využití Domácí vodárny HV 1600/100W a HV 1600/100D jsou určeny především do domácnostní, na chatu nebo k zavlažování zahrad. Díky svému vysokému sacímu výkonu umožňuje vestavěné pumpě krátkou sací dobu při všech využitích. Pumpa a vzduchový zásobník nejsou vhodné pro agresivní tekutiny (např. mýdlový, prací roztok, kyseliny, benzin nebo topný olej). Příměsi jako je písek, nečistoty nebo jiné pevné částice ve vodě musejí být bezpodmínečně kvůli výkonu sání a zabudovanému filtru pumpy odstraněny. Pozor! Písek/jemný písek ničí těsnění pumpy. Příměsi jako je písek, nečistoty nebo jiné pevné částice ve vodě musejí být bezpodmínečně kvůli výkonu sání a zabudovanému filtru pumpy odstraněny. Tím se vyhnete poškození pumpy. Domácí vodárna není určena k odsávání fekálií nebo pro využití v čističce, odpadech nebo v hornictví apod.

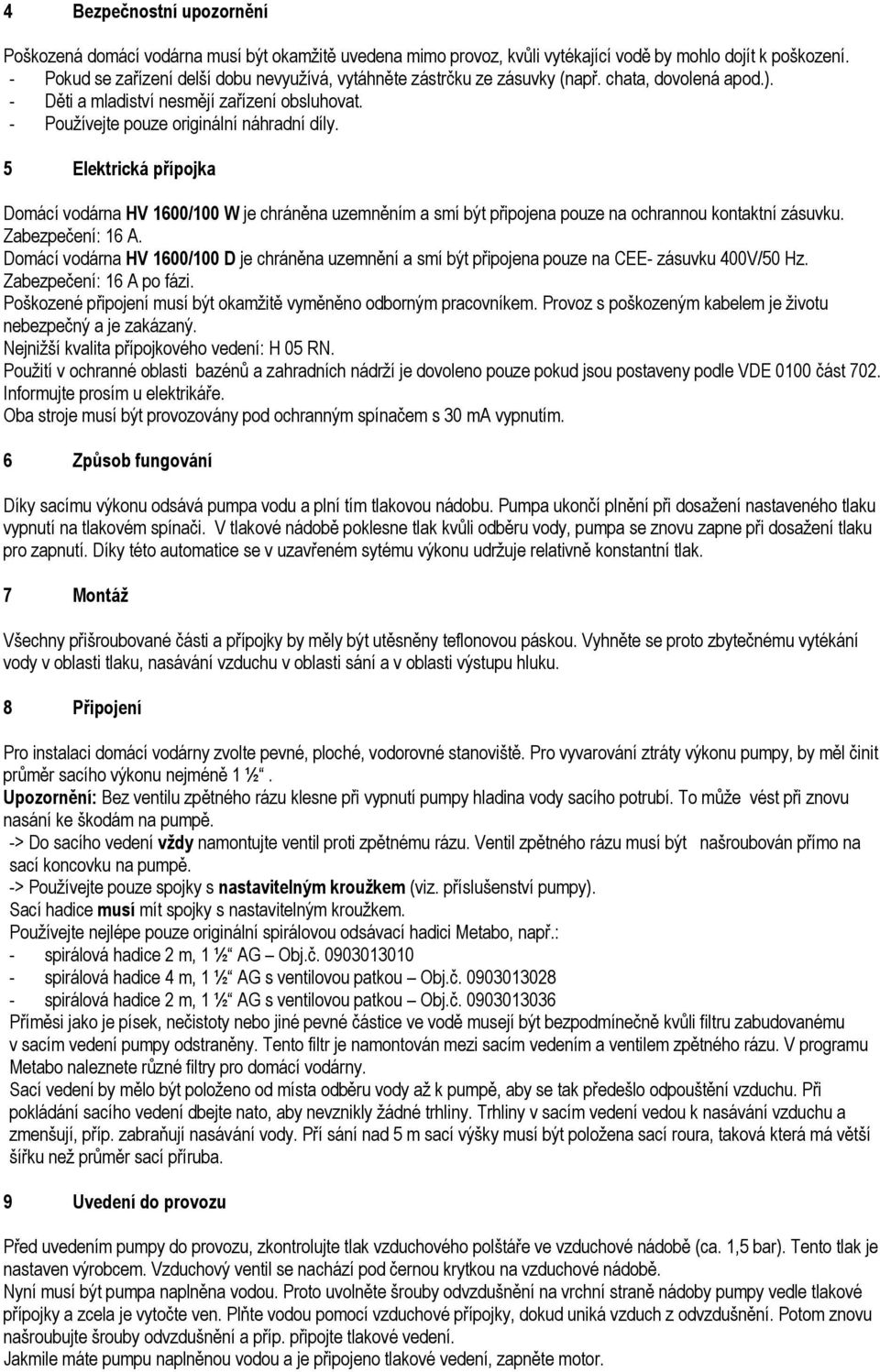

3 4 Bezpečnostní upozornění Poškozená domácí vodárna musí být okamžitě uvedena mimo provoz, kvůli vytékající vodě by mohlo dojít k poškození. - Pokud se zařízení delší dobu nevyužívá, vytáhněte zástrčku ze zásuvky (např. chata, dovolená apod.). - Děti a mladiství nesmějí zařízení obsluhovat. - Používejte pouze originální náhradní díly. 5 Elektrická přípojka Domácí vodárna HV 1600/100 W je chráněna uzemněním a smí být připojena pouze na ochrannou kontaktní zásuvku. Zabezpečení: 16 A. Domácí vodárna HV 1600/100 D je chráněna uzemnění a smí být připojena pouze na CEE- zásuvku 400V/50 Hz. Zabezpečení: 16 A po fázi. Poškozené připojení musí být okamžitě vyměněno odborným pracovníkem. Provoz s poškozeným kabelem je životu nebezpečný a je zakázaný. Nejnižší kvalita přípojkového vedení: H 05 RN. Použití v ochranné oblasti bazénů a zahradních nádrží je dovoleno pouze pokud jsou postaveny podle VDE 0100 část 702. Informujte prosím u elektrikáře. Oba stroje musí být provozovány pod ochranným spínačem s 30 ma vypnutím. 6 Způsob fungování Díky sacímu výkonu odsává pumpa vodu a plní tím tlakovou nádobu. Pumpa ukončí plnění při dosažení nastaveného tlaku vypnutí na tlakovém spínači. V tlakové nádobě poklesne tlak kvůli odběru vody, pumpa se znovu zapne při dosažení tlaku pro zapnutí. Díky této automatice se v uzavřeném sytému výkonu udržuje relativně konstantní tlak. 7 Montáž Všechny přišroubované části a přípojky by měly být utěsněny teflonovou páskou. Vyhněte se proto zbytečnému vytékání vody v oblasti tlaku, nasávání vzduchu v oblasti sání a v oblasti výstupu hluku. 8 Připojení Pro instalaci domácí vodárny zvolte pevné, ploché, vodorovné stanoviště. Pro vyvarování ztráty výkonu pumpy, by měl činit průměr sacího výkonu nejméně 1 ½. Upozornění: Bez ventilu zpětného rázu klesne při vypnutí pumpy hladina vody sacího potrubí. To může vést při znovu nasání ke škodám na pumpě. -> Do sacího vedení vždy namontujte ventil proti zpětnému rázu. Ventil zpětného rázu musí být našroubován přímo na sací koncovku na pumpě. -> Používejte pouze spojky s nastavitelným kroužkem (viz. příslušenství pumpy). Sací hadice musí mít spojky s nastavitelným kroužkem. Používejte nejlépe pouze originální spirálovou odsávací hadici Metabo, např.: - spirálová hadice 2 m, 1 ½ AG Obj.č spirálová hadice 4 m, 1 ½ AG s ventilovou patkou Obj.č spirálová hadice 2 m, 1 ½ AG s ventilovou patkou Obj.č Příměsi jako je písek, nečistoty nebo jiné pevné částice ve vodě musejí být bezpodmínečně kvůli filtru zabudovanému v sacím vedení pumpy odstraněny. Tento filtr je namontován mezi sacím vedením a ventilem zpětného rázu. V programu Metabo naleznete různé filtry pro domácí vodárny. Sací vedení by mělo být položeno od místa odběru vody až k pumpě, aby se tak předešlo odpouštění vzduchu. Při pokládání sacího vedení dbejte nato, aby nevznikly žádné trhliny. Trhliny v sacím vedení vedou k nasávání vzduchu a zmenšují, příp. zabraňují nasávání vody. Pří sání nad 5 m sací výšky musí být položena sací roura, taková která má větší šířku než průměr sací příruba. 9 Uvedení do provozu Před uvedením pumpy do provozu, zkontrolujte tlak vzduchového polštáře ve vzduchové nádobě (ca. 1,5 bar). Tento tlak je nastaven výrobcem. Vzduchový ventil se nachází pod černou krytkou na vzduchové nádobě. Nyní musí být pumpa naplněna vodou. Proto uvolněte šrouby odvzdušnění na vrchní straně nádoby pumpy vedle tlakové přípojky a zcela je vytočte ven. Plňte vodou pomocí vzduchové přípojky, dokud uniká vzduch z odvzdušnění. Potom znovu našroubujte šrouby odvzdušnění a příp. připojte tlakové vedení. Jakmile máte pumpu naplněnou vodou a je připojeno tlakové vedení, zapněte motor.

4 Nikdy domácí vodárnu nezapínejte nenaplněnou! Jinak by došlo k zničení těsnění pumpy (chod na sucho). Pokud je dosaženo nastaveného tlaku, pumpa se automaticky vypne. Pozor! Vaše zařízení by nemělo být umístěno v místnosti, kde hrozí promrznutí, před nástupem prvních mrazů, jednejte následovně: - Vytáhněte zástrčku ze zásuvky! - Z tlakového vedení zařízení odstraňujte vodu tak dlouho dokud nepřestane voda vytékat. - Pumpu pomocí uzavíracích šroubů naprosto vyprázdněte (na spodní straně nádoby pumpy). - Ujistěte se, že jsou sací a tlakové vedení bez obsahu vody. 10 Údržba Domácí vodárny HV 1600/100 W, HV 1600/100 D jsou bez údržbové stroje. Přesto musejí být provedeny následující pravidelné přezkoušení: - Zkontrolujte zařízení zda těsní. - Zkontrolujte vzduchový polštář v tlakové nádobě. (ca. 2,5 bar). 11 Kontrolka tlaku Automatický tlakový spínač stroje byl ve výrobě nastaven na určitý tlak pro vypnutí (ca. 3,5-5 bar). Kvůli stárnutí pružiny by se měl tlak pro vypnutí změnit, musí být nově nastaven na kontrolce tlaku. Tlak pro vypnutí nesmí překročit 5 bar. 12 Od str aně ní por uch Před každou údržbou a opravou bezpodmínečně vytáhněte zástrčku ze zásuvky. Příčinu chyby na zařízení smí analyzovat pouze odborník. Porucha Příčina Odstranění Pumpa více nesaje - Sací výška je příliš vysoká Sací výška smí činit nejvýše 9 m. - Zaseknutý ventil zpětného rázu Ventil zpětného rázu obnovte nebo vyměňte. - Sací vedení netěsní Utěsněte sací vedení. - Těsnící kroužek netěsní - Vyměňte těsnící kroužek. Pumpa nevyrábí žádný tlak - Paprsková trubka s tryskou se protrhla. Vyměňte (není aktivován tlakový spínač) paprskovou trubku s tryskou. - Zdeformovaná přepravní ko la. Vyměňte přepravní kola. - Oběžná kola jsou ucpaná. Oběžná kola vyčistěte nebo vyměňte. - Tryska je zacpaná. Vyčistěte trysku.

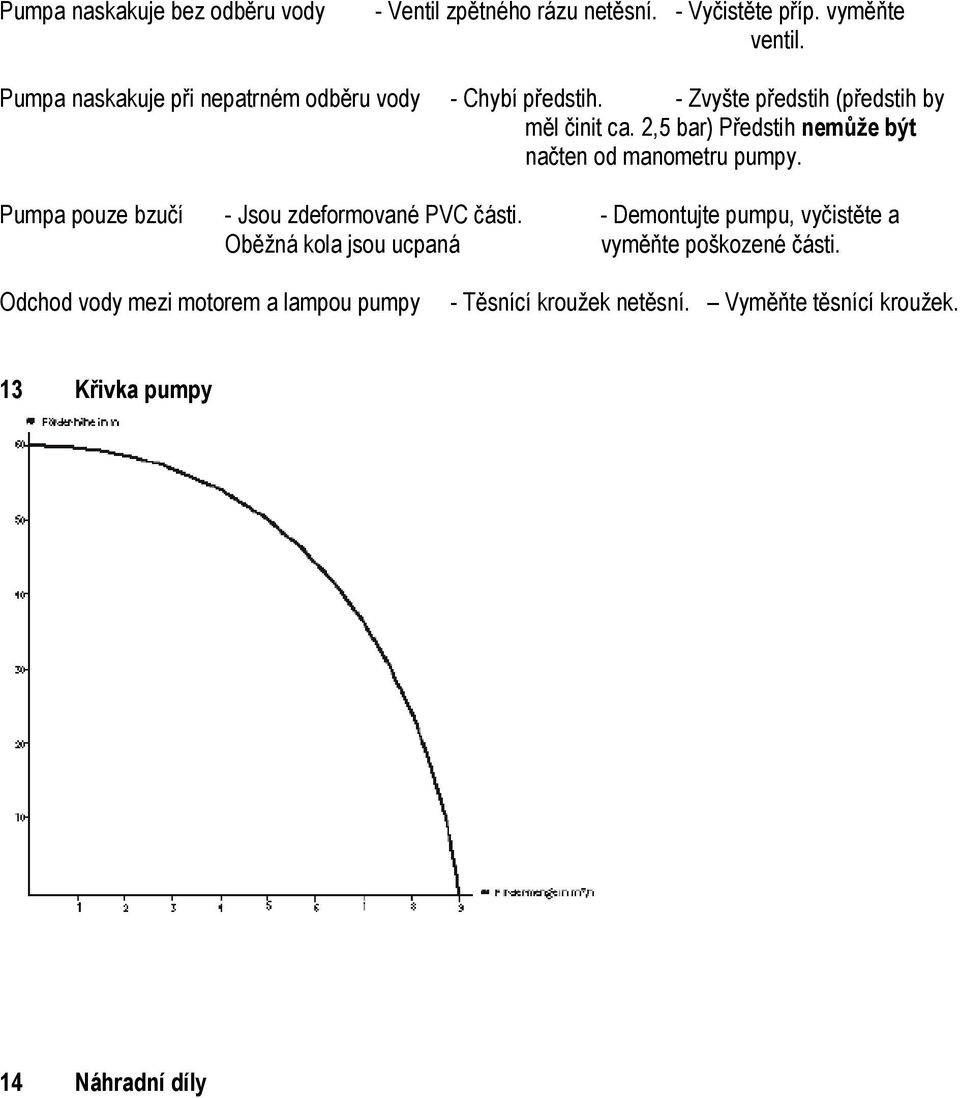

5 Pumpa naskakuje bez odběru vo dy - Ventil zpětného rázu netěsní. - Vyčistěte příp. vyměňte ventil. Pumpa naskakuje při nepatrném odběru vody - Chybí předstih. - Zvyšte předstih (předstih by měl činit c a. 2,5 bar) Předstih nemůže být načten od manometru pumpy. Pumpa pouze bzučí - Jsou zdeformované PVC části. - Demontujte pumpu, vyčistěte a Oběžná kola jsou ucpaná vyměňte poškozené části. Odchod vody mezi motorem a lampou pumpy - Těsnící kroužek netěsní. Vyměňte těsnící kroužek. 13 Křivka pumpy 14 Náhradní díly

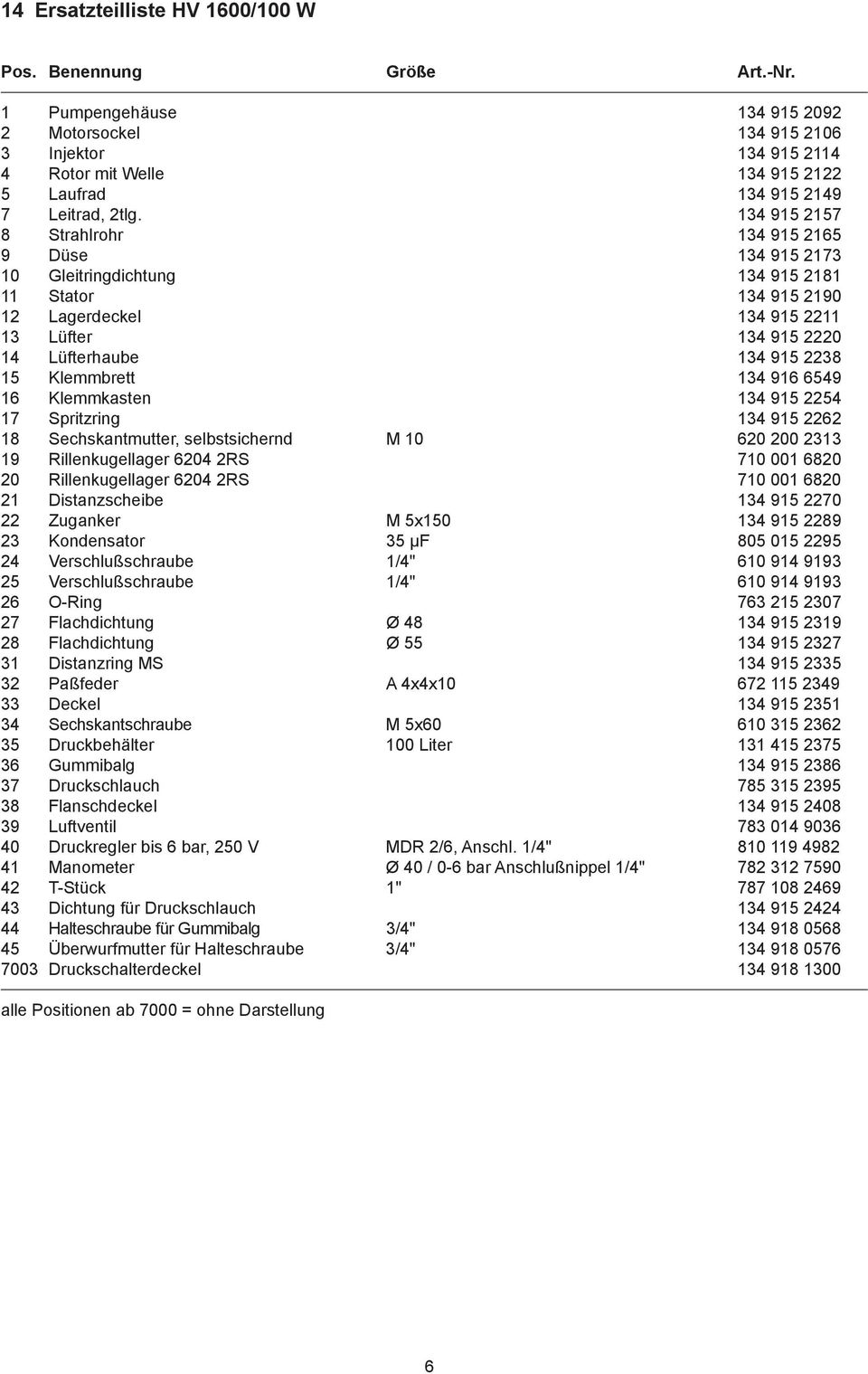

6 14 Ersatzteilliste HV 1600/100 W Pos. Benennung Größe Art.-Nr. 1 Pumpengehäuse Motorsockel Injektor Rotor mit Welle Laufrad Leitrad, 2tlg Strahlrohr Düse Gleitringdichtung Stator Lagerdeckel Lüfter Lüfterhaube Klemmbrett Klemmkasten Spritzring Sechskantmutter, selbstsichernd M Rillenkugellager RS Rillenkugellager RS Distanzscheibe Zuganker M 5x Kondensator 35 μf Verschlußschraube 1/4" Verschlußschraube 1/4" O-Ring Flachdichtung Ø Flachdichtung Ø Distanzring MS Paßfeder A 4x4x Deckel Sechskantschraube M 5x Druckbehälter 100 Liter Gummibalg Druckschlauch Flanschdeckel Luftventil Druckregler bis 6 bar, 250 V MDR 2/6, Anschl. 1/4" Manometer Ø 40 / 0-6 bar Anschlußnippel 1/4" T-Stück 1" Dichtung für Druckschlauch Halteschraube für Gummibalg 3/4" Überwurfmutter für Halteschraube 3/4" Druckschalterdeckel alle Positionen ab 7000 = ohne Darstellung 6

7 Explosionszeichnung HV 1600/100 W 7
