INTERFACE-TERMINAL MOBILNÍ Údaje pro objednání na stranách

Transkript

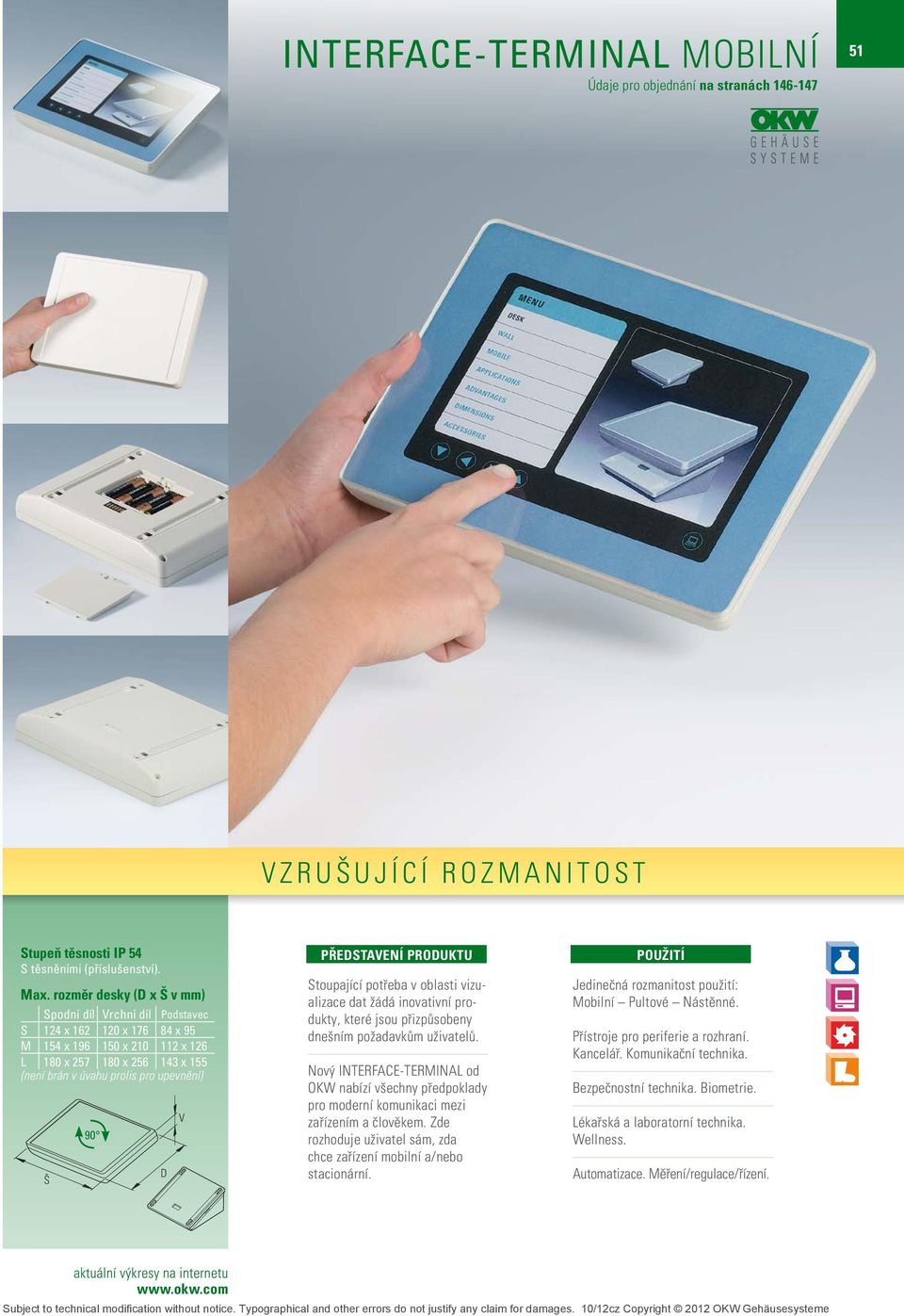

1 NTERFACE-TERMNAL MOBLNÍ 51 VZRUŠUJÍCÍ ROZMANTOST Stupeň těsnosti P 54 S těsněními (příslušenství). Max. rozměr desky (D x Š v mm) Spodní díl Vrchní díl Podstavec S 124 x x x 95 M 154 x x x 126 L 180 x x x 155 (není brán v úvahu prolis pro upevnění) Š D V PŘEDSTAVENÍ PRODUKTU Stoupající potřeba v oblasti vizualizace dat žádá inovativní produkty, které jsou přizpůsobeny dnešním požadavkům uživatelů. Nový NTERFACE-TERMNAL od OKW nabízí všechny předpoklady pro moderní komunikaci mezi zařízením a člověkem. Zde rozhoduje uživatel sám, zda chce zařízení mobilní a/nebo stacionární. POUŽTÍ Jedinečná rozmanitost použití: Mobilní Pultové Nástěnné. Přístroje pro periferie a rozhraní. Kancelář. Komunikační technika. Bezpečnostní technika. Biometrie. Lékařská a laboratorní technika. Wellness. Automatizace. Měření/regulace/řízení. aktuální výkresy na internetu

2 52 interface-terminal MOBLNÍ/ODKLÁDÁNÍ PŘÍJEMNÝ NA DOTEK MOBLNÍ Maximální mobilita a nezávislost. Volitelně bez/s přihrádkou na baterie (5 x AA) s přístupem zvenčí, vč. ochrany proti pólování a přetáčení. Uživatelsky optimální design s příjemně plochým provedením v oblasti držadla. Prohlubně pro prsty na spodním díle zajišťují bezpečné držení. Dle výběru s plochým nebo vysokým spodním dílem pro individuální montážní konfiguraci, rozhraní, vstupy/výstupy kabelů atd. NABÍJENÍ/PŘENÁŠENÍ Snadný přenos dat a nabíjecího proudu. Kontakty jako příslušenství. Pouzdro dle výběru k zavěšení (pultové použití) nebo NOVĚ: podstavec se zarážkovým mechanismem pro zabezpečené pultové a nástěnné aplikace. Kromě toho je nyní k dostání i plochý nástěnný držák pro odkládání/ kontaktování. Odkládání pouzdra podle požadavku orientováno podélně nebo na šířku. Podstavec nabízí dostatek místa pro elektroniku. Max. velikosti displeje S 6,4" / 16 cm M 8,4" / 21 cm L 10,4" / 26 cm NTERFACE-TERMNAL nabízí dostatek místa pro velkoplošné dotykové displeje. Je předurčen k tomu, aby ovládání bylo pro uživatele co nejpohodlnější. Neboť na dotykové obrazovce je možno procesy zobrazit interaktivně. Velkou výhodou je jednoduché intuitivní ovládání a perfektní navigace.

3 NTERFACE-TERMNAL PULT 53 DOBRÁ OBSLUHA Stupeň těsnosti P 54 S těsněními (příslušenství). Max. rozměr desky (D x Š v mm) Spodní díl Vrchní díl Podstavec S 124 x x x 95 M 154 x x x 126 L 180 x x x 155 (není brán v úvahu prolis pro upevnění) Š D V ERGONOMCKÝ Obslužná plocha má sklon 20. Ergonomicky výhodné při obsluze a odečítání ať již při uspořádání podélném či na šířku. Pryžové nožky obsažené v rozsahu dodávky dávají stolním přístrojům bezpečnou stabilitu. VARANTY S PODSTAVCEM Z různých komponent se dají sestavit individuální pultová pouzdra upravená podle konfigurace konstrukčních částí. Pouzdro je dle výběru sešroubováno s podstavcem (pultem). Šroubový spoj mimo viditelnou oblast. Alternativně pouzdro spočívá na podstavci (pult/stěna). V případě potřeby zajištění prostřednictvím uzavření otočnou západkou. aktuální výkresy na internetu

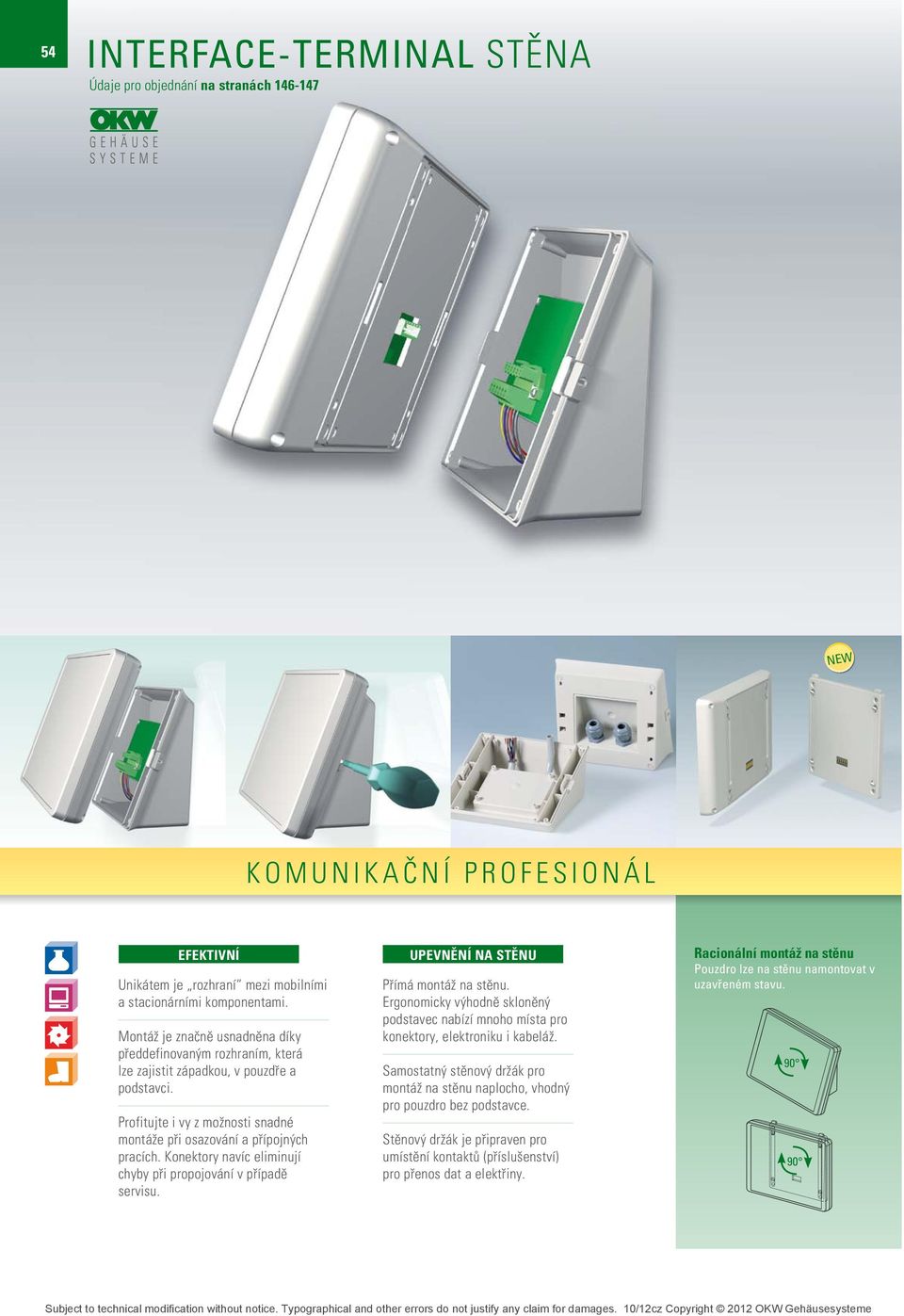

4 54 interface-terminal STĚNA KOMUNKAČNÍ PROFESONÁL EFEKTVNÍ Unikátem je rozhraní mezi mobilními a stacionárními komponentami. Montáž je značně usnadněna díky předdefinovaným rozhraním, která lze zajistit západkou, v pouzdře a podstavci. Profitujte i vy z možnosti snadné montáže při osazování a přípojných pracích. Konektory navíc eliminují chyby při propojování v případě servisu. UPEVNĚNÍ NA STĚNU Přímá montáž na stěnu. Ergonomicky výhodně skloněný podstavec nabízí mnoho místa pro konektory, elektroniku i kabeláž. Samostatný stěnový držák pro montáž na stěnu naplocho, vhodný pro pouzdro bez podstavce. Stěnový držák je připraven pro umístění kontaktů (příslušenství) pro přenos dat a elektřiny. Racionální montáž na stěnu Pouzdro lze na stěnu namontovat v uzavřeném stavu.

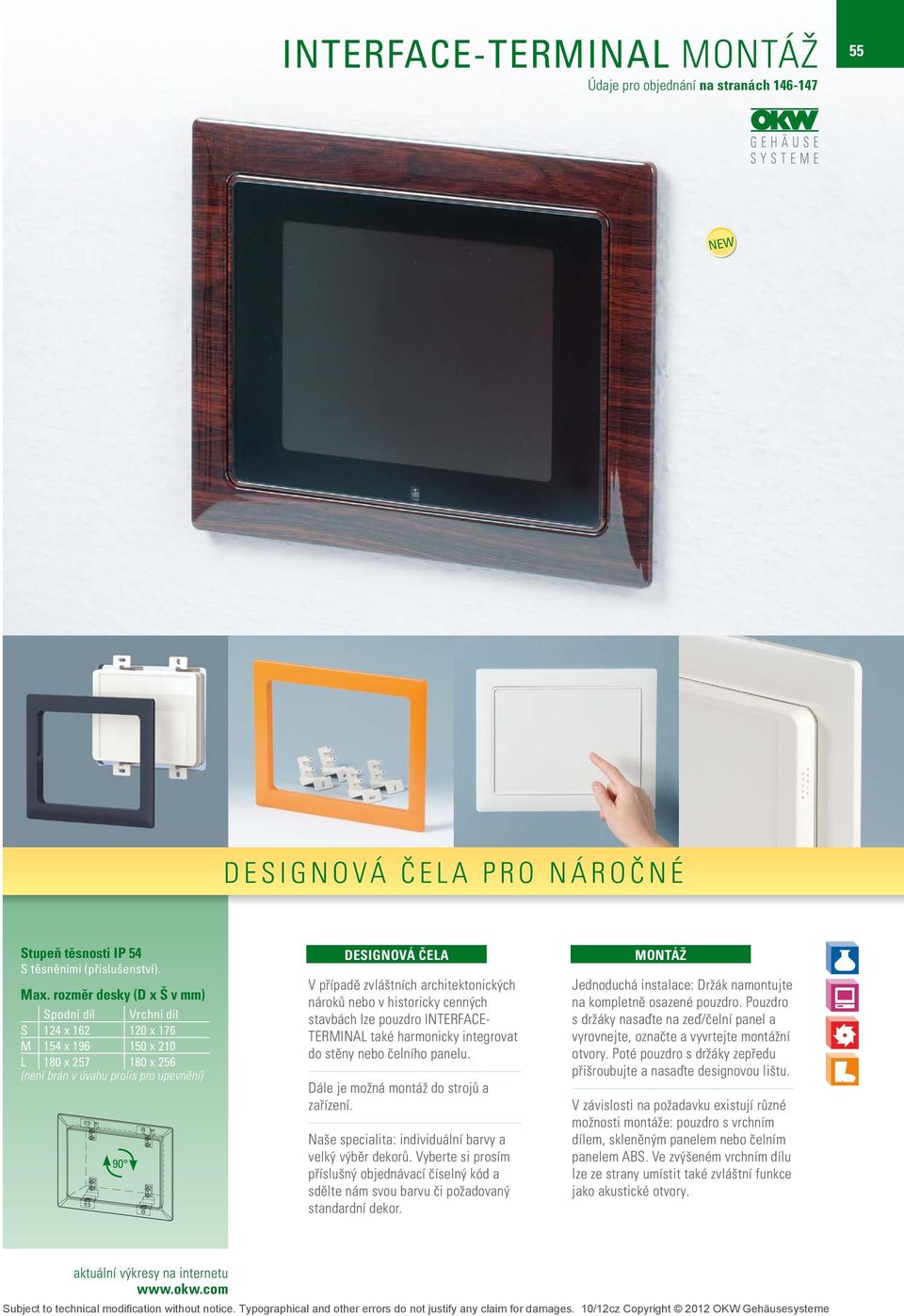

5 NTERFACE-TERMNAL MONTÁŽ 55 DESGNOVÁ ČELA PRO NÁROČNÉ Stupeň těsnosti P 54 S těsněními (příslušenství). Max. rozměr desky (D x Š v mm) Spodní díl Vrchní díl S 124 x x 176 M 154 x x 210 L 180 x x 256 (není brán v úvahu prolis pro upevnění) DESGNOVÁ ČELA V případě zvláštních architektonických nároků nebo v historicky cenných stavbách lze pouzdro NTERFACE- TERMNAL také harmonicky integrovat do stěny nebo čelního panelu. Dále je možná montáž do strojů a zařízení. Naše specialita: individuální barvy a velký výběr dekorů. Vyberte si prosím příslušný objednávací číselný kód a sdělte nám svou barvu či požadovaný standardní dekor. MONTÁŽ Jednoduchá instalace: Držák namontujte na kompletně osazené pouzdro. Pouzdro s držáky nasaďte na zeď/čelní panel a vyrovnejte, označte a vyvrtejte montážní otvory. Poté pouzdro s držáky zepředu přišroubujte a nasaďte designovou lištu. V závislosti na požadavku existují různé možnosti montáže: pouzdro s vrchním dílem, skleněným panelem nebo čelním panelem ABS. Ve zvýšeném vrchním dílu lze ze strany umístit také zvláštní funkce jako akustické otvory. aktuální výkresy na internetu

6 146 NTERFACE-TERMNAL nformace na stranách systémové komponenty h vrchní díl i čelní deska Al j čelní deska ABS k skleněný panel DESGN ČELNÍ STRANY DESGN ČELNÍ STRANY úchytné sloupky sníženy SPODNÍ DÍL PROVEDENÍ a SPODNÍ DÍL provedení UZAVŘENÍ POUZDRA SPODNÍ DÍL moblní / NÁSTĚnné pultové / NÁSTĚnné pultové b bateriové pouzdro a kryt c deska spodní s uchycením d deska spodní s náklapnými lištami e podstavec (pult) f podstavec (dobíjecí stanice, odložení pouzdra) nebo l nástěnný úchyt g podstavec (pultový/nástěnný) vaše využití / minimální sestava Mobilní s bateriovým pouzdrem 5 x AA. a b i Mobilní bez bateriového pouzdra a c i Mobilní se základnou a s bateriovým pouzdrem 5 x AA. Kontakty jako příslušenství. a b f i Mobilní s bateriovým pouzdrem 5 x AA a nástěnný úchyt jako dobíjecí stanice. deální také pro ploché nástěnné varianty. Kontakty jako příslušenství. a b l i Mobilní bez bateriového pouzdra a nástěnného úchytu pro odložení pouzdra. deální také pro ploché nástěnné varianty. a c l i Pultové / Nástěnné. Pouzdro se naklapne na podstavec, případně možno zajistit otočným zámkem. a d g i K montáži. Na stěnu, na čelní desku, do strojů a zařízení. a d p i (d není nutné) Pultové. Spodní díl sešroubovaný s podstavcem. a e i Mobilní se základnou bez bateriového pouzdra a c f i i Provedení čelní strany dle výběru (samostatná položka h - k) Poznámka: Montáž ovládací plochy orientována dle použití na délku nebo na šířku; Orientace montáže bateriového pouzdra (b) / desky dna (c, d) přiměřeně zohlednit, viz montážní návod na internetu

7 Nterface-terminal nformace na stranách NTERFACE-TERMNAL objednací číslo NTERFACE-TERMNAL S Pouzdro (odlišnost verze a viz provedení čelní strany) ABS (UL 94 HB), šedobílá RAL 9002, rozměry v mm (D x Š x V) objednací číslo NTERFACE-TERMNAL M objednací číslo NTERFACE-TERMNAL L a Spodní díl plochý B (135 x 190 x 24,5) vysoký B (135 x 190 x 34,5) B (135 x 190 x 24,5) B (135 x 190 x 34,5) B (165 x 225 x 25,5) B (165 x 225 x 35,5) B (165 x 225 x 25,5) B (165 x 225 x 35,5) B (195 x 275 x 26,5) B (195 x 275 x 36,5) Uzavření pouzdra spodní díl nutný dle provedení položka ABS (UL 94 HB), šedobílá RAL 9002, rozměry v mm (D x Š x V) S M L b Bateriové pouzdro a kryt, kontakty pozinkovány 5 x AA B B B c Deska spodní s uchycením B B B d Deska spodní s náklapnými lištami B B B B (195 x 275 x 26,5) B (195 x 275 x 36,5) e Podstavec (pult) s krytkami, pro kombinace s otevřeným spodním dílem a (k sešroubování* 1 ) f Podstavec (dobíjecí stanice, odložení pouzdra) s krytem podstavce a krycími lištami, pro kombinace a se b nebo c (k zavěšení/zajištění* 2 ) B (123 x 123 x 53) B (153 x 153 x 63) B (183 x 183 x 73) B x 123 x 60 B x 153 x 70 B (183 x 183 x 80) g Podstavec (pult/nástěnný) s klipsem a otočným uzávěrem, pro kombinace a se d (k zajištění) l Nástěnný úchyt se záklapným mechanizmem, pro kombinace a s b nebo c, není vhodný pro pouzdra s podstavcem B (123 x 123 x 53) B (153 x 153 x 63) B (183 x 183 x 73) B B B Design čelní strany vhodný pro spodní díl S vhodný pro spodní díl M vhodný pro spodní díl L h Vrchní díl ABS (UL 94 HB), šedobílá RAL 9002 i Čelní deska Al, matně eloxovaný j Čelní deska ABS (UL 94 HB) šedobílá RAL 9002 k Skleněný panel bez potisku* 3 max. rozměr fólie v mm max. rozměr fólie v mm B x 190 x x 162 B ,5 x 186,5 x 2 B ,7 x 186,7 x 3 184,0 x 128,9 B ,7 x 183,7 x 4 m n o p B x 225 x x 197 B ,5 x 221,5 x 2 B ,7 x 221,7 x 3 218,8 x 158,7 B ,7 x 218,7 x 4 B x 275 x x 247 B ,5 x 271,5 x 2 NTERFACE-TERMNAL příslušenství položka S M L B ,7 x 271,7 x 3 269,0 x 188,8 B ,7 x 268,7 x 4 m Kontakty, samec pro f, 6-ti pólové* 1 A A A Kontakte, samice pro b nebo c, 6-ti pólové* 1 A A A n Těsnění, spodní díl čelně o Těsnění, spodní díl podstavec/spodní deska/bateriové pouzdro o Těsnění podstavec s krytem podstavec (f) p Montážní sada pro zástavbu plochá * 4 šedobílá, RAL 9002 barva podle individuálního požadavku (lakování) se standardním dekorem na přání (vodní potisk) p Montážní sada pro zástavbu vysoká * 4 šedobílá, RAL 9002 barva podle individuálního požadavku (lakování) se standardním dekorem na přání (vodní potisk) B B B B B B B B B B B B B L B L B L B W B W B W B B B B L B L B L B W B W B W * 1 Vrtání nutné, montážní návod viz internet * 2 Vhodný záklapný mechanizmus pro nástěnné použití a při použití kontaktů (příslušenství). * 3 Sada se samolepící fólií a úchytným rámem; skleněná deska s individuálním potiskem, přizpůsobeno na Váš viditelný výřez displeje a také k zakrytí lepící plochy, na vyžádání. * 4 Pro montáž pouzdra na stěnu, na čelní desku, do strojů nebo zařízení; úchyt přizpůsoben spodnímu dílu nízkému nebo vysokému (pouze v kombinaci se spodní deskou d) nebo možné použití otevřené zadní části pouzdra; designový kryt k nasazení - vhodný pro design čelní strany a ; montážní návod na internetu Sdělte nám, prosím, požadovanou barvu a standardní dekor (viz internet)!
