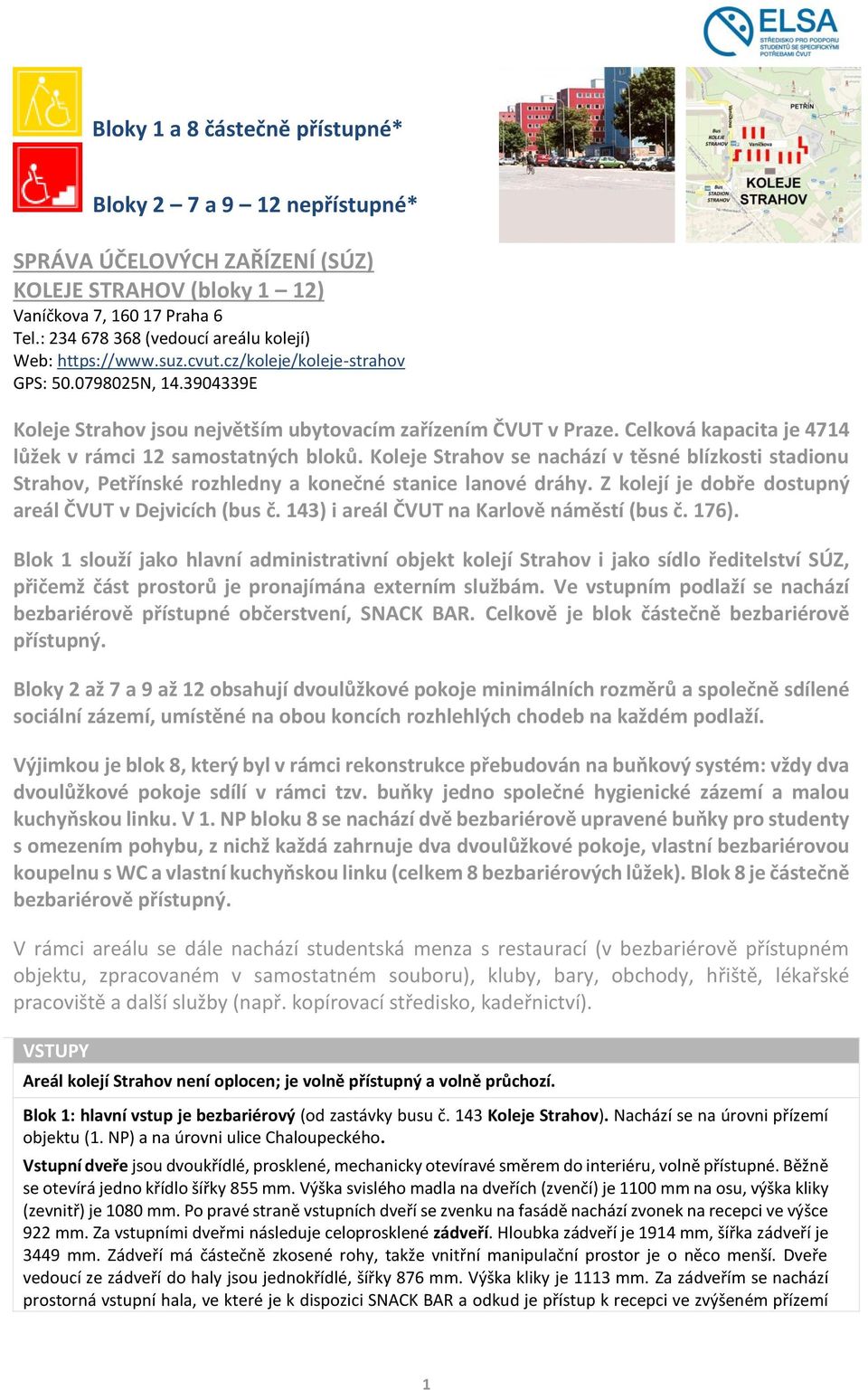

1 Bloky 1 a 8 částečně přístupné* Bloky 2 7 a 9 12 nepřístupné* SPRÁVA ÚČELOVÝCH ZAŘÍZENÍ (SÚZ) KOLEJE STRAHOV (bloky 1 12) Vaníčkova 7, Praha 6 Tel.: (vedoucí areálu kolejí) Web: GPS: N, E Koleje Strahov jsou největším ubytovacím zařízením ČVUT v Praze. Celková kapacita je 4714 lůžek v rámci 12 samostatných bloků. Koleje Strahov se nachází v těsné blízkosti stadionu Strahov, Petřínské rozhledny a konečné stanice lanové dráhy. Z kolejí je dobře dostupný areál ČVUT v Dejvicích (bus č. 143) i areál ČVUT na Karlově náměstí (bus č. 176). Blok 1 slouží jako hlavní administrativní objekt kolejí Strahov i jako sídlo ředitelství SÚZ, přičemž část prostorů je pronajímána externím službám. Ve vstupním podlaží se nachází bezbariérově přístupné občerstvení, SNACK BAR. Celkově je blok částečně bezbariérově přístupný. Bloky 2 až 7 a 9 až 12 obsahují dvoulůžkové pokoje minimálních rozměrů a společně sdílené sociální zázemí, umístěné na obou koncích rozhlehlých chodeb na každém podlaží. Výjimkou je blok 8, který byl v rámci rekonstrukce přebudován na buňkový systém: vždy dva dvoulůžkové pokoje sdílí v rámci tzv. buňky jedno společné hygienické zázemí a malou kuchyňskou linku. V 1. NP bloku 8 se nachází dvě bezbariérově upravené buňky pro studenty s omezením pohybu, z nichž každá zahrnuje dva dvoulůžkové pokoje, vlastní bezbariérovou koupelnu s WC a vlastní kuchyňskou linku (celkem 8 bezbariérových lůžek). Blok 8 je částečně bezbariérově přístupný. V rámci areálu se dále nachází studentská menza s restaurací (v bezbariérově přístupném objektu, zpracovaném v samostatném souboru), kluby, bary, obchody, hřiště, lékařské pracoviště a další služby (např. kopírovací středisko, kadeřnictví). VSTUPY Areál kolejí Strahov není oplocen; je volně přístupný a volně průchozí. Blok 1: hlavní vstup je bezbariérový (od zastávky busu č. 143 Koleje Strahov). Nachází se na úrovni přízemí objektu (1. NP) a na úrovni ulice Chaloupeckého. Vstupní dveře jsou dvoukřídlé, prosklené, mechanicky otevíravé směrem do interiéru, volně přístupné. Běžně se otevírá jedno křídlo šířky 855 mm. Výška svislého madla na dveřích (zvenčí) je 1100 mm na osu, výška kliky (zevnitř) je 1080 mm. Po pravé straně vstupních dveří se zvenku na fasádě nachází zvonek na recepci ve výšce 922 mm. Za vstupními dveřmi následuje celoprosklené zádveří. Hloubka zádveří je 1914 mm, šířka zádveří je 3449 mm. Zádveří má částečně zkosené rohy, takže vnitřní manipulační prostor je o něco menší. Dveře vedoucí ze zádveří do haly jsou jednokřídlé, šířky 876 mm. Výška kliky je 1113 mm. Za zádveřím se nachází prostorná vstupní hala, ve které je k dispozici SNACK BAR a odkud je přístup k recepci ve zvýšeném přízemí 1

2 (o půl patra výše, než je vstupní hala; 1. NP) a k bezbariérovému WC na úrovni polosuterénu (o šest schodišťových stupňů níže, než je vstupní hala; 1. PP). Další bezbariérový vstup se nachází naproti hlavnímu vstupu, z opačné strany vstupní haly v přízemí (přístupný po chodníku z ulice Jezdecká, od zastávky busu č. 176 Stadion Strahov). Vstupní dveře jsou dvoukřídlé, prosklené, mechanicky otevíravé směrem do vstupní haly. Běžné se otevírá jedno křídlo šířky 842 mm. Výška svislého madla na osu (zvenčí) je 1100 mm, výška kliky (zevnitř) je 1114 mm. Dveře i postranní prosklená pevná křídla jsou opatřeny jedním kontrastním pruhem ve výšce 1418 mm na osu. Další vstup do bloku 1 (z ulice Jezdecká) není bezbariérový ke vstupním dveřím se stoupá po venkovním nekrytém schodišti (13 stupňů; bez mezipodesty). Recepce se nachází o půl patra výše, než je vstup a vstupní hala, na úrovni zvýšeného přízemí (1. NP). Přístup k recepci je pomocí bezbariérové svislé plošiny, umístěné vedle schodiště viz odstavec VÝTAHY. Výška pultu recepce je po celé délce 1242 mm. Recepce je dostatečně osvětlena. Není zde možnost indukčního poslechu. Mezi recepcí a schodištěm se nachází dva info stojany s displeji ve výšce 890 mm. Blok 8: k dispozici jsou dva bezbariérové vedlejší vstupy. Oba se nachází na bočních (tj. kratších) fasádách; jeden na severní fasádě (směrem k centrálnímu parkovišti), druhý na jižní fasádě (směrem k menze). Oba vstupy jsou tvořeny betonovými, venkovními, nekrytými rampami, ústícími ke vstupním dveřím, odkud je v obou případech přímý přístup do chodby v 1. NP. Rampa u severní fasády (bez mezipodesty) má rozměry: délka cca 10 m, čistá šířka mezi zábradlím 1468 mm, překonává výšku 110 mm, má mírný sklon 1,75%. Rampa je z obou stran opatřena zábradlím, výšky 949 mm, a spodní vodící tyčí, ve výšce 342 mm. Zábradlí blíže k fasádě není osazeno přes celou délku rampy, ale začíná až u fasády, cca 3 m od dolního konce rampy. Rampa ústí na betonovou terasu před bezbariérovými vstupními dveřmi. Vstupní dveře jsou jednokřídlé, prosklené, mechanicky otevírané směrem ven na terasu (šířka křídla 1024 mm, výška svislého madla zvenku 1000 mm na osu, výška zámku zvenku 986 mm, výška zvonku na recepci zvenku 721 mm, výška kliky zevnitř 1053 mm, výška vodorovného madla zevnitř 861 mm). Dveře lze snadno otevřít. Zevnitř jsou volně přístupné. Zvenku jsou uzamčené. Z obou stran dveří je dostatečný manipulační prostor. Rampa u jižní fasády má uprostřed jednu mezipodestu a následující rozměry: délka 2742 mm (spodní úsek) a délka 2921 mm (horní úsek), čistá šířka mezi zábradlím a zídkou 1350 mm, překonává celkovou výšku 705 mm, sklon 2 x 12,3%. Mezipodesta má délku 1460 mm. Výškový rozdíl lze překonat pomocí rampy nebo schodů. Mezi rampou a schody je postavena zídka, která má celé své délce stejnou výšku. Na ní je osazeno zábradlí, které má také po celé své délce stejnou výšku 900 mm. Z druhé strany rampy, na zdi, je osazeno zábradlí, ve výšce 984 mm, a spodní vodící tyč, ve výšce 336 mm. Rampa ústí na betonovou terasu před bezbariérovými vstupními dveřmi. Vstupní dveře mají podobné parametry jako bezbariérový vstup na severní fasádě, viz výše. Hlavní vstup do bloku 8 není bezbariérový. K hlavním vstupním dveřím vede venkovní, kryté schodiště (12 stupňů; bez mezipodesty; nedostatečný kontrast). Před samotnými vstupními dveřmi je další stupeň výšky 150 mm. Recepce se nachází v mezipatře u hlavního vstupu do bloku 8 a není bezbariérově přístupná. Výška pultu je 1216 mm. Indukční poslech není k dispozici. Bloky 2-7, 9-12: nemají k dispozici žádný bezbariérový vstup. K hlavním vstupním dveřím vede venkovní, kryté schodiště (většinou cca 12 stupňů; bez mezipodesty). Žádný ze vstupů není akusticky ani hlasově definován. INTERIÉR Blok 1: třípodlažní objekt je částečně bezbariérově přístupný. Přístupné je přízemí s hlavním vstupem a vstupní halou (1. NP), o půl patra zvýšené přízemí s recepcí a kancelářemi (také 1. NP) a částečně zapuštěný polosuterén s bezbariérovým WC a kopírovacím centrem (1. PP). Polosuterén (1. PP), přízemí (1. NP) i zvýšené přízemí (1. NP) je výškově propojené pomocí svislé zdvihací plošiny, viz odstavec VÝTAHY, ZDVIHACÍ PLOŠINA. Blok 8: šestipodlažní objekt je částečně bezbariérově přístupný. Přístupné je přízemí objektu (1. NP), ve kterém se nachází dvě bezbariérově upravené buňky. Ostatní podlaží jsou přístupná výtahem, který je uzamčen. Mezipatra (se studovnami) nejsou bezbariérově přístupná vůbec. 2

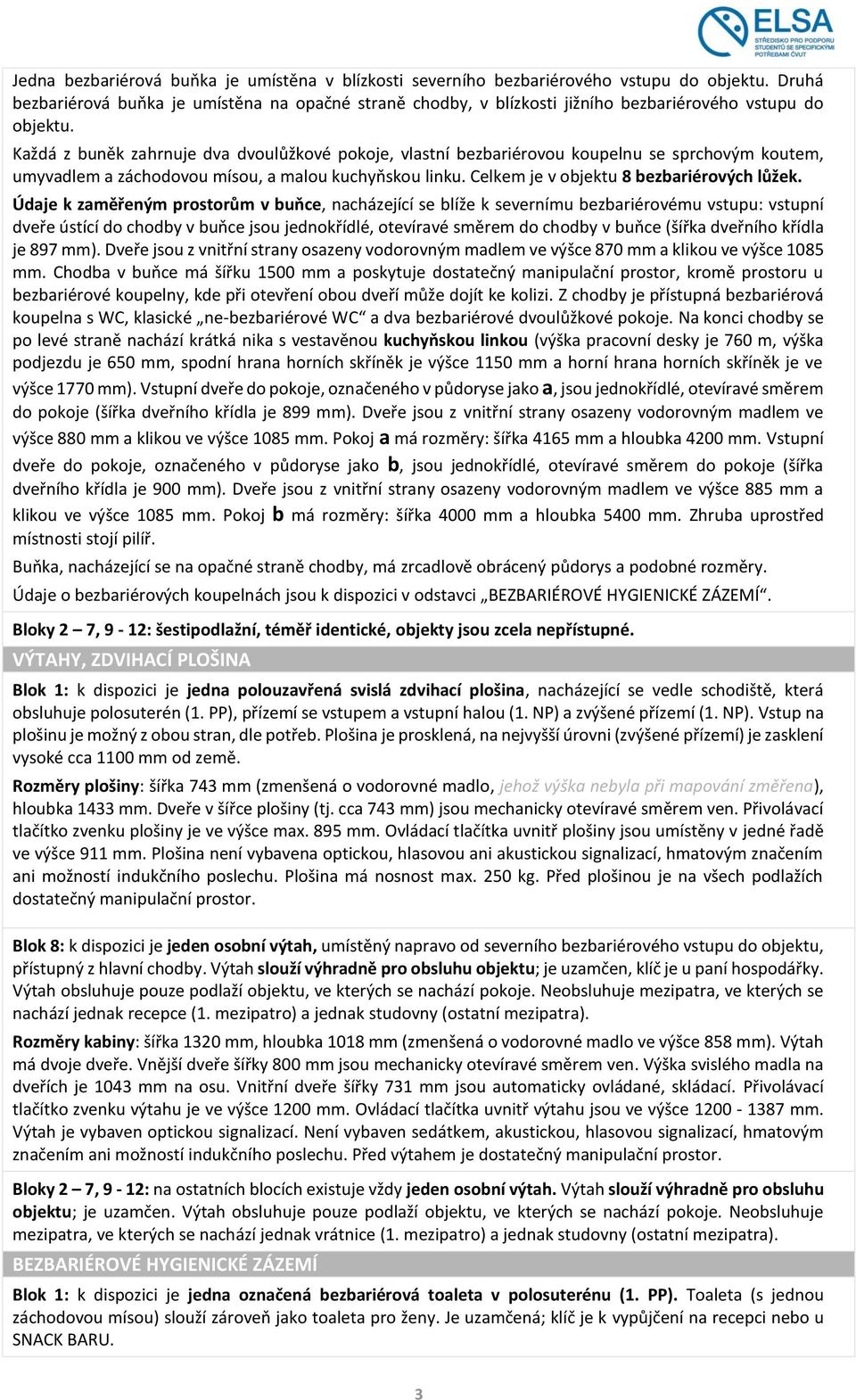

3 Jedna bezbariérová buňka je umístěna v blízkosti severního bezbariérového vstupu do objektu. Druhá bezbariérová buňka je umístěna na opačné straně chodby, v blízkosti jižního bezbariérového vstupu do objektu. Každá z buněk zahrnuje dva dvoulůžkové pokoje, vlastní bezbariérovou koupelnu se sprchovým koutem, umyvadlem a záchodovou mísou, a malou kuchyňskou linku. Celkem je v objektu 8 bezbariérových lůžek. Údaje k zaměřeným prostorům v buňce, nacházející se blíže k severnímu bezbariérovému vstupu: vstupní dveře ústící do chodby v buňce jsou jednokřídlé, otevíravé směrem do chodby v buňce (šířka dveřního křídla je 897 mm). Dveře jsou z vnitřní strany osazeny vodorovným madlem ve výšce 870 mm a klikou ve výšce 1085 mm. Chodba v buňce má šířku 1500 mm a poskytuje dostatečný manipulační prostor, kromě prostoru u bezbariérové koupelny, kde při otevření obou dveří může dojít ke kolizi. Z chodby je přístupná bezbariérová koupelna s WC, klasické ne-bezbariérové WC a dva bezbariérové dvoulůžkové pokoje. Na konci chodby se po levé straně nachází krátká nika s vestavěnou kuchyňskou linkou (výška pracovní desky je 760 m, výška podjezdu je 650 mm, spodní hrana horních skříněk je výšce 1150 mm a horní hrana horních skříněk je ve výšce 1770 mm). Vstupní dveře do pokoje, označeného v půdoryse jako a, jsou jednokřídlé, otevíravé směrem do pokoje (šířka dveřního křídla je 899 mm). Dveře jsou z vnitřní strany osazeny vodorovným madlem ve výšce 880 mm a klikou ve výšce 1085 mm. Pokoj a má rozměry: šířka 4165 mm a hloubka 4200 mm. Vstupní dveře do pokoje, označeného v půdoryse jako b, jsou jednokřídlé, otevíravé směrem do pokoje (šířka dveřního křídla je 900 mm). Dveře jsou z vnitřní strany osazeny vodorovným madlem ve výšce 885 mm a klikou ve výšce 1085 mm. Pokoj b má rozměry: šířka 4000 mm a hloubka 5400 mm. Zhruba uprostřed místnosti stojí pilíř. Buňka, nacházející se na opačné straně chodby, má zrcadlově obrácený půdorys a podobné rozměry. Údaje o bezbariérových koupelnách jsou k dispozici v odstavci BEZBARIÉROVÉ HYGIENICKÉ ZÁZEMÍ. Bloky 2 7, 9-12: šestipodlažní, téměř identické, objekty jsou zcela nepřístupné. VÝTAHY, ZDVIHACÍ PLOŠINA Blok 1: k dispozici je jedna polouzavřená svislá zdvihací plošina, nacházející se vedle schodiště, která obsluhuje polosuterén (1. PP), přízemí se vstupem a vstupní halou (1. NP) a zvýšené přízemí (1. NP). Vstup na plošinu je možný z obou stran, dle potřeb. Plošina je prosklená, na nejvyšší úrovni (zvýšené přízemí) je zasklení vysoké cca 1100 mm od země. Rozměry plošiny: šířka 743 mm (zmenšená o vodorovné madlo, jehož výška nebyla při mapování změřena), hloubka 1433 mm. Dveře v šířce plošiny (tj. cca 743 mm) jsou mechanicky otevíravé směrem ven. Přivolávací tlačítko zvenku plošiny je ve výšce max. 895 mm. Ovládací tlačítka uvnitř plošiny jsou umístěny v jedné řadě ve výšce 911 mm. Plošina není vybavena optickou, hlasovou ani akustickou signalizací, hmatovým značením ani možností indukčního poslechu. Plošina má nosnost max. 250 kg. Před plošinou je na všech podlažích dostatečný manipulační prostor. Blok 8: k dispozici je jeden osobní výtah, umístěný napravo od severního bezbariérového vstupu do objektu, přístupný z hlavní chodby. Výtah slouží výhradně pro obsluhu objektu; je uzamčen, klíč je u paní hospodářky. Výtah obsluhuje pouze podlaží objektu, ve kterých se nachází pokoje. Neobsluhuje mezipatra, ve kterých se nachází jednak recepce (1. mezipatro) a jednak studovny (ostatní mezipatra). Rozměry kabiny: šířka 1320 mm, hloubka 1018 mm (zmenšená o vodorovné madlo ve výšce 858 mm). Výtah má dvoje dveře. Vnější dveře šířky 800 mm jsou mechanicky otevíravé směrem ven. Výška svislého madla na dveřích je 1043 mm na osu. Vnitřní dveře šířky 731 mm jsou automaticky ovládané, skládací. Přivolávací tlačítko zvenku výtahu je ve výšce 1200 mm. Ovládací tlačítka uvnitř výtahu jsou ve výšce mm. Výtah je vybaven optickou signalizací. Není vybaven sedátkem, akustickou, hlasovou signalizací, hmatovým značením ani možností indukčního poslechu. Před výtahem je dostatečný manipulační prostor. Bloky 2 7, 9-12: na ostatních blocích existuje vždy jeden osobní výtah. Výtah slouží výhradně pro obsluhu objektu; je uzamčen. Výtah obsluhuje pouze podlaží objektu, ve kterých se nachází pokoje. Neobsluhuje mezipatra, ve kterých se nachází jednak vrátnice (1. mezipatro) a jednak studovny (ostatní mezipatra). BEZBARIÉROVÉ HYGIENICKÉ ZÁZEMÍ Blok 1: k dispozici je jedna označená bezbariérová toaleta v polosuterénu (1. PP). Toaleta (s jednou záchodovou mísou) slouží zároveň jako toaleta pro ženy. Je uzamčená; klíč je k vypůjčení na recepci nebo u SNACK BARU. 3

4 Přístup k bezbariérové kabině je přes chodbu, širokou 960 mm a dlouhou 1737 mm, a umývárnu se dvěma umyvadly, širokou 2200 mm a hloubkou 1649 mm. Vnější vstupní dveře z haly do chodby jsou šířky 802 mm. Výška kliky je 1064 mm. Dveře nejsou opatřeny vodorovným madlem ani zvenku zajistitelným zámkem (přitom se vypůjčeným klíčem zamykají právě tyto dveře). Rozměry kabiny: šířka 2270 mm, hloubka 1560 mm. Dveře kabiny, šířky 802 mm, jsou mechanicky otevíravé směrem ven do umývárny. Z vnější strany postrádají zvenku zajistitelný zámek. Z obou stran jsou opatřeny vodorovnými madly. Madlo z vnitřní strany dveří je osazeno ve výšce 869 mm; madlo z vnější strany je osazeno ve výšce 853 mm. Výška kliky je 1069 mm. Místo pro vozík se nachází naproti dveřím. Záchodová mísa je přístupná z levé strany. Horní hranu má ve výšce 535 mm. Je opatřena z obou stran madly. Madlo u stěny je pevné, dlouhé 557 mm. Madlo v prostoru je polohovatelné, dlouhé 800 mm. Umyvadlo se nachází po pravé straně dveří. Je hluboké 547 mm a je osazeno ve výšce 768 mm. Po pravé straně umyvadla je osazeno pevné vodorovné madlo, dlouhé 611 mm, ve výšce 822 mm. Kabina je přisvětlena dvěma okny umístěnými pod stropem. Ovládací páka je výšce 1324 mm, za přizdívkou, hlubokou 245 mm a vysokou 1247 mm. Okolo dveří, v kabině i v umývárně je dostatek manipulačního prostoru. V kabině chybí háček na oděvy a nouzové signalizační zařízení. Blok 8: v rámci bloku se nenachází žádná veřejně přístupná bezbariérová toaleta. V rámci obou bezbariérových buněk v 1. NP je dispozici vždy jedna bezbariérová koupelna se záchodovou mísou, sprchovým koutem a umyvadlem. Rozměry koupelny v buňce v 1. NP, nacházející se blíže k severnímu bezbariérovému vstupu: šířka 2745 mm (zmenšená o topení osazené naproti sprchovému koutu), hloubka 2115 mm. Jednokřídlé dveře šířky 895 mm jsou mechanicky otevíravé směrem ven do chodby. Z vnitřní strany mají osazeno vodorovné madlo ve výšce 890 mm. Klika je ve výšce 1087 mm. Místo pro vozík se nachází naproti dveřím. Záchodová mísa je přístupná z pravé strany. Horní hranu má ve výšce 500 mm. Je opatřena z obou stran madly. Madlo u stěny je pevné, dlouhé 820 mm, s horní hranou ve výšce 765 mm. Madlo v prostoru směrem ke sprchovému koutu je polohovatelné, dlouhé 850 mm, s horní hranou ve výšce 750 mm. Vedle umyvadla je osazeno vodorovné, polohovatelné madlo, dlouhé 856 mm, s horní hranou ve výšce 830 mm, umístěné v prostoru směrem k záchodové míse při sklopení madla je před záchodovou mísou výrazně omezený manipulační prostor. Sprchový kout je tvořen vyspádovanou podlahou; spádovaní je provedeno do rohu místnosti. Kout je vymezen závěsem na velikost: šířka 1290 mm, hloubka 1440 mm. Na stěně naproti dveřím je ve sprše osazeno sklopené sedátko ve výšce 495 mm. Na stěně kolmé k sedátku je pak osazeno vodorovné madlo, dlouhé 560 mm, ve výšce 755 mm. Držák sprchy je osazen v obtížně dosažitelné výšce 1560 mm a baterie ve výšce 915 mm. V chodbě před dveřmi, pokud nejsou otevřeny vstupní dveře do buňky, je dostatek manipulačního prostoru; v kabině je omezený manipulační prostor. V kabině jsou k dispozici čtyři háčky na oděvy (umístění nezměřeno). Nouzové signalizační zařízení chybí. Koupelna v buňce, nacházející se na opačné straně chodby, má podobné rozměry. Bloky 2 7, 9-12: k dispozici není žádné bezbariérové hygienické zázemí. PARKING V rámci areálu není k dispozici vyhrazené parkovací stání. Areál kolejí Strahov má k dispozici dostatek běžných, nekrytých parkovacích stání (oplocená parkoviště u bloků 1 a 11, ohrazené parkoviště u bloku 1). Studenti ČVUT evidovaní ve středisku ELSA mají možnost využít parkování zdarma. 4

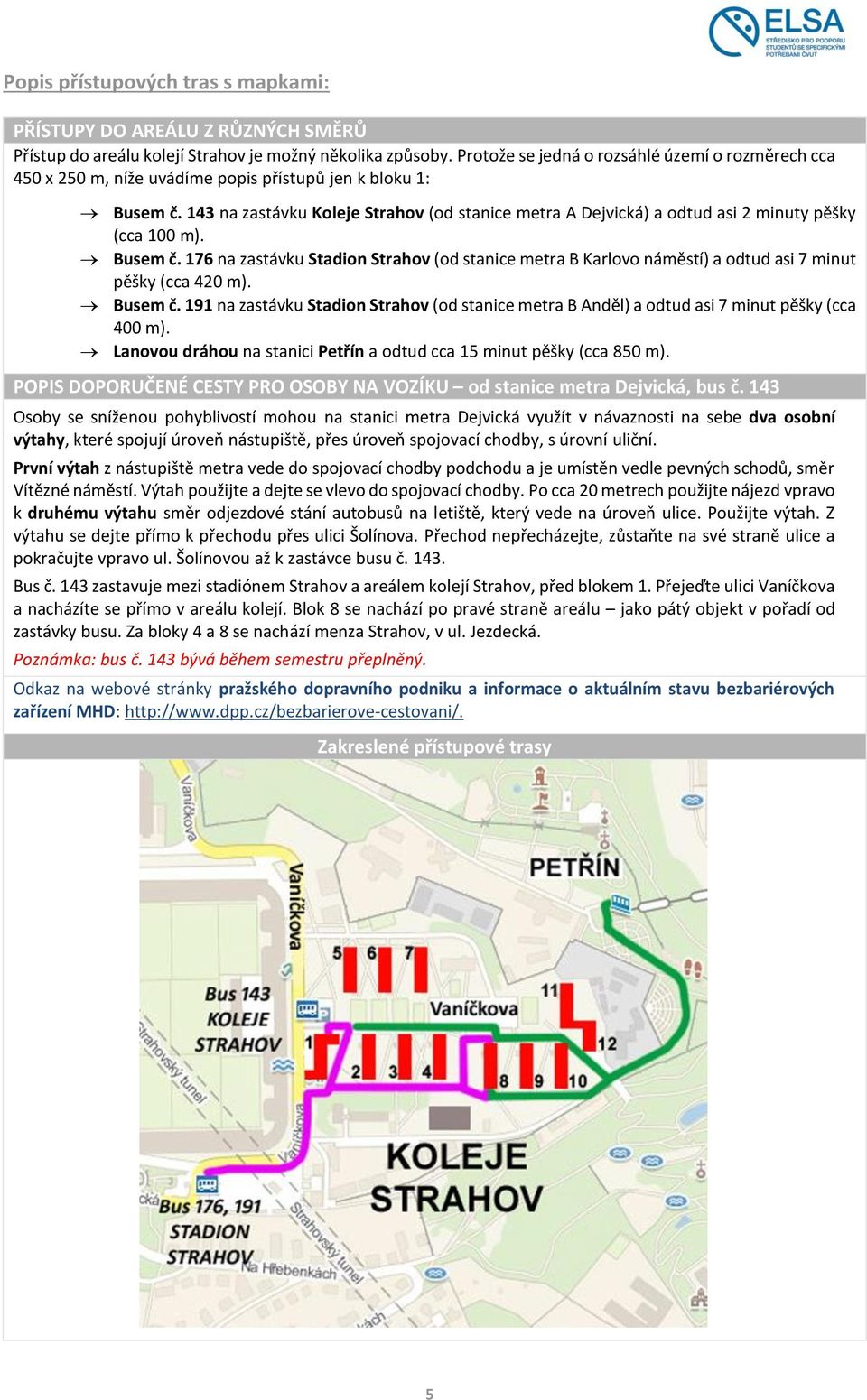

5 Popis přístupových tras s mapkami: PŘÍSTUPY DO AREÁLU Z RŮZNÝCH SMĚRŮ Přístup do areálu kolejí Strahov je možný několika způsoby. Protože se jedná o rozsáhlé území o rozměrech cca 450 x 250 m, níže uvádíme popis přístupů jen k bloku 1: Busem č. 143 na zastávku Koleje Strahov (od stanice metra A Dejvická) a odtud asi 2 minuty pěšky (cca 100 m). Busem č. 176 na zastávku Stadion Strahov (od stanice metra B Karlovo náměstí) a odtud asi 7 minut pěšky (cca 420 m). Busem č. 191 na zastávku Stadion Strahov (od stanice metra B Anděl) a odtud asi 7 minut pěšky (cca 400 m). Lanovou dráhou na stanici Petřín a odtud cca 15 minut pěšky (cca 850 m). POPIS DOPORUČENÉ CESTY PRO OSOBY NA VOZÍKU od stanice metra Dejvická, bus č. 143 Osoby se sníženou pohyblivostí mohou na stanici metra Dejvická využít v návaznosti na sebe dva osobní výtahy, které spojují úroveň nástupiště, přes úroveň spojovací chodby, s úrovní uliční. První výtah z nástupiště metra vede do spojovací chodby podchodu a je umístěn vedle pevných schodů, směr Vítězné náměstí. Výtah použijte a dejte se vlevo do spojovací chodby. Po cca 20 metrech použijte nájezd vpravo k druhému výtahu směr odjezdové stání autobusů na letiště, který vede na úroveň ulice. Použijte výtah. Z výtahu se dejte přímo k přechodu přes ulici Šolínova. Přechod nepřecházejte, zůstaňte na své straně ulice a pokračujte vpravo ul. Šolínovou až k zastávce busu č Bus č. 143 zastavuje mezi stadiónem Strahov a areálem kolejí Strahov, před blokem 1. Přejeďte ulici Vaníčkova a nacházíte se přímo v areálu kolejí. Blok 8 se nachází po pravé straně areálu jako pátý objekt v pořadí od zastávky busu. Za bloky 4 a 8 se nachází menza Strahov, v ul. Jezdecká. Poznámka: bus č. 143 bývá během semestru přeplněný. Odkaz na webové stránky pražského dopravního podniku a informace o aktuálním stavu bezbariérových zařízení MHD: Zakreslené přístupové trasy 5

6 Schéma podlaží blok 1: Blok 1 1. PP - polosuterén Blok 1 1. NP přízemí a zvýšené přízemí 6

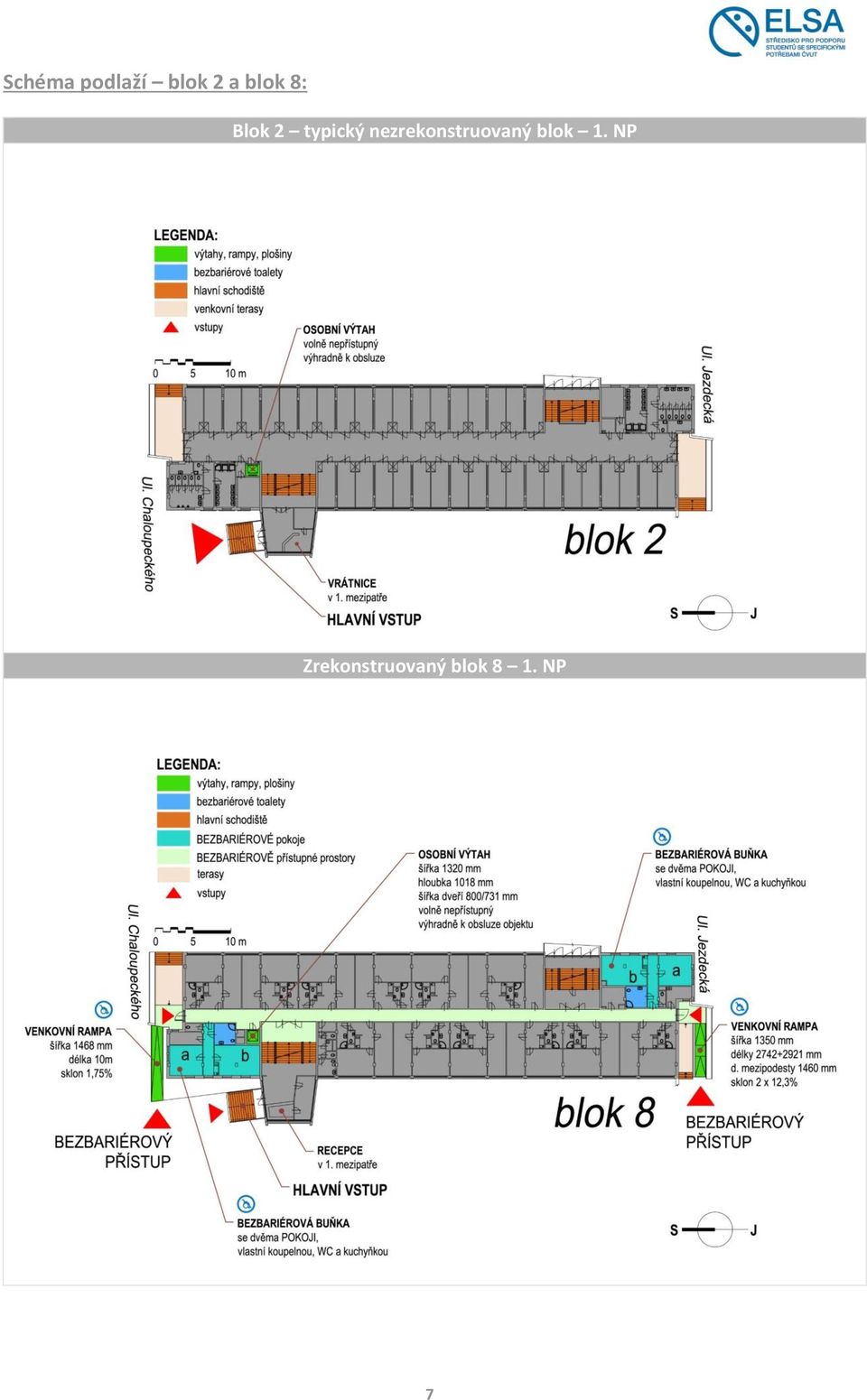

7 Schéma podlaží blok 2 a blok 8: Blok 2 typický nezrekonstruovaný blok 1. NP Zrekonstruovaný blok 8 1. NP 7

8 Fotogalerie: Celkový pohled na areál od zastávky busu č. 143 Typický strahovský blok Blok 1 vstup do hlavní recepce SÚZ Blok 1 zdvihací plošina v 1. PP dolní úsek u bezbariérové toalety Blok 1 zdvihací plošina v 1. NP střední úsek u hlavního vstupu Blok 1 zdvihací plošina v 1. NP horní úsek u recepce Blok 1 - bezbariérová toaleta v 1. PP vstupní chodba, umývárna, kabina 8

9 Blok 8 venkovní bezbariérová rampa vedoucí k bezbariérovému vstupu, severní fasáda Blok 8 bezbariérový vstup, severní fasáda Blok 8 venkovní bezbariérová rampa vedoucí k bezbariérovému vstupu, jižní fasáda Blok 8 bezbariérový vstup, jižní fasáda Blok 8 1. NP prostor před výtahem Blok 8 osobní výtah Blok 8 recepce v mezipatře u hlavního vstupu Blok 8 chodba v buňce k bezbariérovým pokojům, na konci chodby kuchyňka 1. NP 9

10 Blok 8 kuchyňská linka na chodbě v rámci bezbariérové buňky 1. NP Blok 8 bezbariérový pokoj - 1. NP Blok 8 bezbariérová koupelna 1. NP Blok 2 až 7 a 9 až 12 - chodba Blok 2 až 7 a 9 až 12 běžný pokoj Foto: archiv V. BEŠŤÁKOVÉ a J. ZEZULOVÉ, Mapové podklady: *Kategorizace přístupnosti dle uživatelské metodiky: Pražská organizace vozíčkářů, o. s., Zpracování: ELSA Středisko pro podporu studentů se specifickými potřebami ČVUT, projekt Bezbariérové ČVUT, Praha
