Obrazovkový zapisovač s CompactFlash kartou a rozhraním USB

Transkript

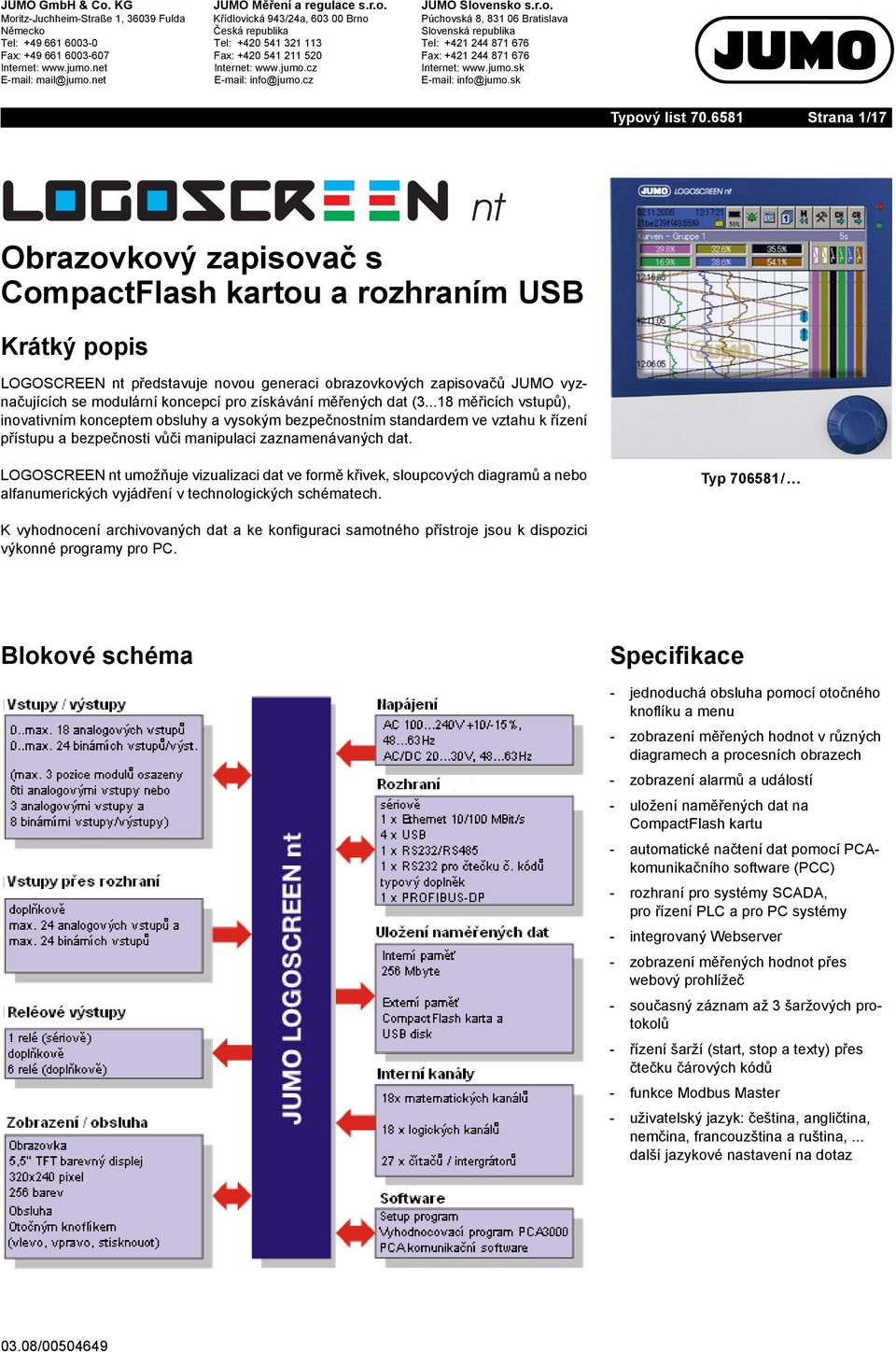

1 JMO GmbH & Co. KG JMO Měření a regulace s.r.o. JMO Slovensko s.r.o. Moritz-Juchheim-Straße 1, 609 Fulda Křídlovická 9/a, Brno Púchovská 8, Bratislava ěmecko Česká republika Slovenská republika Tel: Tel: Tel: Fax: Fax: Fax: Internet: Internet: Internet: mail@jumo.net info@jumo.cz info@jumo.sk Typový list Strana 1/17 Obrazovkový zapisovač s CompactFlash kartou a rozhraním SB Krátký popis nt LOGOSCREE nt představuje novou generaci obrazovkových zapisovačů JMO vyznačujících se modulární koncepcí pro získávání měřených dat (...18 měřicích vstupů), inovativním konceptem obsluhy a vysokým bezpečnostním standardem ve vztahu k řízení přístupu a bezpečnosti vůči manipulaci zaznamenávaných dat. LOGOSCREE nt umožňuje vizualizaci dat ve formě křivek, sloupcových diagramů a nebo alfanumerických vyjádření v technologických schématech. Typ / K vyhodnocení archivovaných dat a ke konfiguraci samotného přístroje jsou k dispozici výkonné programy pro PC. Blokové schéma Specifikace - jednoduchá obsluha pomocí otočného knoflíku a menu - zobrazení měřených hodnot v různých diagramech a procesních obrazech - zobrazení alarmů a událostí - uložení naměřených dat na CompactFlash kartu - automatické načtení dat pomocí PCAkomunikačního software (PCC) - rozhraní pro systémy SCADA, pro řízení PLC a pro PC systémy - integrovaný Webserver - zobrazení měřených hodnot přes webový prohlížeč - současný záznam až šaržových protokolů - řízení šarží (start, stop a texty) přes čtečku čárových kódů - funkce Modbus Master - uživatelský jazyk: čeština, angličtina, nemčina, francouzština a ruština,... další jazykové nastavení na dotaz

2 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana /17 Technická data Analogové vstupy Termočlánek Označení Typ orma Měřicí rozsah Přesnost 1 Fe-Cui L DI 710 Fe-Cui J DI E Cu-Cui DI 710 Cu-Cui T DI E icr-i K DI E icr-cui E DI E icrsi-isi DI E Pt10Rh-Pt S DI E Pt1Rh-Pt R DI E Pt0Rh-Pt6Rh B DI E WRe/W5Re D W5Re/W6Re C WRe/W6Re Chromel-Copel GOST R Chromel-Alumel GOST R PLII (Platinel II) ejmenší meřicí rozpětí Počátek / konec rozsahu Kompenzační čidlo Přesnost nastavení kompenzace (interní) Kompenzační nastavení teploty (externí) Cyklus snímání Odporový teploměr C C C C C C C C C C 0 95 C 0 0 C 0 00 C C C C ±0,1% ±0,1% od -100 C ±0,1% od -150 C ±0,1% od -150 C ±0,1% od -80 C ±0,1% od -80 C ±0,1% od -80 C ±0,15% ±0,15% ±0,15% od 00 C ±0,15% od 500 C ±0,15% od 500 C ±0,15% od 500 C ±0,15% od -80 C ±0,1% od -80 C ±0,15% typ L, J,, T, K, E,, Chromel-Alumel, PLII: 100K typ S, R, B, D, C, WRe/W6Re, Chromel-Copel: 500K libovolně programovatelné uvnitř mezí s krokem 0,1 K Pt 100 interní nebo konstantní externí termostat ± 1K C nastavitelné kanál 1 18: 15ms celkově Vstupní filtr digitální filtr. řádu; filtrační konstanta nastavitelná od 0 10,0s Galvanické oddělení Rozlišení viz elektrická data a přehled galvanického oddělení >1 bitů Zvláštnosti programovatelné také v F 1 Přesnost linearizace se vztahuje na maximální měřicí rozsah. Při menším rozsahu meření se přesnost linearizace snižuje. Označení orma Typ připojení Měřicí rozsah Přesnost 1 Měř. proud Pt 100 DI E (hodnota TK =,85*10-1/ C) Pt 100 JIS 160 (hodnota TK =,917*10-1/ C) Pt 100 GOST A.1 (hodnota TK =,91*10-1/ C) Pt 500 DI E (hodnota TK =,85*10-1/ C) Pt 1000 DI E (hodnota TK =,85*10-1/ C) i 100 DI 760 (hodnota TK = 6,18*10-1/ C) Pt 50 ST RGW (hodnota TK =,91*10-1/ C) /-vodič /-vodič -vodič /-vodič /-vodič -vodič /-vodič, -vodič /-vodič, -vodič /-vodič, -vodič /-vodič, -vodič /-vodič /-vodič -vodič C C C C C C C C C C C C C ±0,8K ±0,8K ±0,8K ±0,9K ±0,8K 100µA 100µA 100µA 100µA 100µA /-vodič, -vodič C ±0,K /-vodič /-vodič -vodič -vodič Cu 50 (hodnota TK =,6*10-1/ C) /-vodič /-vodič -vodič -vodič C C C C C C C C ±0,9K ±0,6K ±0,9K ±0,7K

3 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana /17 Označení orma Typ připojení Měřicí rozsah Přesnost 1 Měř. proud Cu 100 GOST A. (hodnota TK =,6*10-1/ C) Typ připojení ejmenší meřicí rozpětí Odpor vedení Počátek / konec rozsahu Cyklus snímání Odporové vysílače a potenciometry Vstupní stejnosmerné napětí, proud /-vodič /-vodič -vodič -vodič C C C C ±0,9K ±0,6K dvou-, tří- nebo čtyřvodičové zapojení 15K max. 0 Ω na vedení při tří-/čtyřvodičovém zapojení max. 10Ω na vedení při dvouvodičovém zapojení libovolně programovatelné uvnitř mezí s krokem 0,1 K kanál 1 18: 15ms celkově Vstupní filtr digitální filtr. řádu; filtrační konstanta nastavitelná od 0 10,0s Galvanické oddělení Rozlišení viz elektrická data a přehled galvanického oddělení > 1bitů Zvláštnosti programovatelné také v F 1 Přesnost linearizace se vztahuje na maximální měřicí rozsah. Při menším rozsahu meření se přesnost linearizace snižuje. Označení Měřicí rozsah Přesnost 1 Měř. proud Odporový vysílač do 000Ω ±Ω 100µA Potenciometr Typ připojení ejmenší meřicí rozpětí Odpor vedení Hodnoty odporu Cyklus snímání < 00Ω 00Ω do 000Ω ±00mΩ ±Ω 100µA odporový vysílač: třívodičové zapojení potenciometr: dvou-/tří-/čtyřvodičové zapojení 60Ω max. 0Ω na vedení při čtyřvodičovém zapojení max. 10 Ω na vedení při dvou- a třívodičovém zapojení libovolně programovatelné uvnitř mezí s krokem 0,1 Ω kanál 1 18: 15ms celkově Vstupní filtr digitální filtr. řádu; filtrační konstanta nastavitelná od 0 10,0s Galvanické oddělení Rozlišení viz elektrická data a přehled galvanického oddělení > 1bitů 1 Přesnost linearizace se vztahuje na maximální měřicí rozsah. Při menším rozsahu meření se přesnost linearizace snižuje. Základní měřicí rozsah Přesnost 1 Vstupní odpor -1 mv mV -1,5,5V -0,1 1,1V -1, 1,V -,,V ejmenší meřicí rozpětí Počátek / konec rozsahu -1, ma - ma ejmenší meřicí rozpětí Počátek / konec rozsahu ±100µV ±0µV ±6mV ±1mV ±mv ±1mV ±0µA ±µa R E 1 MΩ R E 70 kω R E 70 kω R E 70 kω R E 70 kω R E 70 kω 5mV libovolně programovatelné uvnitř mezí s krokem 0,1 mv napětí zátěže V napětí zátěže V 0,5mA libovolně programovatelné uvnitř mezí s krokem 0,1 ma Překočení / podkročení měř. rozsahu podle AMR E Cyklus snímání kanál 1 18: 15ms celkově Vstupní filtr digitální filtr. řádu; filtrační konstanta nastavitelná od 0 10,0s Galvanické oddělení Rozlišení viz elektrická data a přehled galvanického oddělení > 1bitů 1 Přesnost linearizace se vztahuje na maximální měřicí rozsah. Při menším rozsahu meření se přesnost linearizace snižuje.

4 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana /17 Zkrat / přerušení čidla Zkrat 1 Přerušení 1 Termočlánek nebude detekován bude detekováno Odporový teploměr bude detekován bude detekováno Odporový vysílač nebude detekován bude detekováno Potenciometr nebude detekován bude detekováno apětí ± 10mV nebude detekován bude detekováno apětí > ± 10mV nebude detekován nebude detekováno Proud nebude detekován nebude detekováno 1 programovatelná reakce zařízení, např. vyhodnocení alarmu Binární vstupy/výstupy (volitelné) Vstup nebo výstup Počet Výstupy konfigurovatelné jako vstup nebo výstup 8, 16 nebo, podle varianty přístroje, podle DI VDE 0, část 500; max. 5Hz, max. V Vstup - úroveň logická 0 : - 5V (vstupní proud max. ±1mA), logická 1 : 1 0V (,5mA vstupní proud 5mA) - max. frekvence čítání 8Hz Vysokorychlostní vstup oba první binární vstupy každého modulu (, B,,, 7, 8), pokud není modul osazen relé nebo 6 analogovými vstupy - účel funkce čítání, např. měření průtoku - max. frekvence čítání 10kHz Výstup - typ výstup s otevřeným kolektorem, sepnut oproti kladnému napájení - úroveň logická 0 : tranzistor je uzavřen (max. dovolené napětí přes spínací tranzistor 0V, max. závěrný proud 0,1mA) logická 1 : tranzistor je propojený (max. napětí přes spínací tranzistor 1,6V, max. proud 50mA) - cyklus snímání nejméně 1s (1Hz) 1 Relé (sériově) přepínací, AC 0V, A 1 6 Relé (volitelně) přepínací, AC 0V, A 1, 1 Při ohmické zátěži. ení dovolena kombinace obvodů SELV a sít ových obvodů. Rozhraní RS/RS85 (vstup 7) - protokol - přenosová rychlost - modem - konektor - externí vstupy RS pro čtečku čár. kódů (vstup ) - protokol - přenosová rychlost - konektor - externí vstupy Ethernet (vstup 6) - počet - protokol - přenosová rychlost - konektor - datový formát SB-Host (vstup 5) - počet - použití - max. proud SB-Device (vstup 15) - počet - použití počet 1, přepínatelné mezi RS a RS85 Modbus-Master, Modbus-Slave a čtečka čárových kódů 9600, 1900, 800 bit/s připojení možné SB-D přes funkci Modbus-Master/Slave, analog. a binárních vstupů počet 1 Modbus-Master, Modbus-Slave a čtečka čárových kódů 9600, 1900, 800 bit/s SB-D přes funkci Modbus-Master/Slave, analog. a binárních vstupů max. 1 TCP, IP, HTTP, DHCP, SMTP, ModbusTCP 10MBit/s, 100Mbit/s RJ5 HTML (vstup č. 5 a jeden na přední straně; paralelní provoz není podporován) pro připojení pamět ového média 100mA (vstup č. 15 a jeden na přední straně; paralelní provoz není podporován) k připojení počítače (Master)

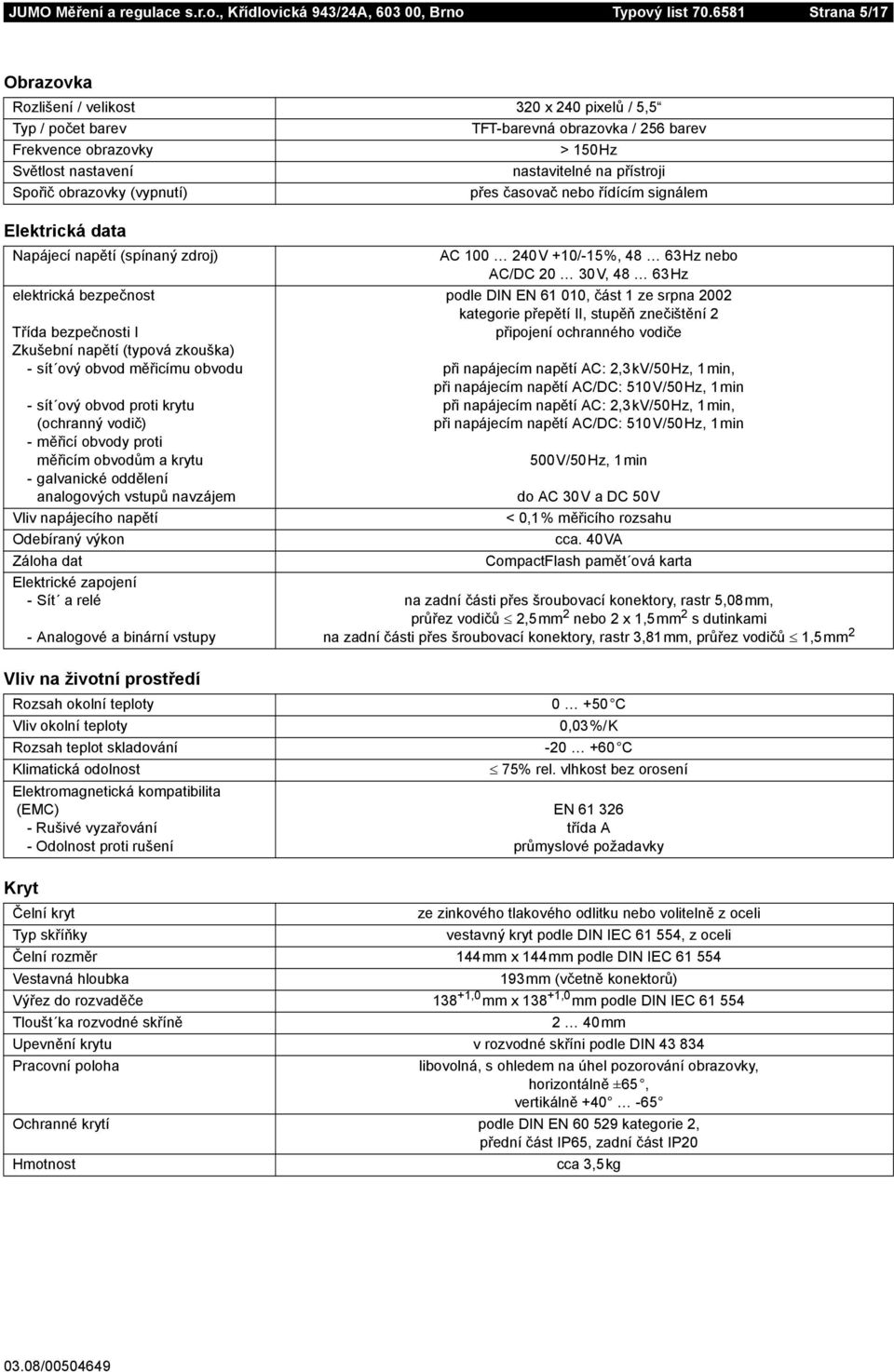

5 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 5/17 Obrazovka Rozlišení / velikost 0 x 0 pixelů / 5,5 Typ / počet barev TFT-barevná obrazovka / 56 barev Frekvence obrazovky > 150Hz Světlost nastavení nastavitelné na přístroji Spořič obrazovky (vypnutí) přes časovač nebo řídícím signálem Elektrická data apájecí napětí (spínaný zdroj) elektrická bezpečnost Třída bezpečnosti I Zkušební napětí (typová zkouška) - sít ový obvod měřicímu obvodu - sít ový obvod proti krytu (ochranný vodič) -měřicí obvody proti měřicím obvodům a krytu - galvanické oddělení analogových vstupů navzájem Vliv napájecího napětí Odebíraný výkon Záloha dat Elektrické zapojení - Sít a relé - Analogové a binární vstupy AC 100 0V 10/-15%, 8 6Hz nebo AC/DC 0 0V, 8 6Hz podle DI E , část 1 ze srpna 00 kategorie přepětí II, stupěň znečištění připojení ochranného vodiče při napájecím napětí AC:,kV/50Hz, 1min, při napájecím napětí AC/DC: 510V/50Hz, 1min při napájecím napětí AC:,kV/50Hz, 1min, při napájecím napětí AC/DC: 510V/50Hz, 1min 500V/50Hz, 1min do AC 0V a DC 50V < 0,1% měřicího rozsahu cca. 0VA CompactFlash pamět ová karta na zadní části přes šroubovací konektory, rastr 5,08mm, průřez vodičů,5mm nebo x 1,5mm s dutinkami na zadní části přes šroubovací konektory, rastr,81mm, průřez vodičů 1,5mm Vliv na životní prostředí Rozsah okolní teploty Vliv okolní teploty Rozsah teplot skladování Klimatická odolnost Elektromagnetická kompatibilita (EMC) - Rušivé vyzařování - Odolnost proti rušení 0 50 C 0,0%/K C 75% rel. vlhkost bez orosení E 61 6 třída A průmyslové požadavky Kryt Čelní kryt Typ skříňky ze zinkového tlakového odlitku nebo volitelně z oceli vestavný kryt podle DI IEC 61 55, z oceli Čelní rozměr 1mm x 1mm podle DI IEC Vestavná hloubka 19mm (včetně konektorů) Výřez do rozvaděče 18 1,0 mm x 18 1,0 mm podle DI IEC Tloušt ka rozvodné skříně 0mm pevnění krytu v rozvodné skříni podle DI 8 Pracovní poloha libovolná, s ohledem na úhel pozorování obrazovky, horizontálně ±65, vertikálně 0-65 Ochranné krytí podle DI E kategorie, přední část IP65, zadní část IP0 Hmotnost cca,5kg

6 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 6/17 Popis přístroje Hardware Otočný knofllík pro ovládání. CompactFlash-pamět ová karta a SB-rozhraní pod dvířky přístroje. Zapisovač je konstruován modulárně. Základní typ se skládá z jedné napájecí desky (včetně relé) a CP desky (včetně rozhraní Ethernet a RS/RS85 také i jednoho rozhraní RS pro čtečku čárových kódů a SB rozhraní). Pozice modulů 1, a mohou být osazeny vstupními moduly s 6 analogovými vstupy nebo analogovými vstupy a 8 binárních vstupů/výstupů. Alternativou může být pozice modulu, která je osazena jedním reléovým modulem s 6 relé. Dodatečně může být napájecí deska vybavena jedním PROFIBS-DP-rozhraním. Datový záznam Měřené hodnoty jsou zaznamenávány nepřetržite s vzorkovací frekvencí 15ms. a základě těchto měřených hodnot se provede vytvoření reportů a kontrola mezních stavů. V závislosti na naprogramovaném ukládacím cyklu a ukládané hodnotě (maximální, minimální, střední, Min&Max, momentální hodnota nebo Economy-provoz) se měřené hodnoty ukládají do pracovní paměti přístroje. Zapisovač ukládá data jako skupinově orientovaná, jeden vstup může být přiřazen do více skupin (max. 9). Pracovní pamět (SRAM) Data se do SRAM ukládají pravidelně ve 0-kBytových blocích a poté jsou kopírovány do interní paměti. Interní pamět Vždy, když je jeden blok v pracovní paměti plný, zkopíruje se do interní paměti. Interní pamět má kapacitu max. 56 MByte. Každý průběh zápisu je sledován, takže je rozpoznána chyba bezprostředně při zálohování. Zařízení sleduje kapacitu interní paměti a při podkročení nejmenší nakonfigurované kapacity signalizuje alarm paměti. Ten může být řízen např alarmním relé. Data se zapisují do kruhové paměti, tzn. když je pamět plná, jsou automaticky přepsána nejstarší data novými. Pro zobrazení historie v obrazovkovém zapisovači mohou být zobrazena data z interní paměti. Velikost paměti pro historii je konfigurovatelná. Přenos dat do PC Přenos dat z obrazovkového zapisovače do PC je možný přes externí CompactFlashpamět ovou kartu, SB-disk nebo přes rozhraní (SB-Device, RS, RS85, Ethernet). Bezpečnost dat Data se ukládají ve vlastním firemním zabezpečeném formátu. Díky tomu je dosaženo nejvyšší bezpečenosti. Pokud se od zapisovače odpojí napájecí napětí, potom: - data v RAM a reálny čas jsou uchovány při lithiové baterii (výrobně) 10 let, při pamět ovém kondenzátoru dny (teplota okolí -0 5 C), - aměřená a konfigurační data nelze v interní paměti ztratit. Doba snímání V závislosti na konfiguraci přístroje může být tato doba v širokém rozmězí (např v rozsahu několika dní až po více měsíců). Report Pro každý kanál jedné skupiny může být veden časový úsek reportu (maximální, minimální, střední hodnota a integrátor). Šaržové protokolování V zapisovači mohou být vytvořeny současně tři šaržové protokoly. Měřená data, počátek, konec a trvání každé šarže mohou být společně zaznamenávány s čítačem šarže a volně definovaným textem. ásledně mohou být zobrazeny ve vyhodnocovacím software PCA000. a přání může být šarže spuštěna čtečkou čárových kódů, stejně tak i načteny příslušné textové data. Kontrola mezních stavů/ provozní režim-vypnutí Při překročení / podkročení mezního stavu je vyvolán alarm. Alarm může být použit např. jako řídící signál k přepnutí provozního režimu. kladací cyklus a typ hodnoty pro uložení může být konfigurovatelný pro všechny tři typy provozních režimů. Pomocí funkce zpoždění alarmu může být krátkodobé zjištění alarmu při překročení nebo podkročení potlačeno. ormální režim Je aktivní pokud se přístroj nenalézá v událostním nebo časovém režimu. dálostní režim dálostní režim se aktivuje / deaktivuje pomocí řídícího signálu (binární vstup, skupinový / celkový alarm, ). Dokud je signál aktivní, nachází se přístroj v událostním režimu. Časový režim Časový režim je aktivní denně uvnitř naprogramovaného časového úseku. Provozní režimy mají různé priority. Čítače / integrátory 7 dodatečných interních kanálů je k dispozici pro čítače, integrátory, čítače provozní doby nebo měření průtoku. Spuštění čítače nastane přes binární vstup, alarm nebo logickým kanálem, pro integrátoy mohou být použity analogové kanály. umerické zobrazení nastane v odděleném okně s max. 9 ciframi. Jako časový úsek ukládání může být zvolen periodický, denní, týdenní, měsíční, roční tak i celkový čítač nebo denní čítač typu (od-do). Max. 6 binárních vstupů je k dispozici jako vysokorychlostní čítač a pro měření průtoku s cyklem snímání až 10 khz. Matematický / logický modul (typový doplněk) Matematický / logický modul (vždy 18 kanálů) umožňuje mezi jinými fukcemi společné propojení analogových kanálů, ale také propojení analogových kanálůs čítači a binárními vstupy. Pro rovnice jsou k dispozici matematické operace, -, *, /, SQRT(), MI(), MAX(), SI(), COS(), TA(), **, EXP(), ABS(), IT(), FRC(), LOG(), L(), vlhkost a plovoucí střední hodnota resp. logické operace!, &,, ^. Matematický a logický modul je konfigurovatelný výhradně přes setup program.

7 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 7/17 Obsluha a konfigurace a přístroji Konfigurace přístroje nastane řízením menu pomocí ovládacího prvku na přední straně přístroje. Příklad: Aktuální pozici v menu (kurzor) posunout vlevo nebo vzhůru. Aktuální pozici v menu (kurzor)posunout doprava nebo dolů. Stiskne-li se ovládací prvek, provede se aktuální funkce. Přes Setup program Alternativou ke konfiguraci přes ovládací prvek na přístroji může být konfigurace pomocí Setup programu. Komunikace mezi Setup programem a obrazovkovým zapisovačem je možná přes: - SB rozhraní na zařízení, - sériové rozhraní, - rozhraní Ethernet, - CompactFlash pamět ovou kartu nebo - SB Flash disk Webserver Webserver je sériově integrován do obrazovkového zapisovače. K dispozici jsou čtyři různé typy zobrazení: - Online-vizualizace - tři volně programovatelné HTML stránky - aktuální šaržový protokol - -rozměrný náhled (1 zapisovače nebo různé typy vizualizací) Ovládací prvek otočit vlevo. Stisknout ovládací prvek. Výsledek: Otevře se menu se seznamem alarmů a událostí. Ovládací prvek otočit vlevo. Konfigurační data mohou být archivována na datový nosič a vytištěna na tiskárně. Jazyk obsluhy Dva jazyky obsluhy (viz příklad objednávky) jsou výrobně integrovány do přístroje. Pomocí Setup programu mohou být uživatelské jazky změněny. V současné době jsou k dispozi tyto jazyková nastavení: čeština, angličtina, němčina, francouzština, ruština, japonština, čínština, italština, rumunština, polština a maďarština. Zapisovač umožňuje vytvoření vlastní jazykové verze (nicode). Webserver může být spuštěn na straně PC prohlížečem Internet-Explorer (Microsoft ). Pro grafickou vizualizaci musí být na PC dodatečně nainstalován prohlížeč SVS-Viewer (např. od firmy Adobe ). Procesní zobrazení (editor) Pomocí Setup programu může být vytvořen procesní obraz, přenesen do obrazovkového zapisovače a zobrazen. V jednom procesním zobrazení může být použito až 5 objektů (obrázky, analogové kanály, binární kanály, texty,...). Stisknout ovládací prvek. Výsledek: Zavře se menu se seznamem alarmů a událostí. Jeden procesní obraz je výrobně integrován do zapisovače. Integrovaným seznamem uživatelů (různí uživatelé s rozdílnými právy) se zamezí neoprávněnému přístupu.

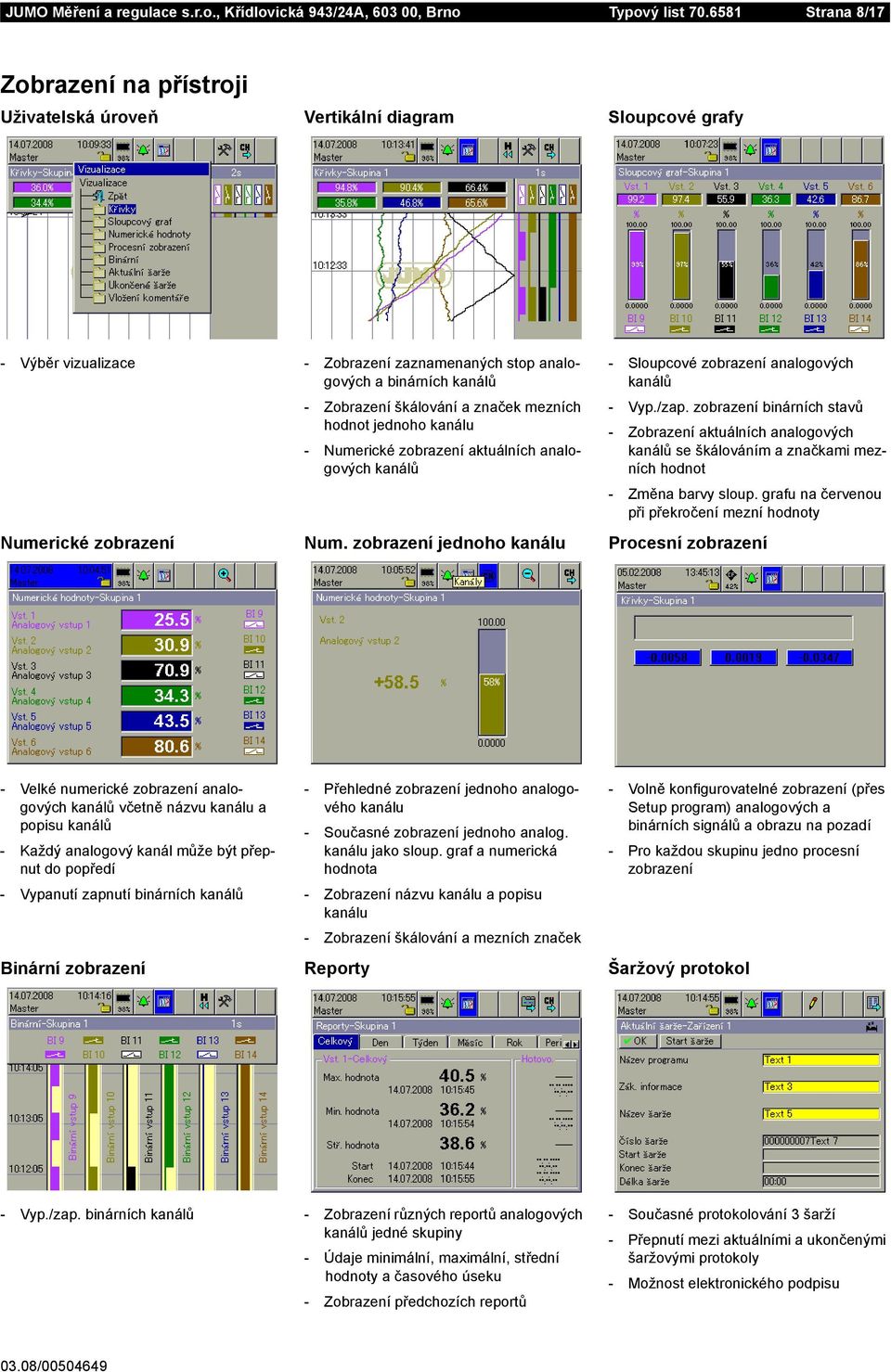

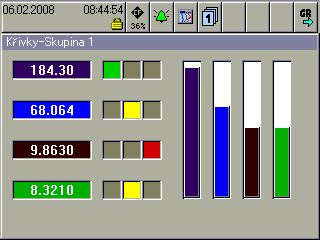

8 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 8/17 Zobrazení na přístroji živatelská úroveň Vertikální diagram Sloupcové grafy - Výběr vizualizace umerické zobrazení - Zobrazení zaznamenaných stop analogových a binárních kanálů - Zobrazení škálování a značek mezních hodnot jednoho kanálu - umerické zobrazení aktuálních analogových kanálů um. zobrazení jednoho kanálu - Sloupcové zobrazení analogových kanálů - Vyp./zap. zobrazení binárních stavů - Zobrazení aktuálních analogových kanálů se škálováním a značkami mezních hodnot - Změna barvy sloup. grafu na červenou při překročení mezní hodnoty Procesní zobrazení - Velké numerické zobrazení analogových kanálů včetně názvu kanálu a popisu kanálů - Každý analogový kanál může být přepnut do popředí - Vypanutí zapnutí binárních kanálů Binární zobrazení - Přehledné zobrazení jednoho analogového kanálu - Současné zobrazení jednoho analog. kanálu jako sloup. graf a numerická hodnota - Zobrazení názvu kanálu a popisu kanálu - Zobrazení škálování a mezních značek Reporty - Volně konfigurovatelné zobrazení (přes Setup program) analogových a binárních signálů a obrazu na pozadí - Pro každou skupinu jedno procesní zobrazení Šaržový protokol - Vyp./zap. binárních kanálů - Zobrazení různých reportů analogových kanálů jedné skupiny - Údaje minimální, maximální, střední hodnoty a časového úseku - Zobrazení předchozích reportů - Současné protokolování šarží - Přepnutí mezi aktuálními a ukončenými šaržovými protokoly - Možnost elektronického podpisu

9 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 9/17 Zobrazení čítačů a integrátorů Výběr skupiny Zobrazení historie - Zobrazení max. 7 čítačů nebo integrátorů - Přepnutí mezi jednotlivým a celkovým zobrazením - Zobrazení aktuálního a posledního ukončeného stavu čítače Zobrazení seznamu alarmů - Max. 9 konfigurovatelných skupin - Zobrazení max. 6 analogových a 6 binárních kanálů na jednu skupinu - Použitelnost jednoto měřeného signálu ve více skupinách Zobrazení seznamu událostí - Zobrazení křivek všech uložených naměřených dat v různých pozicích zoomu - áhled na škálování a mezní značky kanálu - umerické zobrazení měřené hodnoty analogového kanálu na pozici kurzoru - Posunutí viditelného výřezu uvnitř uložených naměřených dat Konfigurace - Zobrazení aktuálních alarmů - Pro celé zařízení nebo pro jednotlivé šarže - Max. 150 záznamů viditelných na přístroji - Zobrazení a uložení událostí - Pro celé zařízení nebo jednotlivé šarže - Max. 150 záznamů viditelných na přístroji - Konfigurace na přístroji otočením a stisknutím ovládacího prvku - Konfigurace přes Setup program Vizualizace ve webovém prohlížeči - Online vizualizace zapisovače - Výběr z max. tří zákaznicky naprogramovaných HTML stránek (vytvoření na dotaz) - avigace přes různé typy zobrazení přístrojů (křivky, sloupcový graf, texty, procesní zobrazení,...) - Max. čtyři zapisovače nebo čtyři různé konfigurace zobrazení současně

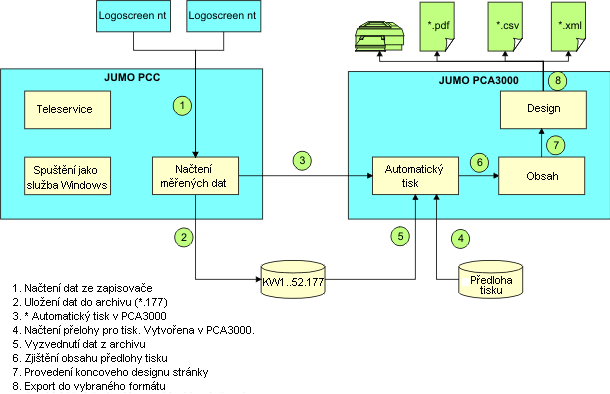

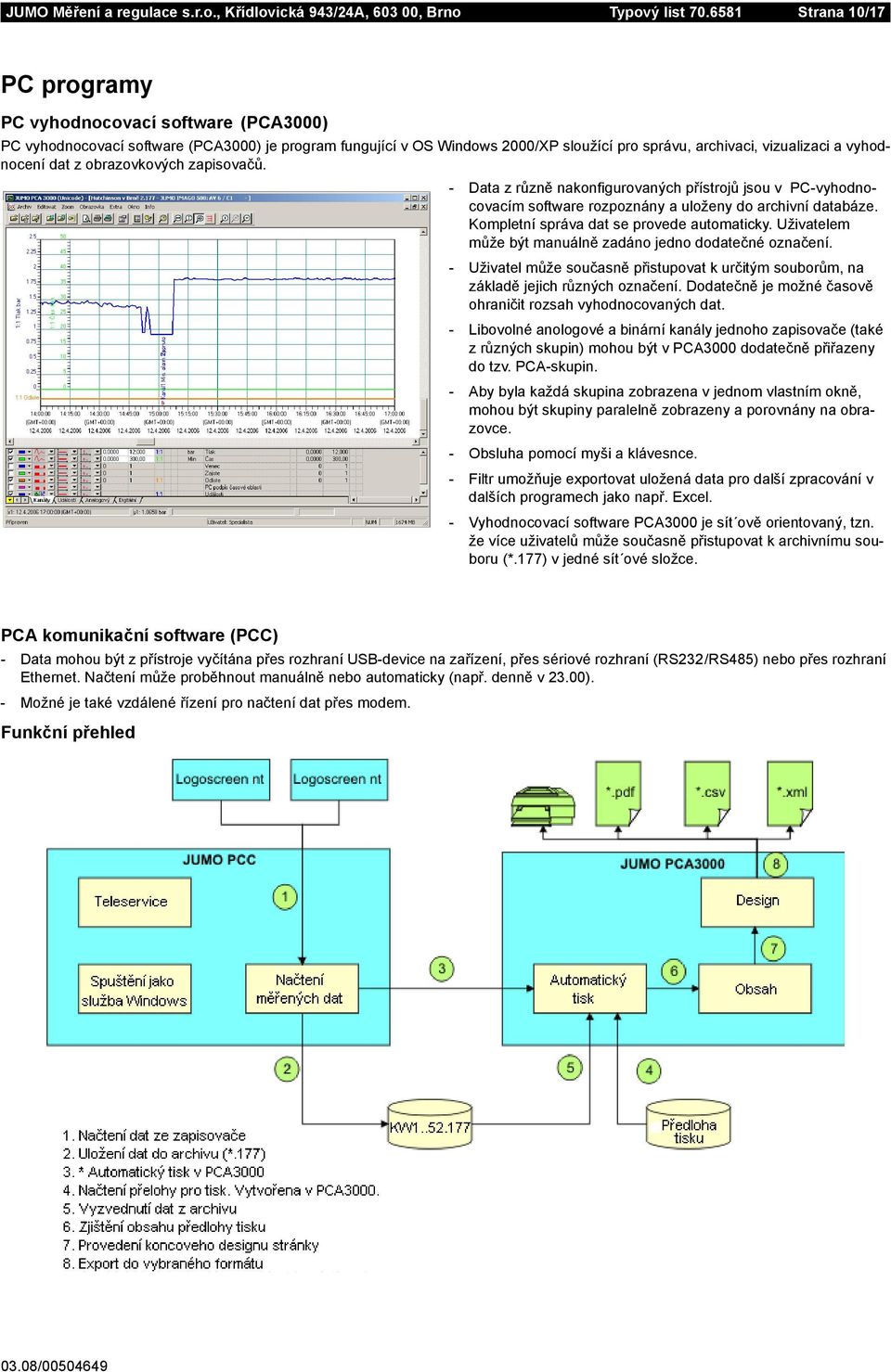

10 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 10/17 PC programy PC vyhodnocovací software (PCA000) PC vyhodnocovací software (PCA000) je program fungující v OS Windows 000/XP sloužící pro správu, archivaci, vizualizaci a vyhodnocení dat z obrazovkových zapisovačů. - Data z různě nakonfigurovaných přístrojů jsou v PC-vyhodnocovacím software rozpoznány a uloženy do archivní databáze. Kompletní správa dat se provede automaticky. živatelem může být manuálně zadáno jedno dodatečné označení. - živatel může současně přistupovat k určitým souborům, na základě jejich různých označení. Dodatečně je možné časově ohraničit rozsah vyhodnocovaných dat. - Libovolné anologové a binární kanály jednoho zapisovače (také z různých skupin) mohou být v PCA000 dodatečně přiřazeny do tzv. PCA-skupin. - Aby byla každá skupina zobrazena v jednom vlastním okně, mohou být skupiny paralelně zobrazeny a porovnány na obrazovce. - Obsluha pomocí myši a klávesnce. - Filtr umožňuje exportovat uložená data pro další zpracování v dalších programech jako např. Excel. - Vyhodnocovací software PCA000 je sít ově orientovaný, tzn. že více uživatelů může současně přistupovat k archivnímu souboru (*.177) v jedné sít ové složce. PCA komunikační software (PCC) - Data mohou být z přístroje vyčítána přes rozhraní SB-device na zařízení, přes sériové rozhraní (RS/RS85) nebo přes rozhraní Ethernet. ačtení může proběhnout manuálně nebo automaticky (např. denně v.00). - Možné je také vzdálené řízení pro načtení dat přes modem. Funkční přehled

11 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana /17 Rozhraní - SB rozhraní (sériově) - rozhraní RS-/RS85 (sériově) - rozhraní RS pro čtečku čárových kódů (sériově) - rozhraní Ethernet (sériově) - PROFIBS-DP (typový doplněk) čtení akt. měřených dat zápis akt. měř dat načtení uložených dat čtení/zápis konfigurace zápis seznamu uživatelů SB Host/Device ano (pouze Device) RS RS85 Ethernet PROFIBS- DP externí CF-karta ano ano ano ne nein ano ano ano ne ano ano ano ne ano ano ano ano ne ano ano ano ano ne ano SB-rozhraní rozhraní SB se rozlišuje mezi rozhraním typu Host a Device. a rozhraní typu Host mohou být připojena SB-pamět ová média. Rozhraní Device slouží - ve spojení s obvykle prodávanými SB kabely - pro provoz Setup programu. Zapisovač obsahuje vždy dvě rozhraní typu Host a Device na přední a zadní straně přístroje. Vždy je možné použít pouze jeden typ Host a jeden typ Device. Rozhraní RS/RS85 Aktuální procesní data tak i speciální přístrojová data mohou být načtena přes rozhraní RS nebo RS8 Ve spojení s vyhodnocovacím programem PCA000 a PCA komunikačním softwarem (PCC) mohou být data uložená v interní paměti přístroje načtena. rozhraní RS činí maximální délka vedení 15 m, u rozhraní RS85 je to 1, km. Zapojení je možné 9-pólovým konektorem SB-D na zadní straně přístroje. Protokol Modbus (Master a Slave) je k dispozici pro použití jako RT (Remote Terminal nit). RS pro čtečku čárových kódů a rozhraní může být připojena čtečka čárových kódů. Čtečka může být použita pro start a zastavení šaržového protokolu a k nastavení textů šarže (informace o zákazníkovi, číslo šarže,...). Čtečka může být zapojena také na rozhraní RS/RS85 a rozhraní RS pro čtečku čárových kódů může být použito pro funkci Modbus-Master a Modbus-Slave. Rozhraní Ethernet Přes rozhraní Ethernet může zapisovač komunikovat po lokální síti se setup programem a PCA komunikačním softwarem. IPadresa se přidělí pevně nastavením na přístroji nebo přes setup program a nebo přístroj obdrží IP-adresu automaticky od DHCP-serveru. Díky integrovanému Webserveru může na tři HTML stránky a tři šaržové stránky přístupovat současně více uživatelů na PC. Komunikační protokol: TCP/IP typ sítě: 10BaseT, 100BaseT Rozhraní PROFIBS-DP Přes rozhraní PROFIBS-DP může být zapisovač začleněn do sběrnicového systému podle PROFIBS-DP-Standard. Tato PRO- FIBS-varianta je určena speciálně pro komunikaci mezi automatizačními systémy a decentralizovanými periferními zařízeními. Data se přenášejí sériově po RS85-Standard s maximální rychlostí 1 MBit/s. S pomocí společně dodávané projekční utility (GSD-Generator) se uživatelsky specifická GSD data vytvoří a zapisovač se integruje do sběrnicového systému. Externí CompactFlashpamět ová karta (CF) Přes externí CompactFlash-pamět ovou kartu (CF) se přenesou data z interní paměti do PC. Konfigurační data mohou být vytvořena na PC a přes kartu nahrána do zapisovače. a straně PC je přístup k datům možný přes čtečku pamět ových karet (Compact- Flash-Reader/-Writer). Externí vstupy přes rozhraní Celkem může být přes rozhraní načteno a do zapisovače uloženo externích analogových vstupů a binárních vstupů. Dále mohou být přes rozhraní vkládány komentáře a události.

12 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 1/17 Elektrické zapojení Zadní pohled na šroubovací spojky Varianta přístroje 1 Číslo pozice (L) (L-) Modul (vrchní) }obsazen reléovou kartou B in out Modul (prostřední) obsazen 6 analog. kanály nebo analog. kanály a 8 binárními }vstupy/výstupy B B B in out Modul 1 (spodní) obsazen 6 analog. kanály neby analog. kanály a 8 binárními }vstupy/výstupy. 1 Varianta přístroje (L) (L-) in out B0 B B B Modul (vrchní) obsazen 6 analog. kanály nebo analog. kanály a 8 binárními }vstupy/výstupy B in out Modul (prostřední) obsazen 6 analog. kanály nebo analog. kanály a 8 binárními }vstupy/výstupy B B B in out 6 Modul 1 (spodní) obsazen 6 analog. kanály nebo analog. kanály a 8 binárními }vstupy/výstupy. 1 Číslo pozice

13 in in in in out out out 1 out JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 1/17 Pozice připojení Pozice Symbol připojení apájecí napětí apájecí napětí podle typového štítku pozice. (L) (L-) (L) (L-) Analogové vstupy Termočlánek Odporový teploměr, -vodič Odporový teploměr, -vodič Odporový teploměr, -vodič pozice 8. až 1 (vstup 1 1) u varianty přístroje (L) (L-) Odporový vysílač B in out B B B 1 Potenciometr, -vodič Potenciometr, -vodič nebo pozice 8. až (vstup 1 18) varianty přístroje (L) (L-) Potenciometr, -vodič B0 B B B B B B B apět ový vstup 0 1V 1 - X = 0...1V apět ový vstup 0 10V - X = V Proudový vstup I X-

14 in in in out out 1 in in in out out out in in in out out 1 out out JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 1/17 Pozice připojení Pozice Symbol připojení Binární vstupy/výstupy Konfigurace vstupu nebo výstupy se konfiguruje na přístroji nebo přes setup program. napět ové řízené LOW = DC - 5V HIGH = DC 1 0V napájecí napětí V/60mA... pozice 9. pouze u modulů se třemi analog. vstupy binární vstup/ výstup 1 binární vstup/ výstup (L) (L-) B0 B B B 10 B 5 B B B 1 6 in in - out out - externí pomocné napájecí napětí zem externího nap. napětí V pomocné napájecí napětí zem pomocného nap. napětí Příklad: Zapojení zátěže na binární výstup (B) a polovodičového relé na binární výstup (B); Příklad zapojení připojovacího konektrou: B B B in in- out out- napět ově řízené LOW = DC - 5V HIGH = DC 1 0V napájecí napětí V/60mA B B0 B B B 10 B B B B napět ově řízené LOW = DC - 5V HIGH = DC 1 0V napájecí napětí V/60mA.. 5 (L) (L-) B0 B B B 10 B. 5 B B B (L) (L-) Pozice 1 jen u modulu s nalogovými vstupy binární vstup/ výstup 9 binární vstup/ výstup 16 in externí pomocné napájecí napětí in - zem externího nap. napětí out V pomocné napájecí napětí out - zem napájecí napětí Pozice jen u varianty přístr. a u modulu se třemi analogovými vstupy 7 B binární vstup/ výstup 17 binární vstup/ výstup in externí pomocné napájecí napětí in - zem externího nap. napětí out V pomocné napájecí napětí out - zem napájecí napětí B in - Příklad: Binární vstup 1 () se aktivuje interním napájecím napětím. Příklad zapojení připojovacího konektoru: 7 B in in- out out- 8 9 B0 B B B in - Příklad: Binární vstup 0 (B0) se aktivuje interním napájecím napětím. Příklad zapojení připojovacího konektoru: B0 B B B in in- out out- out out - -

15 in out JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 15/17 Pozice připojení Pozice Symbol připojení Reléové výstupy Relé 1 (přepínací) pozice (L) (L-) Relé (přepínací) 1 Relé (přepínací) 1 pozice 1. Relé (přepínací) jen u varianty přístroje (L) (L-) 1. Relé 5 (přepínací) B in out B B B Relé 6 (přepínací) Relé 7 (přepínací) Rozhraní RS pro čtečku čárových kódů 9-pól. SB-D pozice. RxD přijatá data TxD odeslaná data... 5 GD zem 1 1 (L) (L-) PROFIBS-DP 9-pól. SB-D (typový doplněk) pozice. RxD/TxD-P přijatá/vyslaná data-plus B-vodič... 5 DGD potenciál přenášených dat 1 1 (L) (L-) 6 VP napájecí napětí-plus 8 RxD/TxD- přijatá/vyslaná data-neg. A-vodič SB-Host-rozhraní k připojení pamět ového média pozice 1 Obrazovkový zapisovač obsahuje také ještě jedno přední SB-Host-rozhraní. Obě nesmí být současně používány. Ethernet RJ5 RS 9-pól. SB-D (přepínatelný na RS85) RS85 9-pól. SB-D (přepínatelný na RS) pozice 1 TX vyslaná data TX- vyslaná data - RX přijatá data 1 6 RX- přijatá data - pozice RxD přijatá data TxD vyslaná data 5 GD zem 1 pozice TxD/RxD vyslaná/přijatá data 5 GD zem 8 TxD-/RxD- vyslaná/přijatá data - 1

16 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 16/17 Pozice připojení Pozice Symbol připojení SB-Device-rozhraní pro připojení PC Pozice 1 1 Obrazovkový zapisovač obsahuje také ještě jedno přední SB-Device-rozhraní. Obě nesmí být současně používány. Přehled galvanického oddělení Rozměry Typový doplněk - univerzální přenosná skříňka TG

17 JMO Měření a regulace s.r.o., Křídlovická 9/A, 60 00, Brno Typový list Strana 17/17 Objednávací klíč / Základní typ Obrazovkový zapisovač s rozhraním Ethernet, SB, RS/RS85 a RS pro čtečku čárových kódů Doplnění základního typu Software 0 bez softwarového paketu 1 se softwarovým paketem (Setup program včetně SB-kabelu, vyhodnocovací software PCA000, PCA komunikační software PCC) Jazyk přístroje 8 výrobní nastavení (němčina/angličtina) 9 nastavení podle zadání zákazníka 1 Pozice modulů Modul 1 (spodní) 0 není obsazen analogové vstupy a 8 binárních vstupů / výstupů 6 analogových vstupů Modul (prostřední) 0 není obsazen analogových vstupů a 8 binárních vstupů / výstupů 6 analogových vstupů Modul (vrchní) 0 není obsazen 1 6 reléových výstupů analogové vstupy a 8 binárních vstupů / výstupů 6 analogových vstupů apájecí napětí AC 100 0V 10/-15%, 8 6Hz 5 AC/DC 0...0V, 8 6Hz Typové doplňky 00 lithiová baterie (výrobně) 01 pamět ový kondenzátor (místo typového doplňku 00) 60 matematický a logický modul 67 PROFIBS-DP-rozhraní 50 univerzální přenosná skříň TG / /,... 1 (objednávkový klíč) / / 00 (příklad objednávky) 1 Typové doplňky oddělit čárkou. Sériově dodávané příslušenství - 1 návod pro montáž B návod k obsluze B upevňovací díly - 1 čelní těsnění - 1 CD s průvodní dokumentací a dalšími dokumenty Příslušenství - typový list CompactFlash pamět ová karta a SB disk, které jsou dodávány firmou JMO, jsou testovány pro průmyslové použití. Vůči ostatním výrobkům nepřebíráme žádnou odpovědnost. - Další příslušenství viz typový list
