1 Sensor Guide Pochopení a plánování senzorové techniky Pro každý prostor správné řešení

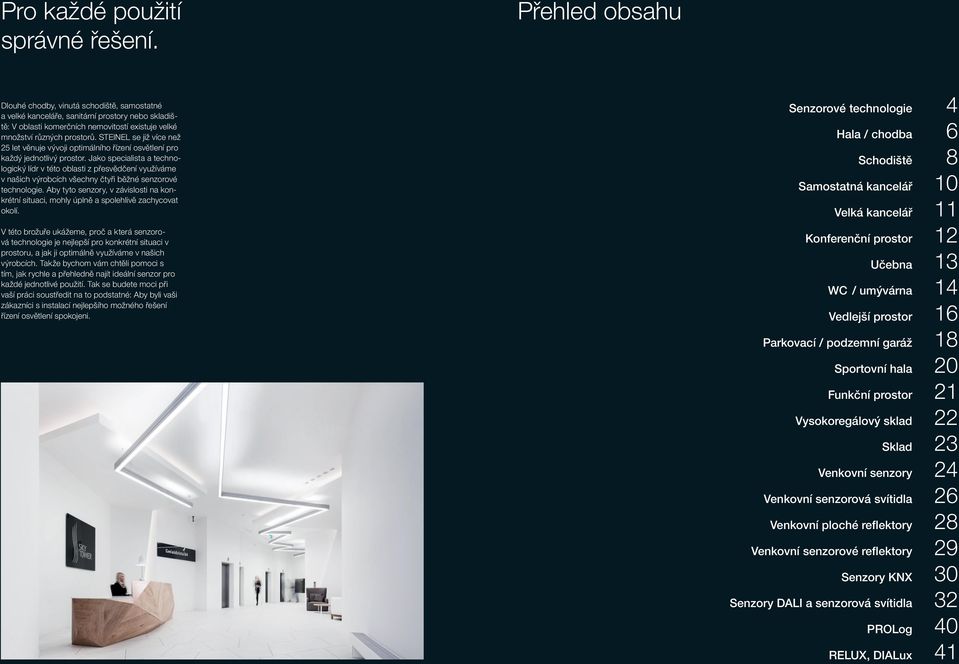

2 Pro každé použití správné řešení. Přehled obsahu Dlouhé chodby, vinutá schodiště, samostatné a velké kanceláře, sanitární prostory nebo skladiště: V oblasti komerčních nemovitostí existuje velké množství různých prostorů. STEINEL se již více než 25 let věnuje vývoji optimálního řízení osvětlení pro každý jednotlivý prostor. Jako specialista a technologický lídr v této oblasti z přesvědčení využíváme v našich výrobcích všechny čtyři běžné senzorové technologie. Aby tyto, v závislosti na konkrétní situaci, mohly úplně a spolehlivě zachycovat okolí. V této brožuře ukážeme, proč a která senzorová technologie je nejlepší pro konkrétní situaci v prostoru, a jak ji optimálně využíváme v našich výrobcích. Takže bychom vám chtěli pomoci s tím, jak rychle a přehledně najít ideální senzor pro každé jednotlivé použití. Tak se budete moci při vaší práci soustředit na to podstatné: Aby byli vaši zákazníci s instalací nejlepšího možného řešení řízení osvětlení spokojeni. Senzorové technologie 4 Hala / chodba 6 Schodiště 8 Samostatná kancelář 10 Velká kancelář 11 Konferenční prostor 12 Učebna 13 WC / umývárna 14 Vedlejší prostor 16 Parkovací / podzemní garáž 18 Sportovní hala 20 Funkční prostor 21 Vysokoregálový sklad 22 Sklad 23 Venkovní 24 Venkovní senzorová svítidla 26 Venkovní ploché reflektory 28 Venkovní senzorové reflektory 29 Senzory KNX 30 Senzory DALI a senzorová svítidla 32 PROLog 40 RELUX, DIALux 41

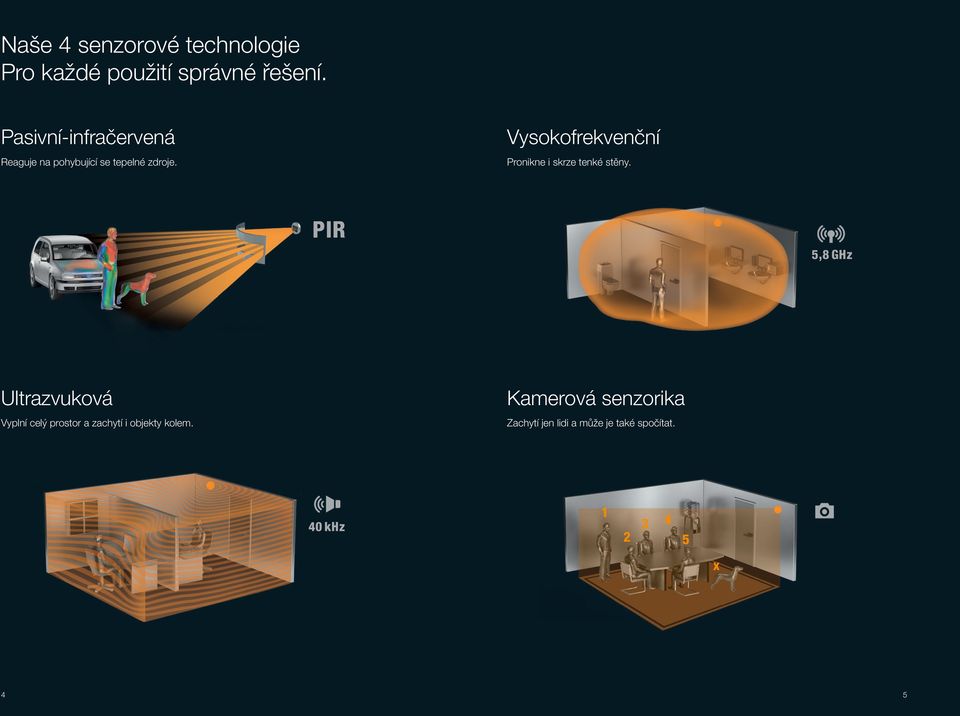

3 Naše 4 senzorové technologie Pro každé použití správné řešení. Pasivní-infračervená Reaguje na pohybující se tepelné zdroje. Vysokofrekvenční Pronikne i skrze tenké stěny. PIR 5,8 GHz Ultrazvuková Vyplní celý prostor a zachytí i objekty kolem. Kamerová senzorika Zachytí jen lidi a může je také spočítat. 40 khz x 4 5

4 6 Hala / chodba Hala / chodba 7 senzorová svítidla U průchodového senzoru je rozhodující, jak dobře zachycuje radiální pohyby. Tím je míněn čelní směr chůze k senzoru. Na základě vysokofrekvenční technologie nebo ultrazvuku vyvinula společnost STEINEL speciální pro haly a chodby s radiálním dosahem po 10 metrech. U výšky stropu do 3,50 m představuje perfektní řešení DUAL HF nebo DUAL US! Speciální použití U charakteristické lehké konstrukce použijte DUAL US nebo Single US. U výšky stropu do 5 m je správnou volbou infračervený senzor IS 345. Senzorová svítidla značky STEINEL představují perfektní řešení pro novostavby a renovace. Vysokofrekvenční senzor vynalezený společností STEINEL je neviditelně integrován ve svítidle a světlo zapíná jen tehdy, je-li to zapotřebí. Svítidlo pouze připojíte k proudovému zdroji, senzor nastavíte potenciometrem a je hotovo! Vysoce efektivní systémy LED značky STEINEL odpovídající nejnovějšímu stavu techniky zajišťují včasné a energeticky účinné osvětlení. Pokyny k instalaci Všechny modely mohou být použity jako nástěnná nebo stropní svítidla. Dosah lze u ultrazvukových a vysokofrekvenčních senzorů pohodlně nastavit potenciometrem. U IS 345 jsou v rozsahu dodávky obsaženy krycí lišty. Modely Q1, S1 a S2 lze obousměrně bezdrátově zapojit a nabízí volitelnou funkci základního jasu. Prezenční hlásič Dual HF Vysokofrekvenční průchodový senzor Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Pro haly a chodby v obytných a kancelářských budovách Dosah 20 m, 10 m v každém směru Stejně dobře zaznamenává z každého směru chůze COM1, KNX, DIM, DALI Prezenční hlásič Dual US Ultrazvukový průchodový senzor Ultrazvuk obklopuje objekty, ale neproniká jimi Pro haly a chodby v obytných a kancelářských budovách Dosah 20 m, 10 m v každém směru Stejně dobrý záznam z každého směru chůze COM1, COM2, DIM RS PRO LED Q1 LED 27,5 W s lm, K nebo K Volitelné základní světlo 10 % 50 %, obousměrné bezdrátové zapojení Skupinová parametrizace, vypínání v závislosti na denním světle RS PRO LED S 2 LED 28 W s lm, K nebo K Volitelné základní světlo 10 %, obousměrné bezdrátové zapojení Hlásič pohybu IS 345 Infračervený průchodový senzor Pro haly a chodby v obytných a kancelářských budovách Záchyt dlouhý 20 m a široký 5 m Montáž na strop až do výšky 5 m Speciální čočka vhodná pro chodby, IP54 Prezenční hlásič Single US Ultrazvukový průchodový senzor Ultrazvuk obklopuje objekty, ale neproniká jimi Pro haly a chodby v obytných a kancelářských budovách Dosah 10 m jen v jednom směru Perfektní záchyt v jednom směru COM1, COM2, DIM RS PRO LED S 1 LED 16 W s 972 lm, K nebo K Volitelné základní světlo 10 %, obousměrné bezdrátové zapojení RS PRO LED R1 LED 11 W s 770 lm, K nebo K Kabelové zapojení do sítě

5 8 Schodiště Schodiště 9 senzorová svítidla Na schodištích je přímý záchyt stoupajících nebo sestupujících osob velmi silně omezen. To není vzhledem k vinuté konstrukci koncipováno pro infračervenou techniku. Proto společnost STEINEL nabízí na bázi vysokofrekvenční technologie a ultrazvuku, které na schodišti zajišťují perfektní záchyt. Pokyny k instalaci U normální konstrukce a k záchytu v rozmezí 360 stupňů použijte vysokofrekvenční. U malých a vinutých schodišť vyberte ultrazvukový senzor Single US. U modelů HF 360 a Single US je možný poloautomatický provoz pro ruční zapínání a automatické vypínání. Senzorová svítidla značky STEINEL představují perfektní řešení pro novostavby a renovace. Vysokofrekvenční senzor vynalezený společností STEINEL je neviditelně integrován ve svítidle a světlo zapíná jen tehdy, je-li to zapotřebí. Svítidlo pouze připojíte k proudovému zdroji, senzor nastavíte potenciometrem a je hotovo! Vysoce efektivní systémy LED značky STEINEL odpovídající nejnovějšímu stavu techniky zajišťují včasné a energeticky účinné osvětlení. Pokyny k instalaci Všechny modely mohou být použity jako nástěnná nebo stropní svítidla. Díky nové funkci Remote-Group-Setting u modelů RS PRO 5800/5850 LED můžete nastavit minimální náklady u svítidel. Velmi jednoduše můžete dálkovým ovládáním nastavení jednoho svítidla zaslat všem ostatním svítidlům! Hlásič pohybu HF 3600 Vysokofrekvenční hlásič pohybu 360 Senzor VF může proniknout zavěšenými stropními podhledy Montáž na stěnu a do rohů v interiéru Průměrný dosah 8 m, plynule nastavitelný Prezenční hlásič HF 360 Vysokofrekvenční prezenční hlásič 360 Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Průměrný dosah 12 m, montáž na strop COM1, COM2, KNX, DIM, DALI RS PRO LED Q1 LED 27,5 W s lm, K nebo K Volitelné základní světlo 10 % 50 %, obousměrné bezdrátové zapojení Skupinová parametrizace, vypínání v závislosti na denním světle RS PRO LED S 2 LED 28 W s lm, K nebo K Volitelné základní světlo 10 %, obousměrné bezdrátové zapojení Prezenční hlásič Single US Ultrazvukový průchodový senzor Ultrazvuk obklopuje objekty, ale neproniká jimi Pro haly a chodby v obytných a kancelářských budovách Dosah 10 m jen v jednom směru Perfektní záchyt v jednom směru COM1, COM2, DIM RS PRO 5800 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 40 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave RS PRO LED R1 LED 11 W s 770 lm, K nebo K Easy instalační koncept

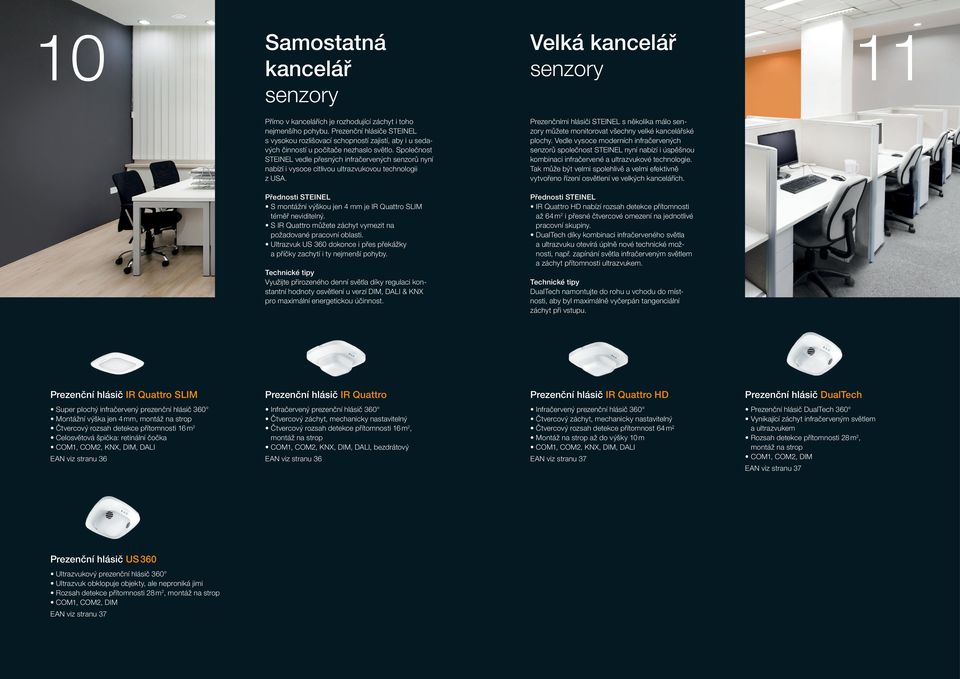

6 10 Samostatná Velká kancelář 11 kancelář Přímo v kancelářích je rozhodující záchyt i toho nejmenšího pohybu. Prezenční hlásiče STEINEL s vysokou rozlišovací schopností zajistí, aby i u sedavých činností u počítače nezhaslo světlo. Společnost STEINEL vedle přesných infračervených senzorů nyní nabízí i vysoce citlivou ultrazvukovou technologii z USA. Prezenčními hlásiči STEINEL s několika málo můžete monitorovat všechny velké kancelářské plochy. Vedle vysoce moderních infračervených senzorů společnost STEINEL nyní nabízí i úspěšnou kombinaci infračervené a ultrazvukové technologie. Tak může být velmi spolehlivě a velmi efektivně vytvořeno řízení osvětlení ve velkých kancelářích. S montážní výškou jen 4 mm je IR Quattro SLIM téměř neviditelný. S IR Quattro můžete záchyt vymezit na požadované pracovní oblasti. Ultrazvuk US 360 dokonce i přes překážky a příčky zachytí i ty nejmenší pohyby. Využijte přirozeného denní světla díky regulaci konstantní hodnoty osvětlení u verzí DIM, DALI & KNX pro maximální energetickou účinnost. IR Quattro HD nabízí rozsah detekce přítomnosti až 64 m 2 i přesné čtvercové omezení na jednotlivé pracovní skupiny. DualTech díky kombinaci infračerveného světla a ultrazvuku otevírá úplně nové technické možnosti, např. zapínání světla infračerveným světlem a záchyt přítomnosti ultrazvukem. DualTech namontujte do rohu u vchodu do místnosti, aby byl maximálně vyčerpán tangenciální záchyt při vstupu. Prezenční hlásič IR Quattro SLIM Prezenční hlásič IR Quattro Prezenční hlásič IR Quattro HD Prezenční hlásič DualTech Super plochý infračervený prezenční hlásič 360 Montážní výška jen 4 mm, montáž na strop Čtvercový rozsah detekce přítomnosti 16 m 2 Celosvětová špička: retinální čočka COM1, COM2, KNX, DIM, DALI Čtvercový rozsah detekce přítomnosti 16 m 2, montáž na strop COM1, COM2, KNX, DIM, DALI, bezdrátový Čtvercový rozsah detekce přítomnost 64 m 2 Montáž na strop až do výšky 10 m COM1, COM2, KNX, DIM, DALI Prezenční hlásič DualTech 360 Vynikající záchyt infračerveným světlem a ultrazvukem Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM Prezenční hlásič US 360 Ultrazvukový prezenční hlásič 360 Ultrazvuk obklopuje objekty, ale neproniká jimi Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM

7 12 Konferenční Učebna 13 prostor Právě v konferenčních místnostech jsou kladeny velmi vysoké požadavky na. Společnost STEINEL pro královskou třídu kancelářských prostor nabízí inovativní řešení na bázi infračerveného světla a ultrazvuku, i celosvětově jedinečnou kamerovou senzoriku. IR Quattro HD nabízí rozsah detekce přítomnosti až 64 m 2 i přesné čtvercové vymezení na požadované oblasti. U výkyvných svítidel nebo zvukotěsných prvků je ideální ultrazvukový senzor US 360. HPD 1 může počítat osoby v místnosti, a tím poskytuje vysoce relevantní informace pro celou automatizaci budov. U HPD1 můžete přesně vytvořit až tři zóny záchytu! Řízení osvětlení představuje skutečnou výzvu v učebnách. Světlo nemůže zhasnout právě při práci v učebnách, kdy se žáci jen málo pohybují. Zde potřebujete vynikající záchyt s nejlepší senzorovou technologií STEINEL. Se svým rozsahem detekce přítomnosti 64 m 2 může IR Quattro HD zachytit celý prostor učebny. US 360 kontroluje dokonce i ty nejmenší pohyby i přes překážky ve výhledu na senzor, např. příčky nebo velké obrazovky v místnosti. IR Quattro SLIM DALI nainstalujte pro řízení dvou světelných pásů pro osvětlení místnosti a IR Quattro HD pro osvětlení tabule. Přitom máte možnost automatického a ručního řízení, např. útlum světla. Senzor osob HPD1 Prezenční hlásič IR Quattro Prezenční hlásič IR Quattro HD Prezenční hlásič DualTech Celosvětově jedinečný kamerový senzor 120 Rozpozná a spočítá sedící a stojící lidi 3 přesně defi novatelné zóny záchytu, montáž na stěnu Rozhraní IP a KNX Čtvercový rozsah detekce přítomnosti 16 m 2, montáž na strop COM1, COM2, KNX, DIM, DALI, bezdrátový Čtvercový rozsah detekce přítomnost 64 m 2 Montáž na strop až do výšky 10 m COM1, COM2, KNX, DIM, DALI Prezenční hlásič DualTech 360 Vynikající záchyt infračerveným světlem a ultrazvukem Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM Prezenční hlásič IR Quattro HD Prezenční hlásič US 360 Prezenční hlásič IR Quattro SLIM Prezenční hlásič US 360 Čtvercový rozsah detekce přítomnost 64 m 2 Montáž na strop až do výšky 10 m COM1, COM2, KNX, DIM, DALI Ultrazvukový prezenční hlásič 360 Ultrazvuk obklopuje objekty, ale neproniká jimi Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM Super plochý infračervený prezenční hlásič 360 Montážní výška jen 4 mm, montáž na strop Čtvercový rozsah detekce přítomnosti 16 m 2 Celosvětová špička: retinální čočka COM1, COM2, KNX, DIM, DALI Ultrazvukový prezenční hlásič 360 Ultrazvuk obklopuje objekty, ale neproniká jimi Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM

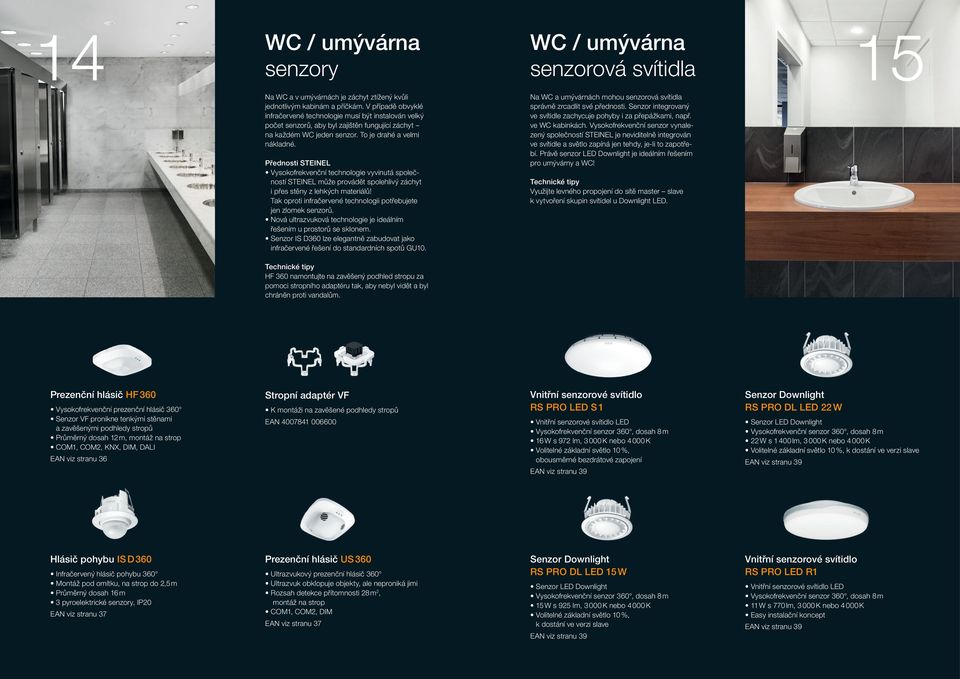

8 14 WC / umývárna WC / umývárna 15 senzorová svítidla Na WC a v umývárnách je záchyt ztížený kvůli jednotlivým kabinám a příčkám. V případě obvyklé infračervené technologie musí být instalován velký počet senzorů, aby byl zajištěn fungující záchyt na každém WC jeden senzor. To je drahé a velmi nákladné. Vysokofrekvenční technologie vyvinutá společností STEINEL může provádět spolehlivý záchyt i přes stěny z lehkých materiálů! Tak oproti infračervené technologii potřebujete jen zlomek senzorů. Nová ultrazvuková technologie je ideálním řešením u prostorů se sklonem. Senzor IS D360 lze elegantně zabudovat jako infračervené řešení do standardních spotů GU10. Na WC a umývárnách mohou senzorová svítidla správně zrcadlit své přednosti. Senzor integrovaný ve svítidle zachycuje pohyby i za přepážkami, např. ve WC kabinkách. Vysokofrekvenční senzor vynalezený společností STEINEL je neviditelně integrován ve svítidle a světlo zapíná jen tehdy, je-li to zapotřebí. Právě senzor LED Downlight je ideálním řešením pro umývárny a WC! Využijte levného propojení do sítě master slave k vytvoření skupin svítidel u Downlight LED. HF 360 namontujte na zavěšený podhled stropu za pomoci stropního adaptéru tak, aby nebyl vidět a byl chráněn proti vandalům. Prezenční hlásič HF 360 Vysokofrekvenční prezenční hlásič 360 Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Průměrný dosah 12 m, montáž na strop COM1, COM2, KNX, DIM, DALI Stropní adaptér VF K montáži na zavěšené podhledy stropů EAN RS PRO LED S 1 LED 16 W s 972 lm, K nebo K Volitelné základní světlo 10 %, obousměrné bezdrátové zapojení Senzor Downlight RS PRO DL LED 22 W Senzor LED Downlight 22 W s lm, K nebo K Volitelné základní světlo 10 %, k dostání ve verzi slave Hlásič pohybu IS D 360 Infračervený hlásič pohybu 360 Montáž pod omítku, na strop do 2,5 m Průměrný dosah 16 m 3 pyroelektrické, IP20 Prezenční hlásič US 360 Ultrazvukový prezenční hlásič 360 Ultrazvuk obklopuje objekty, ale neproniká jimi Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM Senzor Downlight RS PRO DL LED 15 W Senzor LED Downlight 15 W s 925 lm, K nebo K Volitelné základní světlo 10 %, k dostání ve verzi slave RS PRO LED R1 LED 11 W s 770 lm, K nebo K Easy instalační koncept

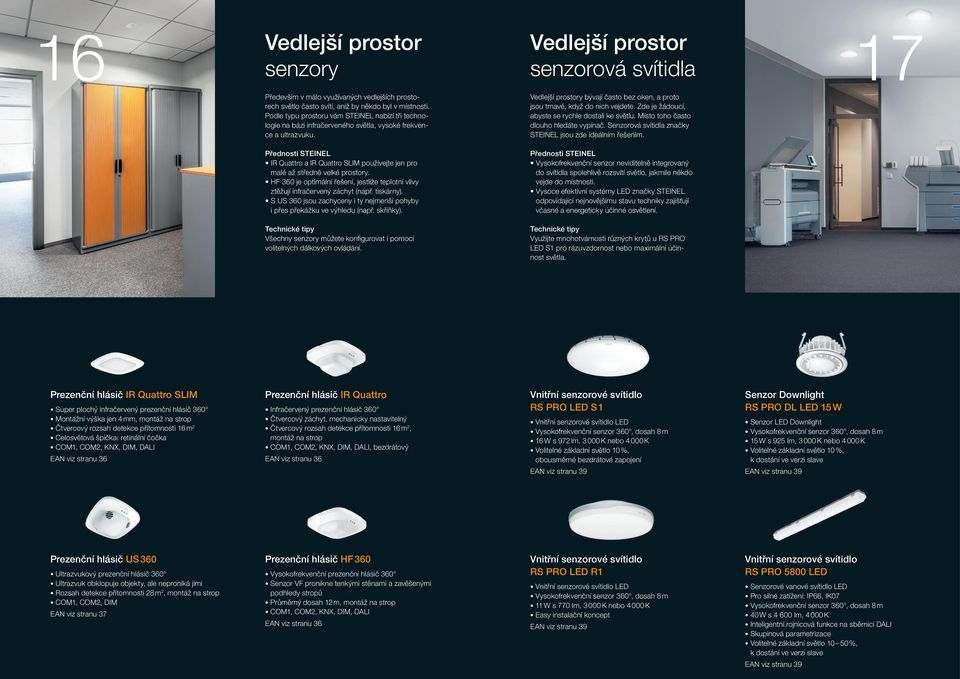

9 16 Vedlejší prostor Vedlejší prostor 17 senzorová svítidla Především v málo využívaných vedlejších prostorech světlo často svítí, aniž by někdo byl v místnosti. Podle typu prostoru vám STEINEL nabízí tři technologie na bázi infračerveného světla, vysoké frekvence a ultrazvuku. Vedlejší prostory bývají často bez oken, a proto jsou tmavé, když do nich vejdete. Zde je žádoucí, abyste se rychle dostali ke světlu. Místo toho často dlouho hledáte vypínač. Senzorová svítidla značky STEINEL jsou zde ideálním řešením. IR Quattro a IR Quattro SLIM používejte jen pro malé až středně velké prostory. HF 360 je optimální řešení, jestliže teplotní vlivy ztěžují infračervený záchyt (např. tiskárny). S US 360 jsou zachyceny i ty nejmenší pohyby i přes překážku ve výhledu (např. skříňky). Vysokofrekvenční senzor neviditelně integrovaný do svítidla spolehlivě rozsvítí světlo, jakmile někdo vejde do místnosti. Vysoce efektivní systémy LED značky STEINEL odpovídající nejnovějšímu stavu techniky zajišťují včasné a energeticky účinné osvětlení. Všechny můžete konfi gurovat i pomocí volitelných dálkových ovládání. Využijte mnohotvárnosti různých krytů u RS PRO LED S1 pro rázuvzdornost nebo maximální účinnost světla. Prezenční hlásič IR Quattro SLIM Super plochý infračervený prezenční hlásič 360 Montážní výška jen 4 mm, montáž na strop Čtvercový rozsah detekce přítomnosti 16 m 2 Celosvětová špička: retinální čočka COM1, COM2, KNX, DIM, DALI Prezenční hlásič IR Quattro Čtvercový rozsah detekce přítomnosti 16 m 2, montáž na strop COM1, COM2, KNX, DIM, DALI, bezdrátový RS PRO LED S 1 LED 16 W s 972 lm, K nebo K Volitelné základní světlo 10 %, obousměrné bezdrátové zapojení Senzor Downlight RS PRO DL LED 15 W Senzor LED Downlight 15 W s 925 lm, K nebo K Volitelné základní světlo 10 %, k dostání ve verzi slave Prezenční hlásič US 360 Ultrazvukový prezenční hlásič 360 Ultrazvuk obklopuje objekty, ale neproniká jimi Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM Prezenční hlásič HF 360 Vysokofrekvenční prezenční hlásič 360 Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Průměrný dosah 12 m, montáž na strop COM1, COM2, KNX, DIM, DALI RS PRO LED R1 LED 11 W s 770 lm, K nebo K Easy instalační koncept RS PRO 5800 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 40 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave

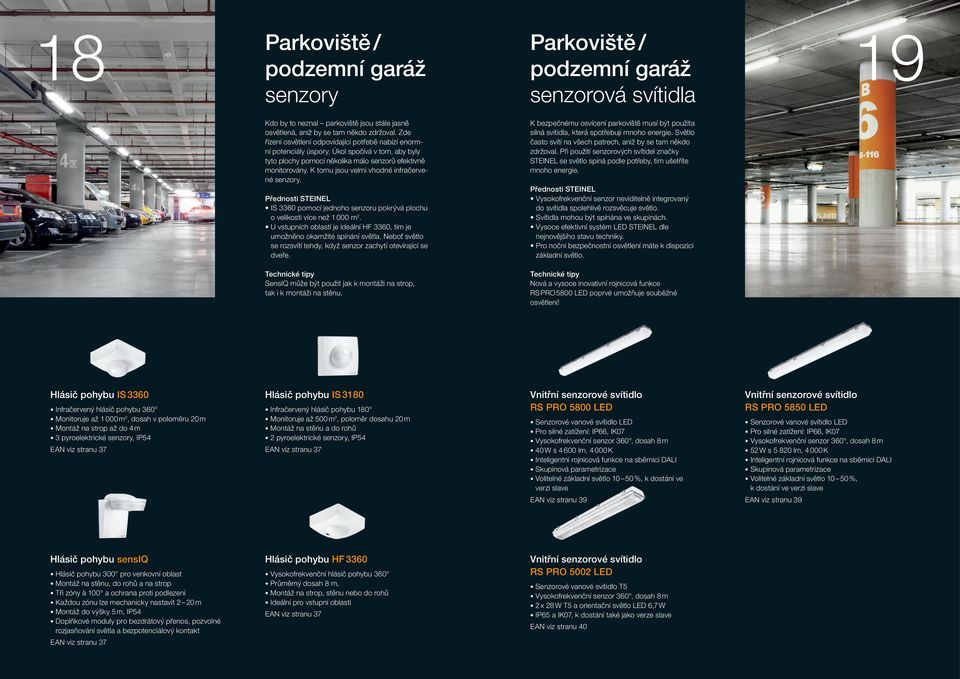

10 18 Parkoviště / Parkoviště / 19 podzemní garáž podzemní garáž senzorová svítidla Kdo by to neznal parkoviště jsou stále jasně osvětlená, aniž by se tam někdo zdržoval. Zde řízení osvětlení odpovídající potřebě nabízí enormní potenciály úspory. Úkol spočívá v tom, aby byly tyto plochy pomocí několika málo senzorů efektivně monitorovány. K tomu jsou velmi vhodné infračervené. IS 3360 pomocí jednoho senzoru pokrývá plochu o velikosti více než m 2. U vstupních oblastí je ideální HF 3360, tím je umožněno okamžité spínání světla. Neboť světlo se rozsvítí tehdy, když senzor zachytí otevírající se dveře. K bezpečnému osvícení parkoviště musí být použita silná svítidla, která spotřebují mnoho energie. Světlo často svítí na všech patrech, aniž by se tam někdo zdržoval. Při použití senzorových svítidel značky STEINEL se světlo spíná podle potřeby, tím ušetříte mnoho energie. Vysokofrekvenční senzor neviditelně integrovaný do svítidla spolehlivě rozsvěcuje světlo. Svítidla mohou být spínána ve skupinách. Vysoce efektivní systém LED STEINEL dle nejnovějšího stavu techniky. Pro noční bezpečnostní osvětlení máte k dispozici základní světlo. SensIQ může být použit jak k montáži na strop, tak i k montáži na stěnu. Nová a vysoce inovativní rojnicová funkce RS PRO 5800 LED poprvé umožňuje souběžné osvětlení! Hlásič pohybu IS 3360 Infračervený hlásič pohybu 360 Monitoruje až m 2, dosah v poloměru 20 m Montáž na strop až do 4 m 3 pyroelektrické, IP54 Hlásič pohybu IS 3180 Infračervený hlásič pohybu 180 Monitoruje až 500 m 2, poloměr dosahu 20 m Montáž na stěnu a do rohů 2 pyroelektrické, IP54 RS PRO 5800 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 40 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave RS PRO 5850 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 52 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave Hlásič pohybu sensiq Hlásič pohybu 300 pro venkovní oblast Montáž na stěnu, do rohů a na strop Tři zóny à 100 a ochrana proti podlezení Každou zónu lze mechanicky nastavit 2 20 m Montáž do výšky 5 m, IP54 Doplňkové moduly pro bezdrátový přenos, pozvolné rozjasňování světla a bezpotenciálový kontakt Hlásič pohybu HF 3360 Vysokofrekvenční hlásič pohybu 360 Průměrný dosah 8 m, Montáž na strop, stěnu nebo do rohů Ideální pro vstupní oblasti RS PRO 5002 LED Senzorové vanové svítidlo T5 2 x 28 W T5 a orientační světlo LED 6,7 W IP65 a IK07, k dostání také jako verze slave EAN viz stranu 40

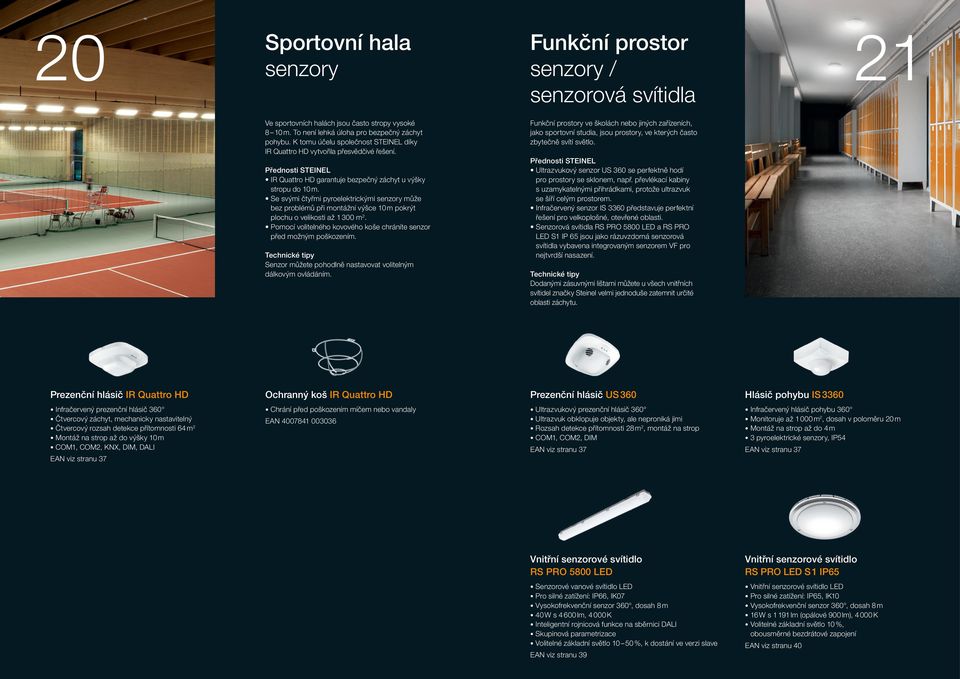

11 20 Sportovní hala Funkční prostor 21 / senzorová svítidla Ve sportovních halách jsou často stropy vysoké 8 10 m. To není lehká úloha pro bezpečný záchyt pohybu. K tomu účelu společnost STEINEL díky IR Quattro HD vytvořila přesvědčivé řešení. IR Quattro HD garantuje bezpečný záchyt u výšky stropu do 10 m. Se svými čtyřmi pyroelektrickými může bez problémů při montážní výšce 10 m pokrýt plochu o velikosti až m 2. Pomocí volitelného kovového koše chráníte senzor před možným poškozením. Senzor můžete pohodlně nastavovat volitelným dálkovým ovládáním. Funkční prostory ve školách nebo jiných zařízeních, jako sportovní studia, jsou prostory, ve kterých často zbytečně svítí světlo. Ultrazvukový senzor US 360 se perfektně hodí pro prostory se sklonem, např. převlékací kabiny s uzamykatelnými přihrádkami, protože ultrazvuk se šíří celým prostorem. Infračervený senzor IS 3360 představuje perfektní řešení pro velkoplošné, otevřené oblasti. Senzorová svítidla RS PRO 5800 LED a RS PRO LED S1 IP 65 jsou jako rázuvzdorná senzorová svítidla vybavena integrovaným senzorem VF pro nejtvrdší nasazení. Dodanými zásuvnými lištami můžete u všech vnitřních svítidel značky Steinel velmi jednoduše zatemnit určité oblasti záchytu. Prezenční hlásič IR Quattro HD Ochranný koš IR Quattro HD Prezenční hlásič US 360 Hlásič pohybu IS 3360 Čtvercový rozsah detekce přítomnosti 64 m 2 Montáž na strop až do výšky 10 m COM1, COM2, KNX, DIM, DALI Chrání před poškozením míčem nebo vandaly EAN Ultrazvukový prezenční hlásič 360 Ultrazvuk obklopuje objekty, ale neproniká jimi Rozsah detekce přítomnosti 28 m 2, montáž na strop COM1, COM2, DIM Infračervený hlásič pohybu 360 Monitoruje až m 2, dosah v poloměru 20 m Montáž na strop až do 4 m 3 pyroelektrické, IP54 RS PRO 5800 LED RS PRO LED S 1 IP65 Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 40 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave LED Pro silné zatížení: IP65, IK10 16 W s lm (opálové 900 lm), K Volitelné základní světlo 10 %, obousměrné bezdrátové zapojení EAN viz stranu 40

12 22 Vysokoregálový Sklad 23 sklad senzorová svítidla Ve vysokoregálových skladech kladou velké výšky stropů až 14 m vysoké požadavky na techniku. Za prvé: Technologie musí z těchto výšek spolehlivě provádět záchyt. Za druhé: Má být zachycován jen pohyb v příslušné chodbě. Pro tyto instalační výšky je vhodná výhradně jen infračervená technologie. Pro velké plochy a do výšky 10 m doporučujeme IR Quattro HD k monitorování ploch až m 2 pomocí jen jednoho senzoru. Pro chodby ve skladu společnost STEINEL nabízí IS 345 MX Highbay s dosahem 30 m pro jednu chodbu. Stávající svítidla Highbay mohou být přímo na svítidle automatizována HBS 300 a 200. K monitorování ještě větších ploch mohou být vzájemně propojeny. Téměř všechny skladovací plochy jsou osvětleny umělým světlem a většinou je světlo rozsvícené po celou pracovní dobu, ačkoli je světla zapotřebí jen po krátkou dobu. Díky senzorovým svítidlům společnosti STEINEL se světlo rozsvítí jen tehdy, je-li to zapotřebí. V opačném případě zhasne nebo může být utlumeno do režimu standby. Krátce ve skladu existují velmi vysoké potenciály úspory při použití automatického osvětlení. Vysokofrekvenční senzor neviditelně integrovaný do svítidla spolehlivě spíná světlo, svítidla mohou být spínána ve skupinách. Vysoce efektivní systémy LED značky STEINEL odpovídají nejnovějšímu stavu techniky. Všechna svítidla jsou také k dostání jako varianta slave. U modelů RS PRO 5800 a 5850 LED lze nastavit základní světlo v rozmezí % a hlavní světlo %. Hlásič pohybu IS 345 MX Highbay Infračervený průchodový senzor Vysokoregálový sklad a chodby do výšky 12 m Záchyt dlouhý 30 m a široký 4 m Speciální čočka vhodná pro chodby, IP54 EAN viz stranu 38 Prezenční hlásič IR Quattro HD Montáž na strop až do výšky 10 m COM1, COM2, KNX, DIM, DALI RS PRO 5800 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 40 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave RS PRO 5850 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 52 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave Hlásič pohybu HBS 300 Highbay Infračervený hlásič pohybu 360 K montáži na stávající svítidla Highbay Skladovací haly a haly do výšky 14 m Dosah v poloměru 18 m EAN viz stranu 38 Hlásič pohybu HBS 200 Highbay Infračervený průchodový senzor K montáži na stávající svítidla Highbay Vysokoregálový sklad a chodby do výšky 14 m Záchyt dlouhý 30 m a široký 4 m EAN viz stranu 38 RS PRO 5002 LED Senzorové vanové svítidlo T5 2 x 28 W T5 a orientační světlo LED 6,7 W IP65 a IK07, k dostání také jako verze slave EAN viz stranu 40 RS PRO 5100 Senzorové vanové svítidlo T5 1 x 54 W T5 IP65 a IK07, k dostání také jako verze slave EAN viz stranu 40

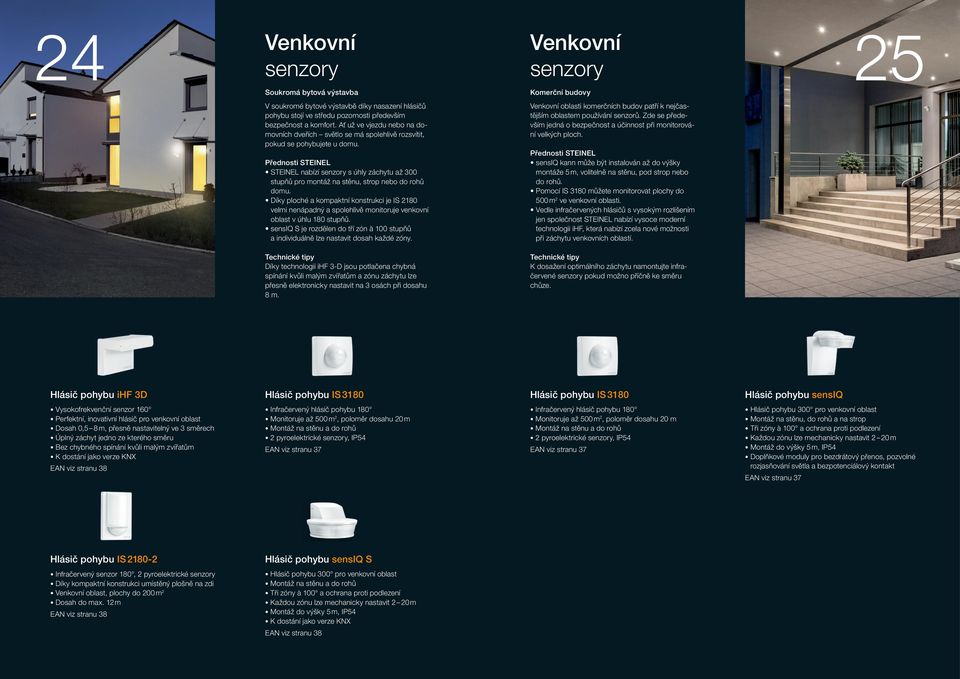

13 24 Venkovní Venkovní 25 Soukromá bytová výstavba V soukromé bytové výstavbě díky nasazení hlásičů pohybu stojí ve středu pozornosti především bezpečnost a komfort. Ať už ve vjezdu nebo na domovních dveřích světlo se má spolehlivě rozsvítit, pokud se pohybujete u domu. STEINEL nabízí s úhly záchytu až 300 stupňů pro montáž na stěnu, strop nebo do rohů domu. Díky ploché a kompaktní konstrukci je IS 2180 velmi nenápadný a spolehlivě monitoruje venkovní oblast v úhlu 180 stupňů. sensiq S je rozdělen do tří zón à 100 stupňů a individuálně lze nastavit dosah každé zóny. Komerční budovy Venkovní oblasti komerčních budov patří k nejčastějším oblastem používání senzorů. Zde se především jedná o bezpečnost a účinnost při monitorování velkých ploch. sensiq kann může být instalován až do výšky montáže 5 m, volitelně na stěnu, pod strop nebo do rohů. Pomocí IS 3180 můžete monitorovat plochy do 500 m 2 ve venkovní oblasti. Vedle infračervených hlásičů s vysokým rozlišením jen společnost STEINEL nabízí vysoce moderní technologii ihf, která nabízí zcela nové možnosti při záchytu venkovních oblastí. Díky technologii ihf 3-D jsou potlačena chybná spínání kvůli malým zvířatům a zónu záchytu lze přesně elektronicky nastavit na 3 osách při dosahu 8 m. K dosažení optimálního záchytu namontujte infračervené pokud možno příčně ke směru chůze. Hlásič pohybu ihf 3D Hlásič pohybu IS 3180 Hlásič pohybu IS 3180 Hlásič pohybu sensiq Vysokofrekvenční senzor 160 Perfektní, inovativní hlásič pro venkovní oblast Dosah 0,5 8 m, přesně nastavitelný ve 3 směrech Úplný záchyt jedno ze kterého směru Bez chybného spínání kvůli malým zvířatům K dostání jako verze KNX EAN viz stranu 38 Infračervený hlásič pohybu 180 Monitoruje až 500 m 2, poloměr dosahu 20 m Montáž na stěnu a do rohů 2 pyroelektrické, IP54 Infračervený hlásič pohybu 180 Monitoruje až 500 m 2, poloměr dosahu 20 m Montáž na stěnu a do rohů 2 pyroelektrické, IP54 Hlásič pohybu 300 pro venkovní oblast Montáž na stěnu, do rohů a na strop Tři zóny à 100 a ochrana proti podlezení Každou zónu lze mechanicky nastavit 2 20 m Montáž do výšky 5 m, IP54 Doplňkové moduly pro bezdrátový přenos, pozvolné rozjasňování světla a bezpotenciálový kontakt Hlásič pohybu IS Hlásič pohybu sensiq S Infračervený senzor 180, 2 pyroelektrické Díky kompaktní konstrukci umístěný plošně na zdi Venkovní oblast, plochy do 200 m 2 Dosah do max. 12 m EAN viz stranu 38 Hlásič pohybu 300 pro venkovní oblast Montáž na stěnu a do rohů Tři zóny à 100 a ochrana proti podlezení Každou zónu lze mechanicky nastavit 2 20 m Montáž do výšky 5 m, IP54 K dostání jako verze KNX EAN viz stranu 38

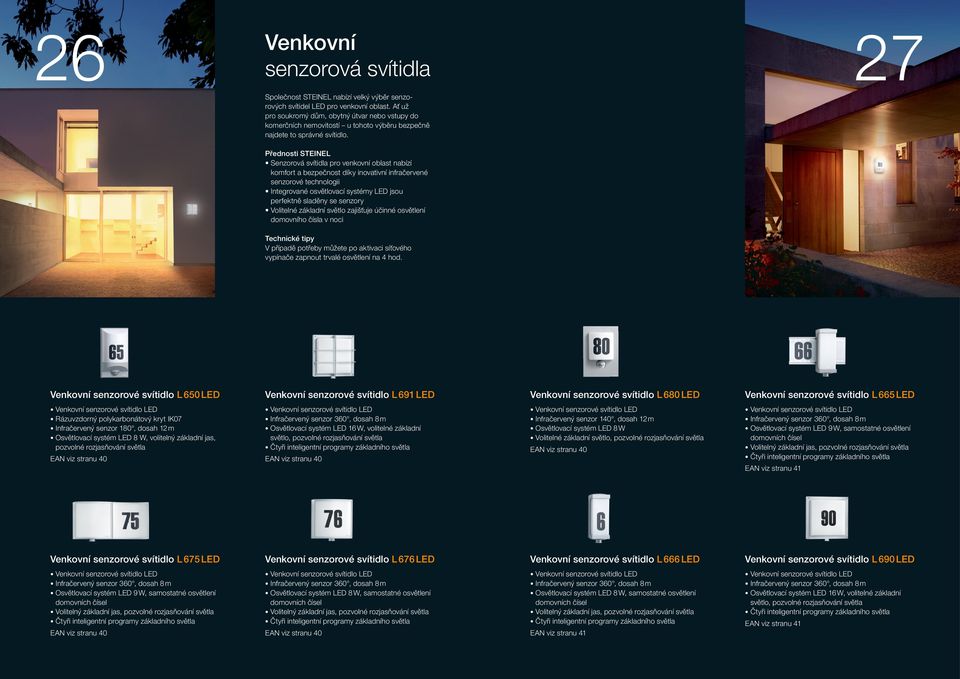

14 26 Venkovní senzorová svítidla Společnost STEINEL nabízí velký výběr senzorových svítidel LED pro venkovní oblast. Ať už pro soukromý dům, obytný útvar nebo vstupy do komerčních nemovitostí u tohoto výběru bezpečně najdete to správné svítidlo. 27 Senzorová svítidla pro venkovní oblast nabízí komfort a bezpečnost díky inovativní infračervené senzorové technologii Integrované osvětlovací systémy LED jsou perfektně sladěny se Volitelné základní světlo zajišťuje účinné osvětlení domovního čísla v noci V případě potřeby můžete po aktivaci síťového vypínače zapnout trvalé osvětlení na 4 hod. Venkovní senzorové svítidlo L 650 LED Venkovní senzorové svítidlo L 691 LED Venkovní senzorové svítidlo L 680 LED Venkovní senzorové svítidlo L 665 LED Venkovní senzorové svítidlo LED Rázuvzdorný polykarbonátový kryt IK07 Infračervený senzor 180, dosah 12 m Osvětlovací systém LED 8 W, volitelný základní jas, pozvolné rozjasňování světla EAN viz stranu 40 Venkovní senzorové svítidlo LED Infračervený senzor 360, dosah 8 m Osvětlovací systém LED 16 W, volitelné základní světlo, pozvolné rozjasňování světla Čtyři inteligentní programy základního světla EAN viz stranu 40 Venkovní senzorové svítidlo LED Infračervený senzor 140, dosah 12 m Osvětlovací systém LED 8 W Volitelné základní světlo, pozvolné rozjasňování světla EAN viz stranu 40 Venkovní senzorové svítidlo LED Infračervený senzor 360, dosah 8 m Osvětlovací systém LED 9 W, samostatné osvětlení domovních čísel Volitelný základní jas, pozvolné rozjasňování světla Čtyři inteligentní programy základního světla EAN viz stranu 41 Venkovní senzorové svítidlo L 675 LED Venkovní senzorové svítidlo L 676 LED Venkovní senzorové svítidlo L 666 LED Venkovní senzorové svítidlo L 690 LED Venkovní senzorové svítidlo LED Infračervený senzor 360, dosah 8 m Osvětlovací systém LED 9 W, samostatné osvětlení domovních čísel Volitelný základní jas, pozvolné rozjasňování světla Čtyři inteligentní programy základního světla EAN viz stranu 40 Venkovní senzorové svítidlo LED Infračervený senzor 360, dosah 8 m Osvětlovací systém LED 8 W, samostatné osvětlení domovních čísel Volitelný základní jas, pozvolné rozjasňování světla Čtyři inteligentní programy základního světla EAN viz stranu 40 Venkovní senzorové svítidlo LED Infračervený senzor 360, dosah 8 m Osvětlovací systém LED 8 W, samostatné osvětlení domovních čísel Volitelný základní jas, pozvolné rozjasňování světla Čtyři inteligentní programy základního světla EAN viz stranu 41 Venkovní senzorové svítidlo LED Infračervený senzor 360, dosah 8 m Osvětlovací systém LED 16 W, volitelné základní světlo, pozvolné rozjasňování světla Čtyři inteligentní programy základního světla EAN viz stranu 41

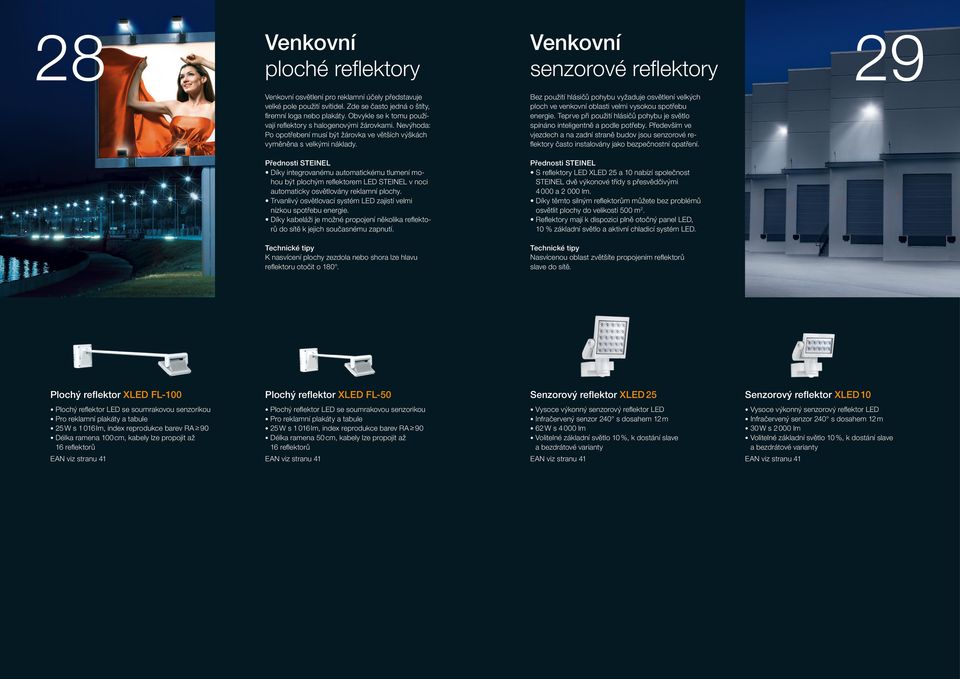

15 28 Venkovní Venkovní 29 ploché refl ektory senzorové refl ektory Venkovní osvětlení pro reklamní účely představuje velké pole použití svítidel. Zde se často jedná o štíty, fi remní loga nebo plakáty. Obvykle se k tomu používají refl ektory s halogenovými žárovkami. Nevýhoda: Po opotřebení musí být žárovka ve větších výškách vyměněna s velkými náklady. Bez použití hlásičů pohybu vyžaduje osvětlení velkých ploch ve venkovní oblasti velmi vysokou spotřebu energie. Teprve při použití hlásičů pohybu je světlo spínáno inteligentně a podle potřeby. Především ve vjezdech a na zadní straně budov jsou senzorové refl ektory často instalovány jako bezpečnostní opatření. Díky integrovanému automatickému tlumení mohou být plochým refl ektorem LED STEINEL v noci automaticky osvětlovány reklamní plochy. Trvanlivý osvětlovací systém LED zajistí velmi nízkou spotřebu energie. Díky kabeláži je možné propojení několika refl ektorů do sítě k jejich současnému zapnutí. S refl ektory LED XLED 25 a 10 nabízí společnost STEINEL dvě výkonové třídy s přesvědčivými a lm. Díky těmto silným refl ektorům můžete bez problémů osvětlit plochy do velikosti 500 m 2. Refl ektory mají k dispozici plně otočný panel LED, 10 % základní světlo a aktivní chladicí systém LED. K nasvícení plochy zezdola nebo shora lze hlavu refl ektoru otočit o 180. Nasvícenou oblast zvětšíte propojením refl ektorů slave do sítě. Plochý reflektor XLED FL-100 Plochý reflektor XLED FL-50 Senzorový reflektor XLED 25 Senzorový reflektor XLED 10 Plochý refl ektor LED se soumrakovou senzorikou Pro reklamní plakáty a tabule 25 W s lm, index reprodukce barev RA 90 Délka ramena 100 cm, kabely lze propojit až 16 refl ektorů EAN viz stranu 41 Plochý refl ektor LED se soumrakovou senzorikou Pro reklamní plakáty a tabule 25 W s lm, index reprodukce barev RA 90 Délka ramena 50 cm, kabely lze propojit až 16 refl ektorů EAN viz stranu 41 Vysoce výkonný senzorový refl ektor LED Infračervený senzor 240 s dosahem 12 m 62 W s lm Volitelné základní světlo 10 %, k dostání slave a bezdrátové varianty EAN viz stranu 41 Vysoce výkonný senzorový refl ektor LED Infračervený senzor 240 s dosahem 12 m 30 W s lm Volitelné základní světlo 10 %, k dostání slave a bezdrátové varianty EAN viz stranu 41

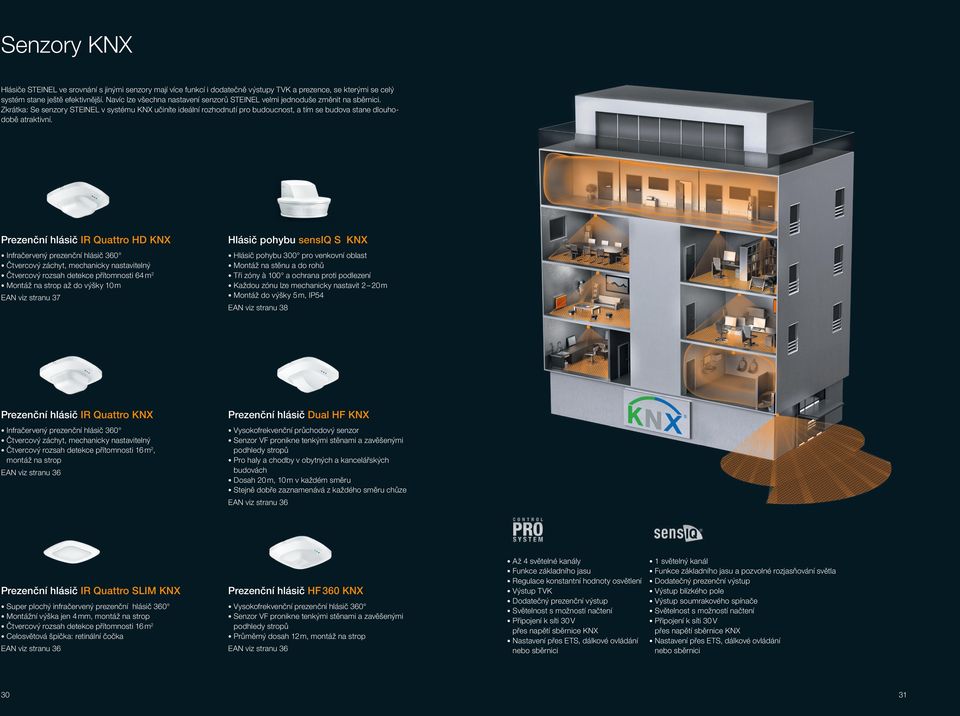

16 Senzory KNX Hlásiče STEINEL ve srovnání s jinými mají více funkcí i dodatečně výstupy TVK a prezence, se kterými se celý systém stane ještě efektivnější. Navíc lze všechna nastavení senzorů STEINEL velmi jednoduše změnit na sběrnici. Zkrátka: Se STEINEL v systému KNX učiníte ideální rozhodnutí pro budoucnost, a tím se budova stane dlouhodobě atraktivní. Prezenční hlásič IR Quattro HD KNX Hlásič pohybu sensiq S KNX Čtvercový rozsah detekce přítomnosti 64 m 2 Montáž na strop až do výšky 10 m Hlásič pohybu 300 pro venkovní oblast Montáž na stěnu a do rohů Tři zóny à 100 a ochrana proti podlezení Každou zónu lze mechanicky nastavit 2 20 m Montáž do výšky 5 m, IP54 EAN viz stranu 38 Prezenční hlásič IR Quattro KNX Prezenční hlásič Dual HF KNX Čtvercový rozsah detekce přítomnosti 16 m 2, montáž na strop Vysokofrekvenční průchodový senzor Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Pro haly a chodby v obytných a kancelářských budovách Dosah 20 m, 10 m v každém směru Stejně dobře zaznamenává z každého směru chůze Prezenční hlásič IR Quattro SLIM KNX Super plochý infračervený prezenční hlásič 360 Montážní výška jen 4 mm, montáž na strop Čtvercový rozsah detekce přítomnosti 16 m 2 Celosvětová špička: retinální čočka Prezenční hlásič HF 360 KNX Vysokofrekvenční prezenční hlásič 360 Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Průměrný dosah 12 m, montáž na strop Až 4 světelné kanály Funkce základního jasu Regulace konstantní hodnoty osvětlení Výstup TVK Dodatečný prezenční výstup Světelnost s možností načtení Připojení k síti 30 V přes napětí sběrnice KNX Nastavení přes ETS, dálkové ovládání nebo sběrnici 1 světelný kanál Funkce základního jasu a pozvolné rozjasňování světla Dodatečný prezenční výstup Výstup blízkého pole Výstup soumrakového spínače Světelnost s možností načtení Připojení k síti 30 V přes napětí sběrnice KNX Nastavení přes ETS, dálkové ovládání nebo sběrnici 30 31

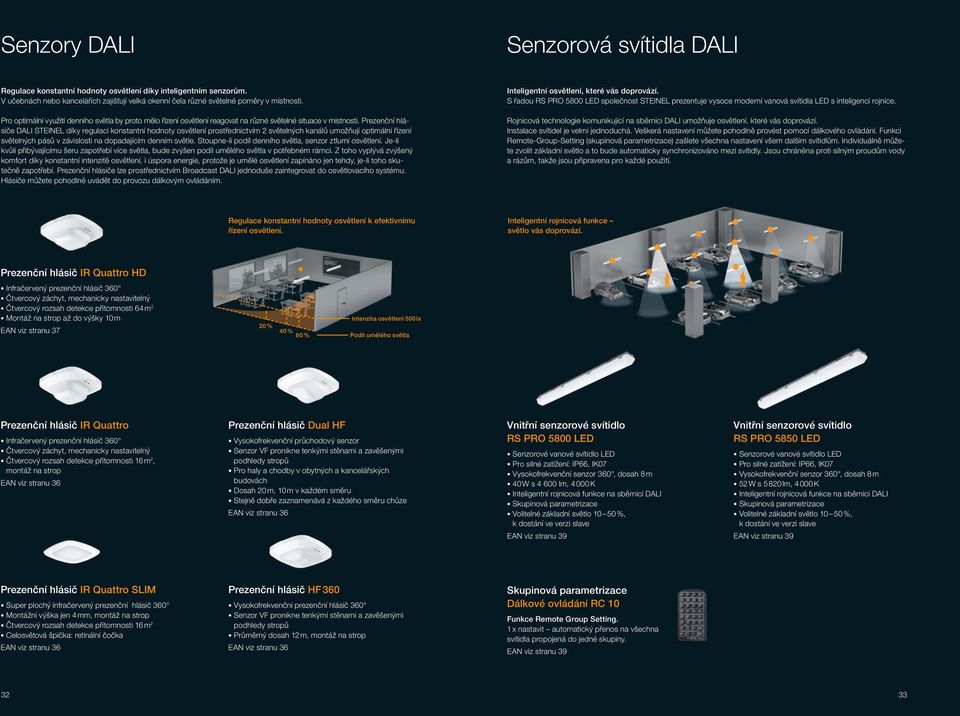

17 Senzory DALI Senzorová svítidla DALI Regulace konstantní hodnoty osvětlení díky inteligentním senzorům. V učebnách nebo kancelářích zajišťují velká okenní čela různé světelné poměry v místnosti. Pro optimální využití denního světla by proto mělo řízení osvětlení reagovat na různé světelné situace v místnosti. Prezenční hlásiče DALI STEINEL díky regulaci konstantní hodnoty osvětlení prostřednictvím 2 světelných kanálů umožňují optimální řízení světelných pásů v závislosti na dopadajícím denním světle. Stoupne-li podíl denního světla, senzor ztlumí osvětlení. Je-li kvůli přibývajícímu šeru zapotřebí více světla, bude zvýšen podíl umělého světla v potřebném rámci. Z toho vyplývá zvýšený komfort díky konstantní intenzitě osvětlení, i úspora energie, protože je umělé osvětlení zapínáno jen tehdy, je-li toho skutečně zapotřebí. Prezenční hlásiče lze prostřednictvím Broadcast DALI jednoduše zaintegrovat do osvětlovacího systému. Hlásiče můžete pohodlně uvádět do provozu dálkovým ovládáním. Inteligentní osvětlení, které vás doprovází. S řadou RS PRO 5800 LED společnost STEINEL prezentuje vysoce moderní vanová svítidla LED s inteligencí rojnice. Rojnicová technologie komunikující na sběrnici DALI umožňuje osvětlení, které vás doprovází. Instalace svítidel je velmi jednoduchá. Veškerá nastavení můžete pohodlně provést pomocí dálkového ovládání. Funkcí Remote-Group-Setting (skupinová parametrizace) zašlete všechna nastavení všem dalším svítidlům. Individuálně můžete zvolit základní světlo a to bude automaticky synchronizováno mezi svítidly. Jsou chráněna proti silným proudům vody a rázům, takže jsou připravena pro každé použití. Regulace konstantní hodnoty osvětlení k efektivnímu řízení osvětlení. Inteligentní rojnicová funkce světlo vás doprovází. Prezenční hlásič IR Quattro HD Čtvercový rozsah detekce přítomnosti 64 m 2 Montáž na strop až do výšky 10 m 20 % 40 % 60 % Intenzita osvětlení 500 lx Podíl umělého světla Prezenční hlásič IR Quattro Čtvercový rozsah detekce přítomnosti 16 m 2, montáž na strop Prezenční hlásič Dual HF Vysokofrekvenční průchodový senzor Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Pro haly a chodby v obytných a kancelářských budovách Dosah 20 m, 10 m v každém směru Stejně dobře zaznamenává z každého směru chůze RS PRO 5800 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 40 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave RS PRO 5850 LED Senzorové vanové svítidlo LED Pro silné zatížení: IP66, IK07 52 W s lm, K Inteligentní rojnicová funkce na sběrnici DALI Skupinová parametrizace Volitelné základní světlo %, k dostání ve verzi slave Prezenční hlásič IR Quattro SLIM Super plochý infračervený prezenční hlásič 360 Montážní výška jen 4 mm, montáž na strop Čtvercový rozsah detekce přítomnosti 16 m 2 Celosvětová špička: retinální čočka Prezenční hlásič HF 360 Vysokofrekvenční prezenční hlásič 360 Senzor VF pronikne tenkými stěnami a zavěšenými podhledy stropů Průměrný dosah 12 m, montáž na strop Skupinová parametrizace Dálkové ovládání RC 10 Funkce Remote Group Setting. 1 x nastavit automatický přenos na všechna svítidla propojená do jedné skupiny

18 Naprosto přesně místo nepřesně. STEINEL PROFESSIONAL Plánovací nástroje Plánovací nástroj PROLog odpovídá na otázku: Kolik energie mohu díky inteligentní senzorové technice v našem projektu ušetřit? Díky plánovacímu nástroji PROLog jednoduše a přesně rozpoznáte potenciál úspory energie v rámci jedné budovy. To pro vás znamená: Přesně změřit, místo hrubě odhadnout. Ohromující příkladné výpočty a zobecnění mají tendenci přehánět, slibují obrovské procentuální úspory nebo jsou prostě špatné. Díky nástroji PROLog fi rmy STEINEL nemusíte úsporu energie odhadovat od oka, ale můžete zcela přesně vypočítat, co pro budovu znamená inteligentní senzorová technika. PROLog protokoluje chování uživatelů i jas v místnosti a podle toho vypočítá plýtvání energií / světlem. Tak individuální chování uživatelů určuje příslušný úsporný potenciál. Díky PROLogu a softwaru PROLog vám dáváme do ruky rozsáhlý nástroj k plánování osvětlení: Bude změřeno konkrétní plýtvání energií a stanoveny skutečné, individuální úspory. A výsledek? Reálný a objektivní podklad pro optimální řízení osvětlení každé budovy. Jednoduše inteligentní. international member RELUX Chcete získat přístup k naší rozsáhlé databázi světel a senzorů pro perfektní plánování? V profesionálním softwaru RELUX najdete nejen všechny údaje pro plánování osvětlení a svítidel značky STEINEL, ale také pro přesné plánování oblasti záchytu našich senzorů včetně vizualizací. Ke stažení na DIALux Při profesionálním plánování osvětlení můžeme čerpat z bohatých zkušeností. Naše odborné znalosti ve spojení s bezplatným kompletním softwarem jsou velmi efektivní a nabízí skvělé výsledky. DIALux vás neustále podporuje aktuálními parametry svítidel, podporuje vás při dodržování všech národních a mezinárodních směrnic, určuje vaši individuální spotřebu energie a fotorealisticky vizualizuje vaše výsledky plánování. Tento software je velmi praktický, a proto jej po celém světě již léta využívají stovky tisíc projektantů osvětlení. Exkluzivně pro zákazníky STEINEL Professional jsou k dispozici údaje pro plánování osvětlení a vizualizaci jako online- -PlugIn pro DIALux. Pod odkazem ke stažení jsme připravili křivky rozložení světla, technické parametry a objemové 3D údaje

19 Přehled senzorů Dual HF COM 1...EAN Dual HF KNX...EAN Dual HF DIM...EAN Dual HF DALI...EAN US 360 COM 1...EAN , 12, 13, 14, 16, 21 US 360 COM 2...EAN , 12, 13, 14, 16, 21 US 360 DIM...EAN , 12, 13, 14, 16, 21 Dual US COM 1...EAN Dual US COM 2...EAN Dual US DIM...EAN IR Quattro HD COM 1...EAN , 12, 20, 22 IR Quattro HD COM 1 AP...EAN , 12, 20, 22 IR Quattro HD COM 2...EAN , 12, 20, 22 IR Quattro HD KNX...EAN , 12, 20, 22 IR Quattro HD DIM...EAN , 12, 20, 22 IR Quattro HD DALI...EAN , 12, 20, 22 IS EAN Single US COM 1...EAN , 8 Single US COM 2...EAN , 8 Single US DIM...EAN , 8 DualTech COM 1...EAN , 13 DualTech COM 2...EAN , 13 DualTech DIM...EAN , 13 HPD 1...EAN HF EAN IS D EAN HF 360 COM 1...EAN , 14, 16 HF 360 COM 1 AP...EAN , 14, 16 HF 360 COM 2...EAN , 14, 16 HF 360 KNX...EAN , 14, 16 HF 360 DIM...EAN , 14, 16 HF 360 DALI...EAN , 14, 16 IS EAN , 21 IR Quattro SLIM COM 1...EAN , 13, 16 IR Quattro SLIM COM 2...EAN , 13, 16 IR Quattro SLIM KNX...EAN , 13, 16 IR Quattro SLIM DIM...EAN , 13, 16 IR Quattro SLIM DALI...EAN , 13, 16 IR dálkové ovládání pro uživatele RC 5...EAN IR dálkové ovládání pro servis RC 8...EAN IR Quattro COM 1...EAN , 12, 16 IR Quattro COM 1 AP...EAN , 12, 16 IR Quattro COM 2...EAN , 12, 16 IR Quattro KNX...EAN , 12, 16 IR Quattro DIM...EAN , 12, 16 IR Quattro DALI...EAN , 12, 16 IR Quattro Impulser...EAN , 12, 16 IS EAN , 24, 25 sensiq bílá...ean , 25 sensiq inox...ean , 25 sensiq černá...ean , 25 HF EAN

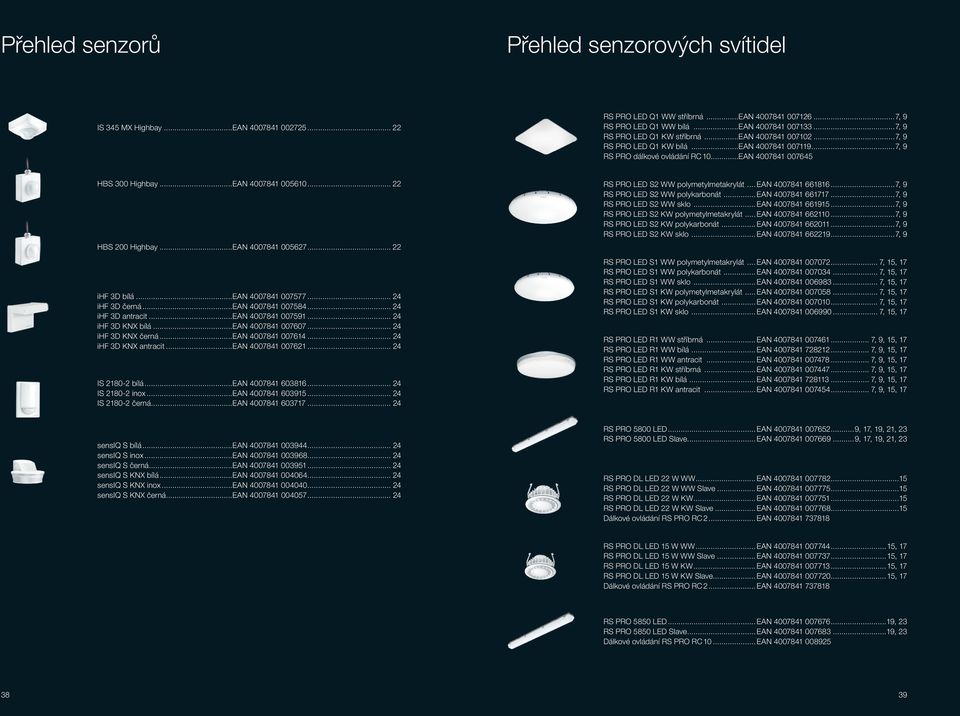

20 Přehled senzorů Přehled senzorových svítidel IS 345 MX Highbay...EAN RS PRO LED Q1 WW stříbrná...ean , 9 RS PRO LED Q1 WW bílá...ean , 9 RS PRO LED Q1 KW stříbrná...ean , 9 RS PRO LED Q1 KW bílá...ean , 9 RS PRO dálkové ovládání RC 10...EAN HBS 300 Highbay...EAN HBS 200 Highbay...EAN ihf 3D bílá...ean ihf 3D černá...ean ihf 3D antracit...ean ihf 3D KNX bílá...ean ihf 3D KNX černá...ean ihf 3D KNX antracit...ean IS bílá...ean IS inox...ean IS černá...ean RS PRO LED S2 WW polymetylmetakrylát...ean , 9 RS PRO LED S2 WW polykarbonát...ean , 9 RS PRO LED S2 WW sklo...ean , 9 RS PRO LED S2 KW polymetylmetakrylát...ean , 9 RS PRO LED S2 KW polykarbonát...ean , 9 RS PRO LED S2 KW sklo...ean , 9 RS PRO LED S1 WW polymetylmetakrylát...ean , 15, 17 RS PRO LED S1 WW polykarbonát...ean , 15, 17 RS PRO LED S1 WW sklo...ean , 15, 17 RS PRO LED S1 KW polymetylmetakrylát...ean , 15, 17 RS PRO LED S1 KW polykarbonát...ean , 15, 17 RS PRO LED S1 KW sklo...ean , 15, 17 RS PRO LED R1 WW stříbrná...ean , 9, 15, 17 RS PRO LED R1 WW bílá...ean , 9, 15, 17 RS PRO LED R1 WW antracit...ean , 9, 15, 17 RS PRO LED R1 KW stříbrná...ean , 9, 15, 17 RS PRO LED R1 KW bílá...ean , 9, 15, 17 RS PRO LED R1 KW antracit...ean , 9, 15, 17 sensiq S bílá...ean sensiq S inox...ean sensiq S černá...ean sensiq S KNX bílá...ean sensiq S KNX inox...ean sensiq S KNX černá...ean RS PRO 5800 LED...EAN , 17, 19, 21, 23 RS PRO 5800 LED Slave...EAN , 17, 19, 21, 23 RS PRO DL LED 22 W WW...EAN RS PRO DL LED 22 W WW Slave...EAN RS PRO DL LED 22 W KW...EAN RS PRO DL LED 22 W KW Slave...EAN Dálkové ovládání RS PRO RC 2...EAN RS PRO DL LED 15 W WW...EAN , 17 RS PRO DL LED 15 W WW Slave...EAN , 17 RS PRO DL LED 15 W KW...EAN , 17 RS PRO DL LED 15 W KW Slave...EAN , 17 Dálkové ovládání RS PRO RC 2...EAN RS PRO 5850 LED...EAN , 23 RS PRO 5850 LED Slave...EAN , 23 Dálkové ovládání RS PRO RC 10...EAN

21 This luminaire Přehled senzorových svítidel RS PRO 5002 LED...EAN , 23 RS PRO 5002 LED Slave...EAN , 23 L 665 LED al-stříbrná EAN RS PRO LED S1 IP 65...EAN RS PRO LED S1 IP 65 opálové...ean L 666 LED al-stříbrná EAN RS PRO EAN RS PRO 5100 Slave...EAN L 690 LED al-stříbrný polymetylmetakrylát EAN L 690 LED al-antracit polymetylmetakrylát EAN L 690 LED al-stříbrné sklo EAN L 690 LED al-antracit sklo EAN L 650 LED bílá EAN L 650 LED šedá EAN XLED FL-100 bílá EAN XLED FL-100 černá EAN XLED FL-50 bílá EAN XLED FL-50 černá EAN L 691 LED al-stříbrný polymetylmetakrylát EAN L 691 LED al-antracit polymetylmetakrylát EAN L 691 LED al-stříbrné sklo EAN L 691 LED al-antracit sklo EAN L 675 LED al-stříbrná...ean L 675 LED al-antracit...ean XLED 25 bílá EAN XLED 25 černá EAN XLED-SL 25 bílá EAN XLED-SL 25 černá EAN XLED-FE 25 bílá EAN XLED-FE 25 černá EAN L 676 LED al-stříbrná EAN L 676 LED al-antracit EAN XLED 10 bílá EAN XLED 10 černá EAN XLED-SL 10 bílá EAN XLED-SL 10 černá EAN XLED-FE 10 bílá EAN XLED-FE 10 černá EAN contains built-in LED lamps. L 680 LED sklo bílé EAN L 680 LED sklo stříbrné EAN L 680 LED nerezová ocel EAN L 680 LED al-stříbrná EAN L 680 LED al-antracit EAN The lamp cannot be changed in the luminaire. 874/2012 Třída energetické účinnosti: Zobrazená svítidla LED obsahují LED žárovky energetických tříd A++ až A. Světelné zdroje ve svítidlech nelze vyměnit

22 Kvalita a servis. Značka STEINEL Více než 25 let je společnost STEINEL specialistou pro senzorovou techniku Vyvinuto v Německu Vyrobeno v Evropě Zákaznický servis STEINEL Telefon: +420/515/ info@elnas.cz Pondělí pátek 7-15,30 hod. 5letá záruka je dlouhá doba. Ne pro naše výrobky. Všechno, co prodáváme, jsme sami nejen vyvinuli, ale také sami vyrobili. A to výhradně jen v Evropě. Navíc před expedicí u každého výrobku STEINEL kontrolujeme jeho funkci. Tak zajišťujeme původ, perfektní kvalitu i dlouhou životnost všech našich výrobků. Z tohoto povědomí poskytujeme výhodu, která je v tomto oboru jedinečná: 5letá funkční záruka na všechny výrobky STEINEL Professional. Přehled výrobků Návody k použití ke stažení Videa k výrobkům Servis pro náhradní díly STEINEL Záruka pro dokoupení originálních dílů Bezplatný servis plánování Certifikovaná kvalita Pro nás je samozřejmostí, že všechny výrobky společnosti STEINEL odpovídají evropským bezpečnostním standardům. Ani nás neodradí, že je to spojeno s velkými náklady a není to technicky zrovna moc jednoduché. Ale stojí nám to za to. Tím jsme získali 100procentně certifikovanou kvalitu. PROLog / DIALux / Relux Telefon: +49 (0) 5245 / Fax: +49 (0) 5245 / objekte@steinel.de Akademie STEINEL Naše vlastní školicí středisko v Herzebrocku je vám a vašim zákazníkům k dispozici Telefon: +49 (0) 5245 / academy@steinel.de Přirozeně je náš systém řízení kvality certifikován podle normy DIN EN ISO 9001 a normy environmentálního managementu DIN EN ISO STEINEL v místě Vlastní služba zákazníkům je přímým kontaktním partnerem Individuální POS prvky vzbudí pozornost a zvýší obrat. 42
