1 Inteligentní světlo pro komfortní život Přehled výrobků

2 " Táta říká, že chytré světlo je dobré pro celý svět." Venkovní hlásiče pohybu Venkovní solární svítidla Venkovní senzorová svítidla Venkovní senzorové reflektory Vnitřní senzorová svítidla Vnitřní hlásiče pohybu Strana 6 Strana 18 Strana 26 Strana 52 Strana 66 Strana 78

3 STEINEL Originál. Technika pro život Inteligentní technologie je pro nás výzvou a současně povinností. Již více než 50 let vyvíjíme a vyrábíme naše výrobky ve vlastních továrnách a se zvláštní pečlivostí. Zde se také testuje jejich kvalita a životnost. Pro nás je tedy samozřejmostí, že funkce našich výrobků musí být zajištěna po mnoho let. STEINEL. Originál. Inteligentně využívat energii, a tím vytvořit důležité nadhodnoty pro člověka a životní prostředí. Díky této vizi společnost STEINEL v polovině 80. let vynalezla senzorovou lampu a udělala kvantový skok v osvětlovací technice. Výrobky společnosti STEINEL se senzorovou technologií jsou komfortnější, bezpečnější a jasně energeticky efektivnější než obvyklá osvětlovací řešení. X home 1 při zkoušce tvrdosti: Naše zkouška stříkající vodou garantuje odolnost vůči povětrnostním vlivům a krytí IP

4 Venkovní hlásiče pohybu IS

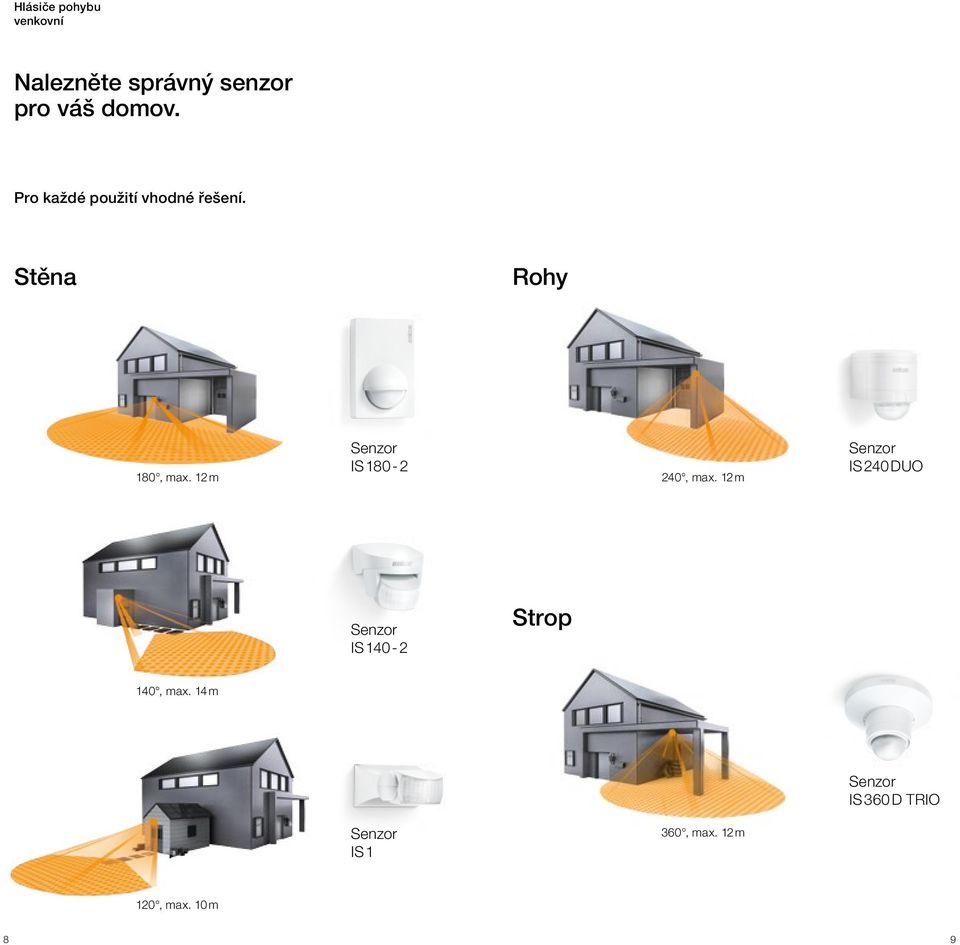

5 Hlásiče pohybu venkovní Nalezněte správný senzor pro váš domov. Pro každé použití vhodné řešení. Stěna Rohy Senzor IS , max. 12 m 240, max. 12 m Senzor IS 240 DUO Senzor IS Strop 140, max. 14 m Senzor IS 360 D TRIO Senzor IS 1 360, max. 12 m 120, max. 10 m 8 9

6 Hlásiče pohybu venkovní Hlásiče pohybu venkovní IS IS sensor 180 sensor 140 max. 12 m max. 14 m max. max. Inteligentní jednotka Svým tvarem a funkcí Běhání, poskakování, řádění. Děti ke svým hrám využívají každé volné místo a přitom zapomínají na svět kolem sebe. Elegantní infračervený hlásič pohybu IS plošně doléhá ke stěně, a tak nabízí nejlepší ochranu proti neúmyslnému poškození nebo náhodnému utržení. Je ideální k monitorování velkých pozemků a venkovních zařízení, například průčelí domů, příjezdových cest, zahrad nebo dvorů a díky svému štíhlému tvaru může být namontován i na plochy bez zastřešení. Paralelně spínaný designový nástěnný senzor získáte včetně rohového nástěnného držáku k nekomplikované montáži do vnějších a vnitřních rohů. A tím získáte i velký prostor pro kreativní hry. Montáž na stěnu nebo do rohu EAN IS bílá EAN IS černá Výška/šířka /hloubka mm / 86 mm / 95 mm IS sensor 130 max. 12 m max. Montáž na stěnu nebo do rohu Včetně rohového nástěnného držáku EAN IS bílá EAN IS stříbrná EAN IS černá Výška/šířka /hloubka mm x 76 mm x 56 mm Montáž na stěnu EAN IS bílá EAN IS stříbrná EAN IS černá Výška/šířka /hloubka mm / 78 mm / 84 mm 10 11

7 Hlásiče pohybu venkovní Hlásiče pohybu venkovní IS 1 IS 240 DUO sensor 120 sensor 240 max. 10 m max. 12 m max. max. Montáž na stěnu EAN IS 1 bílá EAN IS 1 černá Výška/šířka /hloubka mm / 80 mm / 120 mm Montáž na stěnu nebo do rohu Včetně rohového nástěnného držáku EAN IS 240 DUO bílá EAN IS 240 DUO černá Výška/šířka /hloubka mm / 60 mm / 100 mm IS NM 360 IS 360 D TRIO sensor 360 sensor 360 max. 8 m max. 12 m max. max. Montáž na stěnu EAN IS NM 360 bílá EAN IS NM 360 černá Výška/šířka /hloubka mm / 100 mm / 58 mm Montáž na strop EAN IS 360 D TRIO bílá EAN IS 360 D TRIO černá Výška/šířka /hloubka mm / 120 mm / 120 mm 12 13

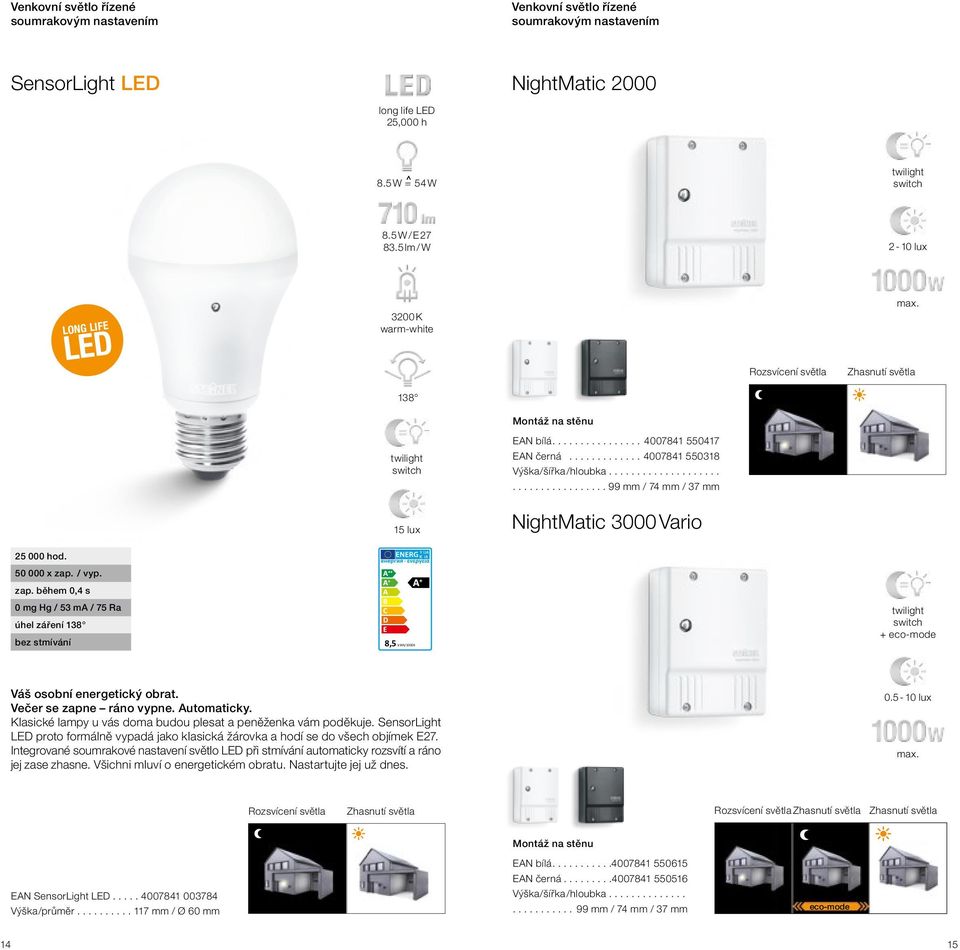

8 Venkovní světlo řízené soumrakovým nastavením Venkovní světlo řízené soumrakovým nastavením SensorLight long life 25,000 h NightMatic W =^ 54 W twilight switch 8.5 W / E lm / W 2-10 lux 3200 K warm-white Rozsvícení světla max. Zhasnutí světla 138 Montáž na stěnu twilight switch 15 lux EAN bílá EAN černá Výška/šířka /hloubka mm / 74 mm / 37 mm NightMatic 3000 Vario hod x zap. / vyp. zap. během 0,4 s 0 mg Hg / 53 ma / 75 Ra úhel záření 138 bez stmívání 8,5 kwh/1000h Y IJA IE IA twilight switch + eco-mode Váš osobní energetický obrat. Večer se zapne ráno vypne. Automaticky. Klasické lampy u vás doma budou plesat a peněženka vám poděkuje. SensorLight proto formálně vypadá jako klasická žárovka a hodí se do všech objímek E27. Integrované soumrakové nastavení světlo při stmívání automaticky rozsvítí a ráno jej zase zhasne. Všichni mluví o energetickém obratu. Nastartujte jej už dnes lux max. Rozsvícení světla Zhasnutí světla Rozsvícení světla Zhasnutí světla Zhasnutí světla EAN SensorLight Výška/průměr mm / Ø 60 mm Montáž na stěnu EAN bílá EAN černá Výška/šířka /hloubka mm / 74 mm / 37 mm eco-mode 14 15

9 Venkovní světlo řízené soumrakovým nastavením LN 1 long life 50,000 h Přináší světlo do tmy. Automaticky. Abyste přes noc nezůstávali ve tmě, vyvinuli jsme úsporné svítidlo s integrovaným soumrakovým spínačem. LN 1 spojuje nezvyklý design s inteligentní technologií a je perfektní k nočnímu trvalému osvětlení okolí vašeho domu. Jak a kam namontujete svítidlo, to necháme na vaší fantazii. Svítidla jsme koncipovali tak, aby je šlo vodorovně nebo svisle snadno upevnit na stěnu a strop. V rozsahu dodávky jsou obsažena nalepovací domovní čísla lux A+ Energy efficiency class Rázuvzdorný materiál IK 07 Rozsvícení světla Zhasnutí světla Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. Včetně archu s domovním číslem EAN LN Výška/šířka /hloubka mm / 300 mm / 53 mm 16 17

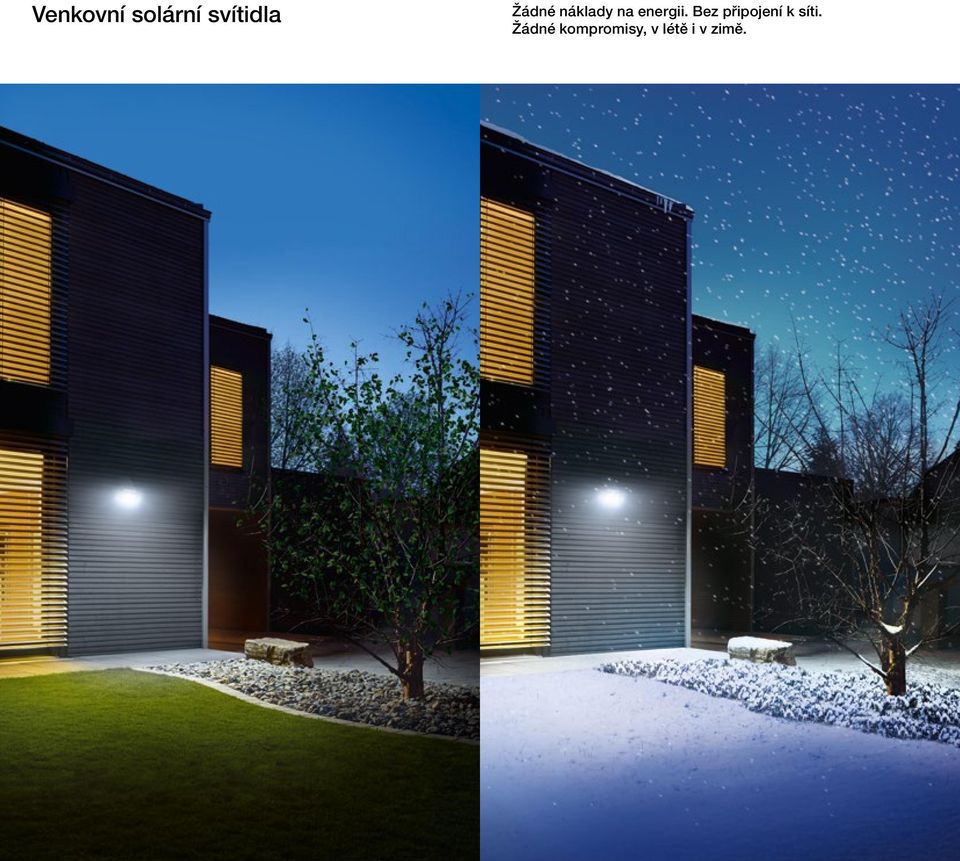

10 Venkovní solární svítidla Žádné náklady na energii. Bez připojení k síti. Žádné kompromisy, v létě i v zimě

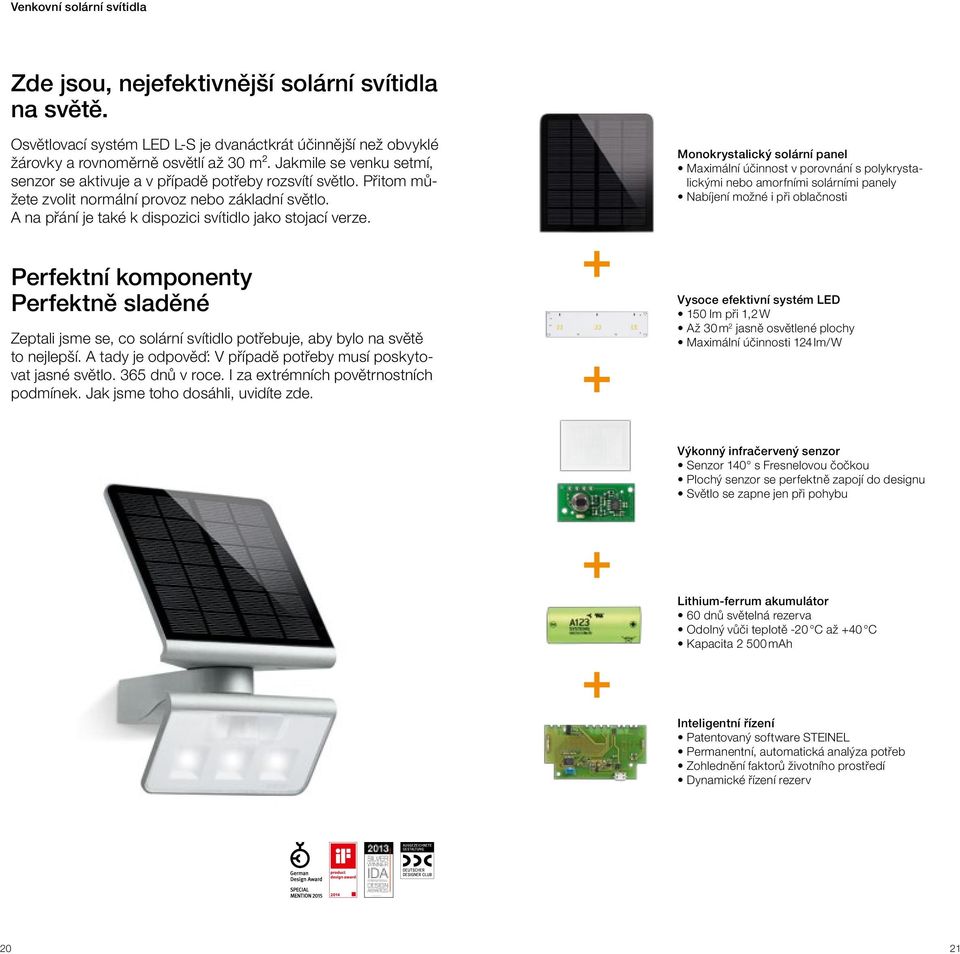

11 Venkovní solární svítidla Zde jsou, nejefektivnější solární svítidla na světě. Osvětlovací systém L-S je dvanáctkrát účinnější než obvyklé žárovky a rovnoměrně osvětlí až 30 m². Jakmile se venku setmí, senzor se aktivuje a v případě potřeby rozsvítí světlo. Přitom můžete zvolit normální provoz nebo základní světlo. A na přání je také k dispozici svítidlo jako stojací verze. Monokrystalický solární panel Maximální účinnost v porovnání s polykrystalickými nebo amorfními solárními panely Nabíjení možné i při oblačnosti Perfektní komponenty Perfektně sladěné Zeptali jsme se, co solární svítidlo potřebuje, aby bylo na světě to nejlepší. A tady je odpověď: V případě potřeby musí poskytovat jasné světlo. 365 dnů v roce. I za extrémních povětrnostních podmínek. Jak jsme toho dosáhli, uvidíte zde. Vysoce efektivní systém 150 lm při 1,2 W Až 30 m 2 jasně osvětlené plochy Maximální účinnosti 124 lm/w Výkonný infračervený senzor Senzor 140 s Fresnelovou čočkou Plochý senzor se perfektně zapojí do designu Světlo se zapne jen při pohybu Lithium-ferrum akumulátor 60 dnů světelná rezerva Odolný vůči teplotě -20 C až +40 C Kapacita mah Inteligentní řízení Patentovaný software STEINEL Permanentní, automatická analýza potřeb Zohlednění faktorů životního prostředí Dynamické řízení rezerv 20 21

12 Venkovní solární svítidla XSolar GL-S Light 365 days of the year 150 lm 124 lm/w 20 sq.m XSolar L-S Light 365 days of the year 150 lm 124 lm/w 100 cm 45 cm 63 cm 30 sq.m Solární panel a panel mohou být namontovány zvlášť. EAN XSolar L-S bílá EAN XSolar L-S stříbrná Výška/šířka /hloubka mm / 189 mm / 186,5 mm EAN XSolar GL-S bílá EAN XSolar GL-S stříbrná Výška/šířka /hloubka mm / 189 mm / 186,5 mm 22 23

13 Venkovní solární svítidla XSolar L2-S Light 365 days of the year 100 lm 83.3 lm/w sensor 170 Včetně nálepek s domovními čísly. EAN XSolar L2-S bílá EAN XSolar L2-S stříbrná Výška/šířka /hloubka mm / 242 mm / 67 mm XSolar LH-N Panel s domovním číslem v noci Light 365 days of the year 2 lux Účinné. Účinná solární technologie Nyní spojena v jednom svítidle High-End. Senzorové svítidlo XSolar L2-S další generace se vyznačuje futuristickým designem a přesvědčivým světelným výkonem pro vaši venkovní oblast. Úplně bez připojení k síti. Dva monokrystalické skleněné solární panely zajišťují u tohoto svítidla energetický zisk. Je také výborné jako světlo pro domovní číslo. Formule budoucnosti pro osvětlená domovní čísla. Nejpokrokovější, nejúčinnější a tvarově nejkrásnější řešení k opatření vašeho vchodu automaticky osvětleným domovním číslem. Díky integrovanému automatickému tlumení se při stmívání zapne a při rozednívání zase vypne. Osvětlené domovní číslo s automatickým tlumením. Včetně nálepek s domovními čísly. EAN XSolar LH-N stříbrná EAN XSolar LH-N nerezová ocel Výška/šířka /hloubka mm / 242 mm / 51 mm 24 25

14 Venkovní senzorové lampy " Naši sousedé jsou velmi spořiví, ale mají nejkrásnější lampy." 26 27

15 Světová novinka první venkovní lampa s neviditelným senzorem Nevidíte ho. Ale on vidí vás. Nová série ihf se vyznačuje designem a estetikou světla. Poprvé se podařilo, že není senzor u venkovních lamp vůbec vidět. Vysokofrekvenční senzorová technologie přitom zajišťuje perfektní záchyt osob. Dokonale vybavte vaše průčelí domu různými variantami. Nová série ihf je k dispozici jako typ downlight, up-/downlight nebo up-/downlight s domovním číslem. Osvětlovací systém STEINEL Životnost 30 let (ø 4,5 hod./den) Už žádná výměna žárovky Velmi dobrý radiální a tangenciální záchyt Nastavitelný dosah L 810 ihf Možné potlačení zaznamenávání malých zvířat 28 29

16 Venkovní senzorová svítidla moderní L 800 ihf Downlight intelligent high frequency sensor m 440 lm 44 lm / W A+ Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN L 800 ihf Výška/šířka /hloubka mm / 230 mm / 145 mm L 810 ihf Up-/Downlight L 820 ihf Up-/Downlight s domovním číslem intelligent high frequency sensor 160 intelligent high frequency sensor m 1-5 m 612 lm 49 lm / W 612 lm 49 lm / W A+ Energy efficiency class A+ Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN L 810 ihf Výška/šířka /hloubka mm / 230 mm / 145 mm Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. Včetně archu s domovním číslem EAN L 820 ihf Výška/šířka /hloubka mm / 230 mm / 145 mm 30 31

17 L 820 ihf typu up-/downlight s domovním číslem 32 33

18 Venkovní senzorová svítidla moderní L 825 ihf Downlight intelligent high frequency sensor m Vně klasický. Uvnitř pokrokový. Neviditelně a perfektně. Někdo to rád klasické. Proto jsme průkopnickou technologii a individuální funkčnost řady ihf kombinovali s nadčasovým designem. Výsledek L 825 ihf trvale esteticky ozdobí váš vchod. Samozřejmě jen v případě potřeby: Senzor zachytí osoby z každého směru chůze a může odlišit i malá zvířata. Přitom zůstane zcela neviditelný. Díky minimální spotřebě energie a maximální trvanlivosti to obdobně platí i pro provozní náklady. 400 lm 33.3 lm / W A+ Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN L 825 ihf typu downlight bílá EAN L 825 ihf typu downlight stříbrná EAN L 825 ihf typu downlight antracit Výška/šířka /hloubka ,1 mm / 331 mm / 157 mm 34 35

19 Venkovní senzorová svítidla moderní L 900 sensor 180 max. 12 m 400 lm 57.1 lm / W A+ Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN L 900 bílá EAN L 900 stříbrná EAN L 900 antracit Výška /šířka/hloubka mm / 80 mm / 85 mm L 910 sensor 180 max. 12 m Osvětlení jako finále zdařilé architektury. Světlo prostředí jako faktor dobrého pocitu. Světlo může vytvářet více než jen jas. Správně umístěné může dosadit akcenty a zdůraznit architekturu. S našimi novými svítidly typu up-/downlight je to možné udělat velmi pohodlně a efektivně. Protože jsme do moderního designu zabalili množství pokrokové technologie. Řešení, kdy několik svítidel zapojených v síti přesvědčí trvanlivostí a funkčností a může se plně rozvinout jeho jedinečný světelný účinek. 755 lm 68.6 lm / W A+ Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN L 910 bílá EAN L 910 stříbrná EAN L 910 antracit Výška/šířka /hloubka mm / 80 mm / 85 mm 36 37

20 Venkovní senzorová svítidla moderní L 625 sensor 360 max. 8 m 155 lm 17 lm / W Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. Včetně archu s domovním číslem EAN L Výška/šířka /hloubka mm / 328 mm / 141 mm A+ L 610 L 626 sensor 180 sensor 360 max. 12 m max. 8 m 160 lm 20 lm / W A+ Energy efficiency class 150 lm 19 lm / W A+ Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN L Výška/šířka /hloubka mm / 208 mm / 107 mm Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN L Výška/šířka /hloubka mm / 100 mm / 141 mm 38 39

21 Venkovní senzorová svítidla moderní Zahradní venkovní senzorová svítidla L 265 GL 60 sensor 360 sensor 360 max. 8 m max. 12 m 674 lm 79.3 lm / W 812 lm 94.4 lm / W* Toto svítidlo obsahuje zabudované světelné zdroje a objímky pro žárovky energetických tříd E A++. EAN L Výška/šířka /hloubka mm / 72 mm / 105 mm L 260 sensor 240 max. 12 m 700 lm 81.4 lm / W Vhodná pro žárovky energetických tříd E A++. EAN L Výška/šířka /hloubka mm / Ø102 mm / 177 mm Vhodná pro žárovky energetických tříd E A++. EAN GL Výška/průměr mm / Ø 102 mm (sklo) / Ø 220 mm (podstavec) 40 41

22 Venkovní senzorová svítidla moderní Venkovní senzorová svítidla moderní L 270 S L 20 sensor 360 sensor 180 max. 8 m S náladovým světlem max. 10 m G9 E27 Vhodná pro žárovky energetických tříd: E C. Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti A A++ (). Tyto nelze vyměnit. Včetně archu s domovními čísly EAN L 270 S Výška/šířka /hloubka mm / 328 mm / 141 mm Vhodná pro žárovky energetických tříd E A++. EAN L Výška/šířka /hloubka mm / 230 mm / 80 mm L 271 S L 330 S L 331 S sensor 360 sensor 360 max. 8 m max. 8 m G9 E27 Vhodná pro žárovky energetických tříd E A++. Vhodná pro žárovky energetických tříd: E C. EAN L 271 S Výška/šířka /hloubka mm / 100 mm / 141 mm EAN L 330 S bílá EAN L 330 S stříbrná EAN L 331 S bílá EAN L 331 S stříbrná Výška/šířka /hloubka mm / 255 mm / 110 mm 42 43

23 Venkovní senzorová svítidla moderní L 11 L 12 sensor 180 max. 10 m E27 Vhodná pro žárovky energetických tříd E A++. EAN L Výška/šířka /hloubka mm / 214 mm / 114 mm EAN L Výška/šířka /hloubka mm / 155 mm / 120 mm L 170 S L 860 S L 867 S sensor 180 sensor 180 max. 12 m max. 12 m E27 E27 Vhodná pro žárovky energetických tříd E A++. Vhodná pro žárovky energetických tříd E A++. EAN L 170 S Výška/šířka /hloubka mm / 220 mm / 150 mm EAN L 860 S Výška/šířka /hloubka mm / 222 mm / 105 mm EAN L 867 S Výška/šířka /hloubka mm / 208 mm / 107 mm 44 45

24 Venkovní senzorová svítidla klasická Venkovní senzorová svítidla klasická L 562 S L 190 S sensor 140 sensor 180 max. 12 m max. 12 m E27 E27 Vhodná pro žárovky energetických tříd E A++. EAN L 562 S černá Výška/šířka /hloubka mm / 200 mm / 260 mm Vhodná pro žárovky energetických tříd E A++. EAN L 190 S bílá EAN L 190 S černá Výška/šířka /hloubka mm / 217 mm / 147 mm GL 16 S L 15 sensor 180 sensor 180 Výšku lze flexibilně změnit max. 12 m max. 10 m E27 E27 Vhodná pro žárovky energetických tříd E A++. EAN GL 16 S bílá EAN GL 16 S černá Výška/průměr mm / Ø 260 mm Vhodná pro žárovky energetických tříd E A++. EAN L 15 bílá EAN L 15 černá Výška/šířka /hloubka mm / 190 mm / 240 mm 46 47

25 Venkovní senzorová svítidla klasická L 115 S sensor 240 max. 12 m E27 Vhodná pro žárovky energetických tříd E A++. EAN L 115 S stříbrná EAN L 115 S bílá Výška/šířka /hloubka mm / 215 mm / 257 mm L 560 S L 585 S sensor 140 sensor 180 max. 12 m max. 12 m E27 E27 Vhodná pro žárovky energetických tříd E A++. EAN L 560 S bílá EAN L 560 S černá Výška/šířka /hloubka mm / 215 mm / 243 mm Vhodná pro žárovky energetických tříd E A++. EAN L 585 S bílá EAN L 585 S černá Výška/šířka /hloubka mm / 215 mm / 228 mm 48 49

26 Venkovní senzorová svítidla funkční DL 850 S sensor 360 max. 7 m 2G7 Vhodná pro žárovky energetických tříd: B A. Včetně žárovky třídy energetické účinnosti: A EAN DL 850 S Průměr/hloubka...Ø 258 mm / 74 mm L 1 DL 750 S sensor 180 sensor 360 max. 10 m max. 12 m E27 E27 Vhodná pro žárovky energetických tříd E A++. Včetně archu s domovním číslem EAN L1 bílá EAN L1 černá Výška/šířka /hloubka mm / 110 mm / 120 mm Vhodná pro žárovky energetických tříd E A++. EAN DL 750 S EAN DL 750 S rázuvzdorné Výška/šířka /hloubka mm / 315 mm / 135 mm 50 51

27 Venkovní senzorové reflektory " Vidět a být viděn začíná u nás na dvoře."

28 Venkovní senzorové reflektory X home

29 Venkovní senzorové reflektory X home 3 sensor 140 max. 14 m 1426 lm 80 lm / W Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti: A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN X home 3 bílá EAN X home 3 stříbrná EAN X home 3 černá Výška/šířka /hloubka mm / 234 mm / 180 mm A+ Energy efficiency class Reflektorové světlo pro váš dům. Světlo jasné jako den na 300 m 2. Denní světlo končí, reflektor začíná. Senzor reflektoru X home 3svými 330 zajistí perfektní osvětlení příjezdových cest, atrií a zahrad. A to u senzačně nízké spotřeby energie: Úsporné 18 W nahradí halogenové světlo 300 W. Nejsilnější senzor reflektoru vyvíjí jen zlomek tepla obvyklých halogenových reflektorů, a tím může být bezproblémově namontován i pod stříškami. Navíc patentovaný chladicí systém Active Thermo Control STEINEL chrání reflektor před přehřátím. Tak světelný kanon funguje i pod nepřetržitou palbou. X home 3 SL 1426 lm 80 lm / W A+ Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti: A A++. Světelné zdroje v tomto svítidle nelze vyměnit. Bez hlásiče pohybu EAN X home 3 SL bílá EAN X home 3 SL stříbrná EAN X home 3 SL černá Výška/šířka /hloubka mm / 234 mm / 180 mm 56 57

30 Venkovní senzorové reflektory X home 1 sensor 140 max. 14 m 920 lm 76.6 lm / W Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti: A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN X home 1 bílá EAN X home 1 stříbrná EAN X home 1 černá Výška/šířka /hloubka mm / 210 mm / 180 mm A+ X home 1 SL 920 lm 76.6 lm / W A+ Energy efficiency class Bestseller. Nyní o 25 % více světla při stejné spotřebě energie. Senzorový reflektor X home 1 svým perfektním osvětlením zajistí vaši bezpečnost a to u senzačně nízké spotřeby energie. Ať už samostatný reflektor nebo reflektor propojený do sítě, výkonný senzorový reflektor osvětlí váš pozemek stejně jasně, jako kdyby byl den. Úsporné 12 W totiž nahrazují halogenové světlo 150 W. Díky patentovanému chladicímu systému Active Thermo Control STEINEL vytváří reflektor extrémně málo tepla a může být bezproblémově namontován i po střechami a výstupky. Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti: A A++. Světelné zdroje v tomto svítidle nelze vyměnit. Bez hlásiče pohybu EAN X home 1 SL bílá EAN X home 1 SL stříbrná EAN X home 1 SL černá Výška/šířka /hloubka mm / 210 mm / 180 mm 58 59

31 Senzorové halogenové reflektory venkovní HS 150 DUO 60 61

32 Venkovní senzorové halogenové reflektory HS 150 DUO sensor 240 max. 12 m 80 horizontal 150 vertical R7s Vhodný pro žárovky třídy účinnosti: C B. Včetně žárovek třídy energetické účinnosti: C EAN HS 150 DUO bílá EAN HS 150 DUO platinová EAN HS 150 DUO černá Výška/šířka /hloubka mm / 155 mm / 170 mm H 150 HS 300 DUO 80 horizontal 150 vertical sensor 240 R7s max. 12 m 80 horizontal 150 vertical Vhodný pro žárovky třídy účinnosti: C B. Včetně žárovek třídy energetické účinnosti: C Bez hlásiče pohybu Vhodná pro žárovky energetických tříd: C B. Včetně žárovky třídy energetické účinnosti: C R7s EAN H 150 bílá EAN H 150 černá Výška/šířka /hloubka mm / 156 mm / 166 mm EAN HS 300 DUO bílá EAN HS 300 DUO černá Výška/šířka /hloubka mm / 210 mm / 180 mm 62 63

33 Venkovní senzorové halogenové reflektory HS 500 DUO sensor 240 max. 20 m 80 horizontal 150 vertical R7s Vhodný pro žárovky třídy účinnosti: C B. Včetně žárovek třídy energetické účinnosti: C EAN HS 500 DUO bílá EAN HS 500 DUO černá Výška/šířka /hloubka mm / 210 mm / 210 mm Plná síla záření. S inteligentní technologií. Senzorový halogenový reflektor HS 500 DUO osvětlí reklamní poutače, posvítí vám na cestu a účinně odradí nezvané hosty. Tyto úlohy vyřídí inteligentně a spolehlivě, a je jedno, zda prší, bouří nebo sněží. Ostražitý reflektor jsme vyvinuli tak, aby splňoval nejvyšší požadavky, a je určen pro žárovky do 500 W. Přirozeně musíte sami definovat prahovou hodnotu soumrakového nastavení, při které senzor zareaguje. A v rozsahu dodávky je také obsažena halogenová tyč. Inteligentní světlo pro komfortní život. HS 5140 sensor 140 max. 12 m 180 vertical R7s Vhodný pro žárovky třídy účinnosti: C B. Včetně žárovek třídy energetické účinnosti: C EAN HS 5140 bílá EAN HS 5140 černá Výška/šířka /hloubka mm / 170 mm / 160 mm 64 65

34 Vnitřní senzorové lampy " Tak to musí být. Osvětlení, které rozsvítí mně a ne naopak."

35 Vnitřní senzorové lampy - RS D2 Světlo budoucnosti. jsou ve srovnání s jinými žárovkami výrazně jasnější, ale spotřebují mnohem méně proudu. K ochraně před přehřátím jsme u společnosti STEINEL vyvinuli jedinečný chladicí systém. Tak naše dosahují až neskutečné životnosti 30 let a více. Přesná senzorová technologie zajišťuje, že se světlo zapne jen tehdy, kdy je to skutečně potřebné. V kombinaci s nejmodernější technikou tak lze uspořit až 90 % energie. Lepší senzorové světlo je jasnější, chladnější a inteligentnější. 68

36 Vnitřní senzorová svítidla Vnitřní senzorová svítidla RS D1 RS D2 RS A1 high frequency sensor 360 high frequency sensor 360 Ø 3-8 m Ø 3-8 m 600 lm 54.5 lm / W 510 lm 46.4 lm / W A+ A+ Energy efficiency class Energy efficiency class Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti: A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN RS D EAN RS D Výška/šířka /hloubka mm / 300 mm / 65,5 mm Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti: A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN RS A Průměr/hloubka Ø 275 mm / 95 mm Svítidla na schodiště a do chodby FRS 20 high frequency sensor 360 Ø 1-5 m A+ Energy efficiency class Vhodná pro žárovky energetických tříd: A A+. Světelné zdroje v tomto svítidle nelze vyměnit. EAN FRS Výška/šířka /hloubka mm / 300 mm / 63 mm 70 71

37 Noční světlo nově vynalezené. Svítidla, která musí každý mít. TurnMeLight automatic automatic 3000 K warm-white 5 lux Inteligentní řešení. Intuitivní ovládání. Bez ohledu na to, co vyvíjíme: Vždy je cílem najít to nejinteligentnější řešení. U vysoce náročných senzorových svítidel High-End, právě tak jako u našich jednodušších výrobků. Nejlepším důkazem je naše nové TurnMeLight. Ptali jsme se sami sebe, co je potřeba pro perfektní noční světlo. Naše odpověď: Mělo by svítit jen v noci, spotřebovat co nejméně proudu, disponovat moderním, nevtíravým designem a poskytovat příjemné světlo, jehož intenzitu mohou bezproblémově měnit i děti. Podle stejného principu: Vysunout, světlo otočit o 180 stupňů, zase zasunout, a je hotovo. Toto svítidlo obsahuje zabudované světelné zdroje třídy účinnosti: A A++. Světelné zdroje v tomto svítidle nelze vyměnit. EAN TurnMeLight Výška/šířka /hloubka ,4 mm / 55,4 mm / 49,4 mm 72 73

38 Vnitřní senzorová svítidla funkční Vnitřní senzorová svítidla funkční RS 100 L RS 16 L high frequency sensor 360 high frequency sensor 360 Ø 1-8 m Ø 3-8 m E27 E27 Vhodná pro žárovky energetických tříd E A++. EAN RS 100 L Průměr/hloubka Ø 310 mm / 125 mm Vhodná pro žárovky energetických tříd E A++. EAN RS 16 L Průměr/hloubka...Ø 275 mm / 95 mm RS 10-3 L high frequency sensor 360 Ø 1-8 m E27 Vhodná pro žárovky energetických tříd E A++. EAN RS 10-3 L bílá Průměr/hloubka...Ø 360 mm / 110 mm 74 75

39 Vnitřní senzorové lampy - funkční Vnitřní senzorová svítidla funkční Svítidlo do garáže a sklepa FRS 30 Užitečné ve sklepě. A v garáži. Pro užitečné prostory ve svém domě potřebujete lampu, která splní každé přání. Proto jsme vyvinuli vysokofrekvenční senzorovou lampu FRS 30. Díky svému rázuvzdornému materiálu je ideální do garáží, chodeb, sklepů a kotelen. Lampa pracuje spolehlivě a nezávisle na teplotě zachytí každý pohyb, aniž by časté zapínání ovlivňovalo její životnost. Žárovka je samozřejmě přiložena. Tak se již nemusíte ptát. high frequency sensor 360 Ø 1-8 m 2 x G13 Vhodná pro žárovky energetické třídy: B Včetně žárovky třídy energetické účinnosti: B EAN FRS Výška/šířka /hloubka mm / 658 mm / 110 mm 76 77

40 Vnitřní hlásiče pohybu pod / na omítku Vnitřní hlásiče pohybu pod / na omítku IR 180 UP / AP sensor 180 max. 8 m max. EAN IR 180 UP Výška/šířka /hloubka mm / 81 mm / 58 mm EAN IR 180 AP Výška/šířka /hloubka mm / 72 mm / 66 mm Rozsvítí vám. Pokud nemáte volné ruce. Vracíte se z nákupů a z automobilu vykládáte přepravky s nápoji. Plně naložení nesete nákupy do spíže. IR 180 UP bezpečně a komfortně, bezdotykově a automaticky zapne a zase vypne světlo, jakmile opustíte místnost. Inteligentní spínač je velmi vhodný pro chodby, kuchyně, WC pro hosty nebo ostatní užitkové prostory. Montáž je ostatně velmi inteligentní. Bezproblémově můžete vyměnit vaše původní spínače. HF 360 UP / AP high frequency sensor 360 max. 1-8 m max. EAN HF 360 UP Výška/šířka /hloubka mm / 81 mm / 55 mm EAN HF 360 AP Výška/šířka /hloubka mm / 74 mm / 64 mm 78 79

41 Piktogramy Význam symbolů Zvláštnosti výrobku Zaručuje vynikající kvalitu Oblast záchytu Uvádí úhel, ve kterém senzor registruje pohyby. Dosah Maximální vzdálenost, při které zaznamenává pohyby příčně k senzoru. Každé sklo unikát Kvalitní a trvanlivý materiál UV ochrana pro barevnou stálost Soumrakové spínače V noci automaticky rozsvítí lampu a ráno ji zase zhasne. Trvalé osvětlení Spínatelný pomocí připojeného vypínače světel. Maximálně 4 hodiny. Rázuvzdorný materiál IK 07 Volitelný základní jas Nastavitelný minisenzor Typ up-/downlight Lampa vyzařuje světlo směrem nahoru a dolů nebo jen dolů. Odolné vůči povětrnostním vlivům Chráněné proti stříkající vodě. Vhodné pro použití ve venkovních prostorech. Úsporné Světlo jen tehdy, když je ho skutečně zapotřebí. Inteligentní funkce pozvolného rozjasňování světla S integrovaným systémem Včetně archu s domovním číslem Y IJA IE IA Třída energetické účinnosti Pokyny k třídám energetické účinnosti najdete u každého svítidla nebo v přehledu na stranách ,5 kwh/1000h 80 81

42 Přehled senzorové techniky 1. Venkovní hlásiče pohybu Venkovní senzorová svítidla Venkovní světlo řízené soumrakovým nastavením Venkovní senzorové reflektory Venkovní svítidla se soumrakovým spínačem Vnitřní senzorová svítidla Venkovní solární svítidla Vnitřní hlásiče pohybu Navštivte náš interaktivní dům 3D na adrese

43 Přehled vlastností Výrobek Strana Max. výkon Oblast záchytu Dosah senzoru Rázuvzdornost Objímka / žárovka Vhodná pro žárovky energetické třídy Vč. žárovky energetické třídy Základní světlo Spínatelné trvalé osvětlení Pozvolné rozjasňování světla Minisenzor Venkovní hlásiče pohybu IS W IS W IS W 180 s úhlem otevření s ochranou proti podlezení 130 s ochranou proti podlezení max. 12 m max. 14 m max. 12 m IS W 120 max. 10 m IS NM W 360 s ochranou proti podlezení max. 8 m kolem dokola max. 4 hod. Ano IS 240 DUO W IS 360 D TRIO W 240 s úhlem otevření s úhlem otevření 180 max. 12 m max. 12 m Venkovní světlo řízené soumrakovým nastavením SensorLight 14 8,5 W E27 NightMatic W NightMatic 3000 Vario W LN ,5 W IK07 A A+ A A++ () Venkovní solární svítidla XSolar L-S 22 1,2 W 140 max. 8 m Systém Ano XSolar GL-S 23 1,2 W 140 max. 5 m Systém Ano XSolar L2-S 24 1,2 W 170 max. 9 m Systém Ano XSolar LH-N 24 0,03 W Systém Ano Venkovní senzorová svítidla L 800 ihf W 160 max. 1 5 m Systém A A++ () 10 % max. 4 hod. Ano L 810 ihf 30 12,5 W 160 max. 1 5 m Systém A A++ () 10 % max. 4 hod. Ano L 820 ihf 31 12,5 W 160 max. 1 5 m Systém A A++ () 10 % max. 4 hod. Ano L 825 ihf W 160 max. 1 7 m Systém A A++ () 10 % max. 4 hod. Ano L W 180 L W 180 volitelně 5 m nebo 12 m volitelně 5 m nebo 12 m Systém A A++ () 10 % max. 4 hod. Ano Systém A A++ () 10 % max. 4 hod. Ano 84 85

44 Přehled vlastností Výrobek Strana Max. výkon Oblast záchytu Dosah senzoru Rázuvzdornost Objímka / žárovka Vhodná pro žárovky energetické třídy Vč. žárovky energetické třídy Základní světlo Spínatelné trvalé osvětlení Pozvolné rozjasňování světla Minisenzor Venkovní senzorová svítidla L W 180 s úhlem otevření 90 max. 12 m Systém A A++ () 0 50 % max. 4 hod. Ano L W 360 s ochranou proti podlezení max. 8 m kolem dokola Systém A A++ () 25 % max. 4 hod. Ano Ano L W 360 s ochranou proti podlezení max. 8 m kolem dokola Systém A A++ () 25 % max. 4 hod. Ano Ano L ,5 W 360 s ochranou proti podlezení max. 8 m kolem dokola Systém E A++ / A-A++ () A () max. 4 hod. Ano L ,6 W GL ,6 W 240 s úhlem otevření s úhlem otevření 20 max. 12 m Systém E A++ A () max. 4 hod. Ano max. 12 m Systém E A++ A () 0 50 % max. 4 hod. Ano L 270 S W 360 s ochranou proti podlezení max. 8 m kolem dokola G9 E C / A-A++ () 25 % max. 4 hod. Ano Ano L 271 S W 360 s ochranou proti podlezení max. 8 m kolem dokola G9 E C 25 % max. 4 hod. Ano Ano L W 180 max. 10 m IK07 E27 E A++ L 330 S W L 331 S W 360 s ochranou proti podlezení 360 s ochranou proti podlezení max. 8 m kolem dokola max. 8 m kolem dokola E27 E A++ E27 E A++ spínatelné, celá nebo polovina noci spínatelné, celá nebo polovina noci Ano Ano L W 180 max. 10 m E27 E A++ L W 180 max. 10 m E27 E A++ L 170 S W L 860 S W L 867 S W L 562 S W GL 16 S W L 190 S W 180 s úhlem otevření s úhlem otevření s úhlem otevření hor. s ochranou proti podlezení 180 s ochranou proti podlezení 180 s úhlem otevření 90 max. 12 m E27 E A % max. 4 hod. Ano max. 12 m E27 E A % max. 4 hod. Ano max. 12 m E27 E A % max. 4 hod. Ano max. 12 m E27 E A++ max. 12 m E27 E A++ max. 12 m E27 E A % max. 4 hod. Ano L W 180 max. 10 m E27 E A++ L 560 S W L 115 S W L 585 S W 140 hor. s ochranou proti podlezení 240 s úhlem otevření s ochranou proti podlezení max. 12 m E27 E A++ max. 12 m E27 E A % max. 12 m E27 E A++ L W 180 max. 10 m IK07 E27 E A++ DL 850 S W 360 s úhlem otevření 160 max. 7 m kolem dokola IK07 2G7 B A A DL 750 S W 360 s úhlem otevření 180 max. 12 m kolem dokola E27 E A % max. 4 hod. Ano 86 87

45 Přehled vlastností Výrobek Strana Max. výkon Oblast záchytu Dosah senzoru Rázuvzdornost Objímka / žárovka Vhodná pro žárovky energetické třídy Vč. žárovky energetické třídy Základní světlo Spínatelné trvalé osvětlení Pozvolné rozjasňování světla Minisenzor Venkovní senzorové reflektory X home W 140 s ochranou proti podlezení max. 14 m Systém A A++ () X home 3 SL W Systém A A++ () X home W 140 s ochranou proti podlezení max. 14 m Systém A A++ () X home 1 SL W Systém A A++ () HS 150 DUO W 240 s úhlem otevření 180 max. 12 m R7s C B C H W R7s C B C HS 300 DUO W HS 500 DUO W HS W 240 s úhlem otevření s úhlem otevření s ochranou proti podlezení max. 12 m R7s C B C max. 20 m R7s C B C max. 12 m R7s C B C Vnitřní senzorová svítidla RS D W RS D W RS A W FRS ,5 W 360 s úhlem otevření s úhlem otevření s úhlem otevření s úhlem otevření 160 max. Ø 3 8 m Systém A A++ () max. Ø 3 8 m Systém A A++ () max. Ø 3 8 m Systém A A++ () max. Ø 1 5 m IK07 Systém A A+ A A++ () TurnMeLight 72 0,4 W Systém A A++ () RS 100 L W RS 16 L W RS 10-3L W FRS W 360 s úhlem otevření s úhlem otevření s úhlem otevření s úhlem otevření 160 max. Ø 1 8 m E27 E A++ max. Ø 3 8 m E27 E A++ max. Ø 1 8 m E27 E A++ max. Ø 1 8 m IK07 G13 B B Vnitřní hlásiče pohybu IR 180 UP W IR 180 AP W HF 360 UP W HF 360 AP W 180 s úhlem otevření s úhlem otevření s úhlem otevření s úhlem otevření 140 max. 8 m max. 4 hod. max. 8 m max. 4 hod. max. 1 8 m max. 4 hod. max. 1 8 m max. 4 hod

46 Infračervená senzorová technika (IR) Tepelné záření člověka Člověk díky svému tělesnému teplu vydává infračervené záření. Toto záření využívá infračervená senzorová technika k rozpoznání pohybů a příslušné reakci. Segmentové čočky Fresnelovy čočky sestávají z několika jednotlivých čoček, které jsou umístěny vedle sebe v jednom kruhovém segmentu. Maximální úhel záchytu činí 180. Dodatečným oknem se také kontroluje oblast pod hlavní zónou záchytu, čímž je téměř nemožné podlezení senzoru. Funguje to takhle: Srdce infračervené senzorové techniky tvoří jeden takzvaný pyrosenzor. Tento elektronický modul zareaguje, pokud se změní infračervené tepelné záření v rámci jeho oblasti záchytu, tedy když člověk vejde do oblasti záchytu. Takto způsobený napěťový skok je systémem přeměněn na elektronický impulz, který spíná světlo. Multičočky STEINEL opticky připomínají složené oko mouchy a svou polokulovitou oblastí záchytu umožňují úplnou kontrolu. Multičočková technika společnosti STEINEL představuje optimální čočkový systém pro pohybové detektory s dvojitým nebo trojitým senzorem s úhlem záchytu 180 až 360. segmentová čočka pyrosenzor Minisenzor společnosti STEINEL je malý, nenápadný a lze jej snadno vyjmout. Na horní straně mohou být nastaveny praktické funkční programy. úhel záchytu Dosah aktivní zóna pasivní zóna Oblasti použití - venku a uvnitř tangenciální pohyb max. 12 m radiální pohyb < 12 m Dosah tangenciální a radiální Dosah infračervených senzorů STEINEL je závislý na směru pohybu. V průměru činí dosah asi 12 m při tangenciálním pohybu (paralelně k senzoru), který se při radiálním pohybu (k senzoru) zkrátí

47 Vysokofrekvenční senzorová technika (HF) Vysokofrekvenční senzory STEINEL rozpoznají pohyby nezávisle na tělesné teplotě a směru pohybu. Zaznamenávají bez přerušení a světlo zapínají bez zpoždění. A zvenčí jsou neviditelně integrovány do lampy, což umožňuje její zvláště atraktivní design, určený speciálně pro vnitřní prostory. Hightech senzory vysílají signály s frekvencí 5,8 GHz (1/1 000 mobilního telefonu), které mohou bez překážek pronikat dokonce i skleněnými tabulemi a stěnami z lehkého materiálu. Signály jsou z okolí zasílány zpět k senzoru jako echo. Pokud obraz echa změní pohyb v rámci oblasti záchytu, zareaguje senzor a ve zlomku sekundy zapne světlo. Vysokofrekvenční senzorové lampy STEINEL zachytí i sebemenší pohyb v úhlu 360 a do vzdálenosti 8 m. Dosah může být např. plynule snížen na 1 m. Aby se lampa rozsvítila jen tehdy, kdy je zapotřebí světla, může být navíc nastaveno, při jakém okolním světle má být senzorová lampa aktivována. Již za dne, až při soumraku či ve tmě. Po individuálně nastavitelné době doběhu (např. 5 s až 15 min.) dojde k automatickému zhasnutí světla. 2,50 m Ø 1,00 8,00 m 1,75 m Senzorová technologie Ø 1,00 8,00 m inteligentní vysokofrekvenční technologie (ihf) poprvé pro venkovní svítidla Nová série ihf je světovou novinkou. Poprvé se podařilo, že není senzor u venkovních lamp vůbec vidět. Vysokofrekvenční senzorová technologie přitom zajišťuje perfektní záchyt osob. 2,50 m Ø 1,00 8,00 m 1,75 m Oblasti použití - uvnitř Ø 1,00 8,00 m Vůbec poprvé (na světě) zmizí rušivé vlivy, jako vítr, listí, sníh a podobně

48 světlo budoucnosti silikon obsahující fosfor... polovodič... pouzdro... karta s plošnými spoji (tepelně vodivá)... lepicí fólie... Maximálně úsporné. Už žádná výměna žárovky. Ekonomie a ekologie zde jdou ruku v ruce. Jasnější jsou ve srovnání s jinými žárovkami výrazně jasnější s menší spotřebou proudu. chladicí těleso... Chladnější K ochraně před přehřátím vyvinula společnost STEINEL jedinečný chladicí systém. Tak může být dosaženo až neskutečné životnosti 30 let a více. Inteligentnější Přesná senzorová technologie STEINEL zajišťuje, že se světlo zapne jen tehdy, kdy je to skutečně potřebné. V kombinaci s nejmodernější technikou tak lze uspořit až 90 % energie

49 X home

50 Servis. Made by STEINEL Značka STEINEL Více než 25 let je společnost STEINEL specialistou pro senzorovou techniku Vyvinuto v Německu Vyrobeno v Evropě Zákaznický servis STEINEL Telefon: +420/515/ info@elnas.cz Pondělí pátek 8 17 hod. Záruka STEINEL Všechno, co prodáváme, jsme sami nejen vyvinuli, ale také sami vyrobili. A to výhradně jen v Evropě. Navíc před expedicí u každého výrobku STEINEL kontrolujeme jeho funkci. Tak zajišťujeme původ, perfektní kvalitu i dlouhou životnost všech našich výrobků. Z tohoto povědomí poskytujeme výhodu, která je v tomto oboru jedinečná: 3letá funkční záruka na všechny výrobky značky STEINEL. Certifikovaná kvalita Pro nás je samozřejmostí, že všechny výrobky společnosti STEINEL odpovídají evropským bezpečnostním standardům. Ani nás neodradí, že je to spojeno s velkými náklady a není to technicky zrovna moc jednoduché. Ale stojí nám to za to. Tím jsme získali 100procentně certifikovanou kvalitu. Přehled výrobků Návody k použití ke stažení Videa k výrobkům Servis pro náhradní díly STEINEL Záruka pro dokoupení originálních dílů Přímý odběr prostřednictvím zákaznického servisu STEINEL Akademie STEINEL Naše vlastní školicí středisko v Herzebrocku je vám a vašim zákazníkům k dispozici Telefon: +49 (0) 5245 / academy@steinel.de STEINEL v místě Přirozeně je náš systém řízení kvality certifikován podle normy DIN EN ISO 9001 a normy environmentálního managementu DIN EN ISO Vlastní služba zákazníkům je přímým kontaktním partnerem Individuální POS prvky vzbudí pozornost a zvýší obrat

51 Váš partner STEINEL ELNAS s.r.o. Oblekovice 394 CZ Znojmo Telefon +420/515/ Telefax +420/515/ / Technické změny vyhrazeny
