DEWE-43 UNIVERZÁLNÍ USB PŘÍSTROJ. 8 multisnímačových vstupů 8 čítačových vstupů 2 rozhraní CAN rozšíření CPAD2 pro pomalé teplotní měření

Transkript

1 UNIVERZÁLNÍ USB PŘÍSTROJ Vysoký DEWETRON výkon a jednoduché použítí v DEWESoftu, základní produkt nabízející 8 multisnímačových vstupů 8 čítačových vstupů 2 rozhraní CAN rozšíření CPAD2 pro pomalé teplotní měření DEWE-43 KATALOGOVÝ LIST

2 DEWETRON 8 ČÍTAČOVÝCH VSTUPŮ Čítačové vstupy mohou být použity pro snímání spínače brzdového pedálu, rychlosti a ujeté vzdálenosti z externího snímače rychlosti, rychlosti otáčení jednotlivých kol, úhlu natočení volantu a další. Vysoce kvalitní čítačové vstupy jsou schopny provádět jak základní čítání, tak zpracovat signály z inkrementálních čidel a měřit frekvenci v proslulém supercounter režimu, který dramaticky zvyšuje přesnost čítání. 2 ROZHRANÍ CAN CAN vstupy jsou schopny snímat informace ze dvou vysokorychlostních CAN sběrnic zabudovaných ve vozidle nebo ze speciálních snímačů s CAN výstupem.

3 PŘIPOJITELNOST 8 ANALOGOVÝCH VSTUPŮ Analogové vstupy jsou schopny snímat signály ze snímačů jako je snímač síly na pedálu, snímač tlaku v brzdovém válci, teplotu brzdového disku a další. Systém obsahuje 8 simultánně vzorkovaných 24-bitových analogových vstupů se zesilovači pro připojení napětí a můstkových snímačů a s MSI adaptéry pro měření termočlánků, IEPE a dalších snímačů. Doplňkové moduly pro pomalé teploty DEWETRON moduly série CPAD2 se připojují na CAN rozhraní systému DEWE-43 a přidávájí tak pomalé teplotní vstupy..

4 DEWESoft Analogové vstupy 24-bitový A/D převodník s anti aliasing filtry nabízí nejlepší přesnost pro tento přístroj. Standardní napěťové a můstkové vstupy mohou být rozšířeny o teplotní, vibrační nebo vysokonapěťové snímače, použitím DEWETRON- MSI (Modular Smart Interface) konektorů. Všechny MSI konektory jsou automaticky rozpoznány při připojení. Multisnímačové vstupy Modulární inteligentní rozhraní MSI pro DEWE-43 MSI-BR-V-200 MSI-BR-ACC MSI-BR-CH-50 MSI-BR-TH-K MSI-BR-TH-J MSI-BR-TH-T MSI-BR-RTD 200 V vstupní adaptér s DB9 konektorem Diferenciální vstup, BNC konektor TEDS pro automatickou identifikaci adaptéru IEPE adaptér s DB9 konektorem Napájecí proud 4 ma při 21 V, filtr horní propust 1.5 Hz, BNC konektor, TEDS pro automatickou identifikaci adaptéru Nábojový adaptér s DB9 konektorem, rozsah až pc, AC vazba 0.07 Hz, připojení signálu přes BNC, automatická identificace adaptéru Termočlánkový adaptér pro typ K / J / T s DB9 konektorem Pouze pro použití s izolovanými termočlánky! Vysoká přesnost měření studeného srovnávacího konce, termočlánkový kabel 1 m s Mini TC konektorem TEDS pro automatickou identifikaci adaptéru Pt100, Pt200, Pt500, Pt1000 a Pt2000 adaptér s DB9 konektorem 2, 3 a 4 vodičové zapojení snímače, 5-pinový konektor série Binder 710 TEDS pro automatickou identifikaci adaptéru

5 Kompletní nabídka řešení pro dynamická testování vozidel. SOFTWARE Čítače DEWETRON vylepšil nejmodernější technologii zpracování impulzních/inkrementálních signálů ve svých přístrojích, opětovným vylepšením čítačů. Klíčovým vylepšením je, že jsou čítače FÁZOVĚ SYNCHRONIZOVÁNY. Jak můžete vidět na obrázku, standardní čítač je vždy o krok pozadu. Softwarovou interpolací se dá dosáhnout zlepšení, ale pouze s DEWETRON vylepšenou technologií časového posunu jsou jak fáze tak i amlituda plně korektní! ADC-hodiny Vstup čítače Ideální čítání DEWETRON čítač Softwarová interpolace Standardní čítač Měření otáček Inkrementální snímač Tacho Ozubené kolo, CDM Ozubené kolo, TRG, CDM a TRG Ozubené kolo s chybějícím zubem Ozubené kolo s dvojitým zubem Měření vzdálenosti Lineární inkrementální snímač Lineární pulzní snímač Čítání událostí Základní čítání Hradlované čítání Čítání nahoru/dolů Měření času Perioda, frekvence Separace hran dvou pulzů Perioda, šířka pulzu, frekvence, střída

6 DEWETRON Jednoduché použití Synchronní sběr dat z různých zdrojů signálu Export dat do mnoha různých analyzačních softwarů Výkonná online matematika a filtrace Rozšíření pro speciální aplikace Síťové operace se synchronizací DCOM programová rozšiřitelnost DEWESoft přetvořil váš hardware ve vysoce výkonný systém pro sběr dat. Náš oceněný softwarový balík nebyl nikdy až druhou volbou, pokud porovnáváte výkon při záznamu dat a jednoduchost použití. Velmi težké je právě nabídnout co nejvyšší funkčnost a výkonost při zachování jednoduchosti uživatelského rozhraní a ovládání. My jsme to však dokázali! Záznam dat z CAN rozhraní Každý osobní a nákladní automobil, motocykl, většina vojenských vozidel a dokonce některé letecké motory používají CAN rozhraní. Controller Area Network (CAN) je sériová sběrnice obsahující stovky zpráv, každá pak obsahuje jeden či více datových kanálů. Auta, náklaďáky, vojenská vozidla a mnoho leteckých motorů používá CAN pro přenos dat o motoru, brzdách, chladicím systému, řízení a mnoho dalších parametrů. CAN tak výrazně zjednodušuje testování těchto strojů. Pokud se připojením na CAN rozhraní dostanete k důležitým parametrům, jako jsou úhel natočení volantu, otáčky motoru, rychlost otáčení kol, ušetříte spoustu času, než kdybyste tyto veličiny snímali běžnými přístroji! Navíc stále větší počet inteligentních snímačů poskytuje data přes tuto síťovou a velice spolehlivou sběrnici, a tak schopnost zaznamenávat data tímto způsobem nabývá na důležitosti. DEWETRON byl v popředí v poskytování výkoného a spolehlivého rozhraní pro záznam dat z CAN sběrnice, představením DEWESoftu v5 v roce Dnes je toto možnost ještě lepší a jednodušší, protože jsme CAN rozhraní přidali na naše nejnovější ORION karty. Díky nim je pak možné mít až čtyři CAN rozhraní v jednom systému. Nastavení je velmi přehledné a jednoduché, včetně možnosti importovat *.dbc soubor, jež je de facto standardním formátem CAN kanálů. Typický snímač s CAN sběrnicí (Měřicí volant) Diagnostický konektor CAN rozhraní ve vozidle

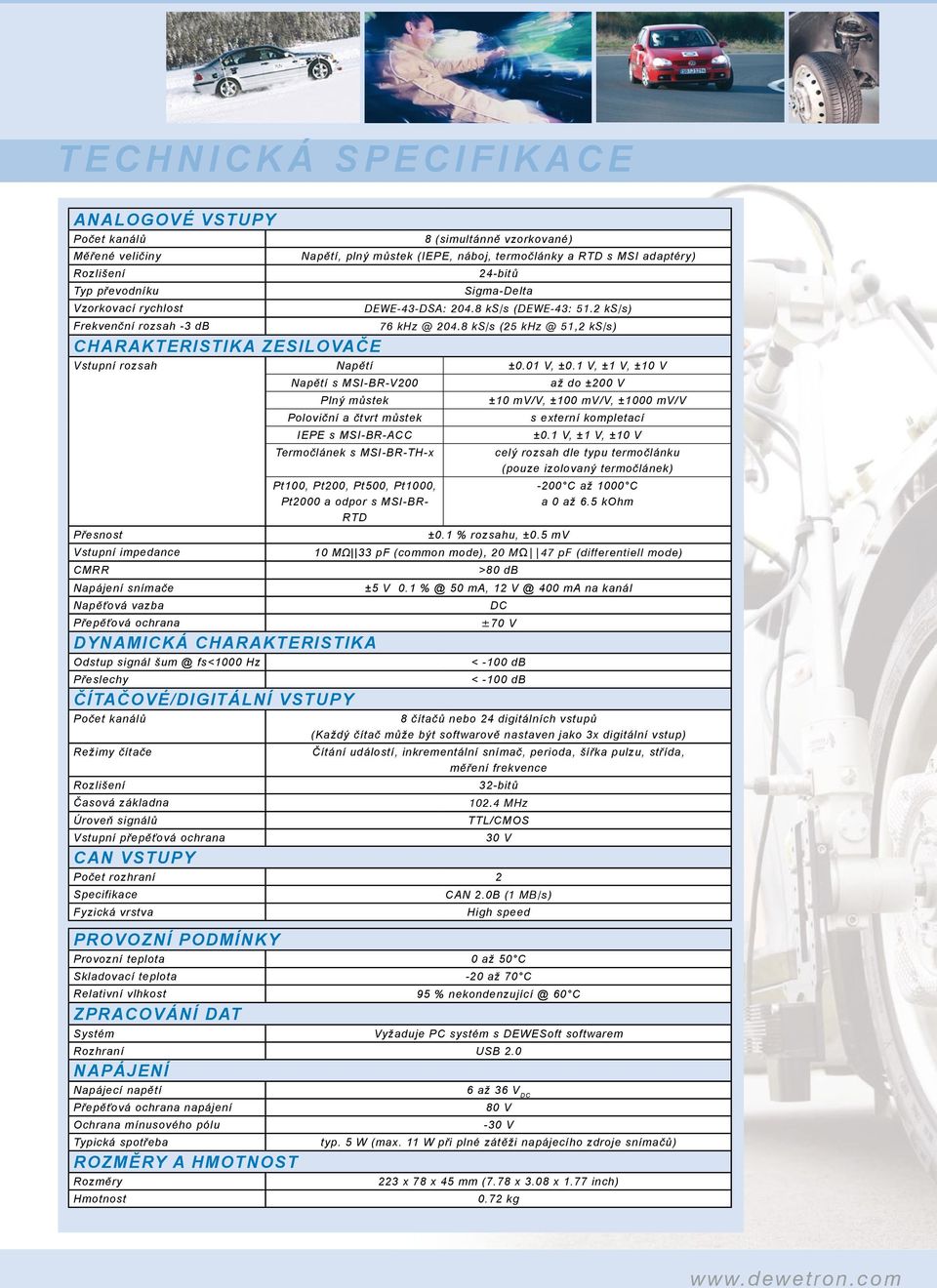

7 TECHNICKÁ SPECIFIKACE ANALOGOVÉ VSTUPY Počet kanálů Měřené veličiny Rozlišení Typ převodníku Vzorkovací rychlost Frekvenční rozsah -3 db 8 (simultánně vzorkované) Napětí, plný můstek (IEPE, náboj, termočlánky a RTD s MSI adaptéry) 24-bitů Sigma-Delta DEWE-43-DSA: ks/s (DEWE-43: 51.2 ks/s) ks/s (25 51,2 ks/s) CHARAKTERISTIKA ZESILOVAČE Vstupní rozsah Napětí ±0.01 V, ±0.1 V, ±1 V, ±10 V Přesnost Vstupní impedance CMRR Napájení snímače Napěťová vazba Přepěťová ochrana Napětí s MSI-BR-V200 Plný můstek Poloviční a čtvrt můstek IEPE s MSI-BR-ACC Termočlánek s MSI-BR-TH-x Pt100, Pt200, Pt500, Pt1000, Pt2000 a odpor s MSI-BR- RTD DYNAMICKÁ CHARAKTERISTIKA Odstup signál fs<1000 Hz Přeslechy ČÍTAČOVÉ/DIGITÁLNÍ VSTUPY Počet kanálů Režimy čítače Rozlišení Časová základna Úroveň signálů Vstupní přepěťová ochrana až do ±200 V ±10 mv/v, ±100 mv/v, ±1000 mv/v s externí kompletací ±0.1 V, ±1 V, ±10 V celý rozsah dle typu termočlánku (pouze izolovaný termočlánek) ±0.1 % rozsahu, ±0.5 mv -200 C až 1000 C a 0 až 6.5 kohm 10 MΩ 33 pf (common mode), 20 MΩ 47 pf (differentiell mode) >80 db ±5 V ma, ma na kanál DC ±70 V < -100 db < -100 db 8 čítačů nebo 24 digitálních vstupů (Každý čítač může být softwarově nastaven jako 3x digitální vstup) Čítání událostí, inkrementální snímač, perioda, šířka pulzu, střída, měření frekvence 32-bitů MHz TTL/CMOS CAN VSTUPY Počet rozhraní 2 Specifikace Fyzická vrstva 30 V CAN 2.0B (1 MB/s) High speed PROVOZNÍ PODMÍNKY Provozní teplota 0 až 50 C Skladovací teplota -20 až 70 C Relativní vlhkost 95 % 60 C ZPRACOVÁNÍ DAT Systém Vyžaduje PC systém s DEWESoft softwarem Rozhraní USB 2.0 NAPÁJENÍ Napájecí napětí 6 až 36 V DC Přepěťová ochrana napájení 80 V Ochrana mínusového pólu Typická spotřeba ROZMĚRY A HMOTNOST Rozměry Hmotnost -30 V typ. 5 W (max. 11 W při plné zátěži napájecího zdroje snímačů) 223 x 78 x 45 mm (7.78 x 3.08 x 1.77 inch) 0.72 kg

8 DEWETRON zastoupení ve světě Severní & Jižní Amerika Argentína Brazílie Kanada Čile Kolumbie Kostarica Ekvádor Mexico Peru USA Evropa Rakousko Benelux Česká republika Finsko Francie Německo Itálie Španělsko Švédsko Švýcarsko Turecko Velká Británie Kontakt: Asie & Tichomoří Austrálie Čína Indie Japonsko Nový Zéland Singapur Jižní Korea Taiwan Thajsko Vietnam DEWETRON-PRAHA spol. s r.o. Tehovská 25/ Praha 10 (00420) (00420) info@dewetron.cz DE-D080901CZ Všechny ochranné známky jsou majetkem jejich vlastníků. Specifikace mohou být změněny bez předchozího upozornění. DEWETRON Ges.m.b.H. 8/2009 najděte si vaše zastoupení na
