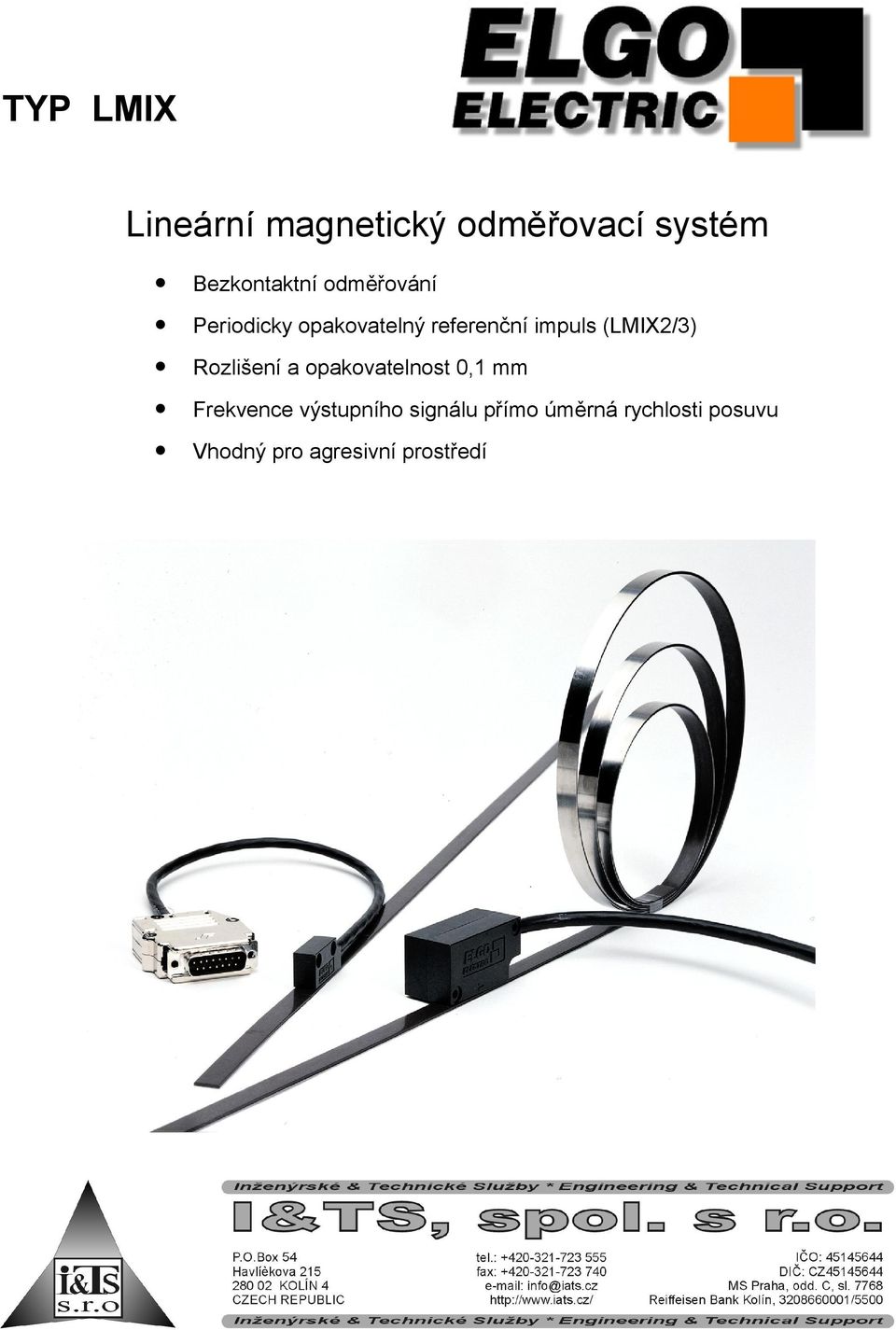

1 TYP LMIX Lineární magnetický odměřovací systém Bezkontaktní odměřování Periodicky opakovatelný referenční impuls (LMIX2/3) Rozlišení a opakovatelnost 0,1 mm Frekvence výstupního signálu přímo úměrná rychlosti posuvu Vhodný pro agresivní prostředí LMIX 10/2006

2 1. POPIS SNÍMACÍ SYSTÉM VÝSTUPNÍ SIGNÁLY LMIX LMIX2/3 ODMĚŘOVACÍ SYSTÉM (PŘEVODNÍK ZABUDOVANÝ V SENZORU) ROZMĚRY / MONTÁŽ SENZORU ZAPOJENÍ LMIX1 ODMĚŘOVACÍ SYSTÉM MAGNETICKÝ SENZOR POUZDRO KONEKTORU TECHNICKÉ ÚDAJE VŠEOBECNÉ NAPÁJECÍ NAPĚTÍ VDC / VÝSTUP VDC NAPÁJECÍ NAPĚTÍ VDC / VÝSTUP TTL LINE DRIVER NAPÁJECÍ NAPĚTÍ 5V / VÝSTUP TTL LINE DRIVER INSTALACE LMIX MAGNETICKÝ PÁSEK MB20.50.XX,X TECHNICKÉ ÚDAJE POSTUP PŘI LEPENÍ MG.PÁSKŮ CHEMICKÁ ODOLNOST MG.PÁSKU OBJEDNACÍ KLÍČ... 9 Magnetický inkrementální systém LMIX... 9 Příslušenství

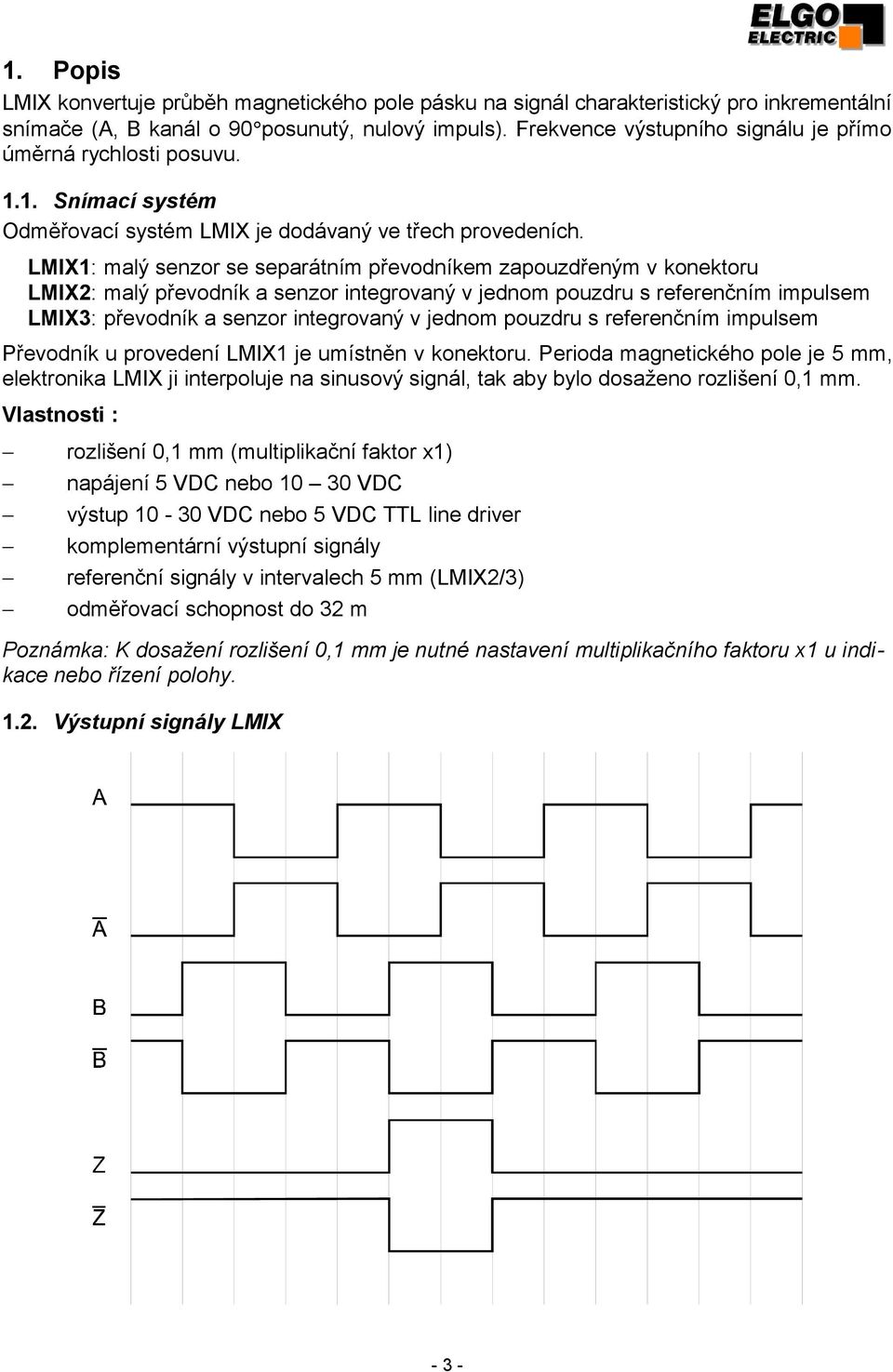

3 1. Popis LMIX konvertuje průběh magnetického pole pásku na signál charakteristický pro inkrementální snímače (A, B kanál o 90 posunutý, nulový impuls). Frekvence výstupního signálu je přímo úměrná rychlosti posuvu Snímací systém Odměřovací systém LMIX je dodávaný ve třech provedeních. LMIX1: malý senzor se separátním převodníkem zapouzdřeným v konektoru LMIX2: malý převodník a senzor integrovaný v jednom pouzdru s referenčním impulsem LMIX3: převodník a senzor integrovaný v jednom pouzdru s referenčním impulsem Převodník u provedení LMIX1 je umístněn v konektoru. Perioda magnetického pole je 5 mm, elektronika LMIX ji interpoluje na sinusový signál, tak aby bylo dosaženo rozlišení 0,1 mm. Vlastnosti : rozlišení 0,1 mm (multiplikační faktor x1) napájení 5 VDC nebo VDC výstup VDC nebo 5 VDC TTL line driver komplementární výstupní signály referenční signály v intervalech 5 mm (LMIX2/3) odměřovací schopnost do 32 m Poznámka: K dosažení rozlišení 0,1 mm je nutné nastavení multiplikačního faktoru x1 u indikace nebo řízení polohy Výstupní signály LMIX - 3 -

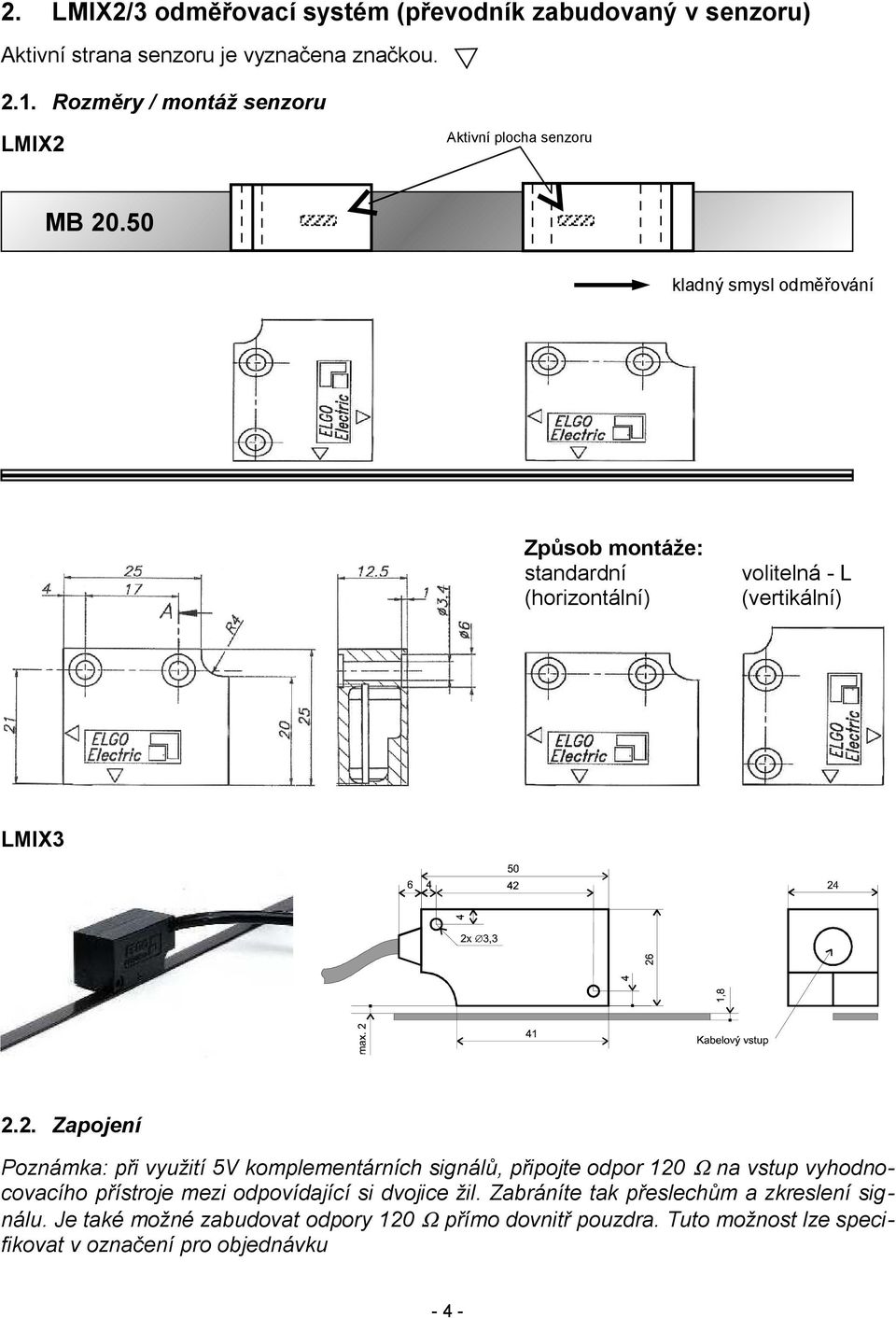

4 2. LMIX2/3 odměřovací systém (převodník zabudovaný v senzoru) Aktivní strana senzoru je vyznačena značkou Rozměry / montáž senzoru LMIX2 Aktivní plocha senzoru MB kladný smysl odměřování Způsob montáže: standardní (horizontální) volitelná - L (vertikální) LMIX Zapojení Poznámka: při využití 5V komplementárních signálů, připojte odpor 120 Ω na vstup vyhodnocovacího přístroje mezi odpovídající si dvojice žil. Zabráníte tak přeslechům a zkreslení signálu. Je také možné zabudovat odpory 120 Ω přímo dovnitř pouzdra. Tuto možnost lze specifikovat v označení pro objednávku - 4 -

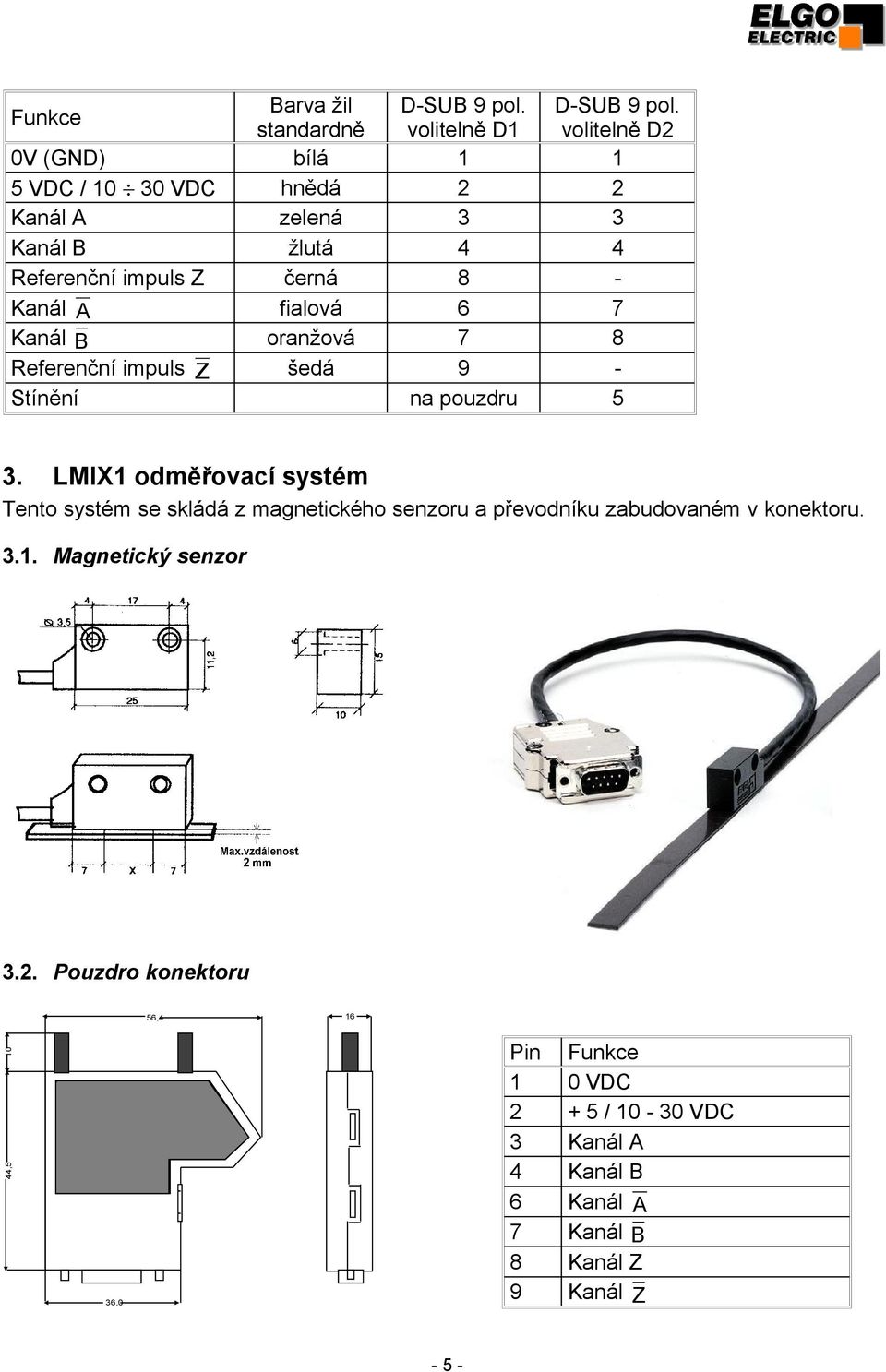

5 Funkce Barva žil D-SUB 9 pol. D-SUB 9 pol. standardně volitelně D1 volitelně D2 0V (GND) bílá VDC / VDC hnědá 2 2 Kanál A zelená 3 3 Kanál B žlutá 4 4 Referenční impuls Z černá 8 - Kanál A fialová 6 7 Kanál B oranžová 7 8 Referenční impuls Z šedá 9 - Stínění na pouzdru 5 3. LMIX1 odměřovací systém Tento systém se skládá z magnetického senzoru a převodníku zabudovaném v konektoru Magnetický senzor 3.2. Pouzdro konektoru 56, ,5 36,0 Pin Funkce 1 0 VDC / VDC 3 Kanál A 4 Kanál B 6 Kanál A 7 Kanál B 8 Kanál Z 9 Kanál Z - 5 -

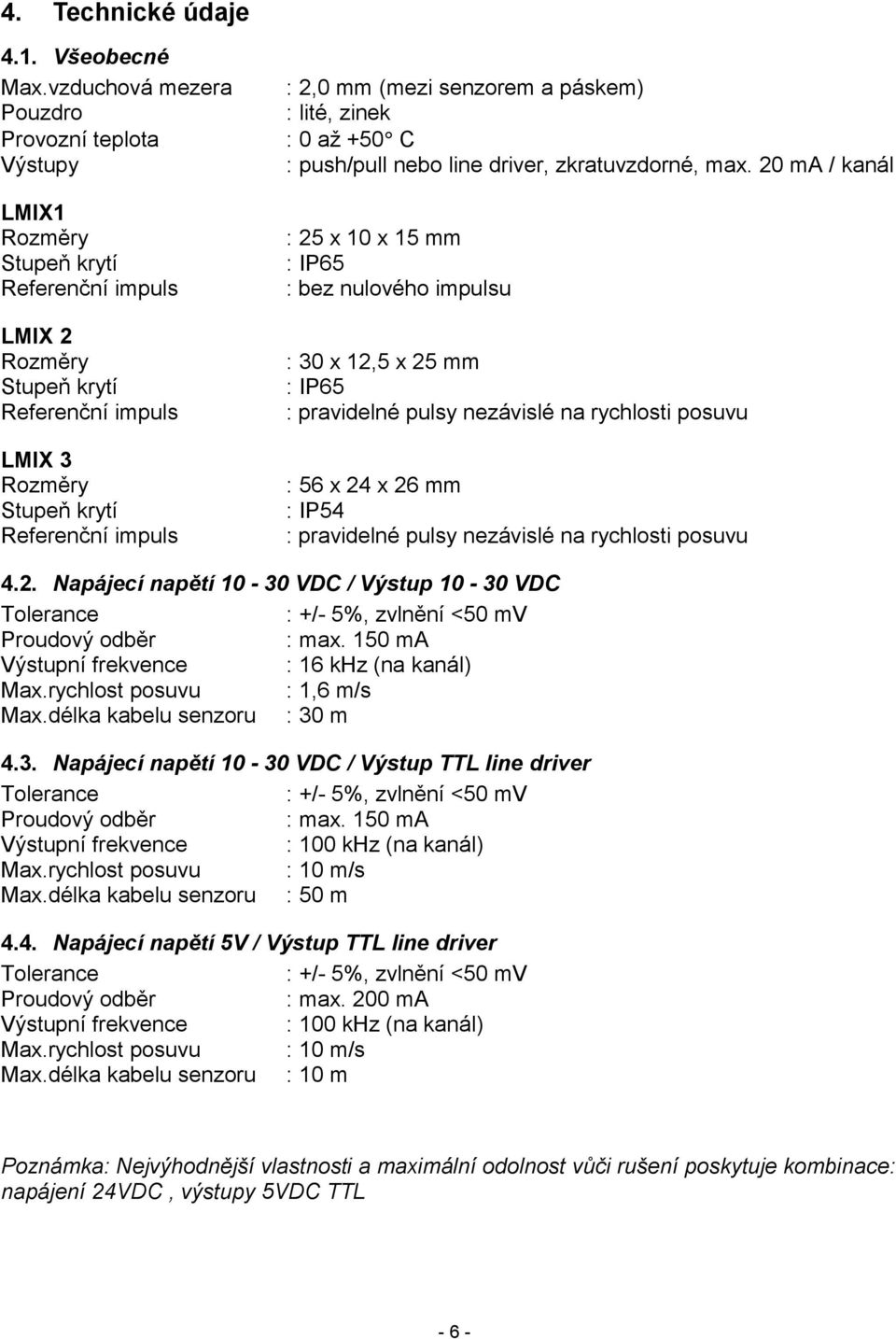

6 4. Technické údaje 4.1. Všeobecné Max.vzduchová mezera Pouzdro Provozní teplota Výstupy LMIX1 Rozměry Stupeň krytí Referenční impuls LMIX 2 Rozměry Stupeň krytí Referenční impuls LMIX 3 Rozměry Stupeň krytí Referenční impuls : 2,0 mm (mezi senzorem a páskem) : lité, zinek : 0 až +50 C : push/pull nebo line driver, zkratuvzdorné, max. 20 ma / kanál : 25 x 10 x 15 mm : IP65 : bez nulového impulsu : 30 x 12,5 x 25 mm : IP65 : pravidelné pulsy nezávislé na rychlosti posuvu : 56 x 24 x 26 mm : IP54 : pravidelné pulsy nezávislé na rychlosti posuvu 4.2. Napájecí napětí VDC / Výstup VDC Tolerance : +/- 5%, zvlnění <50 mv Proudový odběr : max. 150 ma Výstupní frekvence : 16 khz (na kanál) Max.rychlost posuvu : 1,6 m/s Max.délka kabelu senzoru : 30 m 4.3. Napájecí napětí VDC / Výstup TTL line driver Tolerance : +/- 5%, zvlnění <50 mv Proudový odběr : max. 150 ma Výstupní frekvence : 100 khz (na kanál) Max.rychlost posuvu : 10 m/s Max.délka kabelu senzoru : 50 m 4.4. Napájecí napětí 5V / Výstup TTL line driver Tolerance : +/- 5%, zvlnění <50 mv Proudový odběr : max. 200 ma Výstupní frekvence : 100 khz (na kanál) Max.rychlost posuvu : 10 m/s Max.délka kabelu senzoru : 10 m Poznámka: Nejvýhodnější vlastnosti a maximální odolnost vůči rušení poskytuje kombinace: napájení 24VDC, výstupy 5VDC TTL - 6 -

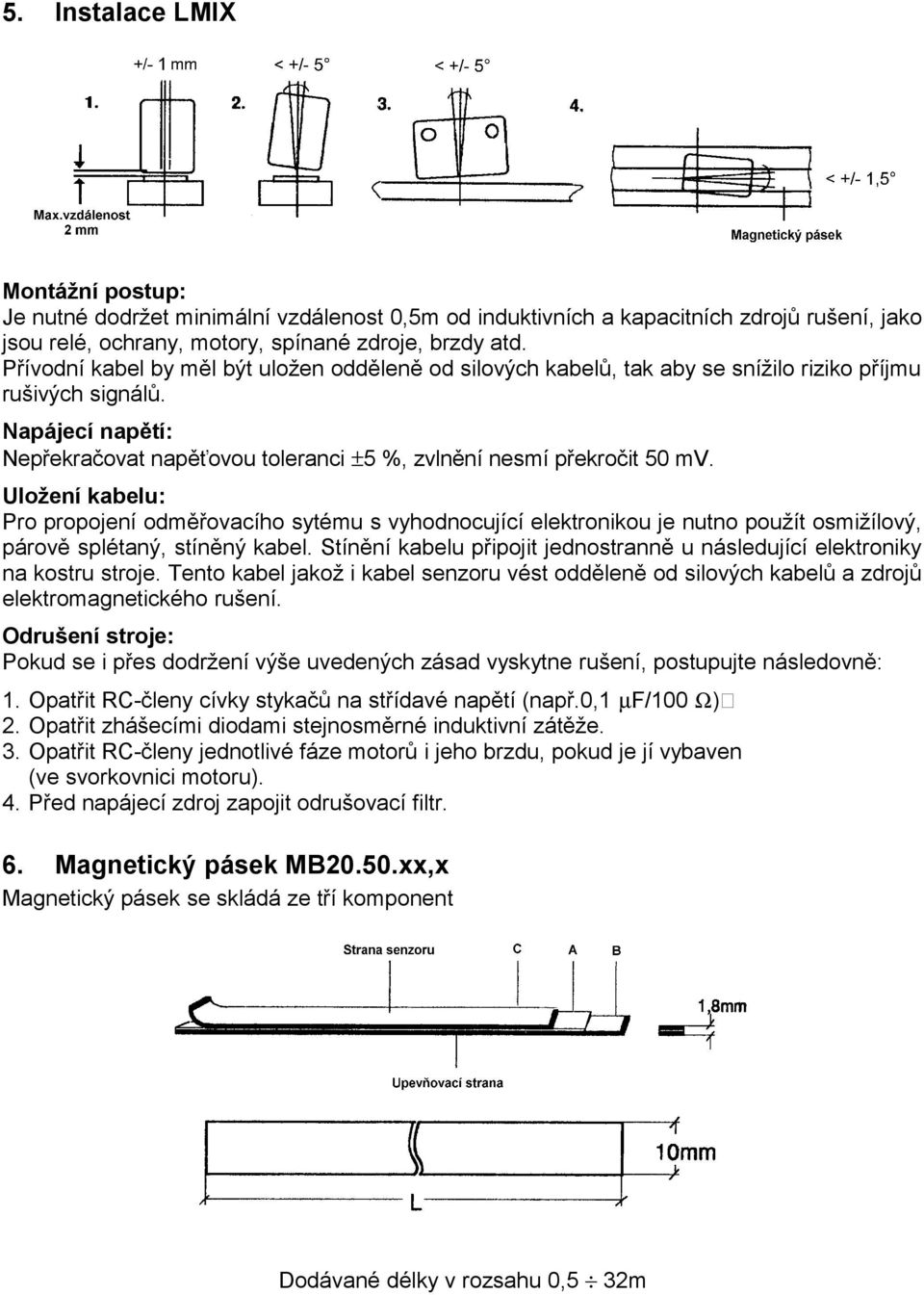

7 5. Instalace LMIX Montážní postup: Je nutné dodržet minimální vzdálenost 0,5m od induktivních a kapacitních zdrojů rušení, jako jsou relé, ochrany, motory, spínané zdroje, brzdy atd. Přívodní kabel by měl být uložen odděleně od silových kabelů, tak aby se snížilo riziko příjmu rušivých signálů. Napájecí napětí: Nepřekračovat napěťovou toleranci ±5 %, zvlnění nesmí překročit 50 mv. Uložení kabelu: Pro propojení odměřovacího sytému s vyhodnocující elektronikou je nutno použít osmižílový, párově splétaný, stíněný kabel. Stínění kabelu připojit jednostranně u následující elektroniky na kostru stroje. Tento kabel jakož i kabel senzoru vést odděleně od silových kabelů a zdrojů elektromagnetického rušení. Odrušení stroje: Pokud se i přes dodržení výše uvedených zásad vyskytne rušení, postupujte následovně: 1. Opatřit RC-členy cívky stykačů na střídavé napětí (např.0,1 µf/100 Ω) 2. Opatřit zhášecími diodami stejnosměrné induktivní zátěže. 3. Opatřit RC-členy jednotlivé fáze motorů i jeho brzdu, pokud je jí vybaven (ve svorkovnici motoru). 4. Před napájecí zdroj zapojit odrušovací filtr. 6. Magnetický pásek MB20.50.xx,x Magnetický pásek se skládá ze tří komponent Dodávané délky v rozsahu 0,5 32m

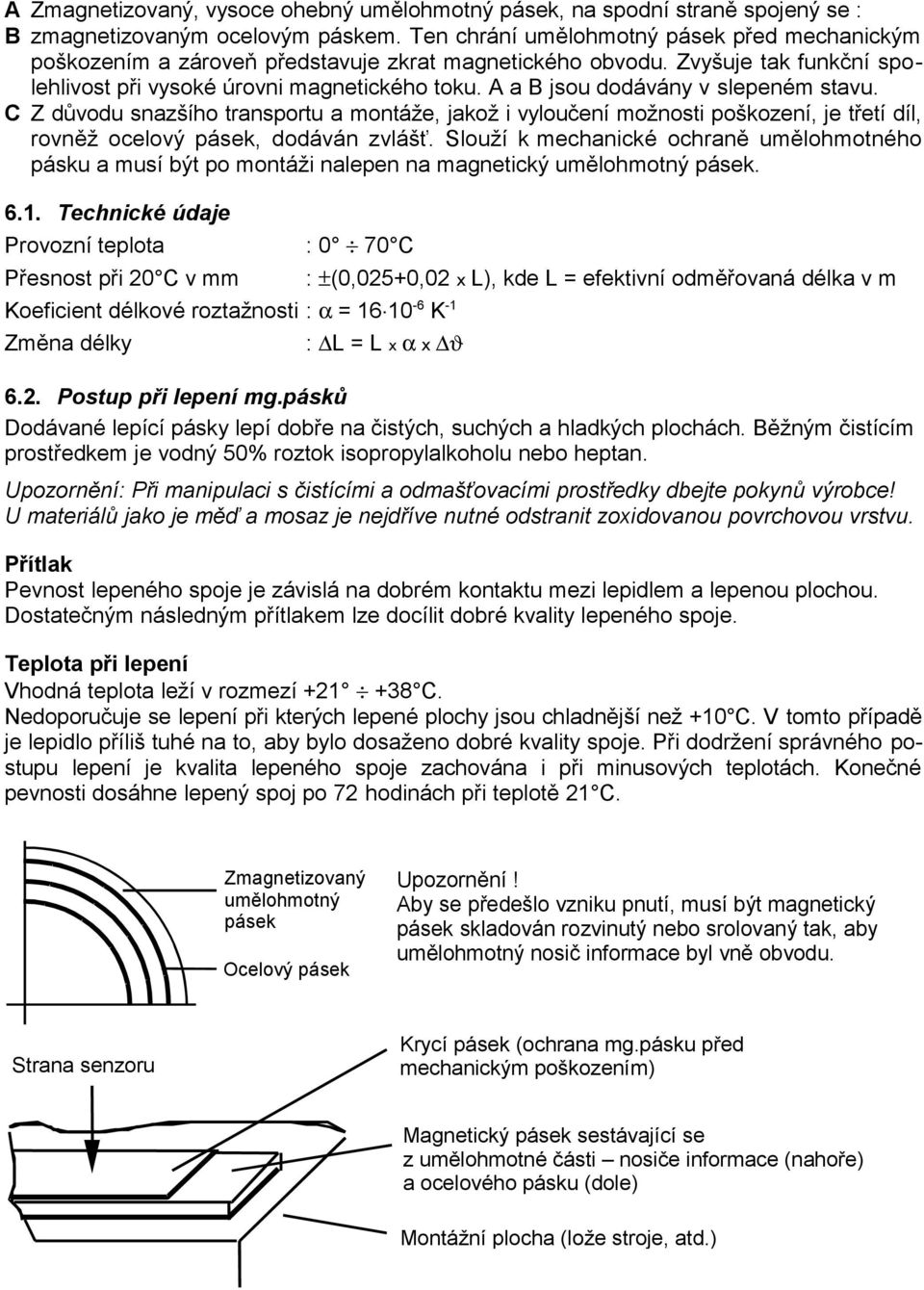

8 A Zmagnetizovaný, vysoce ohebný umělohmotný pásek, na spodní straně spojený se : B zmagnetizovaným ocelovým páskem. Ten chrání umělohmotný pásek před mechanickým poškozením a zároveň představuje zkrat magnetického obvodu. Zvyšuje tak funkční spolehlivost při vysoké úrovni magnetického toku. A a B jsou dodávány v slepeném stavu. C Z důvodu snazšího transportu a montáže, jakož i vyloučení možnosti poškození, je třetí díl, rovněž ocelový pásek, dodáván zvlášť. Slouží k mechanické ochraně umělohmotného pásku a musí být po montáži nalepen na magnetický umělohmotný pásek Technické údaje Provozní teplota : 0 70 C Přesnost při 20 C v mm Koeficient délkové roztažnosti : α = K -1 Změna délky : ±(0,025+0,02 x L), kde L = efektivní odměřovaná délka v m : L = L x α x ϑ 6.2. Postup při lepení mg.pásků Dodávané lepící pásky lepí dobře na čistých, suchých a hladkých plochách. Běžným čistícím prostředkem je vodný 50% roztok isopropylalkoholu nebo heptan. Upozornění: Při manipulaci s čistícími a odmašťovacími prostředky dbejte pokynů výrobce! U materiálů jako je měď a mosaz je nejdříve nutné odstranit zoxidovanou povrchovou vrstvu. Přítlak Pevnost lepeného spoje je závislá na dobrém kontaktu mezi lepidlem a lepenou plochou. Dostatečným následným přítlakem lze docílit dobré kvality lepeného spoje. Teplota při lepení Vhodná teplota leží v rozmezí C. Nedoporučuje se lepení při kterých lepené plochy jsou chladnější než +10 C. V tomto případě je lepidlo příliš tuhé na to, aby bylo dosaženo dobré kvality spoje. Při dodržení správného postupu lepení je kvalita lepeného spoje zachována i při minusových teplotách. Konečné pevnosti dosáhne lepený spoj po 72 hodinách při teplotě 21 C. Zmagnetizovaný umělohmotný pásek Ocelový pásek Upozornění! Aby se předešlo vzniku pnutí, musí být magnetický pásek skladován rozvinutý nebo srolovaný tak, aby umělohmotný nosič informace byl vně obvodu. Strana senzoru Krycí pásek (ochrana mg.pásku před mechanickým poškozením) Magnetický pásek sestávající se z umělohmotné části nosiče informace (nahoře) a ocelového pásku (dole) Montážní plocha (lože stroje, atd.)

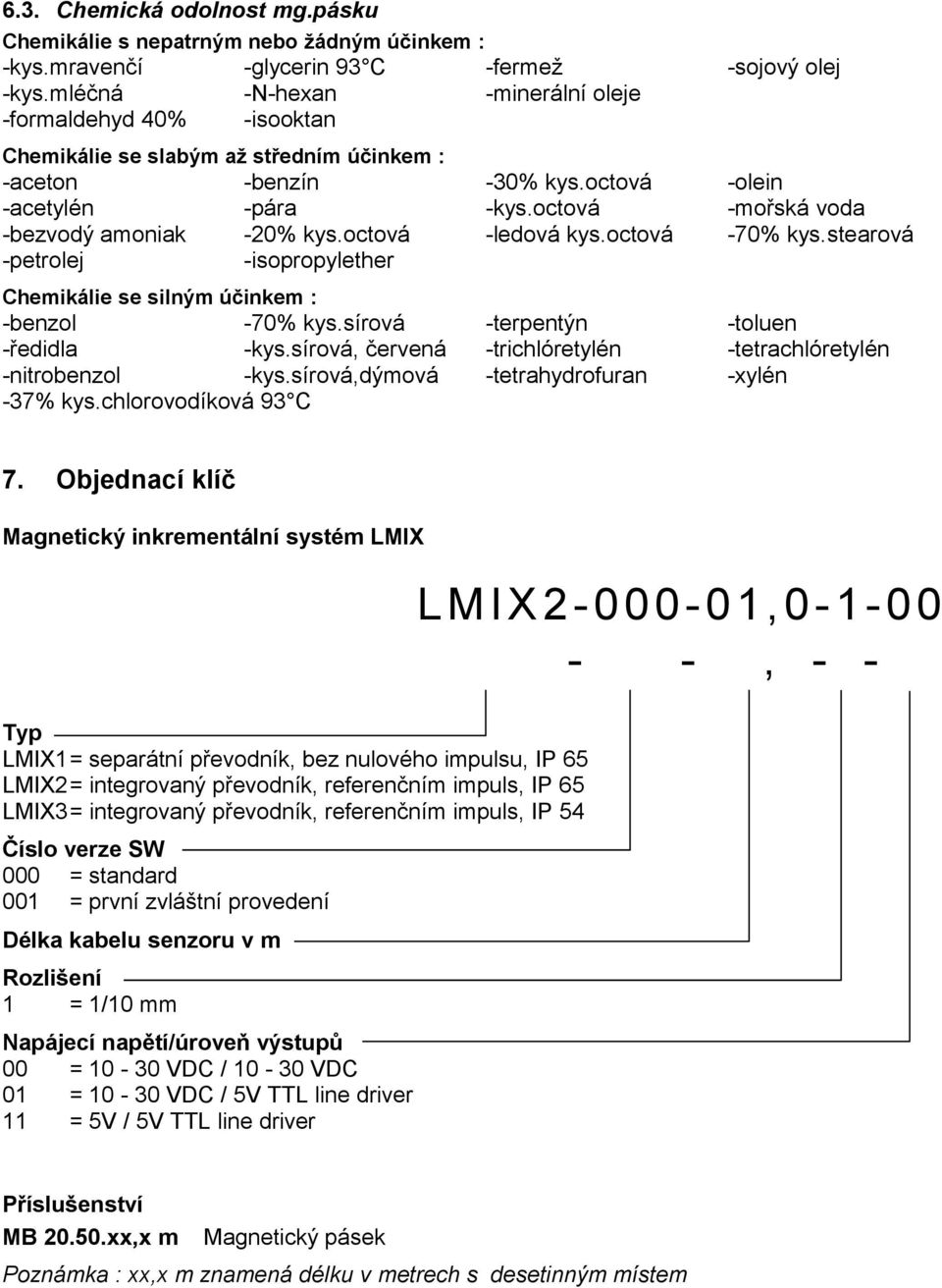

9 6.3. Chemická odolnost mg.pásku Chemikálie s nepatrným nebo žádným účinkem : -kys.mravenčí -glycerin 93 C -fermež -sojový olej -kys.mléčná -N-hexan -minerální oleje -formaldehyd 40% -isooktan Chemikálie se slabým až středním účinkem : -aceton -benzín -30% kys.octová -olein -acetylén -pára -kys.octová -mořská voda -bezvodý amoniak -20% kys.octová -ledová kys.octová -70% kys.stearová -petrolej -isopropylether Chemikálie se silným účinkem : -benzol -70% kys.sírová -terpentýn -toluen -ředidla -kys.sírová, červená -trichlóretylén -tetrachlóretylén -nitrobenzol -kys.sírová,dýmová -tetrahydrofuran -xylén -37% kys.chlorovodíková 93 C 7. Objednací klíč Magnetický inkrementální systém LMIX Typ LMIX1= separátní převodník, bez nulového impulsu, IP 65 LMIX2= integrovaný převodník, referenčním impuls, IP 65 LMIX3= integrovaný převodník, referenčním impuls, IP 54 Číslo verze SW 000 = standard 001 = první zvláštní provedení Délka kabelu senzoru v m Rozlišení 1 = 1/10 mm Napájecí napětí/úroveň výstupů 00 = VDC / VDC 01 = VDC / 5V TTL line driver 11 = 5V / 5V TTL line driver LMIX , , - - Příslušenství MB xx,x m Magnetický pásek Poznámka : xx,x m znamená délku v metrech s desetinným místem
