Dokumentace prvků. Zateplení a úprava fasády domu 150, etapa průčelí z náměstí

Rozměr: px

Začít zobrazení ze stránky:

Download "Dokumentace prvků. Zateplení a úprava fasády domu 150, 151. 1. etapa průčelí z náměstí"

Bohumír Blažek
před 8 lety
Počet zobrazení:

1 Dokumentace prvků 1. etapa průčelí z náměstí Ing. Milan Pospíšil Jeseník 08/2009

2 I. Výkladce 2 I.1. Provedení 2 I.2. Pohled 3 I.3. Základní výkladec 4 I.4. Vchod MODIC I.5. Vchod DM drogerie 6 I.6. Vchod II. Výplně otvorů 8 II.1. Balkonové okno 8 II.2. Dvéře III. Světelná rampa 10 III.1. Řez 11 III.2. Konzola 12 III.3. Závěs 13 III.4 Plech 16 IV. Konzola butonu 19 V. Zábradlí 20 VI. Stříška nad vchodem VII. Čílka etapa průčelí z náměstí - dokumentace prvků strana 1

Světelná rampa 10 III.1. Řez 11 III.2. Konzola 12 III.3. Závěs 13 III.4 Plech 16 IV.

3 I. Výkladce I.1. Provedení - Konstrukce bezrámová (ze strany exteriéru jen sklo, konstrukce v interiéru). - Nosné prvky AL, dvojsklo v provedení FLOAT. - Horní část cca 800 mm podložena polystyrénem - navázat na podhled. - Dodavatel provede kontrolní zaměření. - Investor zajistí přípojku NN do podhledu nad automatické dvéře. - Zamykání dveří zevnitř, musí respektovat zimné podmínky - sníh v protiplechu na podlaze etapa průčelí z náměstí - dokumentace prvků strana 2

- Dodavatel provede kontrolní zaměření. - Investor zajistí přípojku NN do podhledu nad automatické dvéře.

4 I.2. Pohled vchod DM 3500x4350 výkladec 3600x3800 balkonové okno 1400x2350 vchod x2460 výkladec 3600x3800 vchod MODIC 3600x3800 vchod x etapa průčelí z náměstí - dokumentace prvků strana 3

3600x3800 vchod MODIC 3600x3800 vchod 150 4190x3800 1.

5 I.3. Základní výkladec etapa průčelí z náměstí - dokumentace prvků strana 4

6 I.4. Vchod MODIC etapa průčelí z náměstí - dokumentace prvků strana 5

7 I.5.Vchod DM drogerie etapa průčelí z náměstí - dokumentace prvků strana 6

8 I.6. Vchod 150 Dvéře jsou umístěny do vyzděné časti fasády, horní plocha z palubek, zateplena 16 cm min plsti. Žádné dvéře nejsou řešené výkladcem Horní plocha (palubky, min. plsť 2,1 m2) etapa průčelí z náměstí - dokumentace prvků strana 7

Žádné dvéře nejsou řešené výkladcem Horní plocha (palubky,

9 II. Výplně II.I. Balkonové okno Na domě 150, 151 byla v roce 2008 vyměněna původní dřevěná okna za plastová. Ve 2.,3.,4., NP zůstala původní pouze na chodbě. Ta sloužila i pro vstup na balkon. Likvidace balkonů a úprava otvorů jsou součástí stavebních úprav. Zábradlí viz prvky - dále. Předmětem této části je dodávka a montáž 2 ks. Zasazeno 120 mm etapa průčelí z náměstí - dokumentace prvků strana 8

Likvidace balkonů a úprava otvorů jsou součástí stavebních úprav. Zábradlí viz prvky - dále.

10 II.2 Dvéře 151 Předmětem je dodávka a montáž. Zasazeno 150 mm etapa průčelí z náměstí - dokumentace prvků strana 9

11 III. Světelná rampa Rampa slouží k osvětlení horní části výkladců ve večerních hodinách Je umístěna mezi horní hranou výkladců a spodní hranou zateplení a to průběžně po celém průčelí domu v délce 25,6m, držáky 1 cm nad výkladci Krycí plech zůstává demontovatelný Je sestavena z 13-ti dílů o modulové šířce 1800mm. Vlevo je díl o délce 500mm (doměřit), vpravo je díl o délce 1700mm Základní díly a levý, mají čela s otvory pro spojení, krajní pravé čelo je plné. Osvětlovací těleso tvoří Al profil 30*50 osazený LED diodami bílé barvy, 13 ks l=1760, 1ks l=1660, 1ks l=460 (doměřit) Na začištěnou zeď se připevní držáky, provede elektrorozvod v lištách PVC z MODICu a z DM (trafa v podhledu) Držáky nutno srovnat do roviny - oválné drážky etapa průčelí z náměstí - dokumentace prvků strana 10

Vlevo je díl o délce 500mm (doměřit), vpravo je díl o délce 1700mm Základní díly a levý, mají čela s otvory pro spojení, krajní pravé čelo je plné.

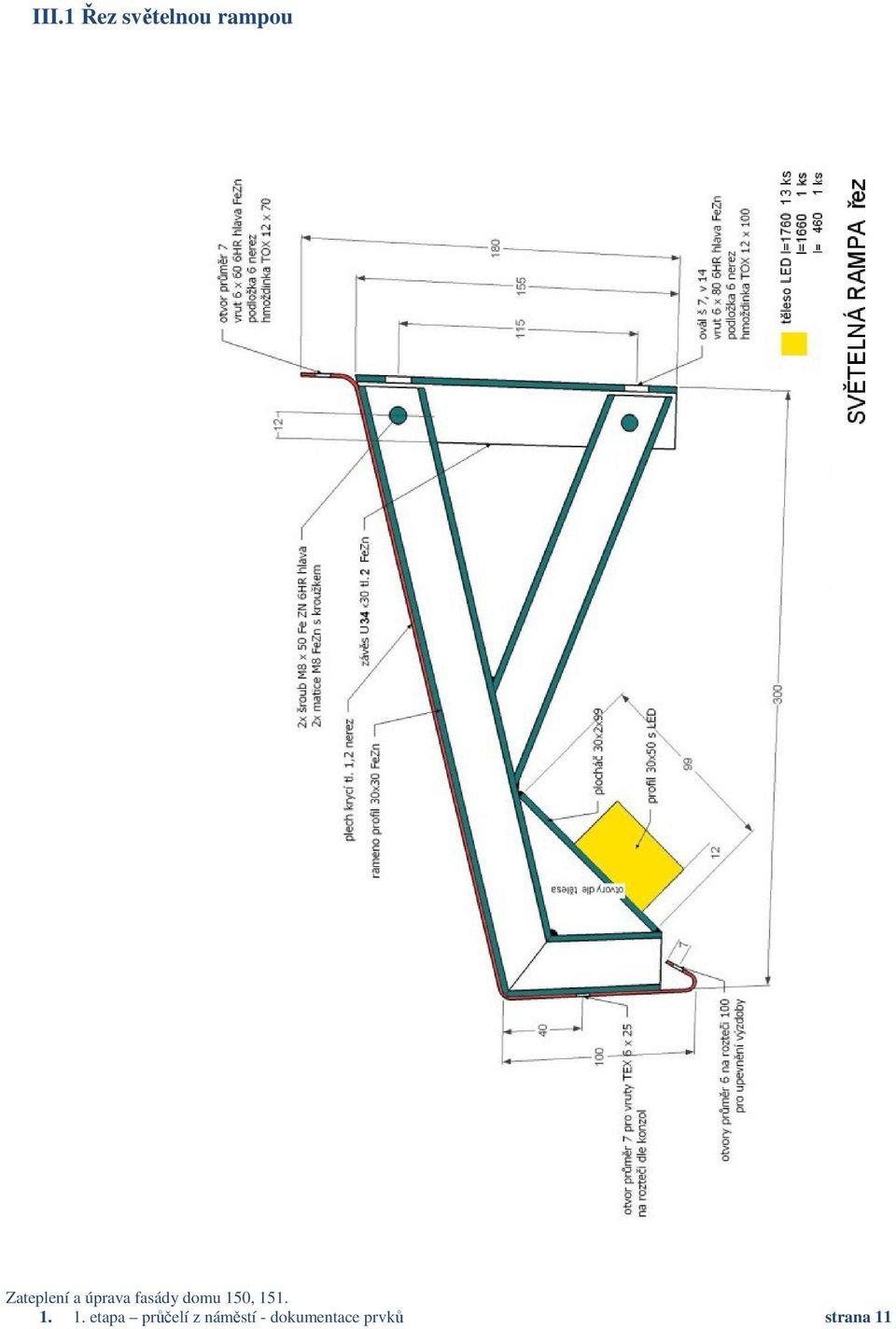

12 III.1 Řez světelnou rampou etapa průčelí z náměstí - dokumentace prvků strana 11

13 III.2. Konzola etapa průčelí z náměstí - dokumentace prvků strana 12

14 III.3. Závěs etapa průčelí z náměstí - dokumentace prvků strana 13

15 1. 1. etapa průčelí z náměstí - dokumentace prvků strana 14

16 1. 1. etapa průčelí z náměstí - dokumentace prvků strana 15

17 III.4. Plech etapa průčelí z náměstí - dokumentace prvků strana 16

18 1. 1. etapa průčelí z náměstí - dokumentace prvků strana 17

19 1. 1. etapa průčelí z náměstí - dokumentace prvků strana 18

20 IV. Konzoly pro butony 2 ks pro MODIC pro DM - není součástí stavby Vodorovně je levá konzola 3 m, pravá 4,2 m od osy dveří Výškově jsou obě konzoly umístěny tak, že osa uzavřeného profilu je 150 mm nad spodní hranou zateplení, tj mm na podlahou MODIC. Pozinkovaná závitová tyč M12 je zakotvena do panelu a vyčnívá cca 40 mm. Deska se rektifikuje maticemi pod a nad deskou. Po rektifikaci podmáznout maltou. Konzoly jsou překryty polystyrénem o tl. 100 mm, který musí být v tomto místě upraven. Osou prochází kabel CYKY 3C x 1,5 s tím, že přesahuje cca 1 m a je vyveden do podhledu nad dveřmi etapa průčelí z náměstí - dokumentace prvků strana 19

Pozinkovaná závitová tyč M12 je zakotvena do panelu a vyčnívá cca 40 mm. Deska se rektifikuje maticemi pod a nad deskou. Po rektifikaci podmáznout maltou.

21 V. Zábradlí Zábradlí brání vypadnutí po otevření balkonového okna. Je z nerezového uzavřeného profilu a nerez trubek. Připevňuje se čtyřmi šrouby přes zeď. Podložky a hlavy šroubů jsou pod omítkou. Při pohledu z náměstí jsou pravé šrouby v ITONG, nutno použít podložky s větším průměrem. Zábradlí je umístěno souměrně s oknem. Spodní trubka je 10 cm nad parapetem. V tomto místě je zateplení o tl. 50 mm. Polystyrén se prořízne a profil zatlačí na zeď, průchod musí být vodotěsný etapa průčelí z náměstí - dokumentace prvků strana 20

22 VI. Stříška nad vchodem 151 Nad vchodem 151 je nad světelnou rampou pás o výšce 20 cm zateplení o tl. 100mm. Nad ním je pak zateplení o tl. 50mm. Stříška je umístěna nad zesílené zateplení (4220mm nad podlahou). V rovině zateplení tl. 50mm je vodorovně ukotveno "U" vyložené pružnou podložkou v šířce shodné s délkou skla. Kotva lanka s napínáním a její kotvení nejsou dokumentovány. Délka lanka cca 1200mm, kotva cca 630mm nad sklem etapa průčelí z náměstí - dokumentace prvků strana 21

23 VI. Čílka Nad každým základním oknem je instalováno skleněné čílko - 15 ks. Čílko je upevněno souměrně nad oknem. Dolní šrouby jsou ve stejné výšce jako horní ostění okna, sklo tedy překrývá otvor o 50mm. Předsazení je také 50mm. Kotvení je přes polystyrén o tl. 100 do škvárobetonového panelu. Vrtání pomocí šablony po dokončení povrchových úprav. Spoj utěsněn etapa průčelí z náměstí - dokumentace prvků strana 22
