1 HLINÍKOVÝ KONSTRUKČNÍ SYSTÉM PRO ODVĚTRANÉ FASÁDY KATALOG PRODUKTŮ

2 HLINÍKOVÝ KONSTRUKČNÍ SYSTÉM Hliníkový konstrukční systém pro montáž zavěšených odvětraných fasád vyvinutý pro použití cementotřískových, sádrovláknitých, vláknocementových, kompozitních a ostatních fasádních desek na bázi dřeva a kovu. Výhody systému Hafix řeší problém s roztažností materiálů zamezuje deformacím obkladu umožňuje dodatečnou úpravu spár široká variabilita použití jednoduchá a rychlá montáž nenáročné na technologické vybavení dlouhá životnost technická podpora Technická podpora 01 KOTEVNÍ PRVKY 02 SYSTÉMOVÉ PROFILY 03 H ÚCHYTY 04 PŘÍSLUŠENSTVÍ SPOJOVACÍ MATERIÁL Technická podpora systému Hafix je Vám k dispozici od studie projektu a analýzy proveditelnosti a ceny až po samotnou realizaci výjezdem po stavbách. K Vašim zakázkám dovedeme nabídnout i zpracování projektové dokumentace info@hafix.cz Více informací na Ceny jednotlivých položek katalogu naleznete na přiloženém ceníku dle jejich ů. Kódy položek dle katalogu a ceníku používejte při objednávkách. V případě požadavku na sortiment mimo tento katalog nás neváhejte kontaktovat. Autorská práva Visimpex a.s. Žádná část tohoto katalogu nesmí být publikována a šířena žádným způsobem bez výslovného svolení společnosti Visimpex a.s. Technická data uvedená v katalogu byla nashromážděna v rámci našich možností s největší péčí, nicméně nepřijímáme odpovědnost za případné chyby a vyhrazujeme si právo na změny. VISIMPEX a.s., Seifertova 33, Přerov, , Česká republika Tel.: Fax: info@hafix.cz

3 KOTEVNÍ PRVKY Nosné kotevní prvky Nosné kotevní prvky se instalují vždy na začátku systémového svislého profilu a slouží k přenesení zatížení z odvětrané fasády do nosné konstrukce. Standardně se vyrábí ve vyložení 120 mm a ve variabilní variantě s nastavitelným vyložením mm. Pro specifické instalace lze na objednávku vyrobit pálené kotvy s nestandardním vyložením. vyložení WAAAB120C Nosná kotva Hafix WAAAE230V Nosná variabilní kotva Hafix Nosná kotva Hafix, pálená 120 mm mm mm nosná variabilní kotva Hafix nosná kotva Hafix Distanční kotevní prvky Distanční kotevní prvky instalované v navržených rozestupech po délce systémového svislého profilu. Distanční kotvy mají za úkol dodržovat navržený odstup roštu a deskového materiálu od zdiva. Standardně se vyrábí ve vyložení 120 mm a ve variabilní variantě s nastavitelným vyložením mm. Pro specifické instalace lze na objednávku vyrobit pálené kotvy s nestandardním vyložením. vyložení WAABB120C Distanční kotva Hafix 120 mm WAABE230V Distanční variabilní kotva Hafix mm Distanční kotva Hafix, pálená mm distanční var. kotva Hafix distanční kotva Hafix 01

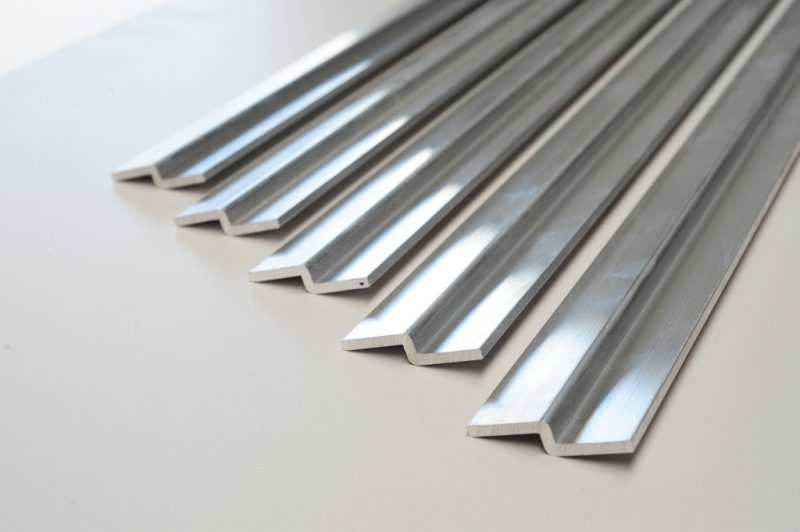

4 SYSTÉMOVÉ PROFILY Svislé L profily Svislé profily jsou vsazovány do systémových kotevních prvků a spolu s nimi tvoří svislý nosný rošt systému, na který se následně kotví rošt vodorovný. Svislé profily v základní délce 6000 mm je možno zakázkově naformátovat na požadované rozměry. rozměry* WABAB Hliníkový L profil 50/30/2,3 mm WABAB50303 Hliníkový L profil 50/30/3 mm * vnější rozměry svislé profily Vodorovné Z profily Vodorovné profily jsou kotveny ke svislému nosnému roštu ze systémových hliníkových L profilů a slouží jako vodorovný nosný rošt, na který se následně osazuje deskový materiál opatřený vhodným typem H úchytů. Vodorovné profily v základní délce 6000 mm je možno zakázkově naformátovat na požadované rozměry. WACAB0000A WACAB0000B Hliníkový Z profil Hliníkový Z profil - heavy vodorovné profily VISIMPEX a.s., Seifertova 33, Přerov, , Česká republika Tel.: Fax: info@hafix.cz

5 H ÚCHYTY H úchyty HAFIX slouží k připevnění na obkladový materiál, který je pak jejich pomocí možno zavěšovat na vodorovný lomený profil. H úchyty je možno kotvit na desku lepením, nýtováním nebo nepřiznaným šroubováním. Rektifikovatelné úchyty se instalují do rohů desek a slouží k dodatečné úpravě spáry stavěcími šrouby. pro lepený spoj H úchyty pro instalaci na deskový materiál k tomu určeným lepidlem. WADAB3000A H úchyt neviditelný spoj, lepený WADAB3000V H úchyt rektifikovatelný, neviditelný spoj, lepený pro nýtovaný spoj H úchyty pro instalaci do otvorů o průměru 5 mm na desku trhacími nýty předepsané dimenze. WADAB30A H úchyt viditelný spoj, 5 mm WADAB30V H úchyt rektifikovatelný, viditelný spoj, 5 mm pro nepřiznaný spoj H úchyty pro instalaci do slepých otvorů o průměru 9 mm na desku pomocí mosazného insertu, nerezové podložky a nerezového šroubu DIN 912. WADAB3009A H úchyt neviditelný spoj, 8,9 mm WADAB3009V H úchyt rektifikovatelný, neviditelný spoj, 8,9 mm pro vysoká zatížení H úchyty pro instalaci do deskového materiálu o vyšší hmotnosti na metr čtverečný. WADAB30B H úchyt HEAVY, viditelný spoj, 5 mm WADAB3009B H úchyt HEAVY, neviditelný spoj, 8,9 mm 03

6 PŘÍSLUŠENSTVÍ Příslušenství Hafix je spjato s předchozími systémovými položkami a v praxi napomáhá řešení jednotlivých detailů provětrávané fasády. V případě potřeby je možno příslušenství upravit nebo doplňovat o další nezbytné prvky. středová zarážka Středová zarážka slouží k fixaci pozice desky na vodorovném roštu. Používá se vždy u jednoho rohového H úchytu desky. rozměry WAEAB140252A Středová zarážka 140/25/2 mm EPDM podložky EPDM podložky se instalují pod systémové kotvy HAFIX. Omezují tepelné mosty a zamezují přenosu vibrací a hluku od fasádního obkladu do konstrukce. rozměry WAFA A EPDM podložka pod nos. kotvu 60/170 mm WAFB A EPDM podložka pod dist. kotvu 60/90 mm konstrukční hmoždinky Pro připevnění systémových kotev do svislé konstrukce objektu ze vhodného materiálu se používají konstrukční hmoždinky s vrutem značky Mungo doporučené dimenze. dimenze NDEBK080800B Hmoždinka konstrukční s vrutem 8/80 mm NDEBK081000B Hmoždinka konstrukční s vrutem 8/100 mm VISIMPEX a.s., Seifertova 33, Přerov, , Česká republika Tel.: Fax: info@hafix.cz

7 SPOJOVACÍ MATERIÁL Spojovací materiál je nedílnou součástí uceleného systému Hafix a pokrývá veškeré potřeby standardního systémového řešení. V případě netradičních aplikací je možno dodat i jiný potřebný sortiment společnosti Visimpex a.s. inserty Inserty se vkládají do slepých otvorů v obkladovém materiálu a za pomoci šroubu DIN 912 a podložky DIN 125 se do nich kotví H úchyt nepřiznaného spoje. hloubka WAHC00609H Insert Häfele, M6 9 mm WAHC04607F Insert Fischer PA 4, M6 7,5 mm šrouby Šrouby DIN 912 se používají pro instalaci H úchytu do insertu vloženého do slepého otvoru v obkladovém materiálu. délka SEAAH06008A Šroub DIN 912, M6 8 mm SEAAH06010A Šroub DIN 912, M6 10 mm SEAAH06012A Šroub DIN 912, M6 12 mm podložky Podložky DIN 125 se používají vždy pod šroub DIN 912, kterým se montuje H úchyt do insertu. Podložkami DIN 440 se podkladají hlavy vrutů konstrukčních hmoždinek při instalaci kotev do zdiva. vnitřní průměr SLAAA06000A Podložka DIN 125 A, nerez A2 6 mm SLBCA06000A Podložka DIN 440, nerez A2 6 mm SLBCA08000A Podložka DIN 440, nerez A2 8 mm samovrtné šrouby Samovrtné šrouby (TEXy) se používají ke spojování hliníkových prvků systému a montáži středových zarážek desek. dimenze SCGDB35013A Samovrtný šroub DIN 7504 P A2 3,5/13 mm SCGAJ48016A Samovrtný šroub DIN 7504 K A2 4,8/16 mm

8 Visimpex a.s., česká společnost sídlící v Přerově založená roku 1995, je specialistou na výrobu, distribuci a prodej spojovacích materiálů a hliníkových profilů. Visimpex a.s. vytváří kvalitní základ každého systému od drobných staveb až po náročné výrobní segmenty, jakým je například automotive či elektrotechnický průmysl. AUTEL speciální spojovací díly a součásti pro automobilový průmysl KANYA konstrukční systémy z hliníkových profilů pro průmyslové, designové a další aplikace TERAFIX konstrukční systém pro terasy WINTECH SOLAR konstrukční systém pro fotovoltaické elektrárny WINTECH skupiny produktů spojovacího materiálu pro profesionální použití VISIMPEX a.s., Seifertova 33, Přerov, , Česká republika Tel.: Fax: info@visimpex.cz
