RAUPIANO PLUS UNIVERZÁLNÍ GÉNIUS NEJVYŠŠÍ PROTIHLUKOVÁ OCHRANA KOMPLETNĚ V JEDNOM SYSTÉMU. Stavebnictví Automotive Průmysl

Transkript

1 UNIVERZÁLNÍ GÉNIUS NEJVYŠŠÍ PROTIHLUKOVÁ OCHRANA KOMPLETNĚ V JEDNOM SYSTÉMU Stavebnictví Automotive Průmysl

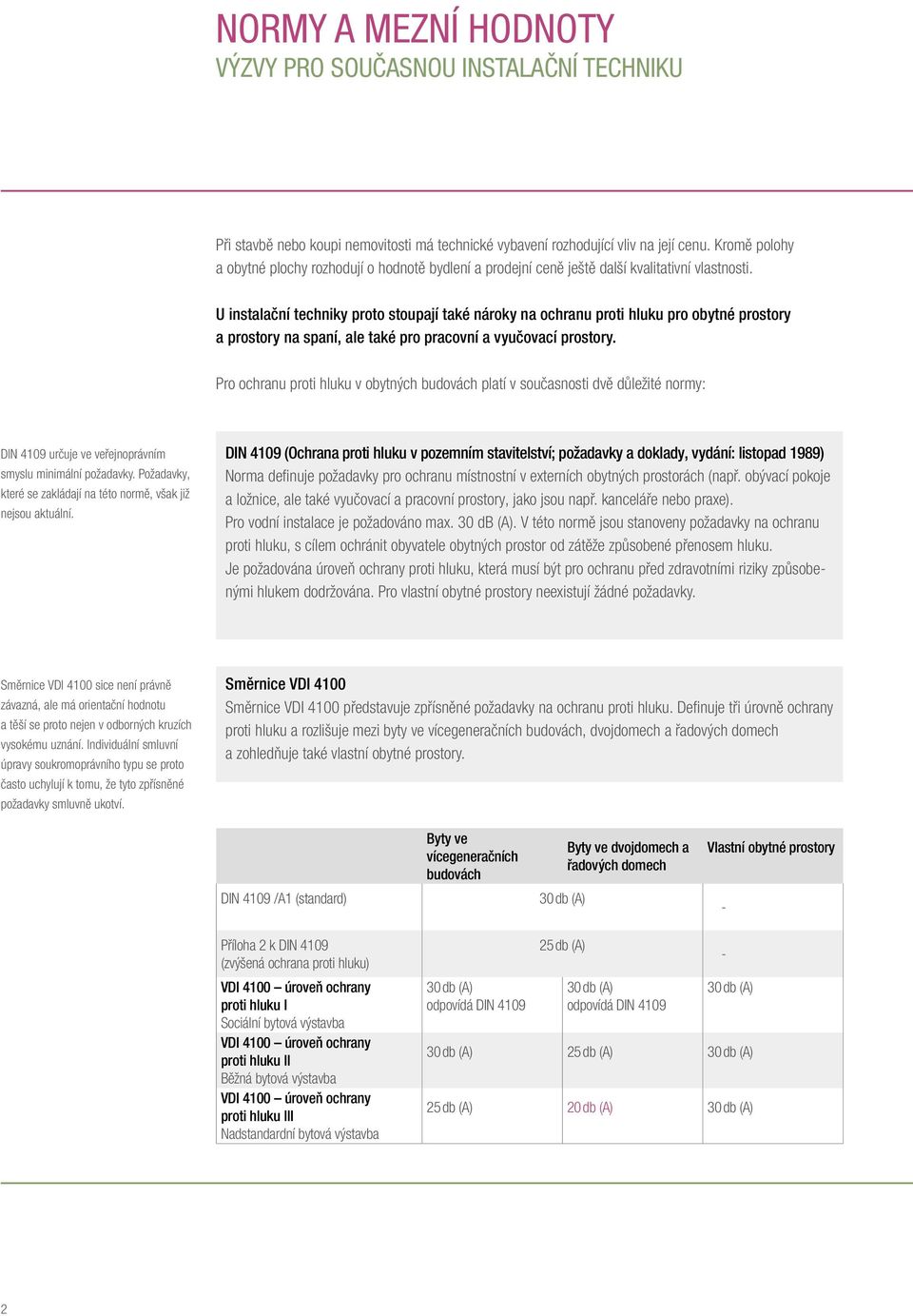

2 NORMY A MEZNÍ HODNOTY VÝZVY PRO SOUČASNOU INSTALAČNÍ TECHNIKU Při stavbě nebo koupi nemovitosti má technické vybavení rozhodující vliv na její cenu. Kromě polohy a obytné plochy rozhodují o hodnotě bydlení a prodejní ceně ještě další kvalitativní vlastnosti. U instalační techniky proto stoupají také nároky na ochranu proti hluku pro obytné prostory a prostory na spaní, ale také pro pracovní a vyučovací prostory. Pro ochranu proti hluku v obytných budovách platí v současnosti dvě důležité normy: DIN 4109 určuje ve veřejnoprávním smyslu minimální požadavky. Požadavky, které se zakládají na této normě, však již nejsou aktuální. DIN 4109 (Ochrana proti hluku v pozemním stavitelství; požadavky a doklady, vydání: listopad 1989) Norma definuje požadavky pro ochranu místnostní v externích obytných prostorách (např. obývací pokoje a ložnice, ale také vyučovací a pracovní prostory, jako jsou např. kanceláře nebo praxe). Pro vodní instalace je požadováno max. 30 db (A). V této normě jsou stanoveny požadavky na ochranu proti hluku, s cílem ochránit obyvatele obytných prostor od zátěže způsobené přenosem hluku. Je požadována úroveň ochrany proti hluku, která musí být pro ochranu před zdravotními riziky způsobenými hlukem dodržována. Pro vlastní obytné prostory neexistují žádné požadavky. Směrnice VDI 4100 sice není právně závazná, ale má orientační hodnotu a těší se proto nejen v odborných kruzích vysokému uznání. Individuální smluvní úpravy soukromoprávního typu se proto často uchylují k tomu, že tyto zpřísněné požadavky smluvně ukotví. Směrnice VDI 4100 Směrnice VDI 4100 představuje zpřísněné požadavky na ochranu proti hluku. Definuje tři úrovně ochrany proti hluku a rozlišuje mezi byty ve vícegeneračních budovách, dvojdomech a řadových domech a zohledňuje také vlastní obytné prostory. DIN 4109 /A1 (standard) Byty ve vícegeneračních budovách 30 db (A) Byty ve dvojdomech a řadových domech Vlastní obytné prostory - Příloha 2 k DIN 4109 (zvýšená ochrana proti hluku) VDI 4100 úroveň ochrany proti hluku I Sociální bytová výstavba VDI 4100 úroveň ochrany proti hluku II Běžná bytová výstavba VDI 4100 úroveň ochrany proti hluku III Nadstandardní bytová výstavba 30 db (A) odpovídá DIN db (A) 30 db (A) odpovídá DIN db (A) 30 db (A) 25 db (A) 30 db (A) 25 db (A) 20 db (A) 30 db (A) 2

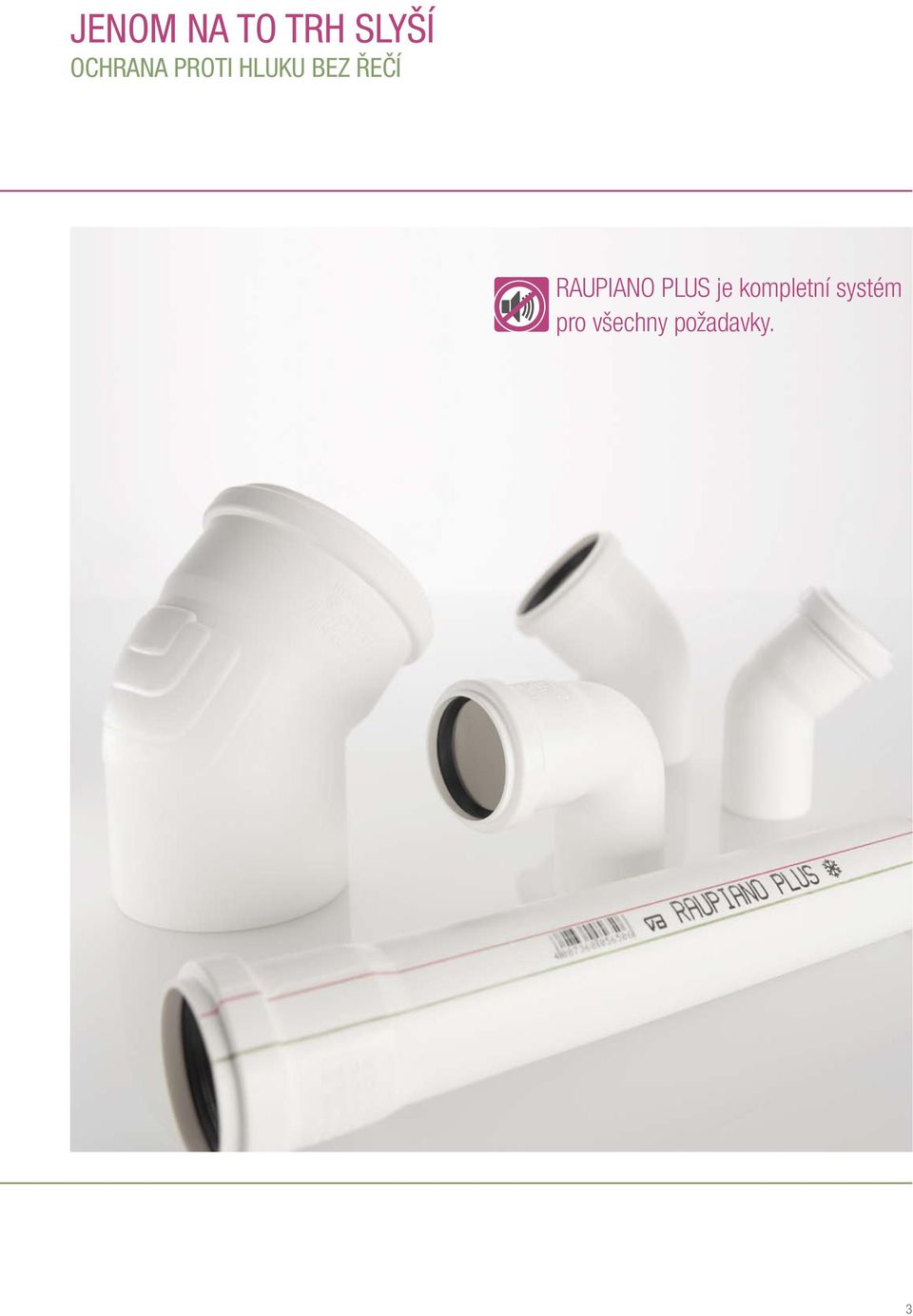

3 Jenom na to trh slyší ochrana proti hluku bez ŘEČÍ je kompletní systém pro všechny požadavky. 3

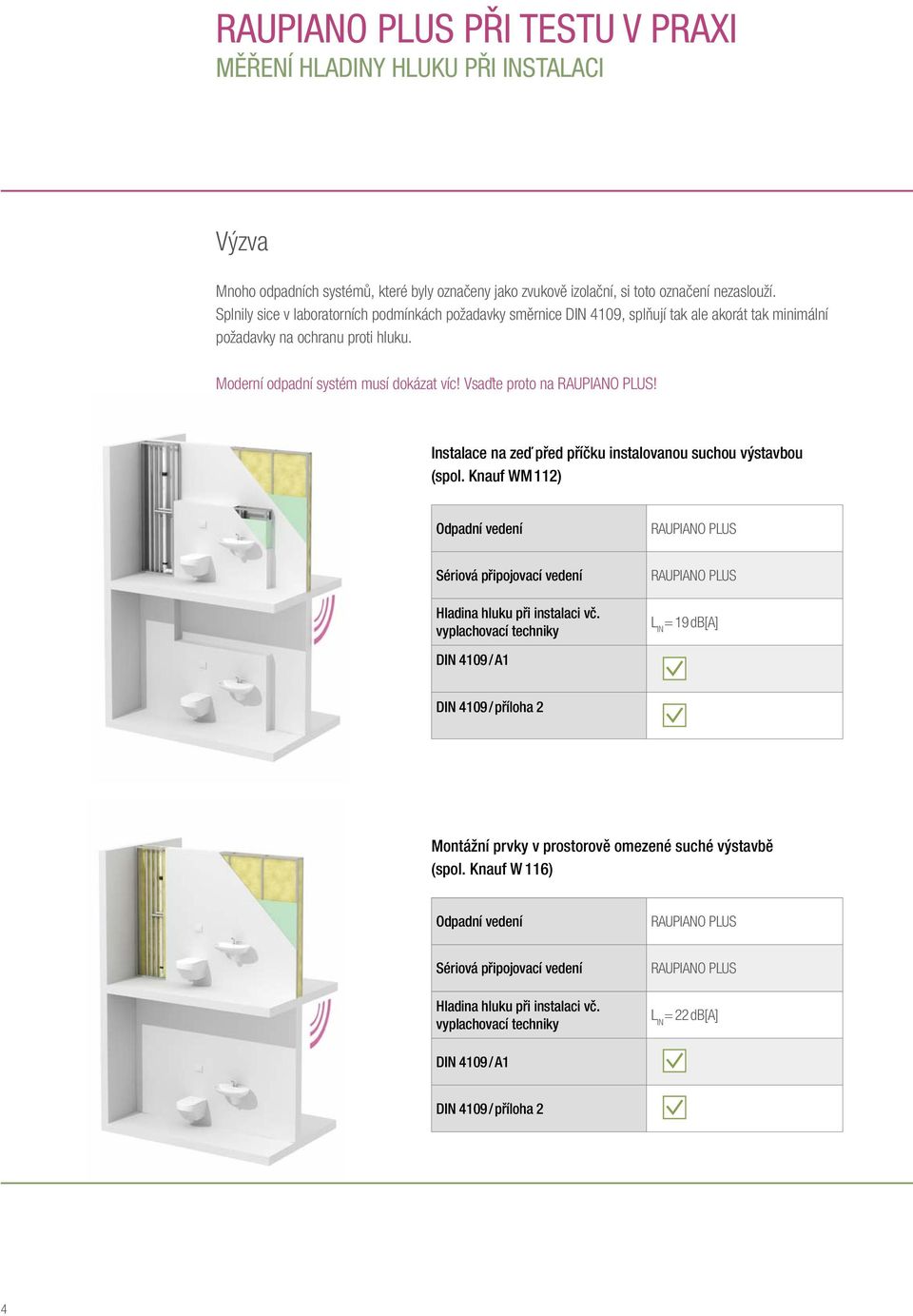

4 PŘI testu v praxi Měření hladiny hluku při instalaci Výzva Mnoho odpadních systémů, které byly označeny jako zvukově izolační, si toto označení nezaslouží. Splnily sice v laboratorních podmínkách požadavky směrnice DIN 4109, splňují tak ale akorát tak minimální požadavky na ochranu proti hluku. Moderní odpadní systém musí dokázat víc! Vsaďte proto na! Instalace na zeď před příčku instalovanou suchou výstavbou (spol. Knauf WM 112) Odpadní vedení Sériová připojovací vedení Hladina hluku při instalaci vč. vyplachovací techniky L IN = 19 db[a] DIN 4109 / A1 DIN 4109 / příloha 2 Montážní prvky v prostorově omezené suché výstavbě (spol. Knauf W 116) Odpadní vedení Sériová připojovací vedení Hladina hluku při instalaci vč. vyplachovací techniky L IN = 22 db[a] DIN 4109 / A1 DIN 4109 / příloha 2 4

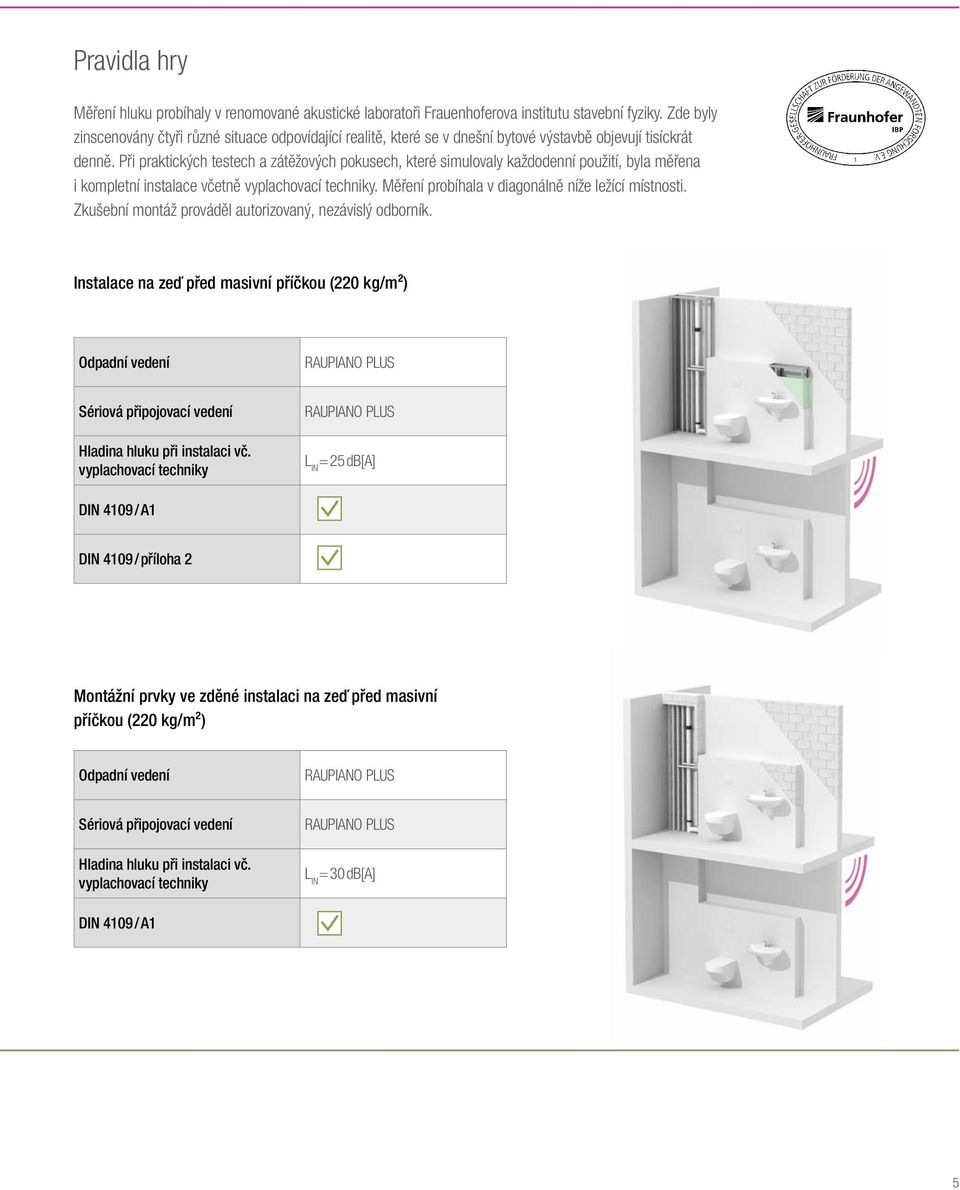

5 Pravidla hry Měření hluku probíhaly v renomované akustické laboratoři Frauenhoferova institutu stavební fyziky. Zde byly zinscenovány čtyři různé situace odpovídající realitě, které se v dnešní bytové výstavbě objevují tisíckrát denně. Při praktických testech a zátěžových pokusech, které simulovaly každodenní použití, byla měřena i kompletní instalace včetně vyplachovací techniky. Měření probíhala v diagonálně níže ležící místnosti. Zkušební montáž prováděl autorizovaný, nezávislý odborník. Instalace na zeď před masivní příčkou (220 kg/m²) Odpadní vedení Sériová připojovací vedení Hladina hluku při instalaci vč. vyplachovací techniky L IN = 25 db[a] DIN 4109 / A1 DIN 4109 / příloha 2 Montážní prvky ve zděné instalaci na zeď před masivní příčkou (220 kg/m²) Odpadní vedení Sériová připojovací vedení Hladina hluku při instalaci vč. vyplachovací techniky L IN = 30 db[a] DIN 4109 / A1 5

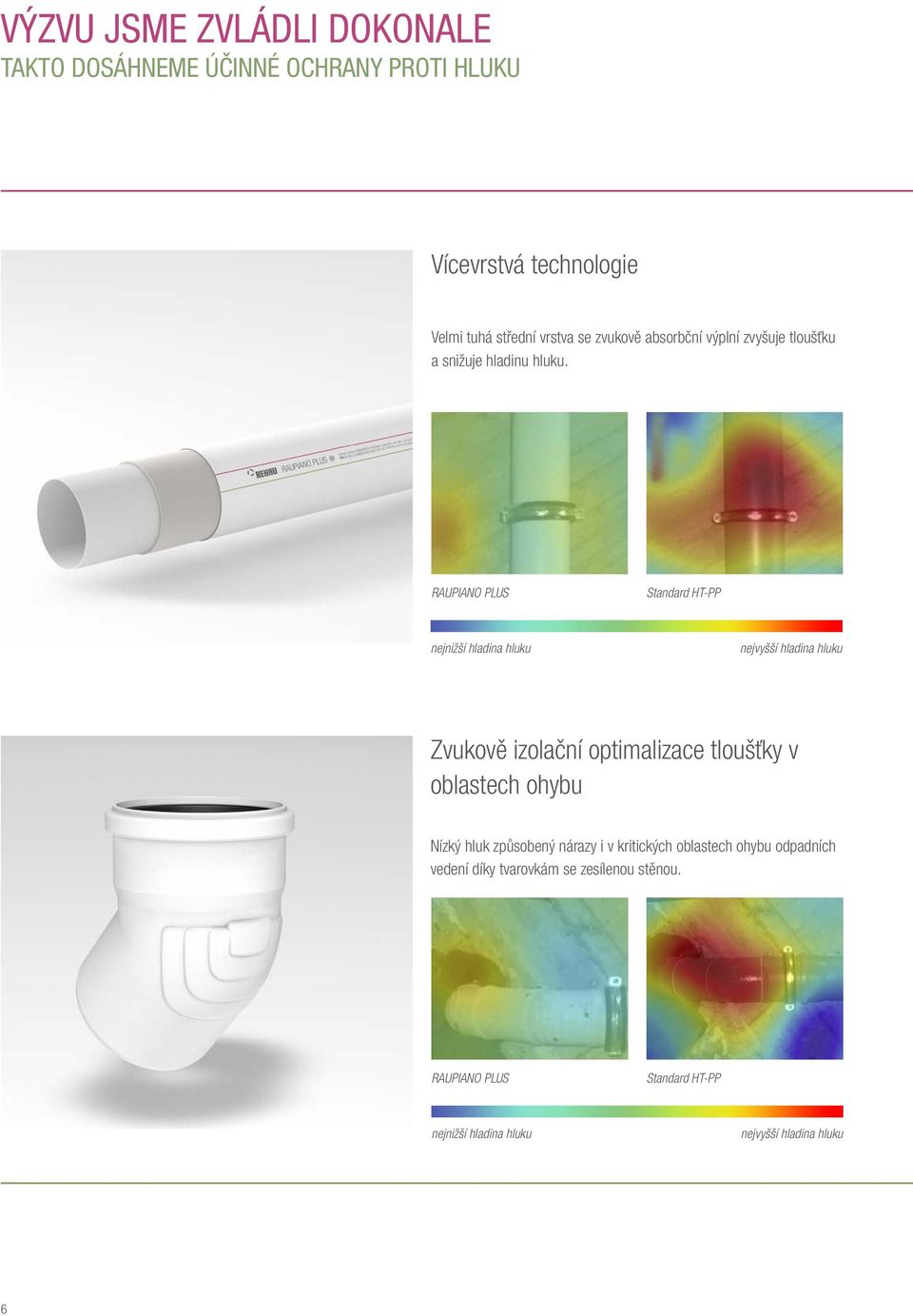

6 výzvu jsme zvládli dokonale takto dosáhneme účinné ochrany proti hluku Vícevrstvá technologie Velmi tuhá střední vrstva se zvukově absorbční výplní zvyšuje tloušťku a snižuje hladinu hluku. Standard HT-PP nejnižší hladina hluku nejvyšší hladina hluku Zvukově izolační optimalizace tloušťky v oblastech ohybu Nízký hluk způsobený nárazy i v kritických oblastech ohybu odpadních vedení díky tvarovkám se zesílenou stěnou. Standard HT-PP nejnižší hladina hluku nejvyšší hladina hluku 6

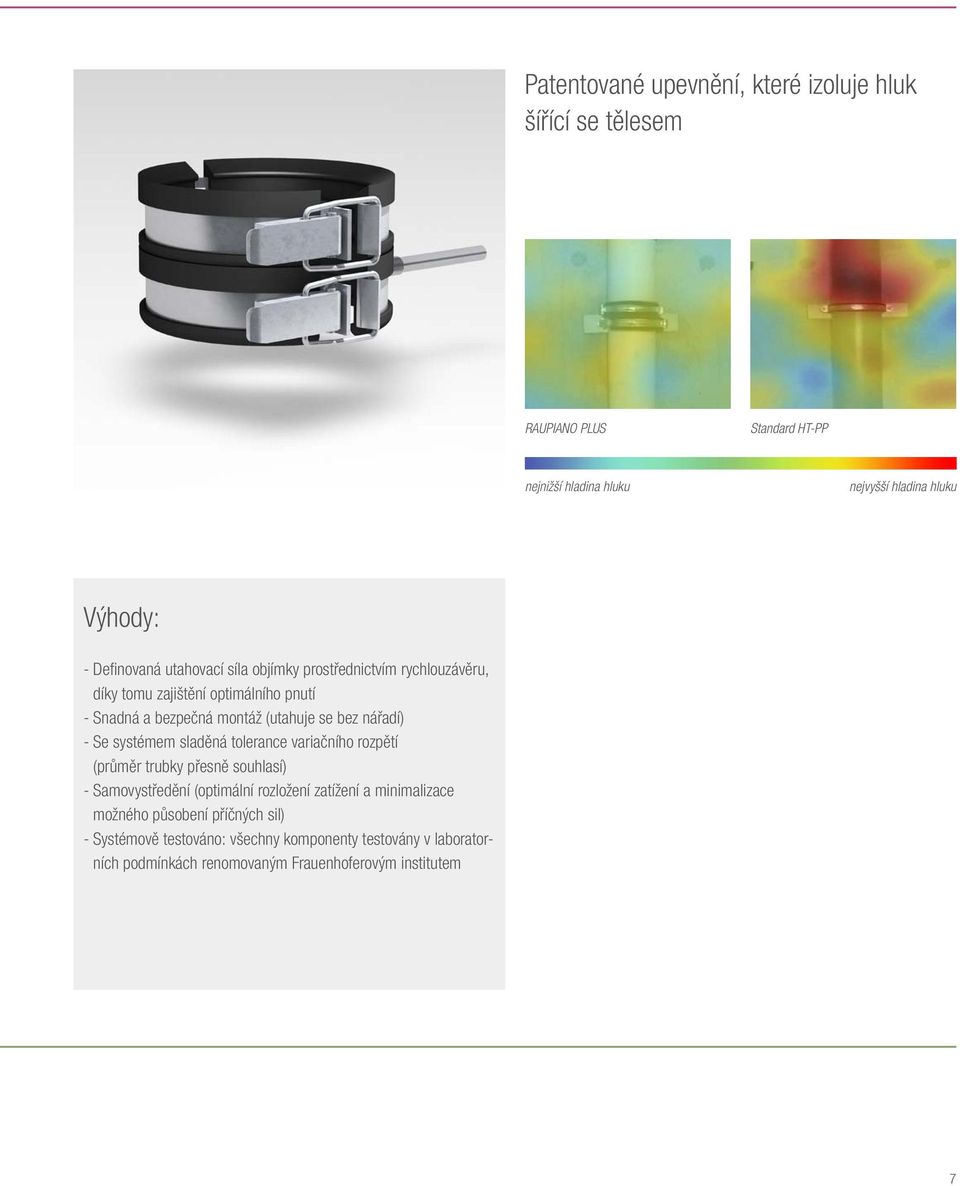

7 Patentované upevnění, které izoluje hluk šířící se tělesem Standard HT-PP nejnižší hladina hluku nejvyšší hladina hluku Výhody: --Definovaná utahovací síla objímky prostřednictvím rychlouzávěru, díky tomu zajištění optimálního pnutí --Snadná a bezpečná montáž (utahuje se bez nářadí) --Se systémem sladěná tolerance variačního rozpětí (průměr trubky přesně souhlasí) --Samovystředění (optimální rozložení zatížení a minimalizace možného působení příčných sil) --Systémově testováno: všechny komponenty testovány v laboratorních podmínkách renomovaným Frauenhoferovým institutem 7

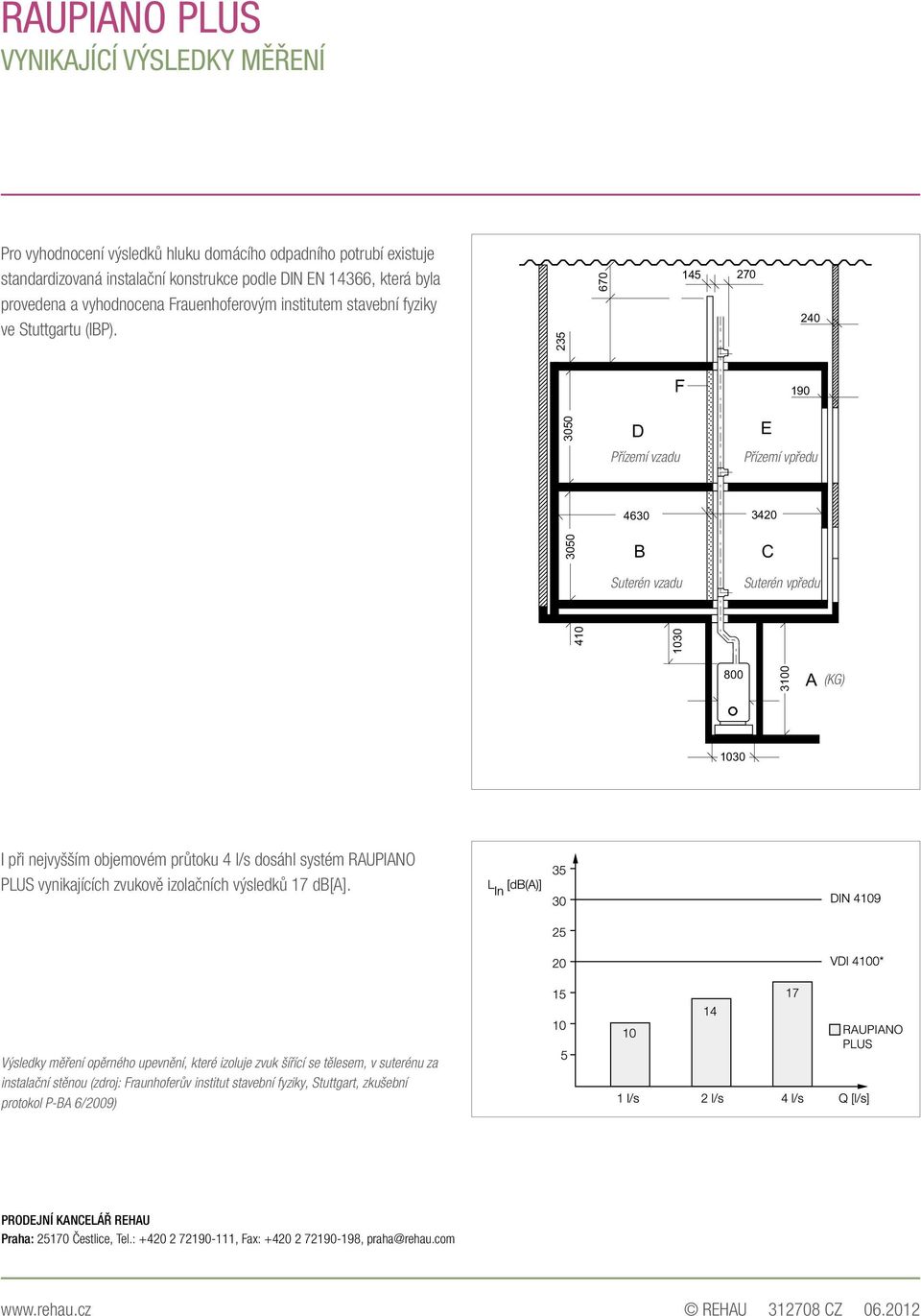

8 Vynikající výsledky měření Pro vyhodnocení výsledků hluku domácího odpadního potrubí existuje standardizovaná instalační konstrukce podle DIN EN 14366, která byla provedena a vyhodnocena Frauenhoferovým institutem stavební fyziky ve Stuttgartu (IBP) F D Přízemí vzadu E Přízemí vpředu B C Suterén vzadu Suterén vpředu A (KG) 1030 I při nejvyšším objemovém průtoku 4 l/s dosáhl systém RAUPIANO PLUS vynikajících zvukově izolačních výsledků 17 db[a]. Výsledky měření opěrného upevnění, které izoluje zvuk šířící se tělesem, v suterénu za instalační stěnou (zdroj: Fraunhoferův institut stavební fyziky, Stuttgart, zkušební protokol P-BA 6/2009) PRODEJNÍ KANCELÁŘ REHAU Praha: Čestlice, Tel.: , Fax: , praha@rehau.com REHAU CZ
