1 BYTOVÝ DŮM U MILOSRDNÝCH 849/6 PRAHA 1 STARÉ MĚSTO PROJEKTANT: PALLADIO PROGETTI, spol. s r.o.

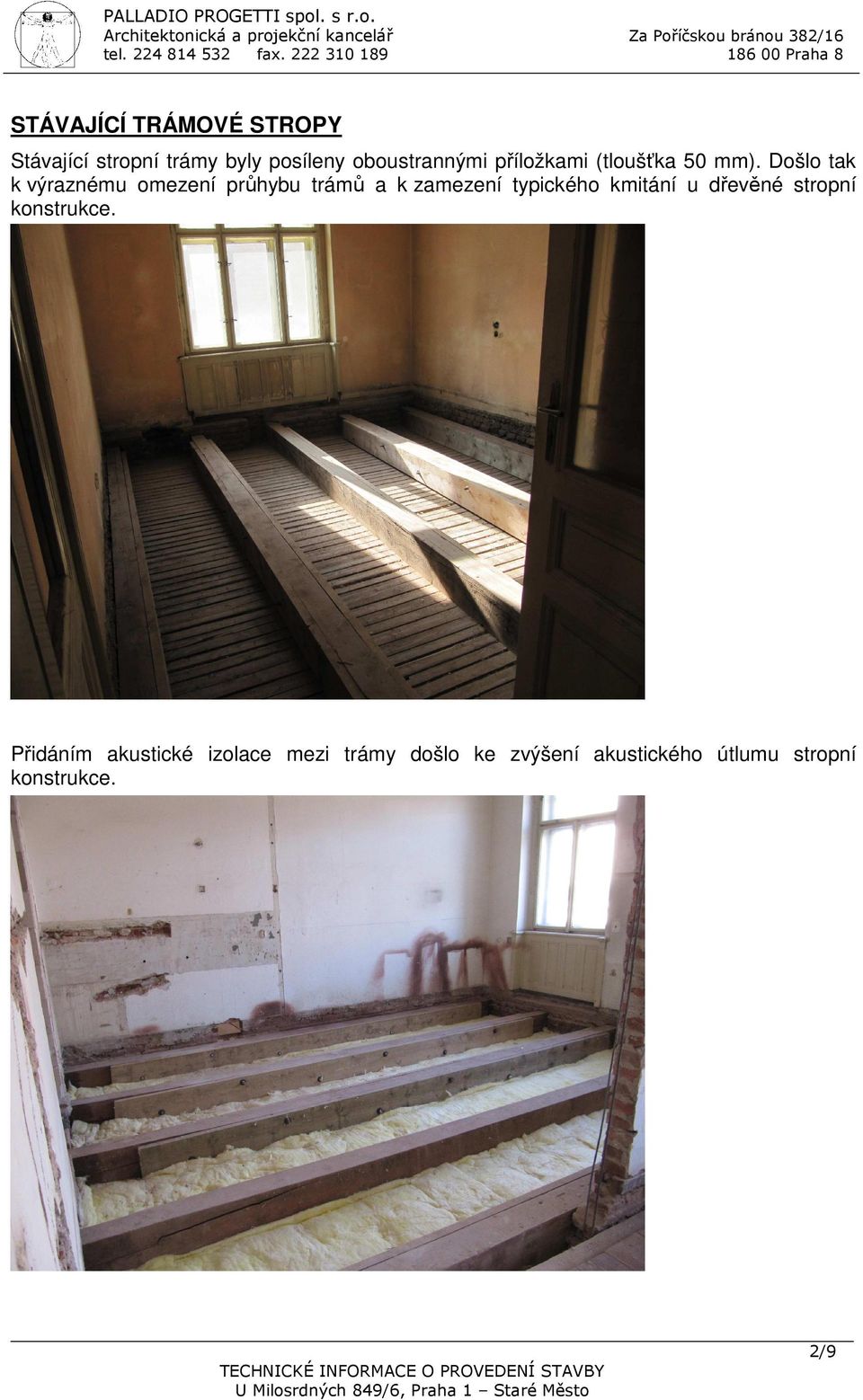

2 STÁVAJÍCÍ TRÁMOVÉ STROPY Stávající stropní trámy byly posíleny oboustrannými příložkami (tloušťka 50 mm). Došlo tak k výraznému omezení průhybu trámů a k zamezení typického kmitání u dřevěné stropní konstrukce. Přidáním akustické izolace mezi trámy došlo ke zvýšení akustického útlumu stropní konstrukce. 2/9

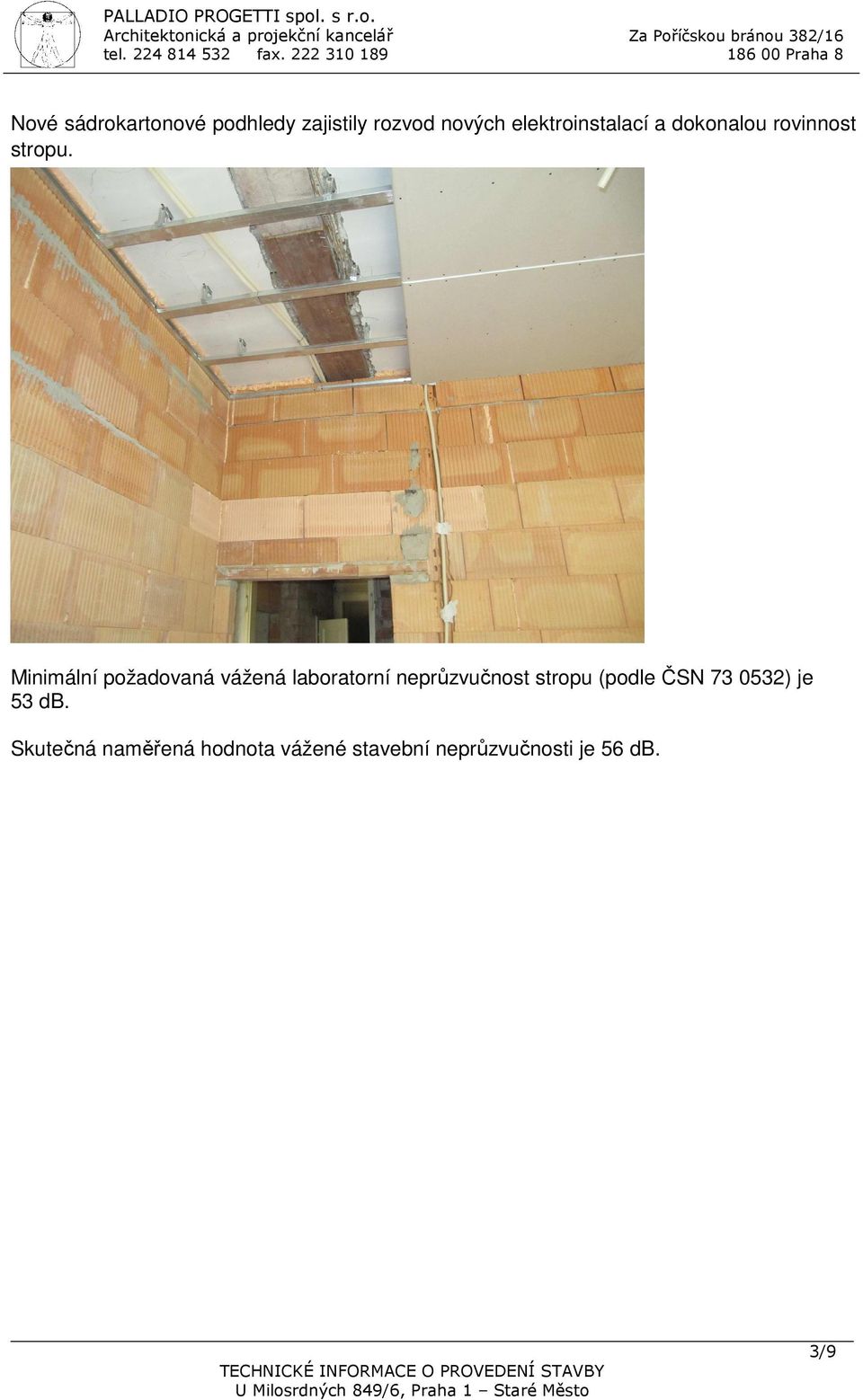

3 Nové sádrokartonové podhledy zajistily rozvod nových elektroinstalací a dokonalou rovinnost stropu. Minimální požadovaná vážená laboratorní neprůzvučnost stropu (podle ČSN ) je 53 db. Skutečná naměřená hodnota vážené stavební neprůzvučnosti je 56 db. 3/9

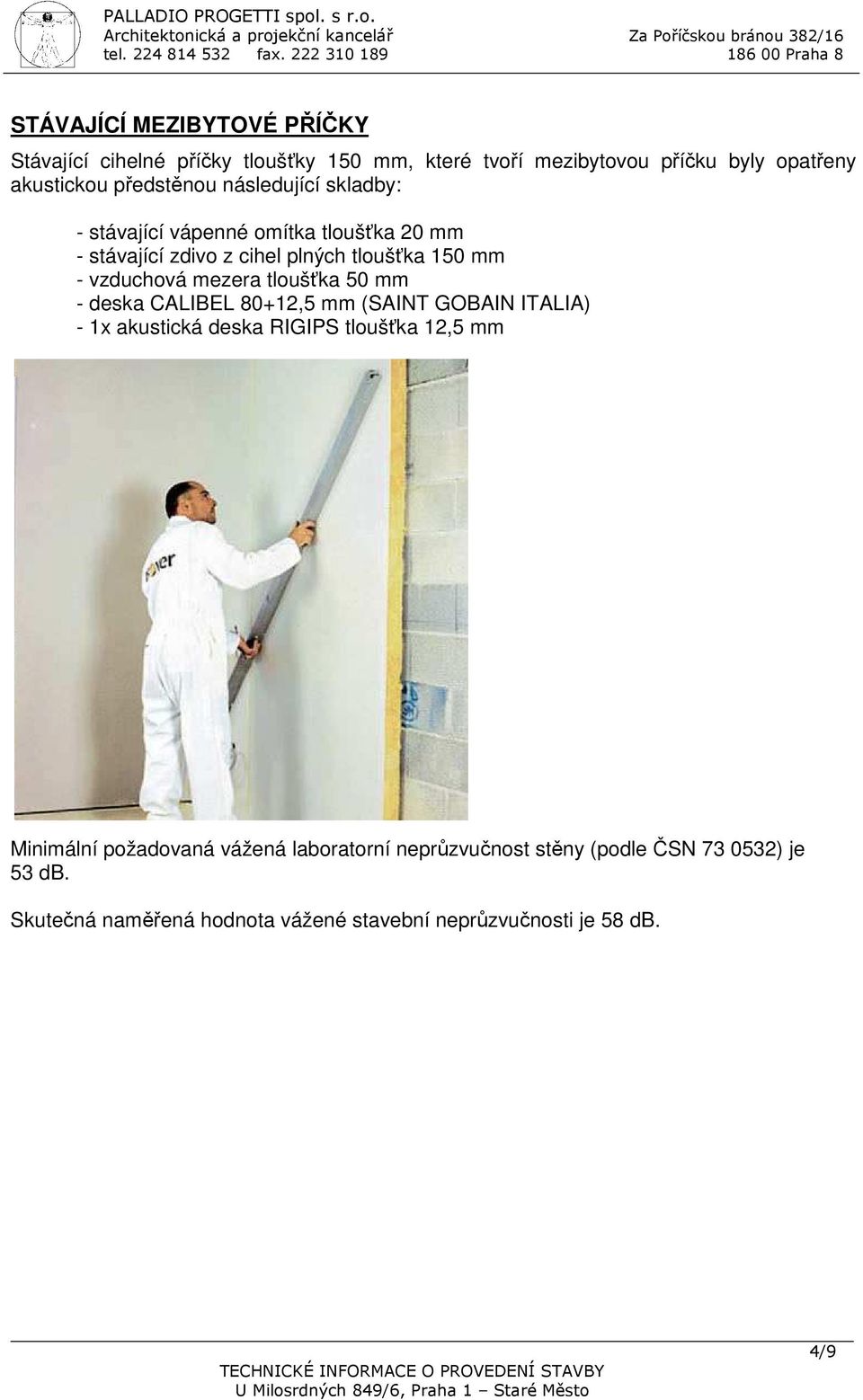

4 STÁVAJÍCÍ MEZIBYTOVÉ PŘÍČKY Stávající cihelné příčky tloušťky 150 mm, které tvoří mezibytovou příčku byly opatřeny akustickou předstěnou následující skladby: - stávající vápenné omítka tloušťka 20 mm - stávající zdivo z cihel plných tloušťka 150 mm - vzduchová mezera tloušťka 50 mm - deska CALIBEL 80+12,5 mm (SAINT GOBAIN ITALIA) - 1x akustická deska RIGIPS tloušťka 12,5 mm Minimální požadovaná vážená laboratorní neprůzvučnost stěny (podle ČSN ) je 53 db. Skutečná naměřená hodnota vážené stavební neprůzvučnosti je 58 db. 4/9

5 NOVÉ MEZIBYTOVÉ PŘÍČKY Nové mezibytové příčky jsou tvořeny zdivem POROTHERM 25 AKU P+D. Provedení je podle technických listů firmy Wienerberger: - vápenné omítka tloušťka 15 mm (plošná hmotnost 304 kg/m2) - zdivo POROTHERM 25 AKU P+D - vápenné omítka tloušťka 15 mm (plošná hmotnost 304 kg/m2) Minimální požadovaná vážená laboratorní neprůzvučnost stěny (podle ČSN ) je 53 db. Skutečná naměřená hodnota vážené stavební neprůzvučnosti je 55 db. 5/9

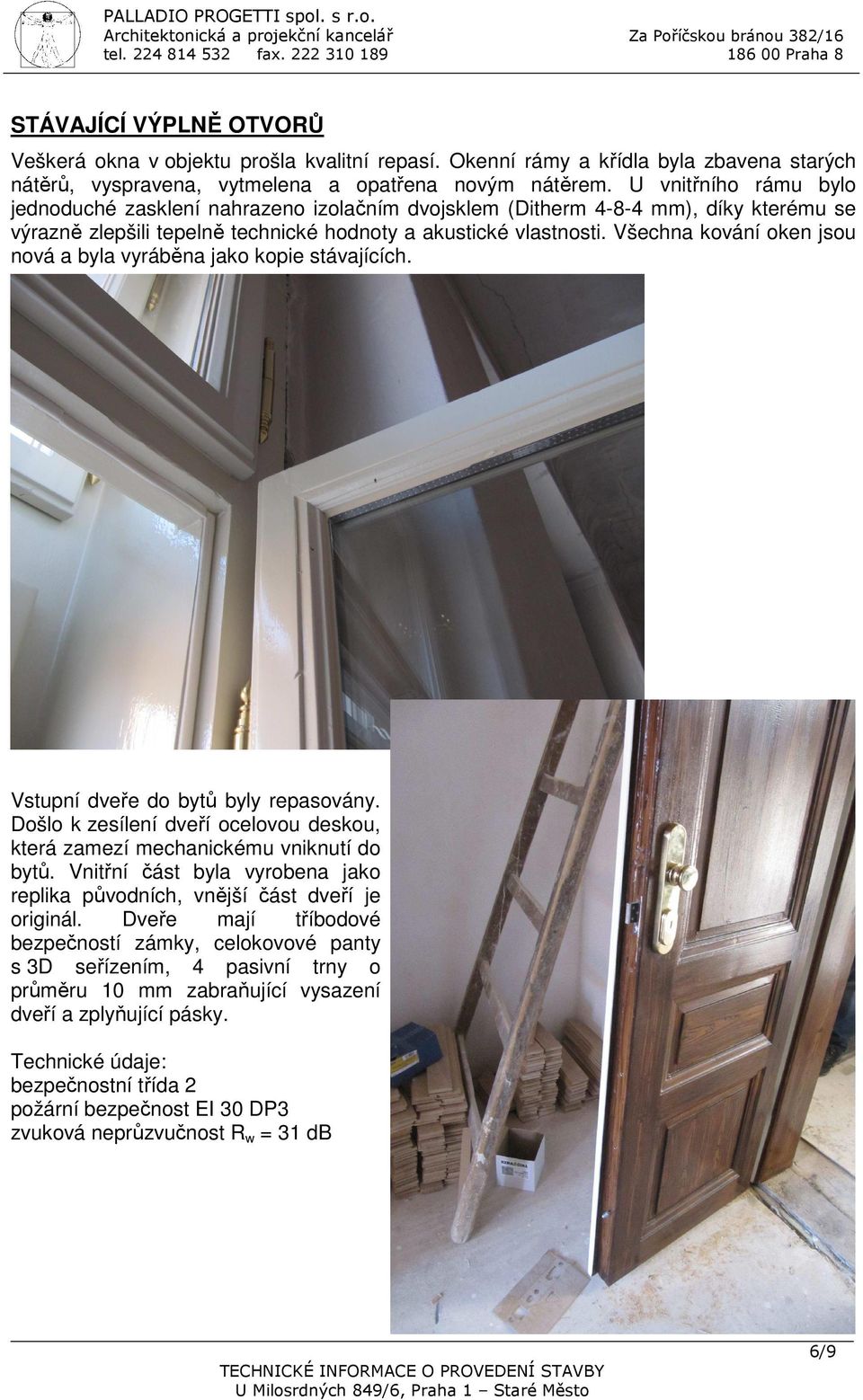

6 STÁVAJÍCÍ VÝPLNĚ OTVORŮ Veškerá okna v objektu prošla kvalitní repasí. Okenní rámy a křídla byla zbavena starých nátěrů, vyspravena, vytmelena a opatřena novým nátěrem. U vnitřního rámu bylo jednoduché zasklení nahrazeno izolačním dvojsklem (Ditherm mm), díky kterému se výrazně zlepšili tepelně technické hodnoty a akustické vlastnosti. Všechna kování oken jsou nová a byla vyráběna jako kopie stávajících. Vstupní dveře do bytů byly repasovány. Došlo k zesílení dveří ocelovou deskou, která zamezí mechanickému vniknutí do bytů. Vnitřní část byla vyrobena jako replika původních, vnější část dveří je originál. Dveře mají tříbodové bezpečností zámky, celokovové panty s 3D seřízením, 4 pasivní trny o průměru 10 mm zabraňující vysazení dveří a zplyňující pásky. Technické údaje: bezpečnostní třída 2 požární bezpečnost EI 30 DP3 zvuková neprůzvučnost R w = 31 db 6/9

7 PODLAHY Ve všech místnostech bytů byly provedeny podlahy z nových masivních dubových parket. Kvalita dubových parket je třídy I. Provedení je jako těžká plovoucí podlaha následující skladby: - parkety dub 400x70x21 na běhoun, sokl dřevěný - lepidlo - anhydrit - separační fólie - kročejová izolace ORSIL T-P - stávající očištěný a ošetřený prkenný záklop Pro vlhký a mokrý provoz, především v koupelnách, byla zvolena keramická dlažba. VYTÁPĚNÍ Každý byt má vlastní plynový kondenzační kotel značky Buderus, typ Logamax plus GB T50 s integrovaným zásobníkem teplé vody. Technická specifikace: maximální výkon vytápění 22,5 kw maximální příkon vytápění 23,1 kw minimální výkon vytápění 6,6 kw minimální příkon vytápění 6,8 kw maximální výkon teplá voda 29,7 kw maximální příkon teplá voda 30,0 kw normový stupeň využití 109% spotřeba zemního plynu 0,84 3,70 m 3 /hod obsah expanzní nádoby 12 l přetlak expanzní nádoby 0,72 bar 7/9

8 maximální množství kondenzátu 2,6 l/hod emisní třída NO x 5 objemu zásobníku 48 litrů trvalý výkon teplé vody při 80/45/10 C 690 l/hod maximální množství teplé vody 14 l/min při teplotě 60 C hladina akustického tlaku 36 db(a) třída ochrany X4D IP hmotnost 78 kg rozměry Š/V/H - 600/880/482 mm Přibližná spotřeba plynu a roční náklady na vytápění: Byt A m 3 /rok Kč/rok Byt B 720 m 3 /rok Kč/rok Byt C m 3 /rok Kč/rok ALARM V každém bytě je provedena kabelová příprava s ústřednou pro alarm, její umístění je nad elektro rozváděčem. Pro aktivní ochranu bytů je uvažováno s pohybovými čidly v pobytových místnostech a magnetickým spínačem ve vstupních dveřích. DOMÁCÍ TELEFON Jednotlivé byty budou vybaveny domácím videotelefonem značky Urmet typ 1715/17 s černobílým 4,5 displejem, pro ovládání vstupních domovních dveří. 8/9

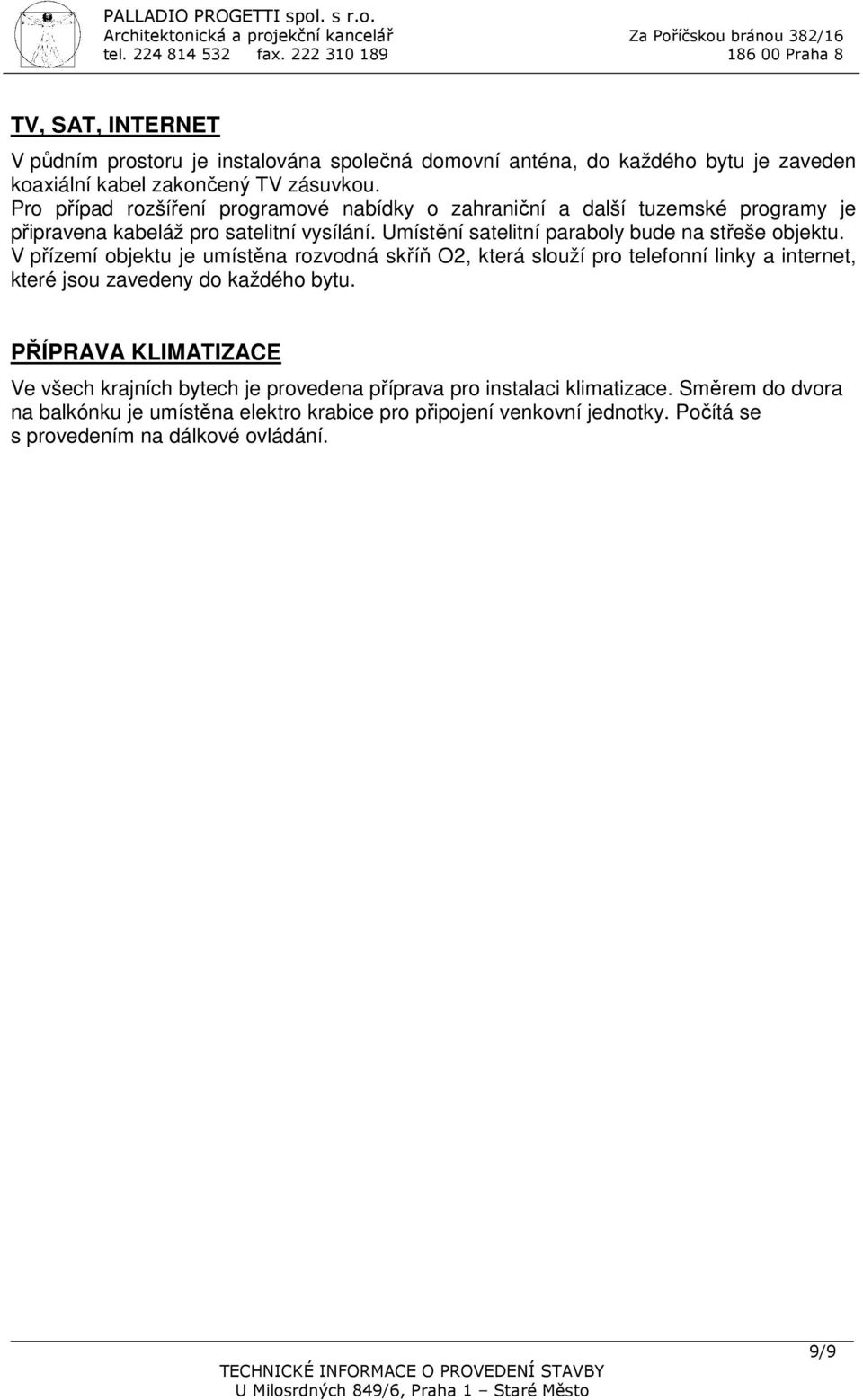

9 TV, SAT, INTERNET V půdním prostoru je instalována společná domovní anténa, do každého bytu je zaveden koaxiální kabel zakončený TV zásuvkou. Pro případ rozšíření programové nabídky o zahraniční a další tuzemské programy je připravena kabeláž pro satelitní vysílání. Umístění satelitní paraboly bude na střeše objektu. V přízemí objektu je umístěna rozvodná skříň O2, která slouží pro telefonní linky a internet, které jsou zavedeny do každého bytu. PŘÍPRAVA KLIMATIZACE Ve všech krajních bytech je provedena příprava pro instalaci klimatizace. Směrem do dvora na balkónku je umístěna elektro krabice pro připojení venkovní jednotky. Počítá se s provedením na dálkové ovládání. 9/9
