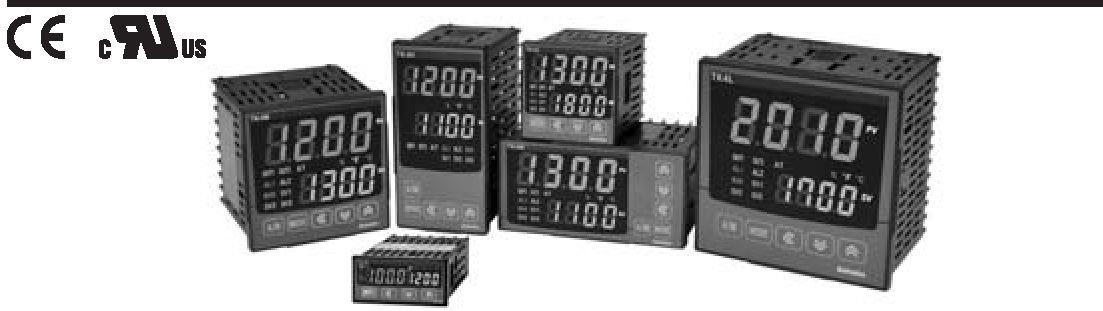

REGULÁTOR TEPLOTY ŘADA TK4

Transkript

1 REGULÁTOR TEPLOTY ŘADA TK4 Děkujeme Vám za to, že jste si vybrali výrobek značky Autonics. Z bezpečnostních důvodů si před použitím tohoto výrobku nejdříve přečtěte tento návod. Bezpečnostní opatření *Tento návod k obsluze si vždy před použitím přečtěte a uložte ho v dosahu zařízení, aby byl k dispozici. *Dodržujte níže uvedená varování ve formě symbolů: Varování! V případě nedodržení návodu hrozí vážný úraz. Pozor! V případě nedodržení návodu k obsluze hrozí úraz nebo poškození výrobku. *V tomto návodu se z bezpečnostních důvodů používají níže uvedené varovné symboly: A Pozor! Za jistých podmínek hrozí riziko úrazu! Varování 1. V případě použití tohoto zařízení s jiným zařízením (jako jsou např. řídící prvky v jaderné energetice, lékařské přístroje, lodě, vozidla, vlaky, letadla, spalovací zařízení, bezpečnostní prvky, zařízení na prevenci zločinu nebo nehod apod.), které by mohlo ohrozit lidské životy, tak je nutné nainstalovat zabezpečovací zařízení proti jeho výpadku. Jinak hrozí riziko požáru, úrazu nebo poškození majetku. 2. Instalujte zařízení na panel. Hrozí riziko úrazu elektrickým proudem! 3. Zapnuté zařízení se nesmí zapojovat, opravovat ani kontrolovat. Hrozí riziko úrazu elektrickým proudem! 4. Zapojte v souladu se schématem a dodržujte čísla svorek. Hrozí riziko požáru! 5. Nerozebírejte kryt zařízení! Pokud je to nutné, obraťte se na výrobce. Hrozí riziko úrazu elektrickým proudem nebo požáru. Pozor! 1. Toto zařízení se nesmí používat ve venkovních prostorách. Jinak hrozí zkrácení životnosti výrobku nebo úraz elektrickým proudem. 2. Při zapojování drátu je nutné použít průřez AWG 20(0.50mm 2 ) a dotáhnout šroub na svorce momentem v rozmezí 0.74Nm až 0.90Nm. Jinak hrozí riziko požáru a nesprávné funkce následkem špatného kontaktu. 3. Pro obloukovou svorku vyberte svorku s následujícím tvarem. 4. Dodržujte určené specifikace. Jinak hrozí zkrácení životnosti výrobku a riziko požáru. 5. Nepoužívat nad stanovenou spínací kapacitu kontaktního relé. Jinak hrozí poškození izolace, roztavení kontaktu, přerušení kontaktu, poškození relé a následný požár. 6. Při čištění zařízení nepoužívejte vodu nebo olejové čistící prostředky, používejte suché utěrky. Hrozí riziko úrazu elektrickým proudem nebo požáru.

2 7. Toto zařízení nepoužívejte na místech s výskytem hořlavin, výbušných plynů, vlhkosti, přímého slunečního světla, žhnoucího tepla, vibrací, nárazů apod. Hrozí riziko výbuchu nebo požáru. 8. Do zařízení se nesmí dostat tekutiny ani jiné nečistoty, jako odstřižky drátů apod. Hrozí riziko chybné funkce nebo požáru. 9. Při zapojování tepelného snímače dbejte na řádné zapojení drátu - kontrolujte polaritu svorky. Hrozí riziko výbuchu nebo požáru. 10. Při instalaci zařízení se zesílenou izolací, používejte zdroje napětí se zajištěnou základní úrovní izolace. Informace k objednávání TK 4 S R N Typ TK Regulátor teploty 2 - Displej 4 Počet znaků (4 číslice) 3 - Rozměr N DIN W48 X H24 mm SP DIN W48 X H48 mm (11pin patice) (*4) S DIN W48 X H48 mm M DIN W72 X H72 mm W DIN W96 X H48 mm H DIN W48 X H96 mm L DIN W96 X H96 mm 4 - Pomocný SP 1 Alarm 1 výstup (*1) S 1 Alarm 1 M 2 Alarm 1 + Alarm 2 W R Alarm 1 + Přenos PV (4-20mA) H T Alarm 1 + RS485 komunikace L A Alarm 1 + Alarm 2 + Přenos PV (4-20mA) B Alarm 1 + Alarm 2 + RS485 komunikace 5 - Napájení VAC 50/60Hz 6 - Hlavní výstup R Relé 1 OUT1 S SSRP (*2) C Proud + SSR 7 - Hlavní výstup N bez výstupu, řízení Standard (Topení nebo chlazení) 2 OUT2 R Relé, řízení Topení a Chlazení (*3) C Proud + SSR, řízení Topení a Chlazení *1. U modelů TK4N, TK4SP je volba pomocného výstupu omezena počtem svorek. *2. U hlavního výstupu OUT1 - parametr 'S' : znamená rozšířené řízení SSR: standard (spíná jako mech. relé, ale s kratší periodou) / cycle (spíná v nule) / phase (spíná okamžitě) - paramert 'C' : v menu přístroje lze volit mezi proudovým výstupem (0-20, 4-20mA) nebo výstupem SSR (řízení standard). *3. Typ 'R' nebo 'C' znamená dostupnost druhého výstupu OUT2 pro současné ovládání topení a chlazení. Typ 'N' je bez druhého výstupu OUT2 přístroj bude nutné nastavit pro topení nebo chlazení. *4. Zásuvky pro TK4SP (PG-11, PS-11) se prodávají zvlášť.

3 Technická data Řady TK4N TK4SP TK4S TK4M TK4W TK4H TK4L Napájení VAC 50/60Hz Povolený rozsah napětí 90 až 110% jmenovitého napětí Spotřeba energie Max. 6VA Max. 8VA Zobrazení 7 segmentů (červená), ostatní části displeje (zelená, žlutá, červená) LED Znaky PV(š x v) 4.5 x7.2mm 7.0 x14.0mm 9.5 x 20.0mm 8.5 x17.0mm 7.0 x14.6mm 11.0x22.0mm velikost SV(š x v) 3.5 x5.8mm 5.0 x10.0mm 7.5 x 15.0mm 6.0 x12.0mm 6.0 x12.0mm 7.0 x14.0mm RTD JPT100Ω, DPT100 Ω, DPT 50 Ω, CU 100 Ω,CU50 Ω, Nikl 120 Ω (6 typů) Vstupní Termočlánek K, J, E, T, L, N, U, R, S, B, C, G, PLII (13 typů) čidla Analog Napětí: 0-100mV, 0-5V, 1-5V, 0-10V / Proud: 0-20mA, 4-20mA RTD Při pokojové teplotě (23C± 5 C): PV ± 0.3% nebo ± 1 C (zvolte větší) ± 1znak (*1) Mimo rozsah pokojové teploty: (PV ± 0.5% nebo ± 2 C (zvolte větší) ± 1znak Termočlánek Přesnost u řady TK4SP ± 1C bude přidán displeje Při pokojové teplotě (23 C ± 5 C): ± 0.3% FS. ± 1znak, Analog Mimo rozsah pokojové teploty: ± 0.5% FS. ± 1znak CT vstup ± 5% FS ± 1znak Relé OUT1, OUT2: 250 VAC 3A 1a Řídící SSR 11VDC± 2V 20mA Max. výstup Proud DC4-20mA nebo DC0-20mA volitelně (zátěž 500Ω Max.) Výstup AL1,AL2 relé: 250VAC 3A 1a (TK4N AL2: 250VAC 0.5A 1a, max. 125VA), Relé alarmu TK4SP má pouze AL1 Volitelný Přenos DC4-20mA ( max. zatížení 500 Ω, přesnost: ± 0.3% F.S.) výstup Komunikace RS485 komunikační výstup (Modbus RTU) A (rozsah měření proudu primárního topidla) CT Pozn. CT poměr = 1000:1 (s výjimkou TK4SP) Volitelný Kontaktní vstup: ON-Max. 2 Ω, OFF-Min. 90 Ω vstup Digitální vstup Nekontaktní vstup: ON-zbytkové napětí max. 1.0V, OFF-svodový proud max. 0.1mA *TK4S/M-1EA (z důvodu omezených svorek), TK4N/H/W/L-2EA (s výjimkou TK4SP) Režim Topení/chlazení ON/OFF, P, PI, PD, PID režim řízení regulace Topení&chlazení Hystereze Termočlánky / RTD: 1 až 100 C/ F( C/ F)nastavitelná, Analog: 1 až 100 znaků Proporcionální pásmo (P) 0.1 až C(0.1 až 999.9%) Integrační čas.konstanta (I) 0 až 9999 sec. Derivační čas.konstanta (D) 0 až 9999 sec. Čas cyklu (T) 0.1 až sec (pouze výstup relé a SSR) Ručně reset 0.0 až 100.0% Perioda vzorkování 50ms Dielektrická pevnost 2000VAC 50/60Hz za 1min. (mezi svorkou zdroje a vstupní svorkou) Odolnost proti chvění 0.75mm amplituda s frekvencí od 5 do 55Hz (1min.) ve všech směrech os X, Y, Z po dobu 2 hodin Životnost Mechanická OUT1/2: min.5,000,000 x, AL1/2: min.20,000,000 x (TK4H/W/L: min.5,000,000 x) relé Elektrická OUT1/2: min.200,000 x, AL1/2: min.100,000 x (TK4H/W/L: min. 200,000 x) Izolační odpor přes 100MΩ (při 500VDC) Odolonost proti rušení Obdélníkový signál z šumového simulátoru (šířka pulzu 1 µs) ± 2kV R-fáze, S-fáze Paměť Přibližně 10 let (při použití polovodičové paměti) Prostředí Provoz. teplota -10 až 50C, Skladování: -20 až 60C Provoz.vlhkost 35 až 85% RV, skladování: 35 až 85% RV Izolační krytí IP65 (Čelní panel) *TK4SP: IP50 (Čelní panel) Typ izolace Dvojitá nebo zesílená Schválení CE, Hmotnost * 2 140g (70g) 130g (85g) 150g(105g) 210g(140g) 211g(141g) 294g(198g) *1: Při pokojové teplotě (23 C± 5 C): -TCK,J,T, N, Etyp, pod -100C /TCL, U.PLII, CU50, DPt 50:(PV ± 0.3% nebo ± 2 C, zvolte větší hodnotu) ± 1znak -TCC,G typ/tc R, S typ, pod 200C : (PV ± 0.3% nebo ± 3C, zvolte větší hodnotu) ± 1znak* - TC B typ, pod 400 C: Zde neexistují žádné standardy pro přesnost. Mimo rozsah pokojové teploty: - RTDCU50, DPt50: (PV ± 0.5% nebo ± 3 C, zvolte větší hodnotu) ± 1znak* - TC R, S, B, C, G: (PV ± 0.5% nebo ± 5 C, zvolte větší hodnotu) ± 1znak* - Ostatní: Pod -100 C: V rámci ± 5 C U řady TK4SP se přidá ± 1 C ke standardu. *2: Hmotnost uvedená v závorkách je hmotnost pouze přístroje. * Odolnost vůči prostředí je dimenzována mimo mráz nebo kondenzaci.

4 Popis přístroje 1. Část displeje zobrazující naměřené hodnoty (PV): Režim RUN: Zobrazuje aktuálně naměřenou hodnotu (PV). Režim nastavení: Zobrazuje parametr. 2. Část displeje zobrazující nastavené hodnoty(sv): Režim RUN: Zobrazuje nastavenou hodnotu (SV). Režim nastavení: Zobrazuje nastavenou hodnotu parametru. 3. Indikátor jednotek ( C/ F/%): Zobrazuje jednotku, která je nastavena v parametru Display unit [Unit] ve skupině parametrů Indikátor ručního ovládání: Během ručního ovládání se zapne. 5. Indikátor Multi SV: Jedna ze tří kontrolek SV1 až 3 bude svítit v případě zvolení funkce multi SV. 6. Indikátor auto ladění (Auto tuning): Bliká po 1 vteřině během auto ladění. 7. Indikátor výstupu alarmu (AL1, AL2): Zapne, pokud je výstup alarmu zapnutý. 8. Indikátor řídícího výstupu (OUT1, OUT2): Zapne, pokud je řídící výstup zapnutý. * U výstupu SSRP a režimu řízení cycle/phase indikátor spíná když MV přesáhne 5.0%. * Při použití proudového výstupu v ručním ovládání při MV 0.0% se vypne. Jinak je vždy zapnutý. V automatickém ovládání při MV více jak 3.0% se zapne, jakmile klesne pod 2.0%, tak vypne. 9. Tlačítko A/M slouží pro přepínání mezi automatickým a ručním ovládáním. *TK4N/S/SP nemá tlačítko A/M. Tuto funkci nahrazuje tlačítko MODE (krátký stisk). 10. Tlačítko MODE: Používá se pro vstup do skupiny parametrů nastavení, pro návrat do režimu RUN, přesun parametrů a uložení nastavených hodnot. 11 Tlačítka směrové šipky: Používají se při zadávání stanovené hodnoty, změně režimu a pro pohyb a změnu hodnoty. 12. Tlačítko digitálního vstupu: Stisknutí a podržení tlačítek šipka nahoru a šipka dolů po dobu 3 vteřin najednou, spustí funkci (RUN/STOP, konec poplachu, autoladění) zadanou v parametru Digital input key [di-k] ve skupině parametrů PC loader port: Port pro sériovou komunikaci s PC nastavení parametrů a monitoring. Nutno nainstalovat software DAQMaster (stažitelný ze stránek výrobce). Je nutný kabel SCM-US(USB), prodáván samostatně. Montáž zařízení *Vložte zařízení do skříně a připevněte pomocí šroubu s křížovou hlavou (+). * Vložte zařízení do skříně, upevněte do konzole pomocí plochého šroubováku (-).

5 Zapojení

6 Standardní modely jsou vybaveny pouze šedě podbarvenými terminály. Pokud je dostupný výstup OUT2 reléový a přístroj je nastaven do režimu topení nebo chlazení, tak je možno tento výstup OUT2 použít jako 3. Alarmní výstup (s výjimkou řady TK4N). Pokud je dostupný výstup OUT2 proudový a přístroj je nastaven do režimu topení nebo chlazení, tak je možno tento výstup OUT2 jako 2. přenosový výstup. Rozměry

7

8 Blokové schéma nastavení skupiny 1. PASS parametr se zobrazí pouze po zadání hesla. Po zakoupení nebude zobrazen, protože přístroj má nastavené heslo z výroby Pokud nebude heslo zadáno správně, obrazovka se přepne do okna požadujícího nové zadání hesla. Pomocí tlačítek šipek přepněte obrazovku zpět do okna, ve kterém se zadává heslo. Stiskem tlačítka MODE se přístroj přepne do režimu RUN. Pokud zapomenete heslo, obraťte se na středisko technické podpory Autonics A/S. 2. TK4N/S/SP nemá tlačítko a/m. Tlačítko MODE jej nahrazuje. 3. Zobrazuje se při zadávání skupiny uživatelských parametrů do řídícího programu integrovaného zařízení (DAQMaster). Stiskem tlačítka MODE a jeho podržením po dobu 2 vteřin v režimu RUN se přepněte do režimu nastavení. V nastavovacím režimu stiskněte tlačítko MODE na 1.5 vteřiny pro přesun do další skupiny parametrů. Stiskem tlačítka MODE a jeho podržením po dobu 3 vteřin v režimu nastavení se vrátíte do režimu RUN. Pro posun parametrové skupiny stiskněte tlačítko MODE v nejnižší části obrazovky a stiskem tlačítka šipka se přesunete do další skupiny parametrů. Pokud v nastavovacím režimu nestisknete v průběhu 30 vteřin žádné tlačítko, tak se systém automaticky přepne zpět do režimu RUN a dříve předchozí nastavené hodnoty zůstanou platné. Parametry nevybarvené šedou barvou se nemusí zobrazit při nastavování ostatních parametrů, nastavení masky parametrů

9 Typy vstupních snímačů a rozsahy teplot *1.Stejný jako existující W5 (TT) typ snímače *2.Stejný jako existující W(TT) typ snímače Displej předního panelu v zapnutém stavu Při zapnutí se celý displej rozsvítí na 1 vteřinu. Potom dvakrát blikne název modelu, typ vstupního snímače a potom se přístroj přepne do režimu RUN. 1 Celkový pohled 2 Zobrazení typu modelu 3 Zobrazení typu snímače 4 Režim provozu (RUN)

10 Nastavení SV požadované teploty Požadovaná teplota se nastavuje pomocí směrových tlačítek (šipek). Nastavitelný rozsah je mezi spodním limitem SV low-limit [L-Sv] a horním limitem SV high-limit [H-Sv]. Příklad: Změna nastavení teploty z 210 C na 250 C. V režimu RUN stiskněte kterékoliv směrové tlačítko (šipku). Tím se přepnete do nastavovacího režimu. Poslední číselný znak (10 0 ) na obrazovce SV bliká. Pro přesun mezi řády ( ) stiskněte zpětné směrové tlačítko (šipka zpět). Pro změnu hodnoty použije příslušné směrové tlačítko (šipka nahoru, dolů). Pro uložení nastavené hodnoty stiskněte tlačítko MODE. Pokud v průběhu následujících 3 vteřin nestisknete žádné tlačítko, tak dojde k automatickému uložení nastavené hodnoty.

11 Maskování parametrů v menu Tato funkce slouží k zakrytí nepotřebných nebo málo používaných parametrů v jednotlivých skupinách parametrů. Skrytí parametrů se provádí v přidavném softwaru DAQmaster. Zakryté parametry budou použity i přesto, že nebudou zobrazeny v dané skupině nastavení parametrů. Podrobnější informace jsou uvedeny v Návodu k použití programu DAQMaster. Program DAQmaster včetně návodu si můžete stáhnout z webu výrobce ( nebo na vyžádání od OEM Automatic. Před aplikováním masky Po aplikování masky. Výše jsou zobrazené skryté funkce - automatické ladění [At], proporcionální pásmo chlazení [C-P], časová integrační konstanta [C-l], derivační konstanta časové funkce [C-d] v.skupině parametrů. Nastavení uživatelské skupiny parametrů [PArU] Tato funkce slouží k zadání často používaných parametrů do uživatelské skupiny. Můžete pak rychle a snadno měnit a nastavovat vybrané parametry. V uživatelské skupině může být až 30 parametrů v rámci řídícího programu integrovaného zařízení (DAQMaster). Podrobnější informace jsou uvedeny v Návodu k použití programu DAQMaster. Výše je zobrazeno nastavení uživatelské skupiny v programu DAQMaster s výstupem alarmu 1 pro dolní limitní hodnotu [PL l.l ], s výstupem alarmu 1 pro horní limitní hodnotu [PL l.h], parametr pro SV-0 nastavenou hodnotu [5u-0] skupiny 1, tepelnou hysterézi [H.Hy5], chladící hysterézi [C.Hy5] ve skupině parametrů 2, parametru pro vstupní korekci [! n-b] ve skupině parametrů 3, parametry výstupu alarmu 1 hysteréze [P l.hy], výstupu alarmu 2 hysteréze [A A 2.Hy] ve skupině parametrů 4. Automatické ladění PID parametrů Auto-tuning Funkce automatického ladění seřídí tepelnou charakteristiku a rychlost tepelné odezvy a určuje nezbytnou časovou konstantu PID. Použitím časové konstanty PID dosáhnete rychlé odezvy a velmi přesného řízení teploty (zobrazí se při nastavování typu kontroly Control type [C-nd] na [PId]. Funkci automatického ladění spustíte nastavením parametru Auto-tunin RUN/STOP [At] ve skupině nastavení Parametrů 2 do polohy zapnuto [on]. Pro zastavení automatického ladění změnte parametr [At] na [Off]. Pokud dojde k závadě na snímači - sensor break error [open] během funkce automatického ladění, tak dojde k zastavení procesu. Pokud je měřená teplota pod nebo nad vstupním rozsahem, tak funkce ladění bude pokračovat. Během funkce automatického ladění je možné všechny parametry pouze kontrolovat.

12 Alarm Funkce alarmu ^H: Výstup alarmu hysteréze [A Hy] Možnosti alarmu Režim Název Popis AL-A Standardní alarm Pokud je zařízení ve stavu alarmu, výstup alarmu je zapnutý (ON). Pokud zařízení funguje normálně, výstup alarmu je vypnutý (OFF). AL -b Funkce blokování Pokud je zařízení v poruchovém stavu, je výstup alarmu zapnutý a zůstává v zapnutém stavu. AL-C AL -d Funkce sekvenčního standby 1 Fuknce blokování a sekv. standby 1 První poruchový stav je ignorován a teprve od druhého poruchového stavu alarm standardně funguje. První výpadek přívodu elektrické energie je ignorován a při druhém už alarm standardně funguje. V poruchovém stavu se spustí jak alarm smyčky, tak i pohotovostní sekvence 1. První výpadek přívodu elektrické energie je ignorován a při druhém už smyčka alarmu standardně funguje.
