UNISTAR COMBISTAR NIROSTAR one design three types

Transkript

1 Univerzální čerpadla UNISTAR COMBISTAR STAR one design three types

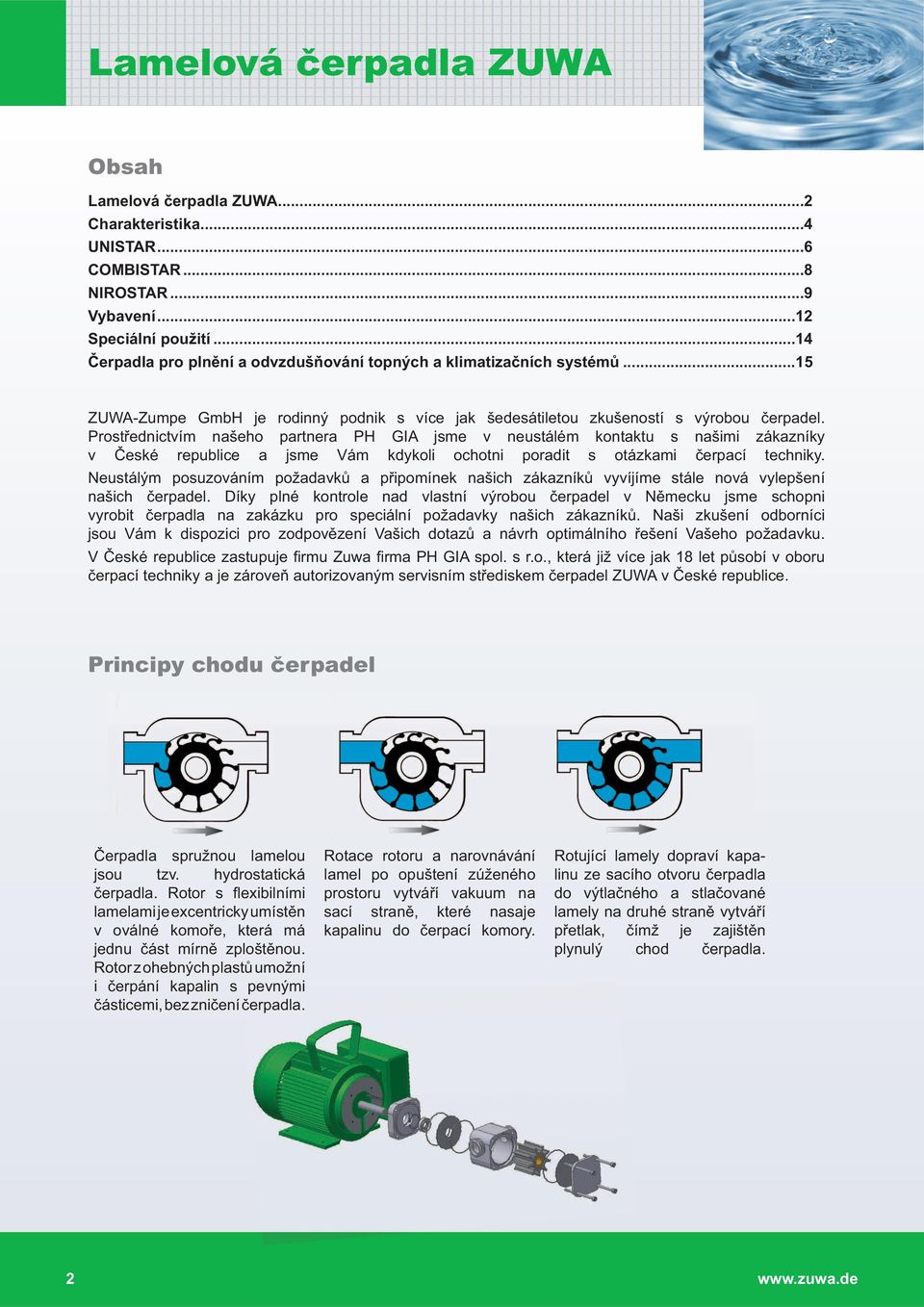

2 Lamelová čerpadla ZUWA Obsah Lamelová čerpadla ZUWA...2 Charakteristika...4 UNISTAR...6 COMBISTAR...8 STAR...9 Vybavení...12 Speciální použití...14 Čerpadla pro plnění a odvzdušňování topných a klimatizačních systémů...15 ZUWAZumpe GmbH je rodinný podnik s více jak šedesátiletou zkušeností s výrobou čerpadel. Prostřednictvím našeho partnera PH GIA jsme v neustálém kontaktu s našimi zákazníky v České republice a jsme Vám kdykoli ochotni poradit s otázkami čerpací techniky. Neustálým posuzováním požadavků a připomínek našich zákazníků vyvíjíme stále nová vylepšení našich čerpadel. Díky plné kontrole nad vlastní výrobou čerpadel v Německu jsme schopni vyrobit čerpadla na zakázku pro speciální požadavky našich zákazníků. Naši zkušení odborníci jsou Vám k dispozici pro zodpovězení Vašich dotazů a návrh optimálního řešení Vašeho požadavku. V České republice zastupuje firmu Zuwa firma PH GIA spol. s r.o., která již více jak 18 let působí v oboru čerpací techniky a je zároveň autorizovaným servisním střediskem čerpadel ZUWA v České republice. Principy chodu čerpadel Čerpadla spružnou lamelou jsou tzv. hydrostatická čerpadla. Rotor s flexibilními lamelami je excentricky umístěn v oválné komoře, která má jednu část mírně zploštěnou. Rotor z ohebných plastů umožní i čerpání kapalin s pevnými částicemi, bez zničení čerpadla. Rotace rotoru a narovnávání lamel po opuštení zúženého prostoru vytváří vakuum na sací straně, které nasaje kapalinu do čerpací komory. Rotující lamely dopraví kapalinu ze sacího otvoru čerpadla do výtlačného a stlačované lamely na druhé straně vytváří přetlak, čímž je zajištěn plynulý chod čerpadla. 2

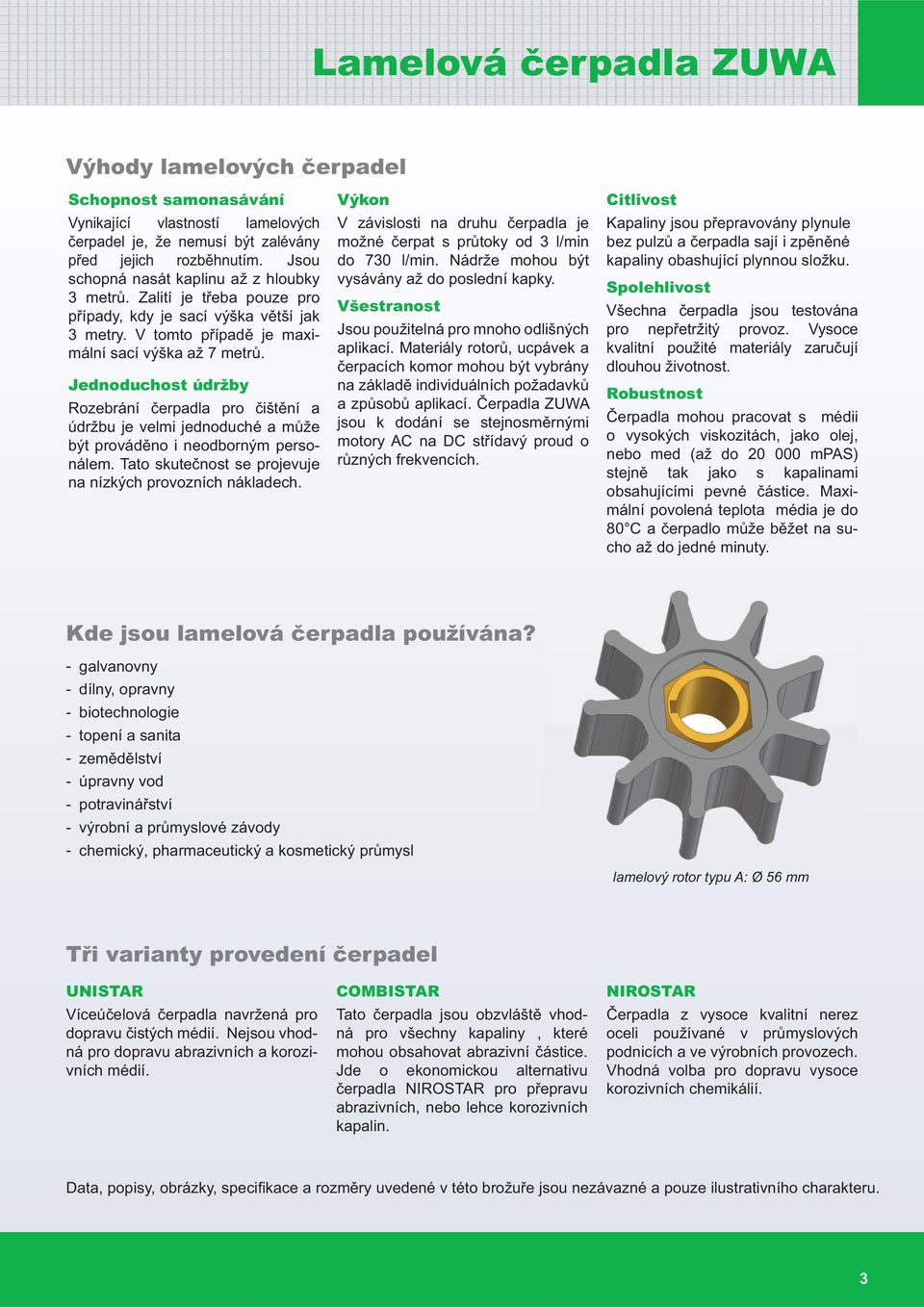

3 Lamelová čerpadla ZUWA Výhody lamelových čerpadel Schopnost samonasávání Vynikající vlastností lamelových čerpadel je, že nemusí být zalévány před jejich rozběhnutím. Jsou schopná nasát kaplinu až z hloubky 3 metrů. Zalití je třeba pouze pro případy, kdy je sací výška větší jak 3 metry. V tomto případě je maximální sací výška až 7 metrů. Jednoduchost údržby Rozebrání čerpadla pro čištění a údržbu je velmi jednoduché a může být prováděno i neodborným personálem. Tato skutečnost se projevuje na nízkých provozních nákladech. Výkon V závislosti na druhu čerpadla je možné čerpat s průtoky od 3 l/min do 730 l/min. Nádrže mohou být vysávány až do poslední kapky. Všestranost Jsou použitelná pro mnoho odlišných aplikací. Materiály rotorů, ucpávek a čerpacích komor mohou být vybrány na základě individuálních požadavků a způsobů aplikací. Čerpadla ZUWA jsou k dodání se stejnosměrnými motory AC na DC střídavý proud o různých frekvencích. Citlivost Kapaliny jsou přepravovány plynule bez pulzů a čerpadla sají i zpěněné kapaliny obashující plynnou složku. Spolehlivost Všechna čerpadla jsou testována pro nepřetržitý provoz. Vysoce kvalitní použité materiály zaručují dlouhou životnost. Robustnost Čerpadla mohou pracovat s médii o vysokých viskozitách, jako olej, nebo med (až do mpas) stejně tak jako s kapalinami obsahujícími pevné částice. Maximální povolená teplota média je do 80 C a čerpadlo může běžet na sucho až do jedné minuty. Kde jsou lamelová čerpadla používána? galvanovny dílny, opravny biotechnologie topení a sanita zemědělství úpravny vod potravinářství výrobní a průmyslové závody chemický, pharmaceutický a kosmetický průmysl lamelový rotor typu A: Ø 56 mm Tři varianty provedení čerpadel UNISTAR Víceúčelová čerpadla navržená pro dopravu čistých médií. Nejsou vhodná pro dopravu abrazivních a korozivních médií. COMBISTAR Tato čerpadla jsou obzvláště vhodná pro všechny kapaliny, které mohou obsahovat abrazivní částice. Jde o ekonomickou alternativu čerpadla STAR pro přepravu abrazivních, nebo lehce korozivních kapalin. STAR Čerpadla z vysoce kvalitní nerez oceli používané v průmyslových podnicích a ve výrobních provozech. Vhodná volba pro dopravu vysoce korozivních chemikálií. Data, popisy, obrázky, specifikace a rozměry uvedené v této brožuře jsou nezávazné a pouze ilustrativního charakteru. 3

4 Charakteristika Pohony Čerpadla s elektromorem Čerpadla ZUWA jsou nabízená s motory různých specifikací. Čerpací komora může být přímo napojena na motor, nebo s použitím speciálního adaptéru. Čerpací adaptér Adaptér pro připojení čerpadel na standartní motory o velikosti M71 B3/B14. Frekvenční měnič Plynule měněný průtok pomocí frekvenčního měniče přesný průtok může být nastaven v případech, kdy je čerpadlo používáno na plnění, nebo dávkování. Směr otáčení rotoru může být v případě potřeby rovněž měněn. s vrtačkou a podstavcem k uchycení pneumatický pohon třmenový pohon Čerpadla bez pohonu Všechna čerpadla mohou být dodána bez motoru, tak aby se dala připojit na různorodé pohony. Materiály rotorů NBR /AcrylonitrileButadieneKaučuk (Perbunan, BunaN ): Pro vodu, nemrznoucí směs(fridex), teplovodné roztoky a tuky.dobrá odolnost vůči nárazům a mechanickému poškození. Nejlepší volba pro vysokotlaké aplikace až do 5bar. EPDM / (Keltan, Buna EP ): Pro média o vysokýcm teplotách, kyseliny a louhy. Vysoká elasticita a velmi dobrá mechanická odolnost. CR (Neoprene, Bayprene ): Přednostně používán v potravinářství. Odolnost vůči plamenům a dobrá odolnost vůči opotřebení a steření. FKM nebo FPM (Viton, Fluorel ): s vrtačkou a adaptérem Pro minerální oleje, naftu, sojové oleje a další oleje. Dobrá chemická odolnost a menší mechanická odolnost. Varianty pohonu: elektrická vrtačka třmenový pohon převodovka hydraulický motor pneumatický pohon 4

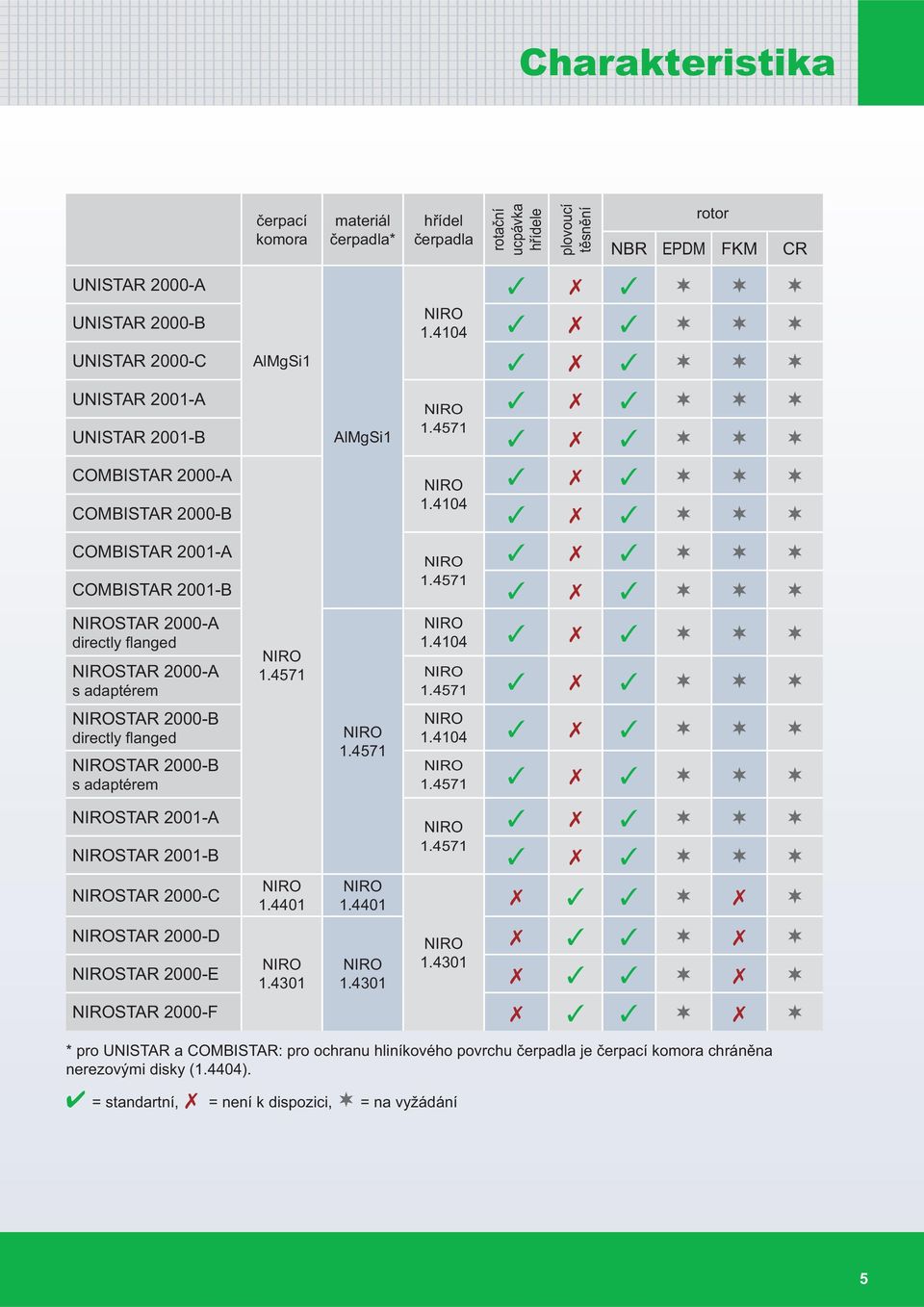

5 Charakteristika UNISTAR 2000A čerpací komora materiál čerpadla* hřídel čerpadla * pro UNISTAR a COMBISTAR: pro ochranu hliníkového povrchu čerpadla je čerpací komora chráněna nerezovými disky (1.4404). = standartní, = není k dispozici, = na vyžádání rotační ucpávka hřídele plovoucí těsnění rotor NBR EPDM FKM CR UNISTAR 2000B UNISTAR 2000C AlMgSi1 UNISTAR 2001A UNISTAR 2001B AlMgSi1 COMBISTAR 2000A COMBISTAR 2000B COMBISTAR 2001A COMBISTAR 2001B STAR 2000A directly flanged STAR 2000A s adaptérem STAR 2000B directly flanged STAR 2000B s adaptérem STAR 2001A STAR 2001B STAR 2000C STAR 2000D STAR 2000E STAR 2000F 5
