Konverze dolu Hlubina

Transkript

1 Konverze dolu Hlubina Zpřístupnění a nové využití NKP Hlubina v rámci dotačního programu IOP Ing. Milan Šraml I. HLUBINA v historických souvislostech II. Nové funkce jednotlivých objektů a základní principy konverze III. Statika objektů, bezbarierový přístup, energetická náročnost objektů, technické vybavení a architektonické řešení, inženýrské sítě a zpevněné plochy IV. Proměna areálu

2 I. Hlubina v historických souvislostech

3 Základní milníky 1828 Vše začíná rokem 1828, kdy byla založena arcibiskupem Rudolfem Janem, bratrem císaře Františka I. Rudolfova huť Rudolf Jan umírá a novým, nejdříve nájemcem, později (od roku 1843) majitelem se stává Salomon Rothshild, který se později spojil s bankovním domem Gutmannů. Nastává období prudkého rozvoje výroby surového železa I. vysoká pec ve Vítkovických železárnách 1837 Kvýrobě železa je potřeba uhlí pro výrobu koksu, který je základní tepelnou surovinou pro tavbu surového železa. Otevírá se uhelný důl Karolína, nejstarší ostravská šachta na místě dnešní Karolíny, později zde vzniká Žofínská huť s koksovnou a s vysokými pecemi. Celá oblast dnešní Karolíny se následně propojuje jak majetkově, tak technologicky s Vítkovickými železárnami ukázalo se, že uhelné sloje z Karolíny jsou situovány směrem k Vítkovickým železárnám a tak se roku 1852 zahajuje hloubení těžní jámy Hlubina. Tím vzniká v Dolní Oblasti unikátní uzavřený technologický tok propojující těžbu uhlí, výrobu koksu a výrobu surového železa. Nakonec Důl Hlubina dosáhl hloubky okolo 1000m, vytěžilo se cca 50 mil. tun uhlí Druhá polovina 19. století druhá polovina 19. Století je po počáteční krizi charakterizována jako období dalšího prudkého rozvoje výroby surového železa v Dolní Oblasti s čímž souvisí i rozvoj těžby uhlí na Hlubině.

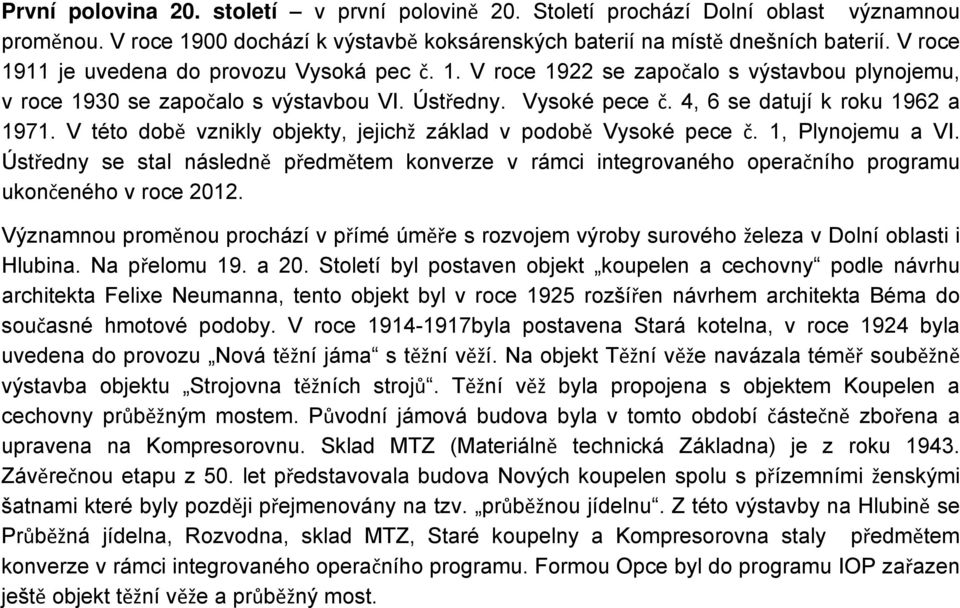

4 První polovina 20. století v první polovině 20. Století prochází Dolní oblast významnou proměnou. V roce 1900 dochází k výstavbě koksárenských baterií na místě dnešních baterií. V roce 1911 je uvedena do provozu Vysoká pec č. 1. V roce 1922 se započalo s výstavbou plynojemu, v roce 1930 se započalo s výstavbou VI. Ústředny. Vysoké pece č. 4, 6 se datují k roku 1962 a V této době vznikly objekty, jejichž základ v podobě Vysoké pece č. 1, Plynojemu a VI. Ústředny se stal následně předmětem konverze v rámci integrovaného operačního programu ukončeného v roce Významnou proměnou prochází v přímé úměře s rozvojem výroby surového železa v Dolní oblasti i Hlubina. Na přelomu 19. a 20. Století byl postaven objekt koupelen a cechovny podle návrhu architekta Felixe Neumanna, tento objekt byl v roce 1925 rozšířen návrhem architekta Béma do současné hmotové podoby. V roce byla postavena Stará kotelna, v roce 1924 byla uvedena do provozu Nová těžní jáma s těžní věží. Na objekt Těžní věže navázala téměř souběžně výstavba objektu Strojovna těžních strojů. Těžní věž byla propojena s objektem Koupelen a cechovny průběžným mostem. Původní jámová budova byla v tomto období částečně zbořena a upravena na Kompresorovnu. Sklad MTZ (Materiálně technická Základna) je z roku Závěrečnou etapu z 50. let představovala budova Nových koupelen spolu s přízemními ženskými šatnami které byly později přejmenovány na tzv. průběžnou jídelnu. Z této výstavby na Hlubině se Průběžná jídelna, Rozvodna, sklad MTZ, Staré koupelny a Kompresorovna staly předmětem konverze v rámci integrovaného operačního programu. Formou Opce byl do programu IOP zařazen ještě objekt těžní věže a průběžný most.

5

6

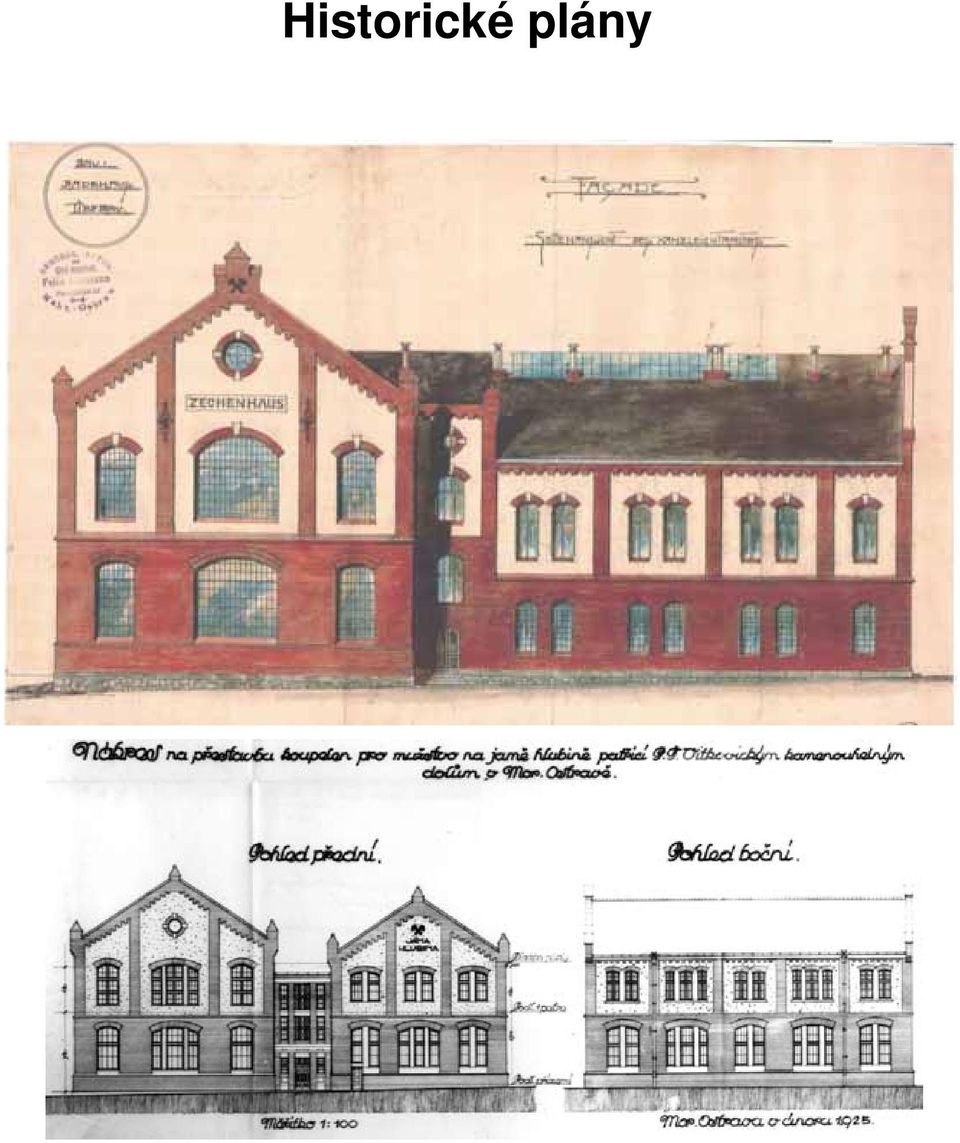

7 Historické plány

8 II. Nové funkce jednotlivých objektů a základní volba principů v přístupu ke konverzi

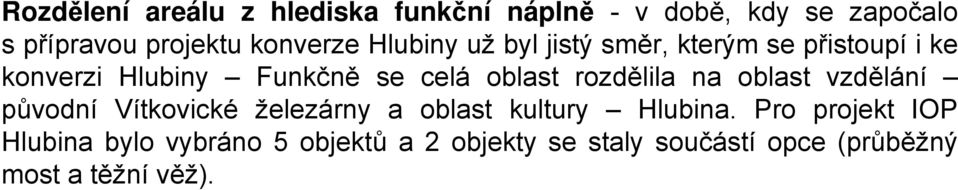

9 Rozdělení areálu z hlediska funkční náplně - v době, kdy se započalo spřípravou projektu konverze Hlubiny už byl jistý směr, kterým se přistoupí i ke konverzi Hlubiny Funkčně se celá oblast rozdělila na oblast vzdělání původní Vítkovické železárny a oblast kultury Hlubina. Pro projekt IOP Hlubina bylo vybráno 5 objektů a 2 objekty se staly součástí opce (průběžný most a těžní věž).

10 Funkce (náplně) jednotlivých objektů -Nově jsou objekty využity na Music Studios s hudebnímu zkušebnami a nahrávacím studiem, na ART studios suměleckými ateliéry, na Cineport s dvěma kinosály a zázemím pro filmaře, na Brick House s přízemními sály, jedním vrchním multifunkčním sálem a čtyřmi ateliéry a na Compress-Hall s výstavními sály a uměleckou kavárnou.

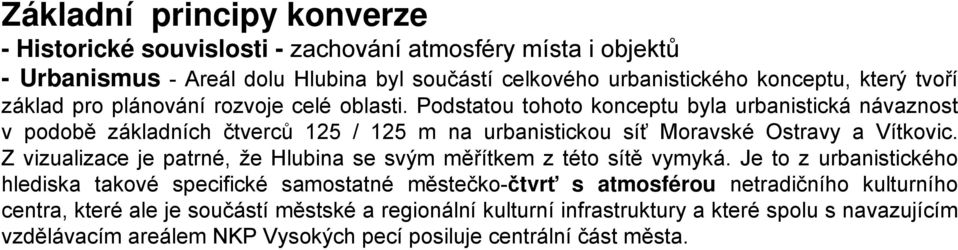

11 Základní principy konverze - Historické souvislosti - zachování atmosféry místa i objektů - Urbanismus - Areál dolu Hlubina byl součástí celkového urbanistického konceptu, který tvoří základ pro plánování rozvoje celé oblasti. Podstatou tohoto konceptu byla urbanistická návaznost v podobě základních čtverců 125 / 125 m na urbanistickou síť Moravské Ostravy a Vítkovic. Z vizualizace je patrné, že Hlubina se svým měřítkem z této sítě vymyká. Je to z urbanistického hlediska takové specifické samostatné městečko-čtvrť s atmosférou netradičního kulturního centra, které ale je součástí městské a regionální kulturní infrastruktury a které spolu s navazujícím vzdělávacím areálem NKP Vysokých pecí posiluje centrální část města.

12 STŘED MĚSTA ŽOFÍNSKÁ HUŤ (KAROLINA) DŮL HLUBINA DOLNÍ VÍTKOVICE

13 -Při řešení jednotlivých objektů zachovat vše, co je na nich hodnotné a citlivě vše co v rámci nové funkce nemusí být bez ohledu na hodnotu odstraňované. - bezbarierové řešení -přijatelná provozní energetická náročnost objektů - volba materiálů v rámci architektonického řešení s ohledem na původní industriální charakter včetně viditelných rozvodů technického vybavení objektů - v rámci přeměny jednotlivých objektů a při řešení zpevněných ploch zachovat atmosféru místa - spolupráce s NPÚ Ing. Arch. Eva Dvořáková

14 Důležitým zjištěním pro přístup ke konverzi byl historický řád, pořádek a péče odpovědných vlastníků o provozované objekty.

15 III. Statika objektů, bezbarierový přístup, energetická náročnost objektů, technické vybavení a architektonické řešení, inženýrské sítě a zpevněné plochy

16 Statika všechny objekty byly staticky stabilizovány, byly lokálně doplňovány železobetonové stropy, doplněno bylo statické stažení objektů, podchyceny byly vychýlené štítové stěny, k zesílení došlo u dřevěných vazníků, lokálně byly posíleny stávající ocelové konstrukce. Bezbarierovost obecně je celý areál důsledně navržen jako bezbariérový, objekty jsou vybaveny výtahy a plošinami. Energetická náročnost U konverzí problematické energetické hledisko je vrámci projektu Hlubina řešeno u svislých obvodových plášťů převážně pomocí vnitřního zateplovacího systému Multipor, u střešních plášťů pomocí tepelných izolací a nových hydroizolací nad stávajícími zachovanými střešními plášti (dřevěné pobití, eventuelně betonové střešní pláště v kombinaci s ocelí). Výplně okenních otvorů byly navrženy tak, aby odpovídaly jednotlivým charakterům objektů a aby zároveň splňovaly současné tepelně technické parametry.

17 Technické vybavení a architektonické řešení Výběr použitých materiálů byl podřízen industriálnímu charakteru jednotlivých objektů. Veškeré rozvody technického vybavení byly navrženy jako povrchové s důrazem na dobré řemeslné provedení. Nové vnitřní dělící konstrukce jsou navrženy z betonových neomítaných tvárnic. Vnitřní stěny jsou částečně opatřeny štukovými omítkami, částečně zatíranými omítkami, nebo jsou stěny zachovány v opravené cihelné podobě včetněčástečně zachovaných původních keramických obkladů (hudební klub Brick House). Povrchy podlah a omyvatelné stěny sociálních zařízení jsou buď z probarvené epoxidové stěrky a nebo z transparentní stěrky, vrchní sál Starých koupelen Brick House má podlahu zprůmyslové mozaiky kantovky a podlahy původní části Compress Hall byly doplněny původní dlažbou nalezenou v suterénních prostorách vdobě rekonstrukce. Stávající teracová schodiště jsou zachována, vrámci rekonstrukce byly jednotlivé stupně opraveny a zábradlí byla repasována. Pohledově jsou zachovány všechny nýtované stávající konstrukce sloupů a průvlaků, které jsou ošetřeny požárními nátěry Pyrostop Steel. Akustika kinosálů Cineport je řešena pomocí obkladových kazet z tahokovu, plátno menšího kinosálu je zavěšeno na ponechaném původním jeřábu. Jedinou dostavbou vrámci celého projektu je nové druhé luxferové schodiště s výtahem u objektu Brick House, které přebralo funkci hlavního schodiště. V původní kompresorovně jsou zachovány dva kompresory spříslušenstvím, které byly vrámci projektu vyčistěny a konzervovány. Fasády z režného zdiva jsou přiměřeně vyčištěny a doplněny obnovenými omítkami.

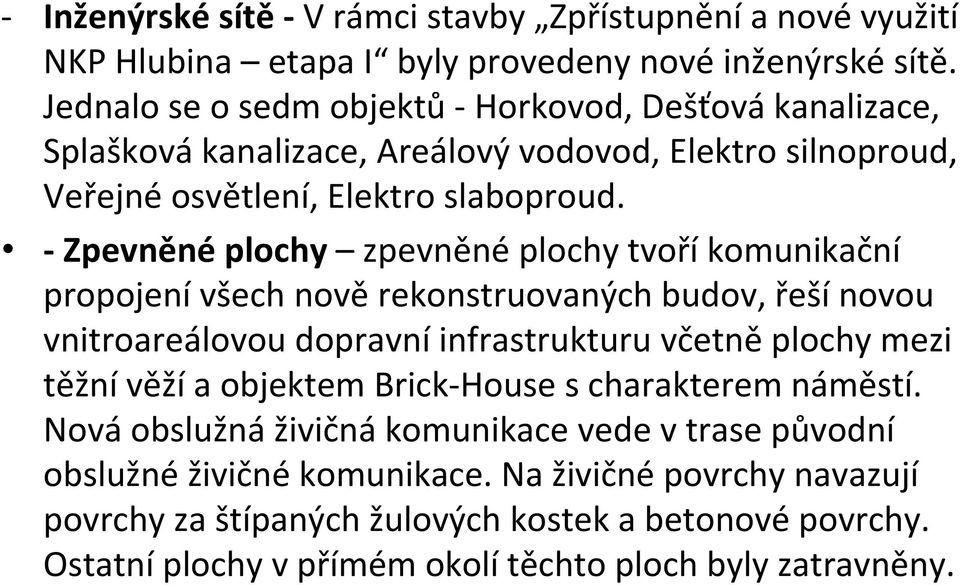

18 Inženýrské sítě V rámci stavby Zpřístupnění a novévyužití NKP Hlubina etapa I byly provedeny nové inženýrské sítě. Jednalo se o sedm objektů Horkovod, Dešťová kanalizace, Splašková kanalizace, Areálový vodovod, Elektro silnoproud, Veřejné osvětlení, Elektro slaboproud. Zpevněné plochy zpevněné plochy tvoří komunikační propojení všech nově rekonstruovaných budov, řeší novou vnitroareálovou dopravní infrastrukturu včetně plochy mezi těžní věží a objektem Brick House s charakterem náměstí. Nová obslužná živičná komunikace vede v trase původní obslužné živičné komunikace. Na živičné povrchy navazují povrchy za štípaných žulových kostek a betonové povrchy. Ostatní plochy v přímém okolí těchto ploch byly zatravněny.
