1 UPONOR 2008 PŘEHLED SORTIMENTU UPONOR Přehled sortimentu

2 2 PŘEHLED SORTIMENTU 02/2008

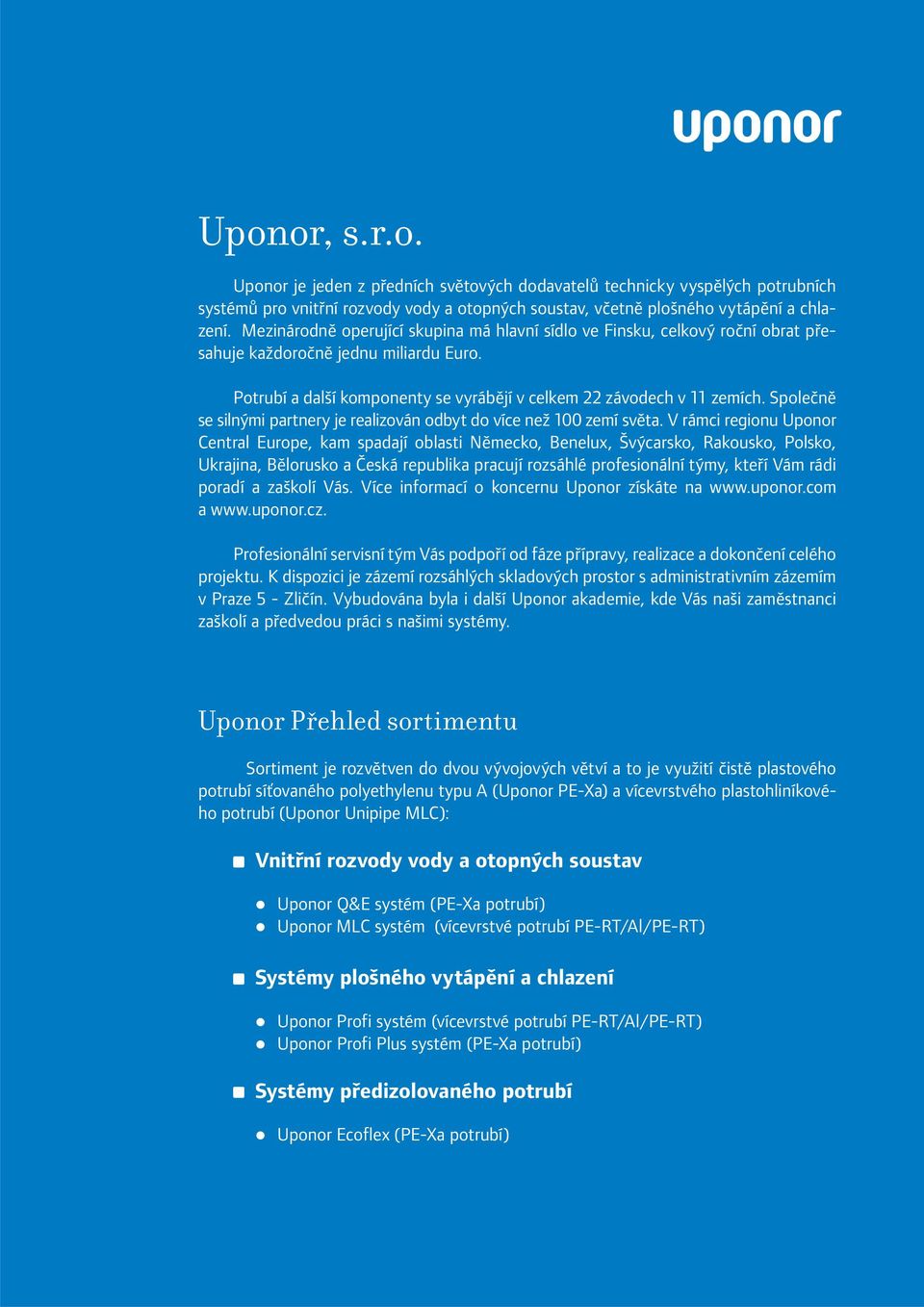

3 Uponor, s.r.o. Uponor je jeden z předních světových dodavatelů technicky vyspělých potrubních systémů pro vnitřní rozvody vody a otopných soustav, včetně plošného vytápění a chlazení. Mezinárodně operující skupina má hlavní sídlo ve Finsku, celkový roční obrat přesahuje každoročně jednu miliardu Euro. Potrubí a další komponenty se vyrábějí v celkem 22 závodech v 11 zemích. Společně se silnými partnery je realizován odbyt do více než 100 zemí světa. V rámci regionu Uponor Central Europe, kam spadají oblasti Německo, Benelux, Švýcarsko, Rakousko, Polsko, Ukrajina, Bělorusko a Česká republika pracují rozsáhlé profesionální týmy, kteří Vám rádi poradí a zaškolí Vás. Více informací o koncernu Uponor získáte na a Profesionální servisní tým Vás podpoří od fáze přípravy, realizace a dokončení celého projektu. K dispozici je zázemí rozsáhlých skladových prostor s administrativním zázemím v Praze 5 - Zličín. Vybudována byla i další Uponor akademie, kde Vás naši zaměstnanci zaškolí a předvedou práci s našimi systémy. Uponor Přehled sortimentu Sortiment je rozvětven do dvou vývojových větví a to je využití čistě plastového potrubí síťovaného polyethylenu typu A (Uponor PE-Xa) a vícevrstvého plastohliníkového potrubí (Uponor Unipipe MLC): Vnitřní rozvody vody a otopných soustav Uponor Q&E systém (PE-Xa potrubí) Uponor MLC systém (vícevrstvé potrubí PE-RT/Al/PE-RT) Systémy plošného vytápění a chlazení Uponor Profi systém (vícevrstvé potrubí PE-RT/Al/PE-RT) Uponor Profi Plus systém (PE-Xa potrubí) Systémy předizolovaného potrubí Uponor Ecoflex (PE-Xa potrubí) PŘEHLED SORTIMENTU 02/2008 3

4 Systém Uponor MLC Pr mm Systém Uponor MLC Systém vícevrstvých plastohliníkových trubek (PE-RT/AL/PE-RT) a spojek nové generace k použití ve vodovodních a otopných soustavách. Koncern Uponor je největším světovým výrobcem plastových trubek, který má mnohaleté zkušenosti a úspěchy v této oblasti elementy systému Uponor MLC se vyrábějí již 20 let. Díky použití unikátní, Uponorem patentované technologie výroby i nejnovějším výsledkům v oboru plastů můžeme nabídnout výrobek, který kvalitou převyšuje dosud používané systémy a spojuje v sobě přednosti kovu a plastů, přičemž eliminuje jejich nedostatky. Pocínované mosazné tvarovky jsou nově barevně rozlišeny Přednosti systému Uponor MLC kvalita a vývoj proces kontroly začíná již v okamžiku získávání surovin, potřebných k výrobě trubek, důkladným zkoumáním jejich kvality v laboratoři, pokračuje na výrobní lince a končí přísnými testy finálního produktu bezpečnost na 1.místě tvarovky jsou barevně odlišeny, tak aby se při montáži nezaměňovaly extrémně jednoduchá montáž trubky lze jednoduše ohýbat rukama flexibilita PE-RT je měkčí než PE-Xb a PE-Xc odolnost vůči korozi a zarůstání trubky nízká drsnost k= 0,0004 kompletní rozměrová řada průměry mm 100% protidifúzní bariéra malá tepelná roztažnost na úrovni kovů variabilita možnost spojení s každým typem instalace optimální součinitel tepelné vodivosti 0,40 W/mK životnost a garance min. 50/10 let vynikající parametry nepřetržitého provozu teplota +95 C, tlak 10 bar (70 C) nízká hmotnost trubek hygiena provozu PE-RT je netoxický a neutrální ve vztahu k vodě univerzálnost jedna trubka na všechny instalace absolutní těsnost spojů 4 PŘEHLED SORTIMENTU 02/2008

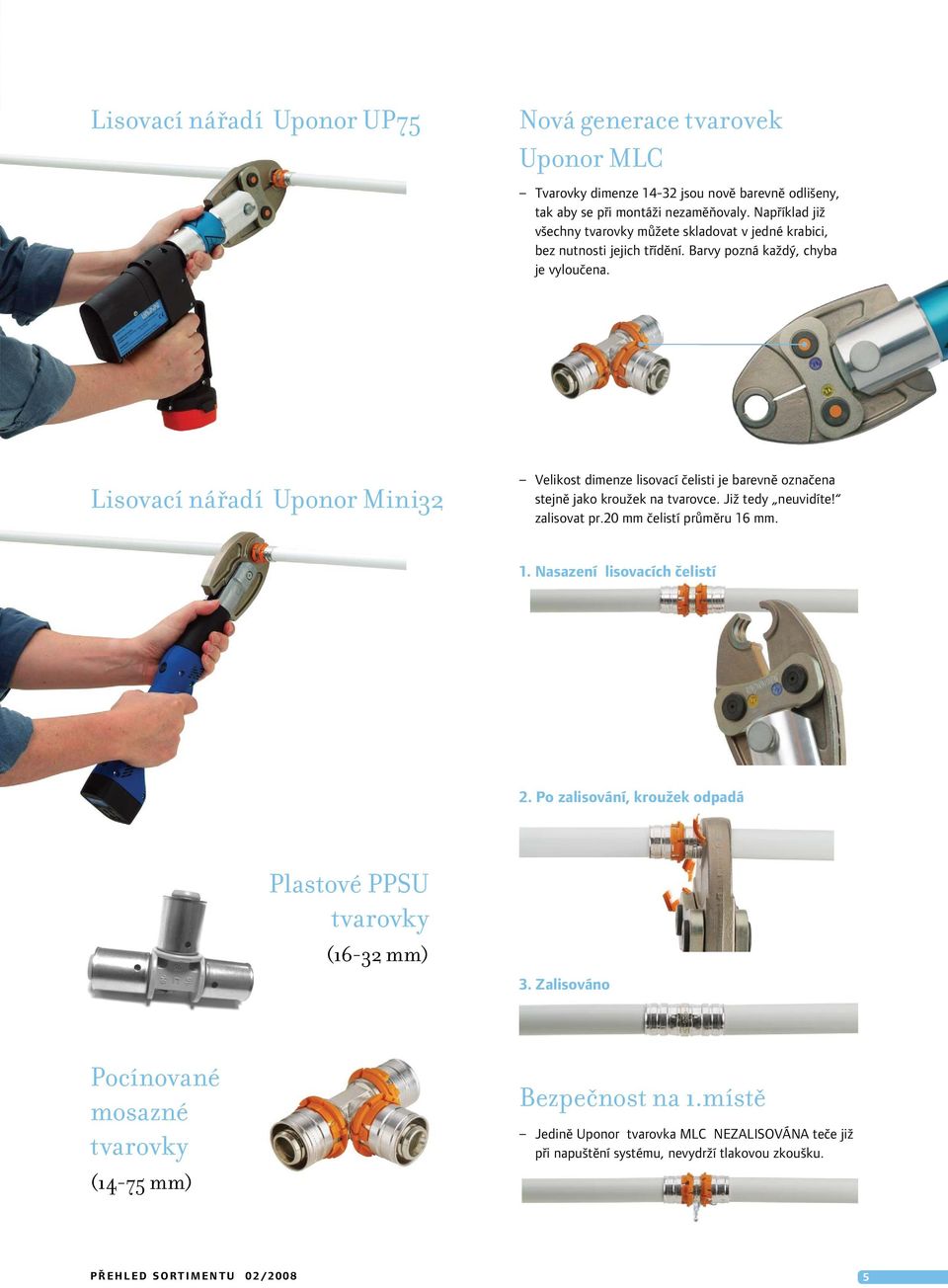

5 Lisovací nářadí Uponor UP75 Nová generace tvarovek Uponor MLC Tvarovky dimenze jsou nově barevně odlišeny, tak aby se při montáži nezaměňovaly. Například již všechny tvarovky můžete skladovat v jedné krabici, bez nutnosti jejich třídění. Barvy pozná každý, chyba je vyloučena. Lisovací nářadí Uponor Mini32 Velikost dimenze lisovací čelisti je barevně označena stejně jako kroužek na tvarovce. Již tedy neuvidíte! zalisovat pr.20 mm čelistí průměru 16 mm. 1. Nasazení lisovacích čelistí 2. Po zalisování, kroužek odpadá Plastové PPSU tvarovky (16-32 mm) 3. Zalisováno Pocínované mosazné tvarovky (14-75 mm) Bezpečnost na 1.místě Jedině Uponor tvarovka MLC NEZALISOVÁNA teče již při napuštění systému, nevydrží tlakovou zkoušku. PŘEHLED SORTIMENTU 02/2008 5

6 Systém Uponor Q&E Chemická struktura zesíťovaného polyetylenu PE-Xa Systém Uponor Q&E Ucelený systém určený pro realizaci rozvodů vody a otopných soustav, včetně podlahového topení. Unikátní potrubí z PE-Xa, které Uponor vyrábí ve Švédsku, je zesíťované chemickou metodou dle postupu Engel. Zesíťovaný polyetylen PE-Xa se díky své chemické struktuře vyznačuje vynikajícími fyzikálně chemickými a mechanickými parametry. Montáž spojení Quick&Easy Přednosti systému Uponor PE-Xa kvalita a vývoj proces kontroly začíná již v okamžiku získávání surovin, potřebných k výrobě trubek, důkladným zkoumáním jejich kvality v laboratoři, pokračuje na výrobní lince a končí přísnými testy finálního produktu rozsah nabídky rozsah průměrů 9,9-110mm rychlý a bezporuchový způsob spojování Vzhledem k vynikajícím pevnostním vlastnostem trubek PE-Xa se nepoužívá v technologii spojování ani lepení ani zahřívání kvalita spoje Q&E je velmi vysoká novátorská konstrukce tvarovek bez těsnění O-kroužkem životnost a garance min. 50/10 let tepelná tvarová paměť zlomenou trubku lze opravit horkovzdušní pistolí nízký součinitel drsnosti odolnost vůči teplotám od -110 C do +110 C vynikající parametry trvalého provozu teplota +95 C, tlak 6 nebo 10 bar odolnost vůči korozi a více než 300 chemických médií hygiena provozu systém je netoxický, inertní pokud jde o vodu nízká hmotnost trubek pružnost snadno se pokládající trubky zaručují autokompenzaci protidifuzní bariéra Eval pro rozvody otopné vody Revoluční metoda spojování Quick&Easy ( Rychle&Snadno ) byla patentována pouze pro použití s trubkami Uponor PE-Xa. Jde o unikátní nerozebíratelný spoj: za studena roztažená trubka s kroužkem (rovněž z PE-Xa) se nasouvá na tvarovku vyrobenou z mosazi nebo PPSU, poté následuje samočinné sevření koncovky trubky s kroužkem na tvarovce. Spojení Quick&Easy je velmi trvanlivé a pevné. Dokonce i při intenzivních zkouškách zůstává spojení trubky PE-Xa s kroužkem neporušeno. 1. Nasazení kroužku 2. Roztažení trubky a kroužku 3. Nasazení tvarovky 4. Spoj je hotov 6 PŘEHLED SORTIMENTU 02/2008

7 Paměťový efekt Zlomené potrubí již nemusíte střihat a spojkovat. Potrubí jednoduše spravíte horkovzdušní pistolí. Trubku zahřejete cca na 140 C, tzn. přibližně na teplotu při výrobě. Tímto procesem trubka z mléčné barvy přejde na barvu průhlednou a zlom sama sobě zacelí. Po ochladnutí potrubí zpět změní barvu na mléčnou. Kyslíková bariera zůstavá neporušená. Komplet systém z plastu Použitím plastových PPSU tvarovek realizujeme kompletní systém z plastových hmot, tzn. jakákoliv koroze je vyloučena. Mosazné tvarovky (16-63 mm) Plastové PPSU tvarovky (16-40 mm) Profesionalita Samozřejmostí je nářadí té nejvyšší kvality ve variantě na akumulátorové baterie nebo je možné použít ruční rozšiřovací nástroj. PŘEHLED E SORTIMENTU TU 02/

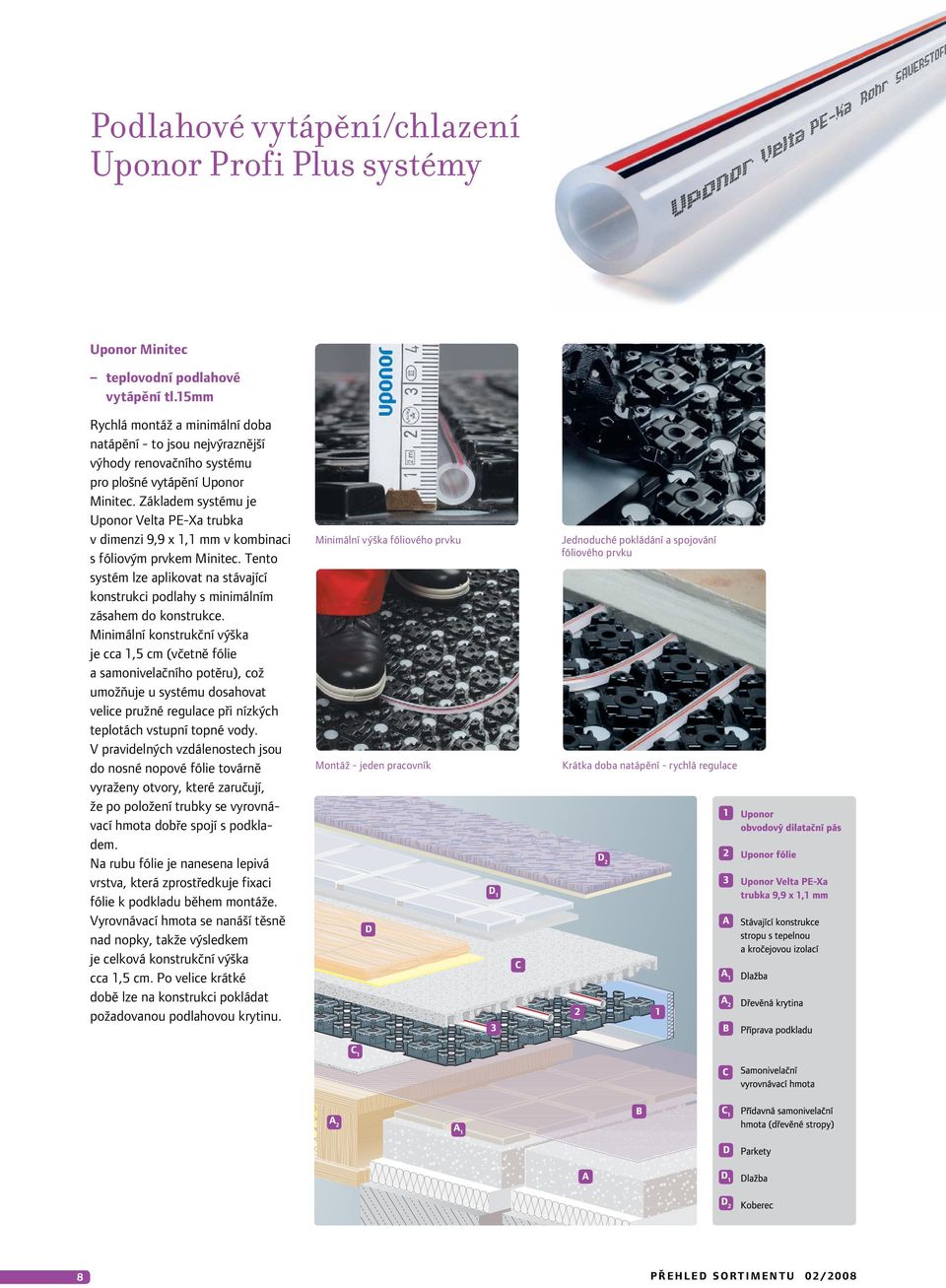

8 Podlahové vytápění/chlazení Uponor Profi Plus systémy Uponor Minitec teplovodní podlahové vytápění tl.15mm Rychlá montáž a minimální doba natápění - to jsou nejvýraznější výhody renovačního systému pro plošné vytápění Uponor Minitec. Základem systému je Uponor Velta PE-Xa trubka v dimenzi 9,9 x 1,1 mm v kombinaci s fóliovým prvkem Minitec. Tento systém lze aplikovat na stávající konstrukci podlahy s minimálním zásahem do konstrukce. Minimální konstrukční výška je cca 1,5 cm (včetně fólie a samonivelačního potěru), což umožňuje u systému dosahovat velice pružné regulace při nízkých teplotách vstupní topné vody. V pravidelných vzdálenostech jsou do nosné nopové fólie továrně vyraženy otvory, které zaručují, že po položení trubky se vyrovnávací hmota dobře spojí s podkladem. Na rubu fólie je nanesena lepivá vrstva, která zprostředkuje fixaci fólie k podkladu během montáže. Vyrovnávací hmota se nanáší těsně nad nopky, takže výsledkem je celková konstrukční výška cca 1,5 cm. Po velice krátké době lze na konstrukci pokládat požadovanou podlahovou krytinu. Minimální výška fóliového prvku Montáž - jeden pracovník Jednoduché pokládání a spojování fóliového prvku Krátka doba natápění - rychlá regulace 8 PŘEHLED SORTIMENTU 02/2008

9 Podlahové vytápění/chlazení Uponor Profi Plus systémy Uponor Tecto systémová (nopová) deska v tloušťkách ND 11 a ND 30-2 Překrytí Uponor Tecto 2 prvků Přechod přes dilatační spáru Uponor dvojité pásy Uponor Tecto lépe už to s nopovou deskou nejde Systém s osvědčenou Uponor Velta PE-Xa trubkou vyráběnou podle postupu Engel v rozměrech 14 x 2 mm,16 x 2 mm a 17 x 2 mm. Trubky jsou mimořádně ohebné a díky své poddajnosti jednoduše montovatelné i s nejmenšími poloměry ohybu. Díky speciálnímu prvku lze tecto montovat obzvláště jednoduše a rychle - stačí jeden pracovník. Nosné fólie přitisknete a spojíte jednoduše s přesazením a sešlápnutím na nopy sousedního prvku to zajistí přesné a spolehlivé spojení. Krycí fólií tecto prvku je izolační vrstva chráněna dle požadavků normy proti vnesení technologické vlhkosti. Se systémem tecto se vyvarujete jakéhokoli prořezu. Dělící rastr Vám ulehčuje přířez. Velké prvky 1450 x 850 mm zároveň zajišťují extrémně rychlou montáž. Kromě toho jsou systémové desky tecto vhodné pro velká zatížení: ND 30-2: jmenovitá tloušťka 30-2 mm; únosnost 500 kg/m 2 ; s funkcí kročejové izolace. ND 11: jmenovitá tloušťka 11 mm; únosnost 6 t/m 2 ; bez vlastností kročejové izolace. Jednoduchá montáž tecto prvků i velta PE-Xa trubky - stačí jeden pracovník. Prvky se zatlačí nohou a je hotovo. Tecto prvek a velta PE-Xa trubka 14, resp. 16 a 17 mm navzájem výtečně ladí a umožňují plynulé, čisté a normě vyhovující pokládání trubky. Tecto nopy zajišťují absolutně pevné uchycení trubky - potrubí nevyskakuje. Systém tecto dovoluje s jmenovitými tloušťkami izolačních desek 11 a 30-2 mm zatížení až 6,0 t/m2, resp. 500 kg/m 2. PŘEHLED SORTIMENTU 02/2008 9

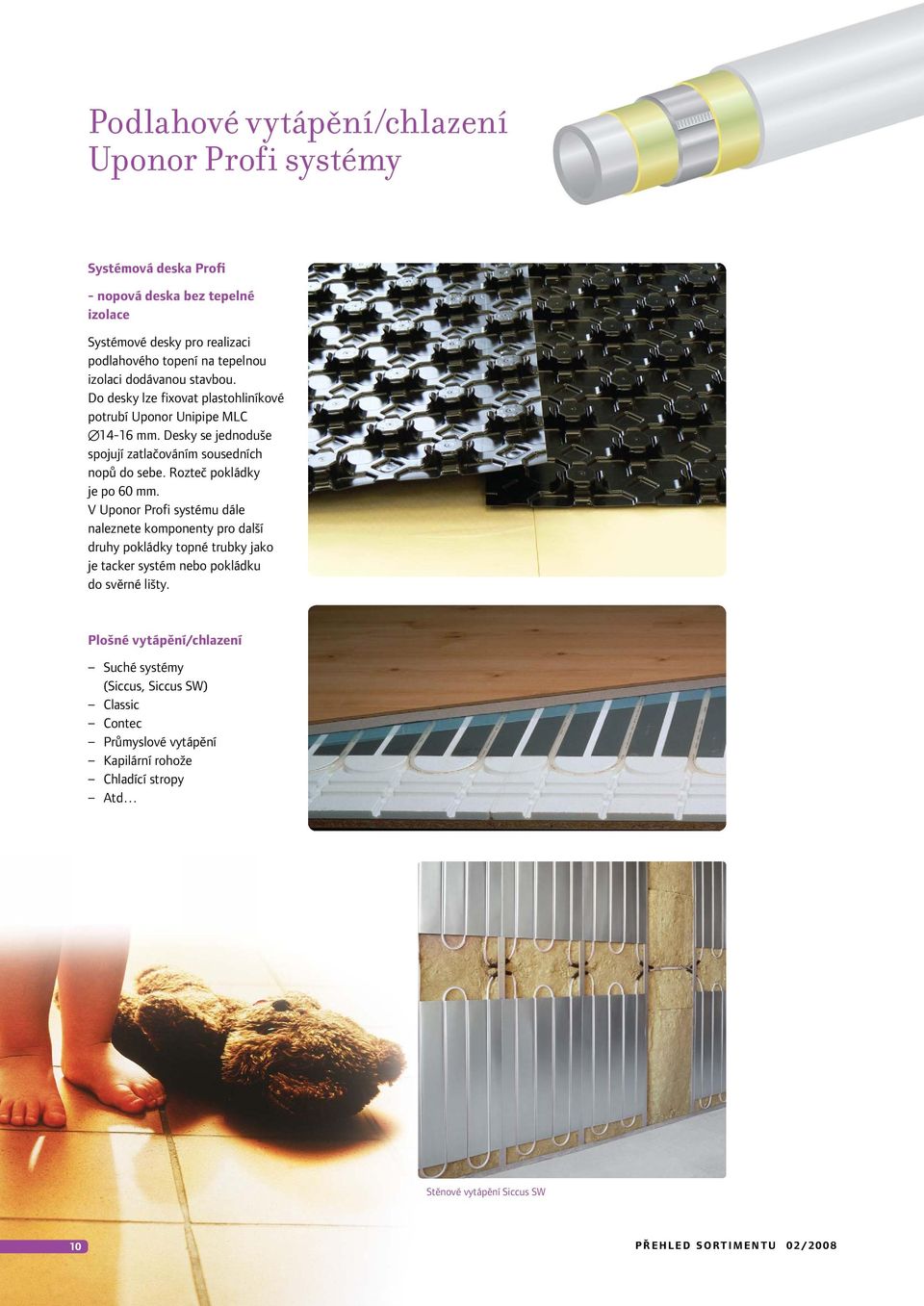

10 Podlahové vytápění/chlazení Uponor Profi systémy Systémová deska Profi - nopová deska bez tepelné izolace Systémové desky pro realizaci podlahového topení na tepelnou izolaci dodávanou stavbou. Do desky lze fixovat plastohliníkové potrubí Uponor Unipipe MLC mm. Desky se jednoduše spojují zatlačováním sousedních nopů do sebe. Rozteč pokládky je po 60 mm. V Uponor Profi systému dále naleznete komponenty pro další druhy pokládky topné trubky jako je tacker systém nebo pokládku do svěrné lišty. Plošné vytápění/chlazení Suché systémy (Siccus, Siccus SW) Classic Contec Průmyslové vytápění Kapilární rohože Chladící stropy Atd Stěnové vytápění Siccus SW 10 PŘEHLED SORTIMENTU 02/2008

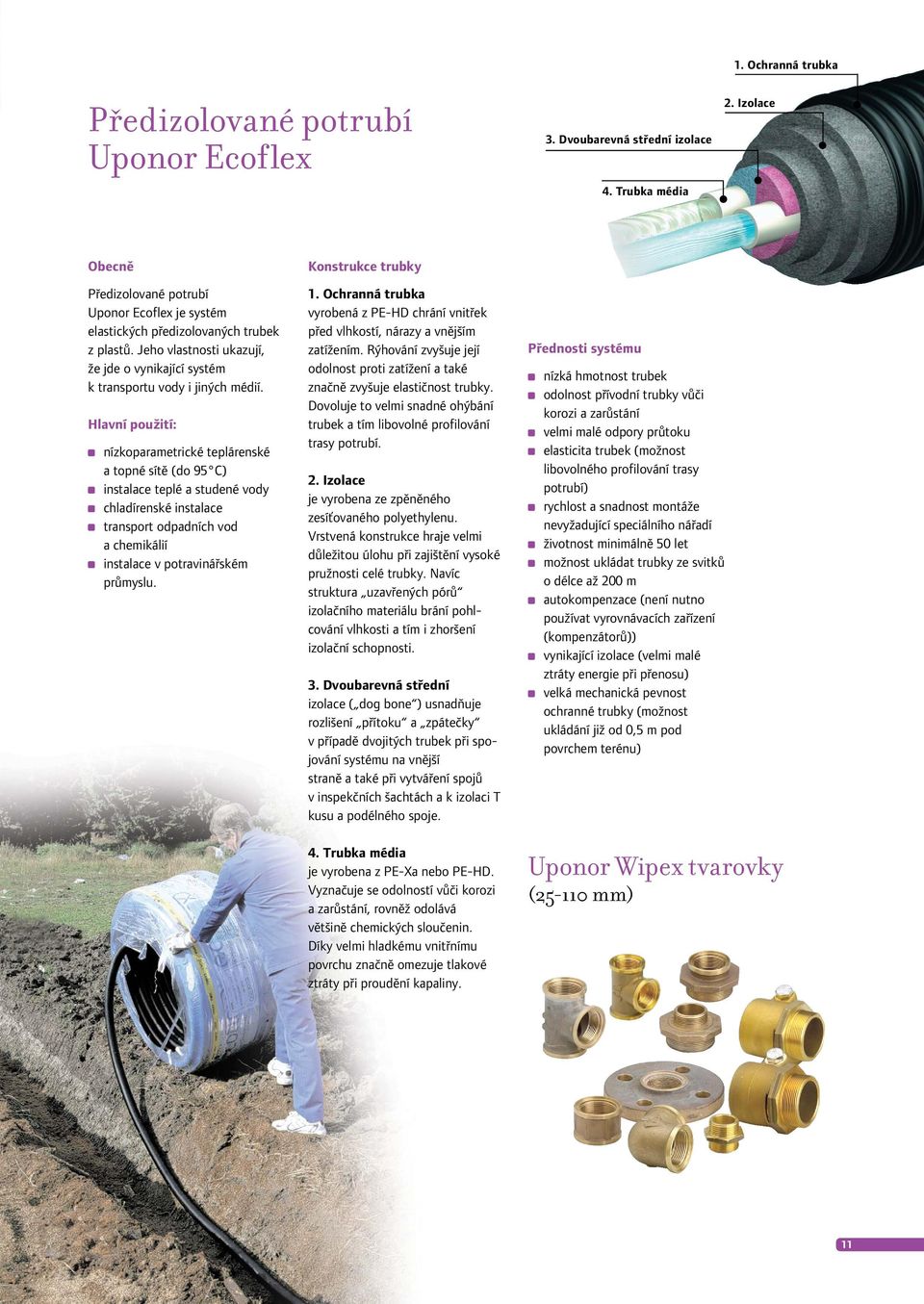

11 Předizolované potrubí Uponor Ecoflex 3. Dvoubarevná střední izolace 4. Trubka média 1. Ochranná trubka 2. Izolace Obecně Předizolované potrubí Uponor Ecoflex je systém elastických předizolovaných trubek z plastů. Jeho vlastnosti ukazují, že jde o vynikající systém k transportu vody i jiných médií. Hlavní použití: nízkoparametrické teplárenské a topné sítě (do 95 C) instalace teplé a studené vody chladírenské instalace transport odpadních vod a chemikálií instalace v potravinářském průmyslu. Konstrukce trubky 1. Ochranná trubka vyrobená z PE-HD chrání vnitřek před vlhkostí, nárazy a vnějším zatížením. Rýhování zvyšuje její odolnost proti zatížení a také značně zvyšuje elastičnost trubky. Dovoluje to velmi snadné ohýbání trubek a tím libovolné profilování trasy potrubí. 2. Izolace je vyrobena ze zpěněného zesíťovaného polyethylenu. Vrstvená konstrukce hraje velmi důležitou úlohu při zajištění vysoké pružnosti celé trubky. Navíc struktura uzavřených pórů izolačního materiálu brání pohlcování vlhkosti a tím i zhoršení izolační schopnosti. 3. Dvoubarevná střední izolace ( dog bone ) usnadňuje rozlišení přítoku a zpátečky v případě dvojitých trubek při spojování systému na vnější straně a také při vytváření spojů v inspekčních šachtách a k izolaci T kusu a podélného spoje. 4. Trubka média je vyrobena z PE-Xa nebo PE-HD. Vyznačuje se odolností vůči korozi a zarůstání, rovněž odolává většině chemických sloučenin. Díky velmi hladkému vnitřnímu povrchu značně omezuje tlakové ztráty při proudění kapaliny. Přednosti systému nízká hmotnost trubek odolnost přívodní trubky vůči korozi a zarůstání velmi malé odpory průtoku elasticita trubek (možnost libovolného profilování trasy potrubí) rychlost a snadnost montáže nevyžadující speciálního nářadí životnost minimálně 50 let možnost ukládat trubky ze svitků o délce až 200 m autokompenzace (není nutno používat vyrovnávacích zařízení (kompenzátorů)) vynikající izolace (velmi malé ztráty energie při přenosu) velká mechanická pevnost ochranné trubky (možnost ukládání již od 0,5 m pod povrchem terénu) Uponor Wipex tvarovky ( mm) PŘEHLED E SORTIMENTU TU 02/

12 Uponor GmbH, organizačná zložka Vajnorská Bratislava 3 T F W E info-slovakia@uponor.com
