1 1. Technické údaje - váha 63,5 kg - materiál obestavby: sklo, dřevo BIOKRB LINATE - váha 11 kg - materiál obestavby: lakovaná černá ocel BIOKRB MÍSA

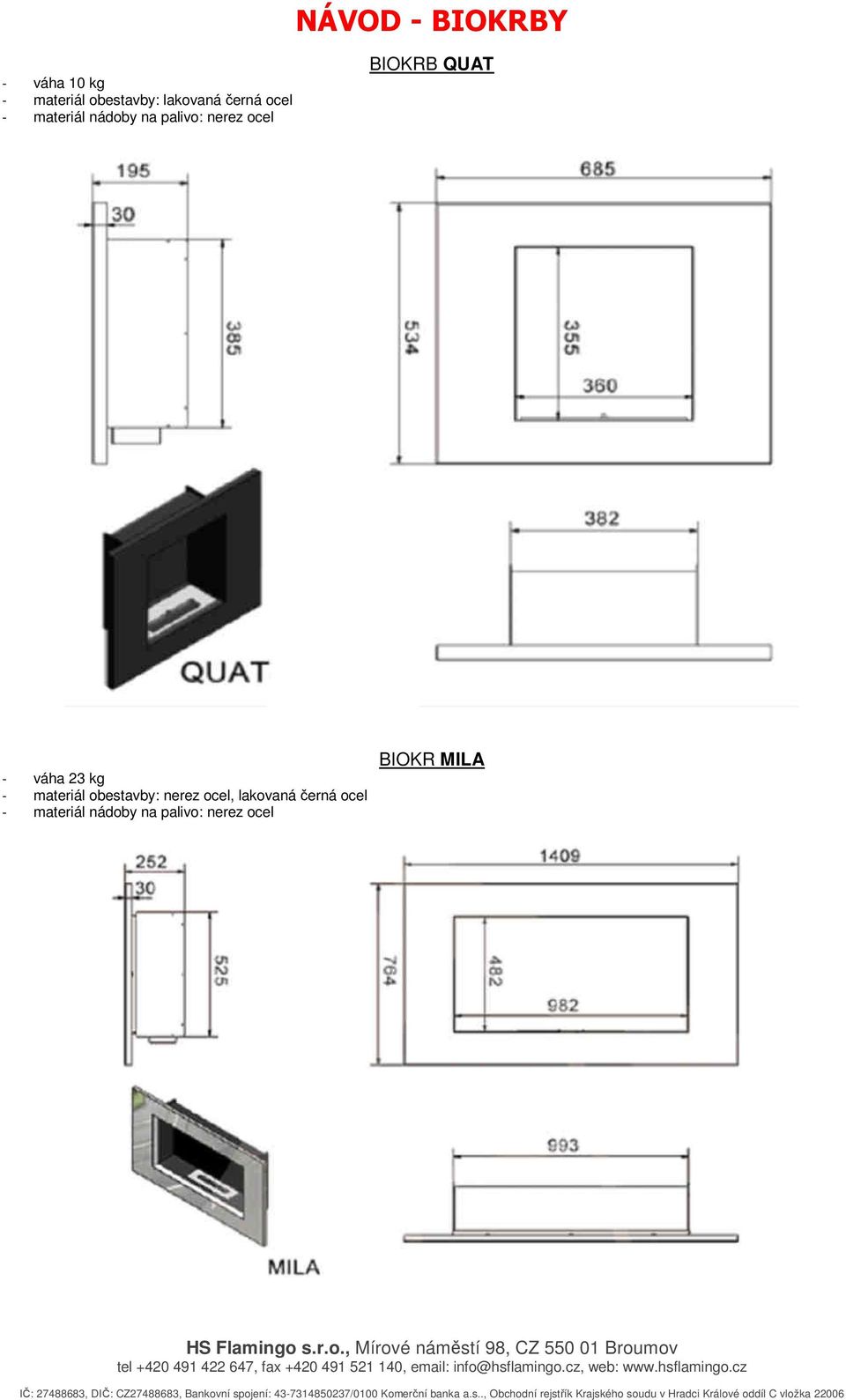

2 - váha 10 kg - materiál obestavby: lakovaná černá ocel BIOKRB QUAT - váha 23 kg - materiál obestavby: nerez ocel, lakovaná černá ocel BIOKR MILA

3 - váha 15,5 kg - materiál obestavby: nerez ocel, lakovaná černá ocel BIOKR AF 2. Obecné informace Pro zajištění bezproblémového fungování a dlouhé životnosti bio krbu, prosíme o respektování níže uvedených instrukcí. Bio krby, které už byly užívané, jsou vyloučeny z práva na výměnu nebo vrácení zboží. Nastavení a zabezpečení Bio krb, stejně jako všechny jiné produkty, ve kterých vzniká oheň, produkuje teplo. Proto je nutné, aby byl umístěn na odpovědném místě, v dostatečné vzdálenosti od hořlavých materiálů. Minimální vzdálenost od všech hořlavých předmětů je 40cm. Děti a zvířata by se v blízkosti bio krbů neměla pohybovat. Při montáži nástěnného bio krbu je třeba dbát na protipožární předpisy. Abyste předešli zbarvení zdi, doporučujeme její zabezpečení a to izolační vlnou nebo deskou. Protože bio krb při svém provozu spotřebovává kyslík, je třeba dbát na odpovědnou ventilaci v místnosti. Rozpálení Jediným palivem, které může být v bio krbu používáno, je tekutina na bázi bio alkoholu. Používání jiných prostředků a látek může způsobit poškození zařízení, požár nebo popáleniny celého těla. V době prvního zatápění je nutné věnovat pozornost tomu, zda je nádoba nepropustná, obzvláště pak v době hoření, kdy má vysokou teplotu. Nádoby, do kterých se nalévá palivo, mohou být plné pouze do ¾ výšky. Zapálení musí provést dospělá osoba, která dodrží veškeré zásady bezpečnosti. Tekutina do bio krbů musí být zapalována v nádobách, které jsou určeny pro tyto účely, dlouhými sirkami nebo zapalovači s plynovým hořákem. POZOR- je nutné se vyhnout plnění nádoby a rozpálení ohně v době, kdy je nádoba ještě horká (např. ihned po vyhasnutí ohně, kdy se palivo zcela vypálí). Palivo, které je vlito do horké nádoby, se silně odpařuje, což by při snaze o opětovné zapálení mohlo způsobit velmi prudké rozpálení plamenů (výbuch). Vyhasínání Planoucí bio palivo se uhasíná uzavřením přístupu vzduchu k ohni. K uhašení plamene v bio krbu je nutné uzavřít zabudované víko hranaté nádoby, kterým je bio krb vybaven. POZOR- nádoba, ve které se nachází hořící palivo, je horká, proto je nutné k uzavření hranaté nádoby použít pohrabáč, který je součástí balení. Plamen v kulaté nádobě se uhasíná přikrytím nádoby pohrabáčem s kulatým víkem. Víko je třeba přiložit na celý povrch nádoby na několik vteřin. Nepřístup vzduchu tak plamen uhasí. POZOR- nádoba na bio palivo i jiné části zařízení, které jsou v kontaktu s plamenem nebo horkým vzduchem, mohou být ještě několik desítek minut po vyhasnutí ohně horké. 3. Montáž Po zabudování bio krbu v cílovém místě, je třeba do něj instalovat nádobu na bio palivo. a)linate Na obrázku je vyobrazena montáž bio krbu.

Bio krby, které už byly užívané, jsou vyloučeny z práva na výměnu nebo vrácení zboží. Nastavení a zabezpečení Bio krb, stejně jako všechny jiné produkty, ve kterých vzniká oheň, produkuje teplo.

4 Označení Množství Název 1 1 Skříň 2 1 Podpěra 3 1 Nádoba na palivo 4 1 Zadní sklo 5 2 Sklo 6 6 Šroub 7 12 Podložka 8 1 Deska b) MÍSA Bio krb mísa je volně stojící a není zapotřebí žádná montáž. c) QUAT Bio krb QUAT je zařízení určené k instalaci ve výklenku zdi. Zabudování sestává ve vložení bio krbu do připraveného výklenku, který je vyříznutý ve zdi nebo vytvořený z konstrukčních desek. Krb je umístěn a není třeba užívat žádné úchyty nebo montážní šrouby. Rozměry výklenku pro bio krb Quat jsou vykresleny na obrázku 7. Umístění bio krbu Quat nebo Mila znázorňuje obrázek 9. d) MILA Bio krb Mila, stejně jako bio krb Quat, je zařízením určeným k instalaci ve výklenku zdi. Zabudování spočívá ve vložení bio krbu do připraveného výklenku, který je vyříznutý ve zdi nebo vytvořený z konstrukčních desek. Krb je umístěn a není třeba užívat žádné úchyty nebo montážní šrouby. Rozměry výklenku pro bio krb Mila jsou vykresleny na obrázku 8. Umístění bio krbu Quat nebo Mila znázorňuje obrázek 9

Krb je umístěn a není třeba užívat žádné úchyty nebo montážní šrouby. Rozměry výklenku pro bio krb Quat jsou vykresleny na obrázku 7. Umístění bio krbu Quat nebo Mila znázorňuje obrázek 9.

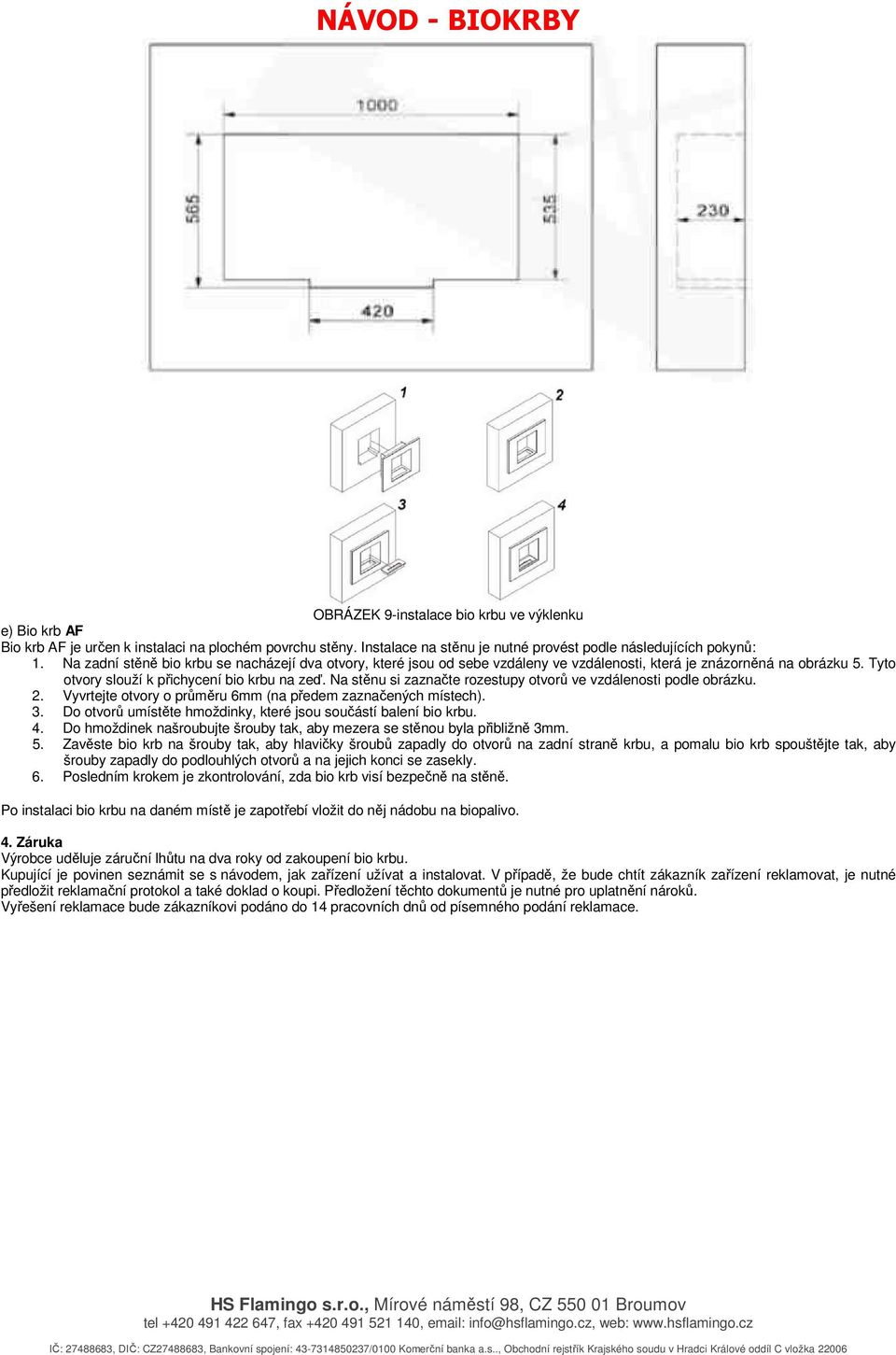

5 OBRÁZEK 9-instalace bio krbu ve výklenku e) Bio krb AF Bio krb AF je určen k instalaci na plochém povrchu stěny. Instalace na stěnu je nutné provést podle následujících pokynů: 1. Na zadní stěně bio krbu se nacházejí dva otvory, které jsou od sebe vzdáleny ve vzdálenosti, která je znázorněná na obrázku 5. Tyto otvory slouží k přichycení bio krbu na zeď. Na stěnu si zaznačte rozestupy otvorů ve vzdálenosti podle obrázku. 2. Vyvrtejte otvory o průměru 6mm (na předem zaznačených místech). 3. Do otvorů umístěte hmoždinky, které jsou součástí balení bio krbu. 4. Do hmoždinek našroubujte šrouby tak, aby mezera se stěnou byla přibližně 3mm. 5. Zavěste bio krb na šrouby tak, aby hlavičky šroubů zapadly do otvorů na zadní straně krbu, a pomalu bio krb spouštějte tak, aby šrouby zapadly do podlouhlých otvorů a na jejich konci se zasekly. 6. Posledním krokem je zkontrolování, zda bio krb visí bezpečně na stěně. Po instalaci bio krbu na daném místě je zapotřebí vložit do něj nádobu na biopalivo. 4. Záruka Výrobce uděluje záruční lhůtu na dva roky od zakoupení bio krbu. Kupující je povinen seznámit se s návodem, jak zařízení užívat a instalovat. V případě, že bude chtít zákazník zařízení reklamovat, je nutné předložit reklamační protokol a také doklad o koupi. Předložení těchto dokumentů je nutné pro uplatnění nároků. Vyřešení reklamace bude zákazníkovi podáno do 14 pracovních dnů od písemného podání reklamace.

Na stěnu si zaznačte rozestupy otvorů ve vzdálenosti podle obrázku. 2. Vyvrtejte otvory o průměru 6mm (na předem zaznačených místech). 3.
