UŽIVATELSKÝ MANUÁL DISPENSER GOLFOVÝCH MÍČKŮ

Transkript

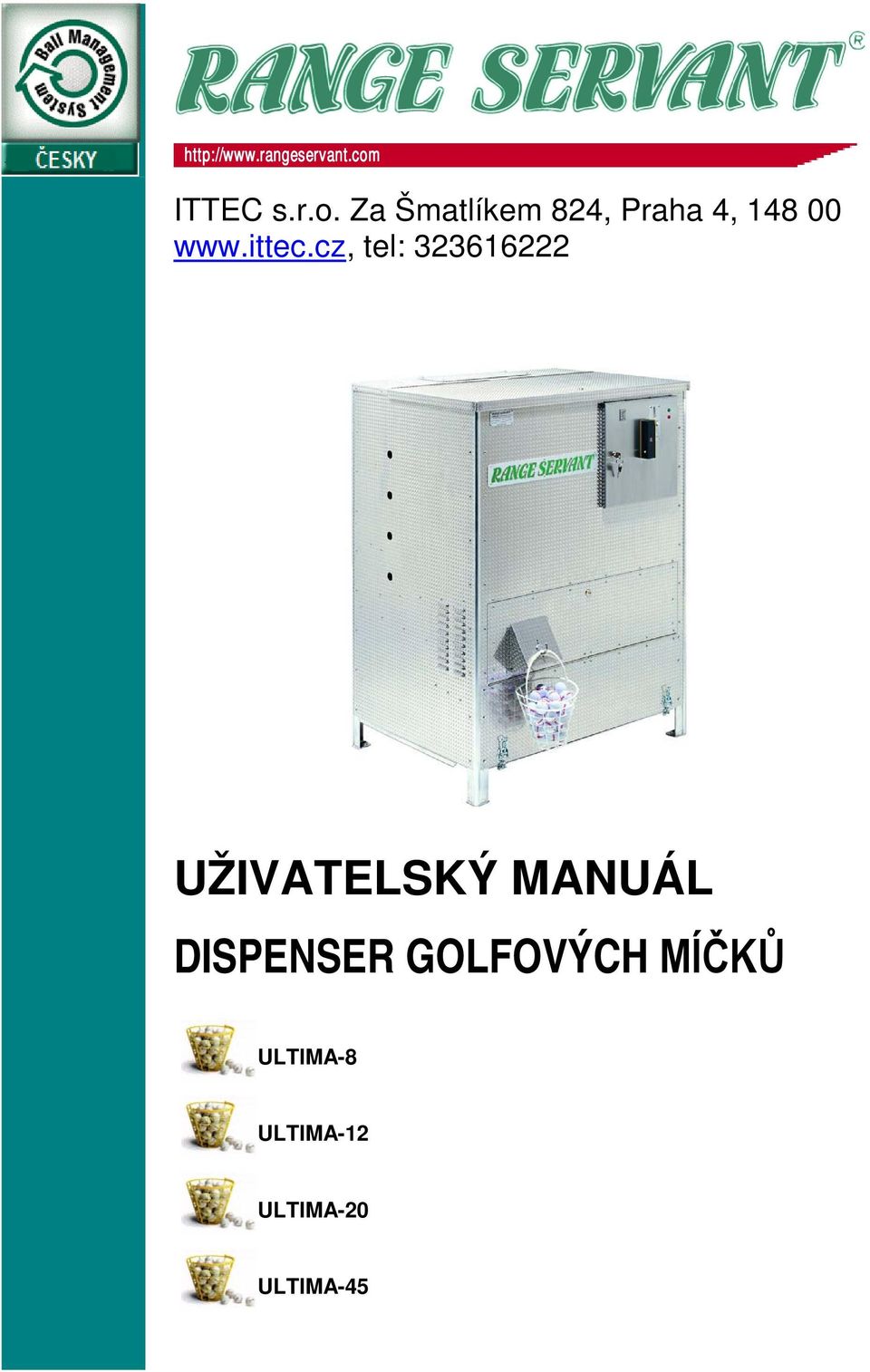

1 ITTEC s.r.o. Za Šmatlíkem 824, Praha 4, tel: UŽIVATELSKÝ MANUÁL DISPENSER OLFOVÝCH MÍČKŮ ULTIMA-8 ULTIMA-12 ULTIMA-20 ULTIMA-45

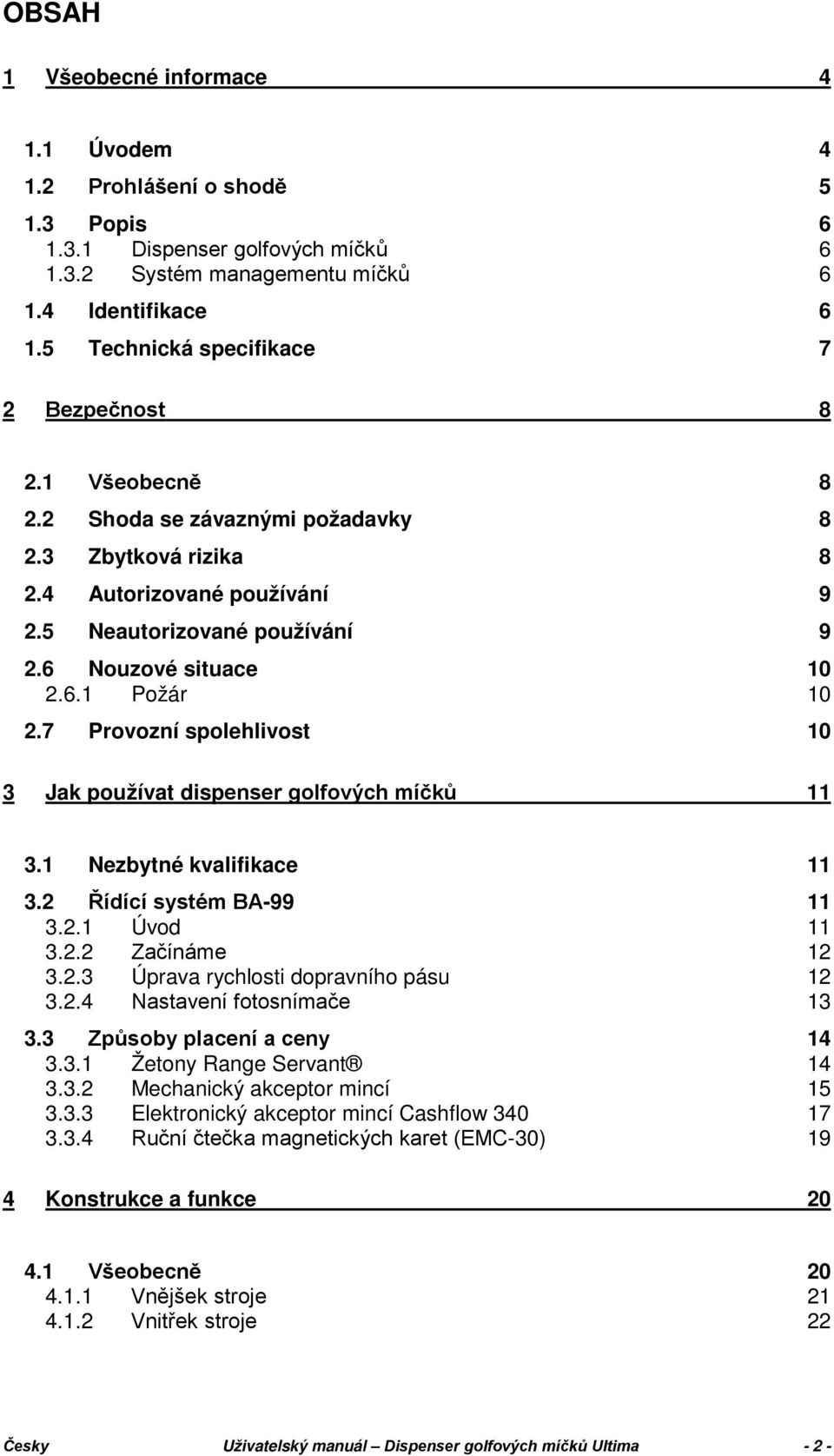

2 OBSAH 1 Všeobecné informace Úvodem 1.2 Prohlášení o shodě 1.3 Popis Dispenser golfových míčků Systém managementu míčků 1.4 Identifikace 1.5 Technická specifikace 2 Bezpečnost Všeobecně 2.2 Shoda se závaznými požadavky 2.3 Zbytková rizika 2.4 Autorizované používání 2.5 Neautorizované používání 2.6 Nouzové situace Požár 2.7 Provozní spolehlivost 3 Jak používat dispenser golfových míčků Nezbytné kvalifikace 3.2 Řídící systém BA Úvod Začínáme Úprava rychlosti dopravního pásu Nastavení fotosnímače 3.3 Způsoby placení a ceny Žetony Range Servant Mechanický akceptor mincí Elektronický akceptor mincí Cashflow Ruční čtečka magnetických karet (EMC-30) 4 Konstrukce a funkce Všeobecně Vnějšek stroje Vnitřek stroje Česky Uživatelský manuál Dispenser golfových míčků Ultima - 2 -

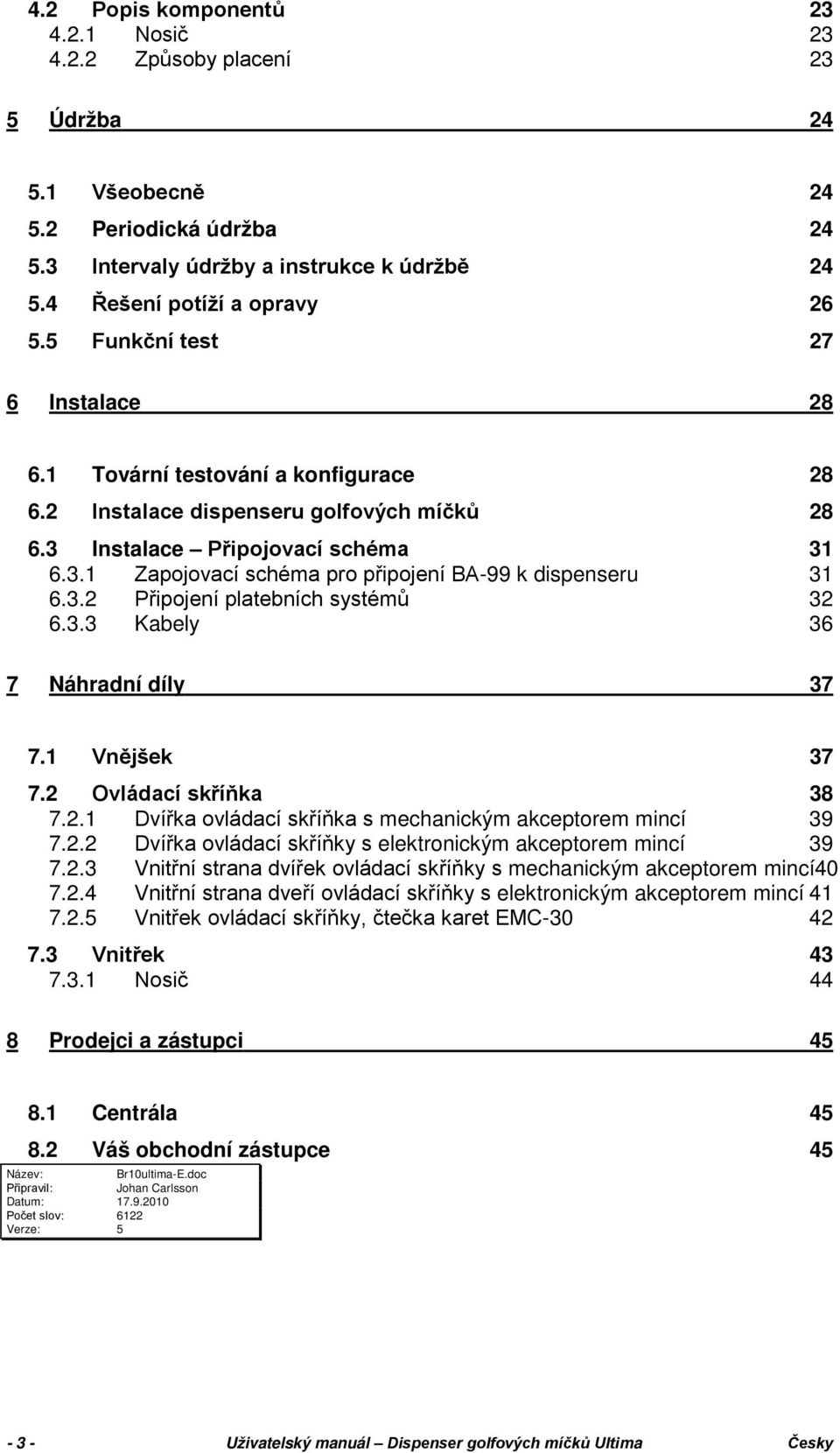

3 4.2 Popis komponentů Nosič Způsoby placení 5 Údržba Všeobecně 5.2 Periodická údržba 5.3 Intervaly údržby a instrukce k údržbě 5.4 Řešení potíží a opravy 5.5 Funkční test 6 Instalace Tovární testování a konfigurace 6.2 Instalace dispenseru golfových míčků 6.3 Instalace Připojovací schéma Zapojovací schéma pro připojení BA-99 k dispenseru Připojení platebních systémů Kabely 7 Náhradní díly Vnějšek Ovládací skříňka Dvířka ovládací skříňka s mechanickým akceptorem mincí Dvířka ovládací skříňky s elektronickým akceptorem mincí Vnitřní strana dvířek ovládací skříňky s mechanickým akceptorem mincí Vnitřní strana dveří ovládací skříňky s elektronickým akceptorem mincí Vnitřek ovládací skříňky, čtečka karet EMC Vnitřek Nosič 44 8 Prodejci a zástupci Centrála 8.2 Váš obchodní zástupce Název: Br10ultima-E.doc Připravil: Johan Carlsson Datum: Počet slov: 6122 Verze: Uživatelský manuál Dispenser golfových míčků Ultima Česky

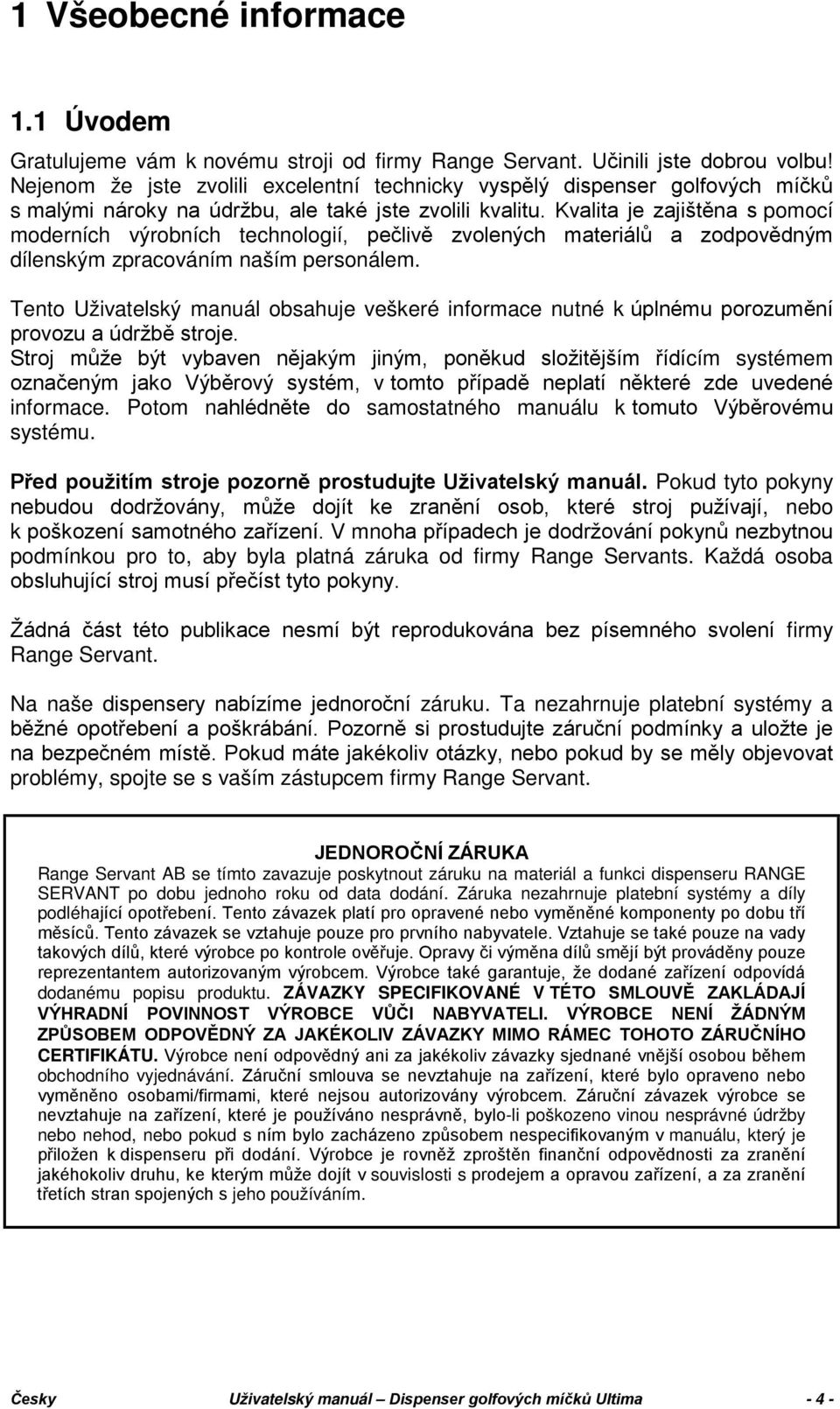

4 1 Všeobecné informace 1.1 Úvodem ratulujeme vám k novému stroji od firmy Range Servant. Učinili jste dobrou volbu! Nejenom že jste zvolili excelentní technicky vyspělý dispenser golfových míčků s malými nároky na údržbu, ale také jste zvolili kvalitu. Kvalita je zajištěna s pomocí moderních výrobních technologií, pečlivě zvolených materiálů a zodpovědným dílenským zpracováním naším personálem. Tento Uživatelský manuál obsahuje veškeré informace nutné k úplnému porozumění provozu a údržbě stroje. Stroj může být vybaven nějakým jiným, poněkud složitějším řídícím systémem označeným jako Výběrový systém, v tomto případě neplatí některé zde uvedené informace. Potom nahlédněte do samostatného manuálu k tomuto Výběrovému systému. Před použitím stroje pozorně prostudujte Uživatelský manuál. Pokud tyto pokyny nebudou dodržovány, může dojít ke zranění osob, které stroj pužívají, nebo k poškození samotného zařízení. V mnoha případech je dodržování pokynů nezbytnou podmínkou pro to, aby byla platná záruka od firmy Range Servants. Každá osoba obsluhující stroj musí přečíst tyto pokyny. Žádná část této publikace nesmí být reprodukována bez písemného svolení firmy Range Servant. Na naše dispensery nabízíme jednoroční záruku. Ta nezahrnuje platební systémy a běžné opotřebení a poškrábání. Pozorně si prostudujte záruční podmínky a uložte je na bezpečném místě. Pokud máte jakékoliv otázky, nebo pokud by se měly objevovat problémy, spojte se s vaším zástupcem firmy Range Servant. JEDNOROČNÍ ZÁRUKA Range Servant AB se tímto zavazuje poskytnout záruku na materiál a funkci dispenseru RANE SERVANT po dobu jednoho roku od data dodání. Záruka nezahrnuje platební systémy a díly podléhající opotřebení. Tento závazek platí pro opravené nebo vyměněné komponenty po dobu tří měsíců. Tento závazek se vztahuje pouze pro prvního nabyvatele. Vztahuje se také pouze na vady takových dílů, které výrobce po kontrole ověřuje. Opravy či výměna dílů smějí být prováděny pouze reprezentantem autorizovaným výrobcem. Výrobce také garantuje, že dodané zařízení odpovídá dodanému popisu produktu. ZÁVAZKY SPECIFIKOVANÉ V TÉTO SMLOUVĚ ZAKLÁDAJÍ VÝHRADNÍ POVINNOST VÝROBCE VŮČI NABYVATELI. VÝROBCE NENÍ ŽÁDNÝM ZPŮSOBEM ODPOVĚDNÝ ZA JAKÉKOLIV ZÁVAZKY MIMO RÁMEC TOHOTO ZÁRUČNÍHO CERTIFIKÁTU. Výrobce není odpovědný ani za jakékoliv závazky sjednané vnější osobou během obchodního vyjednávání. Záruční smlouva se nevztahuje na zařízení, které bylo opraveno nebo vyměněno osobami/firmami, které nejsou autorizovány výrobcem. Záruční závazek výrobce se nevztahuje na zařízení, které je používáno nesprávně, bylo-li poškozeno vinou nesprávné údržby nebo nehod, nebo pokud s ním bylo zacházeno způsobem nespecifikovaným v manuálu, který je přiložen k dispenseru při dodání. Výrobce je rovněž zproštěn finanční odpovědnosti za zranění jakéhokoliv druhu, ke kterým může dojít v souvislosti s prodejem a opravou zařízení, a za zranění třetích stran spojených s jeho používáním. Česky Uživatelský manuál Dispenser golfových míčků Ultima - 4 -

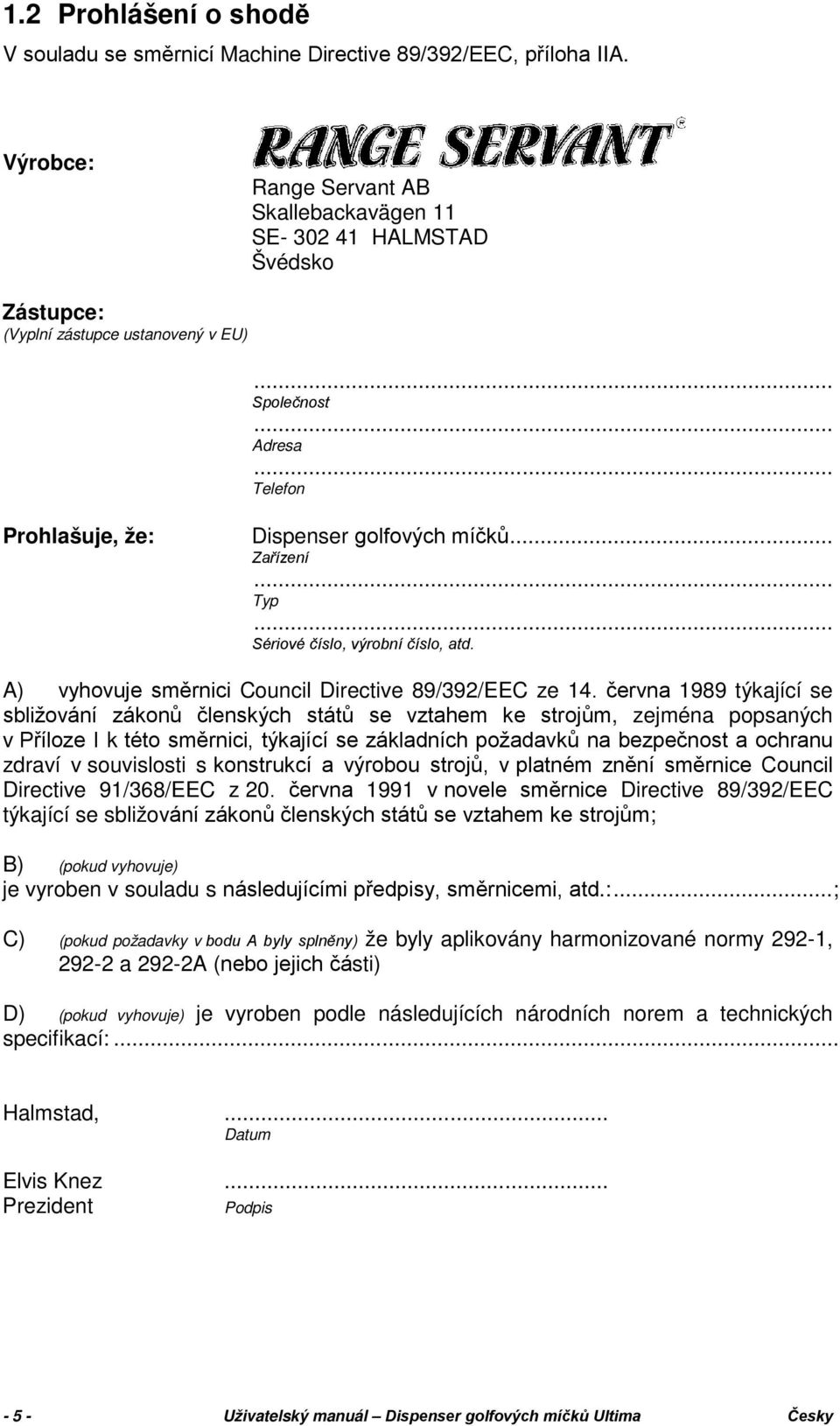

5 1.2 Prohlášení o shodě V souladu se směrnicí Machine Directive 89/392/EEC, příloha IIA. Výrobce: Range Servant AB Skallebackavägen 11 SE HALMSTAD Švédsko Zástupce: (Vyplní zástupce ustanovený v EU)... Společnost... Adresa... Telefon Prohlašuje, že: Dispenser golfových míčků... Zařízení... Typ... Sériové číslo, výrobní číslo, atd. A) vyhovuje směrnici Council Directive 89/392/EEC ze 14. června 1989 týkající se sbližování zákonů členských států se vztahem ke strojům, zejména popsaných v Příloze I k této směrnici, týkající se základních požadavků na bezpečnost a ochranu zdraví v souvislosti s konstrukcí a výrobou strojů, v platném znění směrnice Council Directive 91/368/EEC z 20. června 1991 v novele směrnice Directive 89/392/EEC týkající se sbližování zákonů členských států se vztahem ke strojům; B) (pokud vyhovuje) je vyroben v souladu s následujícími předpisy, směrnicemi, atd.:... ; C) (pokud požadavky v bodu A byly splněny) že byly aplikovány harmonizované normy 292-1, a 292-2A (nebo jejich části) D) (pokud vyhovuje) je vyroben podle následujících národních norem a technických specifikací:.... Halmstad,... Datum Elvis Knez... Prezident Podpis Uživatelský manuál Dispenser golfových míčků Ultima Česky

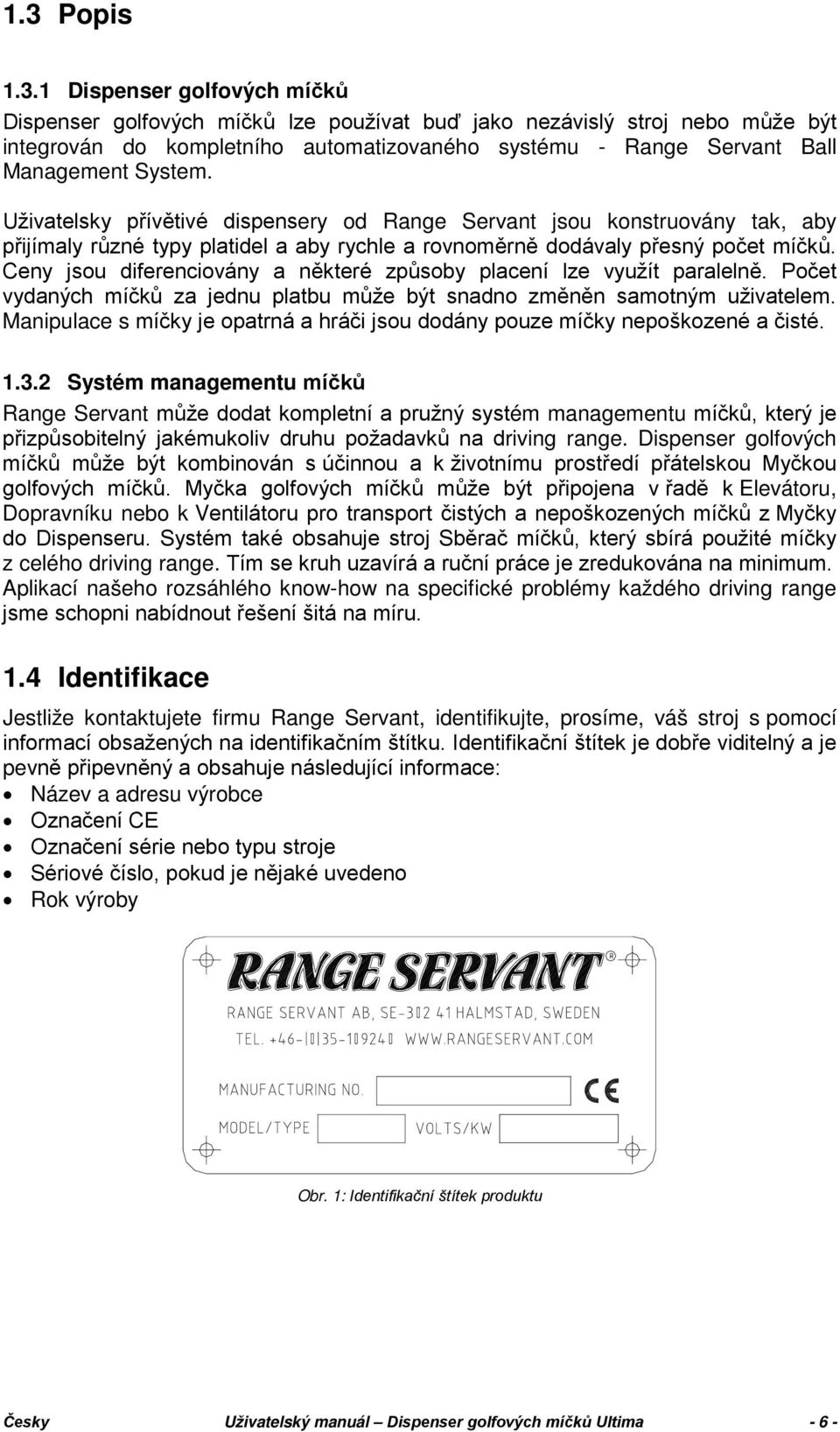

6 1.3 Popis Dispenser golfových míčků Dispenser golfových míčků lze používat buď jako nezávislý stroj nebo může být integrován do kompletního automatizovaného systému - Range Servant Ball Management System. Uživatelsky přívětivé dispensery od Range Servant jsou konstruovány tak, aby přijímaly různé typy platidel a aby rychle a rovnoměrně dodávaly přesný počet míčků. Ceny jsou diferenciovány a některé způsoby placení lze využít paralelně. Počet vydaných míčků za jednu platbu může být snadno změněn samotným uživatelem. Manipulace s míčky je opatrná a hráči jsou dodány pouze míčky nepoškozené a čisté Systém managementu míčků Range Servant může dodat kompletní a pružný systém managementu míčků, který je přizpůsobitelný jakémukoliv druhu požadavků na driving range. Dispenser golfových míčků může být kombinován s účinnou a k životnímu prostředí přátelskou Myčkou golfových míčků. Myčka golfových míčků může být připojena v řadě k Elevátoru, Dopravníku nebo k Ventilátoru pro transport čistých a nepoškozených míčků z Myčky do Dispenseru. Systém také obsahuje stroj Sběrač míčků, který sbírá použité míčky z celého driving range. Tím se kruh uzavírá a ruční práce je zredukována na minimum. Aplikací našeho rozsáhlého know-how na specifické problémy každého driving range jsme schopni nabídnout řešení šitá na míru. 1.4 Identifikace Jestliže kontaktujete firmu Range Servant, identifikujte, prosíme, váš stroj s pomocí informací obsažených na identifikačním štítku. Identifikační štítek je dobře viditelný a je pevně připevněný a obsahuje následující informace: Název a adresu výrobce Označení CE Označení série nebo typu stroje Sériové číslo, pokud je nějaké uvedeno Rok výroby Obr. 1: Identifikační štítek produktu Česky Uživatelský manuál Dispenser golfových míčků Ultima - 6 -

7 1.5 Technická specifikace Všeobecné Ultima-8 Ultima-12* Ultima-20* Ultima-45* Kapacita [míčky] Kapacita [míčky/hod] Nastavení [míčky/ platba] Rozměry: Výška [mm] /([in]) 1330 (52,4) 2056 (80, (80,9) 2056 (80,9) Výška s otevřeným víkem [mm] 1790 (70,5) /([in]) Šířka [mm] /([in]) 1012 (39,8) 1012 (39,8) 2022 (79,6) 2022 (79,6) Hloubka [mm] /([in]) 760 (29,9) 760 (29,9) 760 (29,2) 1520 (59,8) Hmotnost s míčky [kg] XX Hmotnost bez míčků [kg] Elektrický systém: Napájecí napětí [V, 50/60 Hz] 230/ / / /115 Ovládací napětí [V, DC] 12 a a a a 24 Příkon motoru posunu [W] 17,4 17,4 2x17,4 2x17,4 Provozní podmínky: Provozní teploty [ C] /([ F]) 2 až 50 (35 až 122) * Myčka míčků ani Elevátor nezahrnuty Obr. 2: Dispenser golfových míčků Ultima-8. Úroveň hluku přenášeného vzduchem byla měřena pro identický stroj při normálních provozních podmínkách. Hodnoty udávají úroveň akustického tlaku měřeného ve vzdálenosti 1 metru od boků stroje a 1,6 metru od podlahy nebo přístupové plošiny. Akustický tlak u stroje (db, Lin) XX XX XX XX Akustický tlak u stroje (db, A) XX XX XX XX Výrobce si vyhrazuje právo změnit jakékoliv detaily produktů bez předchozího upozornění. Patenty: AU , USA , CN , HK Patentové přihlášky: EUROPE , CA , SE Uživatelský manuál Dispenser golfových míčků Ultima Česky

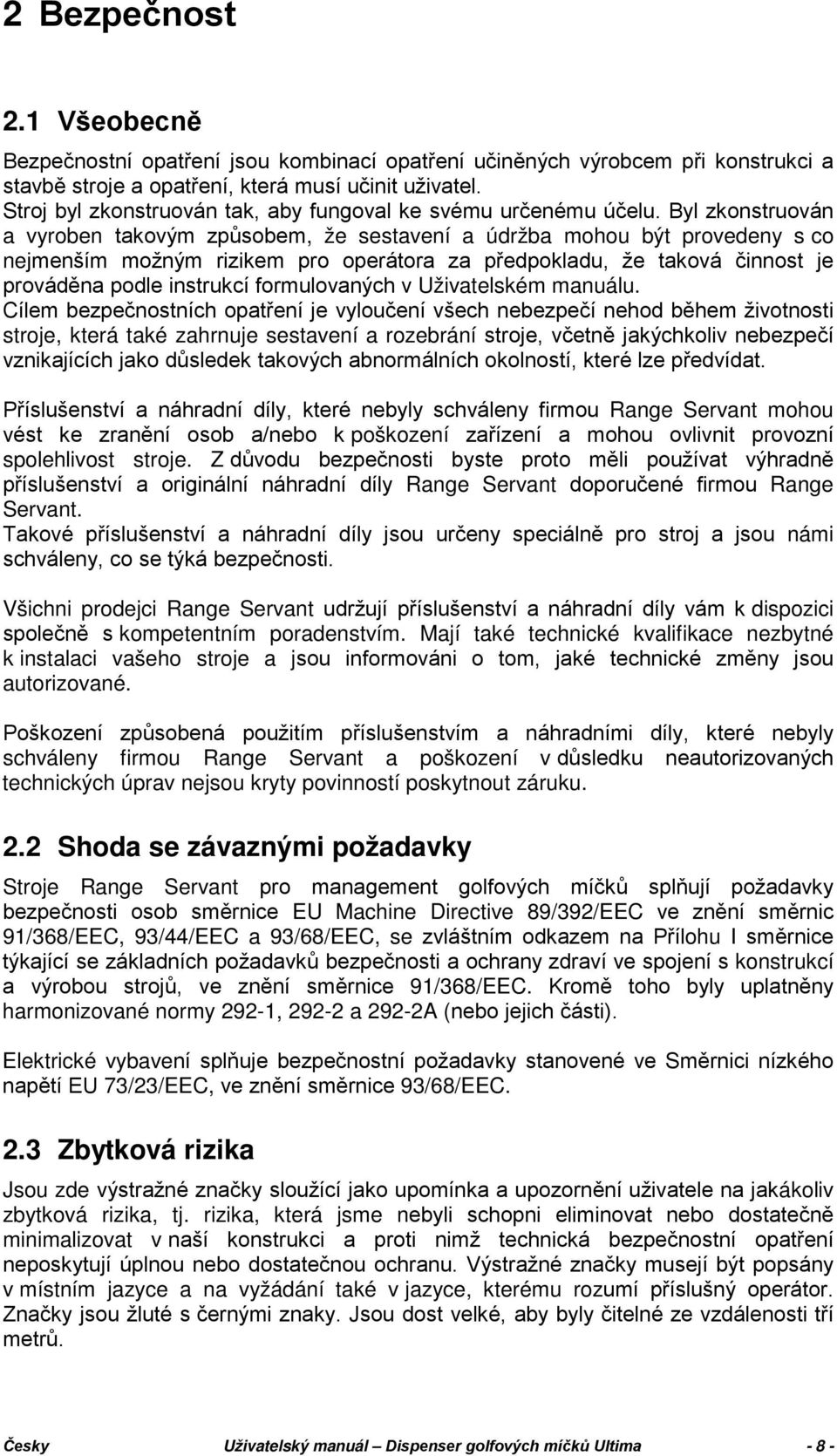

8 2 Bezpečnost 2.1 Všeobecně Bezpečnostní opatření jsou kombinací opatření učiněných výrobcem při konstrukci a stavbě stroje a opatření, která musí učinit uživatel. Stroj byl zkonstruován tak, aby fungoval ke svému určenému účelu. Byl zkonstruován a vyroben takovým způsobem, že sestavení a údržba mohou být provedeny s co nejmenším možným rizikem pro operátora za předpokladu, že taková činnost je prováděna podle instrukcí formulovaných v Uživatelském manuálu. Cílem bezpečnostních opatření je vyloučení všech nebezpečí nehod během životnosti stroje, která také zahrnuje sestavení a rozebrání stroje, včetně jakýchkoliv nebezpečí vznikajících jako důsledek takových abnormálních okolností, které lze předvídat. Příslušenství a náhradní díly, které nebyly schváleny firmou Range Servant mohou vést ke zranění osob a/nebo k poškození zařízení a mohou ovlivnit provozní spolehlivost stroje. Z důvodu bezpečnosti byste proto měli používat výhradně příslušenství a originální náhradní díly Range Servant doporučené firmou Range Servant. Takové příslušenství a náhradní díly jsou určeny speciálně pro stroj a jsou námi schváleny, co se týká bezpečnosti. Všichni prodejci Range Servant udržují příslušenství a náhradní díly vám k dispozici společně s kompetentním poradenstvím. Mají také technické kvalifikace nezbytné k instalaci vašeho stroje a jsou informováni o tom, jaké technické změny jsou autorizované. Poškození způsobená použitím příslušenstvím a náhradními díly, které nebyly schváleny firmou Range Servant a poškození v důsledku neautorizovaných technických úprav nejsou kryty povinností poskytnout záruku. 2.2 Shoda se závaznými požadavky Stroje Range Servant pro management golfových míčků splňují požadavky bezpečnosti osob směrnice EU Machine Directive 89/392/EEC ve znění směrnic 91/368/EEC, 93/44/EEC a 93/68/EEC, se zvláštním odkazem na Přílohu I směrnice týkající se základních požadavků bezpečnosti a ochrany zdraví ve spojení s konstrukcí a výrobou strojů, ve znění směrnice 91/368/EEC. Kromě toho byly uplatněny harmonizované normy 292-1, a 292-2A (nebo jejich části). Elektrické vybavení splňuje bezpečnostní požadavky stanovené ve Směrnici nízkého napětí EU 73/23/EEC, ve znění směrnice 93/68/EEC. 2.3 Zbytková rizika Jsou zde výstražné značky sloužící jako upomínka a upozornění uživatele na jakákoliv zbytková rizika, tj. rizika, která jsme nebyli schopni eliminovat nebo dostatečně minimalizovat v naší konstrukci a proti nimž technická bezpečnostní opatření neposkytují úplnou nebo dostatečnou ochranu. Výstražné značky musejí být popsány v místním jazyce a na vyžádání také v jazyce, kterému rozumí příslušný operátor. Značky jsou žluté s černými znaky. Jsou dost velké, aby byly čitelné ze vzdálenosti tří metrů. Česky Uživatelský manuál Dispenser golfových míčků Ultima - 8 -

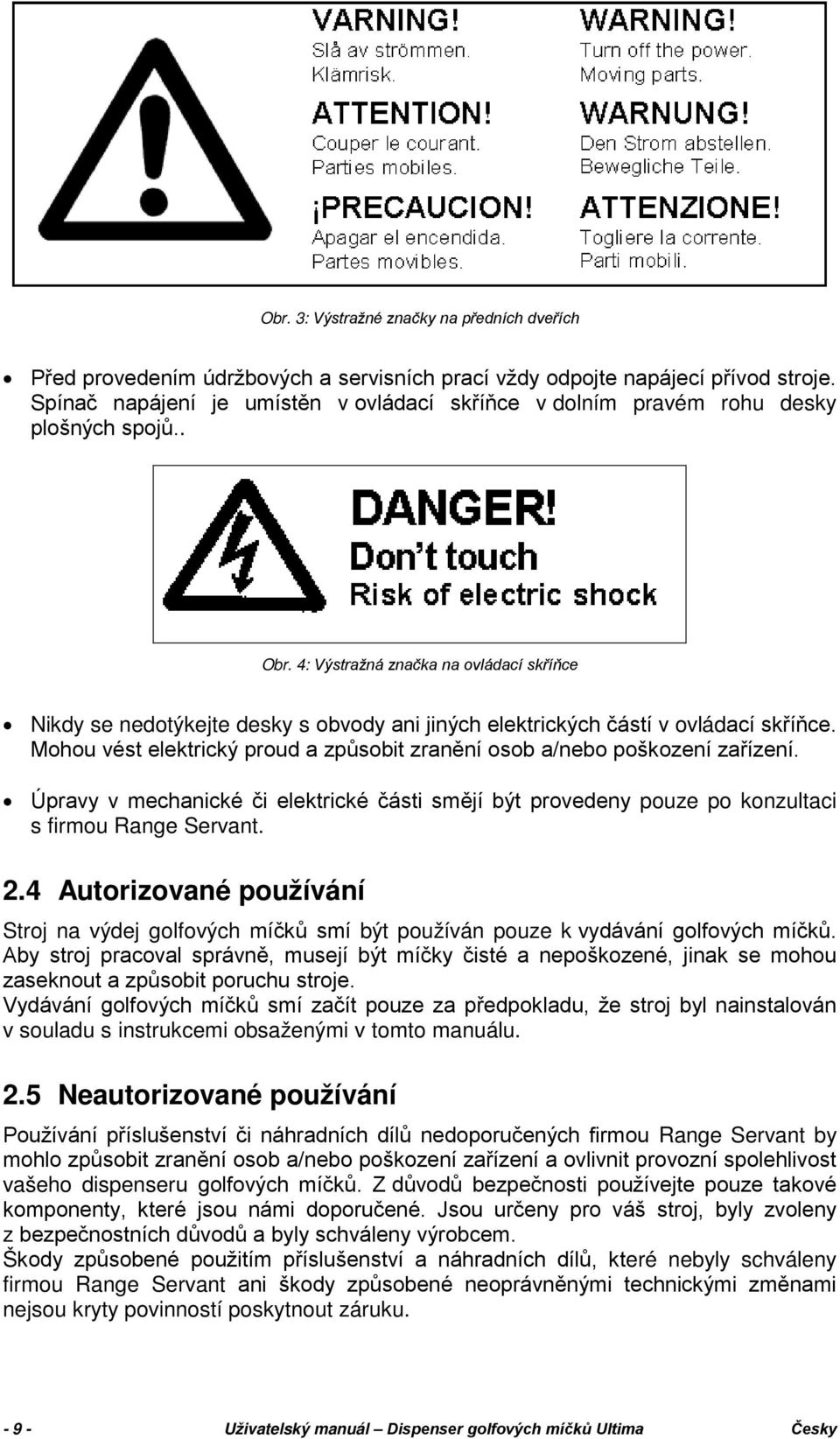

9 Obr. 3: Výstražné značky na předních dveřích Před provedením údržbových a servisních prací vždy odpojte napájecí přívod stroje. Spínač napájení je umístěn v ovládací skříňce v dolním pravém rohu desky plošných spojů.. Obr. 4: Výstražná značka na ovládací skříňce Nikdy se nedotýkejte desky s obvody ani jiných elektrických částí v ovládací skříňce. Mohou vést elektrický proud a způsobit zranění osob a/nebo poškození zařízení. Úpravy v mechanické či elektrické části smějí být provedeny pouze po konzultaci s firmou Range Servant. 2.4 Autorizované používání Stroj na výdej golfových míčků smí být používán pouze k vydávání golfových míčků. Aby stroj pracoval správně, musejí být míčky čisté a nepoškozené, jinak se mohou zaseknout a způsobit poruchu stroje. Vydávání golfových míčků smí začít pouze za předpokladu, že stroj byl nainstalován v souladu s instrukcemi obsaženými v tomto manuálu. 2.5 Neautorizované používání Používání příslušenství či náhradních dílů nedoporučených firmou Range Servant by mohlo způsobit zranění osob a/nebo poškození zařízení a ovlivnit provozní spolehlivost vašeho dispenseru golfových míčků. Z důvodů bezpečnosti používejte pouze takové komponenty, které jsou námi doporučené. Jsou určeny pro váš stroj, byly zvoleny z bezpečnostních důvodů a byly schváleny výrobcem. Škody způsobené použitím příslušenství a náhradních dílů, které nebyly schváleny firmou Range Servant ani škody způsobené neoprávněnými technickými změnami nejsou kryty povinností poskytnout záruku Uživatelský manuál Dispenser golfových míčků Ultima Česky

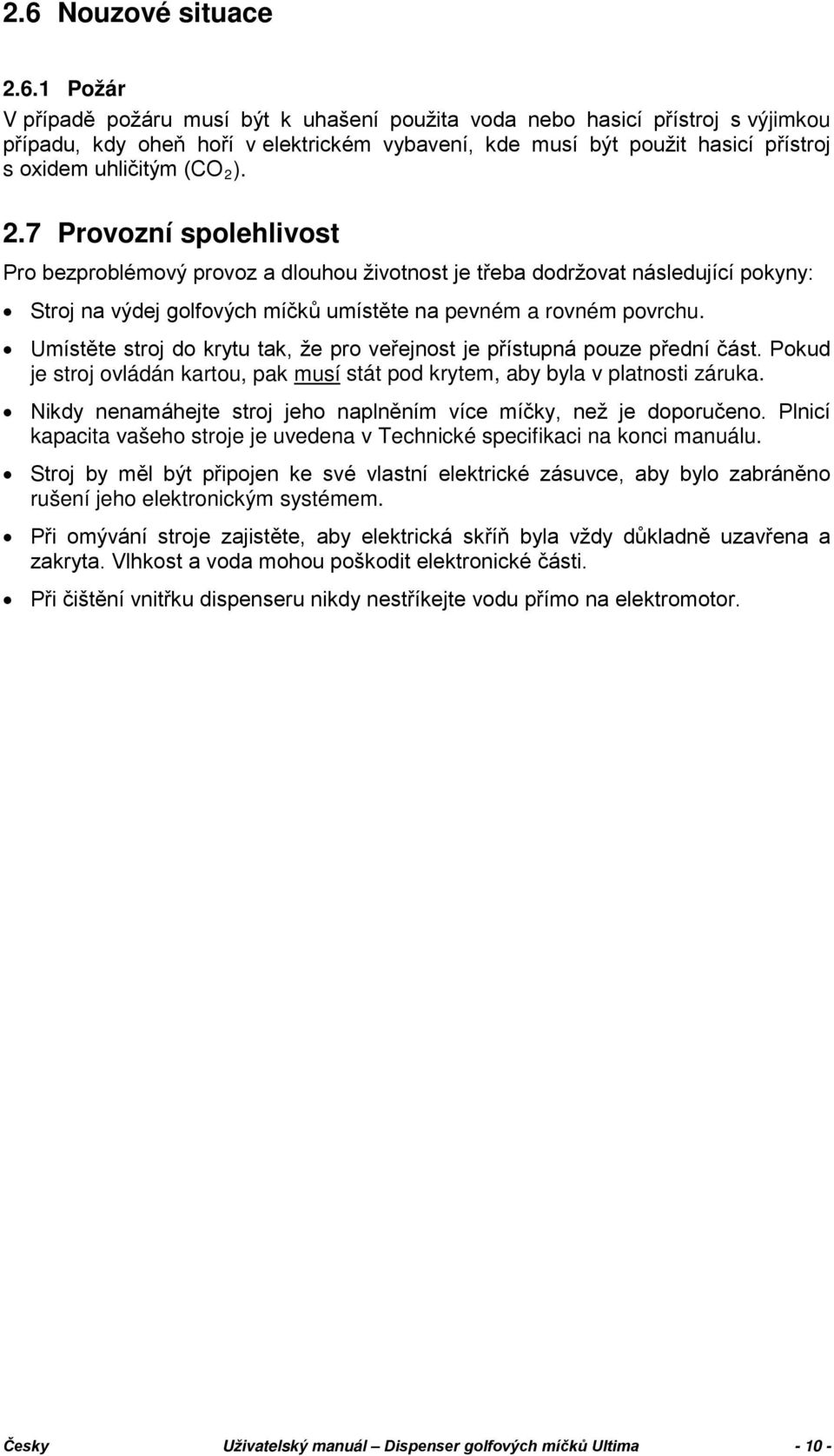

10 2.6 Nouzové situace Požár V případě požáru musí být k uhašení použita voda nebo hasicí přístroj s výjimkou případu, kdy oheň hoří v elektrickém vybavení, kde musí být použit hasicí přístroj s oxidem uhličitým (CO 2 ). 2.7 Provozní spolehlivost Pro bezproblémový provoz a dlouhou životnost je třeba dodržovat následující pokyny: Stroj na výdej golfových míčků umístěte na pevném a rovném povrchu. Umístěte stroj do krytu tak, že pro veřejnost je přístupná pouze přední část. Pokud je stroj ovládán kartou, pak musí stát pod krytem, aby byla v platnosti záruka. Nikdy nenamáhejte stroj jeho naplněním více míčky, než je doporučeno. Plnicí kapacita vašeho stroje je uvedena v Technické specifikaci na konci manuálu. Stroj by měl být připojen ke své vlastní elektrické zásuvce, aby bylo zabráněno rušení jeho elektronickým systémem. Při omývání stroje zajistěte, aby elektrická skříň byla vždy důkladně uzavřena a zakryta. Vlhkost a voda mohou poškodit elektronické části. Při čištění vnitřku dispenseru nikdy nestříkejte vodu přímo na elektromotor. Česky Uživatelský manuál Dispenser golfových míčků Ultima

11 3 Jak používat dispenser golfových míčků 3.1 Nezbytné kvalifikace Z důvodů komplexní konstrukce a činnosti stroje musí mít osoba provádějící servisní či údržbové práce nezbytné kvalifikace. Je vyžadováno, aby se tato osoba zúčastnila zaškolovacího kurzu ve formě úplného prostudování Uživatelského manuálu, následovaného písemným prohlášením skutečnosti, že jeho obsahu dobře porozuměla. Pokud tato osoba nebyla v práci déle než tři měsíce, školení musí být zopakováno. 3.2 Řídící systém BA-99 LO HI x 100 x 10 x P1 P2 P3 12V IN RXD TXD ND RESET ON R D - B FUSE ON WATER FUSE OFF I 0 DL DN DL DN IL IN SL SN L N Obr. 5: Řídící systém BA Úvod Systém BA-99 má tři platební kanály označené P1-P3 umožňující uživateli zvolit si mezi třemi různými počty míčků k výdeji v rozsahu Požadovaný počet se volí pomocí devíti otočných přepínačů umístěných nalevo od svorkovnice P1-P3. Více podrobností je uvedeno v následující kapitole Začínáme. Platby mohou být prováděny také během výdejního procesu a pak budou akumulovány. Zelená indikační LED označená ON svitem indikuje, že je zapnuto napájení a červená indikační LED označená DEP indikuje, že byla zaregistrována platba a že stroj je připraven k výdeji míčků. Systém je také vybaven malou kartou s obvody obsahující dvě indikační LED, zelenou a červenou, která poskytuje uživateli Uživatelský manuál Dispenser golfových míčků Ultima Česky

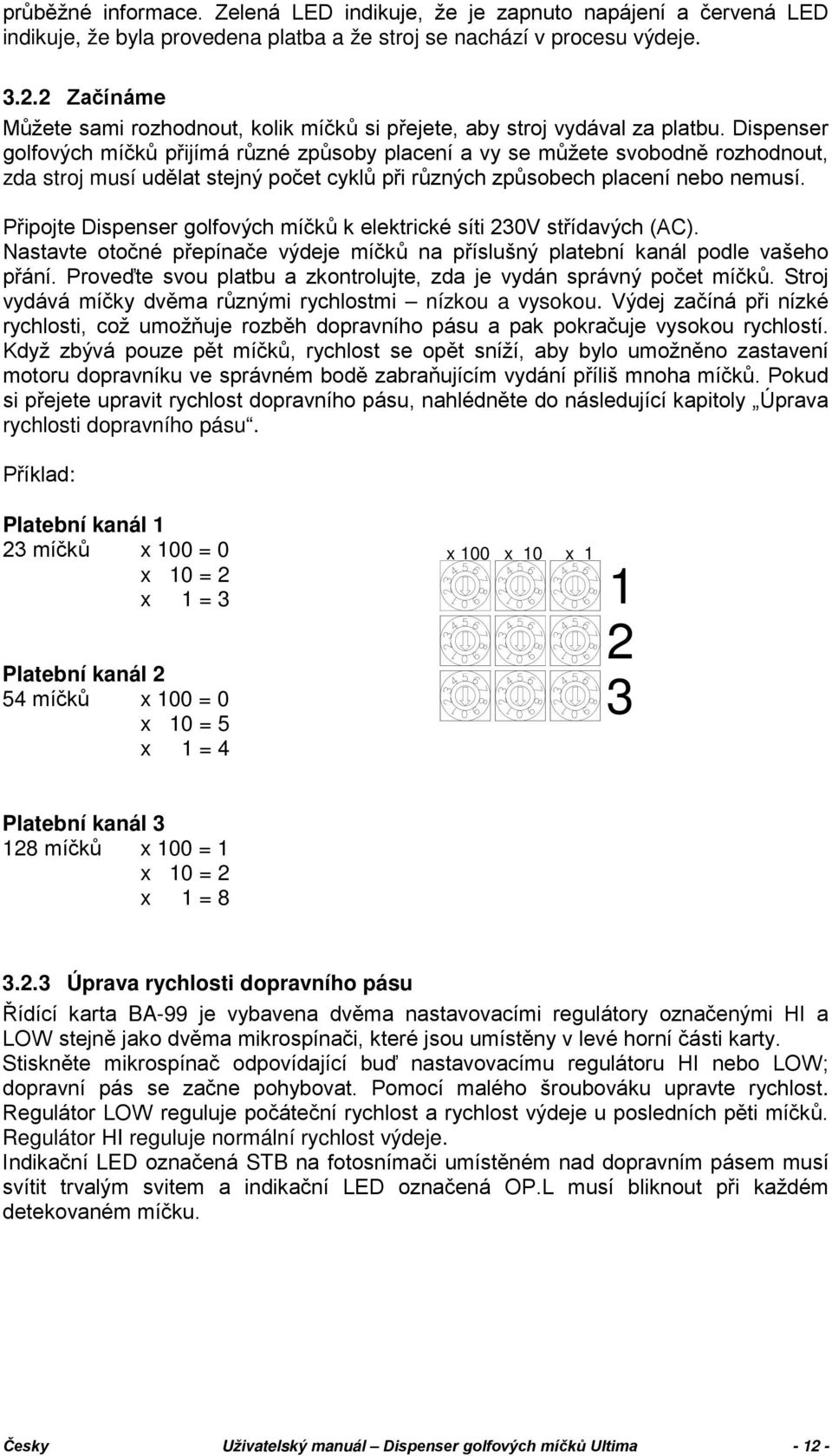

12 průběžné informace. Zelená LED indikuje, že je zapnuto napájení a červená LED indikuje, že byla provedena platba a že stroj se nachází v procesu výdeje Začínáme Můžete sami rozhodnout, kolik míčků si přejete, aby stroj vydával za platbu. Dispenser golfových míčků přijímá různé způsoby placení a vy se můžete svobodně rozhodnout, zda stroj musí udělat stejný počet cyklů při různých způsobech placení nebo nemusí. Připojte Dispenser golfových míčků k elektrické síti 230V střídavých (AC). Nastavte otočné přepínače výdeje míčků na příslušný platební kanál podle vašeho přání. Proveďte svou platbu a zkontrolujte, zda je vydán správný počet míčků. Stroj vydává míčky dvěma různými rychlostmi nízkou a vysokou. Výdej začíná při nízké rychlosti, což umožňuje rozběh dopravního pásu a pak pokračuje vysokou rychlostí. Když zbývá pouze pět míčků, rychlost se opět sníží, aby bylo umožněno zastavení motoru dopravníku ve správném bodě zabraňujícím vydání příliš mnoha míčků. Pokud si přejete upravit rychlost dopravního pásu, nahlédněte do následující kapitoly Úprava rychlosti dopravního pásu. Příklad: Platební kanál 1 23 míčků x 100 = 0 x 10 = 2 x 1 = 3 Platební kanál 2 54 míčků x 100 = 0 x 10 = 5 x 1 = 4 x 100 x 10 x Platební kanál míčků x 100 = 1 x 10 = 2 x 1 = Úprava rychlosti dopravního pásu Řídící karta BA-99 je vybavena dvěma nastavovacími regulátory označenými HI a LOW stejně jako dvěma mikrospínači, které jsou umístěny v levé horní části karty. Stiskněte mikrospínač odpovídající buď nastavovacímu regulátoru HI nebo LOW; dopravní pás se začne pohybovat. Pomocí malého šroubováku upravte rychlost. Regulátor LOW reguluje počáteční rychlost a rychlost výdeje u posledních pěti míčků. Regulátor HI reguluje normální rychlost výdeje. Indikační LED označená STB na fotosnímači umístěném nad dopravním pásem musí svítit trvalým svitem a indikační LED označená OP.L musí bliknout při každém detekovaném míčku. Česky Uživatelský manuál Dispenser golfových míčků Ultima

13 3.2.4 Nastavení fotosnímače Fotosnímač je komponent, který detekuje míčky a signalizuje řídícímu systému, že byl vydán správný počet míčků. Fotosnímač vydává červený signál indikující, že jsou detekovány míčky. Fotosnímač se nastavuje následujícím způsobem: Umístěte míček na nejvyšší bod dopravního pásu. Zajistěte, aby byl v rovině s fotosnímačem aby se paprsek červeného světla z fotosnímače dotýkal míčku ve výšce přibližně 2/3 výšky míčku. Pohybujte míčkem do stran, kontrolujte přitom, že dvě indikační LED fotosnímače STB a OP.L svítí trvalým svitem. Spusťte výdej a kontrolujte, zda indikační LED OP.L bliká při každém detekovaném míčku. STB = Indikační LED ( Stability ) indikuje, že odražené světlo je dostatečné pro detekci. OB.L = Indikační LED ( Operating ) indikuje, že je detekován objekt Uživatelský manuál Dispenser golfových míčků Ultima Česky

14 3.3 Způsoby placení a ceny Dispenser golfových míčků je vybaven ovládacím panelem, kde zákazník může vybrat požadovaný způsob platby. Panel obsahuje dvě indikační LED, otvory pro mince nebo žetony a slot pro magnetické karty nebo snímač lístků. Dispenser míčků je rovněž kompatibilní se softwarem Select.Lite. Select.Lite je úplný a uživatelsky přívětivý front-end pro správu a řízení systému managementu míčků. Způsoby placení dostupné pro Select.Lite jsou: karta Select Members (MiFare), čárový kód a žetony Žetony Range Servant Range Servant má 16 různých typů žetonů pro použití v mechanickém akceptoru žetonů Range Servant. Typy žetonů: RS- I to RS-IX, RS-A to RS-H Existují také dva typy žetonů pro použití v elektronických akceptorech mincí. Typy žetonů: RS-90, RS-91 RANE SERVANT RANE SERVANT RANE SERVANT RS-A RS-B RS-C RANE SERVANT RANE SERVANT RANE SERVANT RS-D RS-E RS-F RANE SERVANT RANE SERVANT RS- RS-H RS-I RS-II RS-III RS-IV Česky Uživatelský manuál Dispenser golfových míčků Ultima

15 RS-V RS-90 RS-91 RS-VII RS-VIII RS-IX Mechanický akceptor mincí Mechanický akceptor mincí pro jednu nebo dvě mince. Když je nainstalován akceptor pro dvě mince, zahrnuje to také takzvanou přídavnou obvodovou kartu. Tato karta umožňuje ceny vyšší, než je hodnota mince. přepínač switch Obrázek 7: DIP přepínače Přídavná obvodová karta (č ) obsahuje 8 dvoupolohových DIP přepínače označených DIP 1 a DIP 2 a dva kabelové kontakty. Vnitřní vztah mezi mincemi se nastavuje pomocí přepínačů DIP1 (přepínače 1-4). Minci s nejnižší hodnotou je vždy dána hodnota 1. Další nastavení určuje, kolikrát je mince 2 větší než mince 1. Vztah 1-2 (přepínač 2 v poloze ON) Vztah 1-5 (přepínače 13 v poloze ON) Vztah 1-10 (přepínače 24 v poloze ON) Reléový výstup (výstup impulzů 1 s) - DIP 1 přepínače 7 8 v poloze ON. Obrázek 6: Mechanický akceptor mincí Uživatelský manuál Dispenser golfových míčků Ultima Česky

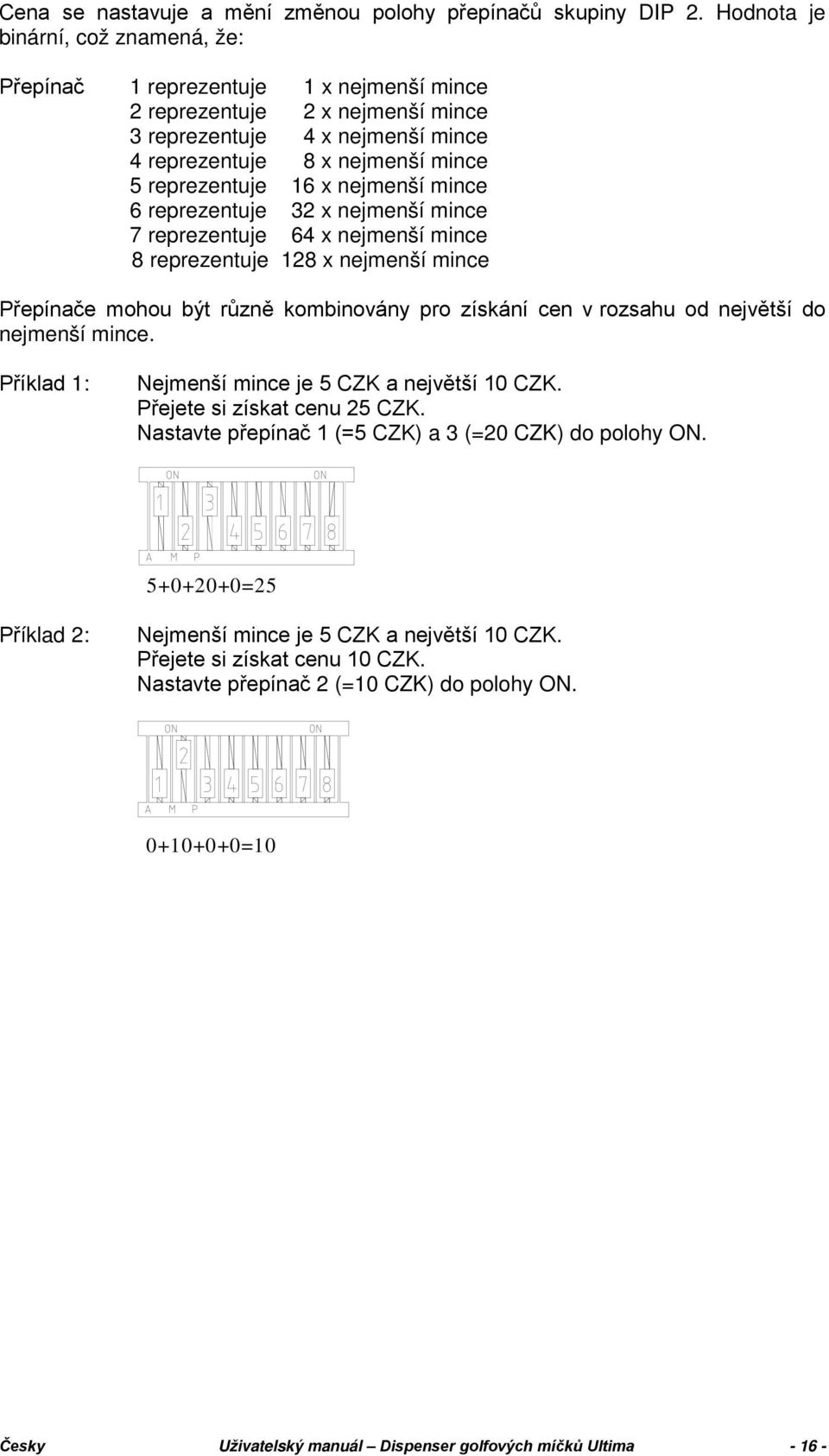

16 Cena se nastavuje a mění změnou polohy přepínačů skupiny DIP 2. Hodnota je binární, což znamená, že: Přepínač 1 reprezentuje 1 x nejmenší mince 2 reprezentuje 2 x nejmenší mince 3 reprezentuje 4 x nejmenší mince 4 reprezentuje 8 x nejmenší mince 5 reprezentuje 16 x nejmenší mince 6 reprezentuje 32 x nejmenší mince 7 reprezentuje 64 x nejmenší mince 8 reprezentuje 128 x nejmenší mince Přepínače mohou být různě kombinovány pro získání cen v rozsahu od největší do nejmenší mince. Příklad 1: Nejmenší mince je 5 CZK a největší 10 CZK. Přejete si získat cenu 25 CZK. Nastavte přepínač 1 (=5 CZK) a 3 (=20 CZK) do polohy ON =25 Příklad 2: Nejmenší mince je 5 CZK a největší 10 CZK. Přejete si získat cenu 10 CZK. Nastavte přepínač 2 (=10 CZK) do polohy ON =10 Česky Uživatelský manuál Dispenser golfových míčků Ultima

17 3.3.3 Elektronický akceptor mincí Cashflow 340 Elektronický akceptor mincí může být naprogramován až na dvanáct různých typů mincí nebo na deset typů mincí plus dva typy elektronických žetonů RS-90 and RS-91. (Od používán model Cashflow 340 od Mars ) switch přepínač Obrázek 9: DIP přepínače Elektronický akceptor mincí je vybaven 4 dvoupolohovými DIP přepínači, které se používají k nastavení cen a k blokování/povolení mincí. Obrázek 8: Elektronická kontrola mincí Cashflow Změna cen, blokování mincí, atd... Cashflow 340. Následující pokyny popisují, jak změnit ceny, zablokovat mince, atd. 1. Přerušte napájení jednotky akceptoru mincí. 2. Demontujte jednotku akceptoru mincí z jejího držáku a odstraňte ochranu interface jejím zatáhnutím směrem dolů. Namontujte jednotku akceptoru mincí zpět do jejího držáku. 3. Zapněte napájení jednotky akceptoru mincí. 4. Nastavte polohu přepínačů podle příslušné funkce. Pokud jsou přepínače již ve správné poloze, udělejte následující: Změňte polohu jednoho přepínače. Vypněte napájení a znovu ho zapněte. Přenastavte přepínač do správné polohy a stiskněte tlačítko navrácení mince. 5. Proveďte požadovanou funkci. 6. Znovu vypněte napájení jednotky akceptoru mincí a namontujte zpět ochranu interface. 7. Zapněte napájení Uživatelský manuál Dispenser golfových míčků Ultima Česky

18 Blokování mince 1. Přepněte přepínače 1-4, jak je zobrazeno na obrázku. 2. Stiskněte jednou tlačítko navrácení mince. 3. Vložte minci, kterou si přejete blokovat a zkontrolujte, zda je blokována. 4. Stiskněte jednou tlačítko navrácení mince. 5. Zkontrolujte, že nastavení bylo provedeno. Povolení mince 1. Přepněte přepínače 1-4, jak je zobrazeno na obrázku. 2. Stiskněte jednou tlačítko navrácení mince. 3. Vložte minci, kterou si přejete povolit a zkontrolujte, zda je akceptována. 4. Stiskněte jednou tlačítko navrácení mince. 5. Zkontrolujte, že nastavení bylo provedeno. Změna ceny 1. Přepněte přepínače 1-4, jak je zobrazeno na obrázku. 2. Stiskněte jednou tlačítko navrácení mince. 3. Vložte minci, jejíž cenu si přejete nastavit a zkontrolujte, zda je akceptována. 4. Stiskněte jednou tlačítko navrácení mince. 5. Zkontrolujte, že nastavení bylo provedeno.. Test výstupu mince 1. Přepněte přepínače 1-4, jak je zobrazeno na obrázku. 2. Stiskněte jednou tlačítko navrácení mince. 3. Zkontrolujte, že stroj spouští výdej. Česky Uživatelský manuál Dispenser golfových míčků Ultima

19 3.3.4 Ruční čtečka magnetických karet (EMC-30) Toto se provádí protažením magnetické karty čtečkou. Karty mohou být naprogramovány pro výdej jakéhokoliv počtu mezi 1 a 30 košíky. Čtečka karet je vybavena dvouciferným displejem, který zobrazuje počet košíků k výdeji, které zůstaly na kartě. V odstavci Čtečka magnetických karet EMC-30 najdete zapojovací schéma čtečky magnetických karet EMC-30. Protáhněte kartu snímačem směrem dolů, přičemž tmavý magnetický pásek je dále od vás a strana karty s proužkem je vlevo. Číslo, které se objevuje na displeji, zobrazuje počet košíků (včetně tohoto!), který můžete vydat ze stroje. Jestliže chcete pouze vědět, kolik košíků jste ponechali, stiskněte tlačítko na levé straně snímače, přičemž kartu protahujete skrze snímač. To nesníží počet ponechaných košíků, protože nebudou vydány žádné míčky. Chraňte magnetickou kartu. Neohýbejte ji a udržujte ji mimo dosah silných magnetických polí. Obrázek 10: EMC Uživatelský manuál Dispenser golfových míčků Ultima Česky

20 4 Konstrukce a funkce 4.1 Všeobecně Stroj je určen k použití jako dispenser golfových míčků. Skládá se ze zásobníku míčků a uvnitř je vybaven dvěma deskami ve dvou rovinách, aby bylo sníženo zatížení, a dále nosičem ve dně. Nosič se skládá z množství žlábků na míčky, rozmístěných jeden vedle druhého a končících nad dopravním pásem transportujícím míčky do výdejního okénka. Ve spojení s dopravním pásem je nainstalován fotosnímač, který počítá míčky transportované pásem. Všechny vnitřní povrchy jsou skloněny, takže míčky sestupují průběžně směrem dolů. Nižší rovina umožňuje vyřazení poškozených míčků a jejich zbytků. Všechny důležité části dispenseru golfových míčků jsou vyrobeny z nerezové oceli, oceli chráněné před korozí a z hliníku. Dispenser golfových míčků od Range Servant byl zkonstruován tak, aby majitelům driving range poskytoval dlouhodobý, spolehlivý, praktický a ekonomický systém managementu golfových míčků. Česky Uživatelský manuál Dispenser golfových míčků Ultima

21 4.1.1 Vnějšek stroje Obr. 11: Vnější pohled zpředu Poz. Popis 1 Dvířka ovládací skříňky 2 Zámky pro ovládací skříňku, přední dveře a víko 3 Závěs, zámek předních dveří a víko 4 Závěs, dvířka ovládací skříňky 5 Dolní přední panel 6 Přední inspekční dvířka 7 Okénko pro výdej míčků 8 Horní přední panel 9 Přední část krytu 10 Závěsy víka 11 Zadní část víka Uživatelský manuál Dispenser golfových míčků Ultima Česky

22 4.1.2 Vnitřek stroje Obr. 12: Vnitřek dispenseru golfových míčků Poz. Popis 1 Horní šikmá deska 2 Dolní šikmá deska 3 Levá deska nosiče 4 Pravá deska nosiče 5 Tlumič rázů 6 Nosič 7 Fotosnímač NPN 8 Motor dispenseru 9 Ovládací skříňka Česky Uživatelský manuál Dispenser golfových míčků Ultima

23 4.2 Popis komponentů Nosič Nejnižší rovina uvnitř dispenseru míčků je tvořena nosičem. Na vrchu nosiče je pohyblivá deska. Na jednom konci pohyblivé desky je žlab na míčky ve tvaru trychtýře, který ústí na dopravní pás, rozdělený do přihrádek. Dopravní pás běží mezi dolní a horní kladkou. Úhel dopravního pásu je navržen tak, že míčky se automaticky kutálejí z jedné přihrádky do druhé, až jsou všechny přihrádky naplněné míčky. Elektromotor dopravníku pohání horní kladku a tím i dopravní pás. Motor dopravníku je připojen k elektronickému řídícímu obvodu, jehož součástí je i fotosnímač umístěný vedle dopravního pásu, který počítá míčky procházející po pásu Způsoby placení Dispenser golfových míčků lze provozovat se žetony, mincemi a magnetickými kartami. Každý stroj může provozovat více než jeden platební systém současně, například kombinace žetonů/mincí nebo žetonů/mincí/karet. Počet vydaných míčků nemusí být nutně tentýž pro různé formy placení (viz příklady v kapitole 3.3.2). Níže si můžete přečíst, jak změnit cenu u mechanismu příjmu mincí, při ručním ovládání i s elektronickým systémem.. Cena za jednotku při použití mechanismu snímání karet je určena cenou karty a vaší volbou počtu míčků vydaných za jednu kartu. Karty mohou být naprogramovány k výdeji jakéhokoliv počtu mezi 1 a 30 košíky. Magnetické karty jsou naprogramovány firmou Range Servant Uživatelský manuál Dispenser golfových míčků Ultima Česky

24 5 Údržba 5.1 Všeobecně Range Servant bude poskytovat příslušenství a náhradní díly společně s odborným poradenstvím. Správně prováděná údržba minimalizuje poruchy a zajišťuje maximální životnost a spolehlivý provoz. Jakékoliv závady jsou zjištěny v raném stádiu, a proto se snadno opravují. Pravidelná údržba minimalizuje poruchy a výpadky zařízení. Následující pokyny pro údržbu se vztahují pouze k nejběžnějším problémům a jejich příčinám. 5.2 Periodická údržba 5.3 Intervaly údržby a instrukce k údržbě Intervaly údržby: 1. Po 300 provozních hodinách 2. Jednou za měsíc 3. Jednou za golfovou sezónu Intervaly údržby a instrukce k údržbě Vnějšek stroje 1.1 Promažte excentrický zámek, zámky víka a předních dveří a závěsy víka a předních dveří běžným mazacím olejem. 1.2 Promažte excentrický zámek, zámky víka a předních dveří a závěsy víka a předních dveří běžným mazacím olejem. X X 2 Vnitřek stroje: 2.1 Utáhněte upevňovací šrouby nosiče. X 2.2 Namažte spojovací rameno běžným mazacím olejem. X 2.3 Otřete fotosnímač, který počítá míčky. Fotosnímač je umístěn X nad dopravním pásem. Použijte kousek tkaniny navlhčené čistým lihem. 2.4 Pokud jsou na driving range používána chemická hnojiva, X doporučujeme, aby dispenser byl důkladně vyčištěn jednou za měsíc kvůli prevenci koroze vnitřních dílů stroje. Odpojte napájení stroje, otevřete přední dveře, odstraňte trávu a ostatní nečistoty a omyjte čistou vodou Vyprázdněte stroj, vyřaďte opotřebované a poškozené míčky, X kamínky a písek, atd. a vyčistěte vnitřek normální čistou vodou. (Nestříkejte vodu přímo na elektromotor.) 2.6 Vyčistěte a osušte žlab na míčky (umístěný za nosičem). X 2.7 Vyčistěte a osušte dopravní pás. X 3 Elektronické komponenty: Česky Uživatelský manuál Dispenser golfových míčků Ultima

25 3.1 Jestliže je stroj osazen čtečkou magnetických karet EMC-30, musí být čtečka čištěna. Navlhčete kousek tkaniny v denaturovaném lihu, omotejte jej kolem karty a kartu protáhněte čtečkou 5-10 krát. X Uživatelský manuál Dispenser golfových míčků Ultima Česky

26 5.4 Řešení potíží a opravy Třebaže provoz stroje je nejspolehlivější, z různých důvodů mohou vzniknout problémy. Pozor! Abyste zredukovali čas strávený řešením potíží, začněte vždy kontrolou, zda kabely a propojení jsou čisté a utažené. SYMPTOMY MOŽNÁ ZÁVADA OPRAVNÁ OPATŘENÍ Není připojeno napájení Připojte stroj k napájení. Spínač ON/OFF na desce s obvody Přepněte spínač do polohy ON. není v poloze ON Vadná pojistka na desce s obvody. Vyměňte pojistku(y) (2,5A/250V) Vadný platební kanál. Zkontrolujte napětí voltmetrem. Dispenser míčků se Napětí musí při aktivaci klesnout nerozbíhá z 5V stejnosměrných na 0V. Všechny platební kanály musejí být NO (v normálním stavu rozpojené). Jeden platební kanál je aktivní. Změřte napští platebního kanálu a zkontrolujte, zda u žádného kanálu Dispenser míčků vydává příliš mnoho míčků. Dispenser vydává příliš málo míčků. Fotosnímač není správně nastaven. Rychlost dopravního pásu není správně nastavena. není 0V. Nastavte fotosnímač podle pokynů (odstavec Nastavení fotosnímače ) Nastavte rychlost podle pokynů (odstavec Úprava rychlosti dopravního pásu ) Obr. 13: Řešení potíží u RS-Ultima 8, 12, 20, 45. Česky Uživatelský manuál Dispenser golfových míčků Ultima

27 SYMPTOMY MOŽNÁ ZÁVADA OPRAVNÁ OPATŘENÍ Zkontrolujte napětí voltmetrem. Napětí musí při aktivaci klesnout z 5V stejnosměrných na 0V Kontakty žetonové jednotky (=sepnuto). Spínač žetonové nespínají. jednotky musí být zapojen v poloze NO (v normálním stavu rozpojeno). Zkontrolujte, zda kabel žetonové jednotky není poškozený či vadný. Spínač (mechanického) akceptoru Viz výše pro spínač žetonové Dispenser míčků se nerozbíhá mincí nespíná. Výstup mincí u elektronické jednotky akceptoru mincí Cashflow 340 není aktivován. Aktivita čtečky magnetických karet EMC-30 se nezobrazuje na displeji. Indikace nákupů od EMC-30 se zobrazuje na displeji, ale zobrazené číslo se nemění a výdej se nespouští. jednotky. Aktivujte výstup mincí jednotky Cashflow (podle Změna ceny, blokování mincí, atd. ). Změřte napětí platebního kanálu voltmetrem. Napětí musí při aktivaci klesnout z 5V stejnosměrných na 0V. Zkontrolujte nastavení ceny. Na kartě nezbývají žádné výdeje. Vyzkoušejte novou kartu. Zkontrolujte, zda rezistor 33kOhm není vadný. Zkontrolujte, zda mechanický spínač jednotky čtečky není sepnutý. Obrázek 14 Řešení potíží u platebních kanálů 5.5 Funkční test Po údržbových či opravných pracích by měla být otestována činnost stroje vyzkoušením běhu při otevřených předních dveřích. Vložte minci/žeton nebo platební kartu a zkontrolujte, že vše pracuje k úplné spokojenosti Uživatelský manuál Dispenser golfových míčků Ultima Česky

28 6 Instalace 6.1 Tovární testování a konfigurace Dispensery golfových míčků jsou vždy před dodáním zákazníkovi otestovány a nakonfigurovány. Při té příležitosti se nastavují všechny parametry řídícího systému podle přání zákazníka. Naším cílem při provádění této finální zkoušky je ověření, že produkt odpovídá ve všech ohledech požadavkům stanoveným zákazníkem při objednání a dále vyloučení uvádění vadných produktů na trh. 6.2 Instalace dispenseru golfových míčků Pro bezproblémový provoz umístěte dispenser na pevném a rovném podkladě. Doporučujeme, aby stroj byl umístěn pod krytem a aby pouze přední část stroje byla přístupná veřejnosti. Pokud je stroj ovládán magnetickými kartami, musí stát pod krytem v souladu s ustanoveními záruky. Odstraňte klíčky přivázané v otvoru pro výdej míčků v předních dveřích. Klíčky jsou totožné a používají se k otevírání ovládací skříňky (viz šipka). Obr. 15: Umístění klíčků při dodání Česky Uživatelský manuál Dispenser golfových míčků Ultima

29 Uvnitř ovládací skříňky jsou další čtyři klíčky, všechny identické, které pasují ke krytu dispenseru míčků a k předním inspekčním dveřím. Obr. 16: Umístění klíčků v ovládací skříňce Otevřete kryt dispenseru míčků a vyjměte obal obsahující plastovou přihrádku, skluz míčků, žetony v množství objednaném pro stroj a případně další příslušenství. Umístěte plastovou přihrádku dovnitř ovládací skříňky tak, aby žetony padaly přímo do přihrádky. Pokud je stroj ovládaný mincemi i žetony, budou zde dvě přihrádky pro seřazení obou forem placení. Obr. 17: Umístění plastové sběrné přihrádky Přišroubujte skluz na míčky na místo nad otvorem v předních dveřích. Obr. 18: Montáž skluzu míčků Uživatelský manuál Dispenser golfových míčků Ultima Česky

30 Elektrický kabel je umístěn na dně stroje a je vytažen skrz otvor situovaný na straně nebo ve dně stroje. DŮLEŽITÉ! Nezapojujte kabel dříve, dokud stroj není připraven k provozu. Obr. 19:Umístění elektrických napájecích kabelů Česky Uživatelský manuál Dispenser golfových míčků Ultima

31 6.3 Instalace Připojovací schéma Aby byl zajištěn bezpečný a spolehlivý provoz, musí být řídící systém správně nainstalován a uzemněn a vybaven dobrou odolností proti elektronickému rušení Zapojovací schéma pro připojení BA-99 k dispenseru Nastavení low speed nízké adjustment rychlosti Nastavení high speed vysoké adjustment rychlosti LO HI x 100 x 10 x P1 P2 P3 C: Napájecí C: napětí Supply pro voltage fotosnímač photocell 0V OVDC ss (MODRÝ) (BLUE) IN: Signál z IN: fotosnímače Signal from photocell (ČERNÝ) (BLACK) : Napájecí napětí pro fotosnímač 12V ss (HNĚDÝ) : Supply voltage phtocell 12VDC (BROWN) 12V IN RXD TXD ND RESET ON R D P-1 DISPND P-1 ND ND Barvy Cable kabelů colours jsou are indicated uvedeny by takto: (COLOUR) (BARVA) R, D, jsou kontakty pro LED umístěné na panelu R, D, are the contacts for the LED s mounted in the do R: Napájení 230V střídavých zapnuto ( ON ), zelená LED (ZELENÝ) D: R: Probíhá Supply voltage výdej, 230VAC červená is LED ON, green (HNĚDÝ) LED (REEN) : D: Napájecí Dispensing napětí in progress, 12V ss redled pro obě (BROWN) indikační LED (ŽLUTÝ) : Supply voltage 12VDC to the LED s (YELLOW) : Napájecí napětí : Supply pro motor voltage dopravníku conveyor motor 12V 12 ss VDC (ČERVENÝ) (RED) -: Napájecí napětí -: Supply pro motor voltage dopravníku conveyor motor 0V ss 0 VDC (ČERNÝ) (BLACK) - B ON WATER OFF FUSE FUSE I 0 Legend: LED s Legenda k indikačním LED: RESET: Zeroing of microprocessor RESET: Nulování mikroprocesoru ON: ON: Napájení Supply voltage 230V 230VAC střídavých is ONje zapnuto DL DN DL DN IL IN SL SN L N DL: Motor vibrátoru 230V střídavých (HNĚDÝ) L: Napájecí napětí 230V střídavých (HNĚDÝ) DL: Vibrator motor 230 VAC (BROWN) DN: Motor vibrátoru 230V střídavých (MODRÝ) L: Supply N: Napájecí voltage 230VAC napětí (BROWN) 230V střídavých (MODRÝ) DN: Vibrator motor 230 VAC (BLUE) N: Supply voltage 230VAC (BLUE) Obrázek 20: Zapojovací schéma pro připojení dispenseru golfových míčků modelu RS-Ultima 8/12/20/ Uživatelský manuál Dispenser golfových míčků Ultima Česky

32 6.3.2 Připojení platebních systémů Akceptor žetonů LO HI x 100 x 10 x P1 P2 P3 BÍLÝ WHITE HNĚDÝ BROWN IN 12V IN RXD TXD ND RESET ON R D - B FUSE ON WATER FUSE OFF DL DN DL DN IL IN SL SN L N I 0 Obrázek 21:Připojení akceptoru žetonů Range Servant. Mikrospínač akceptoru žetonů je třeba zapojit do polohy NO (v normálním stavu rozpojeno). Česky Uživatelský manuál Dispenser golfových míčků Ultima

33 ON ON Mechanický akceptor mincí Mechanický akceptor mincí je zapojen podle téhož schématu jako akceptor žetonů (viz výše Akceptor žetonů ). LO HI x 100 x 10 x P1 P2 P3 BÍLÝ WHITE HNĚDÝ BROWN 12V IN RXD TXD ND RESET ON R D - B FUSE ON WATER FUSE OFF I 0 DL DN DL DN IL IN SL SN L N Obrázek 22: Připojení mechanického akceptoru mincí (1 mince) Mechanický akceptor mincí s přídavnou deskou plošných spojů LO HI x 100 x 10 x P1 P2 P3 černý black černý black černý black černý black DP DP1 12V IN RXD TXD ND RESET ON R D P1 - C NONC P2 - B FUSE ON I WATER FUSE 0 OFF DL DN DL DN IL IN SL SN L N černý black černý black černý black černý black černý black Obrázek 23: Připojení mechanického akceptoru mincí (2 mince) přídavná deska plošných spojů Uživatelský manuál Dispenser golfových míčků Ultima Česky

34 Elektronický akceptor mincí (Mars Cashflow 340) LO HI x 100 x 10 x P1 P2 P3 zelený green hnědý braun bílý white žlutý yellow IN 12V IN RXD TXD ND RESET ON R D - B ON WATER OFF FUSE FUSE DL DN DL DN IL IN SL SN L N I 0 Obrázek 24: Připojení akceptoru mincí Mars Cashflow 340. Elektronický akceptor Cashflow 340 je sčítač naprogramovaný tak, aby vyslal signál, který zajistí, že řídící systém dispenseru míčků spustí výdej míčků, když je dosaženo interně přednastavené ceny. Lze naprogramovat dvanáct různých typů mincí/žetonů. Česky Uživatelský manuál Dispenser golfových míčků Ultima

35 Čtečka magnetických karet EMC-30 LO HI x 100 x 10 x P1 P2 P3 bílý white hnědý braun B C NC NO ND 0V 230V 12V IN RXD TXD ND RESET ON R D 30 - B FUSE ON WATER FUSE OFF I 0 DL DN DL DN IL IN SL SN L N zelenožlutý yellow/green modrý blue černý black hnědý brown Obrázek 25: Připojení čtečky karet EMC-30. Čtečka karet používá předprogramované magnetické karty, které mohou být naprogramovány až na 30 nákupů. Magnetické karty budou programovány firmou Range Servant Uživatelský manuál Dispenser golfových míčků Ultima Česky

36 Počítadlo V 0V COUNT RESET 20HZ ENABLE COUNT EXT. 2KHZ RESET BÍLÝ WHITE HNĚDÝ BROWN Počítá Counts počet the number míčků, které of balls byly that vydány are dispensed LO HI 12V IN RXD TXD ND x 100 x 10 x 1 RESET ON P1 P2 P3 R D BÍLÝ HNĚDÝ V 0V COUNT RESET 20HZ ENABLE COUNT EXT. 2KHZ RESET Počítá Counts počet the number plateb v of platebním payments kanálu on payment P1 channel P V COUNT 20HZ 0V RESET ENABLE COUNT 2KHZ EXT. RESET BÍLÝ WHITE HNĚDÝ BROWN Počítá Counts celkový the total počet amount výdejů of dispenses - B FUSE ON WATER FUSE OFF I 0 DL DN DL DN IL IN SL SN L N Obrázek 26 Připojení počítadla Kabely POZOR! Bez předchozího souhlasu firmy Range Servant nesmějí být vyměňovány žádné kabely Specifikace kabelů Jednotka Přívod napájení Motor (dispenseru) Fotosnímač Typ kabelu RKK 3x0.75mm 2 RKK 2x1mm LIYY 4x0.22mm Napájení Všechny stroje lze napájet ze sítě 230/115 V střídavých /-10% 50-60Hz. Česky Uživatelský manuál Dispenser golfových míčků Ultima

37 7 Náhradní díly V této kapitole najdete podrobné obrázky dispenseru golfových míčků zobrazující umístění různých náhradních dílů. Tabulky doprovázející obrázky obsahují informace o číslech náhradních dílů, o označení a o počtech jednotlivých náhradních dílů obsažených v jednotlivých modelech stroje. ( )= Doplňkové příslušenství je označeno závorkou u údaje reprezentujícího množství. - = Alternativní označení symbolem - záleží na zákazníkově výběru zařízení. 7.1 Vnějšek Obr. 27: Přední pohled Poz. Č. dílu Popis Ultima-8 Ultima-12 Ultima-20 Ultima Dvířka ovládací skříňky Zámek pro ovládací skříňku, přední kontrolní dvířka a víko Závěs, zámek předních dvířek a víko Závěs, dvířka ovládací skříňky DJM 1505 Dolní přední panel DJM 1506 Přední kontrolní dvířka Skluz míčků DJM 1504 Horní přední panel Přední část víka Závěsy víka Zadní část víka Uživatelský manuál Dispenser golfových míčků Ultima Česky

38 7.2 Ovládací skříňka Obr. 28: Ovládací skříňka Poz. Č. dílu Popis Ultima-8/12 Ultima-20/45* Sběrná přihrádka na žetony, 1 1 malá Sběrná přihrádka na žetony, (1) (1) velká Monitor žetonů Náhradní klíče Deska s plošnými spoji BA Monitor mincí Slot na žetony Zámek Závěs, dvířka ovládací skříňky Dvířka ovládací skříňky 1 1 () Doplňkové vybavení je v závorkách Česky Uživatelský manuál Dispenser golfových míčků Ultima

39 Obr. 29: Ovládací skříňka, čtečka magnetických karet a mechanický akceptor mincí Dvířka ovládací skříňka s mechanickým akceptorem mincí Poz. Č. dílu Popis Ultima-8/12 Ultima-20/45* 1 OKA0000 Mechanický akceptor mincí (1) (1) Zámek Slot pro žetony použitého typu Čtečka magnetických karet EMC-30 (1) (1) () Doplňkové vybavení je v závorkách * počet na jednu stranu Obrázek 30: Ovládací skříňka, slot na žetony, čtečka magnetických karet a elektronický akceptor mincí Dvířka ovládací skříňky s elektronickým akceptorem mincí Poz. Č. dílu Popis Ultima-8/12 Ultima-20/45* Elektronický akceptor mincí (1) (1) Zámek Slot pro žetony použitého typu Čtečka magnetických karet EMC-30 (1) (1) () Doplňkové vybavení je v závorkách * počet na jednu stranu Uživatelský manuál Dispenser golfových míčků Ultima Česky

40 Obrázek 31: Vnitřní strana dvířek ovládací skříňky s mechanickým akceptorem mincí Vnitřní strana dvířek ovládací skříňky s mechanickým akceptorem mincí Poz. Č. dílu Popis Ultima-8/12 Ultima-20/45* Zámek úplný (1) (1) Obvodová deska 1/5, mechanismus na 2 (1) (1) mince Obvodová deska 1/2, mechanismus na (1) (1) 2 mince Otvor pro žeton a 1 minci (1) (1) Otvor pro žeton a 2 mince (1) (1) Mikrospínače (1) (1) Akceptor mincí, 1 mince (1) (1) Akceptor mincí, 2 mince (1) (1) Obvodová deska s LED () Doplňkové vybavení je v závorkách * počet na jednu stranu Česky Uživatelský manuál Dispenser golfových míčků Ultima

41 Obrázek 32: Vnitřní strana dveří ovládací skříňky s elektronickým akceptorem mincí Vnitřní strana dveří ovládací skříňky s elektronickým akceptorem mincí Poz. Č. dílu Popis Ultima-8/12 Ultima-20/45* Zámek úplný Obvodová karta 1/5, mechanismus pro 2 (1) (1) mince Obvodová karta 1/2, mechanismus pro (1) (1) 2 mince Elektronický akceptor mincí, Cashflow (1) (1) Obvodová karta s indikačními LED, LED () Doplňkové vybavení je v závorkách * počet na jednu stranu Uživatelský manuál Dispenser golfových míčků Ultima Česky

42 Obrázek 33: Vnitřek ovládací skříňky, čtečka karet EMC Vnitřek ovládací skříňky, čtečka karet EMC-30 Poz. Č. dílu Popis Ultima-8/12 Ultima-20/45* Šroubky (2) (2) Čtečka karet (1) (1) Obvodová deska BA-99 (1) (1) Pojistka (2,5A/250V) (2) (2) Kabelový žlab (1) (1) Držák mikrospínače (1) (1) Mikrospínač úplný (1) (1) Žetonový mechanismus (1) (1) () Doplňkové vybavení je v závorkách * počet na jednu stranu Česky Uživatelský manuál Dispenser golfových míčků Ultima

43 7.3 Vnitřek Obrázek 34: Průřez Poz. Č. dílu Popis Ultima-8 Ultima-12 Ultima-20 Ultima Horní šikmá deska Dolní šikmá deska DJM0033 Levá deska nosiče DJM0034 Pravá deska nosiče DJA0004 Tlumič rázů DJM0057 Spojovací rameno Fotosnímač, počítadlo DJA0003 Motor Ovládací skříňka DJM0080 Skluz míčků Uživatelský manuál Dispenser golfových míčků Ultima Česky

44 7.3.1 Nosič Obrázek 35: Pohled na nosič otevřenými předními dveřmi Poz. Č. dílu Popis Ultima-8 Ultima-12 Ultima-20 Ultima-45 1 DJM0054 Osa kladky dopravního pásu DJM0055 Upínací šroub DJA0006 Dopravní pás DJA0003 Motor dopravníku DJM0048 Kladka dopravního pásu DJM0029 Kladka dopravního pásu Česky Uživatelský manuál Dispenser golfových míčků Ultima

45 8 Prodejci a zástupci Následující seznam obsahuje všechny potřebné informace týkající se zástupce firmy Range Servant nejbližšího k vašemu bydlišti/sídlu. Seznam je průběžně aktualizován na naší domovské stránce Centrála Švédsko Range Servant AB Skallebackavägen HALMSTAD Telefon: Fax: sales@rangeservant.com 8.2 Váš obchodní zástupce Uživatelský manuál Dispenser golfových míčků Ultima Česky
