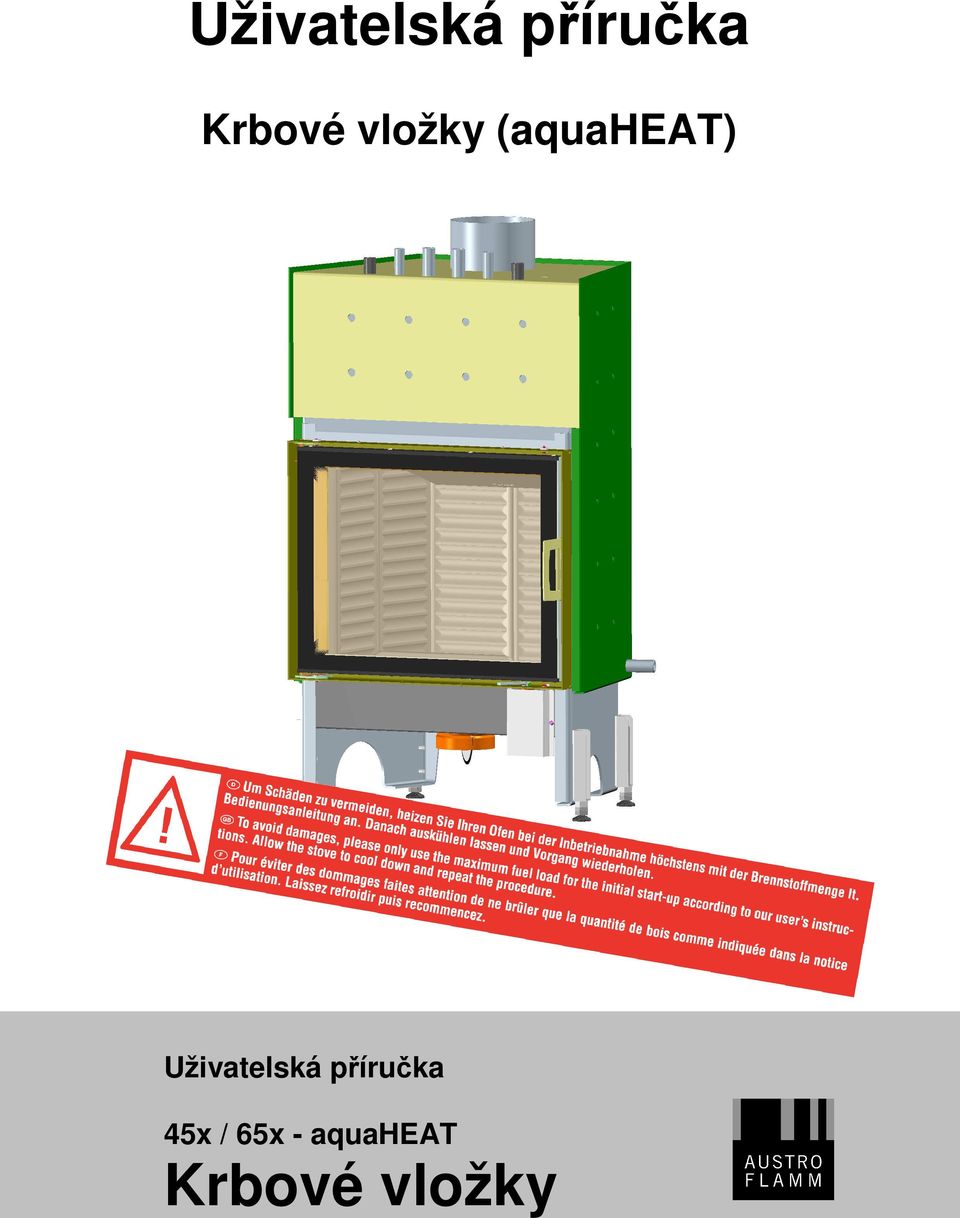

1 Uživatelská příručka Krbové vložky (aquaheat) Uživatelská příručka 45x / 65x - aquaheat Krbové vložky 1

2 Obsah Předmluva... 2 Typy krbových vložek... 2 Předpisy a směrnice... 3 Bezpečnostní pokyny... 3 Funkční prvky... 3 Symboly ovládacích prvků / obsluha... 3 Dřevo jako palivo... 4 Zvláštní pokyny... 4 Přívod vzduchu k zařízení... 4 První uvední do provozu... 5 Roztopení... 5 Topení v přechodné době... 6 Údržba... 6 Chování při požáru v komínu... 6 Vyzdívka topeniště... 6 Co, když...?... 6 Které údaje potřebuje Váš krbař?... 7 Záruční podmínky Předmluva Rozhodli jste se pro vysoce kvalitní krbovou vložku velmi děkujeme za Vaši důvěru. Správné zacházení a údržba (podle tohoto návodu) jsou pro bezvadný provoz a dlouhou životnost nezbytné. Proto si prosím tento návod přečtěte velmi pozorně. 2. Typy krbových vložek V tomto návodu na obsluhu budou popisovány funkce následujících krbových vložek: 45x51 65x51 Šířka: Provedení dvířek a výšky: - rovné / 51 - rovné / 51 Rozměry v cm 2

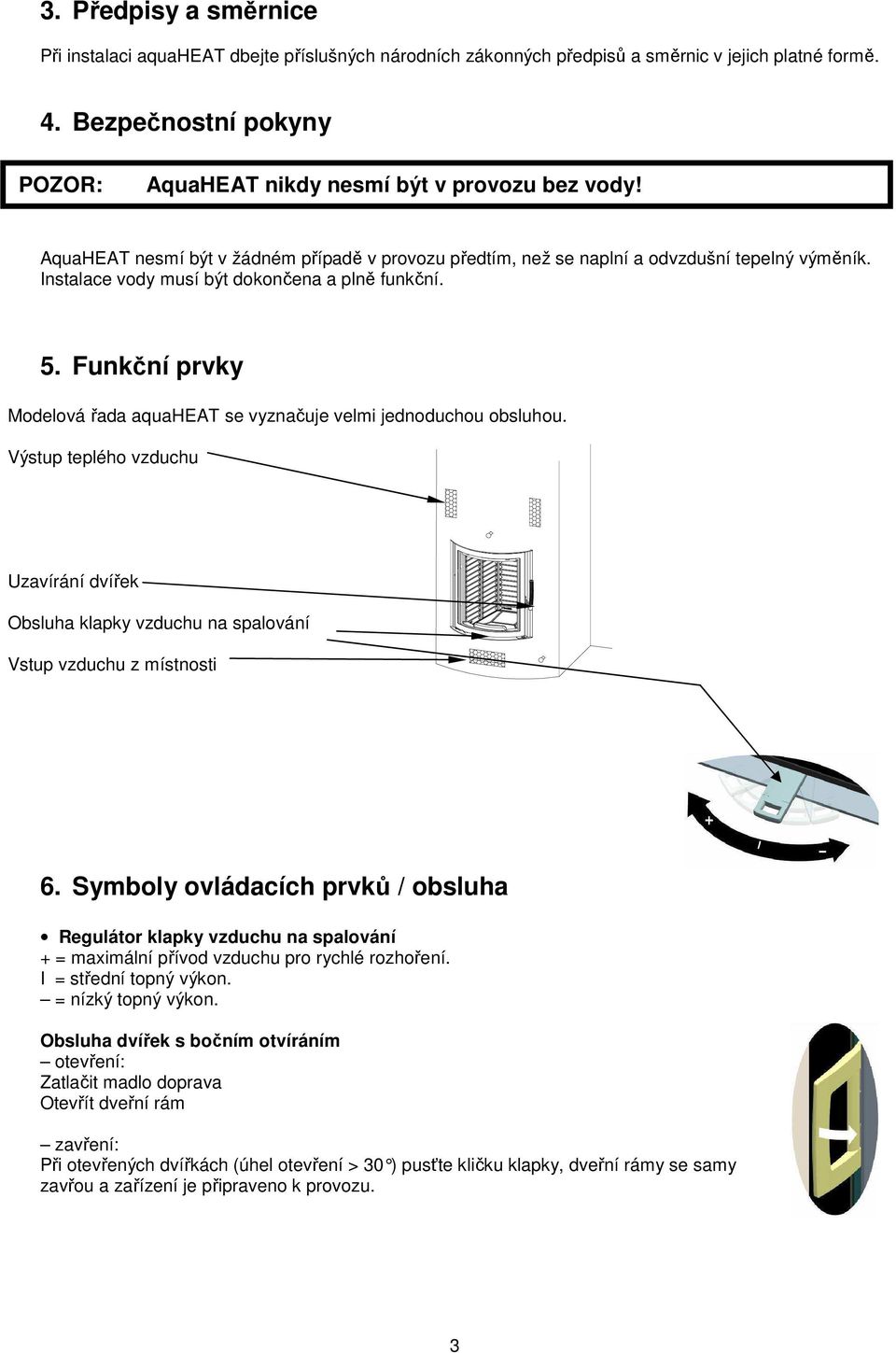

3 3. Předpisy a směrnice Při instalaci aquaheat dbejte příslušných národních zákonných předpisů a směrnic v jejich platné formě. 4. Bezpečnostní pokyny POZOR: AquaHEAT nikdy nesmí být v provozu bez vody! AquaHEAT nesmí být v žádném případě v provozu předtím, než se naplní a odvzdušní tepelný výměník. Instalace vody musí být dokončena a plně funkční. 5. Funkční prvky Modelová řada aquaheat se vyznačuje velmi jednoduchou obsluhou. Výstup teplého vzduchu Uzavírání dvířek Obsluha klapky vzduchu na spalování Vstup vzduchu z místnosti 6. Symboly ovládacích prvků / obsluha Regulátor klapky vzduchu na spalování + = maximální přívod vzduchu pro rychlé rozhoření. I = střední topný výkon. = nízký topný výkon. Obsluha dvířek s bočním otvíráním otevření: Zatlačit madlo doprava Otevřít dveřní rám zavření: Při otevřených dvířkách (úhel otevření > 30 ) pusťte kličku klapky, dveřní rámy se samy zavřou a zařízení je připraveno k provozu. 3

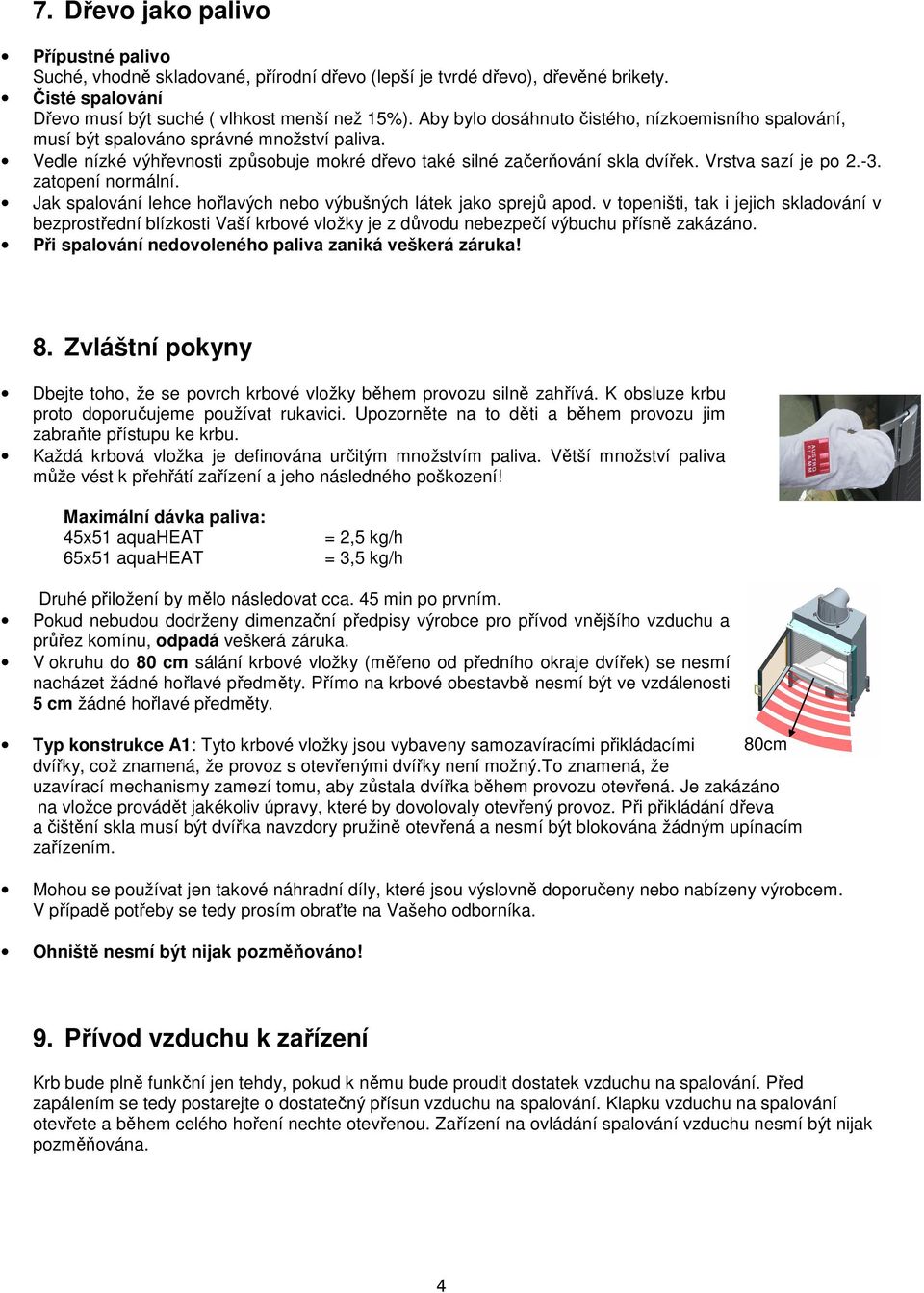

4 7. Dřevo jako palivo Přípustné palivo Suché, vhodně skladované, přírodní dřevo (lepší je tvrdé dřevo), dřevěné brikety. Čisté spalování Dřevo musí být suché ( vlhkost menší než 15%). Aby bylo dosáhnuto čistého, nízkoemisního spalování, musí být spalováno správné množství paliva. Vedle nízké výhřevnosti způsobuje mokré dřevo také silné začerňování skla dvířek. Vrstva sazí je po zatopení normální. Jak spalování lehce hořlavých nebo výbušných látek jako sprejů apod. v topeništi, tak i jejich skladování v bezprostřední blízkosti Vaší krbové vložky je z důvodu nebezpečí výbuchu přísně zakázáno. Při spalování nedovoleného paliva zaniká veškerá záruka! 8. Zvláštní pokyny Dbejte toho, že se povrch krbové vložky během provozu silně zahřívá. K obsluze krbu proto doporučujeme používat rukavici. Upozorněte na to děti a během provozu jim zabraňte přístupu ke krbu. Každá krbová vložka je definována určitým množstvím paliva. Větší množství paliva může vést k přehřátí zařízení a jeho následného poškození! Maximální dávka paliva: 45x51 aquaheat 65x51 aquaheat = 2,5 kg/h = 3,5 kg/h Druhé přiložení by mělo následovat cca. 45 min po prvním. Pokud nebudou dodrženy dimenzační předpisy výrobce pro přívod vnějšího vzduchu a průřez komínu, odpadá veškerá záruka. V okruhu do 80 cm sálání krbové vložky (měřeno od předního okraje dvířek) se nesmí nacházet žádné hořlavé předměty. Přímo na krbové obestavbě nesmí být ve vzdálenosti 5 cm žádné hořlavé předměty. Typ konstrukce A1: Tyto krbové vložky jsou vybaveny samozavíracími přikládacími dvířky, což znamená, že provoz s otevřenými dvířky není možný.to znamená, že 80cm uzavírací mechanismy zamezí tomu, aby zůstala dvířka během provozu otevřená. Je zakázáno na vložce provádět jakékoliv úpravy, které by dovolovaly otevřený provoz. Při přikládání dřeva a čištění skla musí být dvířka navzdory pružině otevřená a nesmí být blokována žádným upínacím zařízením. Mohou se používat jen takové náhradní díly, které jsou výslovně doporučeny nebo nabízeny výrobcem. V případě potřeby se tedy prosím obraťte na Vašeho odborníka. Ohniště nesmí být nijak pozměňováno! 9. Přívod vzduchu k zařízení Krb bude plně funkční jen tehdy, pokud k němu bude proudit dostatek vzduchu na spalování. Před zapálením se tedy postarejte o dostatečný přísun vzduchu na spalování. Klapku vzduchu na spalování otevřete a během celého hoření nechte otevřenou. Zařízení na ovládání spalování vzduchu nesmí být nijak pozměňována. 4

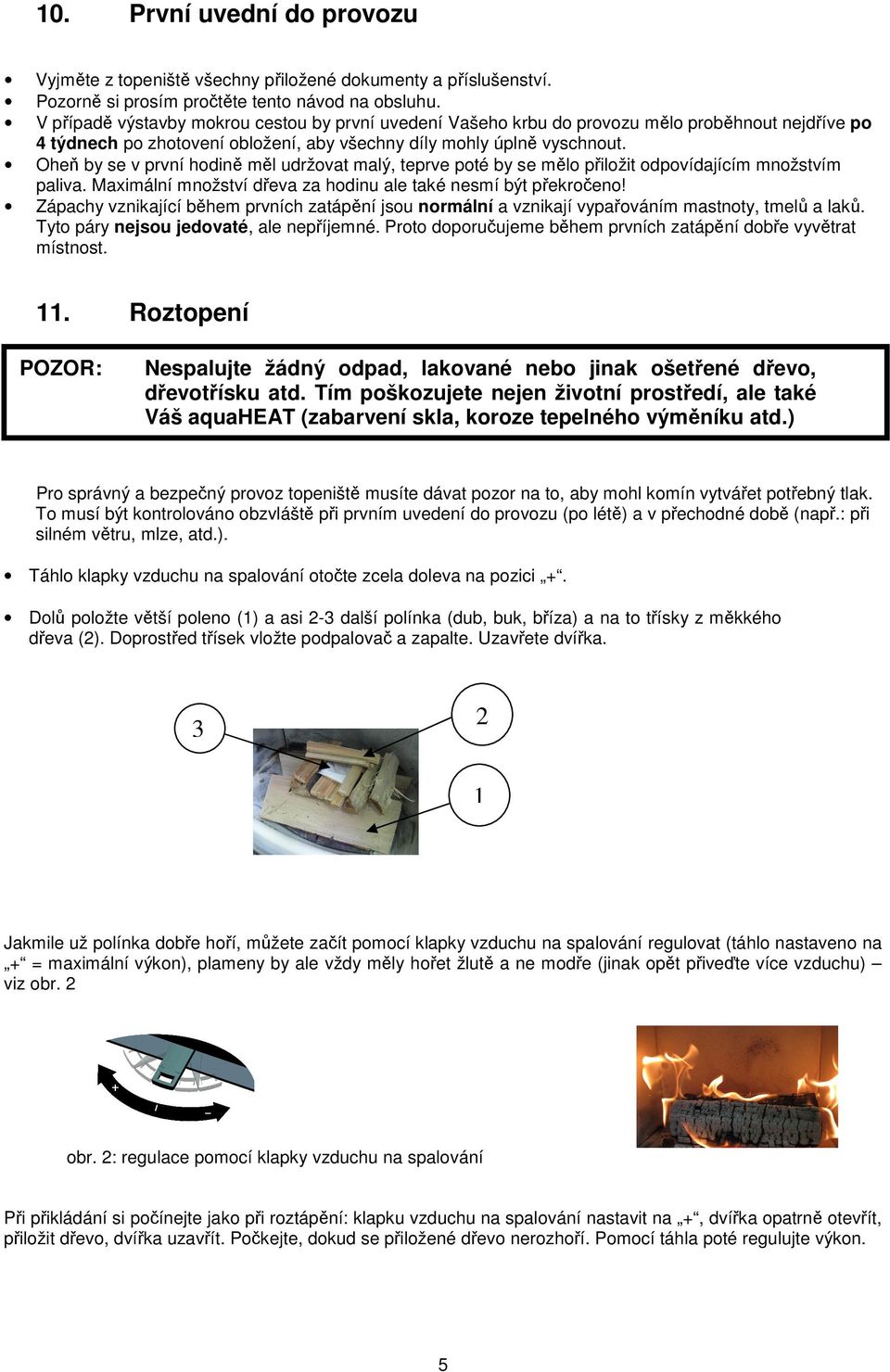

5 10. První uvední do provozu Vyjměte z topeniště všechny přiložené dokumenty a příslušenství. Pozorně si prosím pročtěte tento návod na obsluhu. V případě výstavby mokrou cestou by první uvedení Vašeho krbu do provozu mělo proběhnout nejdříve po 4 týdnech po zhotovení obložení, aby všechny díly mohly úplně vyschnout. Oheň by se v první hodině měl udržovat malý, teprve poté by se mělo přiložit odpovídajícím množstvím paliva. Maximální množství dřeva za hodinu ale také nesmí být překročeno! Zápachy vznikající během prvních zatápění jsou normální a vznikají vypařováním mastnoty, tmelů a laků. Tyto páry nejsou jedovaté, ale nepříjemné. Proto doporučujeme během prvních zatápění dobře vyvětrat místnost. 11. Roztopení POZOR: Nespalujte žádný odpad, lakované nebo jinak ošetřené dřevo, dřevotřísku atd. Tím poškozujete nejen životní prostředí, ale také Váš aquaheat (zabarvení skla, koroze tepelného výměníku atd.) Pro správný a bezpečný provoz topeniště musíte dávat pozor na to, aby mohl komín vytvářet potřebný tlak. To musí být kontrolováno obzvláště při prvním uvedení do provozu (po létě) a v přechodné době (např.: při silném větru, mlze, atd.). Táhlo klapky vzduchu na spalování otočte zcela doleva na pozici +. Dolů položte větší poleno (1) a asi 2-3 další polínka (dub, buk, bříza) a na to třísky z měkkého dřeva (2). Doprostřed třísek vložte podpalovač a zapalte. Uzavřete dvířka Jakmile už polínka dobře hoří, můžete začít pomocí klapky vzduchu na spalování regulovat (táhlo nastaveno na + = maximální výkon), plameny by ale vždy měly hořet žlutě a ne modře (jinak opět přiveďte více vzduchu) viz obr. 2 obr. 2: regulace pomocí klapky vzduchu na spalování Při přikládání si počínejte jako při roztápění: klapku vzduchu na spalování nastavit na +, dvířka opatrně otevřít, přiložit dřevo, dvířka uzavřít. Počkejte, dokud se přiložené dřevo nerozhoří. Pomocí táhla poté regulujte výkon. 5

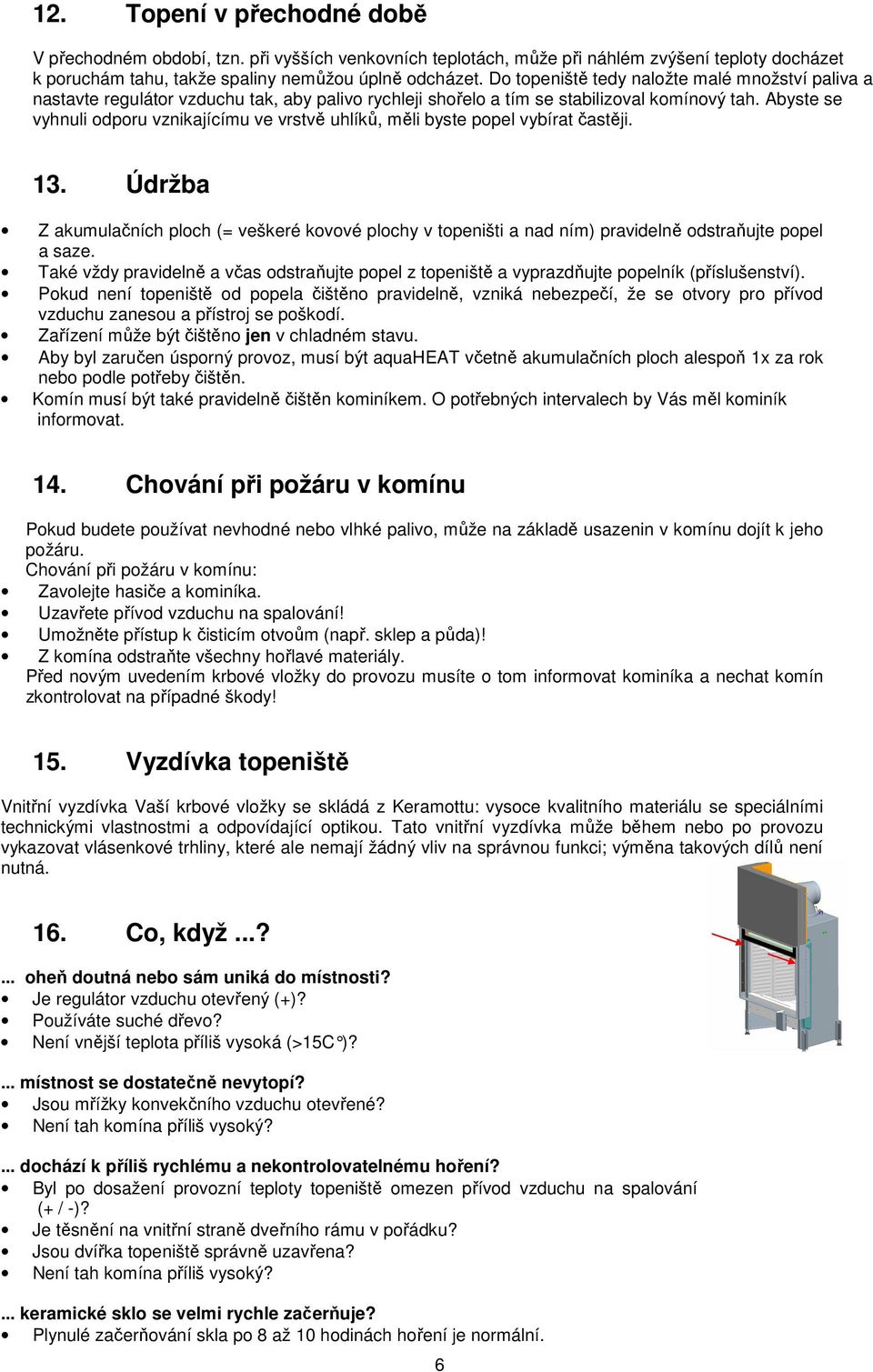

6 12. Topení v přechodné době V přechodném období, tzn. při vyšších venkovních teplotách, může při náhlém zvýšení teploty docházet k poruchám tahu, takže spaliny nemůžou úplně odcházet. Do topeniště tedy naložte malé množství paliva a nastavte regulátor vzduchu tak, aby palivo rychleji shořelo a tím se stabilizoval komínový tah. Abyste se vyhnuli odporu vznikajícímu ve vrstvě uhlíků, měli byste popel vybírat častěji. 13. Údržba Z akumulačních ploch (= veškeré kovové plochy v topeništi a nad ním) pravidelně odstraňujte popel a saze. Také vždy pravidelně a včas odstraňujte popel z topeniště a vyprazdňujte popelník (příslušenství). Pokud není topeniště od popela čištěno pravidelně, vzniká nebezpečí, že se otvory pro přívod vzduchu zanesou a přístroj se poškodí. Zařízení může být čištěno jen v chladném stavu. Aby byl zaručen úsporný provoz, musí být aquaheat včetně akumulačních ploch alespoň 1x za rok nebo podle potřeby čištěn. Komín musí být také pravidelně čištěn kominíkem. O potřebných intervalech by Vás měl kominík informovat. 14. Chování při požáru v komínu Pokud budete používat nevhodné nebo vlhké palivo, může na základě usazenin v komínu dojít k jeho požáru. Chování při požáru v komínu: Zavolejte hasiče a kominíka. Uzavřete přívod vzduchu na spalování! Umožněte přístup k čisticím otvoům (např. sklep a půda)! Z komína odstraňte všechny hořlavé materiály. Před novým uvedením krbové vložky do provozu musíte o tom informovat kominíka a nechat komín zkontrolovat na případné škody! 15. Vyzdívka topeniště Vnitřní vyzdívka Vaší krbové vložky se skládá z Keramottu: vysoce kvalitního materiálu se speciálními technickými vlastnostmi a odpovídající optikou. Tato vnitřní vyzdívka může během nebo po provozu vykazovat vlásenkové trhliny, které ale nemají žádný vliv na správnou funkci; výměna takových dílů není nutná. 16. Co, když...?... oheň doutná nebo sám uniká do místnosti? Je regulátor vzduchu otevřený (+)? Používáte suché dřevo? Není vnější teplota příliš vysoká (>15C )?... místnost se dostatečně nevytopí? Jsou mřížky konvekčního vzduchu otevřené? Není tah komína příliš vysoký?... dochází k příliš rychlému a nekontrolovatelnému hoření? Byl po dosažení provozní teploty topeniště omezen přívod vzduchu na spalování (+ / -)? Je těsnění na vnitřní straně dveřního rámu v pořádku? Jsou dvířka topeniště správně uzavřena? Není tah komína příliš vysoký?... keramické sklo se velmi rychle začerňuje? Plynulé začerňování skla po 8 až 10 hodinách hoření je normální. 6

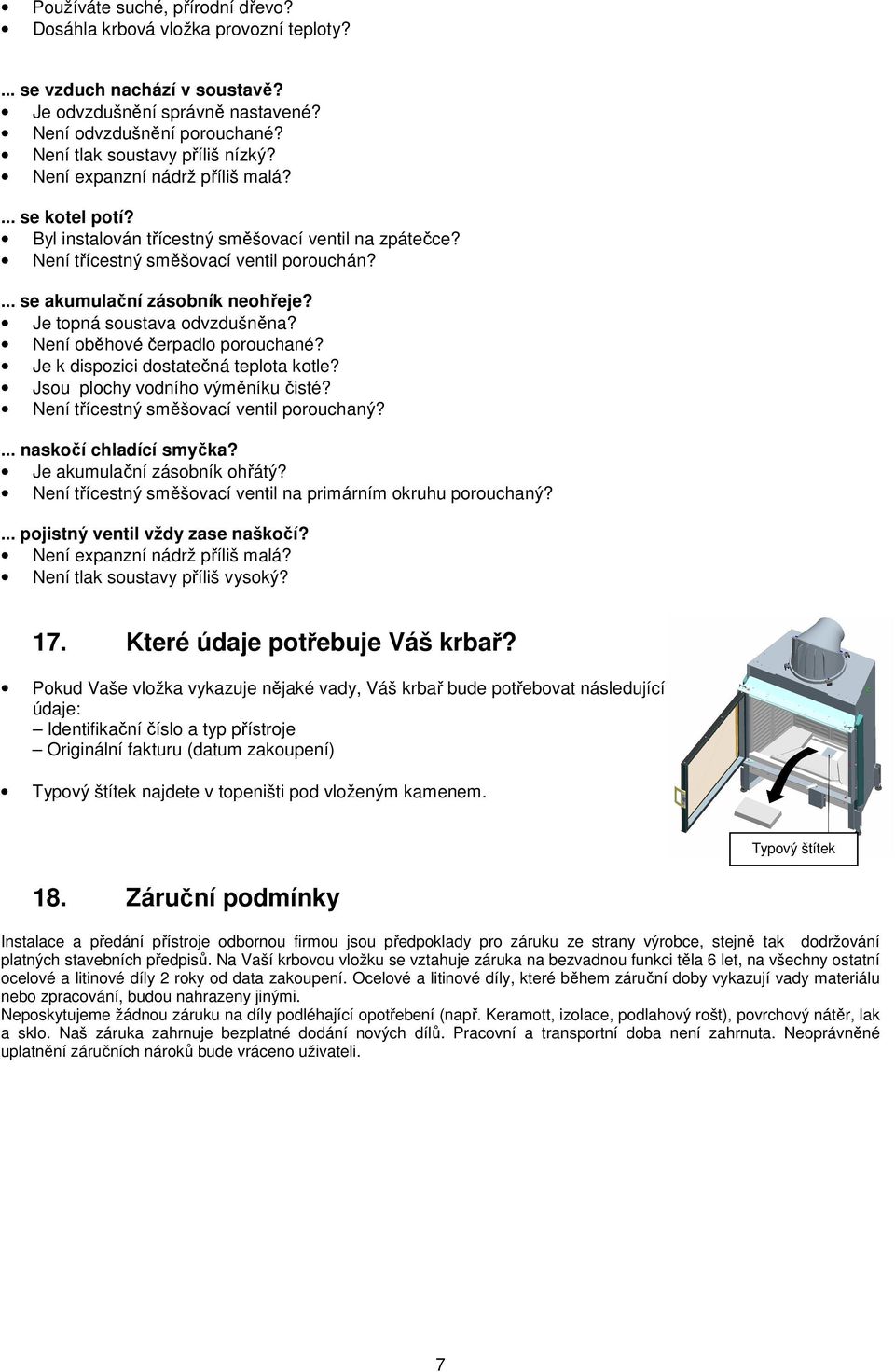

7 Používáte suché, přírodní dřevo? Dosáhla krbová vložka provozní teploty?... se vzduch nachází v soustavě? Je odvzdušnění správně nastavené? Není odvzdušnění porouchané? Není tlak soustavy příliš nízký? Není expanzní nádrž příliš malá?... se kotel potí? Byl instalován třícestný směšovací ventil na zpátečce? Není třícestný směšovací ventil porouchán?... se akumulační zásobník neohřeje? Je topná soustava odvzdušněna? Není oběhové čerpadlo porouchané? Je k dispozici dostatečná teplota kotle? Jsou plochy vodního výměníku čisté? Není třícestný směšovací ventil porouchaný?... naskočí chladící smyčka? Je akumulační zásobník ohřátý? Není třícestný směšovací ventil na primárním okruhu porouchaný?... pojistný ventil vždy zase naškočí? Není expanzní nádrž příliš malá? Není tlak soustavy příliš vysoký? 17. Které údaje potřebuje Váš krbař? Pokud Vaše vložka vykazuje nějaké vady, Váš krbař bude potřebovat následující údaje: Identifikační číslo a typ přístroje Originální fakturu (datum zakoupení) Typový štítek najdete v topeništi pod vloženým kamenem. Typový štítek 18. Záruční podmínky Instalace a předání přístroje odbornou firmou jsou předpoklady pro záruku ze strany výrobce, stejně tak dodržování platných stavebních předpisů. Na Vaší krbovou vložku se vztahuje záruka na bezvadnou funkci těla 6 let, na všechny ostatní ocelové a litinové díly 2 roky od data zakoupení. Ocelové a litinové díly, které během záruční doby vykazují vady materiálu nebo zpracování, budou nahrazeny jinými. Neposkytujeme žádnou záruku na díly podléhající opotřebení (např. Keramott, izolace, podlahový rošt), povrchový nátěr, lak a sklo. Naš záruka zahrnuje bezplatné dodání nových dílů. Pracovní a transportní doba není zahrnuta. Neoprávněné uplatnění záručních nároků bude vráceno uživateli. 7

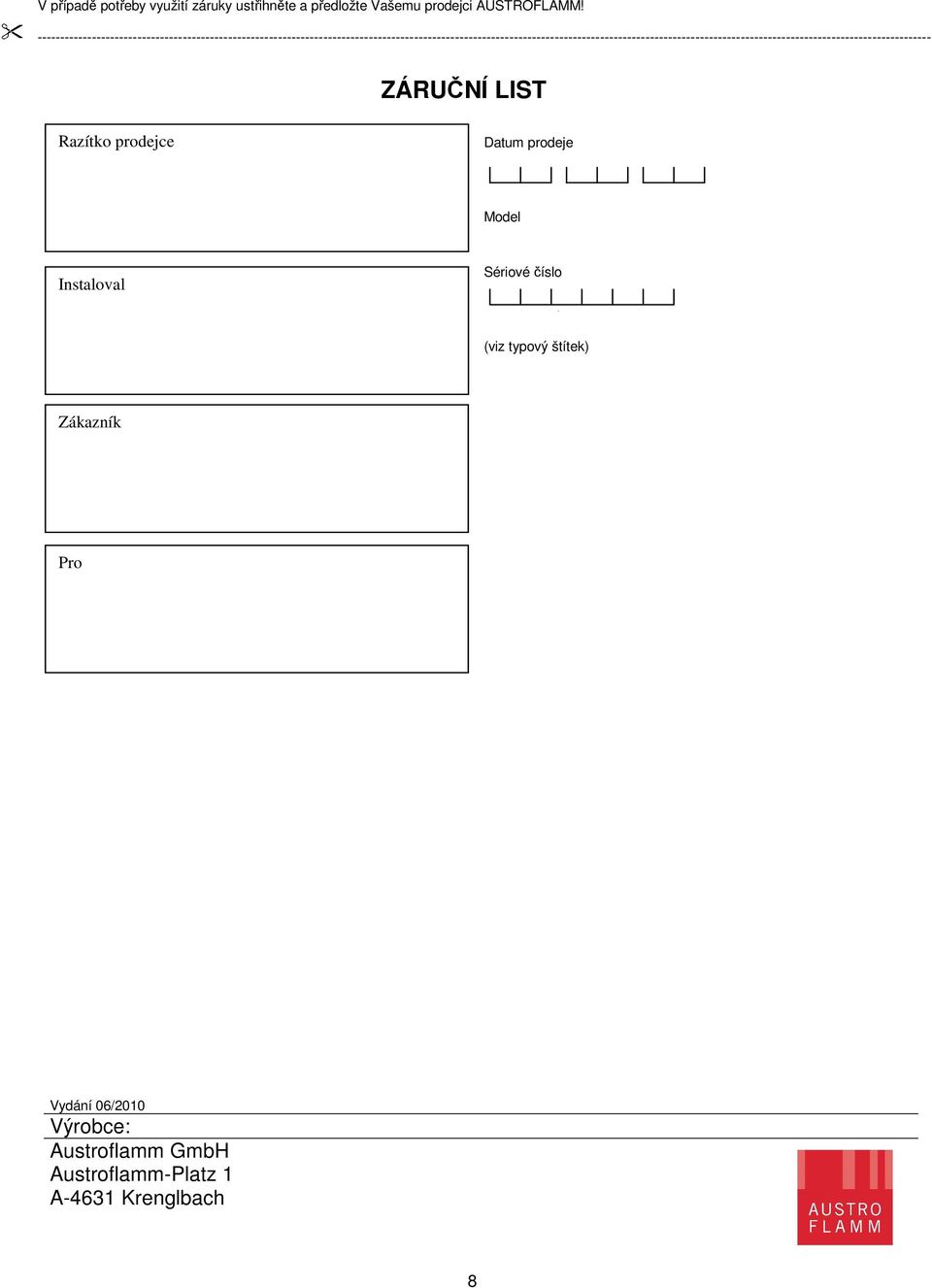

8 V případě potřeby využití záruky ustřihněte a předložte Vašemu prodejci AUSTROFLAMM! ZÁRUČNÍ LIST Razítko prodejce Datum prodeje Model Instaloval Sériové číslo (viz typový štítek) Zákazník Pro Vydání 06/2010 Výrobce: Austroflamm GmbH Austroflamm-Platz 1 A-4631 Krenglbach 8
