3 Harmonické zkreslení stále větší problém Síťové napětí, které je dodáváno do domácností, průmyslu i kanceláří, by mělo být sinusového průběhu s konstantní amplitudou a konstantním kmitočtem. Tato ideální situace se dnes již v podstatě v žádné elektrorozvodné síti nevyskytuje. Příčinou je především to, že spotřebitelé odebírají ze sítě nesinusový proud nebo používají spotřebiče s nelineárními charakteristikami, např. zářivky, stmívače, úsporné zářivky nebo frekvenční měniče. Vzhledem ke stále častějšímu využívání nelineárních zátěží představují odchylky v síti stále vážnější problém. Nepravidelnosti v dodávce elektřiny ovlivňují chování a práci elektrického zařízení, a tak je nutné dimenzovat motory, frekvenční měniče a transformátory s větší rezervou, bez které by natrvalo nemohly řádně pracovat. Zdroj interferencí např.: Zářivky Výkonové měniče Frekvenční měniče Stmívače Počítače Komutované zdroje Statutární základ vyhodnocování Úrovně kompatibility ze standardů EN 50160/EN a (pro průmyslové prostředí) též z EN platí v rámci platnosti směrnice o EMC. Principielně se předpokládá, že v případě dodržení těchto úrovní plní všechny systémy a jednotky svou specifikovanou funkci, aniž by narušovaly provoz elektrorozvodných sítí. Interference Interference ruší např.: Řídicí systémy Výkonové měniče Frekvenční měniče Rádiové přijímací systémy všeobecně Vodiče pro přenos dat Jak dochází ke zpětným vlivům Zkreslování sinusového průběhu napětí elektrorozvodné sítě v důsledku přerušovaného odběru elektrické energie spotřebiteli napojenými na ni se nazývá zpětná vazba sítě. Odborníci hovoří o relativním obsahu harmonických v síti na základě Fourierovy analýzy. V případě sítí o kmitočtu 50 Hz se provádí výpočet harmonických do 2,5 khz, tj. kmitočtu, který odpovídá 50. harmonické. Vztah mezi kompatibilitou, imunitou a úrovněmi emisí Úroveň rušení v systému Stupeň imunity zařízení Normální rozdělení úrovně rušení a imunity Výrobní systém pracuje uspokojivě, pokud imunita každého nainstalovaného zařízení je vyšší než celkové dovolené zkreslení v síti. Z hlediska EN činí úroveň imunity min. 10% v případě plánované nejvyšší úrovně zkreslení 5 nebo 8% (záleží na konkrétní instalaci). Pak zůstává jen velmi málo částí (červeně vybarvená oblast) instalace vystaveno dočasným problémům. 3

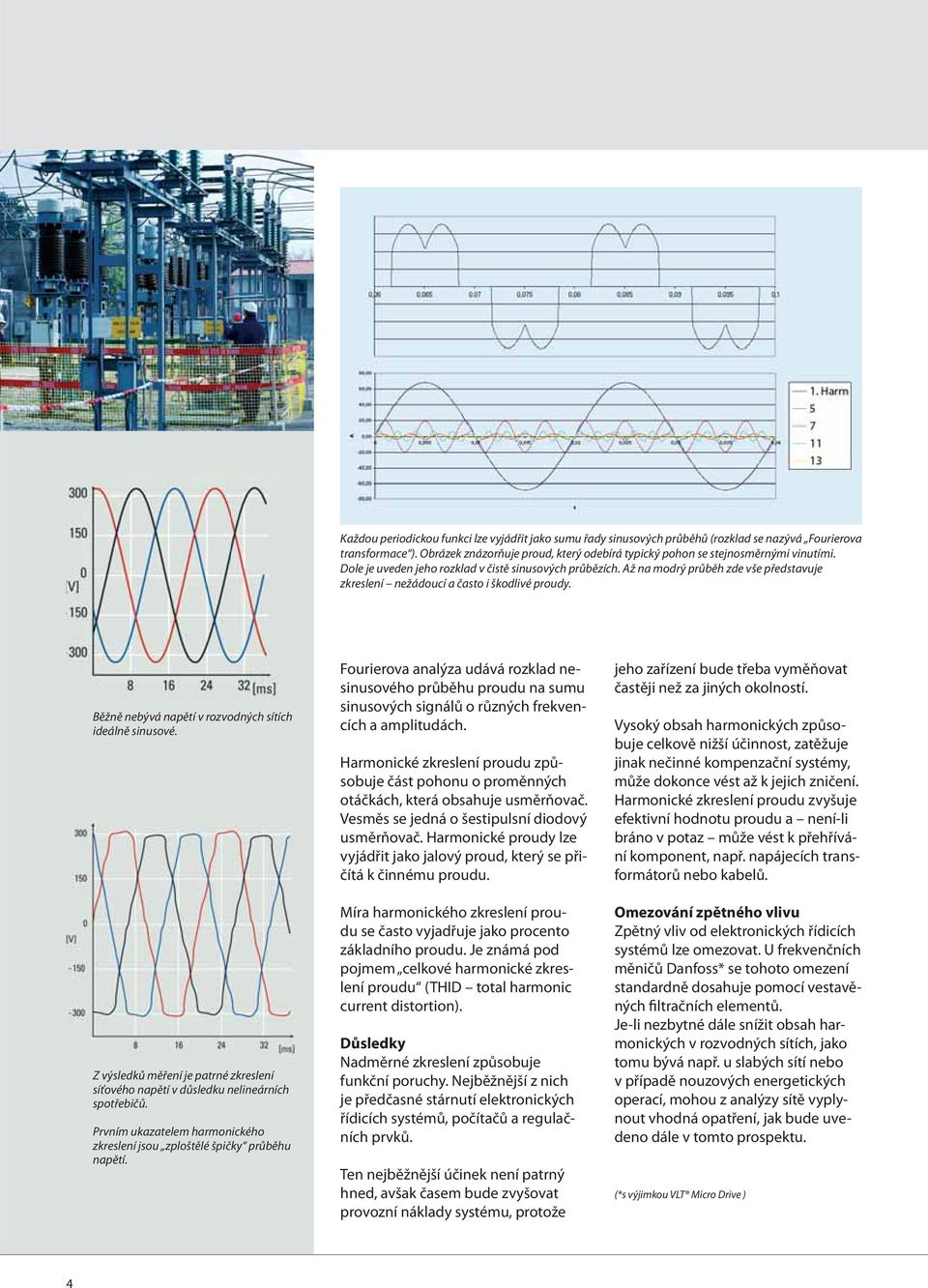

4 Každou periodickou funkci lze vyjádřit jako sumu řady sinusových průběhů (rozklad se nazývá Fourierova transformace ). Obrázek znázorňuje proud, který odebírá typický pohon se stejnosměrnými vinutími. Dole je uveden jeho rozklad v čistě sinusových průbězích. Až na modrý průběh zde vše představuje zkreslení nežádoucí a často i škodlivé proudy. Běžně nebývá napětí v rozvodných sítích ideálně sinusové. Z výsledků měření je patrné zkreslení síťového napětí v důsledku nelineárních spotřebičů. Prvním ukazatelem harmonického zkreslení jsou zploštělé špičky průběhu napětí. Fourierova analýza udává rozklad nesinusového průběhu proudu na sumu sinusových signálů o různých frekvencích a amplitudách. Harmonické zkreslení proudu způsobuje část pohonu o proměnných otáčkách, která obsahuje usměrňovač. Vesměs se jedná o šestipulsní diodový usměrňovač. Harmonické proudy lze vyjádřit jako jalový proud, který se přičítá k činnému proudu. Míra harmonického zkreslení proudu se často vyjadřuje jako procento základního proudu. Je známá pod pojmem celkové harmonické zkreslení proudu (THID total harmonic current distortion). Důsledky Nadměrné zkreslení způsobuje funkční poruchy. Nejběžnější z nich je předčasné stárnutí elektronických řídicích systémů, počítačů a regulačních prvků. Ten nejběžnější účinek není patrný hned, avšak časem bude zvyšovat provozní náklady systému, protože jeho zařízení bude třeba vyměňovat častěji než za jiných okolností. Vysoký obsah harmonických způsobuje celkově nižší účinnost, zatěžuje jinak nečinné kompenzační systémy, může dokonce vést až k jejich zničení. Harmonické zkreslení proudu zvyšuje efektivní hodnotu proudu a není-li bráno v potaz může vést k přehřívání komponent, např. napájecích transformátorů nebo kabelů. Omezování zpětného vlivu Zpětný vliv od elektronických řídicích systémů lze omezovat. U frekvenčních měničů Danfoss* se tohoto omezení standardně dosahuje pomocí vestavěných filtračních elementů. Je-li nezbytné dále snížit obsah harmonických v rozvodných sítích, jako tomu bývá např. u slabých sítí nebo v případě nouzových energetických operací, mohou z analýzy sítě vyplynout vhodná opatření, jak bude uvedeno dále v tomto prospektu. (*s výjimkou VLT Micro Drive ) 4

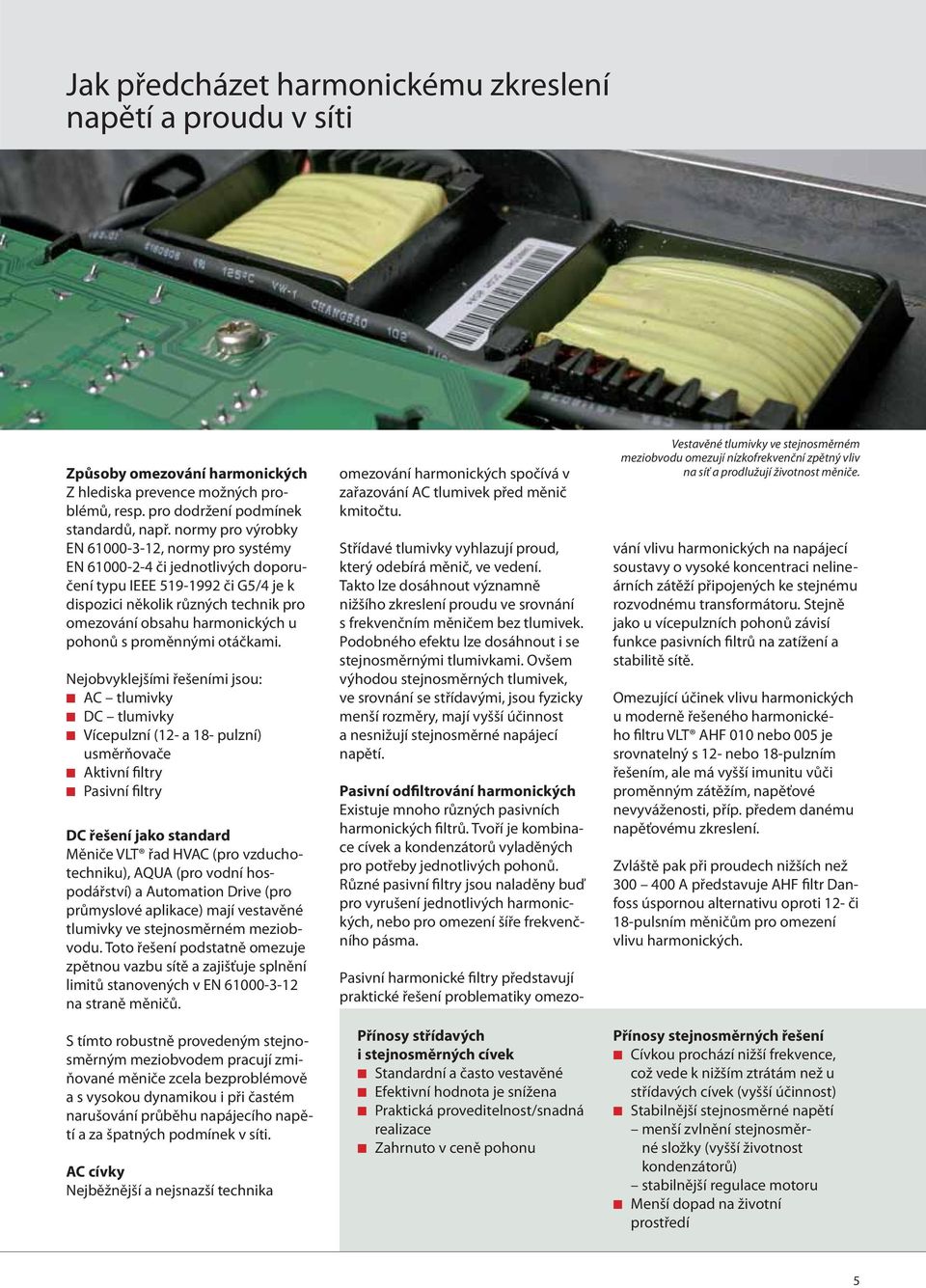

5 Jak předcházet harmonickému zkreslení napětí a proudu v síti Způsoby omezování harmonických Z hlediska prevence možných problémů, resp. pro dodržení podmínek standardů, např. normy pro výrobky EN , normy pro systémy EN či jednotlivých doporučení typu IEEE či G5/4 je k dispozici několik různých technik pro omezování obsahu harmonických u pohonů s proměnnými otáčkami. Nejobvyklejšími řešeními jsou: AC tlumivky DC tlumivky Vícepulzní (12- a 18- pulzní) usměrňovače Aktivní filtry Pasivní filtry DC řešení jako standard Měniče VLT řad HVAC (pro vzduchotechniku), AQUA (pro vodní hospodářství) a Automation Drive (pro průmyslové aplikace) mají vestavěné tlumivky ve stejnosměrném meziobvodu. Toto řešení podstatně omezuje zpětnou vazbu sítě a zajišťuje splnění limitů stanovených v EN na straně měničů. S tímto robustně provedeným stejnosměrným meziobvodem pracují zmiňované měniče zcela bezproblémově a s vysokou dynamikou i při častém narušování průběhu napájecího napětí a za špatných podmínek v síti. AC cívky Nejběžnější a nejsnazší technika omezování harmonických spočívá v zařazování AC tlumivek před měnič kmitočtu. Střídavé tlumivky vyhlazují proud, který odebírá měnič, ve vedení. Takto lze dosáhnout významně nižšího zkreslení proudu ve srovnání s frekvenčním měničem bez tlumivek. Podobného efektu lze dosáhnout i se stejnosměrnými tlumivkami. Ovšem výhodou stejnosměrných tlumivek, ve srovnání se střídavými, jsou fyzicky menší rozměry, mají vyšší účinnost a nesnižují stejnosměrné napájecí napětí. Pasivní odfiltrování harmonických Existuje mnoho různých pasivních harmonických filtrů. Tvoří je kombinace cívek a kondenzátorů vyladěných pro potřeby jednotlivých pohonů. Různé pasivní filtry jsou naladěny buď pro vyrušení jednotlivých harmonických, nebo pro omezení šíře frekvenčního pásma. Přínosy střídavých i stejnosměrných cívek Standardní a často vestavěné Efektivní hodnota je snížena Praktická proveditelnost/snadná realizace Zahrnuto v ceně pohonu Vestavěné tlumivky ve stejnosměrném meziobvodu omezují nízkofrekvenční zpětný vliv na síť a prodlužují životnost měniče. Pasivní harmonické filtry představují praktické řešení problematiky omezování vlivu harmonických na napájecí soustavy o vysoké koncentraci nelineárních zátěží připojených ke stejnému rozvodnému transformátoru. Stejně jako u vícepulzních pohonů závisí funkce pasivních filtrů na zatížení a stabilitě sítě. Omezující účinek vlivu harmonických u moderně řešeného harmonického filtru VLT AHF 010 nebo 005 je srovnatelný s 12- nebo 18-pulzním řešením, ale má vyšší imunitu vůči proměnným zátěžím, napěťové nevyváženosti, příp. předem danému napěťovému zkreslení. Zvláště pak při proudech nižších než A představuje AHF filtr Danfoss úspornou alternativu oproti 12- či 18-pulsním měničům pro omezení vlivu harmonických. Přínosy stejnosměrných řešení Cívkou prochází nižší frekvence, což vede k nižším ztrátám než u střídavých cívek (vyšší účinnost) Stabilnější stejnosměrné napětí menší zvlnění stejnosměrné složky (vyšší životnost kondenzátorů) stabilnější regulace motoru Menší dopad na životní prostředí 5

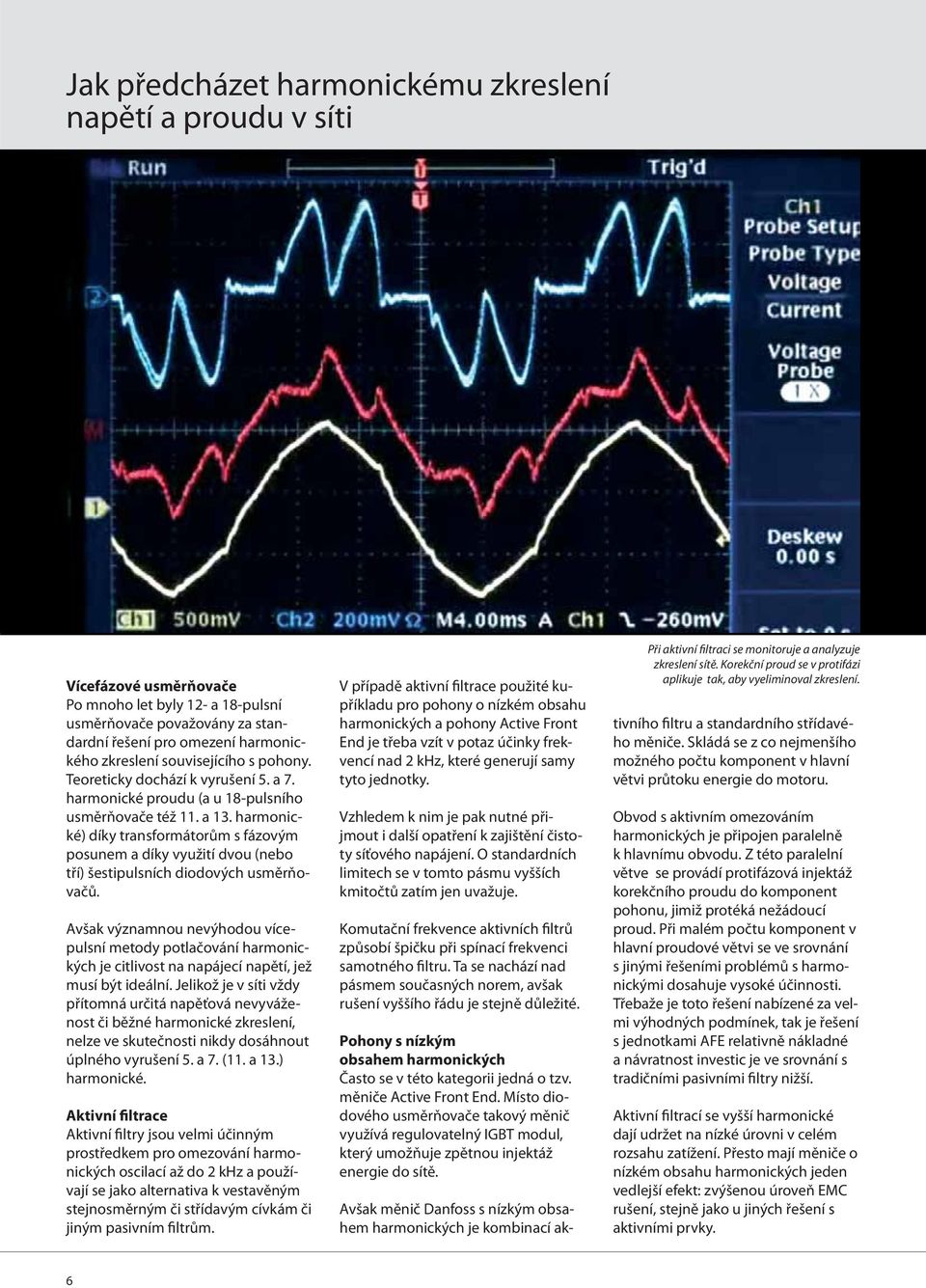

6 Jak předcházet harmonickému zkreslení napětí a proudu v síti Vícefázové usměrňovače Po mnoho let byly 12- a 18-pulsní usměrňovače považovány za standardní řešení pro omezení harmonického zkreslení souvisejícího s pohony. Teoreticky dochází k vyrušení 5. a 7. harmonické proudu (a u 18-pulsního usměrňovače též 11. a 13. harmonické) díky transformátorům s fázovým posunem a díky využití dvou (nebo tří) šestipulsních diodových usměrňovačů. Avšak významnou nevýhodou vícepulsní metody potlačování harmonických je citlivost na napájecí napětí, jež musí být ideální. Jelikož je v síti vždy přítomná určitá napěťová nevyváženost či běžné harmonické zkreslení, nelze ve skutečnosti nikdy dosáhnout úplného vyrušení 5. a 7. (11. a 13.) harmonické. Aktivní filtrace Aktivní filtry jsou velmi účinným prostředkem pro omezování harmonických oscilací až do 2 khz a používají se jako alternativa k vestavěným stejnosměrným či střídavým cívkám či jiným pasivním filtrům. V případě aktivní filtrace použité kupříkladu pro pohony o nízkém obsahu harmonických a pohony Active Front End je třeba vzít v potaz účinky frekvencí nad 2 khz, které generují samy tyto jednotky. Vzhledem k nim je pak nutné přijmout i další opatření k zajištění čistoty síťového napájení. O standardních limitech se v tomto pásmu vyšších kmitočtů zatím jen uvažuje. Komutační frekvence aktivních filtrů způsobí špičku při spínací frekvenci samotného filtru. Ta se nachází nad pásmem současných norem, avšak rušení vyššího řádu je stejně důležité. Pohony s nízkým obsahem harmonických Často se v této kategorii jedná o tzv. měniče Active Front End. Místo diodového usměrňovače takový měnič využívá regulovatelný IGBT modul, který umožňuje zpětnou injektáž energie do sítě. Při aktivní filtraci se monitoruje a analyzuje zkreslení sítě. Korekční proud se v protifázi aplikuje tak, aby vyeliminoval zkreslení. Avšak měnič Danfoss s nízkým obsahem harmonických je kombinací aktivního filtru a standardního střídavého měniče. Skládá se z co nejmenšího možného počtu komponent v hlavní větvi průtoku energie do motoru. Obvod s aktivním omezováním harmonických je připojen paralelně k hlavnímu obvodu. Z této paralelní větve se provádí protifázová injektáž korekčního proudu do komponent pohonu, jimiž protéká nežádoucí proud. Při malém počtu komponent v hlavní proudové větvi se ve srovnání s jinými řešeními problémů s harmonickými dosahuje vysoké účinnosti. Třebaže je toto řešení nabízené za velmi výhodných podmínek, tak je řešení s jednotkami AFE relativně nákladné a návratnost investic je ve srovnání s tradičními pasivními filtry nižší. Aktivní filtrací se vyšší harmonické dají udržet na nízké úrovni v celém rozsahu zatížení. Přesto mají měniče o nízkém obsahu harmonických jeden vedlejší efekt: zvýšenou úroveň EMC rušení, stejně jako u jiných řešení s aktivními prvky. 6

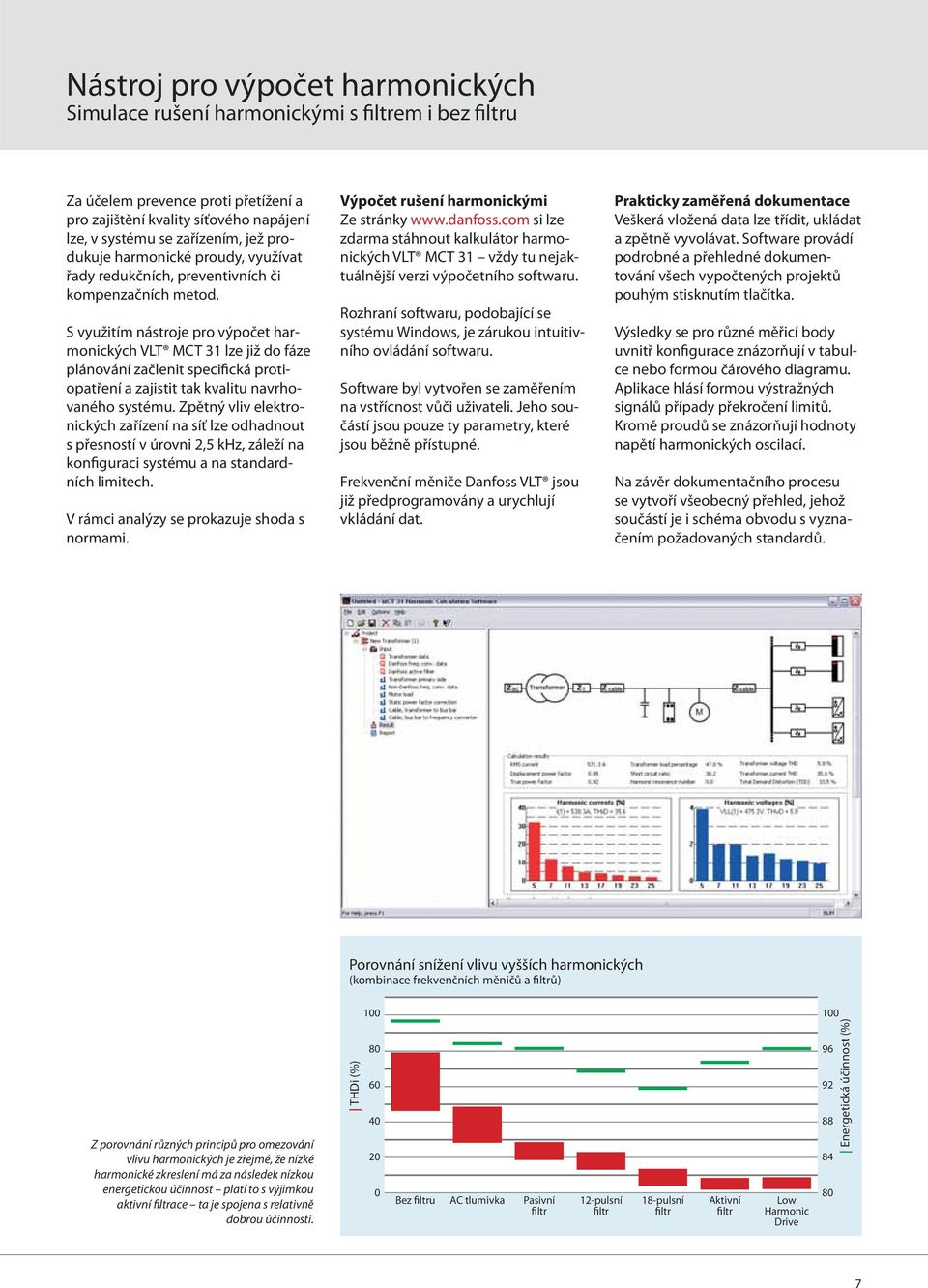

7 Nástroj pro výpočet harmonických Simulace rušení harmonickými s filtrem i bez filtru Za účelem prevence proti přetížení a pro zajištění kvality síťového napájení lze, v systému se zařízením, jež produkuje harmonické proudy, využívat řady redukčních, preventivních či kompenzačních metod. S využitím nástroje pro výpočet harmonických VLT MCT 31 lze již do fáze plánování začlenit specifická protiopatření a zajistit tak kvalitu navrhovaného systému. Zpětný vliv elektronických zařízení na síť lze odhadnout s přesností v úrovni 2,5 khz, záleží na konfiguraci systému a na standardních limitech. V rámci analýzy se prokazuje shoda s normami. Výpočet rušení harmonickými Ze stránky si lze zdarma stáhnout kalkulátor harmonických VLT MCT 31 vždy tu nejaktuálnější verzi výpočetního softwaru. Rozhraní softwaru, podobající se systému Windows, je zárukou intuitivního ovládání softwaru. Software byl vytvořen se zaměřením na vstřícnost vůči uživateli. Jeho součástí jsou pouze ty parametry, které jsou běžně přístupné. Frekvenční měniče Danfoss VLT jsou již předprogramovány a urychlují vkládání dat. Prakticky zaměřená dokumentace Veškerá vložená data lze třídit, ukládat a zpětně vyvolávat. Software provádí podrobné a přehledné dokumentování všech vypočtených projektů pouhým stisknutím tlačítka. Výsledky se pro různé měřicí body uvnitř konfigurace znázorňují v tabulce nebo formou čárového diagramu. Aplikace hlásí formou výstražných signálů případy překročení limitů. Kromě proudů se znázorňují hodnoty napětí harmonických oscilací. Na závěr dokumentačního procesu se vytvoří všeobecný přehled, jehož součástí je i schéma obvodu s vyznačením požadovaných standardů. Porovnání snížení vlivu vyšších harmonických (kombinace frekvenčních měničů a filtrů) Z porovnání různých principů pro omezování vlivu harmonických je zřejmé, že nízké harmonické zkreslení má za následek nízkou energetickou účinnost platí to s výjimkou aktivní filtrace ta je spojena s relativně dobrou účinností. THDi (%) Bez filtru AC tlumivka Pasivní filtr 12-pulsní filtr 18-pulsní filtr Aktivní filtr Low Harmonic Drive Energetická účinnost (%) 7

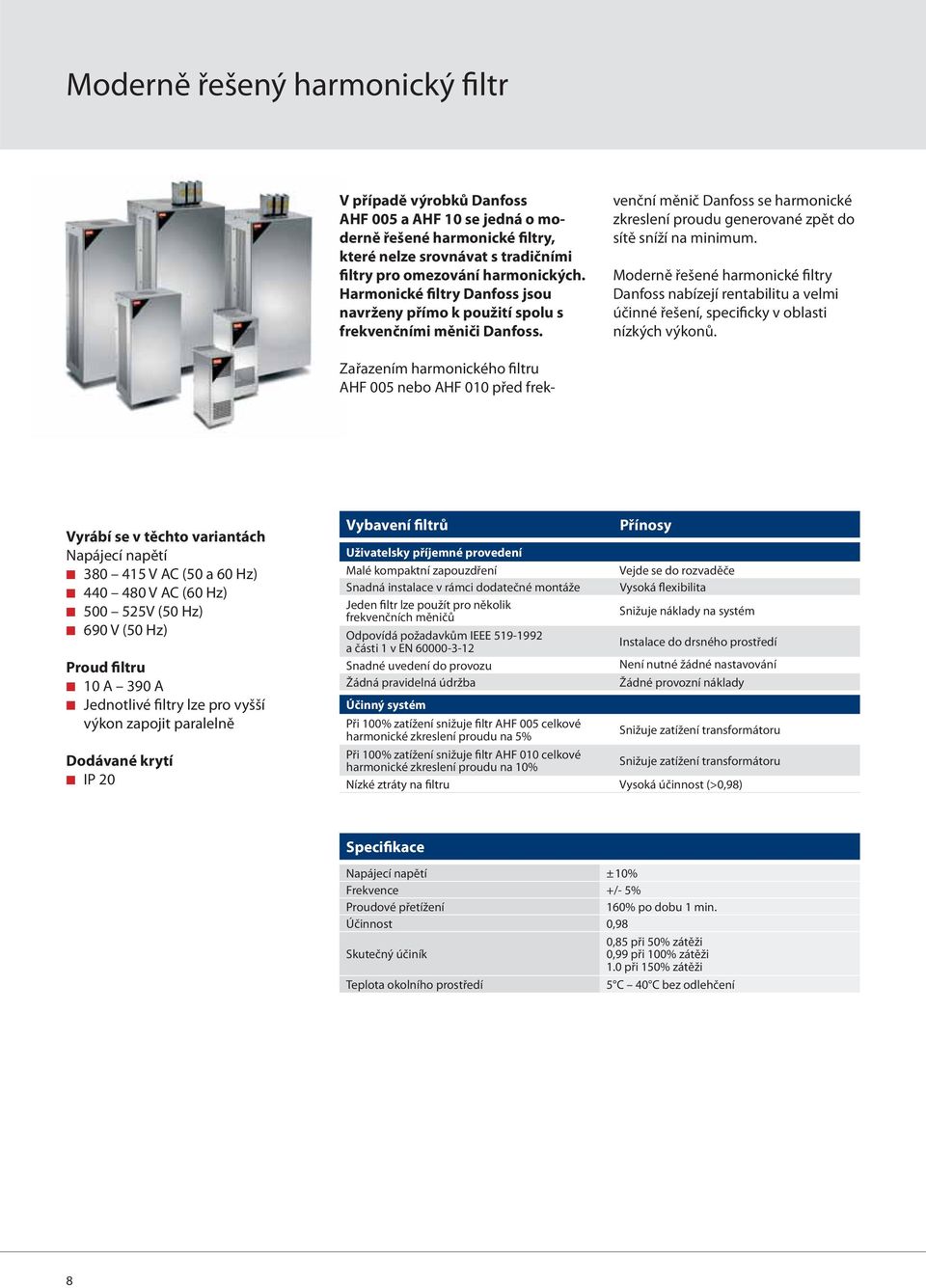

8 Moderně řešený harmonický filtr V případě výrobků Danfoss AHF 005 a AHF 10 se jedná o moderně řešené harmonické filtry, které nelze srovnávat s tradičními filtry pro omezování harmonických. Harmonické filtry Danfoss jsou navrženy přímo k použití spolu s frekvenčními měniči Danfoss. venční měnič Danfoss se harmonické zkreslení proudu generované zpět do sítě sníží na minimum. Moderně řešené harmonické filtry Danfoss nabízejí rentabilitu a velmi účinné řešení, specificky v oblasti nízkých výkonů. Zařazením harmonického filtru AHF 005 nebo AHF 010 před frek- Vyrábí se v těchto variantách Napájecí napětí V AC (50 a 60 Hz) V AC (60 Hz) V (50 Hz) 690 V (50 Hz) Proud filtru 10 A 390 A Jednotlivé filtry lze pro vyšší výkon zapojit paralelně Dodávané krytí IP 20 Vybavení filtrů Přínosy Uživatelsky příjemné provedení Malé kompaktní zapouzdření Vejde se do rozvaděče Snadná instalace v rámci dodatečné montáže Vysoká flexibilita Jeden filtr lze použít pro několik frekvenčních měničů Snižuje náklady na systém Odpovídá požadavkům IEEE a části 1 v EN Instalace do drsného prostředí Snadné uvedení do provozu Není nutné žádné nastavování Žádná pravidelná údržba Žádné provozní náklady Účinný systém Při 100% zatížení snižuje filtr AHF 005 celkové harmonické zkreslení proudu na 5% Snižuje zatížení transformátoru Při 100% zatížení snižuje filtr AHF 010 celkové harmonické zkreslení proudu na 10% Snižuje zatížení transformátoru Nízké ztráty na filtru Vysoká účinnost (>0,98) Specifikace Napájecí napětí ±10% Frekvence +/- 5% Proudové přetížení 160% po dobu 1 min. Účinnost 0,98 0,85 při 50% zátěži Skutečný účiník 0,99 při 100% zátěži 1.0 při 150% zátěži Teplota okolního prostředí 5 C 40 C bez odlehčení 8

9 Spektrum proudu a zkreslení při plném zatížení Typický průběh bez filtru Bez filtru S filtrem AHF 010 S filtrem AHF 010 S filtrem AHF 005 S filtrem AHF 005 Objednací čísla 380 V 415 V (50 Hz) I AHF,nom Použitý motor (kw) AHF 005 AHF A 4, 5,5 175G G A 7,5 175G G A G G A 15, 18,5 175G G A G G A 30, G G A 45, G G A 7,5 175G G A G G A G G A 132, G G A 175G G A G G A x 175G x 175G A x 175G x 175G A G G G G V 415 V (60 Hz) I AHF,nom Použitý motor (Hp) AHF 005 AHF A 6 130B B A 10, B B A B B A 25, B B A B B A 50, B B A B B A B B A B B A B B A B B A B B A B B A B B B B A x 130B x 130B A x 130B x 130B V 480 V I AHF,nom Použitý motor (HP) AHF 005 AHF A 10, G G A G G A 25, G G A G G A 50, G G A G G A 100, G G A G G A G G A G G A G G A G G A G G G G A x 175G x 175G V 525 V I AHF,nom Použitý motor (kw) AHF 005 AHF A 4, 5,5 175G G A 7,5, G G A 15, 18,5 175G G A G G A G G A 37, G G A 55, G G A 90, G G A G G A G G A G G A G G A x 175G x 175G A G G G G A x 175G x 175G V I AHF,nom Použitý motor (kw) AHF 005 AHF A 37, B B A 55, B B A B B A 110, B B A B B A B B A B B B A B B B A B B B2304 9

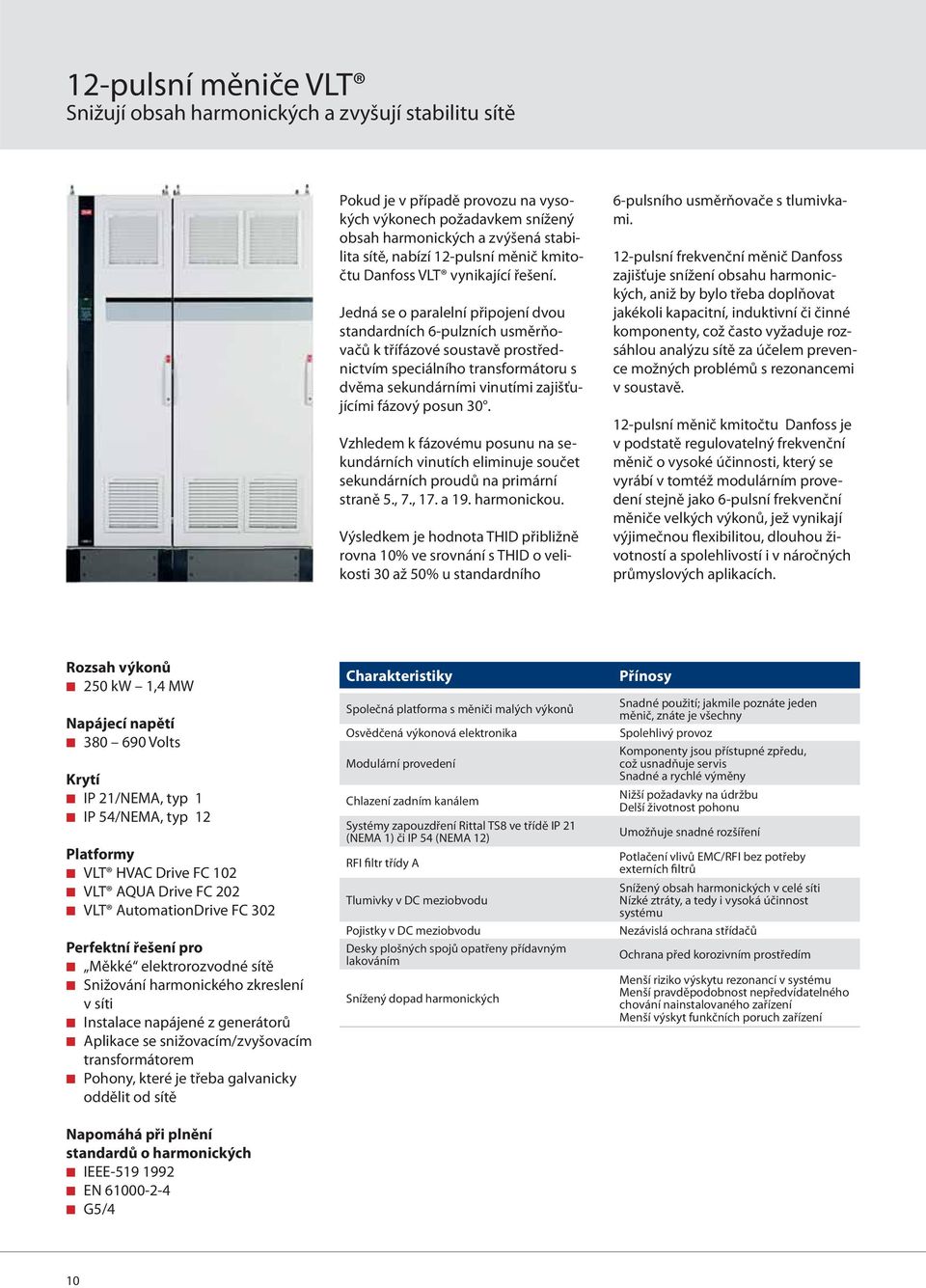

10 12-pulsní měniče VLT Snižují obsah harmonických a zvyšují stabilitu sítě Pokud je v případě provozu na vysokých výkonech požadavkem snížený obsah harmonických a zvýšená stabilita sítě, nabízí 12-pulsní měnič kmitočtu Danfoss VLT vynikající řešení. Jedná se o paralelní připojení dvou standardních 6-pulzních usměrňovačů k třífázové soustavě prostřednictvím speciálního transformátoru s dvěma sekundárními vinutími zajišťujícími fázový posun 30. Vzhledem k fázovému posunu na sekundárních vinutích eliminuje součet sekundárních proudů na primární straně 5., 7., 17. a 19. harmonickou. Výsledkem je hodnota THID přibližně rovna 10% ve srovnání s THID o velikosti 30 až 50% u standardního 6-pulsního usměrňovače s tlumivkami. 12-pulsní frekvenční měnič Danfoss zajišťuje snížení obsahu harmonických, aniž by bylo třeba doplňovat jakékoli kapacitní, induktivní či činné komponenty, což často vyžaduje rozsáhlou analýzu sítě za účelem prevence možných problémů s rezonancemi v soustavě. 12-pulsní měnič kmitočtu Danfoss je v podstatě regulovatelný frekvenční měnič o vysoké účinnosti, který se vyrábí v tomtéž modulárním provedení stejně jako 6-pulsní frekvenční měniče velkých výkonů, jež vynikají výjimečnou flexibilitou, dlouhou životností a spolehlivostí i v náročných průmyslových aplikacích. Rozsah výkonů 250 kw 1,4 MW Napájecí napětí Volts Krytí IP 21/NEMA, typ 1 IP 54/NEMA, typ 12 Platformy VLT HVAC Drive FC 102 VLT AQUA Drive FC 202 VLT AutomationDrive FC 302 Perfektní řešení pro Měkké elektrorozvodné sítě Snižování harmonického zkreslení v síti Instalace napájené z generátorů Aplikace se snižovacím/zvyšovacím transformátorem Pohony, které je třeba galvanicky oddělit od sítě Charakteristiky Společná platforma s měniči malých výkonů Osvědčená výkonová elektronika Modulární provedení Chlazení zadním kanálem Systémy zapouzdření Rittal TS8 ve třídě IP 21 (NEMA 1) či IP 54 (NEMA 12) RFI filtr třídy A Tlumivky v DC meziobvodu Pojistky v DC meziobvodu Desky plošných spojů opatřeny přídavným lakováním Snížený dopad harmonických Přínosy Snadné použití; jakmile poznáte jeden měnič, znáte je všechny Spolehlivý provoz Komponenty jsou přístupné zpředu, což usnadňuje servis Snadné a rychlé výměny Nižší požadavky na údržbu Delší životnost pohonu Umožňuje snadné rozšíření Potlačení vlivů EMC/RFI bez potřeby externích filtrů Snížený obsah harmonických v celé síti Nízké ztráty, a tedy i vysoká účinnost systému Nezávislá ochrana střídačů Ochrana před korozivním prostředím Menší riziko výskytu rezonancí v systému Menší pravděpodobnost nepředvídatelného chování nainstalovaného zařízení Menší výskyt funkčních poruch zařízení Napomáhá při plnění standardů o harmonických IEEE EN G5/4 10

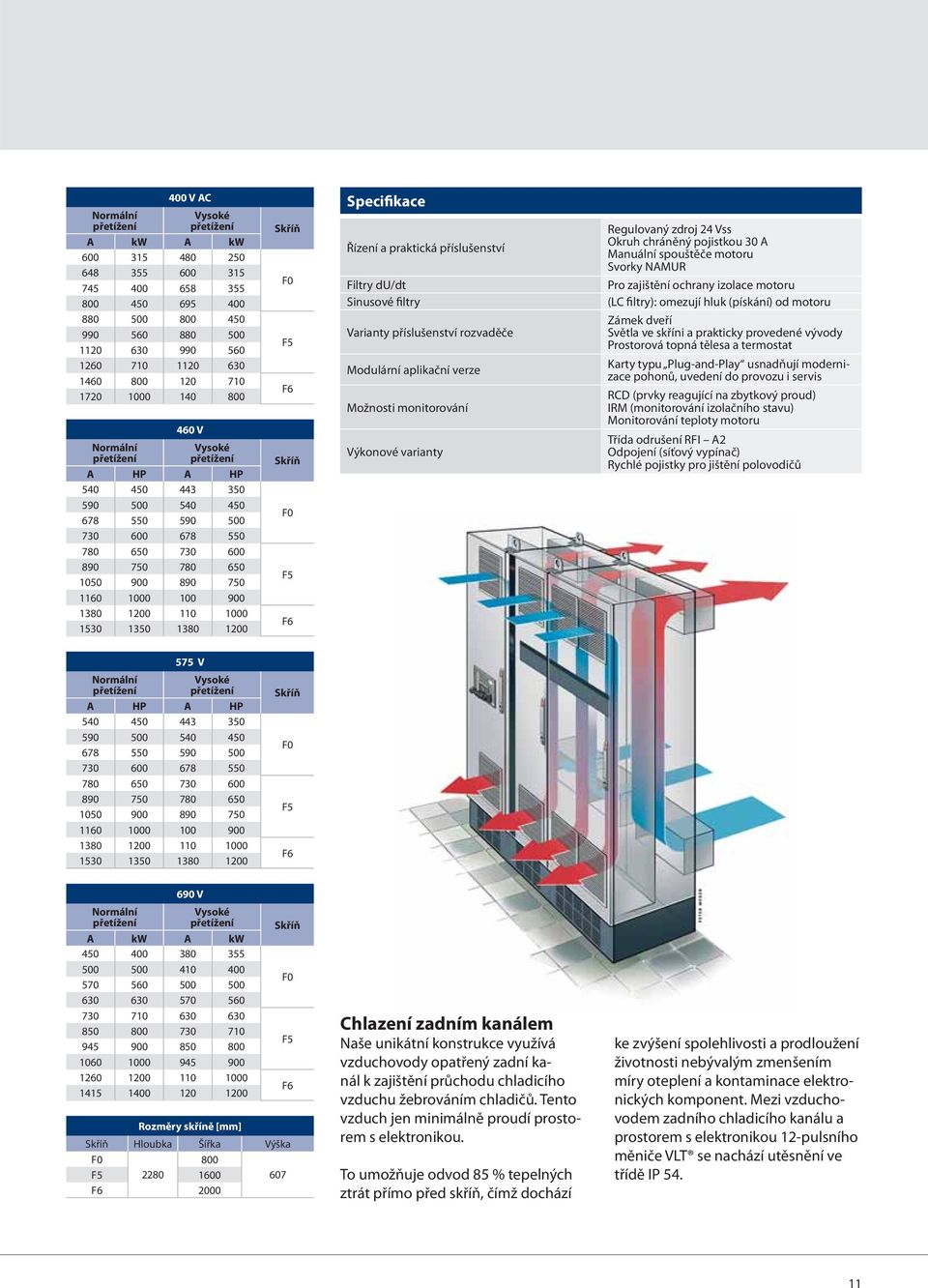

11 Normální přetížení 400 V AC Vysoké přetížení A kw A kw Normální přetížení 460 V Vysoké přetížení A HP A HP Skříň F0 F5 F6 Skříň F0 F5 F6 Specifikace Řízení a praktická příslušenství Filtry du/dt Sinusové filtry Varianty příslušenství rozvaděče Modulární aplikační verze Možnosti monitorování Výkonové varianty Regulovaný zdroj 24 Vss Okruh chráněný pojistkou 30 A Manuální spouštěče motoru Svorky NAMUR Pro zajištění ochrany izolace motoru (LC filtry): omezují hluk (pískání) od motoru Zámek dveří Světla ve skříni a prakticky provedené vývody Prostorová topná tělesa a termostat Karty typu Plug-and-Play usnadňují modernizace pohonů, uvedení do provozu i servis RCD (prvky reagující na zbytkový proud) IRM (monitorování izolačního stavu) Monitorování teploty motoru Třída odrušení RFI A2 Odpojení (síťový vypínač) Rychlé pojistky pro jištění polovodičů 575 V Normální přetížení Vysoké přetížení A HP A HP Skříň F0 F5 F6 Normální přetížení 690 V Vysoké přetížení A kw A kw Rozměry skříně [mm] Skříň F0 F5 F6 Skříň Hloubka Šířka Výška F0 F F Chlazení zadním kanálem Naše unikátní konstrukce využívá vzduchovody opatřený zadní kanál k zajištění průchodu chladicího vzduchu žebrováním chladičů. Tento vzduch jen minimálně proudí prostorem s elektronikou. To umožňuje odvod 85 % tepelných ztrát přímo před skříň, čímž dochází ke zvýšení spolehlivosti a prodloužení životnosti nebývalým zmenšením míry oteplení a kontaminace elektronických komponent. Mezi vzduchovodem zadního chladicího kanálu a prostorem s elektronikou 12-pulsního měniče VLT se nachází utěsnění ve třídě IP

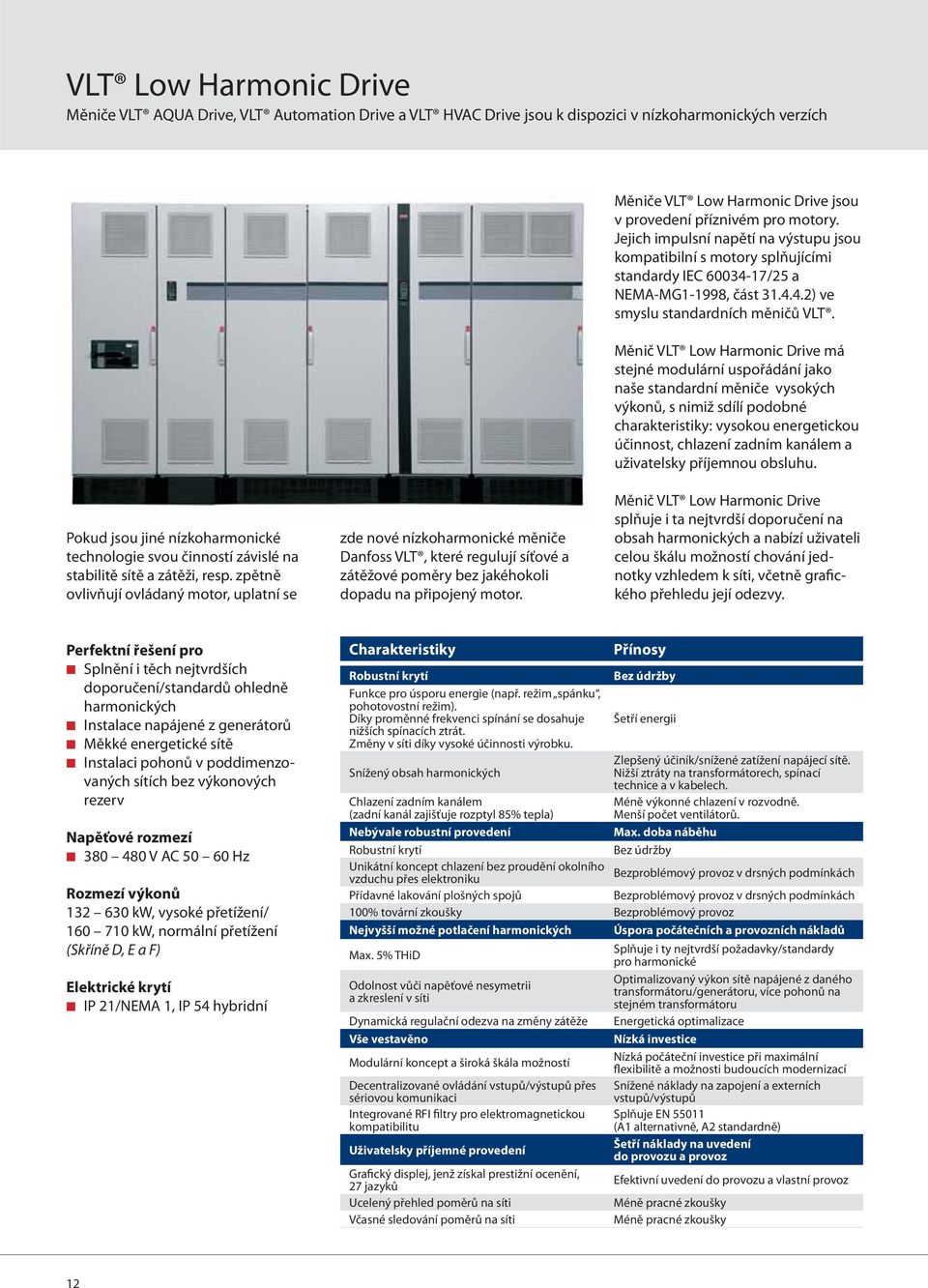

12 VLT Low Harmonic Drive Měniče VLT AQUA Drive, VLT Automation Drive a VLT HVAC Drive jsou k dispozici v nízkoharmonických verzích Měniče VLT Low Harmonic Drive jsou v provedení příznivém pro motory. Jejich impulsní napětí na výstupu jsou kompatibilní s motory splňujícími standardy IEC /25 a NEMA-MG1-1998, část ) ve smyslu standardních měničů VLT. Měnič VLT Low Harmonic Drive má stejné modulární uspořádání jako naše standardní měniče vysokých výkonů, s nimiž sdílí podobné charakteristiky: vysokou energetickou účinnost, chlazení zadním kanálem a uživatelsky příjemnou obsluhu. Pokud jsou jiné nízkoharmonické technologie svou činností závislé na stabilitě sítě a zátěži, resp. zpětně ovlivňují ovládaný motor, uplatní se zde nové nízkoharmonické měniče Danfoss VLT, které regulují síťové a zátěžové poměry bez jakéhokoli dopadu na připojený motor. Měnič VLT Low Harmonic Drive splňuje i ta nejtvrdší doporučení na obsah harmonických a nabízí uživateli celou škálu možností chování jednotky vzhledem k síti, včetně grafického přehledu její odezvy. Perfektní řešení pro Splnění i těch nejtvrdších doporučení/standardů ohledně harmonických Instalace napájené z generátorů Měkké energetické sítě Instalaci pohonů v poddimenzovaných sítích bez výkonových rezerv Napěťové rozmezí V AC Hz Rozmezí výkonů kw, vysoké přetížení/ kw, normální přetížení (Skříně D, E a F) Elektrické krytí IP 21/NEMA 1, IP 54 hybridní Charakteristiky Robustní krytí Funkce pro úsporu energie (např. režim spánku, pohotovostní režim). Díky proměnné frekvenci spínání se dosahuje nižších spínacích ztrát. Změny v síti díky vysoké účinnosti výrobku. Snížený obsah harmonických Chlazení zadním kanálem (zadní kanál zajišťuje rozptyl 85% tepla) Nebývale robustní provedení Robustní krytí Přínosy Bez údržby Šetří energii Zlepšený účiník/snížené zatížení napájecí sítě. Nižší ztráty na transformátorech, spínací technice a v kabelech. Méně výkonné chlazení v rozvodně. Menší počet ventilátorů. Max. doba náběhu Bez údržby Unikátní koncept chlazení bez proudění okolního vzduchu přes elektroniku Bezproblémový provoz v drsných podmínkách Přídavné lakování plošných spojů Bezproblémový provoz v drsných podmínkách 100% tovární zkoušky Bezproblémový provoz Nejvyšší možné potlačení harmonických Úspora počátečních a provozních nákladů Max. 5% THiD Odolnost vůči napěťové nesymetrii a zkreslení v síti Dynamická regulační odezva na změny zátěže Vše vestavěno Modulární koncept a široká škála možností Decentralizované ovládání vstupů/výstupů přes sériovou komunikaci Integrované RFI filtry pro elektromagnetickou kompatibilitu Uživatelsky příjemné provedení Grafický displej, jenž získal prestižní ocenění, 27 jazyků Ucelený přehled poměrů na síti Včasné sledování poměrů na síti Splňuje i ty nejtvrdší požadavky/standardy pro harmonické Optimalizovaný výkon sítě napájené z daného transformátoru/generátoru, více pohonů na stejném transformátoru Energetická optimalizace Nízká investice Nízká počáteční investice při maximální flexibilitě a možnosti budoucích modernizací Snížené náklady na zapojení a externích vstupů/výstupů Splňuje EN (A1 alternativně, A2 standardně) Šetří náklady na uvedení do provozu a provoz Efektivní uvedení do provozu a vlastní provoz Méně pracné zkoušky Méně pracné zkoušky 12

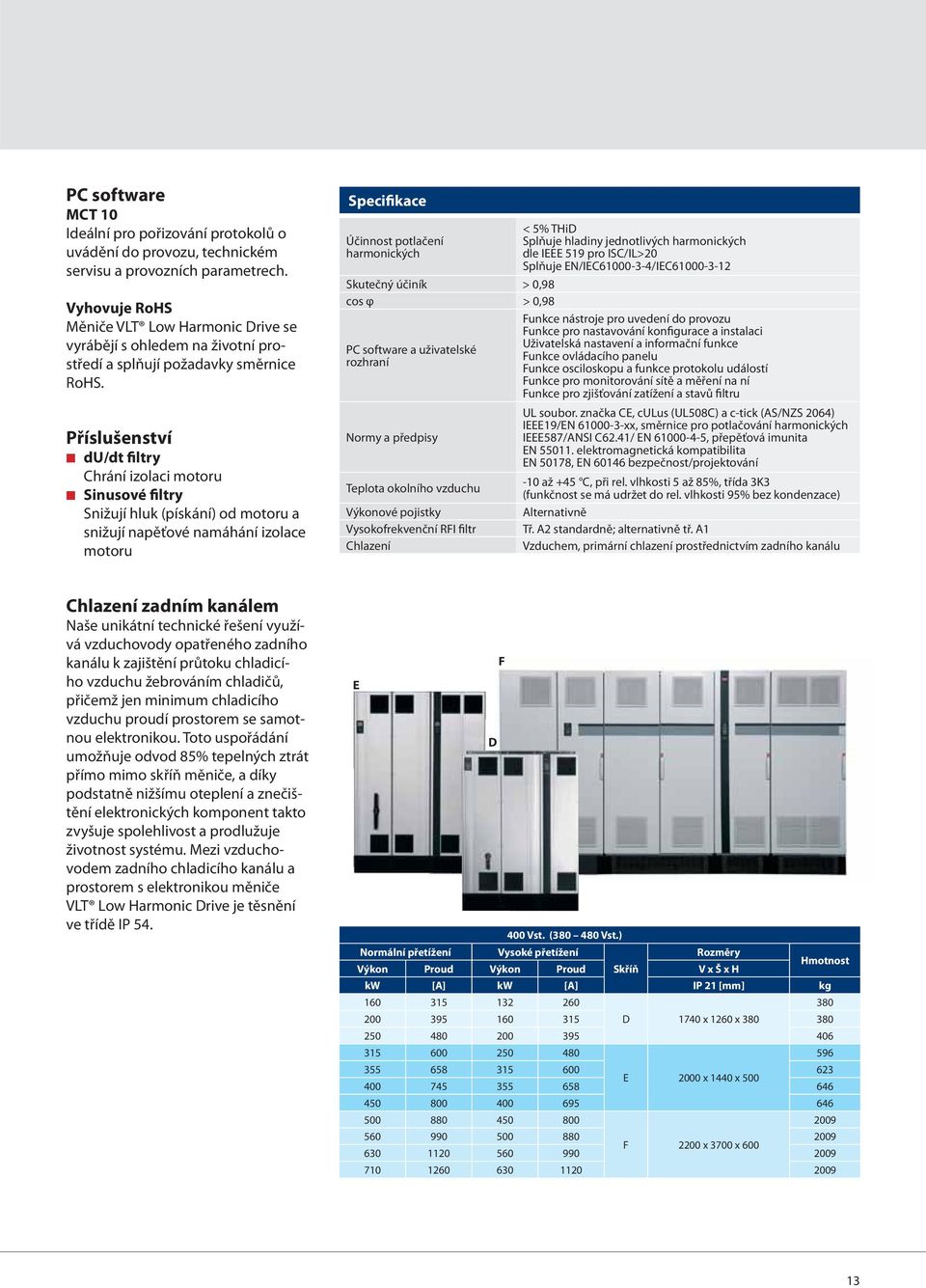

13 PC software MCT 10 Ideální pro pořizování protokolů o uvádění do provozu, technickém servisu a provozních parametrech. Vyhovuje RoHS Měniče VLT Low Harmonic Drive se vyrábějí s ohledem na životní prostředí a splňují požadavky směrnice RoHS. Příslušenství du/dt filtry Chrání izolaci motoru Sinusové filtry Snižují hluk (pískání) od motoru a snižují napěťové namáhání izolace motoru Specifikace Účinnost potlačení harmonických Skutečný účiník > 0,98 cos φ > 0,98 PC software a uživatelské rozhraní Normy a předpisy Teplota okolního vzduchu Výkonové pojistky Vysokofrekvenční RFI filtr Chlazení < 5% THiD Splňuje hladiny jednotlivých harmonických dle IEEE 519 pro ISC/IL>20 Splňuje EN/IEC /IEC Funkce nástroje pro uvedení do provozu Funkce pro nastavování konfigurace a instalaci Uživatelská nastavení a informační funkce Funkce ovládacího panelu Funkce osciloskopu a funkce protokolu událostí Funkce pro monitorování sítě a měření na ní Funkce pro zjišťování zatížení a stavů filtru UL soubor. značka CE, culus (UL508C) a c-tick (AS/NZS 2064) IEEE19/EN xx, směrnice pro potlačování harmonických IEEE587/ANSI C62.41/ EN , přepěťová imunita EN elektromagnetická kompatibilita EN 50178, EN bezpečnost/projektování -10 až +45 C, při rel. vlhkosti 5 až 85%, třída 3K3 (funkčnost se má udržet do rel. vlhkosti 95% bez kondenzace) Alternativně Tř. A2 standardně; alternativně tř. A1 Vzduchem, primární chlazení prostřednictvím zadního kanálu Chlazení zadním kanálem Naše unikátní technické řešení využívá vzduchovody opatřeného zadního kanálu k zajištění průtoku chladicího vzduchu žebrováním chladičů, přičemž jen minimum chladicího vzduchu proudí prostorem se samotnou elektronikou. Toto uspořádání umožňuje odvod 85% tepelných ztrát přímo mimo skříň měniče, a díky podstatně nižšímu oteplení a znečištění elektronických komponent takto zvyšuje spolehlivost a prodlužuje životnost systému. Mezi vzduchovodem zadního chladicího kanálu a prostorem s elektronikou měniče VLT Low Harmonic Drive je těsnění ve třídě IP 54. F E D 400 Vst. ( Vst.) Normální přetížení Vysoké přetížení Rozměry Výkon Proud Výkon Proud Skříň V x Š x H Hmotnost kw [A] kw [A] IP 21 [mm] kg D 1740 x 1260 x E 2000 x 1440 x F 2200 x 3700 x

14 Moderně řešený aktivní filtr AAF 005 Moderně řešené aktivní filtry Danfoss eliminují harmonické zkreslení, ke kterému dochází působením nelineárních zátěží, a zlepšují účiník soustavy (cos φ). Osvědčená výkonová elektronika VLT obnovuje optimální sinusový průběh a cos φ. Za tím účelem generuje a injektuje harmonické a jalové proudy v protifázi k aktuálnímu stavu v síti. Tím dochází k vyčištění sítě. Moderně řešené aktivní filtry Danfoss zajišťují kompenzaci jednotlivých měničů VLT v rámci kompaktního integrovaného řešení, nebo je lze instalovat jako kompaktní autonomní řešení ve společném přípojném bodě pak se jedná o současnou kompenzaci několika zátěží. Aktivní filtry Danfoss mohou pracovat na středních napěťových hladinách prostřednictvím snižujícího transformátoru. Modulární konstrukce nabízí stejné charakteristiky jako naše řada VLT High Power včetně vysoké energetické účinnosti, uživatelsky příjemné obsluhy, chlazení zadním kanálem a vysoce kvalitního krytí. Perfektní řešení pro Regeneraci slabých sítí Zvýšení výkonu sítě Zvýšení výkonu generátoru Splnění nároků na dovybavení při zachování kompaktnosti Zabezpečení citlivých prostředí Využití energetických úspor Napěťové rozmezí V AC Hz Výkonový rozsah 190 A, 250 A, 310 A, 400 A, 500 A. Až 4 jednotky lze zapojit paralelně a dosáhnout tak vyššího výkonu. Elektrické krytí IP 21, IP 54 hybridní Charakteristiky Energetické úspory Korekce účiníku a vymezení regulačních priorit Automatické přizpůsobení změnám na síti Snížený obsah harmonických Chlazení zadním kanálem (85% tepla se rozptýlí přes zadní kanál) Spolehlivost Pokračuje v činnosti i při přetížení Vysoká odolnost vůči zkreslení na pozadí a napěťové nesymetrie Funkce automatické ochrany Alternativně odpojovač sítě s pojistkami Chlazení zadním kanálem Přídavné lakování plošných spojů Možnost dovybavení bez demontáže stávajícího zařízení Uživatelsky příjemné provedení Standardní ovládací panel (LCP) Stejná kompaktní skříň pro montáž na zeď jako u měničů Modulární provedení Vysoká zaměnitelnost komponent pro naše pohony Automatické přizpůsobování čidla proudu Kompatibilita se softwarem VLT Přínosy Nižší provozní náklady Šetří energii Zvýšená účinnost transformátorů Snížené ztráty v kabelech Nižší potřeba chlazení rozvodny Nižší počet ventilátorů Maximální doba náběhu Rychlý náběh Nejsou potřebné žádné externí vypínače Nižší teplota skříně Delší životnost Zvýšená odolnost proti prachu Časové a nákladové úspory Šetří počáteční a provozní náklady Efektivní uvedení do provozu a obsluha Dobře známá a snadná instalace v malých prostorách Umožňuje rychlou instalaci Rychlý a snadný servis Méně pracné uvedení do provozu Ušetří čas na uvedení do provozu Umožňuje podporu analýzou 14

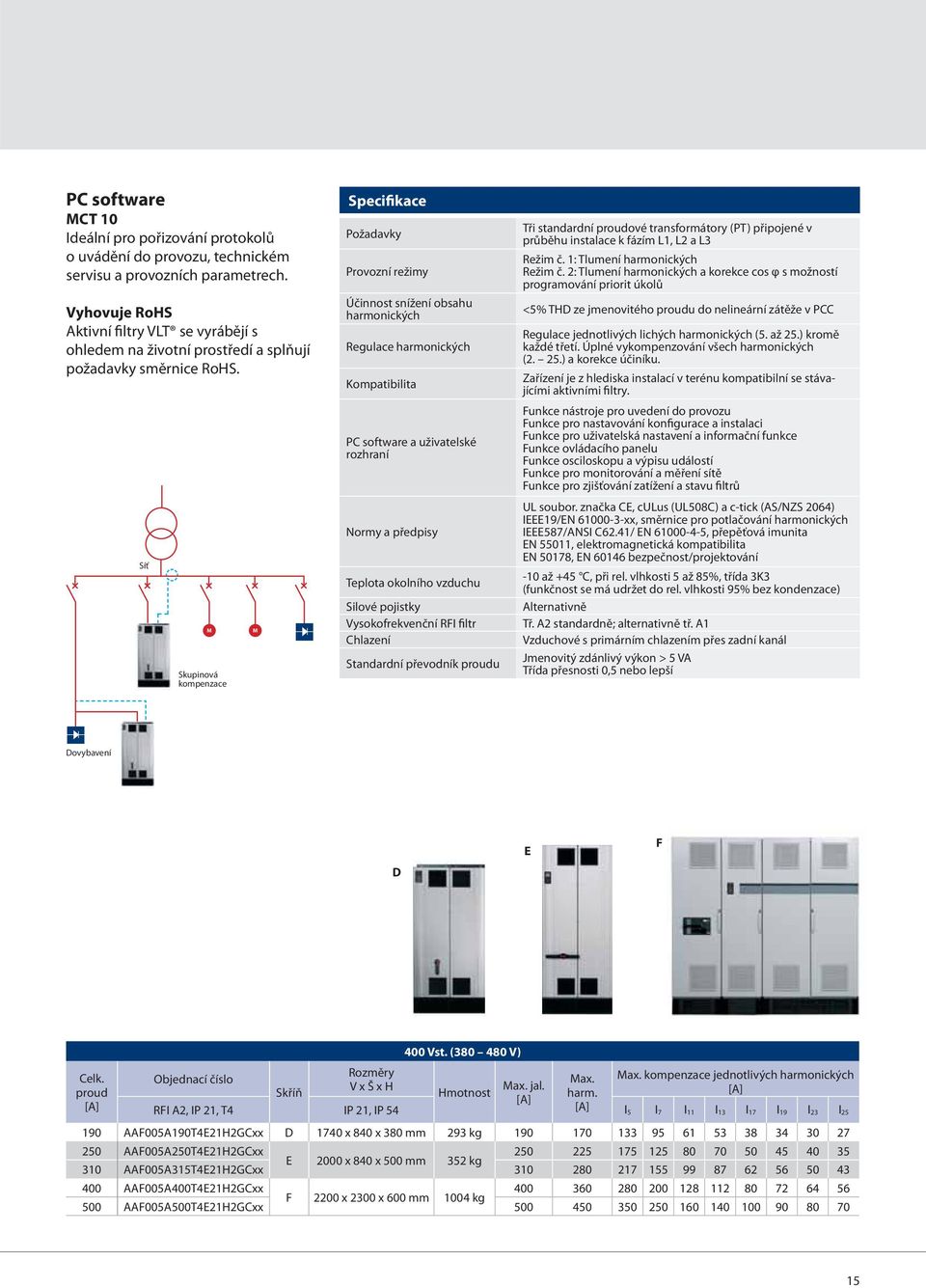

15 PC software MCT 10 Ideální pro pořizování protokolů o uvádění do provozu, technickém servisu a provozních parametrech. Vyhovuje RoHS Aktivní filtry VLT se vyrábějí s ohledem na životní prostředí a splňují požadavky směrnice RoHS. Síť M Skupinová kompenzace M Specifikace Požadavky Provozní režimy Účinnost snížení obsahu harmonických Regulace harmonických Kompatibilita PC software a uživatelské rozhraní Normy a předpisy Teplota okolního vzduchu Silové pojistky Vysokofrekvenční RFI filtr Chlazení Standardní převodník proudu Tři standardní proudové transformátory (PT) připojené v průběhu instalace k fázím L1, L2 a L3 Režim č. 1: Tlumení harmonických Režim č. 2: Tlumení harmonických a korekce cos φ s možností programování priorit úkolů <5% THD ze jmenovitého proudu do nelineární zátěže v PCC Regulace jednotlivých lichých harmonických (5. až 25.) kromě každé třetí. Úplné vykompenzování všech harmonických (2. 25.) a korekce účiníku. Zařízení je z hlediska instalací v terénu kompatibilní se stávajícími aktivními filtry. Funkce nástroje pro uvedení do provozu Funkce pro nastavování konfigurace a instalaci Funkce pro uživatelská nastavení a informační funkce Funkce ovládacího panelu Funkce osciloskopu a výpisu událostí Funkce pro monitorování a měření sítě Funkce pro zjišťování zatížení a stavu filtrů UL soubor. značka CE, culus (UL508C) a c-tick (AS/NZS 2064) IEEE19/EN xx, směrnice pro potlačování harmonických IEEE587/ANSI C62.41/ EN , přepěťová imunita EN 55011, elektromagnetická kompatibilita EN 50178, EN bezpečnost/projektování -10 až +45 C, při rel. vlhkosti 5 až 85%, třída 3K3 (funkčnost se má udržet do rel. vlhkosti 95% bez kondenzace) Alternativně Tř. A2 standardně; alternativně tř. A1 Vzduchové s primárním chlazením přes zadní kanál Jmenovitý zdánlivý výkon > 5 VA Třída přesnosti 0,5 nebo lepší Dovybavení D E F Celk. proud [A] 400 Vst. ( V) Rozměry Objednací číslo Max. Max. kompenzace jednotlivých harmonických Skříň V x Š x H Max. jal. Hmotnost harm. [A] [A] RFI A2, IP 21, T4 IP 21, IP 54 [A] I 5 I 7 I 11 I 13 I 17 I 19 I 23 I AAF005A190T4E21H2GCxx D 1740 x 840 x 380 mm 293 kg AAF005A250T4E21H2GCxx E 2000 x 840 x 500 mm 352 kg 310 AAF005A315T4E21H2GCxx AAF005A400T4E21H2GCxx F 2200 x 2300 x 600 mm 1004 kg 500 AAF005A500T4E21H2GCxx
