1 Zakladatel firmy Georg Utz

2 Jednoduchá úspora místa 124

3 Skládací přepravky Skládací přepravky 125

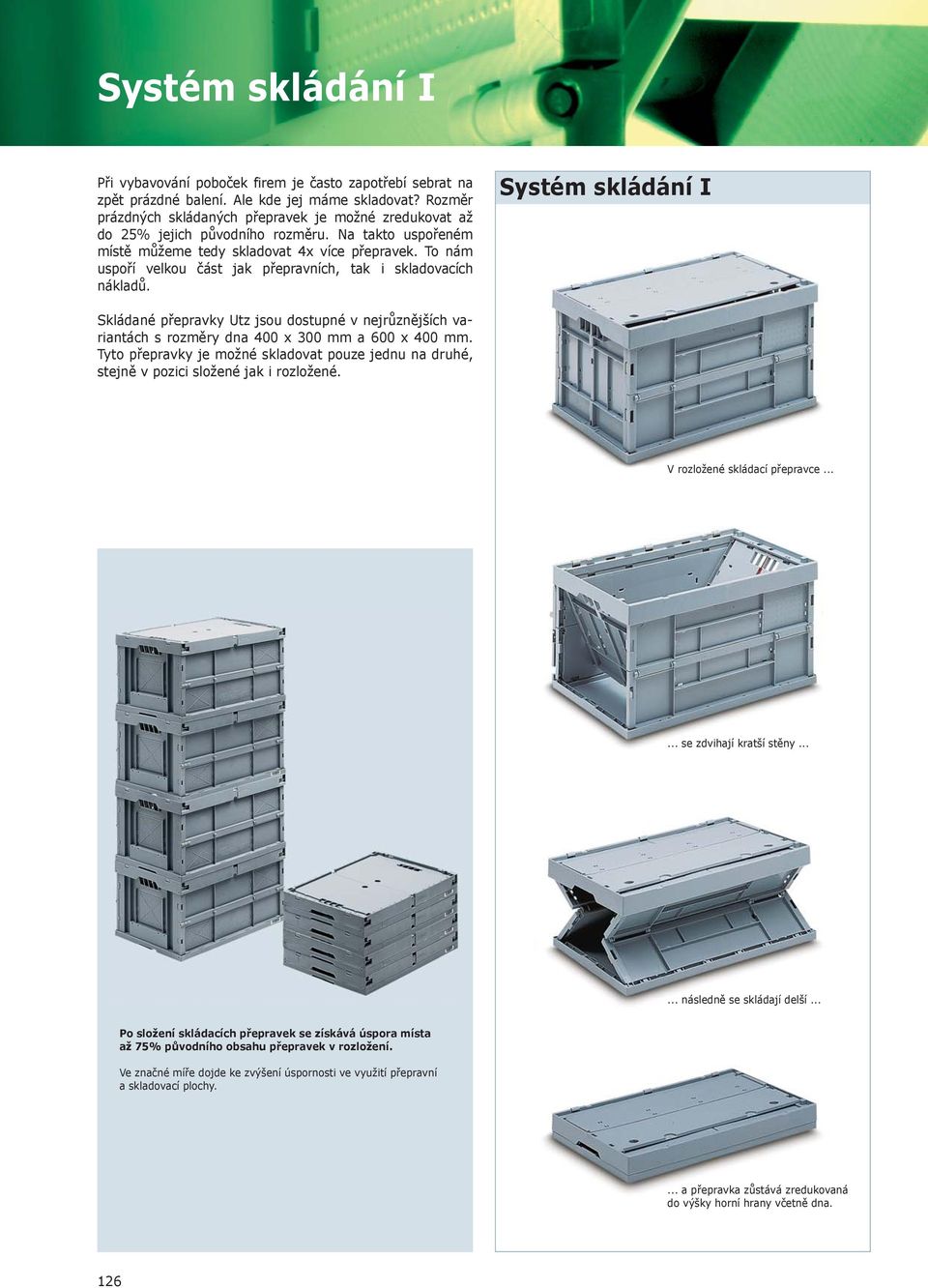

4 Systém skládání I Při vybavování poboček firem je často zapotřebí sebrat na zpět prázdné balení. Ale kde jej máme skladovat? Rozměr prázdných skládaných přepravek je možné zredukovat až do 25% jejich původního rozměru. Na takto uspořeném místě můžeme tedy skladovat 4x více přepravek. To nám uspoří velkou část jak přepravních, tak i skladovacích nákladů. Systém skládání I Skládané přepravky Utz jsou dostupné v nejrůznějších variantách s rozměry dna 400 x 300 mm a 600 x 400 mm. Tyto přepravky je možné skladovat pouze jednu na druhé, stejně v pozici složené jak i rozložené. V rozložené skládací přepravce se zdvihají kratší stěny následně se skládají delší... Po složení skládacích přepravek se získává úspora místa až 75% původního obsahu přepravek v rozložení. Ve značné míře dojde ke zvýšení úspornosti ve využití přepravní a skladovací plochy.... a přepravka zůstává zredukovaná do výšky horní hrany včetně dna. 126

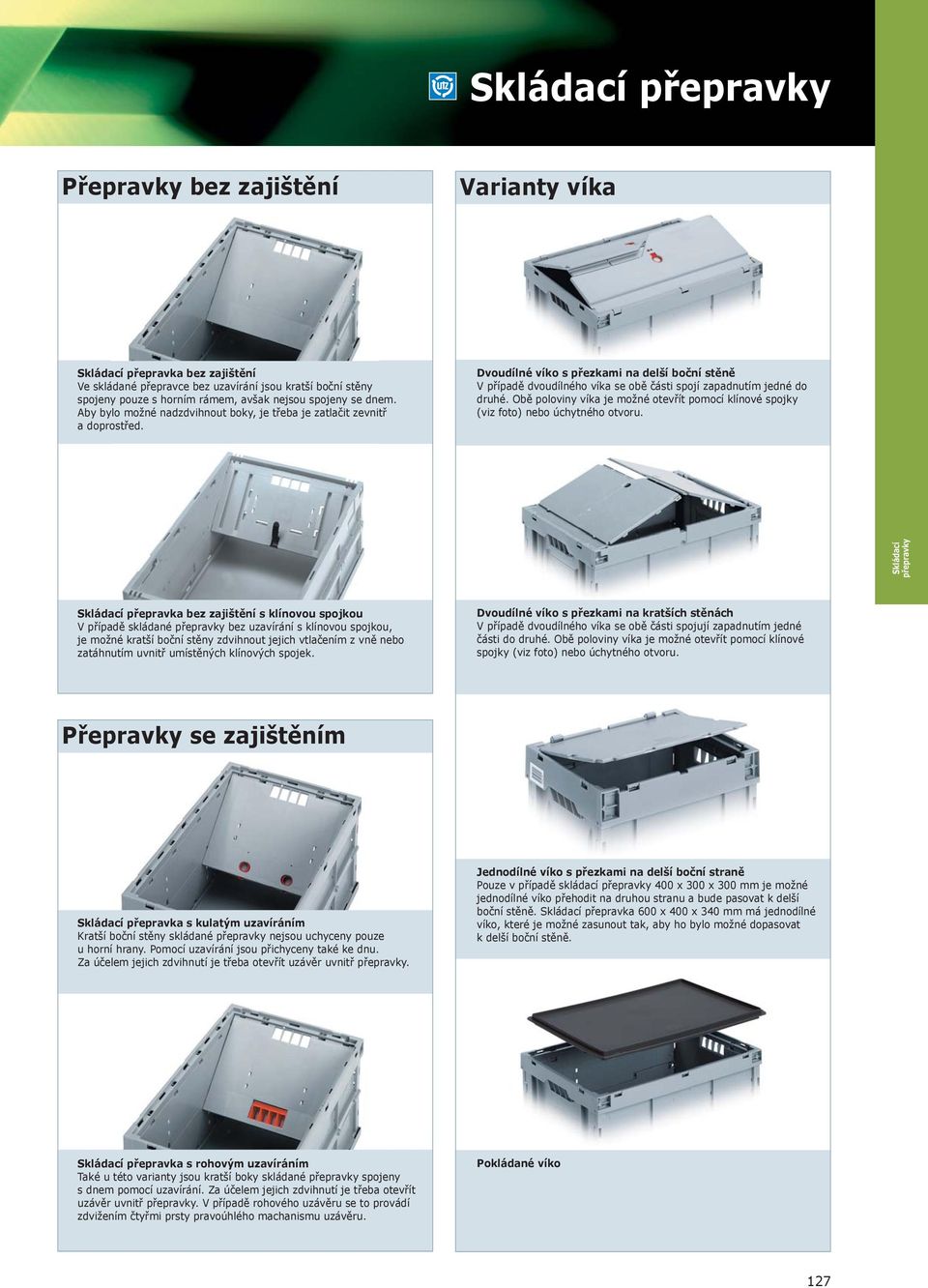

5 Skládací přepravky Přepravky bez zajištění Varianty víka Skládací přepravka bez zajištění Ve skládané přepravce bez uzavírání jsou kratší boční stěny spojeny pouze s horním rámem, avšak nejsou spojeny se dnem. Aby bylo možné nadzdvihnout boky, je třeba je zatlačit zevnitř a doprostřed. Dvoudílné víko s přezkami na delší boční stěně V případě dvoudílného víka se obě části spojí zapadnutím jedné do druhé. Obě poloviny víka je možné otevřít pomocí klínové spojky (viz foto) nebo úchytného otvoru. Skládací přepravky Skládací přepravka bez zajištění s klínovou spojkou V případě skládané přepravky bez uzavírání s klínovou spojkou, je možné kratší boční stěny zdvihnout jejich vtlačením z vně nebo zatáhnutím uvnitř umístěných klínových spojek. Dvoudílné víko s přezkami na kratších stěnách V případě dvoudílného víka se obě části spojují zapadnutím jedné části do druhé. Obě poloviny víka je možné otevřít pomocí klínové spojky (viz foto) nebo úchytného otvoru. Přepravky se zajištěním Skládací přepravka s kulatým uzavíráním Kratší boční stěny skládané přepravky nejsou uchyceny pouze u horní hrany. Pomocí uzavírání jsou přichyceny také ke dnu. Za účelem jejich zdvihnutí je třeba otevřít uzávěr uvnitř přepravky. Jednodílné víko s přezkami na delší boční straně Pouze v případě skládací přepravky 400 x 300 x 300 mm je možné jednodílné víko přehodit na druhou stranu a bude pasovat k delší boční stěně. Skládací přepravka 600 x 400 x 340 mm má jednodílné víko, které je možné zasunout tak, aby ho bylo možné dopasovat k delší boční stěně. Skládací přepravka s rohovým uzavíráním Také u této varianty jsou kratší boky skládané přepravky spojeny s dnem pomocí uzavírání. Za účelem jejich zdvihnutí je třeba otevřít uzávěr uvnitř přepravky. V případě rohového uzávěru se to provádí zdvižením čtyřmi prsty pravoúhlého machanismu uzávěru. Pokládané víko 127

6 400 x 300 x 225 mm Výška po složení: 89 mm 400 x 300 x 260 mm Výška po složení: 89 mm 356 x 257 x 217 mm 20 litrů 2,0 kg 356 x 257 x 252 mm 23 litrů 2,1 kg Zajištění není je Zajištění není je Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 128

7 Skládací přepravky 400 x 300 x 300 mm Výška po složení: 89 mm 356 x 257 x 292 mm 27 litrů 2,3 kg Zajištění není je Skládací přepravky Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 129

8 600 x 400 x 225 mm Výška po složení: 72 mm 600 x 400 x 260 mm Výška po složení: 72 mm 556 x 357 x 217 mm 43 litrů 2,6 kg 556 x 357 x 252 mm 50 litrů 2,8 kg není Zajištění je není s klínovou pojistkou Zajištění není je Zpevněné dno a děrované boční stěny dle požadavků. Zpevněné dno a děrované boční stěny dle požadavků. Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 130

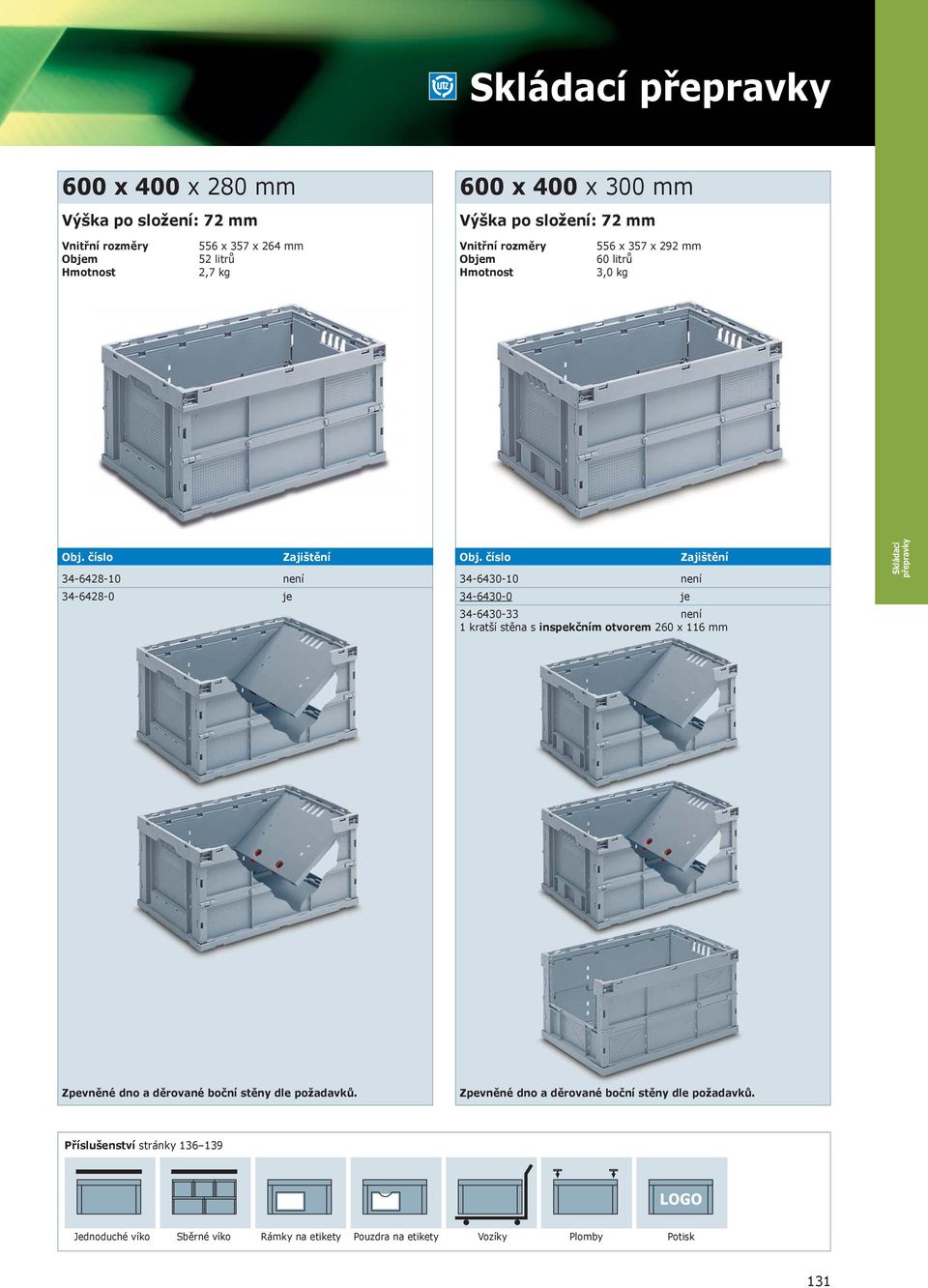

9 Skládací přepravky 600 x 400 x 280 mm Výška po složení: 72 mm 600 x 400 x 300 mm Výška po složení: 72 mm 556 x 357 x 264 mm 52 litrů 2,7 kg 556 x 357 x 292 mm 60 litrů 3,0 kg Zajištění není je není Zajištění je není 1 kratší stěna s inspekčním otvorem 260 x 116 mm Skládací přepravky Zpevněné dno a děrované boční stěny dle požadavků. Zpevněné dno a děrované boční stěny dle požadavků. Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 131

10 600 x 400 x 320 mm 600 x 400 x 320 mm Výška po složení: 72 mm Výška po složení: 59 mm 556 x 357 x 315 mm 63 litrů 3,0 kg 556 x 357 x 315 mm 63 litrů 2,8 kg Zajištění není je s rohovým uzavíráním Dno Zajištění hladké není Zpevněné dno dle požadavků. Pokládané víko Zpevněné dno dle požadavků. Chybí možnost dopasování jiných variant vík. Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 132

11 Skládací přepravky 600 x 400 x 320 mm Výška po složení: 59 mm Boční děrované stěny, profilované dno 567 x 367 x 304 mm 63 litrů 2,85 kg 600 x 400 x 340 mm Výška po složení: 82 mm 556 x 356 x 323 mm 64 litrů 3,1 kg Dno Zajištění profilování není Zajištění není uzávěr s kolíčkem a víkem Skládací přepravky Pokládané víko Zasouvací víko Chybí možnost jiných variant víka. Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 133

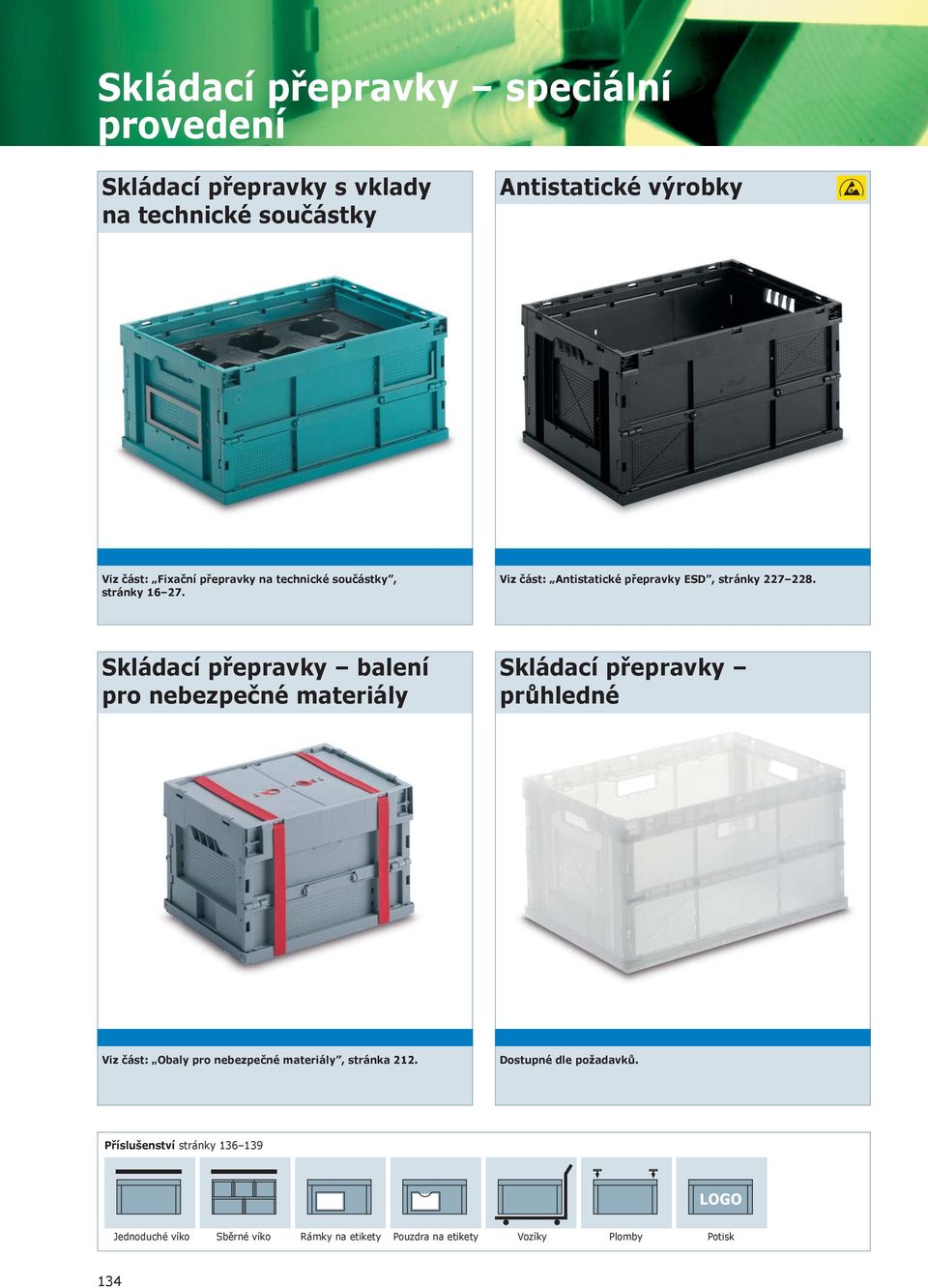

12 Skládací přepravky speciální provedení Skládací přepravky s vklady na technické součástky Antistatické výrobky Viz část: Fixační přepravky na technické součástky, stránky Viz část: Antistatické přepravky ESD, stránky Skládací přepravky balení pro nebezpečné materiály Skládací přepravky průhledné Viz část: Obaly pro nebezpečné materiály, stránka 212. Dostupné dle požadavků. Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 134

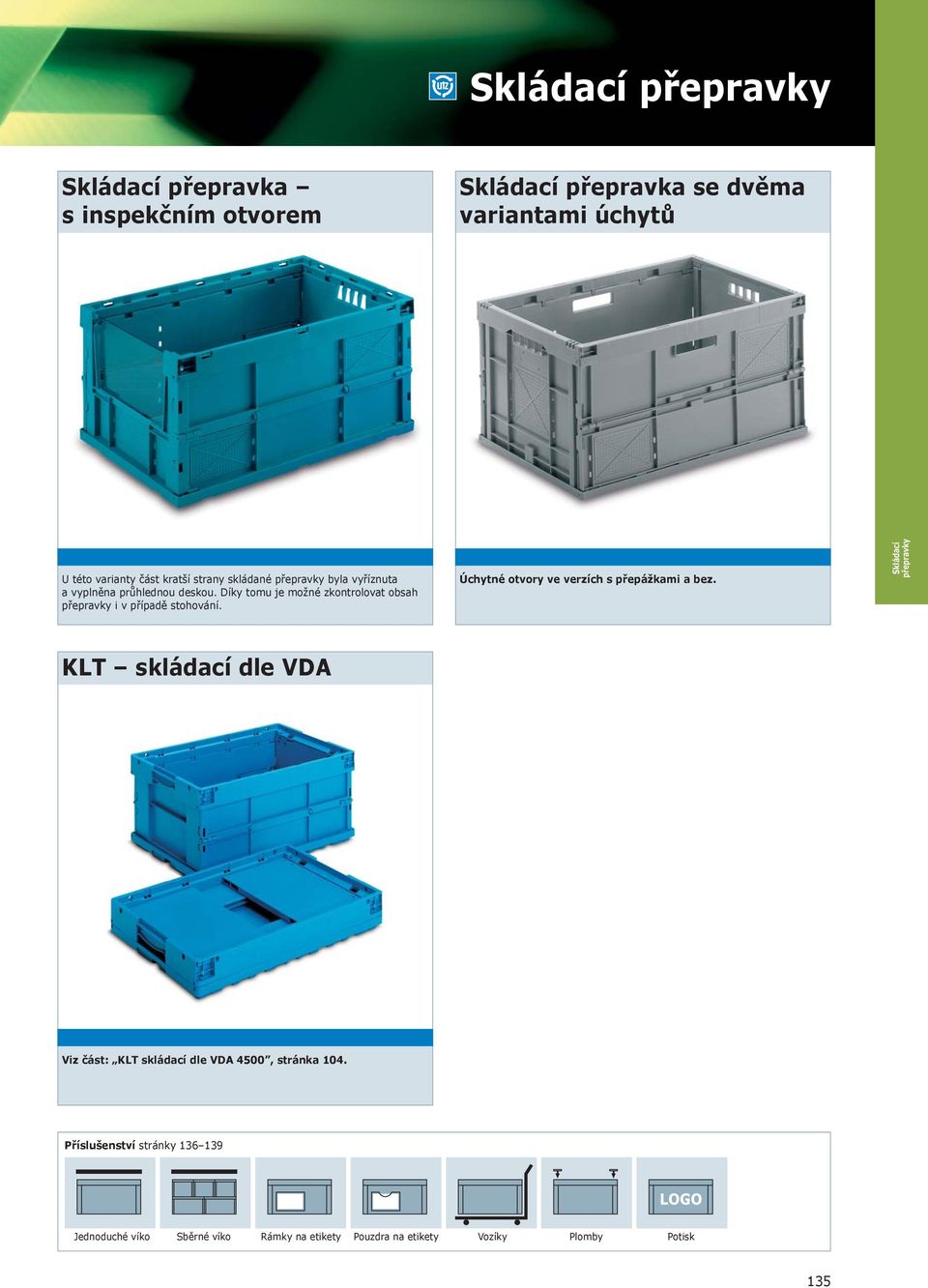

13 Skládací přepravky Skládací přepravka s inspekčním otvorem Skládací přepravka se dvěma variantami úchytů U této varianty část kratší strany skládané přepravky byla vyříznuta a vyplněna průhlednou deskou. Díky tomu je možné zkontrolovat obsah přepravky i v případě stohování. Úchytné otvory ve verzích s přepážkami a bez. Skládací přepravky KLT skládací dle VDA Viz část: KLT skládací dle VDA 4500, stránka 104. Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 135

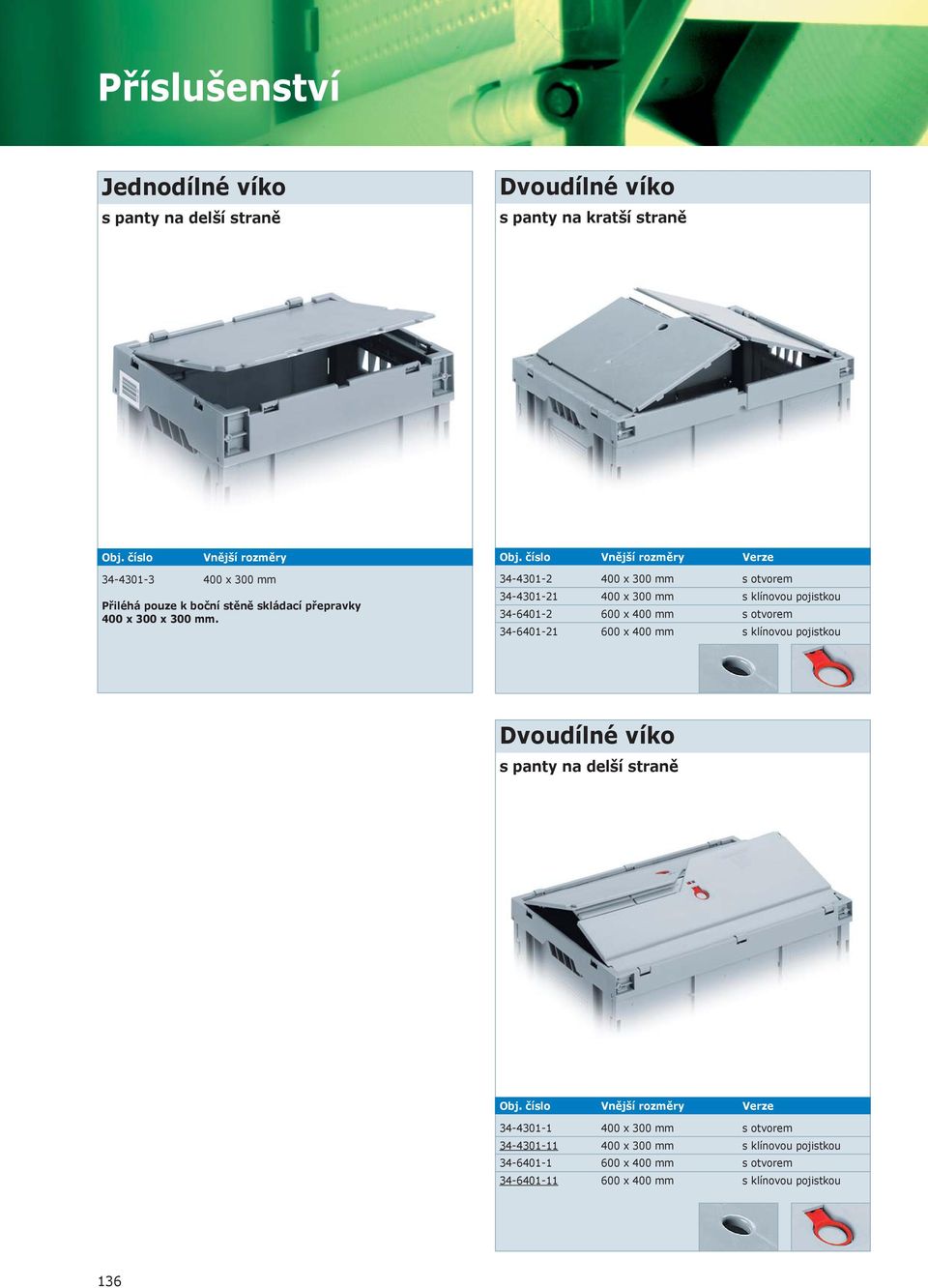

14 Příslušenství Jednodílné víko s panty na delší straně Dvoudílné víko s panty na kratší straně Vnější rozměry x 300 mm Přiléhá pouze k boční stěně skládací přepravky 400 x 300 x 300 mm. Vnější rozměry Verze x 300 mm s otvorem x 300 mm s klínovou pojistkou x 400 mm s otvorem x 400 mm s klínovou pojistkou Dvoudílné víko s panty na delší straně Vnější rozměry Verze x 300 mm s otvorem x 300 mm s klínovou pojistkou x 400 mm s otvorem x 400 mm s klínovou pojistkou 136

15 Skládací přepravky Jednoduché víko 400 x 300 mm Víko 800 x 600 mm Vnější rozměry x 300 mm Vnější rozměry x 610 mm Skládací přepravky Odpovídá dvěma přepravkám 600 x 400 mm Jednoduché víko 600 x 400 mm Víko 1200 x 800 mm Vnější rozměry x 400 mm Vnější rozměry x 820 mm Odpovídá čtyřem přepravkám 600 x 400 mm 137

16 Příslušenství Rámky na etikety pasuje ke všem skládacím přepravkám o výšce 225 mm Pouzdra na etikety navařené x 45 mm pasuje ke všem skládacím přepravkám o výšce 225 mm Materiál x 83 mm PP nýtované x 50 mm Materiál x 57 mm PVC pasuje ke všem skládacím přepravkám o výšce 225 mm x 80 mm pasuje ke všem skládacím přepravkám o výšce 260 mm x 80 mm 138

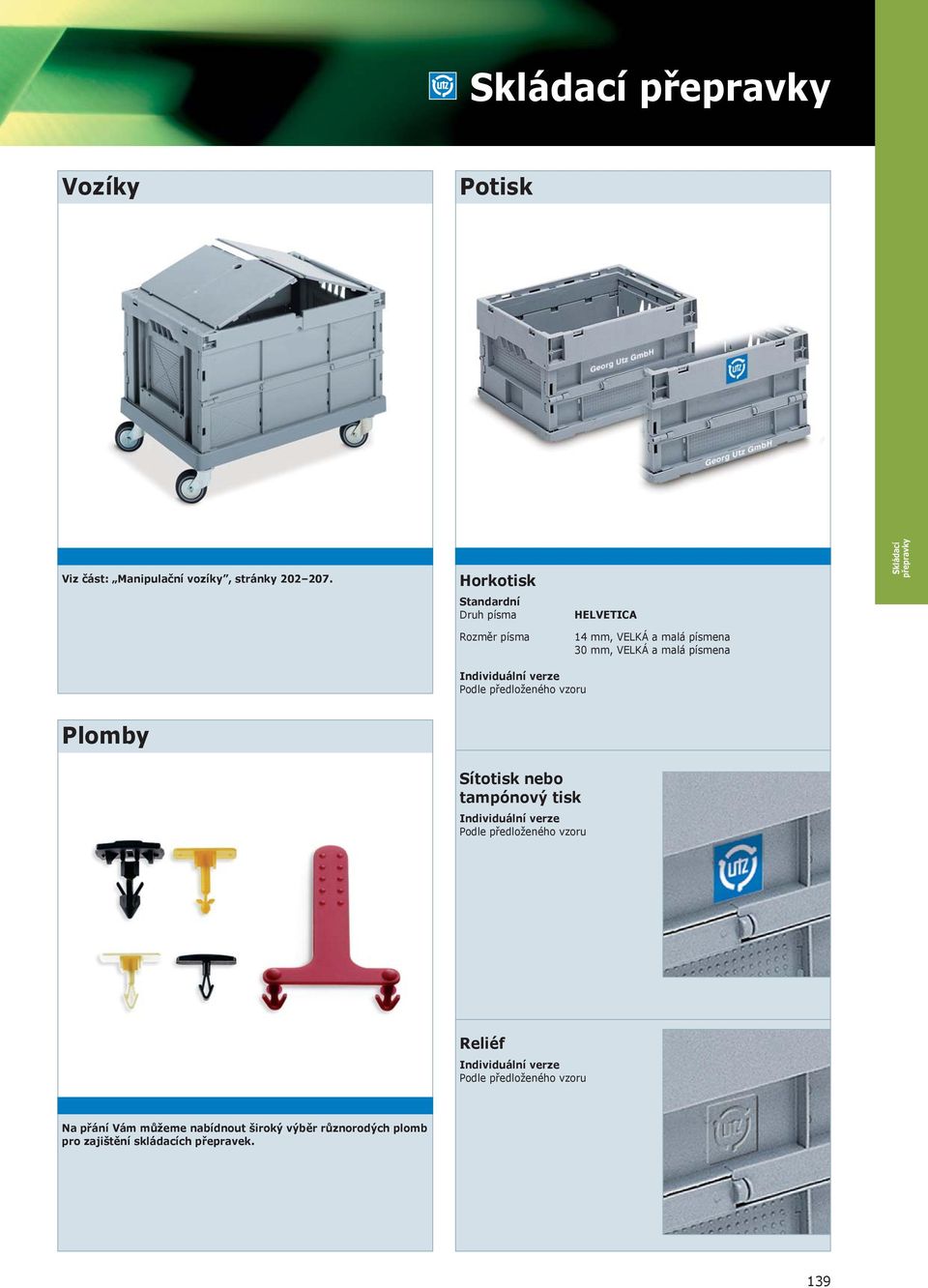

17 Skládací přepravky Vozíky Potisk Viz část: Manipulační vozíky, stránky Horkotisk Standardní Druh písma Rozměr písma HELVETICA 14 mm, VELKÁ a malá písmena 30 mm, VELKÁ a malá písmena Skládací přepravky Individuální verze Podle předloženého vzoru Plomby Sítotisk nebo tampónový tisk Individuální verze Podle předloženého vzoru Reliéf Individuální verze Podle předloženého vzoru Na přání Vám můžeme nabídnout široký výběr různorodých plomb pro zajištění skládacích přepravek. 139

18 Systém skládání II Rozměr prázdných skládacích přepravek je možné zredukovat až o 80% jejich původní velikosti. Systém skládání II Právě z toho důvodu se přepravky, jež umožňují úsporu prostoru skvěle hodí pro přepravu, kdy jsou během zpáteční cesty převáženy prázdné. Na stejné ploše je možné uložit až pětkrát více skládacích přepravek než v případě pevných přepravek. Díky tomu můžeme výrazně zredukovat náklady za dopravu. Díky otevření samo-uzavíratelných zámků se uvolní mechanismus skládání a boční stěny... Prázdné skládací přepravky umožňují úsporu prostoru až o 80% původního objemu rozložených přepravek. Mají vliv na značné vylepšení úspornosti využití existujícího přepravního a skladovacího prostoru.... je možné složit. 140

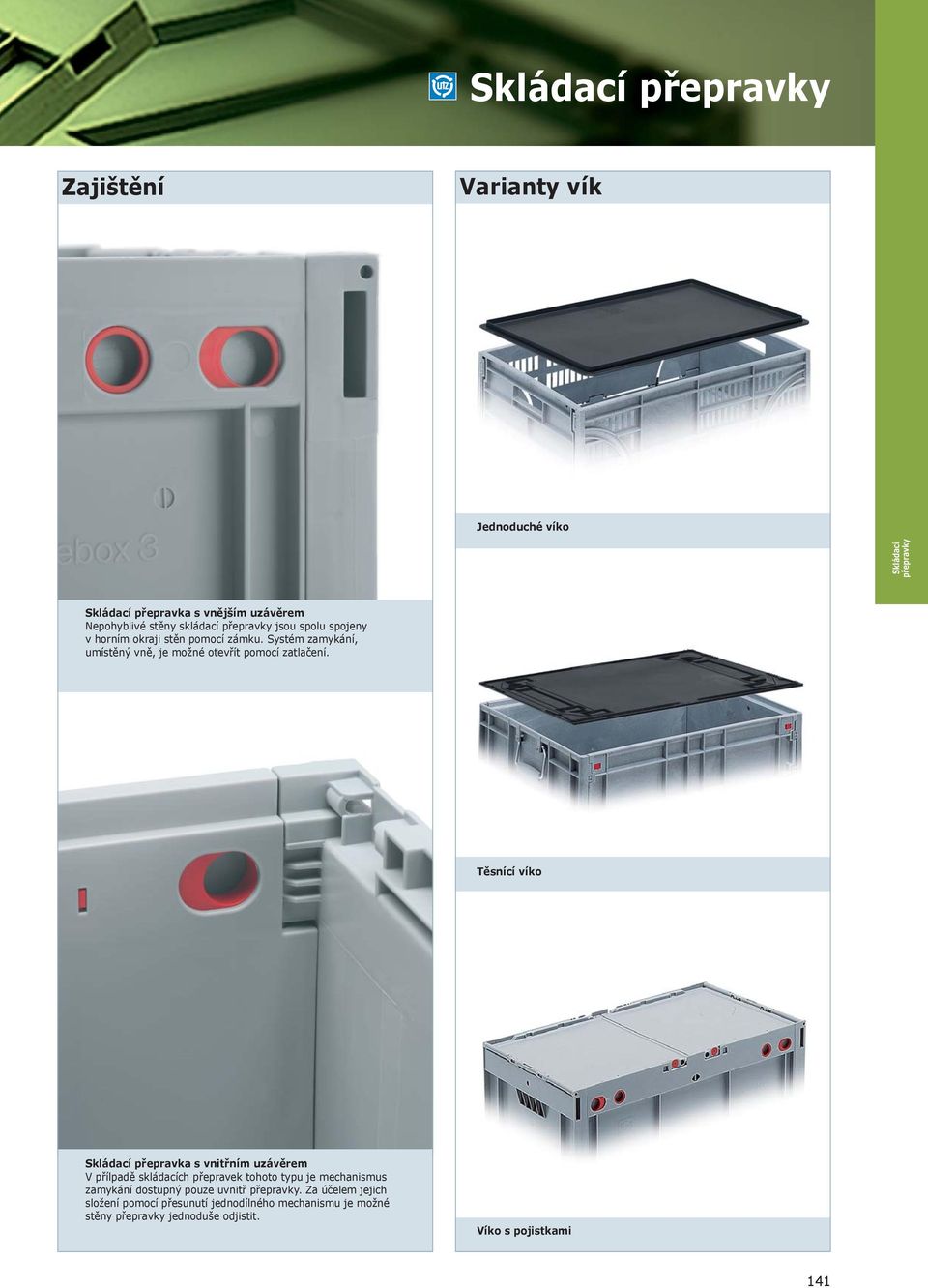

19 Skládací přepravky Zajištění Varianty vík Jednoduché víko Skládací přepravky Skládací přepravka s vnějším uzávěrem Nepohyblivé stěny skládací přepravky jsou spolu spojeny v horním okraji stěn pomocí zámku. Systém zamykání, umístěný vně, je možné otevřít pomocí zatlačení. Těsnící víko Skládací přepravka s vnitřním uzávěrem V přílpadě skládacích přepravek tohoto typu je mechanismus zamykání dostupný pouze uvnitř přepravky. Za účelem jejich složení pomocí přesunutí jednodílného mechanismu je možné stěny přepravky jednoduše odjistit. Víko s pojistkami 141

20 600 x 400 x 200 mm 600 x 400 x 355 mm s víkem Výška po složení 575 x 365 x 195 mm 40 mm 40 litrů 2,8 kg Výška po složení 556 x 370 x 328 mm 82 mm 67 litrů 4,0 kg Boční stěny Dno Úchyty štěrbinové plné 2 úchytné otvory Dno Úchyty profilované 2 úchytné otvory Zpevněné dno V dvojité, plné 2 úchytné otvory Možné pouze s víkem (dvoudílným) s panty na kratší straně. Jednoduché víko Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 142

21 Skládací přepravky 800 x 600 x 465 mm Skládací rám 800 x 600 mm Výška po složení 760 x 560 x 435 mm 120 mm 185 litrů 6,9 kg Vnější rozměry Výška po složení 800 x 600 x 465 mm 760 x 560 x 435 mm 120 mm 185 litrů 5,5 kg Dno Úchyty profilované 2 úchyty mušlové Zpevněné dno V dvojité, plné 2 úchyty mušlové Úchyty úchyty mušlové úchytné otvory Skládací přepravky S dvoudílným víkem, s panty na kratší straně Dno Úchyty profilované 2 úchyty mušlové Zpevněné dno V dvojité, plné 2 úchyty mušlové S dvoudílným víkem, s panty na kratší straně Úchyty úchyty mušlové Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 143

22 800 x 600 x 530 mm 735 x 360 x 400 mm Výška po složení 213 mm 150 litrů 14,0 kg Skládací rám boxu 800 x 600 mm Vnější rozměry 800 x 600 x 390 mm 750 x 550 x 372 mm 153 litrů 4,7 kg Boční stěny Verze Úchyty plné podstavec 2 úchyty paletový x 600 x 425 mm 735 x 360 x 400 mm Výška po složení 112 mm 150 litrů 11,6 kg Skládací rám boxu 1200 x 800 mm Vnější rozměry 1200 x 800 x 390 mm 1150 x 750 x 372 mm 330 litrů 7,2 kg Boční stěny Dno Úchyty plné profilované 2 úchyty Příslušenství stránky Jednoduché víko Sběrné víko Rámky na etikety Pouzdra na etikety Vozíky Plomby Potisk 144

23 Příslušenství Skládací přepravky Těsnící víko 800 x 600 mm Víko 1200 x 800 mm Vnější rozměry x 610 mm Vnější rozměry x 820 mm Skládací přepravky Pasuje na 4 přepravky 600 x 400 mm Pasuje na 2 přepravky 800 x 600 mm 145

24 Příslušenství Rámky na etikety Pouzdra na etikety nýtované x 149 mm Pasuje pouze k skládacím přepravkám a skládacím stěnám Materiál x 75 mm PVC x 86 mm PVC Nehodí se pro skládací přepravku ! Rámky na etikety Pouzdra na etikety bodově navařené x 80 mm Materiál x 85 mm PP x 150 mm PP 146

25 Skládací přepravky Manipulační vozíky Potisk Viz část: Manipulační vozíky, stránky Horkotisk Standardní Druh písma Rozměr písma HELVETICA 14 mm, VELKÁ a malá písmena 30 mm, VELKÁ a malá písmena Skládací přepravky Individuální verze Podle předloženého vzoru Plomby Sítotisk nebo tampónový tisk Individuální verze Podle předloženého vzoru Reliéf Individuální verze Podle předloženého vzoru Na přání Vám můžeme nabídnout široký výběr různých plomb pro zajištění skládacích přepravek. 147
