1 KABELOVÝ NOSNÝ SYSTÉM ZÁKLADNÍ MONTÁŽNÍ MANUÁL SORTIMENT PRO ENERGETIKU katalog B A

2 Obsah 1. Spojky Pozice spojky Spojování žlabů STANDARD spojkou UNI přímou a UNI STANDARD Spojování žlabů STANDARD spojkou UNI úhlovou Spojování žebříků STANDARD spojkou UNI přímou a UNI STANDARD Spojování žebříků STANDARD spojkou UNI úhlovou Spojování žlabů STANDARD spojkou UNI kloubovou - vytvoření vertikálního odbočení Spojování žebříků STANDARD spojkou UNI kloubovou - vytvoření vertikálního odbočení Výložníky Uchycení žlabu STANDARD na výložníky STANDARD a UNIVERZAL Uchycení žebříku STANDARD na výložníky STANDARD a UNIVERZAL Uchycení výložníku STANDARD k profilu UNIVERZAL C Uchycení výložníku UNIVERZAL k profilu UNIVERZAL C Uchycení výložníku STANDARD ke stropnímu závěsu UNIVERZAL Uchycení výložníku UNIVERZAL ke stropnímu závěsu UNIVERZAL Uchycení vzpěry výložníku UNIVERZAL Závěsy Uchycení stropního závěsu k ocelové konstrukci Uchycení stropního závěsu ke stropu s použitím kotev Doplňky Uchycení přepážky žlabu a žebříku STANDARD Uchycení víka UNI žlabu a žebříku STANDARD Tvarové prvky Montáž kolena UNI 45 a oblouku UNI 45 s použitím spojek UNI přímých Montáž kolena UNI 45 a oblouku UNI 45 s použitím spojek UNI úhlových Montáž kolena UNI 90 a oblouku UNI 90 s použitím spojek UNI přímých Montáž kolena UNI 90 a oblouku UNI 90 s použitím spojek UNI úhlových Montáž T-kusu UNI plného a příčkového s použitím spojek UNI přímých Montáž T-kusu UNI plného a příčkového s použitím spojek UNI úhlových Montáž kříže UNI plného a příčkového s použitím spojek UNI přímých Montáž kříže UNI plného a příčkového s použitím spojek UNI úhlových Montáž T-kusu žlabu bočnicového s použitík spojek UNI přímých Montáž T-kusu žlabu bočnicového s použitík spojek UNI úhlových Drátěný program Spojování žlabů drátěných Uchycení žlabů drátěných na profil pro žlab drátěný Uchycení žlabů drátěných na výložník pro žlab drátěný (stěna - kotvy) Uchycení žlabů drátěných na výložník pro žlab drátěný (stěna - profil) Uchycení žlabů drátěných na výložník pro žlab drátěný (strop) Uchycení žlabů drátěných na úhelník pro žlab drátěný Trubky ocelové Montáž trubek bezzávitových Montáž trubek závitových Uchycení trubek kotvou průvlakovou Uchycení trubek kotvou natloukací Možnosti rozbočení trubek Přechod trasy z trubky do ESM příchytek Podmínky použití KNS SOLACE jako NOV...44 Předpis pro montáž příchytky kabelové ESM ze závitem M Copyright SOLACE a.s Vydání první. Všechna práva vyhrazena. 2

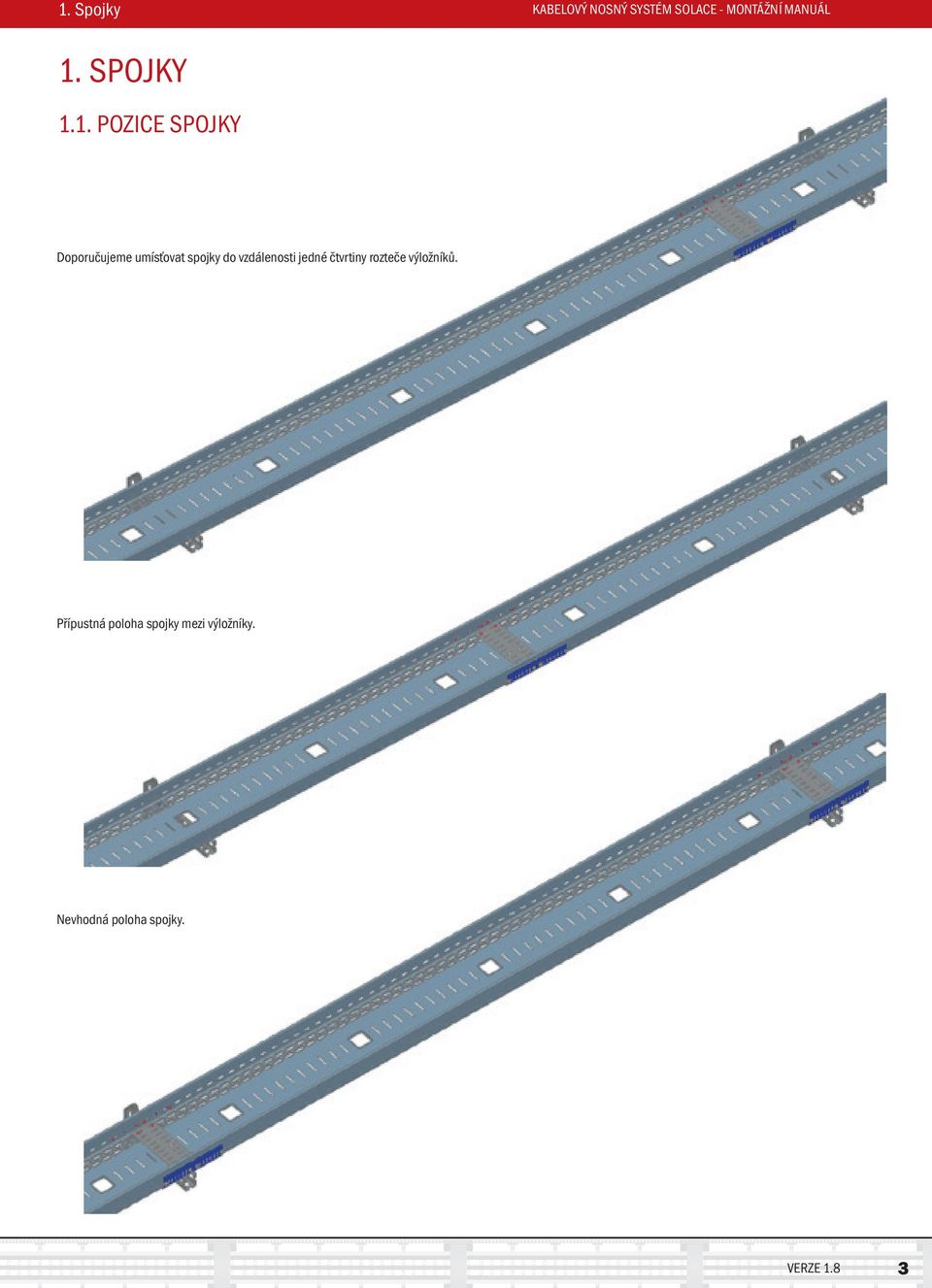

3 1. Spojky KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 1. SPOJKY 1.1. POZICE SPOJKY Doporučujeme umísťovat spojky do vzdálenosti jedné čtvrtiny rozteče výložníků. Přípustná poloha spojky mezi výložníky. Nevhodná poloha spojky. VERZE 1.8 3

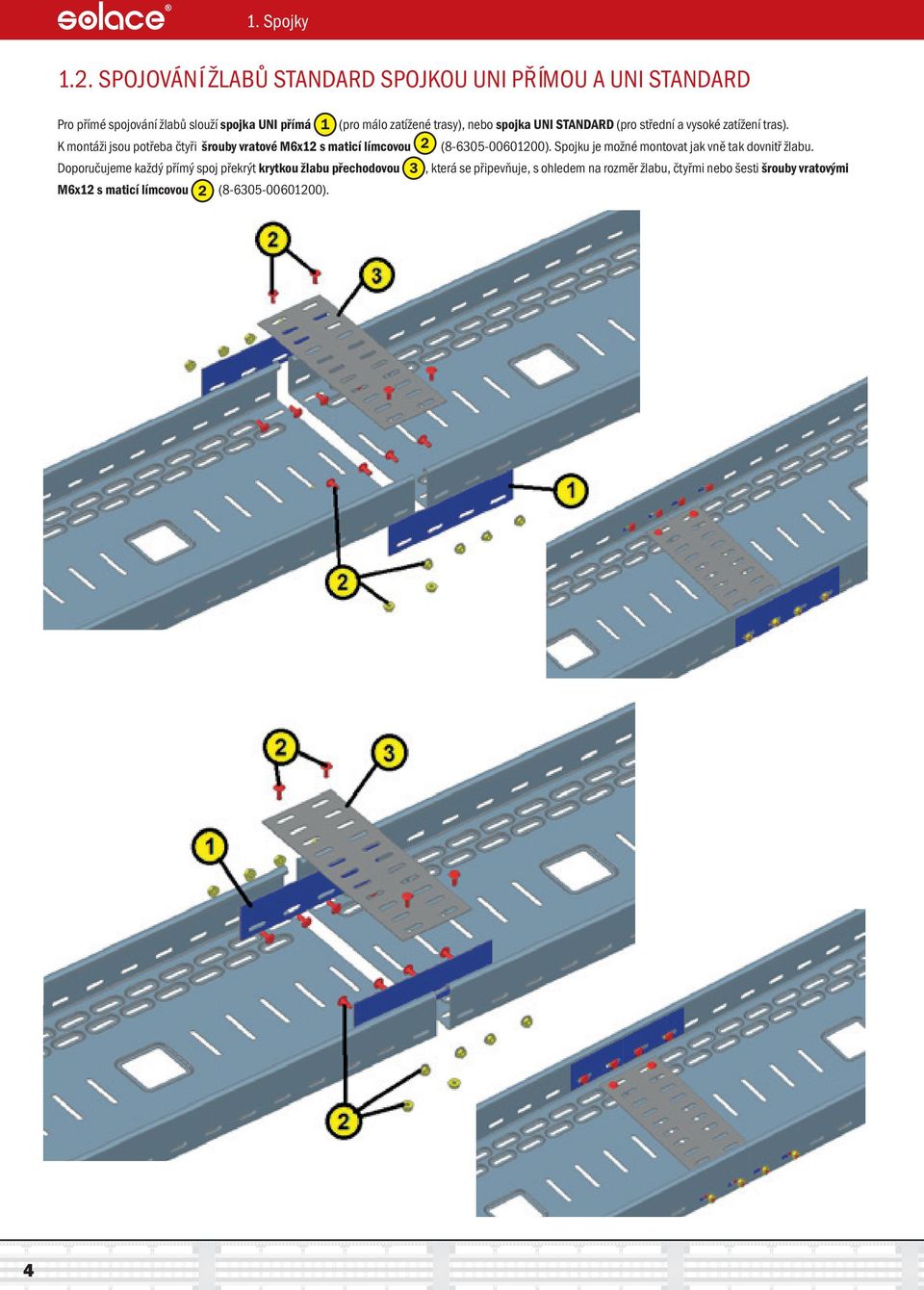

4 1. Spojky 1.2. SPOJOVÁNÍ ŽLABŮ STANDARD SPOJKOU UNI PŘÍMOU A UNI STANDARD Pro přímé spojování žlabů slouží spojka UNI přímá 1 (pro málo zatížené trasy), nebo spojka UNI STANDARD (pro střední a vysoké zatížení tras). K montáži jsou potřeba čtyři šrouby vratové M6x12 s maticí límcovou 2 ( ). Spojku je možné montovat jak vně tak dovnitř žlabu. Doporučujeme každý přímý spoj překrýt krytkou žlabu přechodovou 3, která se připevňuje, s ohledem na rozměr žlabu, čtyřmi nebo šesti šrouby vratovými M6x12 s maticí límcovou 2 ( ). 4

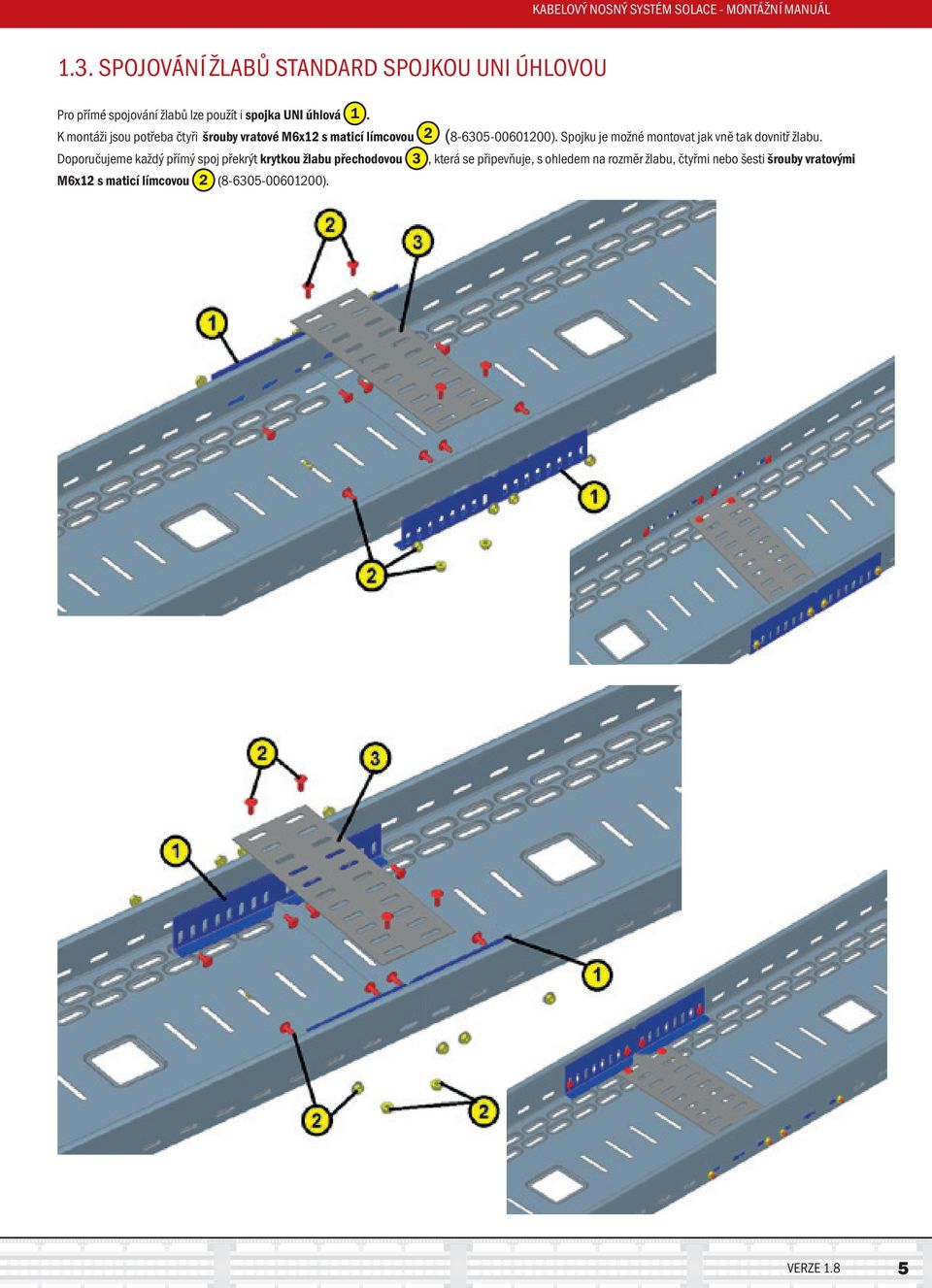

5 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 1.3. SPOJOVÁNÍ ŽLABŮ STANDARD SPOJKOU UNI ÚHLOVOU Pro přímé spojování žlabů lze použít i spojka UNI úhlová 1. K montáži jsou potřeba čtyři šrouby vratové M6x12 s maticí límcovou 2 ( ). Spojku je možné montovat jak vně tak dovnitř žlabu. Doporučujeme každý přímý spoj překrýt krytkou žlabu přechodovou 3, která se připevňuje, s ohledem na rozměr žlabu, čtyřmi nebo šesti šrouby vratovými M6x12 s maticí límcovou 2 ( ). VERZE 1.8 5

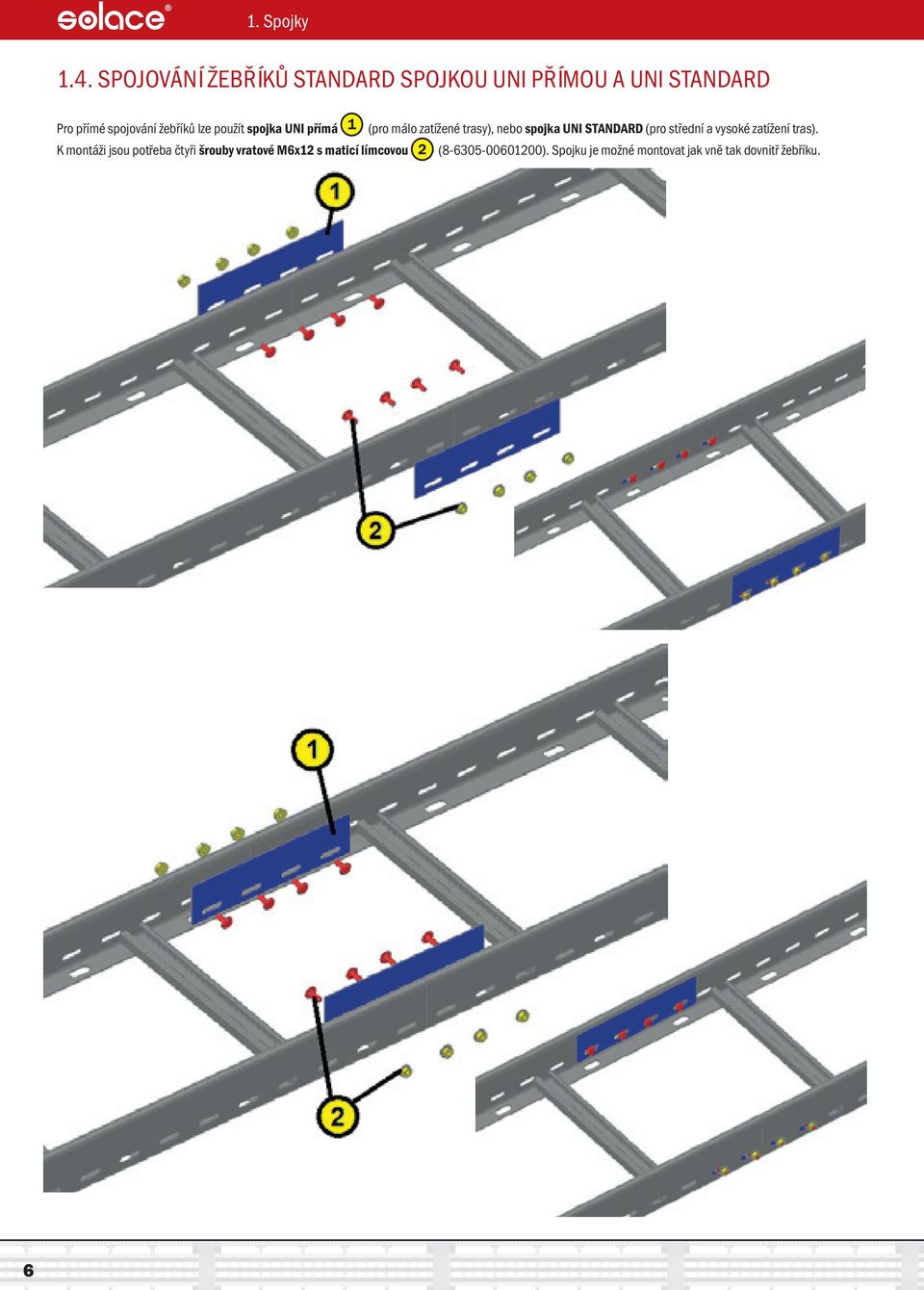

6 1. Spojky 1.4. SPOJOVÁNÍ ŽEBŘÍKŮ STANDARD SPOJKOU UNI PŘÍMOU A UNI STANDARD Pro přímé spojování žebříků lze použít spojka UNI přímá 1 (pro málo zatížené trasy), nebo spojka UNI STANDARD (pro střední a vysoké zatížení tras). K montáži jsou potřeba čtyři šrouby vratové M6x12 s maticí límcovou 2 ( ). Spojku je možné montovat jak vně tak dovnitř žebříku. 6

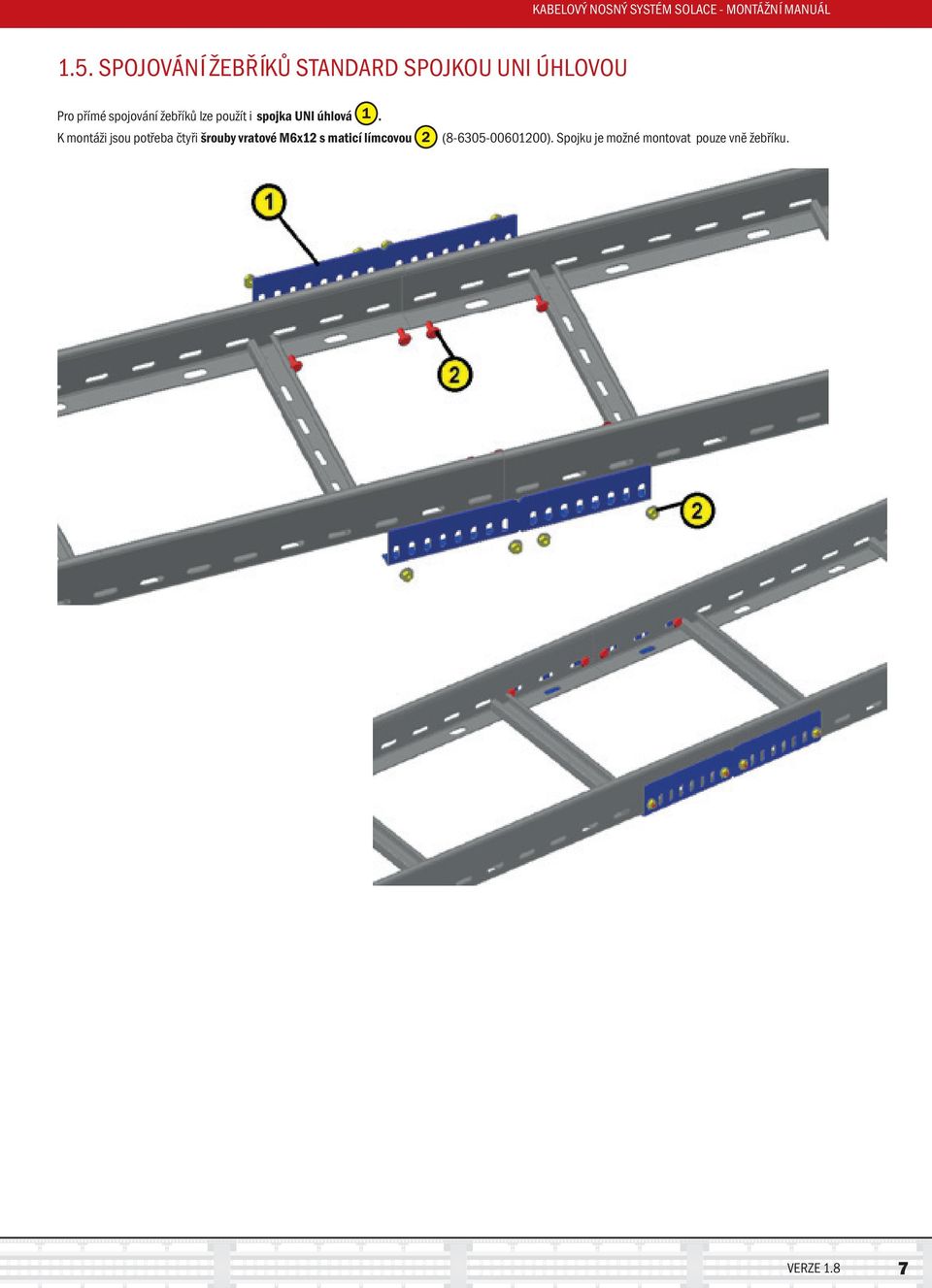

7 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 1.5. SPOJOVÁNÍ ŽEBŘÍKŮ STANDARD SPOJKOU UNI ÚHLOVOU Pro přímé spojování žebříků lze použít i spojka UNI úhlová 1. K montáži jsou potřeba čtyři šrouby vratové M6x12 s maticí límcovou 2 ( ). Spojku je možné montovat pouze vně žebříku. VERZE 1.8 7

8 1. Spojky 1.6. SPOJOVÁNÍ ŽLABŮ STANDARD SPOJKOU UNI KLOUBOVOU - VYTVOŘENÍ VERTIKÁLNÍHO ODBOČENÍ Pro spojení žlabů při vertikální odchylce od horizontální roviny je třeba použít spojku UNI kloubovou 1, která se ke žlabu připevní čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). Jako ochrana kabelu před poškozením se na koncích žlabů použije krytka hran 3 ( ). Při nutnosti žlab krátit se řezné hrany ošetří použitím spraye zinkového ( ). 8

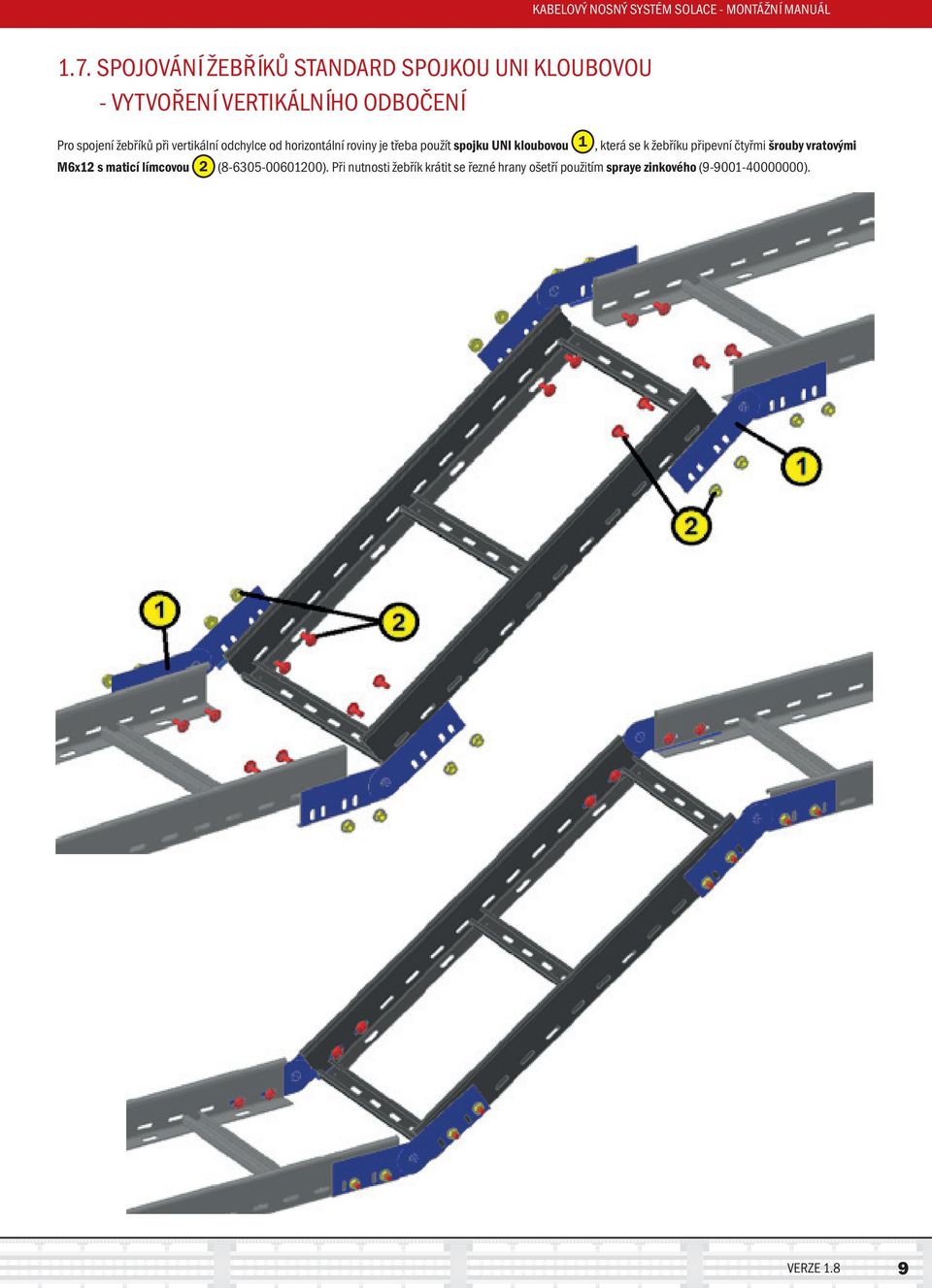

9 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 1.7. SPOJOVÁNÍ ŽEBŘÍKŮ STANDARD SPOJKOU UNI KLOUBOVOU - VYTVOŘENÍ VERTIKÁLNÍHO ODBOČENÍ Pro spojení žebříků při vertikální odchylce od horizontální roviny je třeba použít spojku UNI kloubovou 1, která se k žebříku připevní čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). Při nutnosti žebřík krátit se řezné hrany ošetří použitím spraye zinkového ( ). VERZE 1.8 9

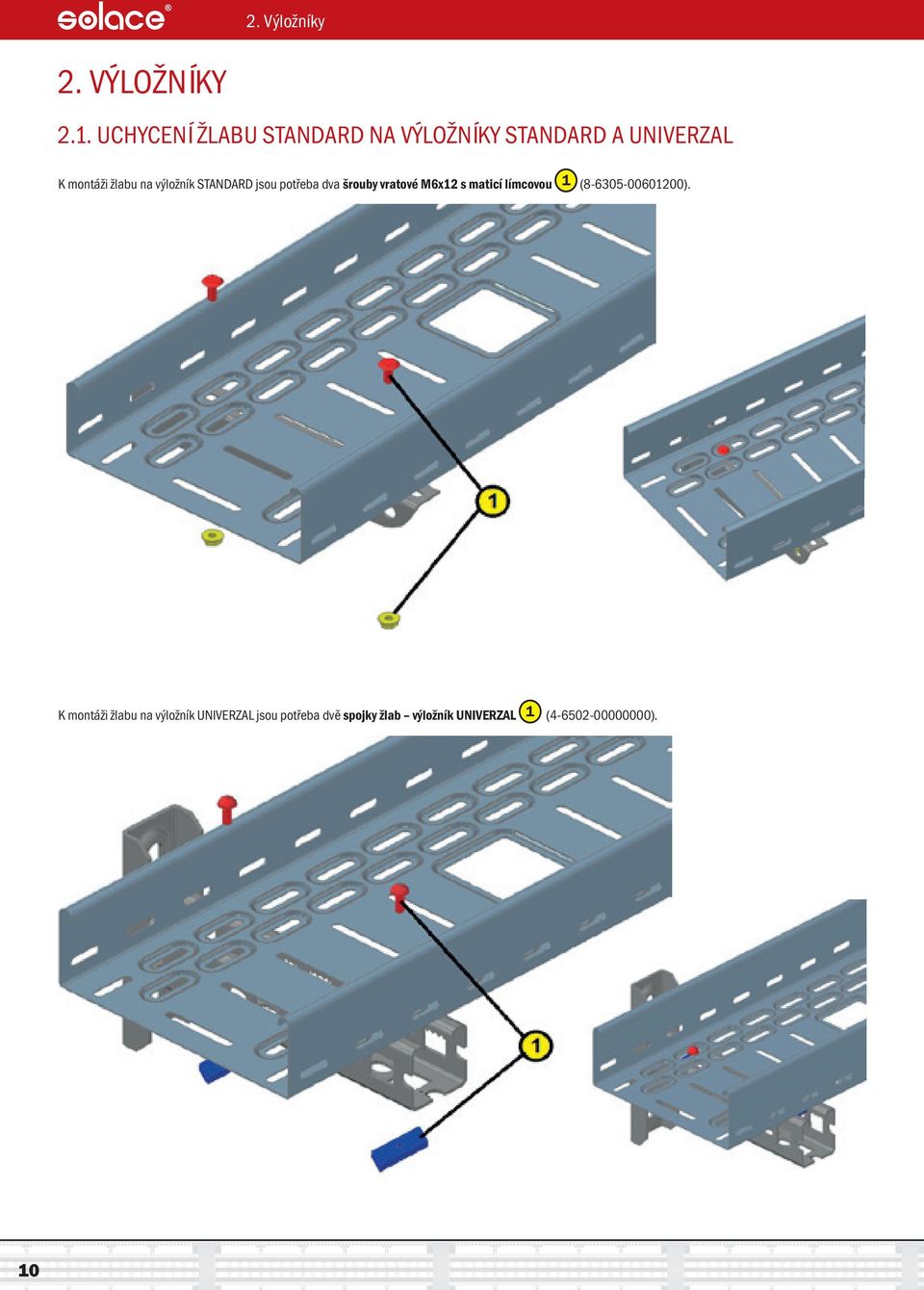

10 2. Výložníky 2. VÝLOŽNÍKY 2.1. UCHYCENÍ ŽLABU STANDARD NA VÝLOŽNÍKY STANDARD A UNIVERZAL K montáži žlabu na výložník STANDARD jsou potřeba dva šrouby vratové M6x12 s maticí límcovou 1 ( ). K montáži žlabu na výložník UNIVERZAL jsou potřeba dvě spojky žlab výložník UNIVERZAL 1 ( ). 10

11 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 2.2. UCHYCENÍ ŽEBŘÍKU STANDARD NA VÝLOŽNÍKY STANDARD A UNIVERZAL K montáži žebříku na výložník STANDARD jsou potřeba dvě spojky žebřík - výložník STANDARD 1 ( ). K montáži žebříku na výložník UNIVERZAL jsou potřeba dvě spojky žebřík - výložník UNIVERZAL 1 ( ). VERZE

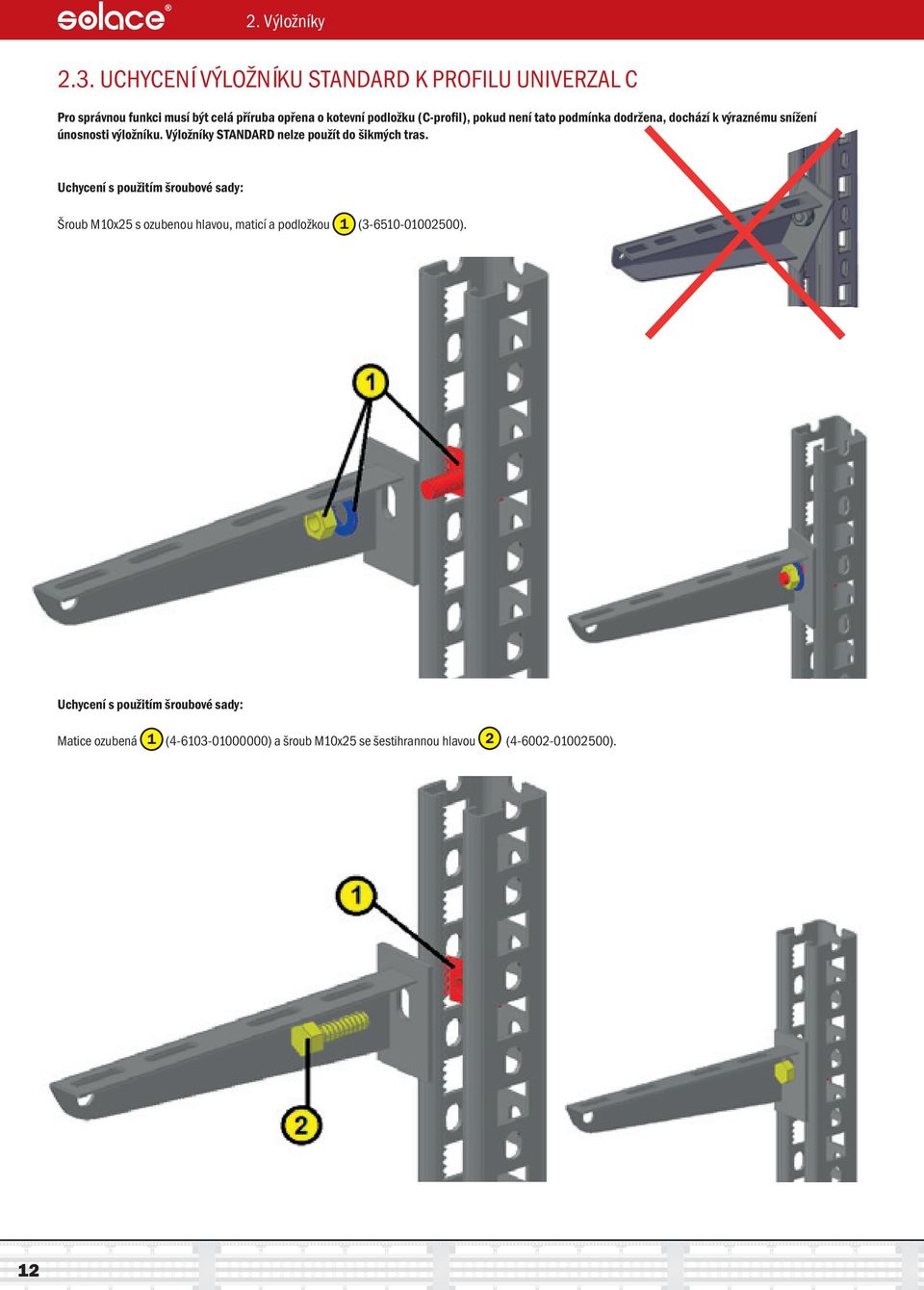

12 2. Výložníky 2.3. UCHYCENÍ VÝLOŽNÍKU STANDARD K PROFILU UNIVERZAL C Pro správnou funkci musí být celá příruba opřena o kotevní podložku (C-profil), pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky STANDARD nelze použít do šikmých tras. Uchycení s použitím šroubové sady: Šroub M10x25 s ozubenou hlavou, maticí a podložkou 1 ( ). Uchycení s použitím šroubové sady: Matice ozubená 1 ( ) a šroub M10x25 se šestihrannou hlavou 2 ( ). 12

13 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 2.4. UCHYCENÍ VÝLOŽNÍKU UNIVERZAL K PROFILU UNIVERZAL C Pro správnou funkci musí být celá příruba opřena o kotevní podložku (C-profil), pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Uchycení s použitím šroubových sad: Šroub M10x25 s ozubenou hlavou, maticí a podložkou 1 ( ). Uchycení s použitím šroubových sad: Matice ozubená 1 ( ) a šroub M10x25 se šestihrannou hlavou 2 ( ). VERZE

14 2. Výložníky 2.5. UCHYCENÍ VÝLOŽNÍKU STANDARD KE STROPNÍMU ZÁVĚSU UNIVERZAL Výložníky je možné připevňovat na otevřenou stranu C-profilu a na stranu protilehnou. Připevnění výložníku na boční strany je zakázáno. Pro správnou funkci musí být celá příruba opřena o kotevní podložku (závěs UNIVERZAL), pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky STANDARD nelze použít do šikmých tras. Děrovaná strana - čtvercový otvor: Uchycení s použitím šroubové sady: Matice kladívková M10 1 ( ) a šroub M10x25 se šestihrannou hlavou 2 ( ). Ozubená strana: Uchycení s použitím šroubových sad: Matice ozubená 3 ( ) a šroub M10x25 se šestihrannou hlavou 4 ( ). nebo: Šroub M10x25 s ozubenou hlavou, maticí a podložkou 5 ( ). Děrovaná strana - čtvercový otvor: Uchycení s použitím šroubové sady: Šroub M10x25 s kladívkovou hlavou a maticí límcovou 1 ( ). Děrovaná strana - oválný otvor: Uchycení s použitím šroubové sady: Šroub vratový M10x25 s podložkou a maticí 4 ( ). Ozubená strana: Uchycení s použitím šroubové sady: Matice ozubená 2 ( ) a šroub M10x25 se šestihrannou hlavou 3 ( ). 14

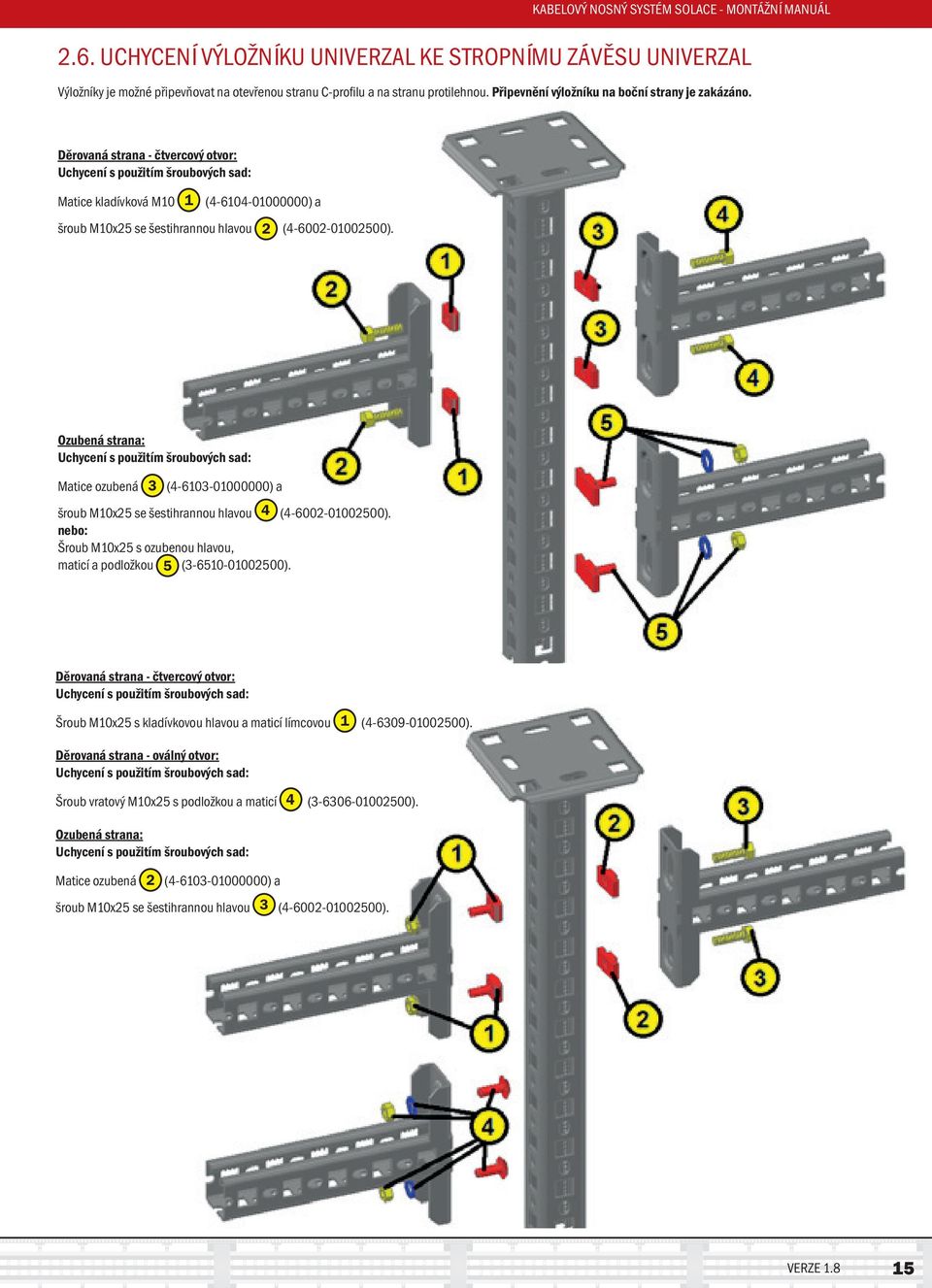

15 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 2.6. UCHYCENÍ VÝLOŽNÍKU UNIVERZAL KE STROPNÍMU ZÁVĚSU UNIVERZAL Výložníky je možné připevňovat na otevřenou stranu C-profilu a na stranu protilehnou. Připevnění výložníku na boční strany je zakázáno. Děrovaná strana - čtvercový otvor: Uchycení s použitím šroubových sad: Matice kladívková M10 1 ( ) a šroub M10x25 se šestihrannou hlavou 2 ( ). Ozubená strana: Uchycení s použitím šroubových sad: Matice ozubená 3 ( ) a šroub M10x25 se šestihrannou hlavou 4 ( ). nebo: Šroub M10x25 s ozubenou hlavou, maticí a podložkou 5 ( ). Děrovaná strana - čtvercový otvor: Uchycení s použitím šroubových sad: Šroub M10x25 s kladívkovou hlavou a maticí límcovou 1 ( ). Děrovaná strana - oválný otvor: Uchycení s použitím šroubových sad: Šroub vratový M10x25 s podložkou a maticí 4 ( ). Ozubená strana: Uchycení s použitím šroubových sad: Matice ozubená 2 ( ) a šroub M10x25 se šestihrannou hlavou 3 ( ). VERZE

16 2. Výložníky 2.6. UCHYCENÍ VZPĚRY VÝLOŽNÍKU UNIVERZAL Ozubená strana: Uchycení s použitím šroubových sad: K spodní straně výložníku Šroub vratový M10x25 s podložkou a maticí 1 ( ). K stropnímu závěsu Šroub M10x25 s ozubenou hlavou, maticí a podložkou 2 ( ). Děrovaná strana - oválný otvor: Uchycení s použitím šroubové sady: Šroub vratový M10x25 s podložkou a maticí 1 ( ). 16

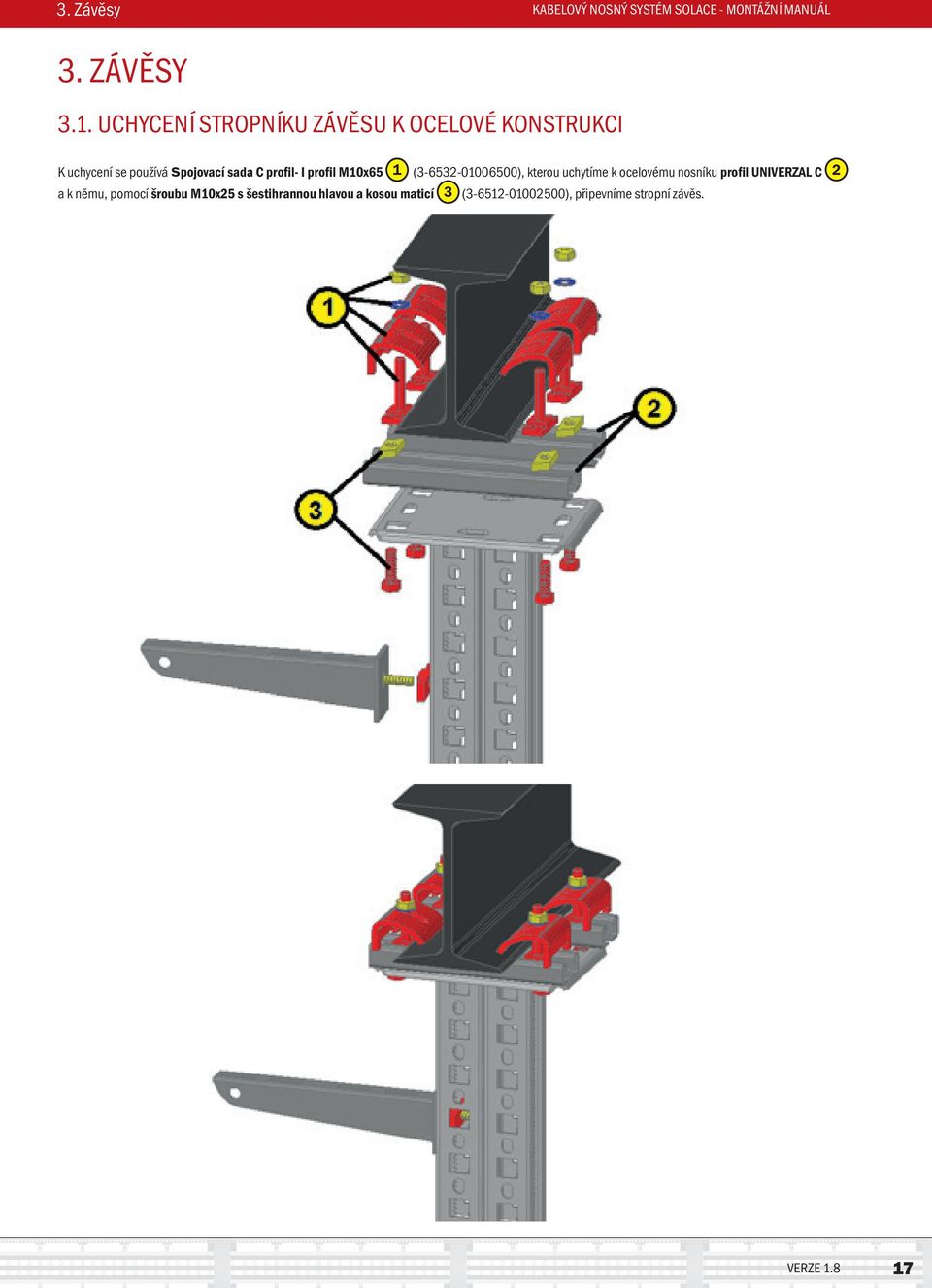

17 3. Závěsy KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 3. ZÁVĚSY 3.1. UCHYCENÍ STROPNÍKU ZÁVĚSU K OCELOVÉ KONSTRUKCI K uchycení se používá spojovací sada C profil- I profil M10x65 1 ( ), kterou uchytíme k ocelovému nosníku profil UNIVERZAL C 2 a k němu, pomocí šroubu M10x25 s šestihrannou hlavou a kosou maticí 3 ( ), připevníme stropní závěs. VERZE

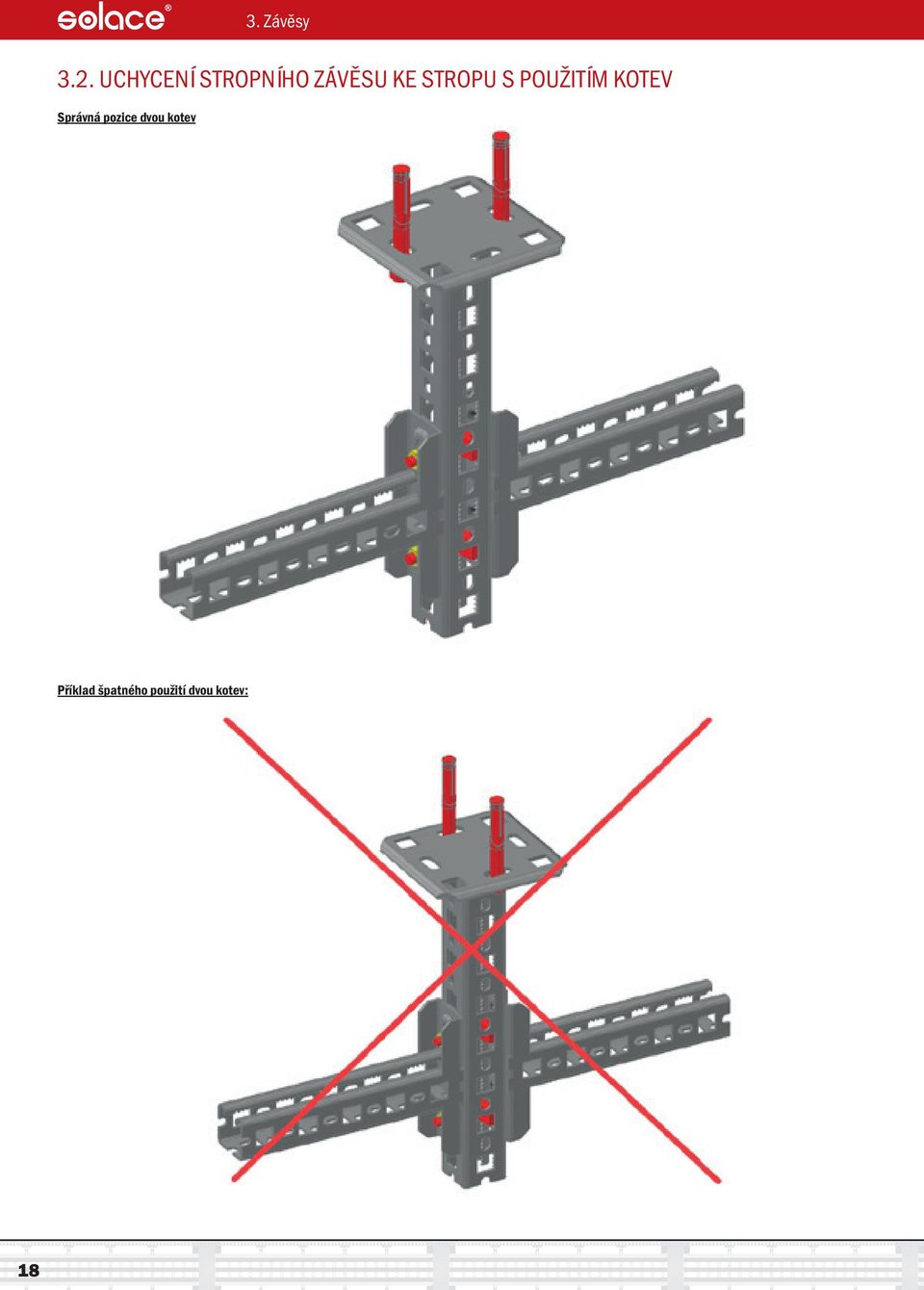

18 3. Závěsy 3.2. UCHYCENÍ STROPNÍHO ZÁVĚSU KE STROPU S POUŽITÍM KOTEV Správná pozice dvou kotev Příklad špatného použití dvou kotev: 18

19 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL Správná pozice čtyř kotev Příklad špatného použití čtyř kotev: VERZE

20 4. Doplňky 4. DOPLŇKY 4.1. UCHYCENÍ PŘEPÁŽKY ŽLABU A ŽEBŘÍKU STANDARD K montáži jednoho třímetrového kusu přepážky jsou potřeba čtyři šrouby vratové M6x12 s maticí límcovou 1 ( ). K montáži jednoho třímetrového kusu přepážky doporučujeme použít čtyři spojky žebřík - přepážka 1 ( ). 20

21 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 4.2. UCHYCENÍ VÍKA UNI ŽLABU A ŽEBŘÍKU STANDARD Víka UNI přímá se upevňují držákem víka UNI 1 pro připevnění držáku se používá šroub vratový M6x12 s maticí límcovou 2 ( ). Na jeden kus víka se doporučují použít minimálně čtyři držáky víka. 1. Fáze montáže víka: Do otvoru v bočnici vložíme vratové šrouby s maticí límcovou 2 do pozic, kde se budou uchycovat držáky víka. Matice úplně neutáhneme. 2. Fáze montáže víka: Nasadíme víko. 3. Fáze montáže víka: Nasuneme držáky vík 1, které následně upevníme dotažením matice límcové 2. Smontovaný celek: VERZE

22 5. TVAROVÉ PRVKY 5. Tvarové prvky 5.1. MONTÁŽ KOLENA UNI 45 A OBLOUKU UNI 45 S POUŽITÍM SPOJEK UNI PŘÍMÝCH Ke spojování žlabu i žebříku s koleny a oblouky 45 slouží spojky UNI přímé 1 (pro málo zatížené trasy), nebo spojky UNI STANDARD (pro střední a vysoké zatížení tras), které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu i u žebříku jdou použít spojky jak zevnitř tak vně. 22

23 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 5.2. MONTÁŽ KOLENA UNI 45 A OBLOUKU UNI 45 S POUŽITÍM SPOJEK UNI ÚHLOVÝCH Ke spojování žlabu i žebříku s koleny a oblouky 45 slouží spojky UNI úhlové 1, které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu lze použít spojky jak zevnitř tak vně, u žebříku pouze vně. VERZE

24 5. Tvarové prvky 5.3. MONTÁŽ KOLENA UNI 90 A OBLOUKU UNI 90 S POUŽITÍM SPOJEK UNI PŘÍMÝCH Ke spojování žlabu i žebříku s koleny a oblouky 90 slouží spojky UNI přímé 1 (pro málo zatížené trasy), nebo spojky UNI STANDARD (pro střední a vysoké zatížení tras), které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu i u žebříku lze použít spojky jak zevnitř tak vně. 24

25 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 5.4. MONTÁŽ KOLENA UNI 90 A OBLOUKU UNI 90 S POUŽITÍM SPOJEK UNI ÚHLOVÝCH Ke spojování žlabu i žebříku s koleny a oblouky 90 slouží spojky UNI úhlové 1, které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu lze použít spojky jak zevnitř tak vně, u žebříku pouze vně. VERZE

26 5. Tvarové prvky 5.5. MONTÁŽ T-KUSU UNI PLNÉHO A PŘÍČKOVÉHO S POUŽITÍM SPOJEK UNI PŘÍMÝCH Ke spojování žlabu i žebříku s T-kusy slouží spojky UNI přímé 1 (pro málo zatížené trasy), nebo spojky UNI STANDARD (pro střední a vysoké zatížení tras), které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu i u žebříku lze použít spojky jak zevnitř tak vně. 26

27 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 5.6. MONTÁŽ T-KUSU UNI PLNÉHO A PŘÍČKOVÉHO S POUŽITÍM SPOJEK UNI ÚHLOVÝCH Ke spojování žlabu i žebříku s T-kusy slouží spojky UNI úhlové 1, které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu lze použít spojky jak zevnitř tak vně, u žebříku pouze vně. VERZE

28 5. Tvarové prvky 5.7. MONTÁŽ KŘÍŽE UNI PLNÉHO A PŘÍČKOVÉHO S POUŽITÍM SPOJEK UNI PŘÍMÝCH Ke spojování žlabu i žebříku s kříži slouží spojky UNI přímé 1 (pro málo zatížené trasy), nebo spojky UNI STANDARD (pro střední a vysoké zatížení tras), které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu i u žebříku lze použít spojky jak zevnitř tak vně. 28

29 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 5.8. MONTÁŽ KŘÍŽE UNI PLNÉHO A PŘÍČKOVÉHO S POUŽITÍM SPOJEK UNI ÚHLOVÝCH Ke spojování žlabu i žebříku s kříži slouží spojky UNI úhlové 1, které se chytají čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). U žlabu lze použít spojky jak zevnitř tak vně, u žebříku pouze vně. VERZE

30 5. Tvarové prvky 5.9. MONTÁŽ T-KUSU ŽLABU BOČNICOVÉHO S POUŽITÍM SPOJEK UNI PŘÍMÝCH Bočnice žlabu se nejprve musí vyříznout, aby bylo možné T-kus bočnicový nasadit. Ke spojování žlabu s T-kusem bočnicovým slouží spojky UNI přímé 1 (pro málo zatížené trasy), nebo spojky UNI STANDARD (pro střední a vysoké zatížení tras), které se upevňují čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ). 30

31 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL MONTÁŽ T-KUSU ŽLABU BOČNICOVÉHO S POUŽITÍM SPOJEK UNI ÚHLOVÝCH Bočnice žlabu se nejprve musí vyříznout, aby bylo možné T-kus bočnicový nasadit. Ke spojování žlabu s T-kusem bočnicovým slouží spojky UNI úhlové 1, které se chytají čtyřmi šrouby vratovými M6x12 s maticí límcovou 2 ( ) VERZE

32 6. Drátěný program 6. DRÁTĚNÝ PROGRAM Postup montáže drátěných žlabů: Při montáži drátěných kabelových žlabů je nutné zajistit, aby spoje horizontální trasy nebyly umístěny v bodě podpor, ale ideálně v ¼ jejich vzdálenosti. Pro kvalitní spojení je třeba použít doporučený spojovací materiál v odpovídajících počtech. Pro vytvoření tvarových prvků, jako například oblouků, se jako výchozí prvek používá přímý žlab drátěný, který se upraví níže předepsaným způsobem. Předepsané úpravy drátěných kabelových žlabů: Obloukový prvek se vytvoří vystříháním potřebných polí a poté postupným ohybem drátěného žlabu do požadovaného tvaru. Střihy musí být provedeny speciálními nůžkami kolmo na osu drátu a místa střihu musí být následně ošetřeny nástřikem nebo nátěrem zinkovou barvou, aby bylo dosaženo zacelení ochranné zinkové vrstvy. Pevnosti takto vzniklého prvku se dosáhne použitím spojek a to jak v polích dna žlabu, tak i v poli bočnice SPOJOVÁNÍ ŽLABŮ DRÁTĚNÝCH Pro spojování drátěných žlabů se používá spojka žlabu drátěného 1 ( ), doporučený počet spojek je závislý na šířce žlabu (3 až 4 spojky). 32

33 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 6.2. UCHYCENÍ DRÁTĚNÝCH ŽLABŮ NA PROFIL PRO ŽLAB DRÁTĚNÝ K tomuto spojení je zapotřebí profil pro žlab drátěný 1, který se přichytí kotvami průvlakovými M8 2 ( ) ke stěně, na který se následně přichytí žlab drátěný a zajistí se pojistkou žlabu drátěného 3 buď jednoduchou nebo dvojitou. Pro spojení profilu a pojistky slouží šroub vratový M6x12 s maticí límcovou 4 ( ). VERZE

34 6. Drátěný program 6.3. UCHYCENÍ DRÁTĚNÝCH ŽLABŮ NA VÝLOŽNÍK PRO ŽLAB DRÁTĚNÝ (STĚNA - KOTVY) K tomuto spojení je zapotřebí výložník pro žlab drátěný 1, který se přichytí kotvami průvlakovými M10 2 ( xxx00) ke stěně, na který se následně přichytí žlab drátěný a zajistí se pojistkou žlabu drátěného 3 buď jednoduchou nebo dvojitou. Pro spojení profilu a pojistky slouží šroub vratový M6x12 s maticí límcovou 4 ( ). 34

35 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 6.4. UCHYCENÍ DRÁTĚNÝCH ŽLABŮ NA VÝLOŽNÍK PRO ŽLAB DRÁTĚNÝ (STĚNA - PROFIL) K tomuto spojení je zapotřebí profil UNIVERZAL C 1, který se přichytí kotvami průvlakovými M8 2 ( ) ke stěně, na který se pomocí šroubu M10x25 s ozubenou hlavou, maticí a podložkou 4 ( ) přichytí výložník pro žlab drátěný 3 na který se následně přichytí žlab drátěný a zajistí se pojistkou žlabu drátěného 5 buď jednoduchou nebo dvojitou. Pro spojení profilu a pojistky slouží šroub vratový M6x12 s maticí límcovou 6 ( ). VERZE

36 6. Drátěný program 6.5. UCHYCENÍ DRÁTĚNÝCH ŽLABŮ NA VÝLOŽNÍK PRO ŽLAB DRÁTĚNÝ (STROP) K tomuto spojení je zapotřebí výložník pro žlab drátěný 1, který se přichytí kotvami průvlakovými M10 2 ( xxx00) ke stropu, na který se následně přichytí žlab drátěný a zajistí se pojistkou žlabu drátěného 3 buď jednoduchou nebo dvojitou. Pro spojení profilu a pojistky slouží šroub vratový M6x12 s maticí límcovou 4 ( ). 36

37 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 6.6. UCHYCENÍ DRÁTĚNÝCH ŽLABŮ NA ÚHELNÍK PRO ŽLAB DRÁTĚNÝ K tomuto spojení je zapotřebí úhelník pro žlab drátěný 1, který se přichytí kotvami průvlakovými M8 2 ( ) ke stěně, na který se následně přichytí žlab drátěný a zajistí se pojistkou žlabu drátěného 3 buď jednoduchou nebo dvojitou. Pro spojení profilu a pojistky slouží šroub vratový M6x12 s maticí límcovou 4 ( ). VERZE

38 7. Trubky ocelové 7. TRUBKY OCELOVÉ Při montáži delší trasy složené z instalačních ocelových trubek musí být dodrženo její předepsané spádování min. 4, aby bylo zajištěno odtékání případného kondenzátu MONTÁŽ TRUBEK BEZZÁVITOVÝCH Trubky bezzávitové 1 se spojují pomocí spojky trubek bezzávitových 2. Kolena bezzávitová 1 se připojují pomocí spojky trubek bezzávitových 2 k trubkám bezzávitovým 3. 38

39 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 7.2. MONTÁŽ TRUBEK ZÁVITOVÁCH Trubky závitové 1 se spojují pomocí spojky trubek závitových 2. V místech kde členitost stavební konstrukce, nebo jiných technologických zařízení, znemožňuje montáž pomocí šroubování, je povoleno využít pro spojení trubek závitových také spojku trubek bezzávitových. Toto platí také v případě zkrácení závitové trubky a nemožnosti vyříznutí nového závitu. Kolena závitová 1 se připojují pomocí spojky trubek závitových 2 k trubkám závitovým 3. VERZE

40 7. Trubky ocelové 7.3. UCHYCENÍ TRUBEK KOTVOU PRŮVLAKOVOU Příchytka trubky 1 se pomocí kotvy průvlakové M6x65 2 ( ) ukotví ke stropu nebo stěně a do ní se vloží trubka zavitová nebo bezzávitová 3. Příchytka trubky se následně zajistí a její šrouby se dotáhnou. 40

41 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 7.4. UCHYCENÍ TRUBEK KOTVOU NATLOUKACÍ Příchytka trubky 1 se pomocí kotvy natloukací M6x50 2 ( ) a matice límcové M6 3 ( ) ukotví ke stropu nebo stěně a do ní se vloží trubka zavitová nebo bezzávitová 4. Příchytka trubky se následně zajistí a její šrouby se dotáhnou. VERZE

42 7. Trubky ocelové 7.5. MOŽNOSTI ROZBOČENÍ TRUBEK 42

43 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL 7.6. PŘECHOD TRASY Z TRUBKY DO ESM PŘÍCHYTEK VERZE

44 PODMÍNKY POUŽITÍ KNS SOLACE JAKO NOV Průřez jednotlivých součástí KNS SOLACE podílejících se na celkovém průřezu je následující: Kabelový žebřík STANDARD Bočnice vyrobená z ocelového plechu o tl. 1,5 mm má při rozvinuté délce 109 mm užitečný průřez 163 mm 2 na jednu bočnici, tedy 326 mm 2 na žebřík. Kabelový žlab STANDARD Bočnice vyrobená z ocelového plechu o tl. 1 nebo 1,25 mm má při rozvinuté délce 109 mm užitečný průřez 109 nebo 136 mm 2 na jednu bočnici, tedy 218 nebo 272 mm 2 na žlab. Bez uvažování dna žlabu, které se pochopitelně na elektrické vodivosti podílí. Spojka UNI přímá je vyrobena z ocelového plechu o tl. 1,5 mm a výšce 50 mm. Do spojky jsou vyřezány otvory 7x25 mm, které snižují průřez o výšku 7 mm, užitečný průřez jedné spojky je 64,5 mm 2. Při dvou spojkách na jedno spojení je tedy průřez 129 mm 2. Spojka UNI úhlová je vyrobena z ocelového plechu o tl. 1,5 mm, v kritickém (nejmenším) průřezu je dosažena hodnota 54,75 mm 2. Při dvou spojkách na jedno spojení je tedy průřez 109,5 mm 2. Spojka UNI kloubová má jednotlivé díly spojeny šroubem M6x10. Plocha mezikruží pro vodivostní spojení je 96,75 mm 2 pro jednu spojku a 193,5 mm 2 na celý spoj. 44

45 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL Spojovací šroubová sada spojek (X XX00) je sestavena z vratového šroubu M6 a matice M6 s integrovaným vějířovým límcem. Průměr vějířového límce matice je 13 mm, plocha mezikruží pro vodivostní spojení je 96,75 mm 2. Pro spojení uvažujeme pouze plochu mezikruží, i když plocha spolehlivě přimáčknutých plechů zajišťujících elektrické spojení je větší a na elektrickém spojení se podílí i dřík šroubu. Na jedno spojení jsou použité čtyři šrouby (na každé bočnici dva) a celková uvažovaná plocha spoje je 387 mm 2. Řešení spojení tvarových prvků s kabelovým žebříkem či žlabem je shodné jako spojení jednotlivých žebříků či žlabů se zcela shodnými eletrickými parametry. Dále byly v EZÚ zjištěny, při měření elektrických parametrů, následující hodnoty elektrických veličin při standardním smontování kabelové trasy (norma ČSN EN 61537:2007 protokol č : /01) VERZE

46 PŘEDPIS PRO MONTÁŽ PŘÍCHYTKY KABELOVÉ ESM SE ZÁVITEM M6 1. MONTÁŽ S POUŽITÍM KOTVY NATLOUKACÍ Při kotvení příchytky ESM kotvou natloukací M6x50 může u malých průměrů vlivem příliš mělkého kotevního otvoru, souběhem výrobních tolerancí nebo přílišného dotažení, dojít k průniku závitové části kotvy do prostoru příchytky určeného pro kabel což může mít za následek poškození pláště kabelu po přitažení spodní části příchytky. Pro vyloučení možnosti poškození kabelu je v této situaci nutno při montáži použít vymezovací Matici šestihrannou sníženou M6 (O.Č ). Pro zajištění správné hloubky kotevního otvoru doporučujeme používat dodávaný Vrták SDS 6x32 s dorazem. Tato pravidla připevnění příchytky ESM platí také pro použití s Příchytkou STK a Vrutem do sádrokartonu. Správně Špatně 2. MONTÁŽ S POUŽITÍM KOTVY DO SÁDROKARTONU Při kotvení příchytky ESM kotvou do sádrokartonu, nebo do plechu, dochází u malých průměrů, vlivem velikosti válcové hlavy s kotvou dodávaného šroubu, k omezení prostoru příchytky určeného pro kabel a tím může dojít při dotažení příchytky k poškození kabelu. Pro vyloučení této situace je třeba nahradit dodávaný šroub s válcovou hlavou šroubem se zápustnou hlavou. Správně Špatně 46

47 KABELOVÝ NOSNÝ SYSTÉM SOLACE - MONTÁŽNÍ MANUÁL Poznámky VERZE
