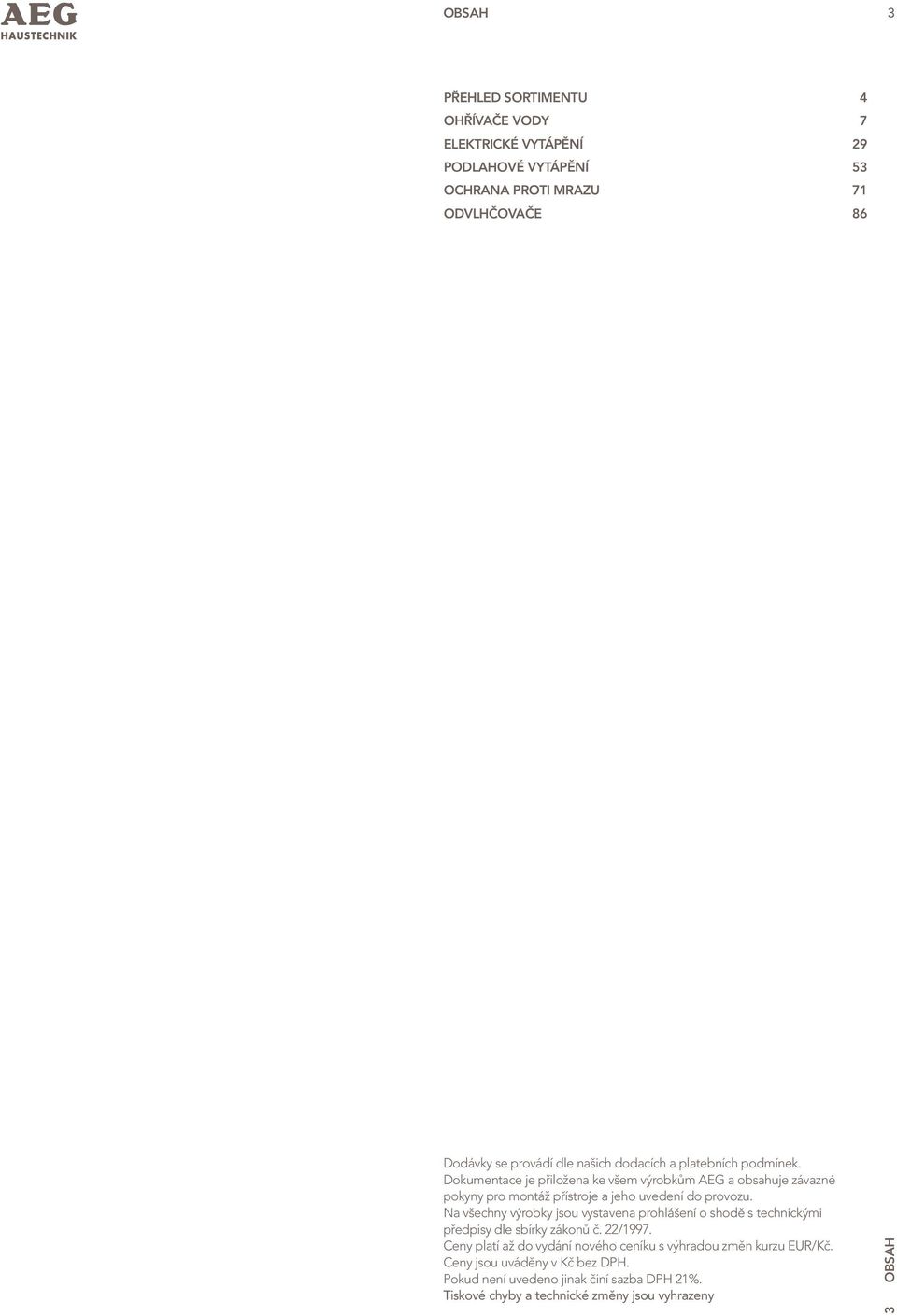

3 obsah 3 PřehLed SoRTIMeNTU 4 ohřívače vody 7 elektrické vytápění 29 PodLahovÉ vytápění 53 ochrana PRoTI MRaZU 71 odvlhčovače 86 Dodávky se provádí dle našich dodacích a platebních podmínek. Dokumentace je přiložena ke všem výrobkům AEG a obsahuje závazné pokyny pro montáž přístroje a jeho uvedení do provozu. Na všechny výrobky jsou vystavena prohlášení o shodě s technickými předpisy dle sbírky zákonů č. 22/1997. Ceny platí až do vydání nového ceníku s výhradou změn kurzu EUR/Kč. Ceny jsou uváděny v Kč bez DPH. Pokud není uvedeno jinak činí sazba DPH 21%. Tiskové chyby a technické změny jsou vyhrazeny 3 obsah

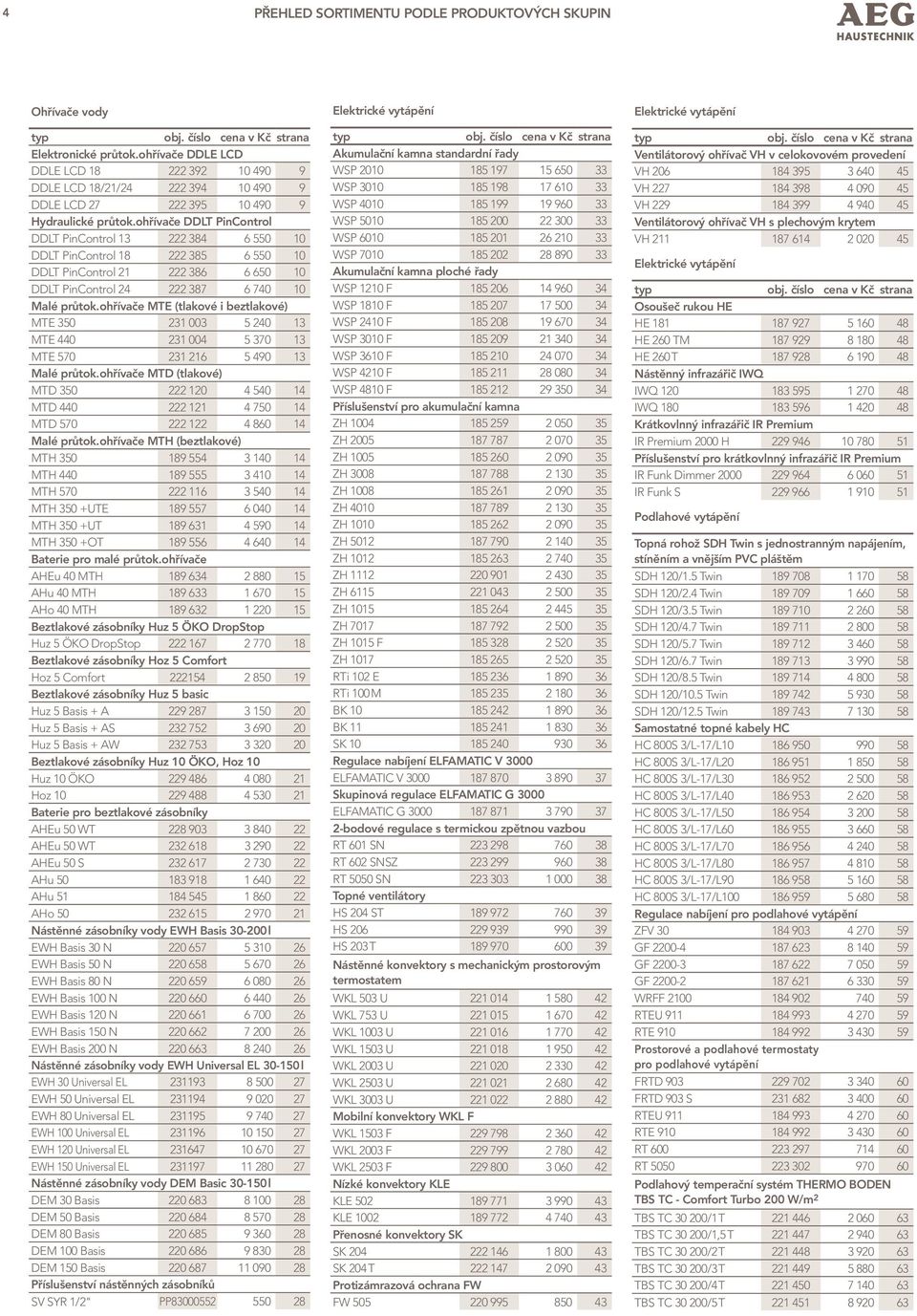

4 4 PřehLed SoRTIMeNTU PodLe PRodUKTovÝCh SKUPIN ohřívače vody typ obj. číslo cena v Kč strana elektronické průtok.ohřívače ddle LCd DDLE LCD DDLE LCD 18/21/ DDLE LCD hydraulické průtok.ohřívače ddlt PinControl DDLT PinControl DDLT PinControl DDLT PinControl DDLT PinControl Malé průtok.ohřívače MTe (tlakové i beztlakové) MTE MTE MTE Malé průtok.ohřívače MTd (tlakové) MTD MTD MTD Malé průtok.ohřívače MTh (beztlakové) MTH MTH MTH MTH 350 +UTE MTH 350 +UT MTH 350 +OT Baterie pro malé průtok.ohřívače AHEu 40 MTH AHu 40 MTH AHo 40 MTH Beztlakové zásobníky huz 5 ÖKo dropstop Huz 5 ÖKO DropStop Beztlakové zásobníky hoz 5 Comfort Hoz 5 Comfort Beztlakové zásobníky huz 5 basic Huz 5 Basis + A Huz 5 Basis + AS Huz 5 Basis + AW Beztlakové zásobníky huz 10 ÖKo, hoz 10 Huz 10 ÖKO Hoz Baterie pro beztlakové zásobníky AHEu 50 WT AHEu 50 WT AHEu 50 S AHu AHu AHo Nástěnné zásobníky vody ewh Basis l EWH Basis 30 N EWH Basis 50 N EWH Basis 80 N EWH Basis 100 N EWH Basis 120 N EWH Basis 150 N EWH Basis 200 N Nástěnné zásobníky vody ewh Universal el l EWH 30 Universal EL EWH 50 Universal EL EWH 80 Universal EL EWH 100 Universal EL EWH 120 Universal EL EWH 150 Universal EL Nástěnné zásobníky vody dem Basic l DEM 30 Basis DEM 50 Basis DEM 80 Basis DEM 100 Basis DEM 150 Basis Příslušenství nástěnných zásobníků SV SYR 1/2" PP elektrické vytápění typ obj. číslo cena v Kč strana akumulační kamna standardní řady WSP WSP WSP WSP WSP WSP akumulační kamna ploché řady WSP 1210 F WSP 1810 F WSP 2410 F WSP 3010 F WSP 3610 F WSP 4210 F WSP 4810 F Příslušenství pro akumulační kamna ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH 1015 F ZH RTi 102 E RTi 100 M BK BK SK Regulace nabíjení elfamatic v 3000 ELFAMATIC V Skupinová regulace elfamatic G 3000 ELFAMATIC G bodové regulace s termickou zpětnou vazbou RT 601 SN RT 602 SNSZ RT 5050 SN Topné ventilátory HS 204 ST HS HS 203 T Nástěnné konvektory s mechanickým prostorovým termostatem WKL 503 U WKL 753 U WKL 1003 U WKL 1503 U WKL 2003 U WKL 2503 U WKL 3003 U Mobilní konvektory WKL F WKL 1503 F WKL 2003 F WKL 2503 F Nízké konvektory KLe KLE KLE Přenosné konvektory SK SK SK 204 T Protizámrazová ochrana FW FW elektrické vytápění typ obj. číslo cena v Kč strana ventilátorový ohřívač vh v celokovovém provedení VH VH VH ventilátorový ohřívač vh s plechovým krytem VH elektrické vytápění typ obj. číslo cena v Kč strana osoušeč rukou he HE HE 260 TM HE 260 T Nástěnný infrazářič IWQ IWQ IWQ Krátkovlnný infrazářič IR Premium IR Premium 2000 H Příslušenství pro krátkovlnný infrazářič IR Premium IR Funk Dimmer IR Funk S Podlahové vytápění Topná rohož Sdh Twin s jednostranným napájením, stíněním a vnějším PvC pláštěm SDH 120/1.5 Twin SDH 120/2.4 Twin SDH 120/3.5 Twin SDH 120/4.7 Twin SDH 120/5.7 Twin SDH 120/6.7 Twin SDH 120/8.5 Twin SDH 120/10.5 Twin SDH 120/12.5 Twin Samostatné topné kabely hc HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L HC 800S 3/L-17/L Regulace nabíjení pro podlahové vytápění ZFV GF GF GF WRFF RTEU RTE Prostorové a podlahové termostaty pro podlahové vytápění FRTD FRTD 903 S RTEU RTE RT RT Podlahový temperační systém TheRMo BodeN TBS TC - Comfort Turbo 200 W/m 2 TBS TC /1 T TBS TC /1,5 T TBS TC /2 T TBS TC /3 T TBS TC /4 T TBS TC /5 T

5 PřehLed SoRTIMeNTU PodLe PRodUKTovÝCh SKUPIN 5 elektrické vytápění typ obj. číslo cena v Kč strana Podlahový temperační systém TheRMo BodeN Wellness 200 W/m 2 TBSG S 200/0,6 WE Podlahový temperační systém TheRMo BodeN TBS TB - BaSIS 160 W/m 2 TBS TB / TBS TB /1, TBS TB / TBS TB / TBS TB / TBS TB / TBS TB / TBS TB / TBS TB / Podlahový temperační systém TheRMo BodeN TBS TB - BaSIS Set 160 W/m 2 TBS TB 50 Set 160/ TBS TB 50 Set 160/1, TBS TB 50 Set 160/ TBS TB 50 Set 160/2, TBS TB 50 Set 160/ TBS TB 50 Set 160/ TBS TB 50 Set 160/ Podlahový temperační systém hma Te W/m 2 HMA TE / HMA TE /1, HMA TE / HMA TE / HMA TE / HMA TE / HMA TE / HMA TE / HMA TE / Podlahový temperační systém hma Te 50 SeT 150 W/m 2 HMA TE 50 Set 150/ HMA TE 50 Set 150/1, HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ Temperační systém TheRMo BodeN Comfort PaRKeTT 100 W/m 2 TBA TC 50 Set 100/2 PL TBA TC 50 Set 100/3 PL TBA TC 50 Set 100/4 PL TBA TC 50 Set 100/5 PL TBA TC 50 Set 100/6 PL TBA TC 50 Set 100/7 PL TBA TC 50 Set 100/8 PL TBA Platte TBA Netz TBA BG Regulátory podlahového vytápění TheRMo BodeN FRTD FRTD 903 S FTD FTE 900 SN FTE 902 SN FTE 600 SN FR TB Protizámrazové systémy typ obj. číslo cena v Kč strana venkovní topné rohože FFh FFH 300/3.0 Twin FFH 300/4.5 Twin FFH 300/6.0 Twin FFH 300/9.0 Twin FFH 300/12.0 Twin Temperování schodišť FFH 300/1.2 TH FFH 300/1.8 TH FFH 300/2.4 TH FFH 300/3.0 TH FFH 300/3.6 TH Topný kabel pro temperování venkovních ploch, s jednostranným napájením DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L Příslušenství venkovních temperačních systémů DHZ ST DHZ QST FFH MB hlásič ledu pro venkovní temperování EM EM EF H Regulátory pro venkovní temperační systémy ATE ATF FTE ATE 30 T ATF Samoregulační topný kabel pro protizámrazovou ochranu potrubí a okapů SLH 25/L5 ST SLH 25/L10 ST SLH 25/L15 ST SLH 25/L20 ST SLH 25/L25 ST SLH 25/L30 ST Topný kabel pro temperování okapů a šikmých střech s jednostranným napájením DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L DIC 30/L Protizámrazové systémy typ obj. číslo cena v Kč strana Regulace a příslušenství k temperování potrubí ATE FTE AF ATE 30 T AF Regulace a příslušenství k temperování okapů EM EM F RH ATF ATE ATF FTE ATE 30 T ATF Příslušenství k temperování okapů DHZ TRS DHZ TR DHZ TS DHZ ST DHZ QST DHZ AH odvlhčovače vzduchu LE LE PřehLed SoRTIMeNTU

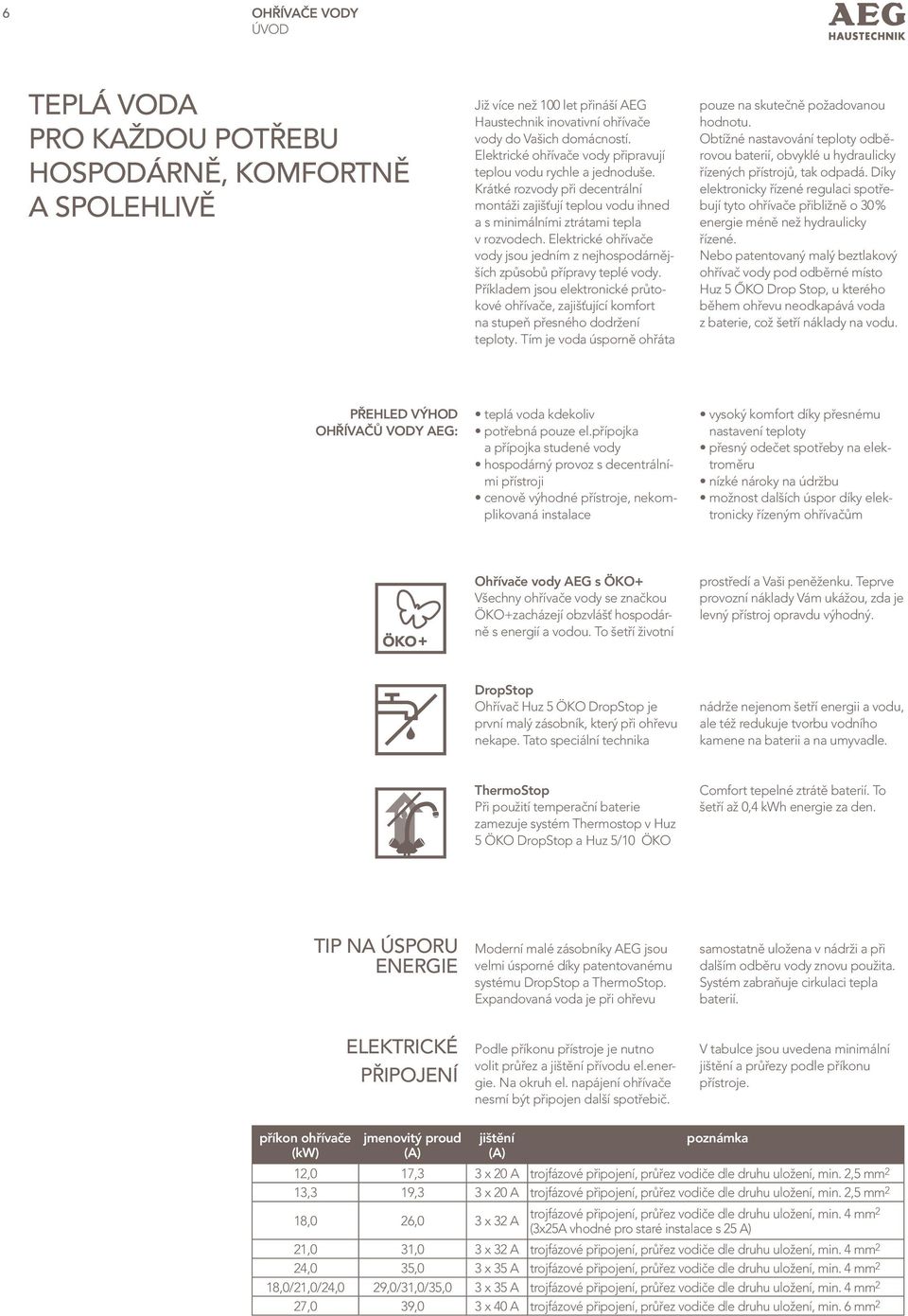

6 6 ohřívače vody ÚVOD TePlÁ voda Pro každou PoTřebU hospodárně, komfortně a SPolehlIvĚ Již více než 100 let přináší AEG Haustechnik inovativní ohřívače vody do Vašich domácností. Elektrické ohřívače vody připravují teplou vodu rychle a jednoduše. Krátké rozvody při decentrální montáži zajišťují teplou vodu ihned a s minimálními ztrátami tepla v rozvodech. Elektrické ohřívače vody jsou jedním z nejhospodárnějších způsobů přípravy teplé vody. Příkladem jsou elektronické průtokové ohřívače, zajišťující komfort na stupeň přesného dodržení teploty. Tím je voda úsporně ohřáta pouze na skutečně požadovanou hodnotu. Obtížné nastavování teploty odběrovou baterií, obvyklé u hydraulicky řízených přístrojů, tak odpadá. Díky elektronicky řízené regulaci spotřebují tyto ohřívače přibližně o 30 % energie méně než hydraulicky řízené. Nebo patentovaný malý beztlakový ohřívač vody pod odběrné místo Huz 5 ŐKO Drop Stop, u kterého během ohřevu neodkapává voda z baterie, což šetří náklady na vodu. PřehLed výhod ohřívačů vody aeg: teplá voda kdekoliv potřebná pouze el.přípojka a přípojka studené vody hospodárný provoz s decentrálními přístroji cenově výhodné přístroje, nekomplikovaná instalace vysoký komfort díky přesnému nastavení teploty přesný odečet spotřeby na elektroměru nízké nároky na údržbu možnost dalších úspor díky elektronicky řízeným ohřívačům ohřívače vody aeg s ÖKo+ Všechny ohřívače vody se značkou ÖKO+zacházejí obzvlášť hospodárně s energií a vodou. To šetří životní prostředí a Vaši peněženku. Teprve provozní náklady Vám ukážou, zda je levný přístroj opravdu výhodný. dropstop Ohřívač Huz 5 ÖKO DropStop je první malý zásobník, který při ohřevu nekape. Tato speciální technika nádrže nejenom šetří energii a vodu, ale též redukuje tvorbu vodního kamene na baterii a na umyvadle. ThermoStop Při použití temperační baterie zamezuje systém Thermostop v Huz 5 ÖKO DropStop a Huz 5/10 ÖKO Comfort tepelné ztrátě baterií. To šetří až 0,4 kwh energie za den. TIP na ÚSPorU energie Moderní malé zásobníky AEG jsou velmi úsporné díky patentovanému systému DropStop a ThermoStop. Expandovaná voda je při ohřevu samostatně uložena v nádrži a při dalším odběru vody znovu použita. Systém zabraňuje cirkulaci tepla baterií. elektrické PřIPoJení Podle příkonu přístroje je nutno volit průřez a jištění přívodu el.energie. Na okruh el. napájení ohřívače nesmí být připojen další spotřebič. V tabulce jsou uvedena minimální jištění a průřezy podle příkonu přístroje. příkon ohřívače (kw) jmenovitý proud (a) jištění (a) poznámka 12,0 17,3 3 x 20 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 13,3 19,3 3 x 20 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 18,0 26,0 3 x 32 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm2 (3x25A vhodné pro staré instalace s 25 A) 21,0 31,0 3 x 32 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 24,0 35,0 3 x 35 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 18,0/21,0/24,0 29,0/31,0/35,0 3 x 35 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 27,0 39,0 3 x 40 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 6 mm 2

7 OHŘÍVAČE VODY ÚVOD 7 OHŘÍVAČE VODY PRŮTOKOVÉ OHŘÍVAČE 10 MALÉ ZÁSOBNÍKY 18 NÁSTĚNNÉ ZÁSOBNÍKY 25 7 ohřívače vody

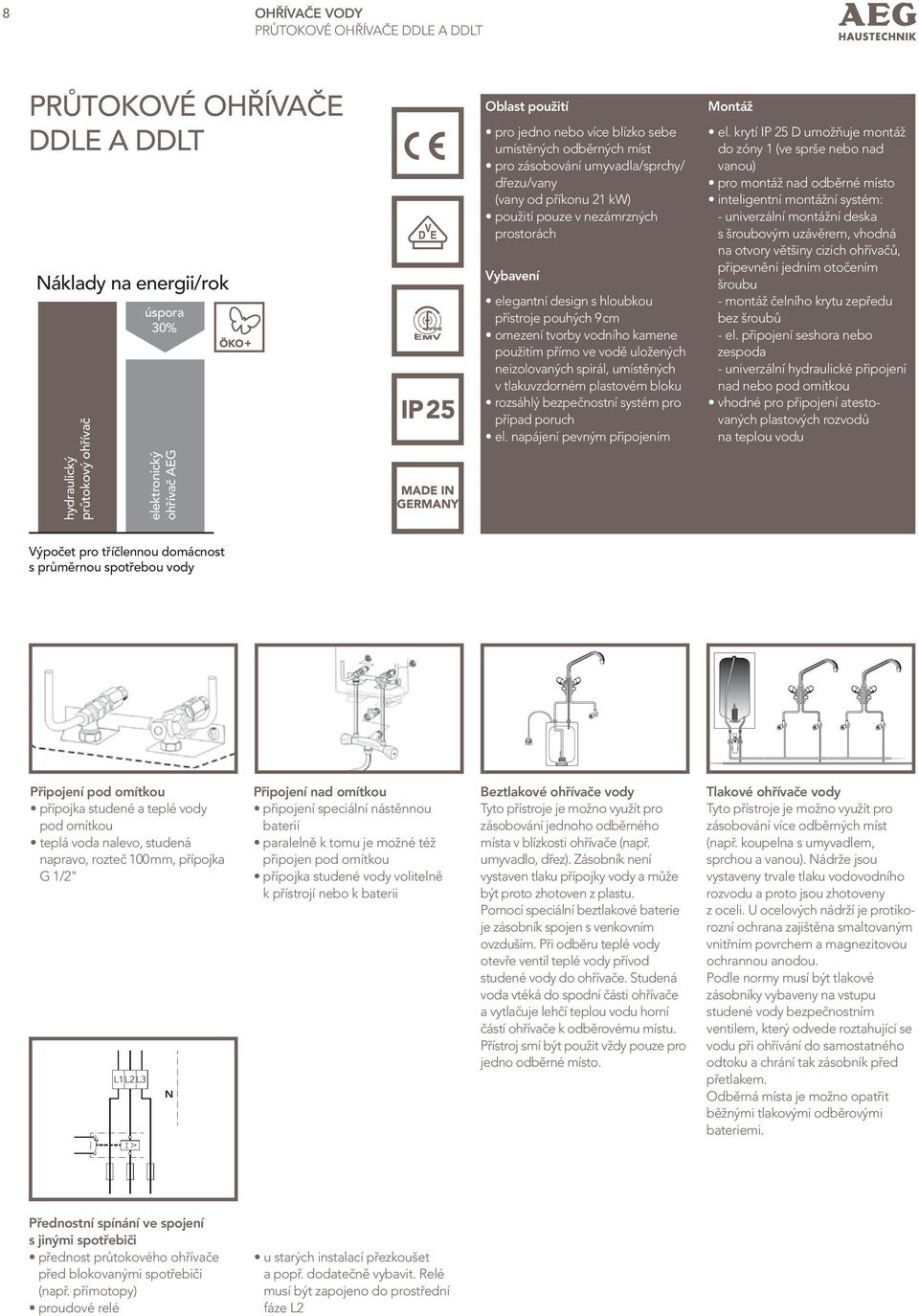

8 8 ohřívače vody PRŮTOKOVÉ OHŘÍVAČE DDLE A DDLT PrůTokovÉ ohřívače ddle a ddlt Náklady na energii/rok hydraulický průtokový ohřívač úspora 30% elektronický ohřívač AEG oblast použití pro jedno nebo více blízko sebe made in umístěných odběrných míst germany pro zásobování umyvadla/sprchy/ IP 25 dřezu/vany (vany od příkonu 21 kw) použití pouze v nezámrzných made in prostorách germany IP 25 vybavení elegantní design s hloubkou přístroje made pouhých in 9 cm germany omezení tvorby vodního kamene IP 25 použitím přímo ve vodě uložených neizolovaných spirál, umístěných v tlakuvzdorném plastovém bloku rozsáhlý bezpečnostní systém pro případ poruch el. napájení pevným připojením Montáž el. krytí IP 25 D umožňuje montáž do zóny 1 (ve sprše nebo nad vanou) pro montáž nad odběrné místo inteligentní montážní systém: - univerzální montážní deska s šroubovým uzávěrem, vhodná na otvory většiny cizích ohřívačů, připevnění jedním otočením šroubu - montáž čelního krytu zepředu bez šroubů - el. připojení seshora nebo zespoda - univerzální hydraulické připojení nad nebo pod omítkou vhodné pro připojení atestovaných plastových rozvodů na teplou vodu Výpočet pro tříčlennou domácnost s průměrnou spotřebou vody Připojení pod omítkou přípojka studené a teplé vody pod omítkou teplá voda nalevo, studená napravo, rozteč 100 mm, přípojka G 1/2" L1 L2 L3 N Připojení nad omítkou připojení speciální nástěnnou baterií paralelně k tomu je možné též připojen pod omítkou přípojka studené vody volitelně k přístrojí nebo k baterii Beztlakové ohřívače vody Tyto přístroje je možno využít pro zásobování jednoho odběrného místa v blízkosti ohřívače (např. umyvadlo, dřez). Zásobník není vystaven tlaku přípojky vody a může být proto zhotoven z plastu. Pomocí speciální beztlakové baterie je zásobník spojen s venkovním ovzduším. Při odběru teplé vody otevře ventil teplé vody přívod studené vody do ohřívače. Studená voda vtéká do spodní části ohřívače a vytlačuje lehčí teplou vodu horní částí ohřívače k odběrovému místu. Přístroj smí být použit vždy pouze pro jedno odběrné místo. Tlakové ohřívače vody Tyto přístroje je možno využít pro zásobování více odběrných míst (např. koupelna s umyvadlem, sprchou a vanou). Nádrže jsou vystaveny trvale tlaku vodovodního rozvodu a proto jsou zhotoveny z oceli. U ocelových nádrží je protikorozní ochrana zajištěna smaltovaným vnitřním povrchem a magnezitovou ochrannou anodou. Podle normy musí být tlakové zásobníky vybaveny na vstupu studené vody bezpečnostním ventilem, který odvede roztahující se vodu při ohřívání do samostatného odtoku a chrání tak zásobník před přetlakem. Odběrná místa je možno opatřit běžnými tlakovými odběrovými bateriemi. Přednostní spínání ve spojení s jinými spotřebiči přednost průtokového ohřívače před blokovanými spotřebiči (např. přímotopy) proudové relé u starých instalací přezkoušet a popř. dodatečně vybavit. Relé musí být zapojeno do prostřední fáze L2

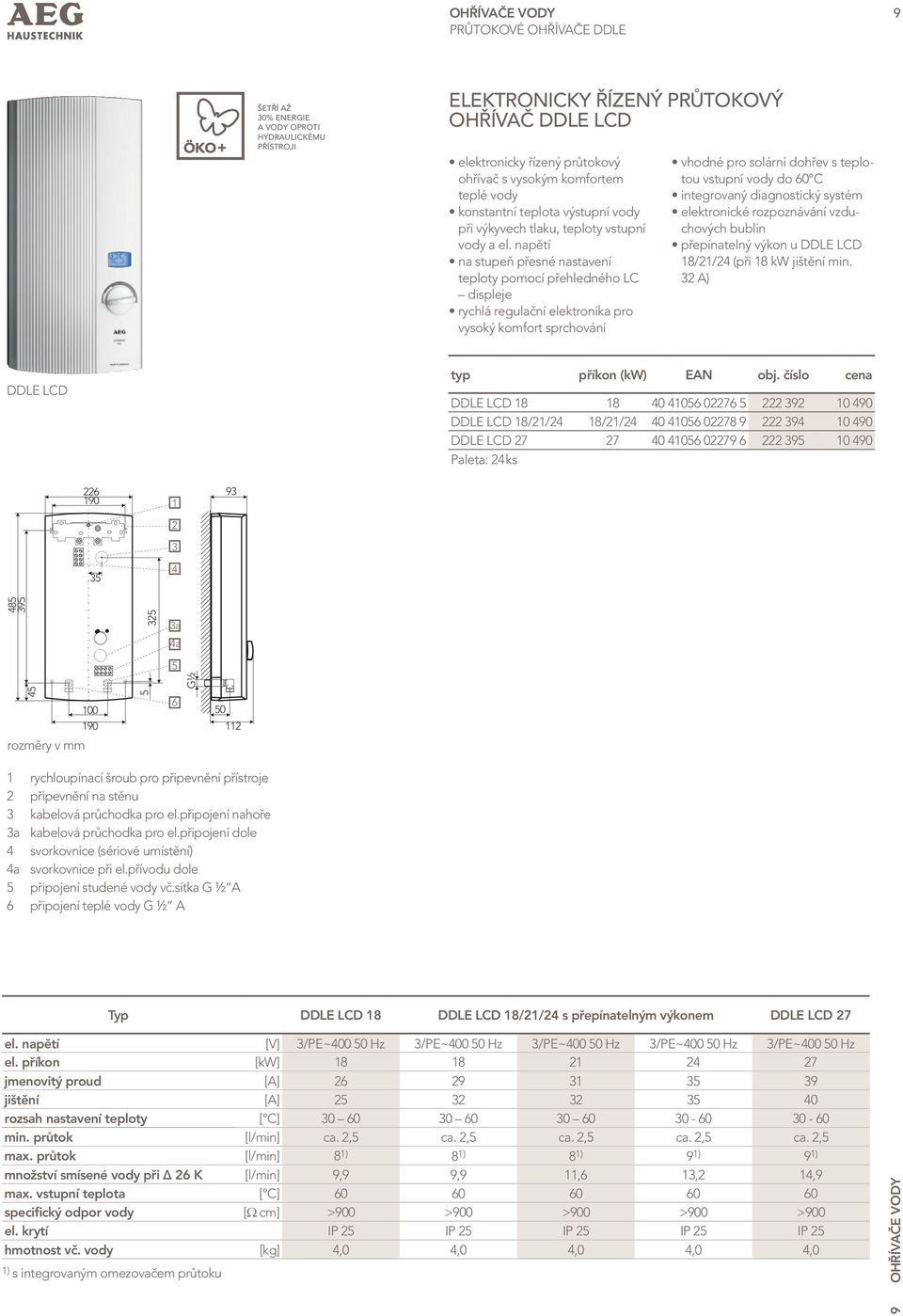

9 ohřívače vody PRŮTOKOVÉ OHŘÍVAČE DDLE 9 ŠETŘÍ AŽ 30% ENERGIE A VODY OPROTI HYDRAULICKÉMU PŘÍSTROJI elektronicky řízený PrůTokový ohřívač ddle lcd elektronicky řízený průtokový ohřívač s vysokým komfortem teplé vody konstantní teplota výstupní vody při výkyvech tlaku, teploty vstupní vody a el. napětí na stupeň přesné nastavení teploty pomocí přehledného LC displeje rychlá regulační elektronika pro vysoký komfort sprchování vhodné pro solární dohřev s teplotou vstupní vody do 60 C integrovaný diagnostický systém elektronické rozpoznávání vzduchových bublin přepínatelný výkon u DDLE LCD 18/21/24 (při 18 kw jištění min. 32 A) DDLE LCD typ příkon (kw) ean obj. číslo cena DDLE LCD DDLE LCD 18/21/24 18/21/ DDLE LCD Paleta: 24 ks a 4a 5 G½ rozměry v mm 1 rychloupínací šroub pro připevnění přístroje 2 připevnění na stěnu 3 kabelová průchodka pro el.připojení nahoře 3a kabelová průchodka pro el.připojení dole 4 svorkovnice (sériové umístění) 4a svorkovnice při el.přívodu dole 5 připojení studené vody vč.sítka G ½ A 6 připojení teplé vody G ½ A Typ ddle LCd 18 ddle LCd 18/21/24 s přepínatelným výkonem ddle LCd 27 el. napětí [V] 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz el. příkon [kw] jmenovitý proud [A] jištění [A] rozsah nastavení teploty [ C] min. průtok [l/min] ca. 2,5 ca. 2,5 ca. 2,5 ca. 2,5 ca. 2,5 max. průtok [l/min] 8 1) 8 1) 8 1) 9 1) 9 1) množství smísené vody při Δ 26 K [l/min] 9,9 9,9 11,6 13,2 14,9 max. vstupní teplota [ C] specifický odpor vody [Ω cm] >900 >900 >900 >900 >900 el. krytí IP 25 IP 25 IP 25 IP 25 IP 25 hmotnost vč. vody [kg] 4,0 4,0 4,0 4,0 4,0 1) s integrovaným omezovačem průtoku 9 ohřívače vody

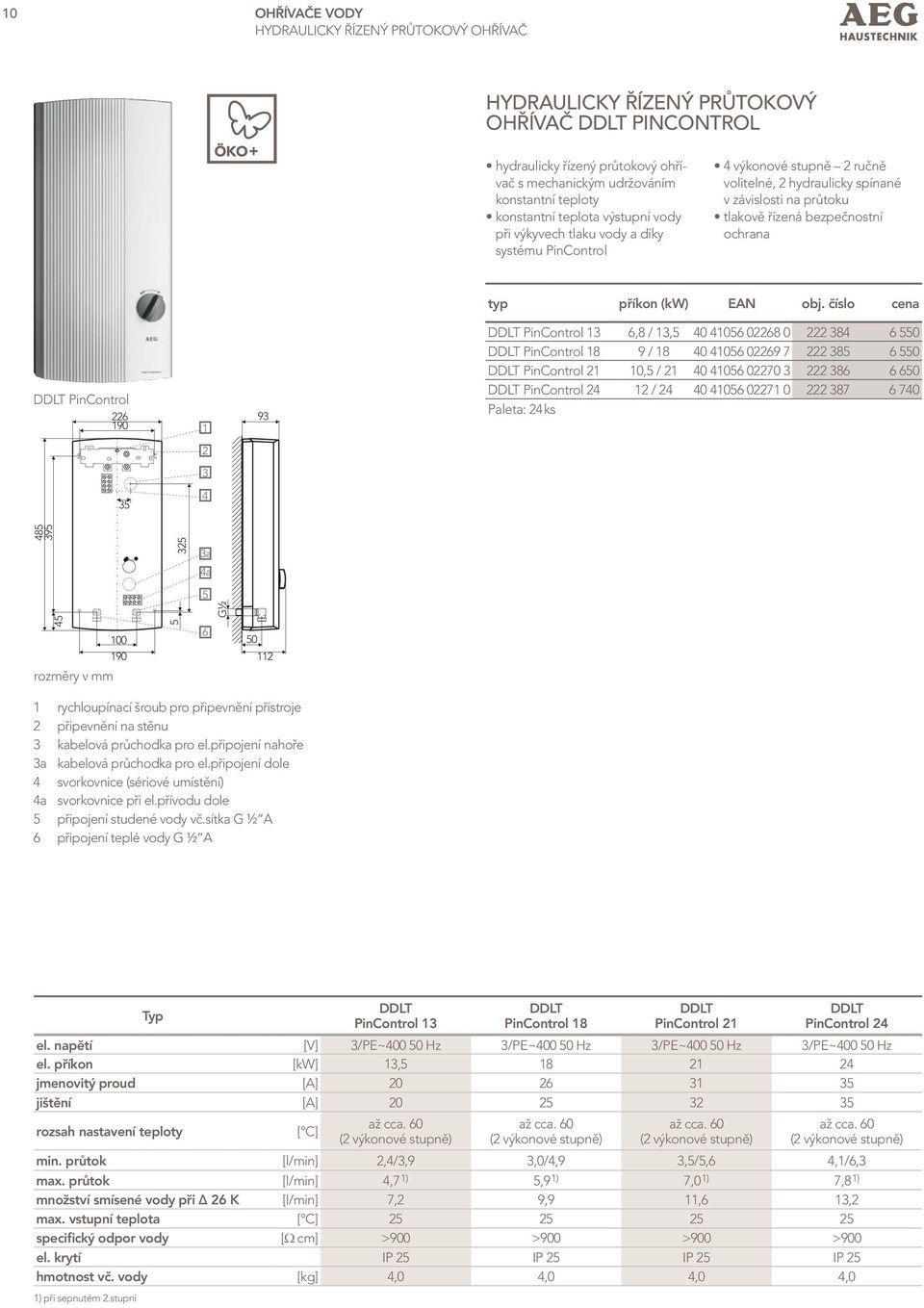

10 10 ohřívače vody HYDRAULICKY ŘÍZENÝ PRŮTOKOVÝ OHŘÍVAČ ŠETŘÍ AŽ 30% ENERGIE A VODY OPROTI HYDRAULICKÉMU PŘÍSTROJI hydraulicky řízený PrůTokový ohřívač ddlt PInconTrol hydraulicky řízený průtokový ohřívač s mechanickým udržováním konstantní teploty konstantní teplota výstupní vody při výkyvech tlaku vody a díky systému PinControl 4 výkonové stupně 2 ručně volitelné, 2 hydraulicky spínané v závislosti na průtoku tlakově řízená bezpečnostní ochrana typ příkon (kw) ean obj. číslo cena DDLT PinControl DDLT PinControl 13 6,8 / 13, DDLT PinControl 18 9 / DDLT PinControl 21 10,5 / DDLT PinControl / Paleta: 24 ks a 4a 5 G½ rozměry v mm 1 rychloupínací šroub pro připevnění přístroje 2 připevnění na stěnu 3 kabelová průchodka pro el.připojení nahoře 3a kabelová průchodka pro el.připojení dole 4 svorkovnice (sériové umístění) 4a svorkovnice při el.přívodu dole 5 připojení studené vody vč.sítka G ½ A 6 připojení teplé vody G ½ A Typ ddlt PinControl 13 ddlt PinControl 18 ddlt PinControl 21 ddlt PinControl 24 el. napětí [V] 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz el. příkon [kw] 13, jmenovitý proud [A] jištění [A] rozsah nastavení teploty [ C] až cca. 60 (2 výkonové stupně) až cca. 60 (2 výkonové stupně) až cca. 60 (2 výkonové stupně) až cca. 60 (2 výkonové stupně) min. průtok [l/min] 2,4/3,9 3,0/4,9 3,5/5,6 4,1/6,3 max. průtok [l/min] 4,7 1) 5,9 1) 7,0 1) 7,8 1) množství smísené vody při Δ 26 K [l/min] 7,2 9,9 11,6 13,2 max. vstupní teplota [ C] specifický odpor vody [Ω cm] >900 >900 >900 >900 el. krytí IP 25 IP 25 IP 25 IP 25 hmotnost vč. vody [kg] 4,0 4,0 4,0 4,0 1) při sepnutém 2.stupni

11 11 11 ohřívače vody

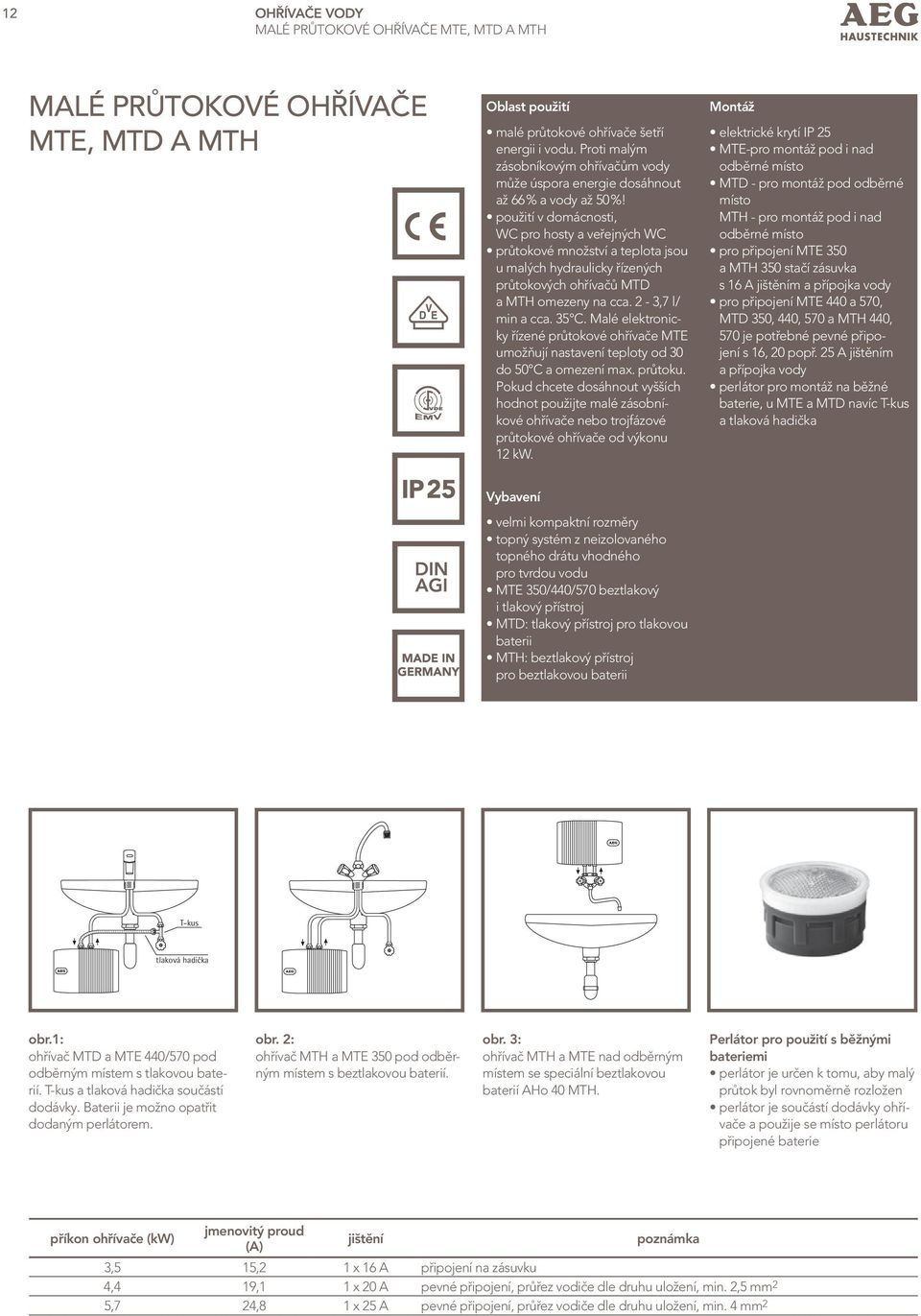

12 12 ohřívače vody MALÉ PRŮTOKOVÉ OHŘÍVAČE MTE, MTD A MTH MalÉ PrůTokovÉ ohřívače MTe, MTd a MTh oblast použití malé průtokové ohřívače šetří energii i vodu. Proti malým zásobníkovým ohřívačům vody může úspora energie dosáhnout až 66 % a vody až 50 %! použití v domácnosti, made in WC pro hosty a veřejných WC germany průtokové množství IP a 25teplota jsou u malých hydraulicky řízených průtokových ohřívačů MTD a MTH omezeny na made cca. in 2-3,7 l/ min a cca. 35 C. Malé germany elektronicky řízené IP průtokové 25 ohřívače MTE umožňují nastavení teploty od 30 do 50 C a omezení max. průtoku. Pokud chcete dosáhnout vyšších made in hodnot použijte germany malé zásobníkové ohřívače nebo trojfázové IP 25 průtokové ohřívače od výkonu 12 kw. Montáž elektrické krytí IP 25 MTE-pro montáž pod i nad odběrné místo MTD - pro montáž pod odběrné místo MTH - pro montáž pod i nad odběrné místo pro připojení MTE 350 a MTH 350 stačí zásuvka s 16 A jištěním a přípojka vody pro připojení MTE 440 a 570, MTD 350, 440, 570 a MTH 440, 570 je potřebné pevné připojení s 16, 20 popř. 25 A jištěním a přípojka vody perlátor pro montáž na běžné baterie, u MTE a MTD navíc T-kus a tlaková hadička vybavení IP 25 made in germany velmi kompaktní rozměry topný systém z neizolovaného topného drátu vhodného pro tvrdou vodu MTE 350/440/570 beztlakový i tlakový přístroj MTD: tlakový přístroj pro tlakovou baterii MTH: beztlakový přístroj pro beztlakovou baterii רררררררררררררררררררררררררררררררררררר רררררררררררררררררררררררררררררררררררר ררררררררררררררררררררררררררררר T-kus T-kus tlaková hadička tlaková hadička T-kus tlaková hadička obr.1: ohřívač MTD a MTE 440/570 pod odběrným místem s tlakovou baterií. T-kus a tlaková hadička součástí dodávky. Baterii je možno opatřit dodaným perlátorem. obr. 2: ohřívač MTH a MTE 350 pod odběrným místem s beztlakovou baterií. obr. 3: ohřívač MTH a MTE nad odběrným místem se speciální beztlakovou baterií AHo 40 MTH. Perlátor pro použití s běžnými bateriemi perlátor je určen k tomu, aby malý průtok byl rovnoměrně rozložen perlátor je součástí dodávky ohřívače a použije se místo perlátoru připojené baterie příkon ohřívače (kw) jmenovitý proud (a) jištění poznámka 3,5 15,2 1 x 16 A připojení na zásuvku 4,4 19,1 1 x 20 A pevné připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 5,7 24,8 1 x 25 A pevné připojení, průřez vodiče dle druhu uložení, min. 4 mm 2

13 ohřívače vody MALÉ PRŮTOKOVÉ OHŘÍVAČE MTE A MTD 13 MTE G 3/8 ŠETŘÍ AŽ 66% ENERGIE A 50%VODY Malý PrůTokový ohřívač MTe (Tlakový a beztlakový) elektronicky řízený malý průtokový ohřívač pro umyvadlo konstantní výstupní teplota díky elektronice až do výkonových možností přístroje výstupní teplota uvnitř nastavitelná na 30 až 50 C max. průtok uvnitř nastavitelný hospodárné topné těleso z neizolovaného topného drátu univerzální montáž nad nebo pod odběrné místo MTE 440/570 pro pevné el.připojení MTE 350: s kabelem se zástrčkou MTE 350: pro beztlakové baterie MTE 440/570 pro beztlakové i tlakové baterie, kompletně s připojovacím příslušenstvím, tlakovou hadičkou a T-kusem speciální perlátor s s omezovačem průtoku 95 typ příkon (kw) ean obj. číslo cena 143 4,8 165 MTE 350 3, MTE 440 4, MTE 570 5, Paleta: 40 kusů typ MTe 350 MTe 440 MTe G 3/8 82 konstrukce tlaková/beztlaková / / / el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz montáž: pod umyvadlo/nad umyvadlo / / / kabel se zástrčkou (S), pevné připojení (F) S F F el. příkon [kw] 3,5 4,4 5,7 průtok při ΔT 25 K [l/min] 2,0 2,5 3,3 teplotní navýšení v komfortním rozsahu [K] [K] nastavitelný teplotní rozsah* C spínací průtok [l/min] 1,5 1,8 2,2 el. krytí IP 25 IP 25 IP 25 hmotnost [kg] 1,5 1,5 1,5 * až do výkonové hranice - závislé na vstupní teplotě a průtoku rozměry v mm MTD 350 ŠETŘÍ AŽ 66% ENERGIE A 50%VODY G 3/8 5 1 připojení studené vody se sítkem 2 připojení teplé vody 6 3 el. připojení 4 zadní strana přístroje 5 přední strana přístroje 6 uzávěr na zacvaknutí G 3/ Malý PrůTokový ohřívač MTd (Tlakový) malý průtokový ohřívač pro tlakový provoz montáž pod odběrné místo nový perlátor pro úsporu vody a příjemně měkký výstup vody topné těleso odolné proti zavápnění z neizolovaného topného drátu pro rychlý ohřev kompletní s připojovacím příslušenstvím: tlaková hadička a T-kus pro pevné elektrické připojení MTD 350: s kabelem se zástrčkou od 07/2013 typ příkon (kw) ean obj. číslo cena MTD 350 3, MTD 440 4, MTD 570 5, Paleta: 40 kusů typ MTd 350 MTd 440 MTd 570 konstrukce tlaková beztlaková -/ -/ -/ el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz montáž: pod umyvadlo/nad umyvadlo /- /- /- kabel se zástrčkou (S), pevné připojení (F) F F F el. příkon [kw] 3,5 4,4 5,7 průtok při ΔT 25 K [l/min] 2,0 2,5 3,3 teplotní navýšení v komfortním rozsahu [K] [K] spínací průtok [l/min] 1,6 2,0 2,6 el. krytí IP 25 IP 25 IP 25 hmotnost [kg] 1,4 1,4 1,4 * až do výkonové hranice - závislé na vstupní teplotě a průtoku 13 ohřívače vody

14 14 ohřívače vody MALÉ PRŮTOKOVÉ OHŘÍVAČE MTH Malý PrůTokový ohřívač MTh (beztlakový) MTH 350 ŠETŘÍ AŽ 66% ENERGIE A 50%VODY malý průtokový ohřívač pro beztlakový provoz pro montáž pod i nad odběrné místo topné těleso z neizolovaného topného drátu odolné proti zavápnění perlátor pro instalaci na běžné baterie připojovací kabel se zástrčkou u MTH 350 pevné elektrické připojení u MTH 440 a 570 též v sadě s pákovou baterií, dvoukohoutkovou baterií nebo s baterií nad odběrné místo MTh 350+UTe: s pákovou baterií pro umyvadlo MTh 350+UT: s dvoukohoutkovou baterií pro umyvadlo MTh 350+oT: s dvoukohoutkovou nástěnnou baterií G 3/8 typ příkon (kw) ean obj. číslo cena MTH 350 3, MTH 440 4, MTH 570 5, MTH 350 +UTE 3, MTH 350 +UT 3, MTH 350 +OT 3, Paleta: MTH : 40 ks, MTH Sady: 30 ks rozměry v mm 1 připojení studené vody se sítkem 2 připojení teplé vody 3 el. připojení 4 zadní strana přístroje 5 přední strana přístroje 6 uzávěr na zacvaknutí typ MTh 350 MTh 440 MTh 570 konstrukce tlaková beztlaková /- /- /- el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz montáž: pod umyvadlo/nad umyvadlo / / / kabel se zástrčkou (S), pevné připojení (F) S F F el. příkon [kw] 3,5 4,4 5,7 průtok při ΔT 25 K [l/min] 2,0 2,5 3,3 teplotní navýšení v komfortním rozsahu [K] spínací průtok [l/min.] [l/min] 1,6 2,0 2,6 el. krytí IP 25 IP 25 IP 25 hmotnost [kg] 1,4 1,4 1,4 * až do výkonové hranice - závislé na vstupní teplotě a průtoku

15 ohřívače vody BEZTLAKOVÉ BATERIE PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE 15 PÁkovÁ baterie Pro MalÉ PrůTokovÉ ohřívače MTh a MTe beztlaková umyvadlová páková baterie v atraktivním designu s ohebnými připojovacími hadičkami s ovládáním vypouštění umyvadla speciální perlátor SR3 AHEu 40 MTH typ popis ean obj. číslo cena AHEu 40 MTH beztlaková páková baterie dvoukohoutková baterie Pro MalÉ PrůTokovÉ ohřívače MTh a MTe beztlaková umyvadlová dvoukohoutková baterie pro jednoděrovou montáž beztlaková jednoděrová směšovací baterie s otočným výtokem a ohebnými připojovacími hadičkami. Levý kohoutek otvírá ventil teplé, pravý ventil studené vody speciální perlátor SR3 AHu 40 MTH typ popis ean obj. číslo cena AHu 40 MTH jednoděrová směšovací baterie baterie nad odběrné MíSTo Pro MalÉ PrůTokovÉ ohřívače MTh a MTe AHo 40 MTH beztlaková baterie nad odběrné místo pro jednoděrovou montáž s otočným výtokem. Levý kohoutek otvírá ventil teplé, pravý ventil studené vody přívod studené vody je ze zadní strany těla baterie vhodná pro ohřívače MTH, vybavena speciálním perlátorem SR3. typ popis ean obj. číslo cena AHo 40 MTH nástěnná baterie pro MTH ohřívače vody

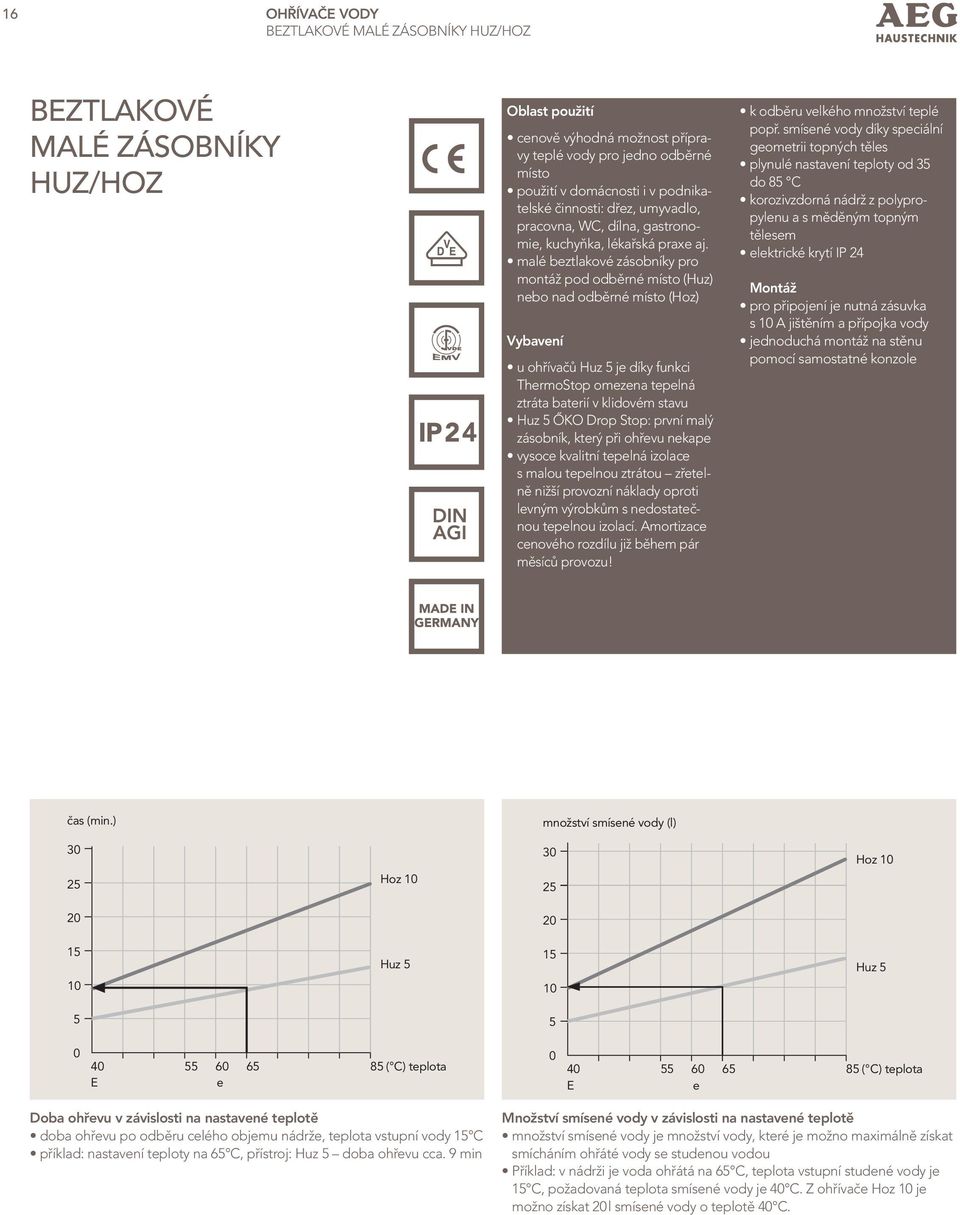

16 16 ohřívače vody BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HUZ/HOZ beztlakové MalÉ ZÁSobníkY huz/hoz IP 25 made in germany oblast použití cenově výhodná možnost přípravy teplé vody pro jedno odběrné made in germany místo IP 25 použití v domácnosti i v podnikatelské činnosti: dřez, umyvadlo, pracovna, WC, dílna, gastronomie, kuchyňka, lékařská made praxe in aj. germany malé beztlakové zásobníky pro montáž pod IP 25odběrné místo (Huz) nebo nad odběrné místo (Hoz) k odběru velkého množství teplé popř. smísené vody díky speciální geometrii topných těles plynulé nastavení teploty od 35 do 85 C korozivzdorná nádrž z polypropylenu a s měděným topným tělesem elektrické krytí IP 24 Montáž pro připojení je nutná zásuvka s 10 A jištěním a přípojka vody čas (min.) vybavení made in jednoduchá montáž na stěnu germany u ohřívačů 30 pomocí samostatné konzole IP 25 Huz 5 je díky funkci ThermoStop omezena tepelná 25 Hoz 10 ztráta baterií v klidovém stavu Huz 5 ŐKO Drop Stop: první malý 20 zásobník, který při ohřevu nekape vysoce kvalitní tepelná izolace 15 s malou tepelnou ztrátou zřetelně nižší provozní náklady oproti Huz 5 10 levným výrobkům s nedostatečnou tepelnou 5 izolací. Amortizace cenového rozdílu již během pár měsíců 0 provozu! ( C) teplota E e čas (min.) množství smísené vody (l) Hoz Hoz Huz Huz ( C) teplota E e ( C) teplota E e doba ohřevu v závislosti na nastavené teplotě doba ohřevu po odběru celého objemu nádrže, teplota vstupní vody 15 C příklad: nastavení teploty na 65 C, přístroj: Huz 5 doba ohřevu cca. 9 min Množství smísené vody v závislosti na nastavené teplotě množství smísené vody je množství vody, které je možno maximálně získat smícháním ohřáté vody se studenou vodou Příklad: v nádrži je voda ohřátá na 65 C, teplota vstupní studené vody je 15 C, požadovaná teplota smísené vody je 40 C. Z ohřívače Hoz 10 je možno získat 20 l smísené vody o teplotě 40 C. množství smísené vody (l) 30 Hoz

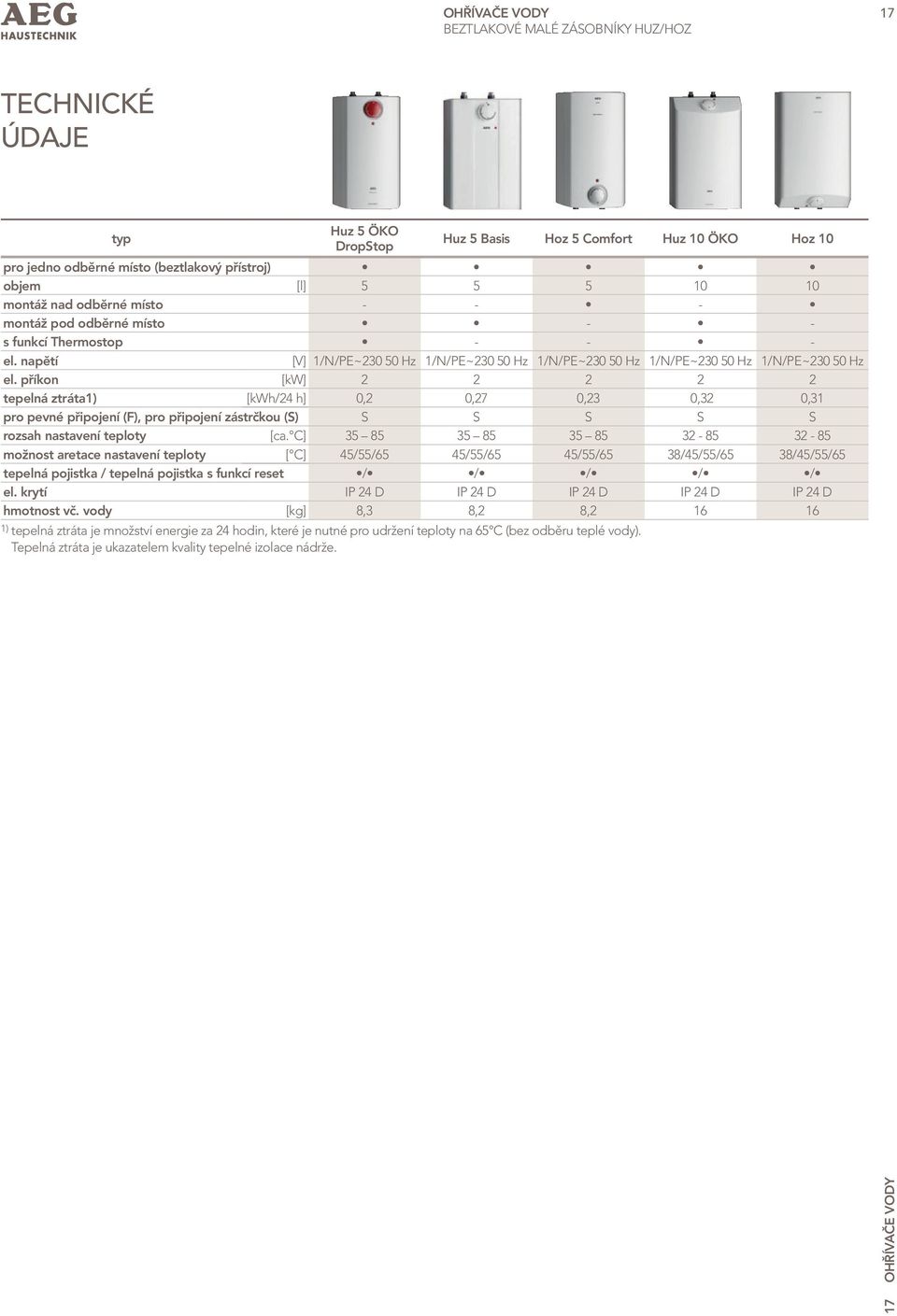

17 ohřívače vody BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HUZ/HOZ 17 TechnIckÉ ÚdaJe typ huz 5 ÖKo dropstop huz 5 Basis hoz 5 Comfort huz 10 ÖKo hoz 10 pro jedno odběrné místo (beztlakový přístroj) objem [l] montáž nad odběrné místo montáž pod odběrné místo - - s funkcí Thermostop el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz el. příkon [kw] tepelná ztráta1) [kwh/24 h] 0,2 0,27 0,23 0,32 0,31 pro pevné připojení (F), pro připojení zástrčkou (S) S S S S S rozsah nastavení teploty [ca. C] možnost aretace nastavení teploty [ C] 45/55/65 45/55/65 45/55/65 38/45/55/65 38/45/55/65 tepelná pojistka / tepelná pojistka s funkcí reset / / / / / el. krytí IP 24 D IP 24 D IP 24 D IP 24 D IP 24 D hmotnost vč. vody [kg] 8,3 8,2 8, ) tepelná ztráta je množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). Tepelná ztráta je ukazatelem kvality tepelné izolace nádrže. 17 ohřívače vody

18 18 ohřívače vody BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HUZ beztlakové MalÉ ZÁSobníkY huz 5 Öko dropstop malý zásobníkový ohřívač, objem 5 l pro montáž pod odběrné místo DropStop: beztlakový zásobník, který při ohřevu z odběrové baterie nekape funkce Thermostop - zamezení úniku tepla odběrovou baterií moderní atraktivní design plynulé nastavení teploty od 35 do 85 C možnost aretace nastavení teploty na 45/55/65 C vynikající tepelná izolace - tepelná ztráta jen 0,2 kwh/24h kovové přípojky vody bezpečnostní termostat s funkcí RESET-vytažením el.zástrčky připojovací kabel se zástrčkou (0,6m) Huz 5 ÖKO DropStop typ Huz 5 ÖKO DropStop Paleta: 24 ks objem (l) příkon (kw) ean obj. číslo cena rozměry v mm G3/8A (R3/8) FUNKCE THERMOSTOP ŠETŘÍ AŽ 0,4 KWH ENERGIE/24 H FUNKCE THERMOSTOP ŠETŘÍ AŽ 0,4 KWH ENERGIE/24 H 1 připojení teplé vody 2 připojení studené vody 3 nástěnný držák 4 upevňovací šrouby 5 volič teploty 6 kontrolka ohřevu 7 přípojka vody 8 odběrová baterie

19 ohřívače vody BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HOZ 19 beztlakové MalÉ ZÁSobníkY hoz 5 comfort Hoz 5 Comfort ŠETŘÍ AŽ 66% ENERGIE A 50%VODY malý zásobníkový ohřívač, objem 5 l pro montáž nad odběrné místo (Hoz) moderní atraktivní design plynulé nastavení teploty od 35 do 85 C, s úspornými polohami "E" 40 C a "e" 60 C možnost aretace nastavení teploty na 45/55/65 C vysoce kvalitní tepelná izolace, pohotovostní spotřeba proudu jen 0,23 kwh/24 h tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky kovové přípojky vody připojovací kabel se zástrčkou (0,6 m) průtok cca. 5 l/min Hoz 5 ŐKO comfort G3/8A (R3/8) G1/2A (R1/2) typ objem (l) příkon (kw) ean obj. číslo cena Hoz 5 Comfort ohřívače vody Paleta: 24 ks 8 rozměry v mm 7 G1/2A (R1/2) 1 připojení teplé vody 2 připojení studené vody 3 nástěnný držák 4 upevňovací šrouby 5 volič teploty 6 kontrolka ohřevu 7 přípojka vody 8 odběrová baterie

20 20 ohřívače vody BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HUZ beztlakové ZÁSobníkY huz 5 basis malý zásobníkový ohřívač o objemu 5 l pro montáž pod odběrné místo plynulé nastavení teploty od 35 do 85 C s omezením pracovního rozsahu tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky připojovací kabel se zástrčkou (0,6m) Huz 5 Basis+A: s jednoděrovou směšovací baterií Huz 5 Basis+AS: s pákovou dřezovou baterií Huz 5 Basis+AW: s pákovou umyvadlovou baterií AS: s pákovou dřezovou baterií Huz 5 Basis typ objem (l) příkon (kw) ean obj. číslo cena Huz 5 Basis+A Huz 5 Basis+AS Huz 5 Basis+AW Paleta: 18 ks AW: s pákovou umyvadlovou baterií G3/ G1/ rozměry v mm 215 G1/2 A (R1/2)

21 ohřívače vody BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HUZ/HOZ 21 beztlakové ZÁSobníkY huz 10 Öko, hoz 10 pro přípravu teplé vody pro odběrné místo s větší spotřebou, např. kuchyň pro montáž pod (Huz 10) nebo nad odběrné místo (Hoz 10) HUZ 10 ŐKO s funkcí Thermostop vysoce kvalitní tepelná izolace s malými rozměry plynulé nastavení teploty od 35 do 85 C s omezením pracovního rozsahu tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky připojovací kabel se zástrčkou (0,6m) Huz 10 ÖKO R3/8 typ objem (l) příkon (kw) ean obj. číslo cena Huz 10 ÖKO Hoz Paleta: 15 ks Huz 10 ÖKO Hoz rozměry v mm FUNKCE THERMOSTOP ŠETŘÍ AŽ 0,4 KWH ENERGIE/24 H 21 ohřívače vody

22 22 ohřívače vody BATERIE PRO BEZTLAKOVÉ OHŘÍVAČE VODY baterie Pro beztlakové ohřívače vody beztlaková PÁkovÁ baterie AHEu 50 WT aheu 50 WT: vzhledově vydařená, beztlaková umyvadlová páková baterie, s flexibilními připojovacími hadičkami, s ovládáním vypouštění umyvadla aheu 50 S: vzhledově vydařená, beztlaková dřezová páková baterie, s otočným výtokem a flexibilními připojovacími hadičkami chromované měděné trubky typ popis ean obj.číslo cena AHEu 50 S AHEu 50 WT beztlaková páková umyvadlová baterie s ovládáním vypouštění umyvadla AHEu 50 S beztlaková páková dřezová baterie Pouze do vyprodání zásob. - NOVINKA - AHEu 50 WT - NOVINKA - typ popis ean obj.číslo cena beztlaková páková umyvadlová bateries ovládáním AHEu 50 WT vypouštění umyvadla AHEu 50 S beztlaková páková dřezová baterie Pouze do vyprodání zásob. AHEu 50 S beztlaková TeMPeraČní baterie beztlaková temperační baterie pro jednoděrovou montáž s otočným výtokem. Levý kohoutek slouží pro nastavení teploty vody, pravý pro nastavení průtoku. pro umyvadlo i dřez měděné připojovací trubičky 8 mm flexibilní připojovací hadičky AHu 50 typ popis ean obj.číslo cena AHu 50 temperační baterie s otočným výtokem AHu 51 směšovací baterie AHu 51 beztlaková nástěnná baterie s připojovacími trubičkami Ø 16 mm, délka 300 mm montáž přímo pod ohřívač, přívod studené vody je ze zadní strany těla baterie beztlaková dvoukohoutková směšovací nástěnná baterie pro zásobníky nad odběrné místo (umyvadlo, dřez) kompletní s otočným výtokem typ popis ean obj.číslo cena AHo 50 beztlaková dvoukohoutková směšovací baterie, AHo 50 nad odběrné místo Pouze do vyprodání zásob NOVINKA - typ popis ean obj.číslo cena AHo 50 beztlaková dvoukohoutková směšovací baterie nad odběrné místo AHo 50

23 23 23 ohřívače vody

24 24 ohřívače vody NÁSTĚNNÉ OHŘÍVAČE VODY EWH / DEM nástěnné ohřívače vody ewh/dem IP 25 made in germany oblast použití pro zásobování jednoho nebo více blízko sebe umístěných odběrných made in germany míst IP 25 použití v domácnosti i v podnikatelské činnosti: umyvadlo, sprcha, dřez, vana made in germany vybavení IP 25 plynulé nastavení teploty možnost rychloohřevu u EWH EL a DEM Basic made in ocelová germany nádrž s vrstvou speciálního smaltu s vysokou životností IP 25 ochranná antikorozní hořčíková anoda nerezová topná příruba s trubkovým topným tělesem u EWH Basis a DEM Basic zapouzdřené topné těleso u EWH EL možnost jednookruhového nebo dvouokruhového zapojení u EWH EL a DEM Basic kvalitní tepelná izolace s nízkými tepelnými ztrátami elektrické krytí IP25 (u EWH Universal v horizontální poloze jen IP24) Montáž pojistný ventil se zpětnou klapkou a indikátor teploty součástí dodávky ohřívače (u DEM Basic zvláštní příslušenství) jednoduchá montáž na stěnu pomocí univerzální konzole provedení EWH Basis a DEM Basic pro svislou instalaci a provedení EWH EL pro svislou i vodorovnou instalaci čas 7,0 h 6,0 h 5,0 h 4,0 h 3,0 h 2,0 h 1,0 h doba ohřevu na 65 C 2,0 kw 4,0 kw 6,0 kw 30 l 50 l 80 l 100 l 120 l 150 l objem doba ohřevu z grafu je možno odečíst doby ohřevu pro různé objemy v závislosti na připojeném výkonu příklad: zásobník o objemu 80 l potřebuje při topném výkonu 6 kw cca. 1 hodinu na ohřev z 15 na 65 C JednookrUhový, dvouokruhový ProvoZ Jednookruhový provoz v jednookruhovém provozu je řízen ohřev vody výhradně vestavěným regulátorem teploty ohřev vody na nastavenou teplotu je prováděn v závislosti na napájení el. proudem. dvouokruhový provoz voda je ohřívána výhodnějším tarifem el.proudu. Objem ohřívače je třeba volit tak, aby množství vody stačilo do dalšího sepnutí nízkého tarifu. ve dnech se zvýšenou spotřebou vody může být tlačítkem aktivován i v době blokování nízkého tarifu jednorázový rychloohřev. dvouokruhový ohřev je možný pouze za předpokladu, že je možné dvoutarifní připojení

25 ohřívače vody NÁSTĚNNÉ OHŘÍVAČE VODY EWH BASIS/COMFORT/EL 25 TechnIckÉ ÚdaJe typ ewh Basis 30 N ewh Basis 50 N ewh Basis 80 N ewh Basis 100 N ewh Basis 120 N ewh Basis 150 N ewh Basis 200 N objem [l] el. napětí [V] 1/N/PE~ Hz el. příkon [kw] ,2 nastavení teploty [ca. C] doba ohřevu na 65 C [h] (Δ 50 C) 0,89 1,48 2,37 2,97 3,56 4,45 5,39 tepelná ztráta [kwh/24 h] 0,73 0,93 1,16 1,48 1,71 2,01 2,90 el. krytí IP 25 hmotnost (bez vody) [kg] ) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). typ ewh 30 Universal el ewh 50 Universal el ewh 80 Universal el ewh 100 Universal el ewh 120 Universal el ewh 150 Universal el objem [l] el. napětí [V] 1/N/PE~ Hz el. příkon [kw] 1,6/2,6 2/3 2/3 2/3 2/3 2/3 nastavení teploty [ca. C] 7-85 doba ohřevu na 65 C [h] - max. výkonem (Δ 50 C) 0,61 0,88 1,42 1,77 2,13 2,66 tepelná ztráta vertik./hor. instalace [kwh/24 h] 0,57/0,83 0,78/0,94 0,88/1 1,05/1,26 1,19/1,43 1,29/1,57 el. krytí IP 25 svisle / IP 24 vodorovně hmotnost (bez vody) [kg] ) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). typ dem 30 Basis dem 50 Basis dem 80 Basis dem 100 Basis dem 150 Basis objem [l] el. napětí [V] 3/N/PE~ 400 V 50 Hz popř. 1/N/PE~ 230 V 50 Hz el. příkon [kw] 2/6 2/6 2/6 2/6 2/6 nastavení teploty [ca. C] 7-80 doba ohřevu na 65 C [h] (Δ 50 C) 0,89 1,48 2,37 2,97 4,45 tepelná ztráta 1) [kwh/24 h] 0,51 0,67 0,73 0,83 1,1 el. krytí IP 25 hmotnost (bez vody) [kg] ) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). 25 ohřívače vody

26 26 ohřívače vody NÁSTĚNNÉ OHŘÍVAČE VODY EWH BASIS nástěnné TlakovÉ ZÁSobníkY ewh basis litrů tlakový zásobníkový ohřívač pro zásobování více odběrných míst ocelová nádrž s vrstvou speciálního smaltu s vysokou životností nerezová topná příruba s trubkovým topným tělesem ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami válcový vzhled ohřívače možnost nastavení teploty od 30 do 70 C ovládací prvek termostatu zespoda umožňuje připojení i na plastové rozvody zásobník je určen pro svislou montáž univerzální montážní rám pro záměnnou montáž pojistný ventil se zpětnou klapkou a indikátor teploty je součástí dodávky EWH Basis 80 N I I HH B B A G typ objem [l] příkon [kw] ean obj. číslo cena EWH Basis 30 N EWH Basis 50 N EWH Basis 80 N EWH Basis 100 N EWH Basis 120 N EWH Basis 150 N EWH Basis 200 N 200 2, E E K K L L D D F F 1 vstup studené vody 2 výstup teplé vody G G J * J * Rozměry v mm A A typ a [mm] B [mm] C [mm] d [mm] e [mm] F [mm] G [mm] h [mm] I [mm] K [mm] L ewh Basis 30 N G 1/2" ewh Basis 50 N G 1/2" ewh Basis 80 N G 3/4" ewh Basis 100 N G 3/4" ewh Basis 120 N G 3/4" ewh Basis 150 N G 3/4" ewh Basis 200 N G 3/4"

27 27 ohřívače vody NÁSTĚNNÉ OHŘÍVAČE VODY EWH UNIVERSAL EL nástěnné TlakovÉ ZÁSobníkY ewh UnIverSal el litrů tlakový zásobníkový ohřívač pro zásobování více odběrných míst ocelová nádrž s vrstvou speciálního smaltu s vysokou životností zapouzdřené keramické topné těleso ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami elektronická regulace se třemi úspornými programy (ECO): ECO Comfort (sériově) - požadovaná teplota se sníží po 1 týdnu z 85 na 60 C ECO Plus (jen při trvalém napájení) - automatický ohřev na 60 C po odběru 40% objemu ECO Dymamic (jen při trvalém napájení) - příprava teplé vody podle časů a množství odběrů v prvním týdnu provozu B C C B E E D A A D EL EWH Universal 23 ean obj. číslo cena 2, EWH 50 Universal EL EWH 80 Universal EL EWH 100 Universal EL EWH 120 Universal EL EWH 150 Universal EL G 30 3 F B objem příkon [l] [kw] EWH 30 Universal EL G 2 F F typ atraktivní hranaté provedení možnost nastavení teploty od 7 do 85 C podle příslušného tarifu el. energie je možno zvolit topný výkon: - 2,6 kw u EWH 30 Universal EL a 3 kw u EWH Universal EL bez možnosti rychloohřevu (vhodné pro 8-hodinový tarif) - 1,6 kw u EWH 30 Universal EL a 2 kw u EWH Universal EL s možností rychloohřevu - 2,6 kw u EWH 30 Universal EL a 3 kw u EWH Universal EL (vhodné pro trvalé el. napájení) umožňuje připojení i na plastové rozvody zásobník lze instalovat svisle nebo vodorovně (přípojky vody nalevo) pojistný ventil se zpětnou klapkou a indikátor teploty je součástí dodávky závěs l G C závěs l E D pohled zezadu mm mm mm mm mm mm mm mm ewh 30 ewh 50 ewh 80 ewh 100 ewh 120 ewh ,5 G 1/2 A G 1/2 A ,5 G 1/2 A G 1/2 A ,5 G 1/2 A G 1/2 A ,5 G 1/2 A G 1/2 A ,5 G 1/2 A G 1/2 A ,5 G 1/2 A G 1/2 A 2 27 Přívod studené vody/ odběr teplé vody Zavěšení na zeď 1 Zavěšení na zeď 2 Průchodka pro elektrické vodiče Přívod studené vody Odběr teplé vody výška šířka hloubka vzdálenost vzdálenost od stěny výška výška výška přípojka (vnější závit) přípojka (vnější závit) F A Přístroj G Typ A B C D E F G ohřívače vody Rozměry v mm

28 28 ohřívače vody DEM BASIS LITRŮ nástěnné TlakovÉ ZÁSobníkY dem basis litrů tlakový zásobníkový ohřívač pro zásobováni více odběrných míst ocelová nadrž s vrstvou speciálního smaltu s vysokou životností topné těleso je možno zapojit na: - 2 kw/230 V bez možnosti rychloohřevu - 2 kw základní ohřev nebo 6 kw jednorázový rychloohřev/400 V ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami atraktivní hranaté provedení možnost nastavení teploty od 30 do 80 C umožňuje připojení i na plastové rozvody pojistný ventil se zpětnou klapkou a indikátor teploty nejsou součástí dodávky DEM 80 Basis typ objem [l] příkon [kw] ean obj. číslo cena DEM 30 Basis 30 2/ DEM 50 Basis 50 2/ DEM 80 Basis 80 2/ DEM 100 Basis 100 2/ DEM 150 Basis 150 2/ D E K N H C P A rozměry v mm DEM 30/50 Basis B DEM 80/100/150 Basis Typ dem 30 Basis dem 50 Basis dem 80 Basis dem 100 Basis dem 150 Basis a B C d e G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 h K N 78,5 78,5 78,5 78,5 78,5 P PoJISTný ventil Pro ZÁSobníkovÉ ohřívače dem basis membránový pojistný ventil se zpětnou klapkou spouštěcí přetlak 6,7 bar připojení vody G ½ otočné hrdlo pro napojení na odpad Pojistný ventil pro nástěnné zásobníky typ popis ean obj.číslo cena SV SYR ½" pojistný ventil PP

29 elektrické vytápění ÚVOD 29 AKUMULAČNÍ KAMNA 33 TOPNÉ VENTILÁTORY 39 PŘÍMOTOPNÉ PŘÍSTROJE 40 NÁSTĚNNÉ INFRAZÁŘIČE 48 KRÁTKOVLNNÉ INFRAZÁŘIČE elektrické vytápění
