PŘEHLED VÝROBKŮ A CENÍK 2016

Transkript

1 PŘEHLED VÝROBKŮ A CENÍK 2016

2 OBJEVUJTE MODERNÍ DOMÁCÍ TECHNIKU NA

3 OBSAH PŘEHLED SORTIMENTU 4 9 ELEKTRICKÉ VYTÁPĚNÍ 29 PODLAHOVÉ VYTÁPĚNÍ 53 OCHRANA PROTI MRAZU 63 ODVLHČOVAČE 76 Dodávky se provádí dle našich dodacích a platebních podmínek. Dokumentace je přiložena ke všem výrobkům AEG a obsahuje závazné pokyny pro montáž přístroje a jeho uvedení do provozu. Na všechny výrobky jsou vystavena prohlášení o shodě s technickými předpisy dle sbírky zákonů č. 22/1997. Ceny platí až do vydání nového ceníku s výhradou změn kurzu EUR/Kč. Ceny jsou uváděny v Kč bez DPH. Pokud není uvedeno jinak činí sazba DPH 21%. Tiskové chyby a technické změny jsou vyhrazeny. 3

4 PŘEHLED SORTIMENTU PODLE PRODUKTOVÝCH SKUPIN Ohřívače vody typ obj. číslo cena v Kč strana Elektronické průtok.ohřívače DDLE LCD DDLE LCD DDLE LCD 18/21/ DDLE LCD Malé průtok.ohřívače MTE (tlakové i beztlakové) MTE MTE MTE MTE Baterie pro malé průtok.ohřívače AHEu 40 MTH AHu 40 MTH AHo 40 MTH Beztlakové zásobníky Huz 5 ÖKO DropStop Huz 5 ÖKO DropStop Beztlakové zásobníky Hoz 5 Comfort Hoz 5 Comfort Beztlakové zásobníky Huz 5 basic Huz 5 Basis + A Huz 5 Basis + AS Huz 5 Basis + AW Beztlakové zásobníky Huz 10 ÖKO, Hoz 10 Huz 10 ÖKO Hoz Baterie pro beztlakové zásobníky AHEu 50 WT AHEu 50 S AHu AHo Nástěnné zásobníky vody EWH Trend l EWH 30 Trend EWH 50 Trend EWH 80 Trend EWH 100 Trend EWH 120 Trend EWH 150 Trend EWH 200 Trend Nástěnné zásobníky vody EWH Universal EL l EWH 30 Universal EL EWH 50 Universal EL EWH 80 Universal EL EWH 100 Universal EL EWH 120 Universal EL EWH 150 Universal EL Nástěnné zásobníky vody DEM Basic l DEM 30 Basis DEM 50 Basis DEM 80 Basis DEM 100 Basis DEM 120 Basic DEM 150 Basis Příslušenství nástěnných zásobníků pojistný ventil G1/2" Elektrické vytápění typ obj. číslo cena v Kč strana Akumulační kamna standardní řady WSP WSP WSP WSP WSP WSP Akumulační kamna ploché řady WSP 1210 F WSP 1810 F WSP 2410 F WSP 3010 F WSP 3610 F WSP 4210 F WSP 4810 F Příslušenství pro akumulační kamna ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH 1015 F ZH RTi 102 E RTi 100 M BK BK SK bodové regulace s termickou zpětnou vazbou RT 601 SN RT 602 SNSZ RT 5050 SN Topné ventilátory HS 204 ST HS HS 203 T Nástěnné konvektory s mechanickým prostorovým termostatem WKL 503 U WKL 753 U WKL 1003 U WKL 1503 U WKL 2003 U WKL 2503 U WKL 3003 U Mobilní konvektory WKL F WKL 1503 F WKL 2003 F WKL 2503 F Nízké konvektory KLE KLE KLE Přenosné konvektory SK SK SK 204 T Protizámrazová ochrana FW FW Elektrické vytápění typ obj. číslo cena v Kč strana Sálavé konvektory NKE NKE NKE Ventilátorový ohřívač VH v celokovovém provedení VH VH VH Ventilátorový ohřívač VH s plechovým krytem VH Osoušeč rukou HE HE HE 260 TM HE 260 T Nástěnný infrazářič IWQ IWQ IWQ IWQ Podlahový temperační systém THERMO BODEN TBS TB - BASIS 160 W/m 2 TBS TB / TBS TB /1, TBS TB / TBS TB /2, TBS TB / TBS TB / TBS TB / TBS TB / TBS TB / TBS TB / Podlahový temperační systém THERMO BODEN TBS TB - BASIS Set 160 W/m 2 TBS TB 50 Set 160/ TBS TB 50 Set 160/1, TBS TB 50 Set 160/ TBS TB 50 Set 160/2, TBS TB 50 Set 160/ TBS TB 50 Set 160/ TBS TB 50 Set 160/ Podlahový temperační systém HMA TE W/m 2 HMA TE / HMA TE /1, HMA TE / HMA TE / 2, HMA TE / HMA TE / HMA TE / HMA TE / HMA TE / HMA TE /

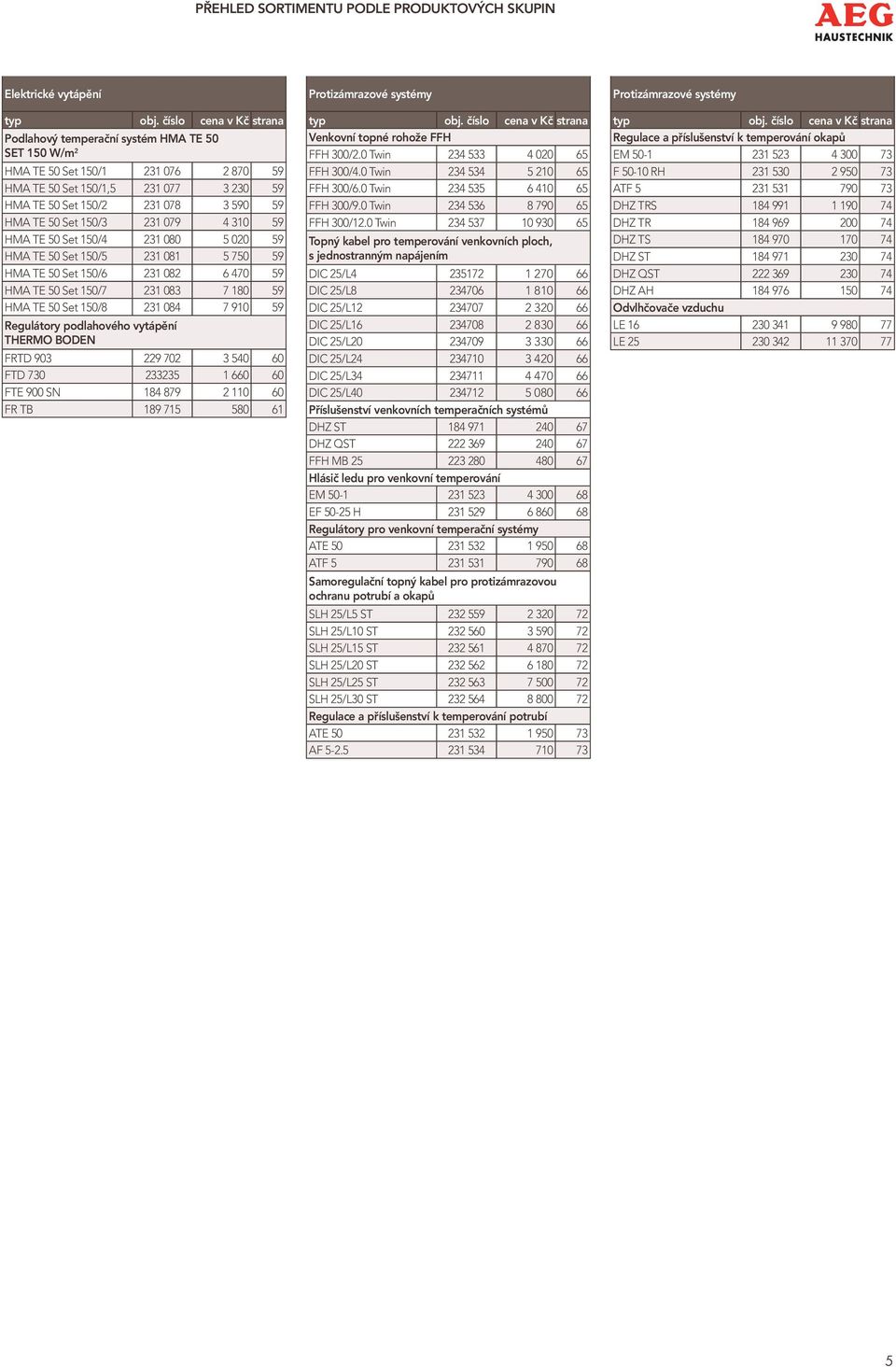

5 PŘEHLED SORTIMENTU PODLE PRODUKTOVÝCH SKUPIN Elektrické vytápění Protizámrazové systémy Protizámrazové systémy typ obj. číslo cena v Kč strana Podlahový temperační systém HMA TE 50 SET 150 W/m 2 HMA TE 50 Set 150/ HMA TE 50 Set 150/1, HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ Regulátory podlahového vytápění THERMO BODEN FRTD FTD FTE 900 SN FR TB typ obj. číslo cena v Kč strana Venkovní topné rohože FFH FFH 300/2.0 Twin FFH 300/4.0 Twin FFH 300/6.0 Twin FFH 300/9.0 Twin FFH 300/12.0 Twin Topný kabel pro temperování venkovních ploch, s jednostranným napájením DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L Příslušenství venkovních temperačních systémů DHZ ST DHZ QST FFH MB Hlásič ledu pro venkovní temperování EM EF H Regulátory pro venkovní temperační systémy ATE ATF Samoregulační topný kabel pro protizámrazovou ochranu potrubí a okapů SLH 25/L5 ST SLH 25/L10 ST SLH 25/L15 ST SLH 25/L20 ST SLH 25/L25 ST SLH 25/L30 ST Regulace a příslušenství k temperování potrubí ATE AF typ obj. číslo cena v Kč strana Regulace a příslušenství k temperování okapů EM F RH ATF DHZ TRS DHZ TR DHZ TS DHZ ST DHZ QST DHZ AH Odvlhčovače vzduchu LE LE

6 ÚVOD TEPLÁ VODA PRO KAŽDOU POTŘEBU HOSPODÁRNĚ, KOMFORTNĚ A SPOLEHLIVĚ Již více než 100 let přináší AEG Haustechnik inovativní ohřívače vody do Vašich domácností. Elektrické ohřívače vody připravují teplou vodu rychle a jednoduše. Krátké rozvody při decentrální montáži zajišťují teplou vodu ihned a s minimálními ztrátami tepla v rozvodech. Elektrické ohřívače vody jsou jedním z nejhospodárnějších způsobů přípravy teplé vody. Příkladem jsou elektronické průtokové ohřívače, zajišťující komfort na stupeň přesného dodržení teploty. Tím je voda úsporně ohřáta pouze na skutečně požadovanou hodnotu. Obtížné nastavování teploty odběrovou baterií, obvyklé u hydraulicky řízených přístrojů, tak odpadá. Díky elektronicky řízené regulaci spotřebují tyto ohřívače přibližně o 30 % energie méně než hydraulicky řízené. Nebo patentovaný malý beztlakový ohřívač vody pod odběrné místo Huz 5 ŐKO Drop Stop, u kterého během ohřevu neodkapává voda z baterie, což šetří náklady na vodu. PŘEHLED VÝHOD OHŘÍVAČŮ VODY AEG: teplá voda kdekoliv potřebná pouze el.přípojka a přípojka studené vody hospodárný provoz s decentrálními přístroji cenově výhodné přístroje, nekomplikovaná instalace vysoký komfort díky přesnému nastavení teploty přesný odečet spotřeby na elektroměru nízké nároky na údržbu možnost dalších úspor díky elektronicky řízeným ohřívačům Ohřívače vody AEG s ÖKO+ Všechny ohřívače vody se značkou ÖKO+zacházejí obzvlášť hospodárně s energií a vodou. To šetří životní prostředí a Vaši peněženku. Teprve provozní náklady Vám ukážou, zda je levný přístroj opravdu výhodný. DropStop Ohřívač Huz 5 ÖKO DropStop je první malý zásobník, který při ohřevu nekape. Tato speciální technika nádrže nejenom šetří energii a vodu, ale též redukuje tvorbu vodního kamene na baterii a na umyvadle. ThermoStop Při použití temperační baterie zamezuje systém Thermostop v Huz 5 ÖKO DropStop a Huz 5/10 ÖKO Comfort tepelné ztrátě baterií. To šetří až 0,4 kwh energie za den. TIP NA ÚSPORU ENERGIE Moderní malé zásobníky AEG jsou velmi úsporné díky patentovanému systému DropStop a ThermoStop. Expandovaná voda je při ohřevu samostatně uložena v nádrži a při dalším odběru vody znovu použita. Systém zabraňuje cirkulaci tepla baterií. ELEKTRICKÉ PŘIPOJENÍ Podle příkonu přístroje je nutno volit průřez a jištění přívodu el.energie. Na okruh el. napájení ohřívače nesmí být připojen další spotřebič. V tabulce jsou uvedena minimální jištění a průřezy podle příkonu přístroje. Energetické štítkování se řídí směrnicí Evropské unie pro výrobky spotřebovávající energii (Energy related product - ErP). Od roku 2015 musí být zdroje tepla a ohřívače vody označeny energetickým štítkem. Zákazník tak dostává informaci o energetické náročnosti výrobku a výběrem kvalitního ohřívače tak může výrazně snížit provozní náklady na přípravu teplé vody. 6

7 VŠEOBECNÉ PODKLADY PRO VÝPOČTY potřebné množství tepla Q ÚVOD ve Wh Q = m c Kolik watthodin je zapotřebí pro ohřátí 80 kg vody z 1 10 C na 2 55 C? Q = 80 kg 1,163 Wh 45 K Q kg K = 4187 Wh ^= 4,2 kwh doba ohřevu t v h t = m c P Potřebná doba k ohřátí 80 kg vody z teploty 1 10 C na teplotu 2 55 C při příkonu 2000 W. t = 80 kg 1,163 Wh 45 K t 2000 W 0,98 kg K = 2,1 h množství smíšené vody m M v kg popř. l m M = m 2 ( 2 1 ) m 1 + m 2 Kolik smíšené vody s teplotou M 40 C obdržíme smísením studené vody s teplotou 1 10 C s 80 kg vody s teplotou 2 55 C? m M = 80 kg (55 C - 10 C) m 40 C - 10 C M = 120 kg 120 kg Empirický vzorec pro průtočné množství při zvýšení teploty o 28 K (z 10 C na 38 C) m D = příkon v kw = cca. l/min kw = 10,5 l/min. 2 Empirický vzorec pro množství smíšené vody při teplotě vstupní vody 10 C např. 80 l ohřát na 65 C 80 l teplé vody se 65 C 2 ^= 160 l smíšené vody s cca 37 C tj. příkon ohřívače (kw) jmenovitý proud (A) Potřeba teplé vody v domácnosti Použití Množství vody v litrech 40 C 60 C Péče o tělo koupel sprcha mytí rukou mytí vlasů ženy mytí vlasů muži Domácnost úklidová voda, kbelík 8 dřez-1 napuštění dřez-denní potřeba 2 osoby 12 dřez-denní potřeba 3 osoby 16 dřez-denní potřeba 4 osoby 20 Průměrná spotřeba teplé vody v domácnosti činí 30 l/osobu x den (45 C) popř. 20 l/osobu x den (60 C). To odpovídá měrné potřebě tepla 1,2 kwh/osobu x den nebo 400 kwh/osobu x rok. Vysvětlivky ke vzorcům Q = množství tepla v Wh c = specifické teplo v kw rozdíl teplot v K m = množství vody v kg* kg K 1 teplota studené vody ve C P = příkon ve W voda 1,163 Wh 2 teplota teplé vody ve C W = spotřeba energie ve Wh kg K M teplota smíšené vody ve C t = doba ohřevu v h m 1 množství studené vody v kg = stupeň účinnosti ^= 4,1868 kj m kg K 2 množství teplé vody v kg * 1 kg ^= 1 litr mm množství smíšené vody v kg jištění (A) poznámka 12,0 17,3 3 x 20 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 13,3 19,3 3 x 20 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 18,0 26,0 3 x 32 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 (3x25A vhodné pro staré instalace s 25 A) 21,0 31,0 3 x 32 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 24,0 35,0 3 x 35 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 18,0/21,0/24,0 29,0/31,0/35,0 3 x 35 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 27,0 39,0 3 x 40 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 6 mm 2 7

8 8

9 PRŮTOKOVÉ OHŘÍVAČE 10 MALÉ ZÁSOBNÍKY 16 NÁSTĚNNÉ ZÁSOBNÍKY 24 9

10 ELEKTRONICKY REGULOVANÉ PRŮTOKOVÉ PRŮTOKOVÉ OHŘÍVAČE DDLE Náklady na energii/rok hydraulický průtokový ohřívač úspora 30% elektronický ohřívač AEG Oblast použití pro jedno nebo více blízko sebe umístěných odběrných míst pro zásobování umyvadla/sprchy/ dřezu/vany (vany od příkonu 21 kw) použití pouze v nezámrzných prostorách Vybavení elegantní design s hloubkou přístroje pouhých 9 cm omezení tvorby vodního kamene použitím přímo ve vodě uložených neizolovaných spirál, umístěných v tlakuvzdorném plastovém bloku rozsáhlý bezpečnostní systém pro případ poruch el. napájení pevným připojením Montáž el. krytí IP 25 D umožňuje montáž do zóny 1 (ve sprše nebo nad vanou) pro montáž nad odběrné místo inteligentní montážní systém: - univerzální montážní deska s šroubovým uzávěrem, vhodná na otvory většiny cizích ohřívačů, připevnění jedním otočením šroubu - montáž čelního krytu zepředu bez šroubů - el. připojení seshora nebo zespoda - univerzální hydraulické připojení nad nebo pod omítkou vhodné pro připojení atestovaných plastových rozvodů na teplou vodu Výpočet pro tříčlennou domácnost s průměrnou spotřebou vody Připojení pod omítkou přípojka studené a teplé vody pod omítkou teplá voda nalevo, studená napravo, rozteč 100 mm, přípojka G 1/2" L1 L2 L3 N Připojení nad omítkou připojení speciální nástěnnou baterií paralelně k tomu je možné též připojen pod omítkou přípojka studené vody volitelně k přístrojí nebo k baterii Beztlakové ohřívače vody Tyto přístroje je možno využít pro zásobování jednoho odběrného místa v blízkosti ohřívače (např. umyvadlo, dřez). Zásobník není vystaven tlaku přípojky vody a může být proto zhotoven z plastu. Pomocí speciální beztlakové baterie je zásobník spojen s venkovním ovzduším. Při odběru teplé vody otevře ventil teplé vody přívod studené vody do ohřívače. Studená voda vtéká do spodní části ohřívače a vytlačuje lehčí teplou vodu horní částí ohřívače k odběrovému místu. Přístroj smí být použit vždy pouze pro jedno odběrné místo. Tlakové ohřívače vody Tyto přístroje je možno využít pro zásobování více odběrných míst (např. koupelna s umyvadlem, sprchou a vanou). Nádrže jsou vystaveny trvale tlaku vodovodního rozvodu a proto jsou zhotoveny z oceli. U ocelových nádrží je protikorozní ochrana zajištěna smaltovaným vnitřním povrchem a magnezitovou ochrannou anodou. Podle normy musí být tlakové zásobníky vybaveny na vstupu studené vody bezpečnostním ventilem, který odvede roztahující se vodu při ohřívání do samostatného odtoku a chrání tak zásobník před přetlakem. Odběrná místa je možno opatřit běžnými tlakovými odběrovými bateriemi. Přednostní spínání ve spojení s jinými spotřebiči přednost průtokového ohřívače před blokovanými spotřebiči (např. přímotopy) proudové relé u starých instalací přezkoušet a popř. dodatečně vybavit. Relé musí být zapojeno do prostřední fáze L2 10

11 ELEKTRONICKY REGULOVANÉ PRŮTOKOVÉ ŠETŘÍ AŽ 30% ENERGIE A VODY OPROTI HYDRAULICKÉMU PŘÍSTROJI ELEKTRONICKY REGULOVANÝ PRŮTOKOVÝ OHŘÍVAČ DDLE LCD elektronicky řízený průtokový ohřívač s vysokým komfortem teplé vody konstantní teplota výstupní vody při výkyvech tlaku, teploty vstupní vody a el. napětí na stupeň přesné nastavení teploty pomocí přehledného dvoubarevného LC displeje (nebezpečí opaření při teplotě nad 42 C- červený displej) rychlá regulační elektronika pro vysoký komfort sprchování vhodné pro solární dohřev s teplotou vstupní vody do 60 C integrovaný diagnostický systém elektronické rozpoznávání vzduchových bublin přepínatelný výkon u DDLE LCD 18/21/24 (při 18 kw jištění min. 32 A) DDLE LCD typ příkon (kw) EAN obj. číslo cena DDLE LCD DDLE LCD 18/21/24 18/21/ DDLE LCD Paleta: 24 ks rychloupínací šroub pro připevnění přístroje 2 připevnění na stěnu 3 kabelová průchodka pro el.připojení nahoře 3a kabelová průchodka pro el.připojení dole 4 svorkovnice (sériové umístění) 4a svorkovnice při el.přívodu dole 5 připojení studené vody vč.sítka G ½ A 6 připojení teplé vody G ½ A G½ rozměry Maße in v mm Typ DDLE LCD 18 DDLE LCD 18/21/24 s přepínatelným výkonem DDLE LCD 27 el. napětí [V] 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz el. příkon [kw] jmenovitý proud [A] jištění [A] rozsah nastavení teploty [ C] min. průtok [l/min] ca. 2,5 ca. 2,5 ca. 2,5 ca. 2,5 ca. 2,5 max. průtok [l/min] 8 1) 8 1) 8 1) 9 1) 9 1) množství smísené vody při Δ 26 K [l/min] 9,9 9,9 11,6 13,2 14,9 max. vstupní teplota [ C] specifický odpor vody [ cm] >900 >900 >900 >900 >900 třída energetické účinnosti A A A A A el. krytí IP 25 IP 25 IP 25 IP 25 IP 25 hmotnost vč. vody [kg] 4,0 4,0 4,0 4,0 4,0 1) s integrovaným omezovačem průtoku 11

12 MALÉ PRŮTOKOVÉ OHŘÍVAČE - ELEKTRONICKY ŘÍZENÉ MALÉ PRŮTOKOVÉ OHŘÍVAČE Oblast použití malé průtokové ohřívače šetří energii i vodu. Proti malým zásobníkovým ohřívačům vody může úspora energie dosáhnout až 66 % a vody až 50 %! použití v domácnosti, WC pro hosty a veřejných WC Přístroje umožňují nastavení teploty od 30 do 50 C a omezení max. průtoku. Pokud chcete dosáhnout vyšších hodnot použijte malé zásobníkové ohřívače nebo trojfázové průtokové ohřívače od výkonu 12 kw. Montáž elektrické krytí IP 25 pro montáž pod i nad odběrné místo pro připojení MTE 350 stačí zásuvka s 16 A jištěním a přípojka vody pro připojení MTE 440 a 570 je potřebné pevné připojení s 16, 20 popř. 25 A jištěním a přípojka vody perlátor pro montáž na běžné baterie, T-kus a tlaková hadička Vybavení velmi kompaktní rozměry topný systém z neizolovaného topného drátu vhodného pro tvrdou vodu možnost instalace v tlakovém i beztlakovém provozu T-kus רררררררררררררררררררררררררררררררררררר tlaková hadička obr.1: ohřívač pod odběrným místem s tlakovou baterií. T-kus a tlaková hadička součástí dodávky. Baterii je možno opatřit dodaným perlátorem. obr. 2: ohřívač pod odběrným místem s beztlakovou baterií. obr. 3: ohřívač nad odběrným místem se speciální beztlakovou baterií AHo 40 MTH. Perlátor pro použití s běžnými bateriemi perlátor je určen k tomu, aby malý průtok byl rovnoměrně rozložen perlátor je součástí dodávky ohřívače a použije se místo perlátoru připojené baterie příkon ohřívače (kw) jmenovitý proud (A) jištění poznámka 3,5 15,2 1 x 16 A připojení na zásuvku 4,4 19,1 1 x 20 A pevné připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 5,7 24,8 1 x 25 A pevné připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 6,5 2 x 16,3 2x16 A pevné připojení, průřez vodiče dle druhu uložení, min. 1,5 mm 2 12

13 MALÉ PRŮTOKOVÉ OHŘÍVAČE - ELEKTRONICKY ŘÍZENÉ MALÝ PRŮTOKOVÝ OHŘÍVAČ MTE (TLAKOVÝ A BEZTLAKOVÝ) elektronicky řízený malý průtokový ohřívač pro umyvadlo konstantní výstupní teplota díky elektronice až do výkonových možností přístroje výstupní teplota uvnitř nastavitelná na 30 až 50 C max. průtok uvnitř nastavitelný hospodárné topné těleso z neizolovaného topného drátu univerzální montáž nad nebo pod odběrné místo MTE 440/570/ 650 pro pevné el. připojení MTE 350: s kabelem se zástrčkou pro beztlakové i tlakové baterie, kompletně s připojovacím příslušenstvím, tlakovou hadičkou a T-kusem speciální perlátor s s omezovačem průtoku MTE 650: 2-fázový s připojením 2/PE*~400 V 50 Hz jištění 2x16 A pro pevné připojení průřez vodiče dle druhu uložení min. 1,5 mm 2 MTE 350 ŠETŘÍ AŽ 66% ENERGIE A 50%VODY , G 3/ typ příkon (kw) EAN obj. číslo cena MTE 350 3, MTE 440 4, MTE 570 5, MTE 650 6, Paleta: 40 kusů typ MTE 350 MTE 440 MTE 570 MTE 650 konstrukce tlaková/beztlaková / / / / el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 2/PE~ Hz montáž: pod umyvadlo/nad umyvadlo / / / / kabel se zástrčkou (S), pevné připojení (F) S F F F el. příkon [kw] 3,5 4,4 5,7 6,5 průtok při ΔT 25 K [l/min] 2,0 2,5 3,3 3,7 teplotní navýšení v komfortním rozsahu [K] [K] nastavitelný teplotní rozsah* C spínací průtok [l/min] 1,5 1,8 2,2 2,2 třída energetické účinnosti A A A A el. krytí IP 25 IP 25 IP 25 IP 25 hmotnost [kg] 1,5 1,5 1,5 1,5 * až do výkonové hranice - závislé na vstupní teplotě a průtoku 13

14 BEZTLAKOVÉ BATERIE PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE PÁKOVÁ BATERIE PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE beztlaková umyvadlová páková baterie v atraktivním designu s ohebnými připojovacími hadičkami s ovládáním vypouštění umyvadla speciální perlátor SR3 AHEu 40 MTH typ popis EAN obj. číslo cena AHEu 40 MTH beztlaková páková baterie DVOUKOHOUTKOVÁ BATERIE PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE beztlaková umyvadlová dvoukohoutková baterie pro jednoděrovou montáž beztlaková jednoděrová směšovací baterie s otočným výtokem a ohebnými připojovacími hadičkami. Levý kohoutek otvírá ventil teplé, pravý ventil studené vody speciální perlátor SR3 AHu 40 MTH typ popis EAN obj. číslo cena AHu 40 MTH jednoděrová směšovací baterie AHo 40 MTH BATERIE NAD ODBĚRNÉ MÍSTO PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE beztlaková baterie nad odběrné místo pro jednoděrovou montáž s otočným výtokem. Levý kohoutek otvírá ventil teplé, pravý ventil studené vody přívod studené vody je ze zadní strany těla baterie speciální perlátor SR3 typ popis EAN obj. číslo cena AHo 40 MTH nástěnná baterie

15 VAŠE POZNÁMKY 15

16 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ MALÉ ZÁSOBNÍKY Oblast použití cenově výhodná možnost přípravy teplé vody pro jedno odběrné místo použití v domácnosti i v podnikatelské činnosti: dřez, umyvadlo, pracovna, WC, dílna, gastronomie, kuchyňka, lékařská praxe aj. malé beztlakové zásobníky pro montáž pod odběrné místo (Huz) nebo nad odběrné místo (Hoz) Vybavení u ohřívačů Huz 5 je díky funkci ThermoStop omezena tepelná ztráta baterií v klidovém stavu Huz 5 ŐKO Drop Stop: první malý zásobník, který při ohřevu nekape vysoce kvalitní tepelná izolace s malou tepelnou ztrátou zřetelně nižší provozní náklady oproti levným výrobkům s nedostatečnou tepelnou izolací. Amortizace cenového rozdílu již během pár měsíců provozu! k odběru velkého množství teplé popř. smísené vody díky speciální geometrii topných těles plynulé nastavení teploty od 35 do 85 C korozivzdorná nádrž z polypropylenu a s měděným topným tělesem elektrické krytí IP 24 Montáž pro připojení je nutná zásuvka s 10 A jištěním a přípojka vody jednoduchá montáž na stěnu pomocí samostatné konzole Čas (min.) Množství smísené vody (l) Hoz Hoz Huz 5 15 Huz ( C) Teplota ( C) Teplota Doba ohřevu v závislosti na nastavené teplotě doba ohřevu po odběru celého objemu nádrže, teplota vstupní vody 15 C příklad: nastavení teploty na 65 C, přístroj: Huz 5 doba ohřevu cca. 9 min Množství smísené vody v závislosti na nastavené teplotě množství smísené vody je množství vody, které je možno maximálně získat smícháním ohřáté vody se studenou vodou Příklad: v nádrži je voda ohřátá na 65 C, teplota vstupní studené vody je 15 C, požadovaná teplota smísené vody je 40 C. Z ohřívače Hoz 10 je možno získat 20 l smísené vody o teplotě 40 C. 16

17 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY TECHNICKÉ ÚDAJE typ Huz 5 ÖKO DropStop Huz 5 Basis Hoz 5 Comfort Huz 10 ÖKO Hoz 10 pro jedno odběrné místo (beztlakový přístroj) objem [l] montáž nad odběrné místo montáž pod odběrné místo - - s funkcí Thermostop el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz el. příkon [kw] tepelná ztráta1) [kwh/24 h] 0,2 0,27 0,23 0,32 0,31 pro pevné připojení (F), pro připojení zástrčkou (S) S S S S S rozsah nastavení teploty [ca. C] možnost aretace nastavení teploty [ C] 45/55/65 45/55/65 45/55/65 38/45/55/65 38/45/55/65 tepelná pojistka / tepelná pojistka s funkcí reset / / / / / třída energetické účinnosti A A A A A el. krytí IP 24 D IP 24 D IP 24 D IP 24 D IP 24 D hmotnost vč. vody [kg] 8,3 8,2 8, ) tepelná ztráta je množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). Tepelná ztráta je ukazatelem kvality tepelné izolace nádrže. 17

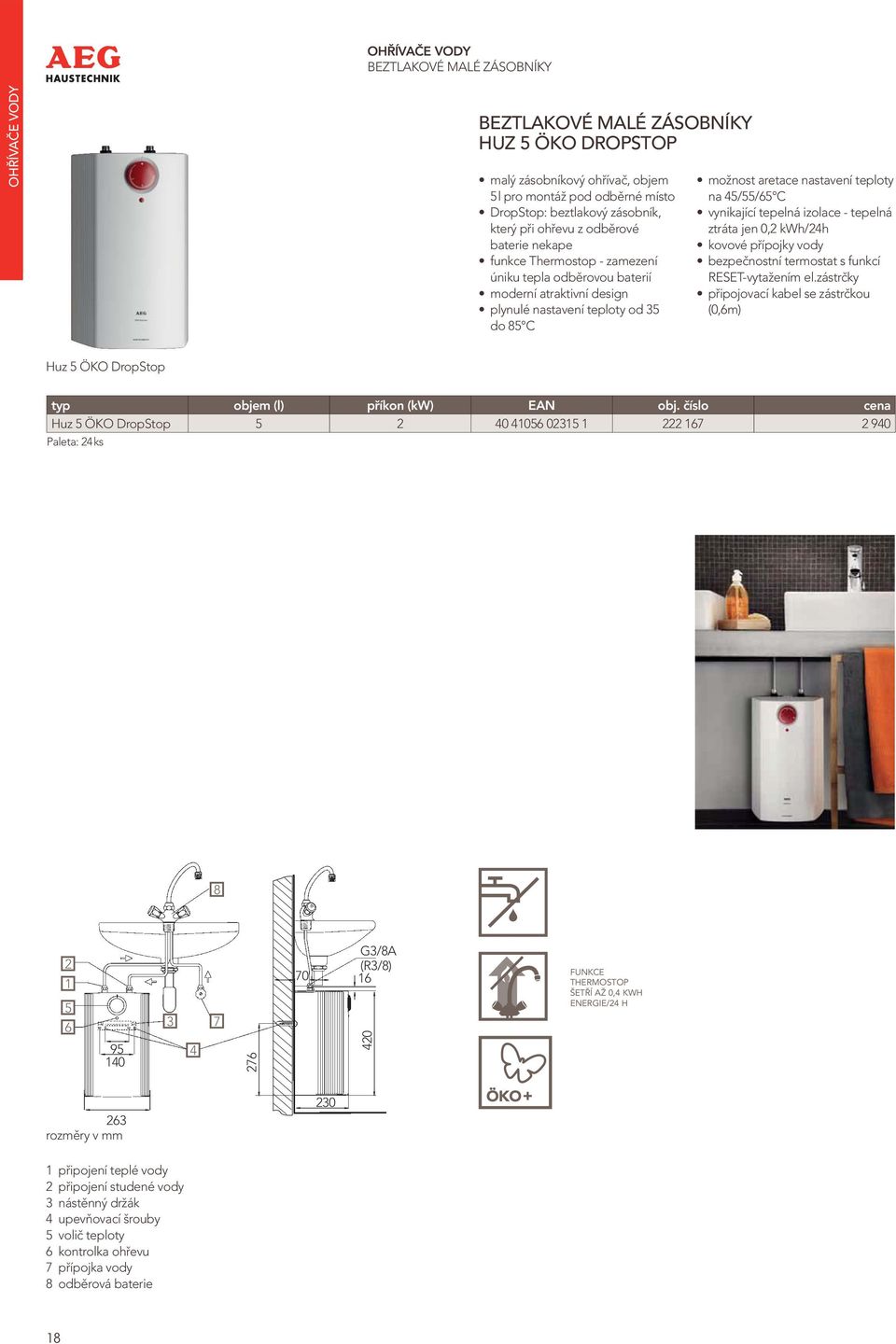

18 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HUZ 5 ÖKO DROPSTOP malý zásobníkový ohřívač, objem 5 l pro montáž pod odběrné místo DropStop: beztlakový zásobník, který při ohřevu z odběrové baterie nekape funkce Thermostop - zamezení úniku tepla odběrovou baterií moderní atraktivní design plynulé nastavení teploty od 35 do 85 C možnost aretace nastavení teploty na 45/55/65 C vynikající tepelná izolace - tepelná ztráta jen 0,2 kwh/24h kovové přípojky vody bezpečnostní termostat s funkcí RESET-vytažením el.zástrčky připojovací kabel se zástrčkou (0,6m) Huz 5 ÖKO DropStop typ objem (l) příkon (kw) EAN obj. číslo cena Huz 5 ÖKO DropStop Paleta: 24 ks G3/8A (R3/8) FUNKCE THERMOSTOP ŠETŘÍ AŽ 0,4 KWH ENERGIE/24 H 263 rozměry v mm připojení teplé vody 2 připojení studené vody 3 nástěnný držák 4 upevňovací šrouby 5 volič teploty 6 kontrolka ohřevu 7 přípojka vody 8 odběrová baterie 18

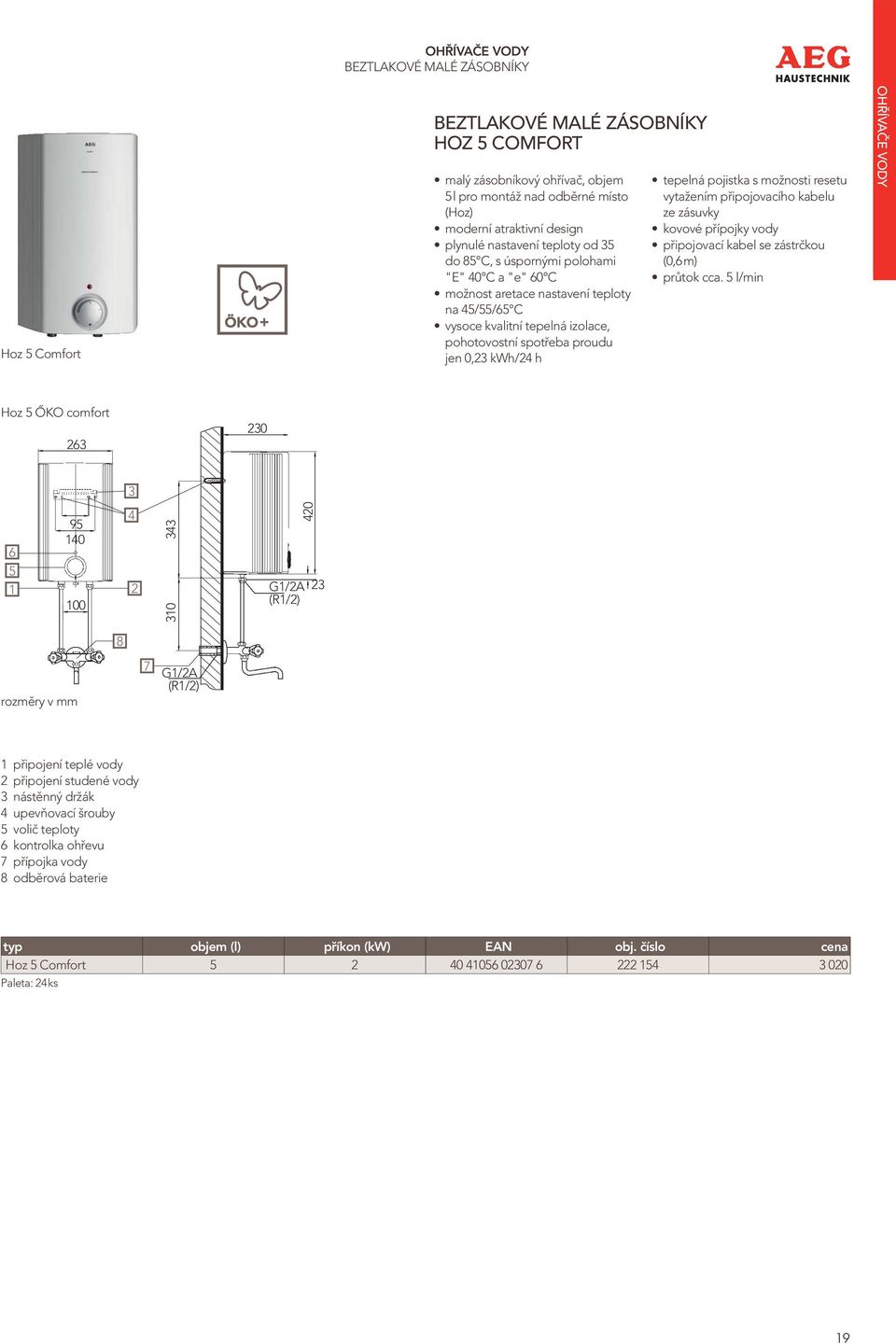

19 Hoz 5 Comfort BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HOZ 5 COMFORT malý zásobníkový ohřívač, objem 5 l pro montáž nad odběrné místo (Hoz) moderní atraktivní design plynulé nastavení teploty od 35 do 85 C, s úspornými polohami "E" 40 C a "e" 60 C možnost aretace nastavení teploty na 45/55/65 C vysoce kvalitní tepelná izolace, pohotovostní spotřeba proudu jen 0,23 kwh/24 h tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky kovové přípojky vody připojovací kabel se zástrčkou (0,6 m) průtok cca. 5 l/min Hoz 5 ŐKO comfort G1/2A (R1/2) rozměry v mm 7 G1/2A (R1/2) 1 připojení teplé vody 2 připojení studené vody 3 nástěnný držák 4 upevňovací šrouby 5 volič teploty 6 kontrolka ohřevu 7 přípojka vody 8 odběrová baterie typ objem (l) příkon (kw) EAN obj. číslo cena Hoz 5 Comfort Paleta: 24 ks 19

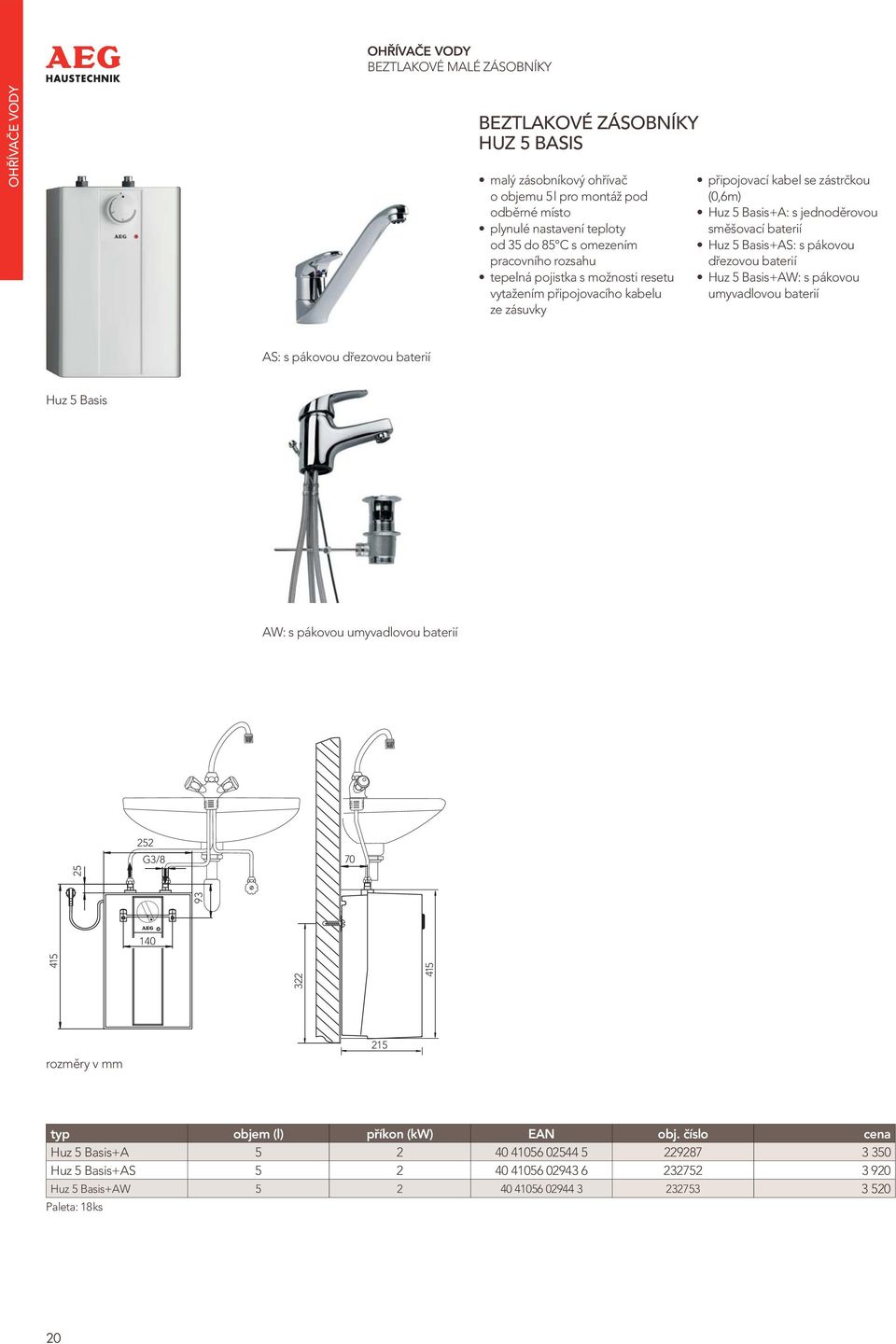

20 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ ZÁSOBNÍKY HUZ 5 BASIS malý zásobníkový ohřívač o objemu 5 l pro montáž pod odběrné místo plynulé nastavení teploty od 35 do 85 C s omezením pracovního rozsahu tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky připojovací kabel se zástrčkou (0,6m) Huz 5 Basis+A: s jednoděrovou směšovací baterií Huz 5 Basis+AS: s pákovou dřezovou baterií Huz 5 Basis+AW: s pákovou umyvadlovou baterií AS: s pákovou dřezovou baterií Huz 5 Basis AW: s pákovou umyvadlovou baterií G3/ rozměry v mm 215 typ objem (l) příkon (kw) EAN obj. číslo cena Huz 5 Basis+A Huz 5 Basis+AS Huz 5 Basis+AW Paleta: 18 ks 20

21 BEZTLAKOVÉ ZÁSOBNÍKY HUZ 10 ÖKO, HOZ 10 pro přípravu teplé vody pro odběrné místo s větší spotřebou, např. kuchyň pro montáž pod (Huz 10) nebo nad odběrné místo (Hoz 10) HUZ 10 ŐKO s funkcí Thermostop vysoce kvalitní tepelná izolace s malými rozměry BEZTLAKOVÉ MALÉ ZÁSOBNÍKY plynulé nastavení teploty od 35 do 85 C s omezením pracovního rozsahu tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky připojovací kabel se zástrčkou (0,6m) Huz 10 ÖKO R3/ Huz 10 ÖKO Hoz 10 rozměry v mm FUNKCE THERMOSTOP ŠETŘÍ AŽ 0,4 KWH ENERGIE/24 H typ objem (l) příkon (kw) EAN obj. číslo cena Huz 10 ÖKO Hoz Paleta: 15 ks 21

22 BATERIE PRO BEZTLAKOVÉ BATERIE PRO BEZTLAKOVÉ BEZTLAKOVÁ PÁKOVÁ BATERIE AHEu 50 WT AHEu 50 S typ popis EAN obj.číslo cena AHEu 50 WT beztlaková páková umyvadlová bateries ovládáním vypouštění umyvadla AHEu 50 S beztlaková páková dřezová baterie BEZTLAKOVÁ TEMPERAČNÍ BATERIE beztlaková temperační baterie pro jednoděrovou montáž s otočným výtokem. Levý kohoutek slouží pro nastavení teploty vody, pravý pro nastavení průtoku. pro umyvadlo i dřez měděné připojovací trubičky 8 mm flexibilní připojovací hadičky AHu 50 typ popis EAN obj.číslo cena AHu 50 temperační baterie s otočným výtokem BEZTLAKOVÁ NÁSTĚNNÁ BATERIE s připojovacími trubičkami Ø 16 mm, délka 300 mm montáž přímo pod ohřívač, přívod studené vody je ze zadní strany těla baterie beztlaková dvoukohoutková směšovací nástěnná baterie pro zásobníky nad odběrné místo (umyvadlo, dřez) kompletní s otočným výtokem AHo 50 typ popis EAN obj.číslo cena AHo 50 beztlaková dvoukohoutková směšovací baterie nad odběrné místo

23 VAŠE POZNÁMKY 23

24 NÁSTĚNNÉ NÁSTĚNNÉ Oblast použití pro zásobování jednoho nebo více blízko sebe umístěných odběrných míst použití v domácnosti i v podnikatelské činnosti: umyvadlo, sprcha, dřez, vana Vybavení plynulé nastavení teploty možnost rychloohřevu u EWH EL a DEM Basic ocelová nádrž s vrstvou speciálního smaltu s vysokou životností ochranná antikorozní hořčíková anoda nerezová topná příruba s trubkovým topným tělesem u EWH Trend a DEM Basic zapouzdřené topné těleso u EWH EL možnost jednookruhového nebo dvouokruhového zapojení u EWH EL a DEM Basic kvalitní tepelná izolace s nízkými tepelnými ztrátami elektrické krytí IP25 (u EWH EL v horizontální poloze jen IP24) Montáž pojistný ventil se zpětnou klapkou a indikátor teploty součástí dodávky ohřívače (u DEM Basic zvláštní příslušenství) jednoduchá montáž na stěnu pomocí univerzální konzole provedení EWH Trend a DEM Basic pro svislou instalaci a provedení EWH EL pro svislou i vodorovnou instalaci čas 7,0 h JEDNOOKRUHOVÝ, DVOUOKRUHOVÝ PROVOZ 6,0 h 5,0 h 4,0 h 3,0 h 2,0 h 1,0 h doba ohřevu na 65 C 2,0 kw 4,0 kw 6,0 kw 30 l 50 l 80 l 100 l 120 l 150 l objem Doba ohřevu z grafu je možno odečíst doby ohřevu pro různé objemy v závislosti na připojeném výkonu příklad: zásobník o objemu 80 l potřebuje při topném výkonu 6 kw cca. 1 hodinu na ohřev z 15 na 65 C Jednookruhový provoz v jednookruhovém provozu je řízen ohřev vody výhradně vestavěným regulátorem teploty ohřev vody na nastavenou teplotu je prováděn v závislosti na napájení el. proudem. Dvouokruhový provoz voda je ohřívána výhodnějším tarifem el.proudu. Objem ohřívače je třeba volit tak, aby množství vody stačilo do dalšího sepnutí nízkého tarifu. ve dnech se zvýšenou spotřebou vody může být tlačítkem aktivován i v době blokování nízkého tarifu jednorázový rychloohřev. dvouokruhový ohřev je možný pouze za předpokladu, že je možné dvoutarifní připojení 24

25 NÁSTĚNNÉ TECHNICKÉ ÚDAJE typ EWH 30 Trend EWH 50 Trend EWH 80 Trend EWH 100 Trend EWH 120 Trend EWH 150 Trend EWH 200 Trend objem [l] el. napětí [V] 1/N/PE~ Hz el. příkon [kw] nastavení teploty [ca. C] 7-75 doba ohřevu z 15 na 60 C [h] 0,80 1,33 2,13 2,66 3,20 4,00 3,55 tepelná ztráta [kwh/24 h] 0,53 0,72 0,79 0,98 1,14 1,33 1,61 třída energetické účinnosti C C C C C C D el. krytí IP 25 hmotnost (bez vody) [kg] 16,4 21,4 28,2 33,6 39,1 46,2 56,3 1) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). typ EWH 30 Universal EL EWH 50 Universal EL EWH 80 Universal EL EWH 100 Universal EL EWH 120 Universal EL EWH 150 Universal EL objem [l] el. napětí [V] 1/N/PE~ Hz el. příkon [kw] 1,6/2,6 2/3 2/3 2/3 2/3 2/3 nastavení teploty [ca. C] 7-85 doba ohřevu na 65 C [h] - max. výkonem (Δ 50 C) 0,61 0,88 1,42 1,77 2,13 2,66 tepelná ztráta vertik./hor. instalace [kwh/24 h] 0,57/0,83 0,78/0,94 0,88/1 1,05/1,26 1,19/1,43 1,29/1,57 třída energetické účinnosti B B B C C C el. krytí IP 25 svisle / IP 24 vodorovně hmotnost (bez vody) [kg] ) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). typ DEM 30 Basis DEM 50 Basis DEM 80 Basis DEM 100 Basis DEM 120 Basis DEM 150 Basis objem [l] el. napětí [V] 3/N/PE~ 400 V 50 Hz popř. 1/N/PE~ 230 V 50 Hz el. příkon 2/N/PE~400 V 50 Hz [kw] 2/4 2/4 2/4 2/4 2/4 2/4 el. přikon 3/N/PE~400 V 50 Hz [kw] 2/6 2/6 2/6 2/6 2/6 2/6 nastavení teploty (± 5 K) [ca. C] doba ohřevu na 65 C [h] max.výkonem (Δ 50 C) 0,265 0,44 0,71 0,89 1,065 1,33 tepelná ztráta 1) [kwh/24 h] 0,51 0,67 0,73 0,83 0,92 1,1 třída energetické účinnosti C C C C C C el. krytí IP 25 hmotnost (bez vody) [kg] ) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). 25

26 NÁSTĚNNÉ NÁSTĚNNÉ TLAKOVÉ ZÁSOBNÍKY EWH TREND LITRŮ tlakový zásobníkový ohřívač pro zásobování více odběrných míst ocelová nádrž s vrstvou speciálního smaltu s vysokou životností nerezová topná příruba s trubkovým topným tělesem ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami válcový vzhled ohřívače možnost nastavení teploty od 7 do 75 C ovládací prvek termostatu zepředu umožňuje připojení i na plastové rozvody zásobník je určen pro svislou montáž univerzální montážní rám pro záměnnou montáž pojistný ventil se zpětnou klapkou a indikátor teploty je součástí dodávky EWH 80 Trend l l vstup studené vody 2 výstup teplé vody 2 Rozměry v mm 1 Zavěšení na zeď typ objem [l] příkon [kw] EAN obj. číslo cena EWH 30 Trend EWH 50 Trend EWH 80 Trend EWH 100 Trend EWH 120 Trend EWH 150 Trend EWH 200 Trend typ A [mm] B [coul] C [mm] D [mm] P [mm] R [mm] T [mm] I [mm] EWH 30 Trend 627 1/ , EWH 50 Trend 882 1/ , EWH 80 Trend 853 1/ EWH 100 Trend / EWH 120 Trend / EWH 150 Trend / EWH 200 Trend /

27 NÁSTĚNNÉ TLAKOVÉ ZÁSOBNÍKY EWH UNIVERSAL EL LITRŮ tlakový zásobníkový ohřívač pro zásobování více odběrných míst ocelová nádrž s vrstvou speciálního smaltu s vysokou životností zapouzdřené keramické topné těleso ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami elektronická regulace se třemi úspornými programy (ECO): ECO Comfort (sériově) - požadovaná teplota se sníží po 1 týdnu z 85 na 60 C ECO Plus (jen při trvalém napájení) - automatický ohřev na 60 C po odběru 40% objemu ECO Dymamic (jen při trvalém napájení) - příprava teplé vody podle časů a množství odběrů v prvním týdnu provozu atraktivní hranaté provedení NÁSTĚNNÉ možnost nastavení teploty od 7 do 85 C podle příslušného tarifu el. energie je možno zvolit topný výkon: - 2,6 kw u EWH 30 Universal EL a 3 kw u EWH Universal EL bez možnosti rychloohřevu (vhodné pro 8-hodinový tarif) - 1,6 kw u EWH 30 Universal EL a 2 kw u EWH Universal EL s možností rychloohřevu - 2,6 kw u EWH 30 Universal EL a 3 kw u EWH Universal EL (vhodné pro trvalé el. napájení) umožňuje připojení i na plastové rozvody zásobník lze instalovat svisle nebo vodorovně (přípojky vody nalevo) pojistný ventil se zpětnou klapkou a indikátor teploty je součástí dodávky EWH Universal EL A B G C F 2 3 E Rozměry v mm pohled zezadu D závěs l závěs l typ objem [l] příkon [kw] EAN obj. číslo cena EWH 30 Universal EL 30 2, EWH 50 Universal EL EWH 80 Universal EL EWH 100 Universal EL EWH 120 Universal EL EWH 150 Universal EL Typ EWH 30 EWH 50 EWH 80 EWH 100 EWH 120 EWH 150 A Přístroj výška mm B šířka mm C hloubka mm D Přívod studené vody/ vzdálenost mm E odběr teplé vody vzdálenost od stěny mm F Zavěšení na zeď 1 výška mm G Zavěšení na zeď 2 výška mm Průchodka pro elektrické vodiče výška mm 78,5 78,5 78,5 78,5 78,5 78,5 2 Přívod studené vody přípojka (vnější závit) G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A 3 Odběr teplé vody přípojka (vnější závit) G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A 27

28 NÁSTĚNNÉ NÁSTĚNNÉ TLAKOVÉ ZÁSOBNÍKY DEM BASIS LITRŮ tlakový zásobníkový ohřívač pro zásobováni více odběrných míst ocelová nadrž s vrstvou speciálního smaltu s vysokou životností topné těleso je možno zapojit na: - 2 kw/230 V bez možnosti rychloohřevu - 2 kw základní ohřev nebo 6 kw jednorázový rychloohřev/400 V ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami atraktivní hranaté provedení možnost nastavení teploty od 30 do 85 C umožňuje připojení i na plastové rozvody pojistný ventil se zpětnou klapkou a indikátor teploty nejsou součástí dodávky B DEM 80 Basis A D C R T P DEM 30/50 Basis DEM 80/100/120/150 Basis rozměry v mm typ objem [l] příkon [kw] EAN obj. číslo cena DEM 30 Basis 30 2/ DEM 50 Basis 50 2/ DEM 80 Basis 80 2/ DEM 100 Basis 100 2/ DEM 120 Basis 120 2/ DEM 150 Basis 150 2/ Typ DEM 30 Basis DEM 50 Basis DEM 80 Basis DEM 100 Basis DEM 120 Basis DEM 150 Basis A mm B mm C mm D mm P mm * R mm T mm 98,5 98,5 78,5 78,5 78,5 78,5 * samostatně objednatelná konzola = 920 mm POJISTNÝ VENTIL PRO ZÁSOBNÍKOVÉ OHŘÍVAČE DEM BASIS membránový pojistný ventil se zpětnou klapkou spouštěcí přetlak 6,7 bar připojení vody G ½ otočné hrdlo pro napojení na odpad typ popis EAN obj.číslo cena pojistný ventil ½"

29 ELEKTRICKÉ VYTÁPĚNÍ AKUMULAČNÍ KAMNA 30 TOPNÉ VENTILÁTORY 38 PŘÍMOTOPNÉ PŘÍSTROJE 40 NÁSTĚNNÉ INFRAZÁŘIČE 49 ELEKTRICKÉ VYTÁPĚNÍ 29

30 ELEKTRICKÉ VYTÁPĚNÍ DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ A PLOCHÉ ŘADY DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ A PLOCHÉ ŘADY Oblast použití akumulační kamna pro komfortní a hospodárné vytápění obytných a kancelářských místností nabíjení kamen probíhá během výhodného nízkého tarifu. Při poklesu teploty v místnosti pod požadovanou hodnotu je pomocí ventilátoru předáváno teplo do místnosti. Část naakumulovaného tepla je samovolně předávána povrchem přístroje. Montáž rychlá montáž díky sériově vestavěným a zapojeným ocelovým topným tělesům velká rozvodná skříňka s výkyvnou svorkovnicí různé možnosti instalace pomocí zvláštního příslušenství (konzole) ELEKTRICKÉ VYTÁPĚNÍ Vybavení elegantní nadčasový design, bílá barva RAL 9010 rozvodný systém vzduchu Silent-Air-Flow pro velmi tiché a rovnoměrné předávání tepla zdravotně a ekologicky nezávadný materiál tepelné izolace na bázi břidlicové slídy. Mezistěna z vysoce kvalitního materiálu Microtherm. - velmi kvalitní keramická vyzdívka s vynikající akumulací tepla - vstupní protiprachové sítko s možností snadného čištění - možnost vestavby přímotopného tělesa a prostorového termostatu Dimenzování Předběžný odhad vhodných akumulačních kamen k dané obytné místnosti stanovíme dle empirického vztahu: 0,5 x Vm =< Ea (kwh) *. Dle vypočítané hodnoty potřebné nabíjené energie se přiřadí kamna s nejbližším vyšším parametrem z tabulky. * Platí pro průměrné vstupní parametry: Tn = 8 hod. doba nabíjení Tv = 14 hod. doba vybíjení (nejvyšší tabulková hodnota - vztaženo na obývací pokoj, dětský pokoj) Qmj = 35 W /m 3 jednotková tepelná ztráta - průměrně tepelně izolovaná budova Ea (kwh) jmenovité nabití akumulačních kamen, produktová konstanta dle velikosti kamen Vm (m 3 ) objem vytápěné místnosti Příklad Pro místnost o objemu 50 m 3 je možno vypočítat: 0,5 x 50 m 3 = 25 kwh. Z tabulek můžeme vybrat standardní kamna WSP 4010 nebo závěsná kamna WSP 3610F. Možnosti připojení pomocí můstků na připojovací svorkovnici může být připojovací výkon, který je sériově zapojen na 100% redukován na 3 výkonové stupně připojovací výkon tak může být přizpůsoben délce nabíjení určené rozvodnými závody 30

31 ELEKTRICKÉ VYTÁPĚNÍ DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ A PLOCHÉ ŘADY TECHNICKÉ ÚDAJE MOŽNOSTI PŘIPOJENÍ - STANDARDNÍ ŘADA výkon [kw] jmenovitá doba nabíjení 8h 9h 10h varianta připojení 100 % 91,6 % 83,3 % 75 % 100 % typ WSP ,00 1,83 1,67 1,50 2,00 WSP ,00 2,75 2,50 2,25 - WSP ,00 3,66 3,33 3,00 - WSP ,00 4,58 4,16 3,75 - WSP ,00 5,50 5,00 4,50 - WSP ,00 6,42 5,83 5,25 - ELEKTRICKÉ VYTÁPĚNÍ MOŽNOSTI PŘIPOJENÍ - PLOCHÁ NÁSTĚNNÁ ŘADA výkon [kw] jmenovitá doba nabíjení 8h 9h 10h varianta připojení 100 % 91,6 % 83,3 % 75 % 100 % typ WSP 1210 F 1,20 1,10 1,00 0,90 1,20 WSP 1810 F 1,80 1,65 1,50 1,35 1,80 WSP 2410 F 2,40 2,20 2,00 1,80 - WSP 3010 F 3,00 2,75 2,50 2,25 - WSP 3610 F 3,60 3,30 3,00 2,70 - WSP 4210 F 4,20 3,85 3,50 3,15 - WSP 4810 F 4,80 4,40 4,00 3,60-31

32 ELEKTRICKÉ VYTÁPĚNÍ DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ A PLOCHÉ ŘADY TECHNICKÉ ÚDAJE typ WSP 2010 WSP 3010 WSP 4010 WSP 5010 WSP 6010 WSP 7010 ELEKTRICKÉ VYTÁPĚNÍ el. napětí [V] 3/N/PE~400 n. 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 1/N/PE~ Hz příkon [kw] 2,0 3,0 4,0 5,0 6,0 7,0 jmenovité nabití [kwh] 16,0 24,0 32,0 40,0 48,0 56,0 max. nabití PH [kwh] 17,0 25,5 35,0 42,0 51,0 61,5 systém regulace nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení řídící odpor [kohm] 3,4 3,4 3,4 3,4 3,4 3,4 přídavné přímotopné těleso příkon [kw] 0,35/0,5 0,5/0,8 0,8/1,0 1,0/1,2 1,2/1,5 1,5/1,7 hmotnost vč. vyzdívky [kg] vyzdívka počet balení (cihel) 6 (12) 9 (18) 12 (24) 15 (30) 18 (36) 21 (42) hmotnost [kg] el. napětí typ WSP 1210 F WSP 1810 F WSP 2410 F WSP 3010 F WSP 3610 F [V] 3/N/PE~400 n. 1/N/PE~ Hz 3/N/PE~400 n. 1/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz příkon [kw] 1,2 1,8 2,4 3,0 3,6 jmenovité nabití [kwh] 9,6 14,4 19,2 24,0 28,8 max. nabití PH [kwh] 10,8 16,2 20,7 25,9 31,3 systém regulace nabíjení elektronický elektronický elektronický elektronický elektronický řídící odpor [kohm] přídavné přímotopné těleso příkon [kw] 0,35 0,5 0,8 1,0 1,2 hmotnost vč. vyzdívky [kg] 73, , vyzdívka počet balení (cihel) 6 (12) 9 (18) 12 (24) 15 (30) 18 (36) hmotnost [kg] typ WSP 4210 F WSP 4810 F el. napětí [V] 3/N/PE~ Hz 3/N/PE~ Hz příkon [kw] 4,2 4,8 jmenovité nabití [kwh] 33,6 38,4 max. nabití PH [kwh] 38,8 43,8 systém regulace nabíjení elektronický elektronický řídící odpor [KOhm] - - přídavné přímotopné těleso příkon [kw] 1,5 1,7 hmotnost vč. vyzdívky [kg] 232,5 264,5 vyzdívka počet balení (cihel) 21 (42) 24 (48) hmotnost [kg]

33 AKUMULAČNÍ KAMNA WSP dynamická akumulační kamna standardní řady pro univerzální použití v obytných i kancelářských prostorách s termomechanickým regulátorem ELEKTRICKÉ VYTÁPĚNÍ DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ ŘADY široké výkonové spektrum 2-7 kw možnost instalace na podlahu nebo nad podlahu (pomocí zvláštního příslušenství) B WSP 3010 ELEKTRICKÉ VYTÁPĚNÍ Ø 9mm rozměry v mm typ výkon (kw) 1 ks EAN obj. číslo cena WSP ,0 (1,83/ 1,67/1,50) skříň vyzdívka WSP ,0 (2,75/ 2,50/2,25) skříň vyzdívka WSP ,0 (3,66/ 3,33/3,00) skříň vyzdívka WSP ,0 (4,58/ 4,17/3,75) skříň vyzdívka WSP ,0 (5,50/ 5,00/4,50) skříň vyzdívka WSP ,0 (6,42/ 5,83/5,25) skříň vyzdívka ) Zvolený výkon je závislý na stanovené tepelné ztrátě a hlavní a vedlejší době nabíjení poskytnuté rozvodnými závody. Výkon kamen je možno redukovat přesvorkováním. rozměry [mm] WSP 2010 WSP 3010 WSP 4010 WSP 5010 WSP 6010 WSP 7010 šířka B výška hloubka odstup od stěny odstup od stěny odstup od stěny odstup od stěny odstup od stěny odstup od stěny odstup X

34 ELEKTRICKÉ VYTÁPĚNÍ DYNAMICKÁ AKUMULAČNÍ KAMNA PLOCHÉ ŘADY AKUMULAČNÍ KAMNA WSP F dynamická akumulační kamna v obzvlášť plochém provedení, s hloubkou 21,8 cm vč. odstupu od stěny zejména vhodné pro prostory s malým místem pro instalaci kamen univerzální elektronický regulátor nabíjení pro stejnosměrný i střídavý řídící signál výkonové spektrum 1,2-4,8 kw možnost instalace na podlahu, na stěnu (konzole součástí dodávky) pro nástěnnou montáž kamen WSP 4210F a WSP 4810F nutné podpěrné konzole SK 10 nebo nad podlahu (pomocí zvláštního příslušenství) WSP 2410 F ELEKTRICKÉ VYTÁPĚNÍ B 197 Entladung Ladung 21 rozměry [mm] WSP 1210 F WSP 1810 F WSP 2410 F WSP 3010 F šířka B výška hloubka odstup od stěny odstup od stěny odstup od stěny odstup od stěny odstup X X 89 rozměry [mm] WSP 3610 F WSP 4210 F WSP 4810 F Ø 9 mm rozměry v mm šířka B výška hloubka odstup od stěny odstup od stěny odstup od stěny odstup X typ výkon (kw) 1 ks EAN obj. číslo cena WSP 1210 F 1,2 (1,10/1,00/0,90) skříň vyzdívka WSP 1810 F 1,8 (1,65/1,50/1,35) skříň vyzdívka WSP 2410 F 2,4 (2,20/2,00/1,80) skříň vyzdívka WSP 3010 F 3,0 (2,75/2,50/2,25) skříň vyzdívka WSP 3610 F 3,6 (3,30/3,00/2,70) skříň vyzdívka WSP 4210 F 4,2 (3,85/3,50/3,15) skříň vyzdívka WSP 4810 F 4,8 (4,40/4,00/3,60) skříň vyzdívka ) Zvolený výkon je závislý na stanovené tepelné ztrátě a hlavní a vedlejší době nabíjení poskytnuté rozvodnými závody. Výkon kamen je možno redukovat přesvorkováním. 34

35 ELEKTRICKÉ VYTÁPĚNÍ PŘÍSLUŠENSTVÍ PRO KAMNA WSP STANDARDNÍ A PLOCHÉ ŘADY PŘÍMOTOPNÉ TĚLESO přímotopné těleso pro vestavbu na blok ventilátoru kamen umožňuje přídavné vytápění při zvýšené potřebě tepla mimo nízký tarif 2 příložné termostaty vypínač VYP/ZAP pro vestavbu do ovládacího panelu kamen sada obsahuje upevňovací a elektroinstalační materiál možnost instalace do kamen od data výroby říjen 2005 typ výkon (kw) pro WSP EAN obj.číslo cena ZH ,35 WSP 2010, 1210 F ZH ,5 WSP ZH ,5 WSP 3010, 1810 F ZH ,8 WSP ZH ,8 WSP 4010, 2410 F ZH WSP ZH WSP 5010, 3010 F, 3510 N ZH ,2 WSP ZH ,2 WSP 3610 F ZH ,2 WSP ZH ,5 WSP ZH ,5 WSP 7010, 5010 N ZH ,7 WSP ZH 1015 F 1,5 WSP 4210 F ZH ,7 WSP 4810 F ELEKTRICKÉ VYTÁPĚNÍ 35

36 RTi 102 E ELEKTRICKÉ VYTÁPĚNÍ PŘÍSLUŠENSTVÍ PRO KAMNA WSP STANDARDNÍ A PLOCHÉ ŘADY VESTAVNÝ ELEKTRONICKÝ 2-BODOVÝ PROSTOROVÝ TERMOSTAT elektronický 2-bodový prostorový termostat pro vestavbu do spínacího prostoru kamen komfortní provoz kamen díky malé spínací diferenci +-4 K díky nastavování požadované teploty v místnosti přímo na kamnech odpadají náklady spojené s montáží nástěnného prostorového termostatu vypínač VYP/ZAP a ovládací knoflík termostatu pro vestavbu do ovládacího panelu kamen noční útlum cca. 4 C ELEKTRICKÉ VYTÁPĚNÍ typ pro WSP EAN obj. číslo cena RTi 102 E WSP 1210 F - WSP 4810 F RTi 100 M VESTAVNÝ MECHANICKÝ 2-BODOVÝ PROSTOROVÝ TERMOSTAT mechanický 2-bodový prostorový termostat pro vestavbu do spínacího prostoru kamen termická zpětná vazba s malou spínací diferencí díky nastavování požadované teploty v místnosti přímo na kamnech odpadají náklady spojené s montáží nástěnného prostorového termostatu vypínač VYP/ZAP a ovládací knoflík termostatu pro vestavbu do ovládacího panelu kamen typ pro WSP EAN obj. číslo cena RTi 100 M WSP 2010 až WSP PODLAHOVÉ KONZOLE 2 ks podlahové konzole pro umístění kamen nad podlahou (100 mm) možnost nastavení sklonu a tím vyrovnání nerovností podlahy BK 10 typ pro WSP EAN obj. číslo cena BK 10 WSP 2010 až WSP BK 11 WSP 1210 F až WSP 4810 F PODPĚRNÉ KONZOLE 2 ks podpěrné konzole pro umístění kamen nad podlahou (100 mm) při nedostatečné nosnosti stěny (v kombinaci s nástěnnými konzolemi u kamen WSP..F) pro nástěnnou montáž kamen WSP 4210F a WSP 4810F nutné SK 10 typ pro WSP EAN obj. číslo cena SK 10 WSP 1210 F až WSP 4810 F
