Technická zpráva. Objekt na p.č. 5952/1 v k.ú. Hodonín - požární opatření. Domov pro seniory Bažantnice, příspěvková organizace,

Transkript

1 Technická zpráva Objekt na p.č. 5952/1 v k.ú. Hodonín - požární opatření Domov pro seniory Bažantnice, příspěvková organizace, tř.bří Čapků 1, Hodonín V Hodoníně : 11/2011 Vypracoval : ing. Koliba

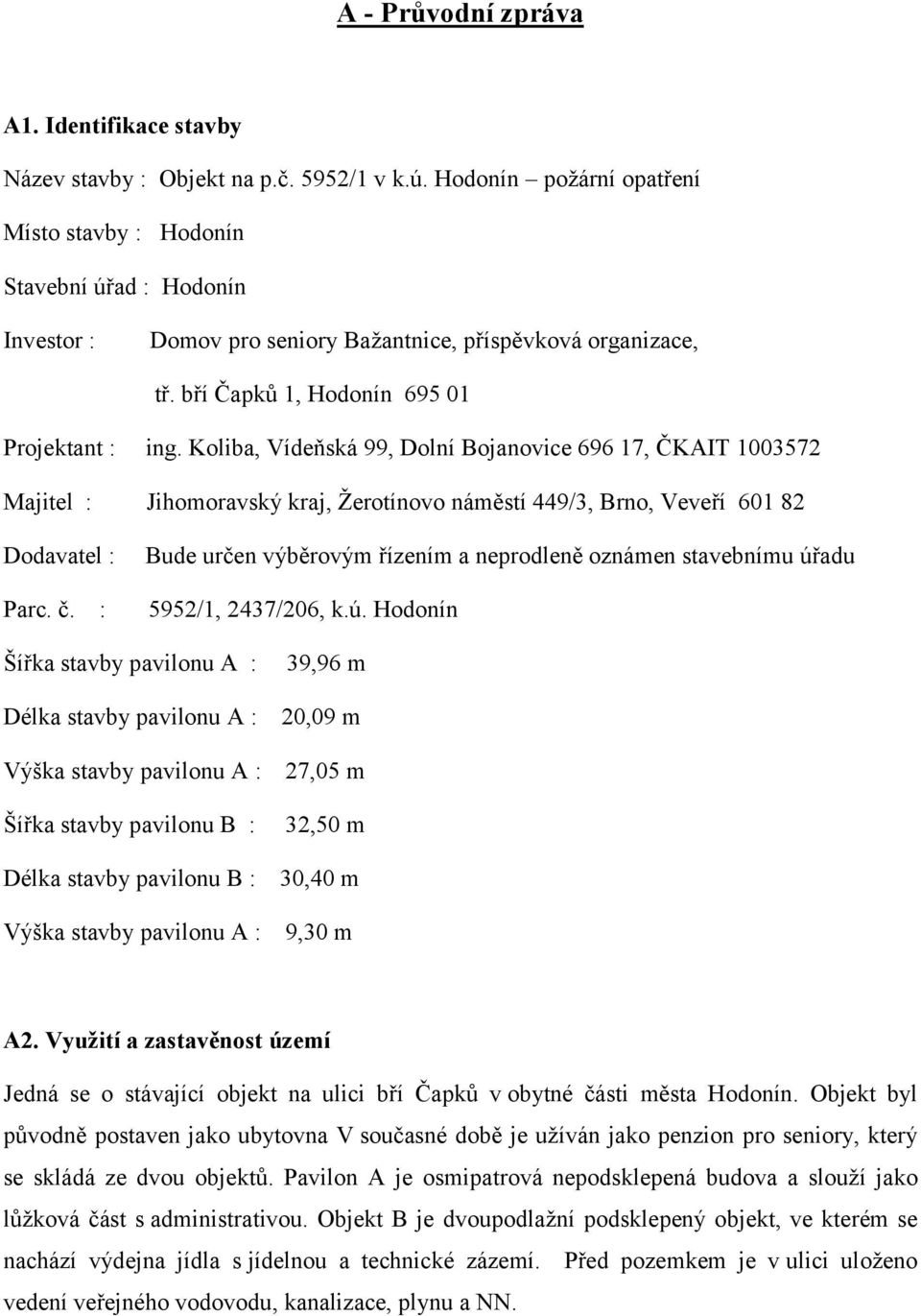

2 A - Průvodní zpráva A1. Identifikace stavby Název stavby : Objekt na p.č. 5952/1 v k.ú. Hodonín požární opatření Místo stavby : Hodonín Stavební úřad : Hodonín Investor : Domov pro seniory Bažantnice, příspěvková organizace, tř. bří Čapků 1, Hodonín Projektant : ing. Koliba, Vídeňská 99, Dolní Bojanovice , ČKAIT Majitel : Jihomoravský kraj, Žerotínovo náměstí 449/3, Brno, Veveří Dodavatel : Parc. č. : Bude určen výběrovým řízením a neprodleně oznámen stavebnímu úřadu 5952/1, 2437/206, k.ú. Hodonín Šířka stavby pavilonu A : 39,96 m Délka stavby pavilonu A : 20,09 m Výška stavby pavilonu A : 27,05 m Šířka stavby pavilonu B : 32,50 m Délka stavby pavilonu B : 30,40 m Výška stavby pavilonu A : 9,30 m A2. Využití a zastavěnost území Jedná se o stávající objekt na ulici bří Čapků v obytné části města Hodonín. Objekt byl původně postaven jako ubytovna V současné době je užíván jako penzion pro seniory, který se skládá ze dvou objektů. Pavilon A je osmipatrová nepodsklepená budova a slouží jako lůžková část s administrativou. Objekt B je dvoupodlažní podsklepený objekt, ve kterém se nachází výdejna jídla s jídelnou a technické zázemí. Před pozemkem je v ulici uloženo vedení veřejného vodovodu, kanalizace, plynu a NN.

3 A3. Provedené průzkumy, napojení na infrastrukturu Terén v místě stavby je rovinný, s kácením zeleně se neuvažuje jedná se o stávající objekty. Objekt neleží v žádném ochranném pásmu. Výchozí podklady pro projekt dále byly: - katastrální mapa - požadavky investora - zaměření na místě samém - Zpráva PBŘ A4. Informace o splnění požadavků dotčených orgánů Jedná se o stávající objekt, u kterého nebudou provedeny žádné nové přípojky, ani nebude vybudován nový sjezd na komunikaci. A5. Dodržení obecných požadavků na výstavbu Protože stavba byla zkolaudována jako ubytovna, dochází ke změně užívání z ubytovny na domov pro seniory. PBŘ ubytovny má menší nároky na zabezpečení a prevenci požární ochrany než provoz domova pro seniory. Projekt řeší doplnění požárně bezpečnostního opatření tak, aby bylo možno stavbu užívat k novému účelu. Veškeré materiály použité pro výstavbu budou splňovat podmínky pro ně stanovené ČSN, popřípadě budou mít prohlášení o shodě. Tímto je zaručeno, že výstavba při správném provedení a běžné údržbě po dobu předpokládané existence bude splňovat požadavky, uvedené v 156 zák. č. 183/2006 Sb. Navržená stavba je projektována dle platných standardů norem ČSN a v souladu s příslušným ustanovením vyhlášky č. 501/2006 Sb. A6. Splnění podmínek územního plánu Navržená stavba je v souladu se schváleným územním plánem města Hodonín. A7. Věcné a časové vazby stavby na související a podmiňující stavby Oprava objektu není vázána na žádnou související a podmiňující stavbu či jiné opatření.

4 A8. Předpokládaná lhůta výstavby a popis postupu výstavby Předpokládaná lhůta výstavby je cca 6 měsíců. Postup výstavby je daný konstrukčním systémem stavby a je závislý na datu vydání stavebního povolení a na nabytí právní moci správního rozhodnutí. A9. Statistické údaje Stavba Objekt na p.č. 5952/1 v k.ú. Hodonín požární opatření Místo Hodonín Parcela 5952/1, 2437/206, k.ú. Hodonín Nadzemní podlaží pavilonu A 8 Bytové jednotky 90 pokojů Zastavěná plocha pavilonu A 724,5 m 2 Obestavěný prostor pavilonu A m 3 Zastavěná plocha pavilonu B 638,2 m 2 Obestavěný prostor pavilonu B m 3 B - Souhrnná technická zpráva B1. Urbanistické, architektonické a stavebnětechnické řešení B1.1. Zhodnocení staveniště Objekt je dobře přístupný po místních komunikacích, dopravní trasy jsou uvažovány po těchto komunikacích. V prostoru objektu se pravděpodobně nenachází žádná ochranná pásma krom

5 ochranných pásem stávajících inženýrských sítí. Voda a elektrická energie jsou zajištěny ze stávajících vnitřních rozvodů vody a NN. Ostatní energie pro stavbu nejsou zapotřebí. B1.2. Urbanistické a architektonické řešení stavby Hlavní vstup do Pavilonu A je situován z čelní strany do vstupní haly, kde se nachází plastová vestavěná vrátnice. U tohoto vstupu je vybudovaná rampa pro bezbariérový přístup do závětří a do objektu. Ze závětří je vlevo vstup do průchozí dílny údržby, za kterou se nachází dílna druhá. Ze vstupní haly je přístupná chodba s výtahem a schodištěm, ze které je za výtahem přístupný pavilon B. Vlevo za vrátnicí se nachází vstup do centrální středové chodby, ze které jsou přístupny po obou stranách jednotlivé místnosti. Přízemí slouží pro administrativní účely, proto jsou zde umístěny především kanceláře a šatny. Na pravé straně centrální chodby je společenská místnost a vedle ní ordinace. Dále následují dvě kanceláře, šatna, další kancelář, žehlírna a sušárna. Na protější straně chodby se nachází elektrorozvodna, šatna, dvě kanceláře, další šatna, mandlovna a prádelna. Na konci chodby je vstup na druhé schodiště s evakuačním výtahem, odkud je i druhý východ před objekt. Jednotlivá patra mají centrální chodbu umístěnou ve středu půdorysu objektu. Na koncích chodba navazuje na úniková schodiště s výtahy. V ostatních podlažích jsou vždy po obou stranách chodby vstupy do jednotlivých obytných buněk, které obsahují předsíň, kuchyňku, pokoj, koupelnu a WC. Na každém podlaží se nachází buněk. Ve 2.NP je umístěna sesterna, klubovna, koupelna a kuchyňka. Ve 3.NP je kromě buněk sklad plen a společenská místnost. Ve 4.NP je sesterna, kuchyňka a jídelna. V 5.NP je umístěna kancelář, společenská místnost, sklad čistících prostředků a pracovních oděvů a sklad nábytku. V 6.NP je sesterna a jídelna. V 7.NP je sesterna a sklad nábytku a v 8.NP je kadeřnictví a sklad nábytku. Přilehlý pavilon B je přístupný z mezipodesty mezi 1.NP a 2.NP pavilonu A. Z mezipodesty je vstup do foyeru pavilonu B, který je využíván jako společenská místnost, ze které jsou přístupná hygienická zařízení. V tomto prostoru je umístěno schodiště spojující 1.NP a 2.NP pavilonu B. Převážná část 2.NP zabírá jídelna, která je přístupná ze schodišťového prostoru a má také bezbariérový přístup ze společenské místnosti. V pravém zadním rohu jídelny budou umístěné místo stávajícího okna nové dveře na nové venkovní ocelové schodiště, které bude sloužit jako úniková cesta. V levé části jídelny je vstup do výdejny jídla, ze které je přístupna umývárna nádobí, šatna pro zaměstnance se sociálním zařízením a dále manipulační prostor se vstupem na chodbu se schodištěm pro zaměstnance, které je umístěno v zadní levé části podlaží. 1.NP pavilonu B je přístupné jednak schodištěm pro zaměstnance a dále ze

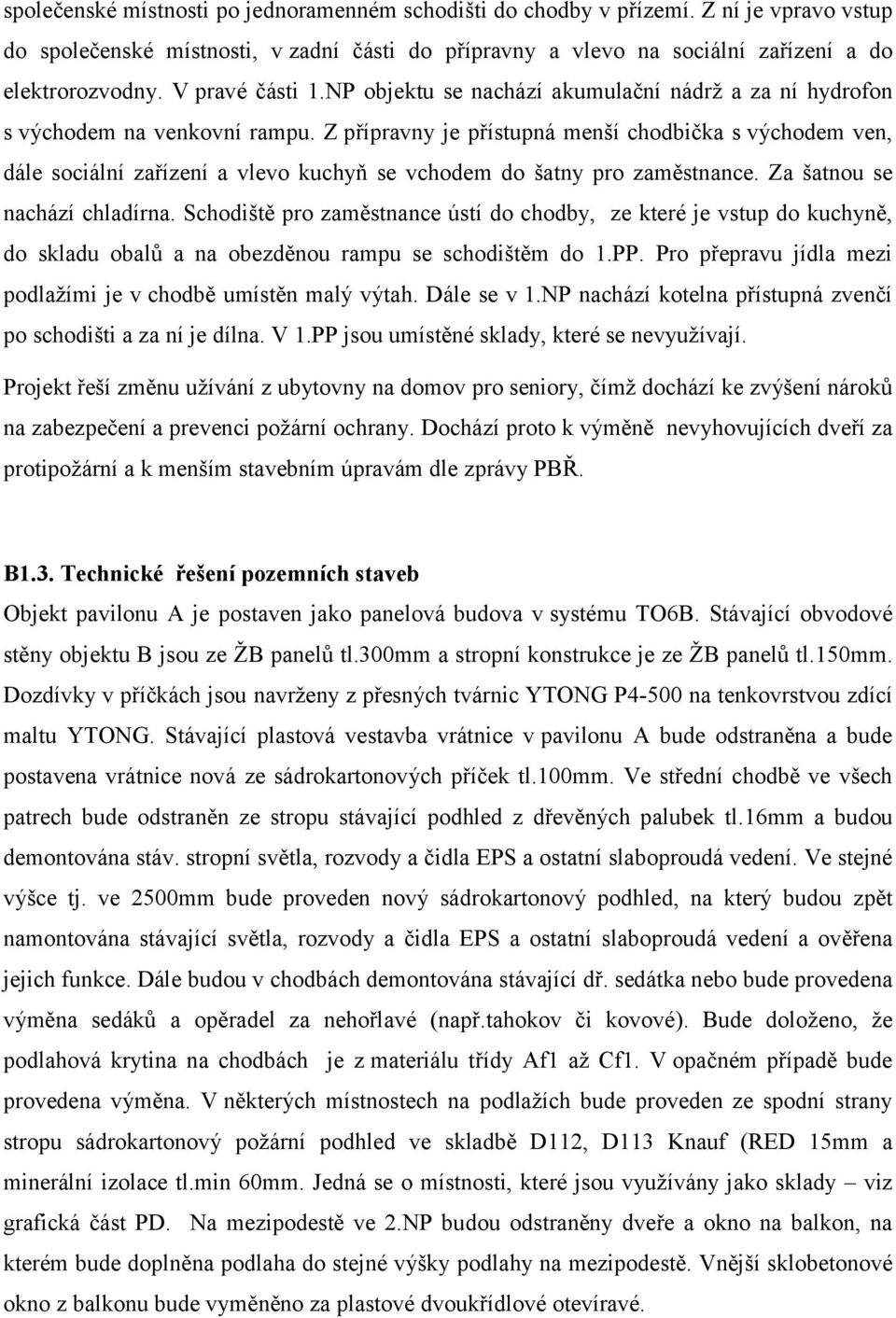

6 společenské místnosti po jednoramenném schodišti do chodby v přízemí. Z ní je vpravo vstup do společenské místnosti, v zadní části do přípravny a vlevo na sociální zařízení a do elektrorozvodny. V pravé části 1.NP objektu se nachází akumulační nádrž a za ní hydrofon s východem na venkovní rampu. Z přípravny je přístupná menší chodbička s východem ven, dále sociální zařízení a vlevo kuchyň se vchodem do šatny pro zaměstnance. Za šatnou se nachází chladírna. Schodiště pro zaměstnance ústí do chodby, ze které je vstup do kuchyně, do skladu obalů a na obezděnou rampu se schodištěm do 1.PP. Pro přepravu jídla mezi podlažími je v chodbě umístěn malý výtah. Dále se v 1.NP nachází kotelna přístupná zvenčí po schodišti a za ní je dílna. V 1.PP jsou umístěné sklady, které se nevyužívají. Projekt řeší změnu užívání z ubytovny na domov pro seniory, čímž dochází ke zvýšení nároků na zabezpečení a prevenci požární ochrany. Dochází proto k výměně nevyhovujících dveří za protipožární a k menším stavebním úpravám dle zprávy PBŘ. B1.3. Technické řešení pozemních staveb Objekt pavilonu A je postaven jako panelová budova v systému TO6B. Stávající obvodové stěny objektu B jsou ze ŽB panelů tl.300mm a stropní konstrukce je ze ŽB panelů tl.150mm. Dozdívky v příčkách jsou navrženy z přesných tvárnic YTONG P4-500 na tenkovrstvou zdící maltu YTONG. Stávající plastová vestavba vrátnice v pavilonu A bude odstraněna a bude postavena vrátnice nová ze sádrokartonových příček tl.100mm. Ve střední chodbě ve všech patrech bude odstraněn ze stropu stávající podhled z dřevěných palubek tl.16mm a budou demontována stáv. stropní světla, rozvody a čidla EPS a ostatní slaboproudá vedení. Ve stejné výšce tj. ve 2500mm bude proveden nový sádrokartonový podhled, na který budou zpět namontována stávající světla, rozvody a čidla EPS a ostatní slaboproudá vedení a ověřena jejich funkce. Dále budou v chodbách demontována stávající dř. sedátka nebo bude provedena výměna sedáků a opěradel za nehořlavé (např.tahokov či kovové). Bude doloženo, že podlahová krytina na chodbách je z materiálu třídy Af1 až Cf1. V opačném případě bude provedena výměna. V některých místnostech na podlažích bude proveden ze spodní strany stropu sádrokartonový požární podhled ve skladbě D112, D113 Knauf (RED 15mm a minerální izolace tl.min 60mm. Jedná se o místnosti, které jsou využívány jako sklady viz grafická část PD. Na mezipodestě ve 2.NP budou odstraněny dveře a okno na balkon, na kterém bude doplněna podlaha do stejné výšky podlahy na mezipodestě. Vnější sklobetonové okno z balkonu bude vyměněno za plastové dvoukřídlové otevíravé.

7 V pavilonu B bude v 1.NP odstraněna sklobetonová část zdiva pod stropem mezi chodbou a přípravnou a bude dozděna. Dvoukřídlové dveře z chodby do společenské místnosti budou zaměněny za jednokřídlové protipožární a vzniklý otvor bude zazděn. Dále bude zazděn otvor po dvoukřídlových dveří ze skladu na mezipodestě do sousedního objektu. Ve 2.NP bude v pravém zadním rohu jídelny vybouráno stávající okno a na místo něho bude osazeno okno menší a jednokřídlové dveře vedoucí na nové venkovní ocelové schodiště, které bude sloužit jako úniková cesta. Dále budou vyměněny nevyhovující dveře za nové protipožární dle zprávy PBŘ viz grafická část PD. B1.4. Napojení stavby na dopravní a technickou infrastrukturu Veškeré přípojky na inženýrské sítě zůstávají stávající beze změn. Před objektem je stávající komunikace. B1.5. Řešení technické a dopravní infrastruktury Veškerá napojení na technickou infrastrukturu zůstanou zachována stávající. B1.6. Vliv stavby na životní prostředí a řešení jeho ochrany Objekt nebude mít negativní vliv na životní prostředí. V průběhu stavby vznikne odpad stávajícího objektu a zbytky stavebních materiálů, které budou uskladněny na skládku. Odpad z provozu bude likvidován s ostatním odpadem z provozu firmy smluvními partnery. B1.7. Řešení bezbariérového užívání stavby Dům pro seniory je řešen jako bezbariérový. B1.8. Průzkumy a měření Pro danou stavbu není třeba provádět měření radonu, neboť se jedná o stávající objekt. B1.9. Podklady pro vytýčení stavby Jedná se o stávající objekt.

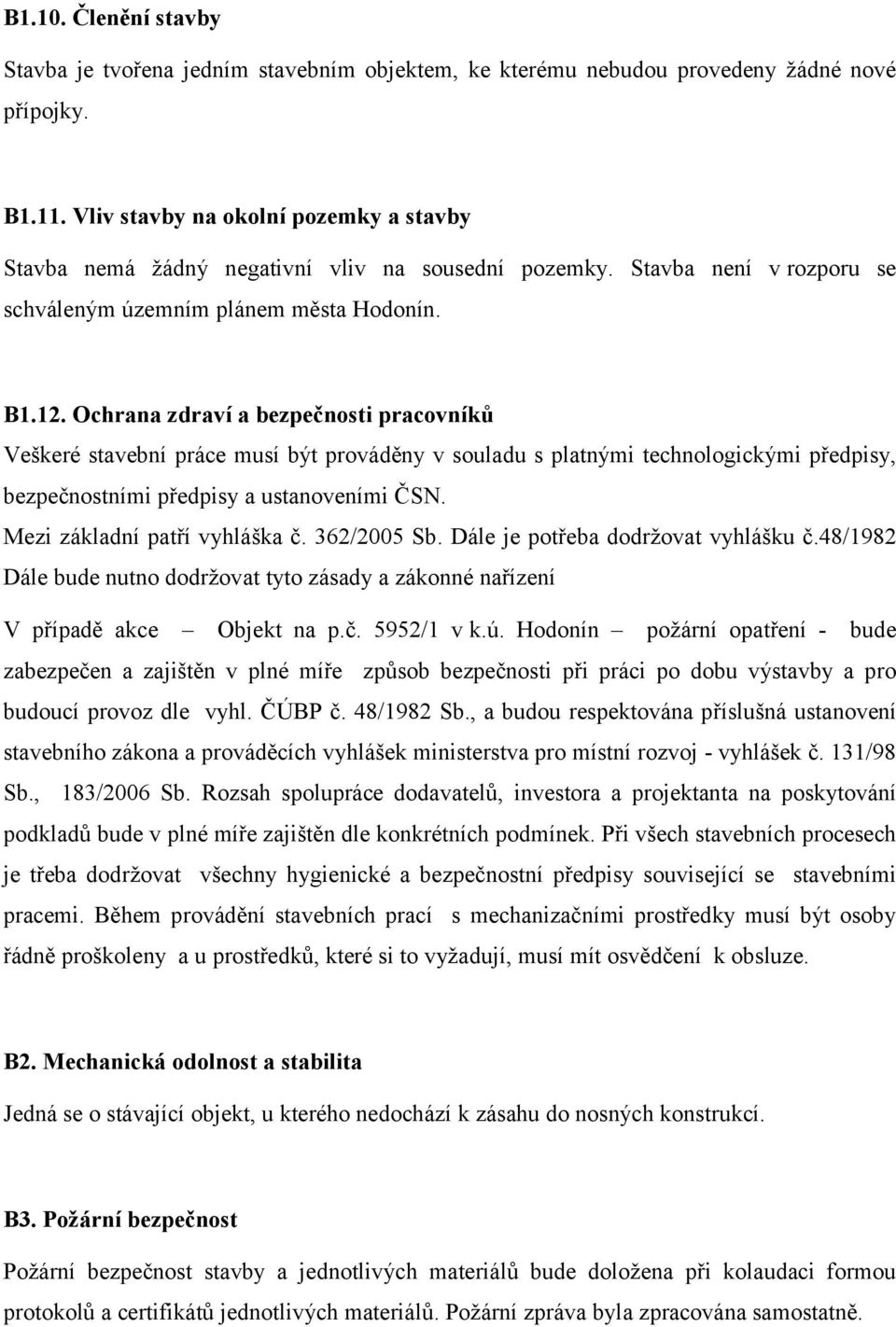

8 B1.10. Členění stavby Stavba je tvořena jedním stavebním objektem, ke kterému nebudou provedeny žádné nové přípojky. B1.11. Vliv stavby na okolní pozemky a stavby Stavba nemá žádný negativní vliv na sousední pozemky. Stavba není v rozporu se schváleným územním plánem města Hodonín. B1.12. Ochrana zdraví a bezpečnosti pracovníků Veškeré stavební práce musí být prováděny v souladu s platnými technologickými předpisy, bezpečnostními předpisy a ustanoveními ČSN. Mezi základní patří vyhláška č. 362/2005 Sb. Dále je potřeba dodržovat vyhlášku č.48/1982 Dále bude nutno dodržovat tyto zásady a zákonné nařízení V případě akce Objekt na p.č. 5952/1 v k.ú. Hodonín požární opatření - bude zabezpečen a zajištěn v plné míře způsob bezpečnosti při práci po dobu výstavby a pro budoucí provoz dle vyhl. ČÚBP č. 48/1982 Sb., a budou respektována příslušná ustanovení stavebního zákona a prováděcích vyhlášek ministerstva pro místní rozvoj - vyhlášek č. 131/98 Sb., 183/2006 Sb. Rozsah spolupráce dodavatelů, investora a projektanta na poskytování podkladů bude v plné míře zajištěn dle konkrétních podmínek. Při všech stavebních procesech je třeba dodržovat všechny hygienické a bezpečnostní předpisy související se stavebními pracemi. Během provádění stavebních prací s mechanizačními prostředky musí být osoby řádně proškoleny a u prostředků, které si to vyžadují, musí mít osvědčení k obsluze. B2. Mechanická odolnost a stabilita Jedná se o stávající objekt, u kterého nedochází k zásahu do nosných konstrukcí. B3. Požární bezpečnost Požární bezpečnost stavby a jednotlivých materiálů bude doložena při kolaudaci formou protokolů a certifikátů jednotlivých materiálů. Požární zpráva byla zpracována samostatně.

9 B4. Hygiena, ochrana zdraví a životního prostředí Jedná se o stávající objekt, který byl zkolaudován jako ubytovna ale dochází ke změně užívání z ubytovny na domov pro seniory. Všechny místnosti v objektu jsou odvětrány. Většina místností je odvětrána přirozeně okny. Místnosti, které nemají přirozené větrání, jsou odvětrány nuceně (hygienická zařízení). Charakter stavby nevyžaduje žádná speciální hygienická opatření. Stavba nezasahuje do žádných hygienických ochranných pásem, ani svým provozem zřízení ochranných pásem nevyvolává. Realizace stavby ani její provoz nevyvolává potřebu budování prvků na ochranu zdraví obyvatelstva. Realizace stavby ani její provoz nemá žádny negativní vliv na životní prostředí, nevzniká žádný nový zdroj znečištění. B.5. Bezpečnost při užívání U domovu pro seniory je zpracován provozní řád. B6. Ochrana proti hluku V objektu není nutno provádět opatření na ochranu proti hluku. B7. Úspora energie a ochrana tepla Jedná se o stávající objekt a o změnu jeho užívání. B8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Objekt je řešen jako bezbariérový. B9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Stavba není situována do žádného bezpečnostního ani ochranného pásma. Jedná se o stávající objekt, proto pro danou stavbu nebude provedeno měření radonu.

10 B10. Ochrana obyvatelstva Pro danou stavbu není z hlediska umístění potencionálních zdrojů nutné posuzovat problematiku ochrany obyvatelstva. B11. Inženýrské stavby Veškeré přípojky zůstávají stávající beze změn. B12. Výrobní a nevýrobní technologická zařízení staveb V prostoru řešeného objektu nebudou umístněna žádná technologicko výrobní zařízení. C. Situace stavby C1. Situace širších vztahů viz. Grafická část PD přehledná situace C2. Koordinační situace viz. Grafická část PD zákres do snímku z KN. Dokladová část V době odevzdání projektové dokumentace nebyla stanoviska dotčených orgánů a vlastníků technické infrastruktury k dispozici. Tato budou doložena po jejích získání samostatně. E. Zásady organizace výstavby E1. Technická zpráva E1.1. Staveniště Jako staveniště bude použit pozemek č.2437/157. Pozemek je ve vlastnictví města Hodonín. Zařízení staveniště na daném pozemku bude řešeno dočasným záborem po dobu trvání stavby. Přístup k pozemku je zajištěn místní komunikací.

11 E1.2. Významné sítě technické infrastruktury V místě stavby se nenachází žádné významné sítě technické infrastruktury. E1.3. Napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště Voda a elektrická energie pro stavbu bude zajištěna ze společných prostor domu, kde si dodavatelská firma zajistí na odběr podružné měření. Dopravní napojení je zajištěno napojením na stávající místní komunikaci vedoucí cca 28m před pozemkem. E1.4. Úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob Stavební práce budou probíhat převážně uvnitř objektu. E1.5. Uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Stavba ani staveniště nejsou v rozporu s platným územním plánem města Hodonín. E1.6. Řešení zařízení staveniště Zařízení staveniště bude situováno na pozemku č.2437/157, kde vlastníkem je Město Hodonín. Umístění zařízení staveniště bude řešeno dočasným záborem. Na staveništi se nebudou nacházet stavby zařízení staveniště vyžadující ohlášení. E1.7. Podmínky pro provádění stavby z hlediska BOZP Stavba bude prováděna dodavatelsky oprávněnou firmou, která má za povinnost zajistit veškeré podmínky BOZP, včetně proškolení pracovníků na pracovišti. Při všech stavebních procesech je třeba dodržovat všechny hygienické a bezpečnostní předpisy související se stavebními pracemi. E1.8. Podmínky pro ochranu životního prostředí při výstavbě Z charakteru stavby, použitých materiálů a mechanizace při výstavbě vyplývá, že nebude negativním způsobem ovlivněno životní prostředí ani při výstavbě, ani při užívání.

12 E1.9. Orientační lhůty výstavby Cca 9 měsíců od nabytí právní moci správního rozhodnutí. F. Dokumentace stavby F1. Pozemní objekty F1.1. Architektonické a stavebnětechnické řešení F Technická zpráva F Účel objektu Protože stavba byla zkolaudována jako ubytovna, dochází ke změně užívání z ubytovny na domov pro seniory. PBŘ ubytovny má menší nároky na zabezpečení a prevenci požární ochrany než provoz domova pro seniory. Projekt řeší doplnění požárně bezpečnostního opatření tak, aby bylo možno stavbu užívat k novému účelu. F Architektonické funkční a dispoziční řešení Hlavní vstup do Pavilonu A je situován z čelní strany do vstupní haly, kde se nachází plastová vestavěná vrátnice. U tohoto vstupu je vybudovaná rampa pro bezbariérový přístup do závětří a do objektu. Ze závětří je vlevo vstup do průchozí dílny údržby, za kterou se nachází dílna druhá. Ze vstupní haly je přístupná chodba s výtahem a schodištěm, ze které je za výtahem z mezipodesty přístupný pavilon B. Vlevo za vrátnicí se nachází vstup do centrální středové chodby, ze které jsou přístupny po obou stranách jednotlivé místnosti. Přízemí slouží pro administrativní účely, proto jsou zde umístěny především kanceláře a šatny. Na pravé straně centrální chodby je společenská místnost a vedle ní ordinace. Dále následují dvě kanceláře, šatna, další kancelář, žehlírna a sušárna. Na protější straně chodby se nachází elektrorozvodna, šatna, dvě kanceláře, další šatna, mandlovna a prádelna. Na konci chodby je vstup na druhé schodiště s evakuačním výtahem, odkud je i druhý východ před objekt. Jednotlivá patra mají centrální chodbu umístěnou ve středu půdorysu objektu. Na koncích chodba navazuje na úniková schodiště s výtahy. V ostatních podlažích jsou vždy po obou stranách chodby vstupy do jednotlivých obytných buněk, které obsahují předsíň, kuchyňku, pokoj, koupelnu a WC. Na každém podlaží se nachází buněk. Ve 2.NP je umístěna

13 sesterna, klubovna, koupelna a kuchyňka. Ve 3.NP je kromě buněk sklad plen a společenská místnost. Ve 4.NP je sesterna, kuchyňka a jídelna. V 5.NP je umístěna kancelář, společenská místnost, sklad čistících prostředků a pracovních oděvů a sklad nábytku. V 6.NP je sesterna a jídelna. V 7.NP je sesterna a sklad nábytku a v 8.NP je kadeřnictví a sklad nábytku. Přilehlý pavilon B je přístupný z mezipodesty mezi 1.NP a 2.NP pavilonu A. Z mezipodesty je vstup do foyeru pavilonu B, který je využíván jako společenská místnost, ze které jsou přístupná hygienická zařízení. V tomto prostoru je umístěno schodiště spojující 1.NP a 2.NP pavilonu B. Převážná část 2.NP zabírá jídelna, která je přístupná ze schodišťového prostoru a má také bezbariérový přístup ze společenské místnosti. V pravém zadním rohu jídelny budou umístěné místo stávajícího okna nové dveře na nové venkovní ocelové schodiště, které bude sloužit jako úniková cesta. V levé části jídelny je vstup do výdejny jídla, ze které je přístupna umývárna nádobí, šatna pro zaměstnance se sociálním zařízením a dále manipulační prostor se vstupem na chodbu se schodištěm pro zaměstnance, které je umístěno v zadní levé části podlaží. 1.NP pavilonu B je přístupné jednak schodištěm pro zaměstnance a dále ze společenské místnosti po jednoramenném schodišti do chodby v přízemí. Z ní je vpravo vstup do společenské místnosti, v zadní části do přípravny a vlevo na sociální zařízení a do elektrorozvodny. V pravé části 1.NP objektu se nachází akumulační nádrž a za ní hydrofon s východem na venkovní rampu. Z přípravny je přístupná menší chodbička s východem ven, dále sociální zařízení a vlevo kuchyň se vchodem do šatny pro zaměstnance. Za šatnou se nachází chladírna. Schodiště pro zaměstnance ústí do chodby, ze které je vstup do kuchyně, do skladu obalů a na obezděnou rampu se schodištěm do 1.PP. Pro přepravu jídla mezi podlažími je v chodbě umístěn malý výtah. Dále se v 1.NP nachází kotelna přístupná zvenčí po schodišti a za ní je dílna. V 1.PP jsou umístěné sklady, které se nevyužívají. F Kapacity, zastavěné plochy, obestavěné prostory, osvětlení a oslunění Zastavěná plocha pavilonu A 724,5 m 2 Obestavěný prostor pavilonu A m 3 Zastavěná plocha pavilonu B 638,2 m 2 Obestavěný prostor pavilonu B m 3 Osvětlení objektu je zajištěno jednak umělým osvětlením dle ČSN , jednak přirozeným osvětlením okny v obvodových stěnách objektu.

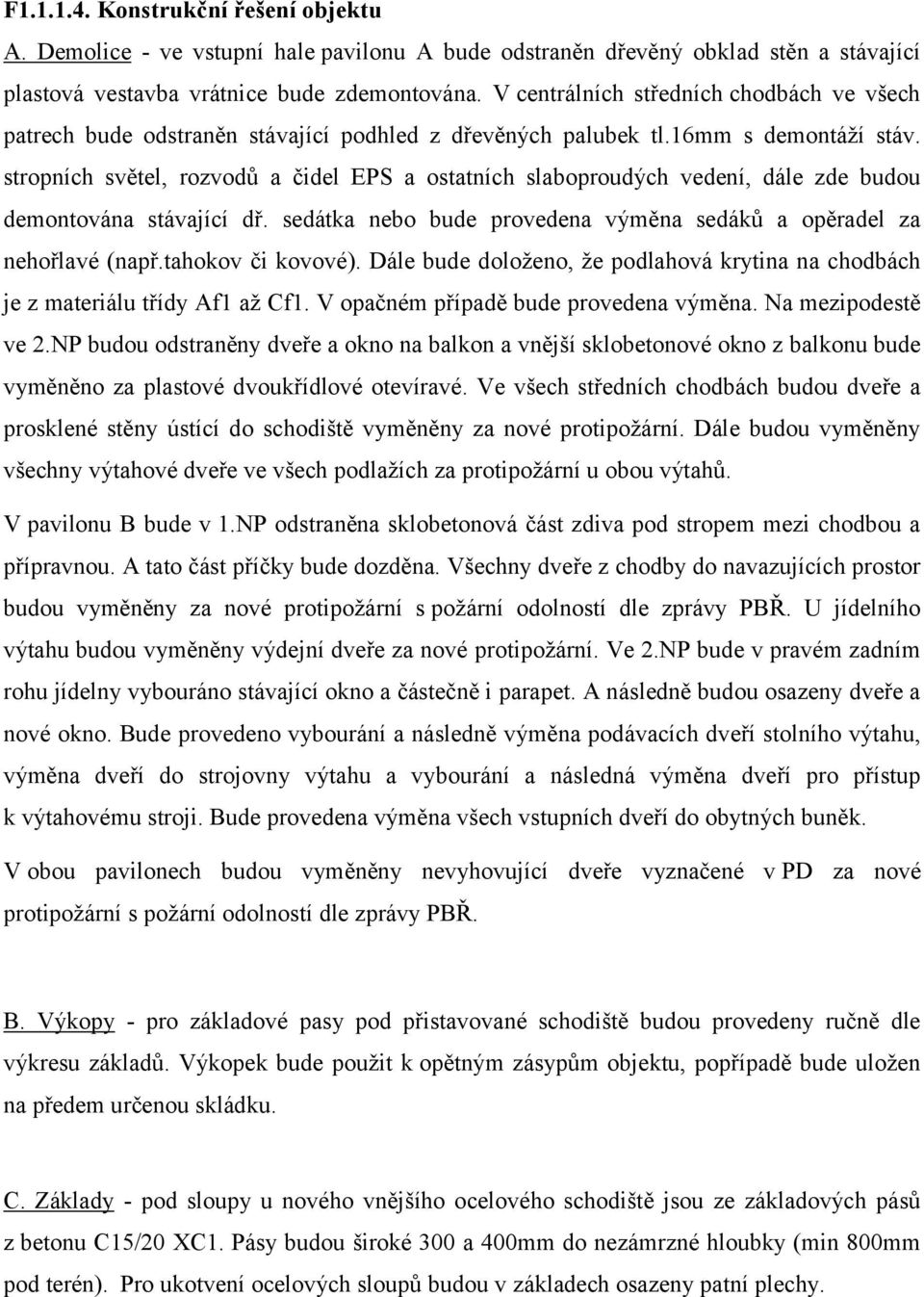

14 F Konstrukční řešení objektu A. Demolice - ve vstupní hale pavilonu A bude odstraněn dřevěný obklad stěn a stávající plastová vestavba vrátnice bude zdemontována. V centrálních středních chodbách ve všech patrech bude odstraněn stávající podhled z dřevěných palubek tl.16mm s demontáží stáv. stropních světel, rozvodů a čidel EPS a ostatních slaboproudých vedení, dále zde budou demontována stávající dř. sedátka nebo bude provedena výměna sedáků a opěradel za nehořlavé (např.tahokov či kovové). Dále bude doloženo, že podlahová krytina na chodbách je z materiálu třídy Af1 až Cf1. V opačném případě bude provedena výměna. Na mezipodestě ve 2.NP budou odstraněny dveře a okno na balkon a vnější sklobetonové okno z balkonu bude vyměněno za plastové dvoukřídlové otevíravé. Ve všech středních chodbách budou dveře a prosklené stěny ústící do schodiště vyměněny za nové protipožární. Dále budou vyměněny všechny výtahové dveře ve všech podlažích za protipožární u obou výtahů. V pavilonu B bude v 1.NP odstraněna sklobetonová část zdiva pod stropem mezi chodbou a přípravnou. A tato část příčky bude dozděna. Všechny dveře z chodby do navazujících prostor budou vyměněny za nové protipožární s požární odolností dle zprávy PBŘ. U jídelního výtahu budou vyměněny výdejní dveře za nové protipožární. Ve 2.NP bude v pravém zadním rohu jídelny vybouráno stávající okno a částečně i parapet. A následně budou osazeny dveře a nové okno. Bude provedeno vybourání a následně výměna podávacích dveří stolního výtahu, výměna dveří do strojovny výtahu a vybourání a následná výměna dveří pro přístup k výtahovému stroji. Bude provedena výměna všech vstupních dveří do obytných buněk. V obou pavilonech budou vyměněny nevyhovující dveře vyznačené v PD za nové protipožární s požární odolností dle zprávy PBŘ. B. Výkopy - pro základové pasy pod přistavované schodiště budou provedeny ručně dle výkresu základů. Výkopek bude použit k opětným zásypům objektu, popřípadě bude uložen na předem určenou skládku. C. Základy - pod sloupy u nového vnějšího ocelového schodiště jsou ze základových pásů z betonu C15/20 XC1. Pásy budou široké 300 a 400mm do nezámrzné hloubky (min 800mm pod terén). Pro ukotvení ocelových sloupů budou v základech osazeny patní plechy.

15 D. Svislé konstrukce - dozdívky v příčkách jsou navrženy z přesných tvárnic YTONG P4-500 na tenkovrstvou zdící maltu YTONG. Ve vstupní hale pavilonu A bude postavena nová vrátnice s ústřednou EPS ze sádrokartonových příček tl.100mm. V pavilonu B bude v 1.NP dozděn pod stropem mezi chodbou a přípravnou otvor po sklobetonové části zdiva. Dvoukřídlové dveře z chodby do společenské místnosti budou zaměněny za jednokřídlové a vzniklý otvor bude zazděn. Dále bude zazděn otvor po dvoukřídlových dveří ze skladu na mezipodestě do sousedního objektu. E. Vodorovné konstrukce - v centrálních středních chodbách ve všech patrech ve výšce 2500mm bude proveden nový sádrokartonový podhled ve funkci nehořlavého podhledu, na který budou namontována stávající světla. Bude doloženo, že podlahová krytina na chodbách je z materiálu třídy Af1 až Cf1. V opačném případě bude provedena výměna. V některých místnostech (jedná se převážně o místnosti sloužící ke skladování), které jsou vyznačeny v projektové dokumentaci bude proveden ze spodní strany stropu sádrokartonový požární podhled ve skladbě D112, D113 Knauf (RED 15mm a minerální izolace tl.min 60mm. Dále bude doplněna podlaha na balkonu ve 2.NP do stejné výšky jako podlahy na mezipodestě ve skladbě anhydrid tl.20mm, lino z materiálu třídy Af1 až Cf1. F. Výplně otvorů - v obou pavilonech bude provedena výměna části stávajících dveří jak je naznačeno na výkresech půdorysů za nové protipožární. Na balkonu schodiště bude provedeno nahrazení stávající sklobetonové stěny otevíravými okny s ovládáním pákovým mechanizmem. Jednotlivé výplně otvorů jsou vypsány ve výpise výplní otvorů. G. Vnější schodiště je navrženo ocelové pozinkované se schodnicemi a sloupky z U profilů. Podlahové a schodišťové rošty budou ocelové pozinkované např. fy. PERFO LINEA. F Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Jedná se o stávající objekt, u kterého se řeší změna užívání, Tepelně technická opatření nejsou součástí řešení tohoto projektu.

16 F Způsob založení objektu Jedná se o stávající objekt. Přistavované únikové schodiště bude založeno n základových pasech provedených do nezámrzné hloubky. F Vliv objektu a jeho užívání na ŽP a řešení případných negativních účinků Řešený objekt nebude mít žádný negativní vliv na stávající životní prostředí. Provozem stavby bude vzniká běžný komunální odpad, který je smluvně likvidován oprávněnou firmou, která provádí tuto činnost v dané lokalitě. F Dopravní řešení Doprava - před objektem je zpevněná místní komunikace. F Ochrana před škodlivými vlivy vnějšího prostředí, protiradonová opatření Jedná se o stávající objekt, proto pro danou stavbu nebude provedeno měření radonu. F Dodržení obecných požadavků na výstavbu Veškeré stavební práce musí být prováděny v souladu s platnými technologickými předpisy, bezpečnostními předpisy a ustanoveními ČSN. Stavba bude provedena v souladu se zákonem č. 114/1992 Sb. O ochraně přírody a krajiny, zákonem č. 254/2001 Sb. O vodách, zákonem č. 185/2001 Sb. O odpadech, zákonem. č. 86/2002 Sb. O ochraně ovzduší, zákonem č. 266/1994 Sb. O drahách. Technické provedení navrhovaného objektu bude v souladu s nařízením č. 502/2000 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací. Při provádění stavby budou dodržovány předpisy týkající se bezpečnosti práce, zejména vyhl. č. 362/2005 Sb., ustanovení vyhlášky č. 183/2006 Sb., vyhl. ČÚBP č. 48/1982. O průběhu stavby bude veden stavební deník. Za změny provedené oproti projektu a bez souhlasu projektanta projektant neodpovídá. Navrhovaná stavba nemá negativní vliv na stávající stav životního prostředí. Provoz stavby nebude produkovat nebezpečné odpady. Při všech stavebních procesech je třeba dodržovat všechny hygienické a bezpečnostní předpisy související se stavebními pracemi. Během provádění

17 stavebních prací s mechanizačními prostředky musí být osoby řádně proškoleny a u prostředků, které si to vyžadují, musí mít osvědčení k obsluze. F Výkresová část 1. Přehledná situace 2. Situace zákres do snímku z KN 3. Půdorys 1.NP A lůžková část - demolice 4. Půdorys 2.NP A lůžková část demolice 5. Půdorys typického podlaží A lůžková část - demolice 6. Půdorys 1.NP B technická část demolice 7. Půdorys 2.NP B technická část - demolice 8. Půdorys 1.NP A lůžková část nový stav 9. Půdorys 2.NP A lůžková část nový stav 10. Půdorys 3.NP A lůžková část nový stav 11. Půdorys 4.NP A lůžková část nový stav 12. Půdorys 5.NP A lůžková část nový stav 13. Půdorys 6.NP A lůžková část nový stav 14. Půdorys 7.NP A lůžková část nový stav 15. Půdorys 8.NP A lůžková část nový stav 16. Základy B technická část 17. Půdorys 1.NP B technická část nový stav 18. Půdorys 2.NP B technická část nový stav 19. Řez A A 20. Schéma schodiště 21. Výpis výplní otvorů
