STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.1 PROFESE: F.1.4.c. Vzduchotechnika STUPEŇ: Projektová dokumentace pro provedení stavby

Rozměr: px

Začít zobrazení ze stránky:

Download "STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.1 PROFESE: F.1.4.c. Vzduchotechnika STUPEŇ: Projektová dokumentace pro provedení stavby"

Patrik Toman
před 8 lety
Počet zobrazení:

1 STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.1 KNIHOVNA STANDARDŮ PRVKŮ VZDUCHOTECHNIKY

2 STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.2 Obsah: Úvodní informace Zařízení 1 (odvětrání kuchyně 1.NP 4.NP) Digestoř nástěnná se zpětnou klapkou Kruhová výfuková mřížka se síťovinou na fasádu DN 125 mm z PVC Potrubí Spiro ø Tepelná izolace tl. 40mm s Al fólií Tepelně a zvukově izolované potrubí ø Montážní spojovací a závěsný materiál Nátěr syntetický kovových konstrukcí základní Zařízení 2 (odvětrání hygienického zázemí 1.NP 4.NP) Kruhová výfuková mřížka se síťovinou na fasádu DN100 mm z PVC Kruhová výfuková mřížka se síťovinou na fasádu DN125 mm z PVC Potrubí Spiro ø Potrubí Spiro ø Tepelná izolace tl. 40mm s Al fólií Tepelně a zvukově izolované potrubí ø Tepelně a zvukově izolované potrubí ø Materiál na závěsy Nátěr syntetický kovových konstrukcí základní Axiální ventilátor podstropní připojení kruhové potrubí ø100 mm Axiální ventilátor podstropní připojení kruhové potrubí ø100 mm Axiální ventilátor podstropní připojení kruhové potrubí ø100 mm Zařízení 3 (dveřní mřížky 1.NP 4.NP) Mřížka dveřní oboustranná 425x125 mm... 7

Nátěr syntetický kovových konstrukcí základní... 4 2. Zařízení 2 (odvětrání hygienického zázemí 1.NP 4.NP)... 4 2.1. Kruhová výfuková mřížka se síťovinou na fasádu DN100 mm z PVC... 4 2.2. Kruhová výfuková mřížka se síťovinou na fasádu DN125 mm z PVC.

3 STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.3 Úvodní informace V tomto dokumentu jsou popsané standardy prvků vzduchotechniky s uvedením odpovídajícího čísla ve výkazu výměr. 1. Zařízení 1 (odvětrání kuchyně 1.NP 4.NP) 1.1. Digestoř nástěnná se zpětnou klapkou Pořadové číslo ve výkazu výměr: 8 Odvádí znehodnocený vzduch z kuchyní. Má uhlíkový filtr, ovládání se třemi rychlostmi (posuvné) a osvětlení. 600x500x140 mm Napojení: 200 W 0,9 A Max. průtok vzduchu: 260 m 3 /h Teplota média: 5-60 C, určeno k odsávání vlhkých par Hladina akustického tlaku: db (A) Hmotnost: 7,5 kg 1.2. Kruhová výfuková mřížka se síťovinou na fasádu DN 125 mm z PVC Pořadové číslo ve výkazu výměr: 9 Slouží k zakrytí konce vzduchotechnického potrubí. Průtočná plocha: 0,049 m 2 Teplota média: -10 až +100 C ocelový drát a plech, pozinkovaný Hmotnost: 0,16 kg 1.3. Potrubí Spiro ø125 Pořadové číslo ve výkazu výměr: 10 Hliníkové FLEXO potrubí, slouží k napojení ventilátorů, digestoří a k propojení kruhové potrubí v místě výškových rozdílů. Teplota média: -30 až 250 C spirálovitě stáčený a profilovaný pás z hliníkové slitiny 1.4. Tepelná izolace tl. 40mm s Al fólií Pořadové číslo ve výkazu výměr: 4 Veškeré potrubí procházející konstrukcí bude izolováno až po ventilátor, popř. digestoř, izolačními trubicemi a pásy z pěnového PE tl.40 mm s doplňkovou povrchovou úpravou hliníkovou fólií Tepelně a zvukově izolované potrubí ø125 Pořadové číslo ve výkazu výměr: 5

600x500x140 mm Napojení: 200 W 0,9 A Max. průtok vzduchu: 260 m 3 /h Teplota média: 5-60 C, určeno k odsávání vlhkých par Hladina akustického tlaku: 37-58 db (A) Hmotnost: 7,5 kg 1.2. Kruhová výfuková mřížka se síťovinou na fasádu DN 125 mm z PVC Pořadové číslo ve výkazu výměr: 9 Slouží k zakrytí konce vzduchotechnického potrubí.

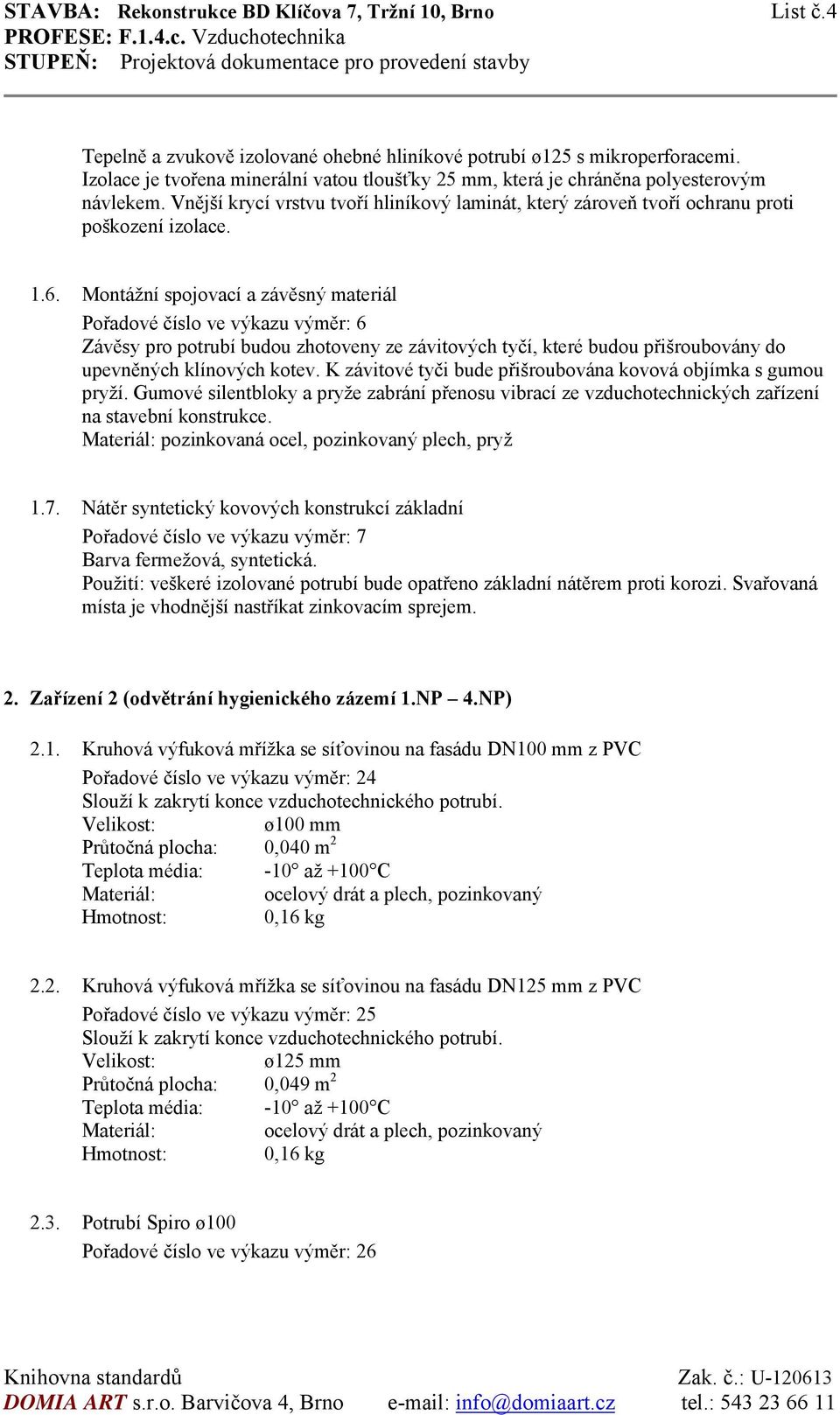

4 STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.4 Tepelně a zvukově izolované ohebné hliníkové potrubí ø125 s mikroperforacemi. Izolace je tvořena minerální vatou tloušťky 25 mm, která je chráněna polyesterovým návlekem. Vnější krycí vrstvu tvoří hliníkový laminát, který zároveň tvoří ochranu proti poškození izolace Montážní spojovací a závěsný materiál Pořadové číslo ve výkazu výměr: 6 Závěsy pro potrubí budou zhotoveny ze závitových tyčí, které budou přišroubovány do upevněných klínových kotev. K závitové tyči bude přišroubována kovová objímka s gumou pryží. Gumové silentbloky a pryže zabrání přenosu vibrací ze vzduchotechnických zařízení na stavební konstrukce. pozinkovaná ocel, pozinkovaný plech, pryž 1.7. Nátěr syntetický kovových konstrukcí základní Pořadové číslo ve výkazu výměr: 7 Barva fermežová, syntetická. Použití: veškeré izolované potrubí bude opatřeno základní nátěrem proti korozi. Svařovaná místa je vhodnější nastříkat zinkovacím sprejem. 2. Zařízení 2 (odvětrání hygienického zázemí 1.NP 4.NP) 2.1. Kruhová výfuková mřížka se síťovinou na fasádu DN100 mm z PVC Pořadové číslo ve výkazu výměr: 24 Slouží k zakrytí konce vzduchotechnického potrubí. ø100 mm Průtočná plocha: 0,040 m 2 Teplota média: -10 až +100 C ocelový drát a plech, pozinkovaný Hmotnost: 0,16 kg 2.2. Kruhová výfuková mřížka se síťovinou na fasádu DN125 mm z PVC Pořadové číslo ve výkazu výměr: 25 Slouží k zakrytí konce vzduchotechnického potrubí. Průtočná plocha: 0,049 m 2 Teplota média: -10 až +100 C ocelový drát a plech, pozinkovaný Hmotnost: 0,16 kg 2.3. Potrubí Spiro ø100 Pořadové číslo ve výkazu výměr: 26

Montážní spojovací a závěsný materiál Pořadové číslo ve výkazu výměr: 6 Závěsy pro potrubí budou zhotoveny ze závitových tyčí, které budou přišroubovány do upevněných klínových kotev.

5 STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.5 Hliníkové FLEXO potrubí, slouží k napojení ventilátorů, digestoří a k propojení kruh. potrubí v místě výškových rozdílů. ø100 mm Teplota média: -30 až 250 C spirálovitě stáčený a profilovaný pás z hliníkové slitiny 2.4. Potrubí Spiro ø125 Pořadové číslo ve výkazu výměr: 27 Hliníkové FLEXO potrubí, slouží k napojení ventilátorů, digestoří a k propojení kruhového potrubí v místě výškových rozdílů. Teplota média: -30 až 250 C spirálovitě stáčený a profilovaný pás z hliníkové slitiny 2.5. Tepelná izolace tl. 40mm s Al fólií Pořadové číslo ve výkazu výměr: 15 Veškeré potrubí procházející konstrukcí bude izolováno až po ventilátor, popř. digestoř, izolačními trubicemi a pásy z pěnového PE tl.40 mm s doplňkovou povrchovou úpravou hliníkovou fólií Tepelně a zvukově izolované potrubí ø100 Pořadové číslo ve výkazu výměr: 16 Tepelně a zvukově izolované ohebné hliníkové potrubí ø100 s mikroperforacemi. Izolace je tvořena minerální vatou tloušťky 25 mm, která je chráněna polyesterovým návlekem. Vnější krycí vrstvu tvoří hliníkový laminát, který zároveň tvoří ochranu proti poškození izolace Tepelně a zvukově izolované potrubí ø125 Pořadové číslo ve výkazu výměr: 17 Tepelně a zvukově izolované ohebné hliníkové potrubí ø125 s mikroperforacemi. Izolace je tvořena minerální vatou tloušťky 25 mm, která je chráněna polyesterovým návlekem. Vnější krycí vrstvu tvoří hliníkový laminát, který zároveň tvoří ochranu proti poškození izolace Materiál na závěsy Pořadové číslo ve výkazu výměr: 18 Závěsy pro potrubí budou zhotoveny ze závitových tyčí, které budou přišroubovány do upevněných klínových kotev. K závitové tyči bude přišroubována kovová objímka s gumou pryží. Gumové silentbloky a pryže zabrání přenosu vibrací ze vzduchotechnických zařízení na stavební konstrukce. pozinkovaná ocel, pozinkovaný plech, pryž 2.9. Nátěr syntetický kovových konstrukcí základní Pořadové číslo ve výkazu výměr: 19

Potrubí Spiro ø125 Pořadové číslo ve výkazu výměr: 27 Hliníkové FLEXO potrubí, slouží k napojení ventilátorů, digestoří a k propojení kruhového potrubí v místě výškových rozdílů.

6 STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.6 Barva: fermežová, syntetická. Použití: veškeré izolované potrubí bude opatřeno základní nátěrem proti korozi. Svařovaná místa je vhodnější nastříkat zinkovacím sprejem Axiální ventilátor podstropní připojení kruhové potrubí ø100 mm Pořadové číslo ve výkazu výměr: 21 Odvádí znehodnocený vzduchu ze sociálních zařízení. Vybaven zpětnou klapkou a časovým doběhem. 25 W 0,1 A Max. průtok vzduchu: 80m 3 /h Teplota média: 5-40 C Hladina akustického tlaku: 43 db (A) Hmotnost: 2 kg Axiální ventilátor podstropní připojení kruhové potrubí ø100 mm Pořadové číslo ve výkazu výměr: 22 Odvádí znehodnocený vzduchu ze sociálních zařízení. Vybaven zpětnou klapkou a časovým doběhem. 25 W 0,1 A Max. průtok vzduchu: 180m 3 /h Teplota média: 5-40 C Hladina akustického tlaku: 43 db (A) Hmotnost: 2 kg Příslušenství: nastavitelný doběhový spínač 2-15 minut Axiální ventilátor podstropní připojení kruhové potrubí ø100 mm Pořadové číslo ve výkazu výměr: 23 Odvádí znehodnocený vzduchu ze sociálních zařízení. Vybaven zpětnou klapkou a časovým doběhem. 25 W 0,1 A Max. průtok vzduchu: 230m 3 /h Teplota média: 5-40 C Hladina akustického tlaku: 43 db(a) Hmotnost: 2 kg Příslušenství: nastavitelný doběhový spínač 2-15 minut

Axiální ventilátor podstropní připojení kruhové potrubí ø100 mm Pořadové číslo ve výkazu výměr: 21 Odvádí znehodnocený vzduchu ze sociálních zařízení. Vybaven zpětnou klapkou a časovým doběhem.

7 STAVBA: Rekonstrukce BD Klíčova 7, Tržní 10, Brno List č.7 3. Zařízení 3 (dveřní mřížky 1.NP 4.NP) 3.1. Mřížka dveřní oboustranná 425x125 mm Pořadové číslo ve výkazu výměr: 12 Slouží k odvětrání hygien. zázemí Velikost : 425x125 mm Materiál : eloxovaný hliník
