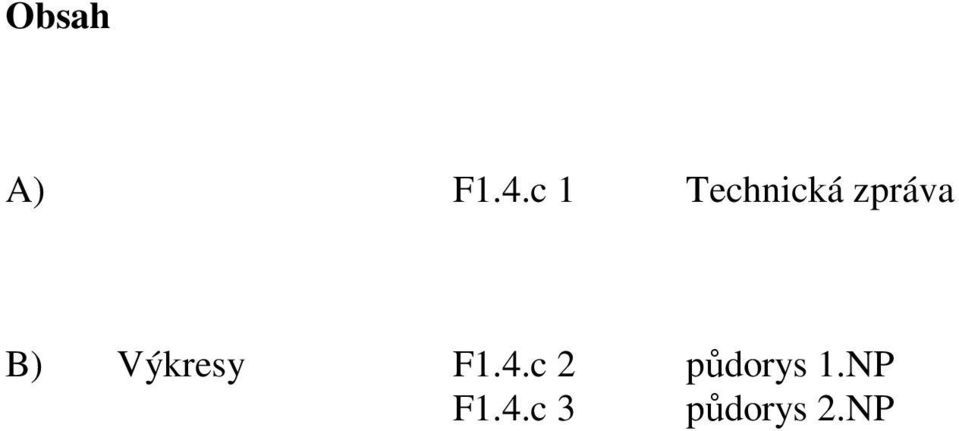

1 Obsah A) F1.4.c 1 Technická zpráva B) Výkresy F1.4.c 2 půdorys 1.NP F1.4.c 3 půdorys 2.NP

2 Technická zpráva Úvod V rámci tohoto projektu stavby jsou řešeny základní parametry větrání obchodního centra Philips Beroun. Podkladem pro vypracování projektu vzduchotechniky byla stavební dispozice, hygienické předpisy, vzduchotechnické normy. Návrh zařízení byl proveden v souladu s normami ČSN a souvisejících hygienických předpisů, týkajících se požadavků na pracovní prostředí. Vstupní údaje Použité předpisy a normy - Nařízení vlády č.6/2003 Sb. ze dne 16.prosince 2002, kterým se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb - Nařízení vlády č.361/2007 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci - Nařízení vlády č. 88/2004 Sb. ze dne 21. ledna 2004, kterým se mění nařízení vlády č. 502/2000 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací - ČSN Výkresy vzduchotechnických zařízení - ČSN Výpočet tepelné zátěže klimatizovaných prostorů (1986) - ČSN EN Větrání budov Výpočtové metody pro stanovení průtoku vzduchu v obydlích - ČSN EN Větrání budov Větrání nebytových budov Základní požadavky na větrací a klimatizační zařízení - ČSN EN 1886 Větrání budov Potrubní prvky Mechanické vlastnosti - ČSN EN Větrání budov Závěsy a uložení potrubí Požadavky na pevnost - ČSN Vzduchotechnická zařízení. Navrhování větracích a klimatizačních zařízení. Všeobecná ustanovení - ČSN Výkresy vzduchotechnických zařízení - ČSN Požární bezpečnost staveb Nevýrobní objekty (2000) - ČSN Požární bezpečnost staveb Společná ustanovení (2005) ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením Min. množství odváděného vzduchu WC Vo = 50 m3/h Sprcha Vo = 150 m3/h Pisoár, umyvadlo Vo = 30 m3/h Dimenzování zařízení Zařízení bylo dimenzováno dle výše uvedených údajů, popřípadě výměnou. V prostoru sociálního zařízení je navrženo zařízení pro odvod vzduchu v množství odpovídající hygienickým předpisům. Mechanickým způsobem jsou větrány vesměs prostory bez možnosti přirozeného větrání.

Návrh zařízení byl proveden v souladu s normami ČSN a souvisejících hygienických předpisů, týkajících se požadavků na pracovní prostředí. Vstupní údaje Použité předpisy a normy - Nařízení vlády č.

3 Technický popis zařízení Zař.č. 1 Větrání místnosti elektro Prostor je větrán pomocí mřížek s požární odolností. Zař.č. 2 Klimatizace zasedací a jednací místnosti V prostoru zasedací místnosti se osadí do stropu kazetová jednotka systém SPLIT o celkovém chladícím výkonu Qch = 3,5 kw, doplněné kondenzačními jednotkou, která je osazena ve venkovním prostoru na střeše Kondenzační jednotka o celkovém výkonu Qch = 7 kw je určena pro dvě místnosti, jednotka se osadí na konzoly. Nástěnná jednotka pracuje pouze s cirkulačním vzduchem. Vnitřní a venkovní jednotky jsou navzájem propojeny CU potrubím s chladivem.. Jednotky jsou vybaveny vlastní automatickou regulací pro sledování požadované hodnoty chladícího výkonu. Ovládání jednotek je dálkové, pomocí infraovladače. Zař.č. 3 Klimatizace UPS V prostoru UPS se osadí na stěnu nástěnná jednotka systém SPLIT o celkovém chladícím výkonu Qch = 2,5 kw, doplněná kondenzační jednotkou, která je osazena ve venkovním prostoru na střeše Kondenzační jednotka se osadí na konzoly. Nástěnná jednotka pracuje pouze s cirkulačním vzduchem. Vnitřní a venkovní jednotky jsou navzájem propojeny CU potrubím s chladivem.. Jednotky jsou vybaveny vlastní automatickou regulací pro sledování požadované hodnoty chladícího výkonu. Ovládání jednotek je dálkové, pomocí infraovladače. Zař.č. 4 Větrání kuchyňky Pro občasné větrání prostoru, dle potřeby je ve zdi osazen ventilátor doplněný krátkým potrubím pro podtlakové větrání o výkonu Q = 150 m3/h. Výtlak je vyveden na fasádu Zař.č. 5 Větrání WC Prostor je větrán podtlakovým potrubím pomocí společného odsávacího potrubí s ventily. Odsávací ventilátor o výkonu Q = 350 m3/h je osazen v potrubí. Výtlak je vyveden na fasádu Zař.č. 6 Větrání místnosti elektro Prostor je větrán pomocí mřížek s požární odolností. Zař.č. 7 Větrání WC Prostor je větrán podtlakovým potrubím pomocí společného odsávacího potrubí s ventily. Odsávací ventilátor o výkonu Q = 350 m3/h je osazen v potrubí. Výtlak je vyveden na fasádu Zař.č. 8 Větrání skladu Pro občasné větrání prostoru, dle potřeby je ve stropu osazen ventilátor doplněný krátkým potrubím pro podtlakové větrání o výkonu Q = 50 m3/h. Výtlak je vyveden na střechu

2 Klimatizace zasedací a jednací místnosti V prostoru zasedací místnosti se osadí do stropu kazetová jednotka systém SPLIT o celkovém chladícím výkonu Qch = 3,5 kw, doplněné kondenzačními jednotkou,

4 Požadavky na ostatní profese Stavba - zhotovení prostupů EL -silové napojení ventilátorů Specifikace

5 Zař.č Požární stěnový uzávěr PSUM x 215 TPM 006/99.01 ks 1 Zař.č Kazetová jednotka TOSHIBA RAS-M13 SMUV-E ks 4 Qch = 3,5 kw 2.2 Venkovní jednotka TOSCHIBA RAS-M18 UAV-E ks 2 N = 1,44 kw / 230 V včetně chladícího Cu potrubí bm 40 Zař.č Nástěnná jednotka TOSHIBA RAS-10SKHP ks 1 pro celoroční provoz Qch = 2,5 kw 3.2 Venkovní jednotka TOSHIBA RAS-10S2AH ks 1 N = 0,84 kw / 230 V včetně chladícího Cu potrubí bm 15 Zař.č Ventilátor SILEMT 200 CZ ks 1 Q = 150 m3/h, p = 20 Pa, N = 20W / 230 V 4.2 Potrubí SPIRO 125 bm 3 Zař.č Ventilátor MIXVENT TD 500/160 ks 1 Q = 350 m3/h, p = 200 Pa, n = 50 W / 230 V 5.2 Ventil DAV 100 ks 6 včetně hadice ALUDEC 100 / 3000 ks 6 Zař.č Požární stěnový uzávěr PSUM x 215 TPM 006/99.01 ks 2 Zař.č Ventilátor MIXVENT TD 500/160 ks 1 Q = 350 m3/h, p = 200 Pa, n = 50 W / 230 V 7.2 Ventil DAV 100 ks 6 včetně hadice ALUDEC 100 / 3000 ks 6 Zař.č Ventilátor SILEMT 100 CZ ks 1 Q = 50 m3/h, p = 20 Pa, N = 20W / 230 V 8.2 Potrubí SPIRO 100 bm Montážní a spojovací materiál kpl 1

2 Venkovní jednotka TOSHIBA RAS-10S2AH ks 1 N = 0,84 kw / 230 V včetně chladícího Cu potrubí bm 15 Zař.č. 4 4.1 Ventilátor SILEMT 200 CZ ks 1 Q = 150 m3/h, p = 20 Pa, N = 20W / 230 V 4.
