Technická zpráva PAVILON B ETAPA III. Vzduchotechnika. Objednatel : Nový domov, p.o. U Bažantnice 1564/15 Karviná Nové Město,

Transkript

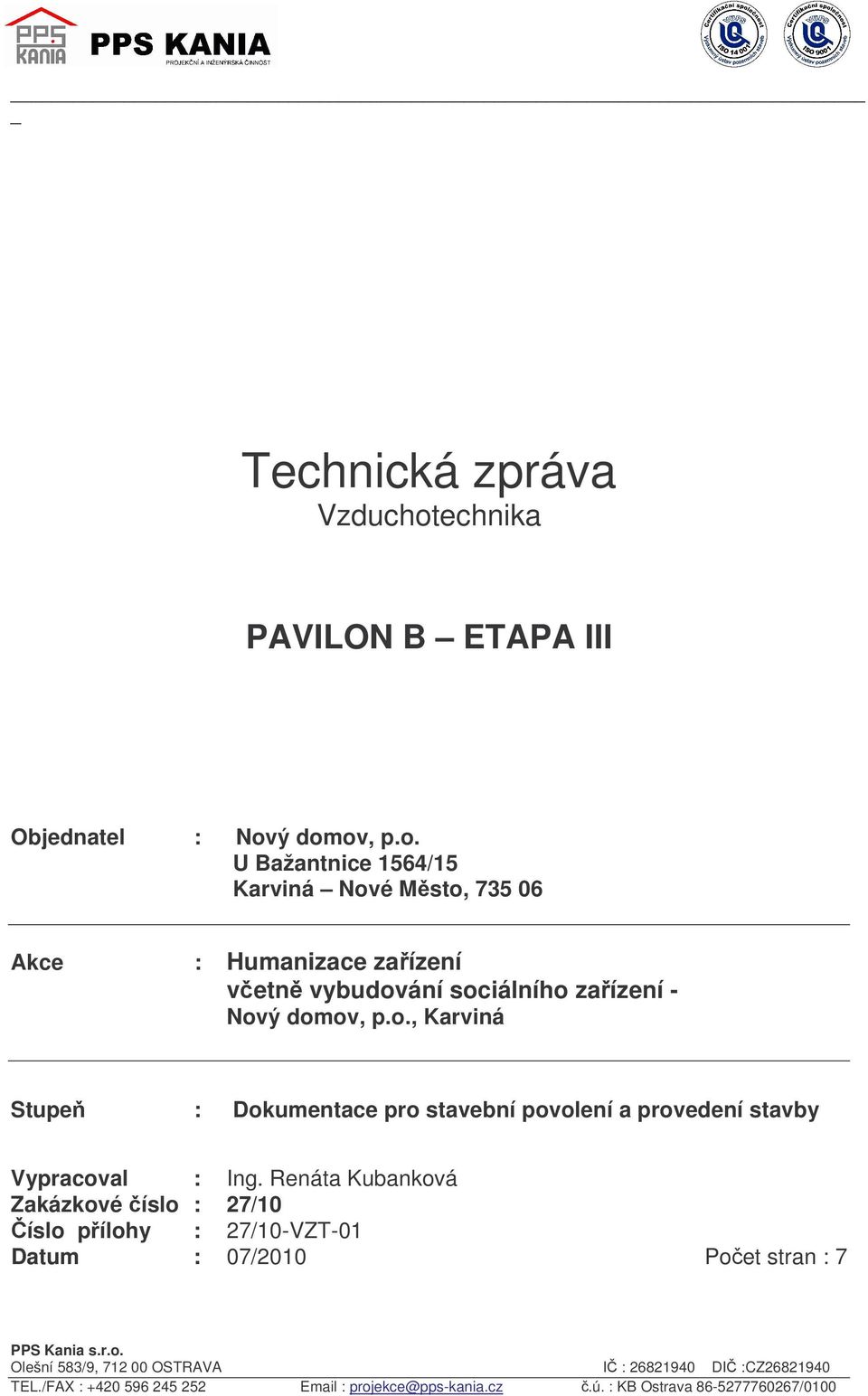

1 Technická zpráva Vzduchotechnika PAVILON B ETAPA III Objednatel : Nový domov, p.o. U Bažantnice 1564/15 Karviná Nové Město, Akce : Stupeň : Dokumentace pro stavební povolení a provedení stavby Vypracoval : Ing. Renáta Kubanková Zakázkové číslo : 27/10 Číslo přílohy : 27/10-VZT-01 Datum : 07/2010 Počet stran : 7 PPS Kania s.r.o. Olešní 583/9, OSTRAVA IČ : DIČ :CZ TEL./FAX : projekce@pps-kania.cz č.ú. : KB Ostrava /0100

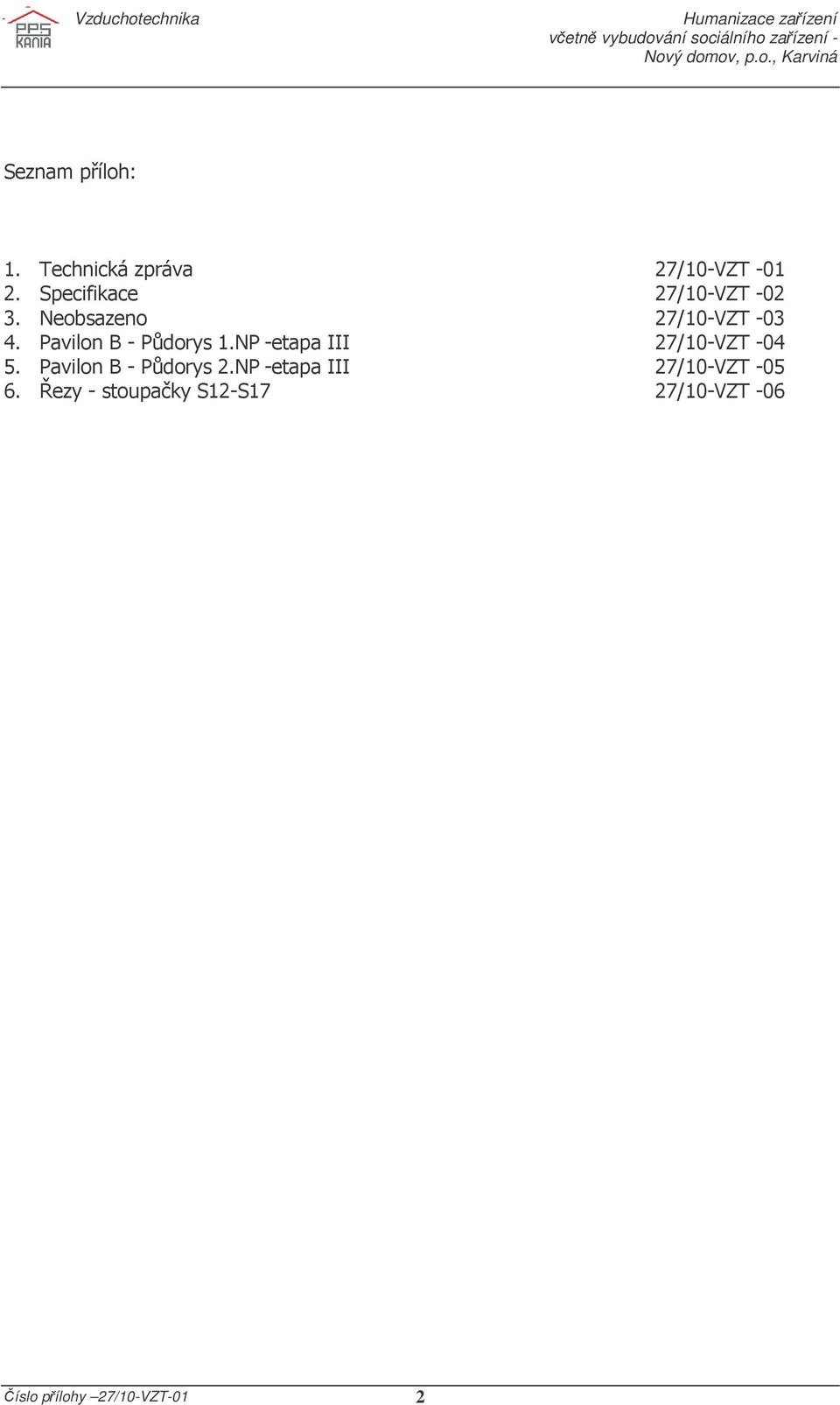

2 Seznam příloh: 1. Technická zpráva 27/10-VZT Specifikace 27/10-VZT Neobsazeno 27/10-VZT Pavilon B - Půdorys 1.NP -etapa III 27/10-VZT Pavilon B - Půdorys 2.NP -etapa III 27/10-VZT Řezy - stoupačky S12-S17 27/10-VZT -06 Číslo přílohy 27/10-VZT-01 2

3 1. ÚVOD: Projekt vzduchotechniky řeší větrání pavilonu B v objektu Nový domov p.o. v Karviné. Objekt je dvoupodlažní. Investičním záměrem je vybudování nového hygienického zařízení a celková modernizace objektu. Dokumentace řeší odvětrání WC, koupelen a klimatizaci 2.NP pavilonu B. Projekt vzduchotechniky je zpracován v souladu s platnými technickými, hygienickými a požárními předpisy. 2. OBLASTNÍ VÝPOČTOVÉ TEPLOTY : Karviná: Nadm. výška.252 m.n.m. Tlak vzduchu..987 Pa Počet denostupňů PARAMETRY PROSTŘEDÍ : 1. Teplota Ti zima C 2. Vlhkost relativní zima/léto. nepředepsána 3. Teplota venkovního vzduchu zima C 4. Teplota venkovního vzduchu léto C 4. VSTUPNÍ ÚDAJE A PODKLADY PRO ZPRACOVÁNÍ Pro zpracování projektu byly použity normy, směrnice a předpisy, které se používají při projekční práci pro stavby na území ČR. Jedná se především o následující předpisy: 1. Zákon č.258/2000 Sb. O ochraně veřejného zdraví 2. Nařízení vlády č.502 z o ochraně zdraví před nepříznivými účinky 3. Nařízení vlády č. 178/ 2001 Sb. 4. Vyhláška č.6 ze dne , kterou se stanovují hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí některých staveb 5. Navrhování větracích a klimatizačních zařízení ČSN Ochrana staveb proti šíření požáru VZT zařízení ČSN (1/1996) 7. Požární bezpečnost staveb ČSN 0802 (2/1995) 8. Podkladem pro zpracování projektu byly řezy a stavební výkresy objektu v měřítku 1:50 9. Směrnice STP-OS4/č.1/ POPIS TECHNICKÉHO ŘEŠENÍ: Dimenzování zařízení : Dimenzování vzduchotechnických bylo prováděno na základě : - dle hygienických předpisů a minimálních dávek vzduchu - požadovaných výměn vzduchu Dimenzování zařízení z hlediska požadovaného množství vzduchu v hygienických zařízeních: Číslo přílohy 27/10-VZT-01 3

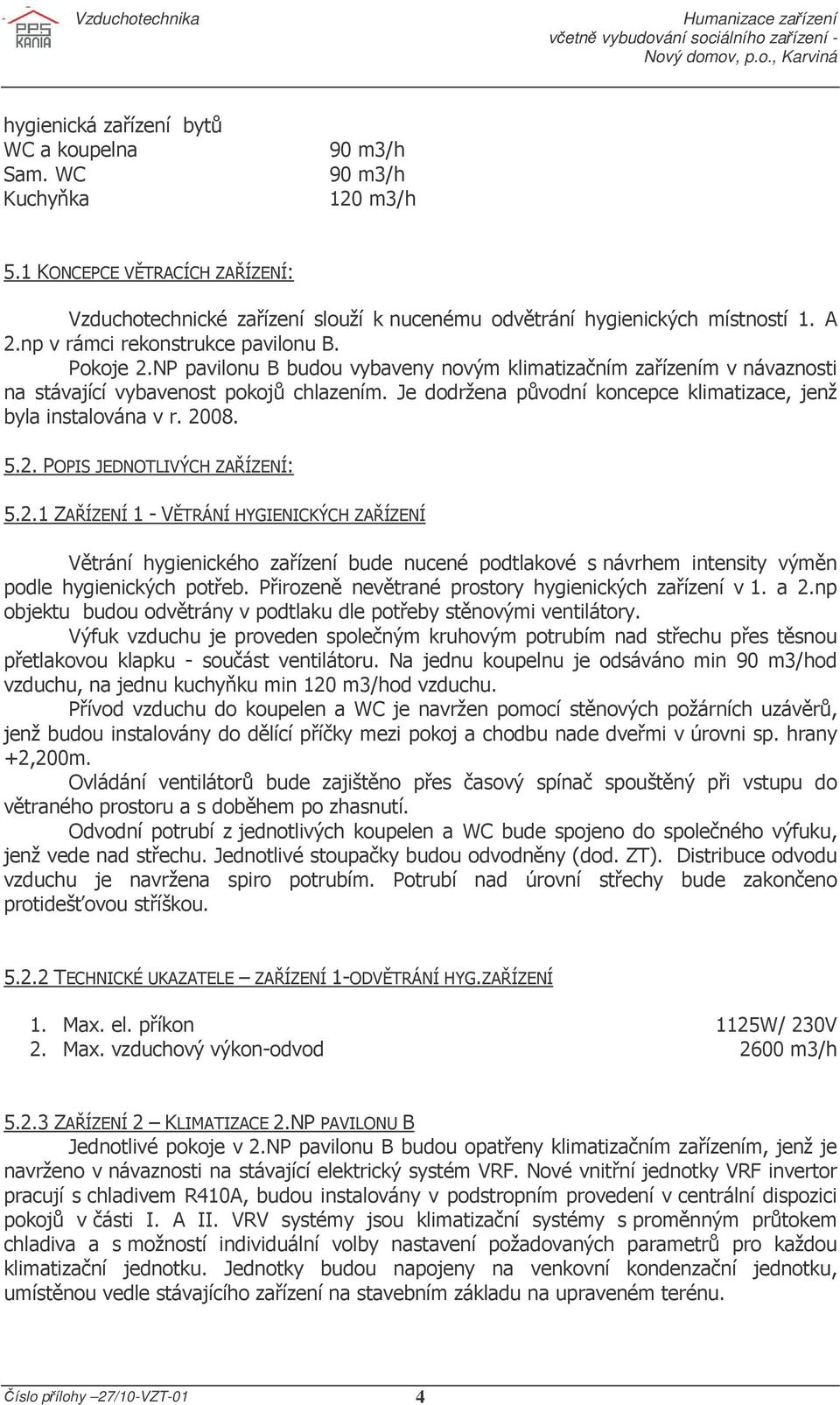

4 hygienická zařízení bytů WC a koupelna Sam. WC Kuchyňka 90 m3/h 90 m3/h 120 m3/h 5.1 KONCEPCE VĚTRACÍCH ZAŘÍZENÍ: Vzduchotechnické zařízení slouží k nucenému odvětrání hygienických místností 1. A 2.np v rámci rekonstrukce pavilonu B. Pokoje 2.NP pavilonu B budou vybaveny novým klimatizačním zařízením v návaznosti na stávající vybavenost pokojů chlazením. Je dodržena původní koncepce klimatizace, jenž byla instalována v r POPIS JEDNOTLIVÝCH ZAŘÍZENÍ: ZAŘÍZENÍ 1 - VĚTRÁNÍ HYGIENICKÝCH ZAŘÍZENÍ Větrání hygienického zařízení bude nucené podtlakové s návrhem intensity výměn podle hygienických potřeb. Přirozeně nevětrané prostory hygienických zařízení v 1. a 2.np objektu budou odvětrány v podtlaku dle potřeby stěnovými ventilátory. Výfuk vzduchu je proveden společným kruhovým potrubím nad střechu přes těsnou přetlakovou klapku - součást ventilátoru. Na jednu koupelnu je odsáváno min 90 m3/hod vzduchu, na jednu kuchyňku min 120 m3/hod vzduchu. Přívod vzduchu do koupelen a WC je navržen pomocí stěnových požárních uzávěrů, jenž budou instalovány do dělící příčky mezi pokoj a chodbu nade dveřmi v úrovni sp. hrany +2,200m. Ovládání ventilátorů bude zajištěno přes časový spínač spouštěný při vstupu do větraného prostoru a s doběhem po zhasnutí. Odvodní potrubí z jednotlivých koupelen a WC bude spojeno do společného výfuku, jenž vede nad střechu. Jednotlivé stoupačky budou odvodněny (dod. ZT). Distribuce odvodu vzduchu je navržena spiro potrubím. Potrubí nad úrovní střechy bude zakončeno protidešťovou stříškou TECHNICKÉ UKAZATELE ZAŘÍZENÍ 1-ODVĚTRÁNÍ HYG.ZAŘÍZENÍ 1. Max. el. příkon 1125W/ 230V 2. Max. vzduchový výkon-odvod 2600 m3/h ZAŘÍZENÍ 2 KLIMATIZACE 2.NP PAVILONU B Jednotlivé pokoje v 2.NP pavilonu B budou opatřeny klimatizačním zařízením, jenž je navrženo v návaznosti na stávající elektrický systém VRF. Nové vnitřní jednotky VRF invertor pracují s chladivem R410A, budou instalovány v podstropním provedení v centrální dispozici pokojů v části I. A II. VRV systémy jsou klimatizační systémy s proměnným průtokem chladiva a s možností individuální volby nastavení požadovaných parametrů pro každou klimatizační jednotku. Jednotky budou napojeny na venkovní kondenzační jednotku, umístěnou vedle stávajícího zařízení na stavebním základu na upraveném terénu. Číslo přílohy 27/10-VZT-01 4

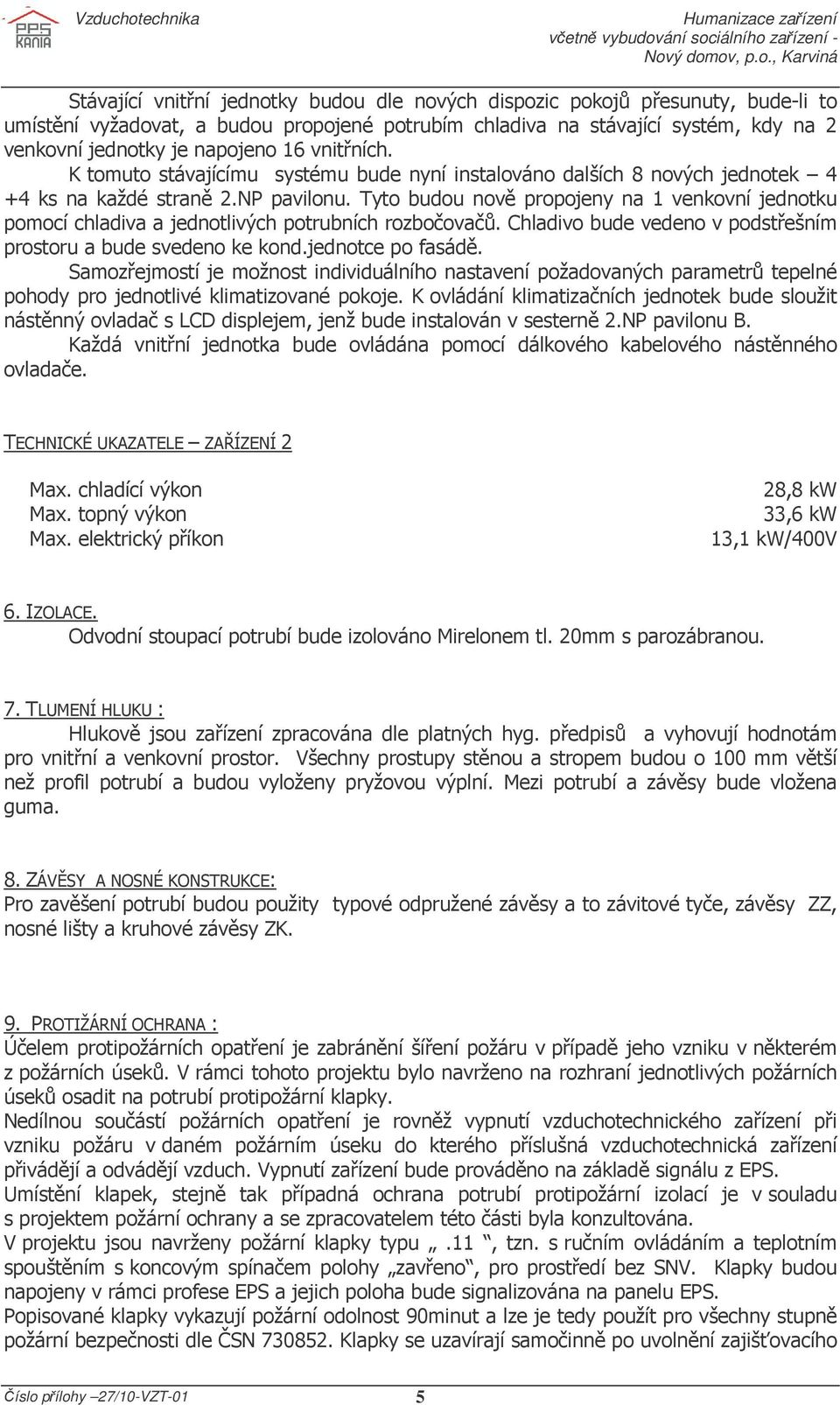

5 Stávající vnitřní jednotky budou dle nových dispozic pokojů přesunuty, bude-li to umístění vyžadovat, a budou propojené potrubím chladiva na stávající systém, kdy na 2 venkovní jednotky je napojeno 16 vnitřních. K tomuto stávajícímu systému bude nyní instalováno dalších 8 nových jednotek 4 +4 ks na každé straně 2.NP pavilonu. Tyto budou nově propojeny na 1 venkovní jednotku pomocí chladiva a jednotlivých potrubních rozbočovačů. Chladivo bude vedeno v podstřešním prostoru a bude svedeno ke kond.jednotce po fasádě. Samozřejmostí je možnost individuálního nastavení požadovaných parametrů tepelné pohody pro jednotlivé klimatizované pokoje. K ovládání klimatizačních jednotek bude sloužit nástěnný ovladač s LCD displejem, jenž bude instalován v sesterně 2.NP pavilonu B. Každá vnitřní jednotka bude ovládána pomocí dálkového kabelového nástěnného ovladače. TECHNICKÉ UKAZATELE ZAŘÍZENÍ 2 Max. chladící výkon Max. topný výkon Max. elektrický příkon 28,8 kw 33,6 kw 13,1 kw/400v 6. IZOLACE. Odvodní stoupací potrubí bude izolováno Mirelonem tl. 20mm s parozábranou. 7. TLUMENÍ HLUKU : Hlukově jsou zařízení zpracována dle platných hyg. předpisů a vyhovují hodnotám pro vnitřní a venkovní prostor. Všechny prostupy stěnou a stropem budou o 100 mm větší než profil potrubí a budou vyloženy pryžovou výplní. Mezi potrubí a závěsy bude vložena guma. 8. ZÁVĚSY A NOSNÉ KONSTRUKCE: Pro zavěšení potrubí budou použity typové odpružené závěsy a to závitové tyče, závěsy ZZ, nosné lišty a kruhové závěsy ZK. 9. PROTIŽÁRNÍ OCHRANA : Účelem protipožárních opatření je zabránění šíření požáru v případě jeho vzniku v některém z požárních úseků. V rámci tohoto projektu bylo navrženo na rozhraní jednotlivých požárních úseků osadit na potrubí protipožární klapky. Nedílnou součástí požárních opatření je rovněž vypnutí vzduchotechnického zařízení při vzniku požáru v daném požárním úseku do kterého příslušná vzduchotechnická zařízení přivádějí a odvádějí vzduch. Vypnutí zařízení bude prováděno na základě signálu z EPS. Umístění klapek, stejně tak případná ochrana potrubí protipožární izolací je v souladu s projektem požární ochrany a se zpracovatelem této části byla konzultována. V projektu jsou navrženy požární klapky typu.11, tzn. s ručním ovládáním a teplotním spouštěním s koncovým spínačem polohy zavřeno, pro prostředí bez SNV. Klapky budou napojeny v rámci profese EPS a jejich poloha bude signalizována na panelu EPS. Popisované klapky vykazují požární odolnost 90minut a lze je tedy použít pro všechny stupně požární bezpečnosti dle ČSN Klapky se uzavírají samočinně po uvolnění zajišťovacího Číslo přílohy 27/10-VZT-01 5

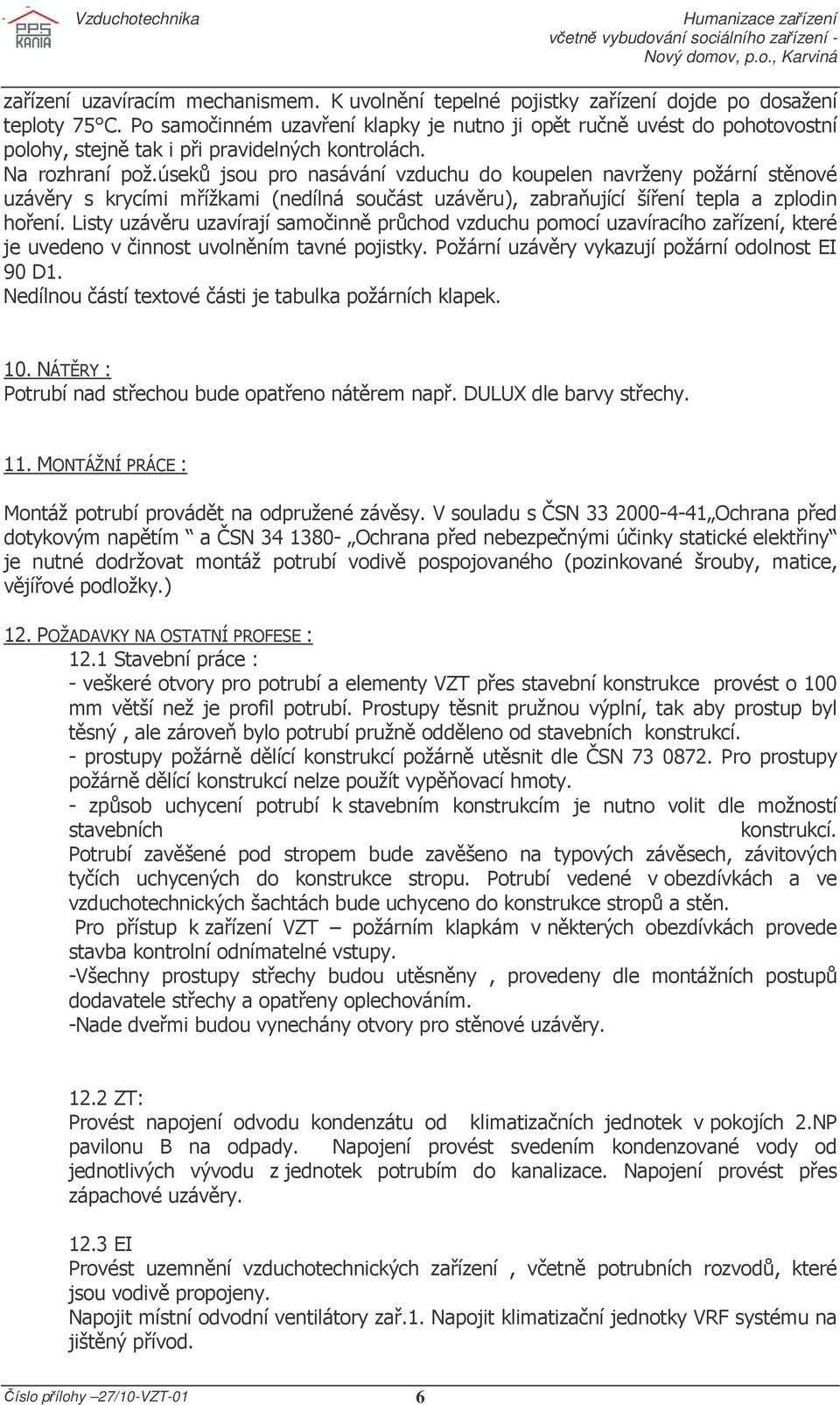

6 zařízení uzavíracím mechanismem. K uvolnění tepelné pojistky zařízení dojde po dosažení teploty 75 C. Po samočinném uzavření klapky je nutno ji opět ručně uvést do pohotovostní polohy, stejně tak i při pravidelných kontrolách. Na rozhraní pož.úseků jsou pro nasávání vzduchu do koupelen navrženy požární stěnové uzávěry s krycími mřížkami (nedílná součást uzávěru), zabraňující šíření tepla a zplodin hoření. Listy uzávěru uzavírají samočinně průchod vzduchu pomocí uzavíracího zařízení, které je uvedeno v činnost uvolněním tavné pojistky. Požární uzávěry vykazují požární odolnost EI 90 D1. Nedílnou částí textové části je tabulka požárních klapek. 10. NÁTĚRY : Potrubí nad střechou bude opatřeno nátěrem např. DULUX dle barvy střechy. 11. MONTÁŽNÍ PRÁCE : Montáž potrubí provádět na odpružené závěsy. V souladu s ČSN Ochrana před dotykovým napětím a ČSN Ochrana před nebezpečnými účinky statické elektřiny je nutné dodržovat montáž potrubí vodivě pospojovaného (pozinkované šrouby, matice, vějířové podložky.) 12. POŽADAVKY NA OSTATNÍ PROFESE : 12.1 Stavební práce : - veškeré otvory pro potrubí a elementy VZT přes stavební konstrukce provést o 100 mm větší než je profil potrubí. Prostupy těsnit pružnou výplní, tak aby prostup byl těsný, ale zároveň bylo potrubí pružně odděleno od stavebních konstrukcí. - prostupy požárně dělící konstrukcí požárně utěsnit dle ČSN Pro prostupy požárně dělící konstrukcí nelze použít vypěňovací hmoty. - způsob uchycení potrubí k stavebním konstrukcím je nutno volit dle možností stavebních konstrukcí. Potrubí zavěšené pod stropem bude zavěšeno na typových závěsech, závitových tyčích uchycených do konstrukce stropu. Potrubí vedené v obezdívkách a ve vzduchotechnických šachtách bude uchyceno do konstrukce stropů a stěn. Pro přístup k zařízení VZT požárním klapkám v některých obezdívkách provede stavba kontrolní odnímatelné vstupy. -Všechny prostupy střechy budou utěsněny, provedeny dle montážních postupů dodavatele střechy a opatřeny oplechováním. -Nade dveřmi budou vynechány otvory pro stěnové uzávěry ZT: Provést napojení odvodu kondenzátu od klimatizačních jednotek v pokojích 2.NP pavilonu B na odpady. Napojení provést svedením kondenzované vody od jednotlivých vývodu z jednotek potrubím do kanalizace. Napojení provést přes zápachové uzávěry EI Provést uzemnění vzduchotechnických zařízení, včetně potrubních rozvodů, které jsou vodivě propojeny. Napojit místní odvodní ventilátory zař.1. Napojit klimatizační jednotky VRF systému na jištěný přívod. Číslo přílohy 27/10-VZT-01 6

7 Pokud tato dokumentace (z důvodu upřesnění a přiblížení technických parametrů, kvality projektovaných prvků a navrhovaných řešení) obsahuje požadavky nebo odkazy na obchodní firmy nebo názvy, technologie či specifická označení výrobků, jsou tyto odkazy, názvy a označení nezávazné a zadavatel v souladu s 48, odst. 6 zákona č. 40/2004 Sb., o veřejných zakázkách umožňuje použití i jiných, kvalitativně a technicky obdobných řešení. V Ostravě, Vypracovala: Ing. R. Kubanková Číslo přílohy 27/10-VZT-01 7

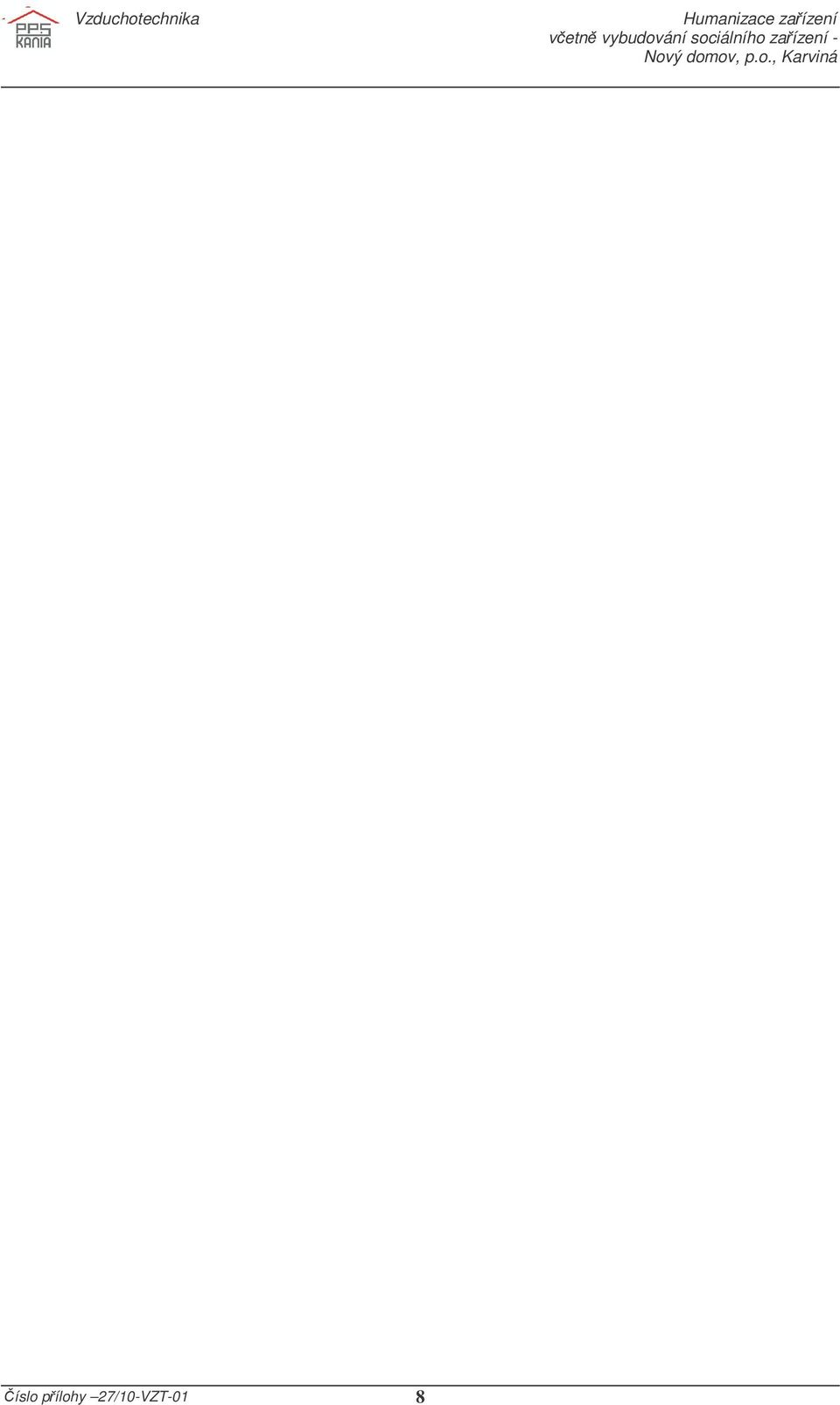

8 Číslo přílohy 27/10-VZT-01 8
