CIHELNÝ SYSTÉM PROFIBLOK

Rozměr: px
Začít zobrazení ze stránky:

Download "CIHELNÝ SYSTÉM PROFIBLOK"

Transkript

1 CIHELNÝ SYSTÉM PROFIBLOK infolinka:

2 440 / BRUS 400 / BRUS 365 / BRUS 300 / BRUS 240 / BRUS 65 / BRUS 80 / BRUS 115 / BRUS 175 / BRUS KMB PŘÍČKOVKA 290 KMB VĚNCOVKA 175 KMB VĚNCOVKA 240 KMB VĚNCOVKA 300 KMB VĚNCOVKA 365 KMB PŘEKLAD 70/238 KMB PŘEKLAD 115/71 KMB KERAMICKÝ STROPNÍ NOSNÍK MIAKO SKLADBA PŘEKLADŮ KMB MIAKO 15/62,5 KMB HURDIS 1 KMB MIAKO 23/50 KMB MIAKO KMB TRATIVODKA 19/62,5 2 CIHELNÝ SYSTÉM PROFIBLOK KMB HURDIS 2

3 OBSAH KMB Profiblok KMB Profiblok 440 BRUS...5 KMB Profiblok KMB Profiblok 400 BRUS...7 KMB Profiblok KMB Profiblok 365 BRUS...9 KMB Profiblok KMB Profiblok 300 BRUS...11 KMB Profiblok KMB Profiblok 240 BRUS...13 KMB Profiblok KMB Profiblok 175 BRUS...15 KMB Profiblok KMB Profiblok 115 BRUS...17 KMB Profiblok KMB Profiblok 80 BRUS...19 KMB Profiblok Stropní deska KMB Hurdis...21 Stropní vložka KMB Miako...22 Keramické stropy KMB Miako...23 KMB Věncovka...27 Hmotnosti a balení výrobků Profiblok...28 Dávkovače na lepidlo...29 Obchodní síť...31

4 440 Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 440 nebroušené jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 440 mm. Ke zdění těchto cihel se doporučuje pro obvodové stěny malta PROFIMIX TM 501 pro tepelněizolační spáry. Pro zdění stěn bez tepelněizolačních požadavků a pro vnitřní stěny se doporučuje malta PROFI- MIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 720 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 18,5 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8/6 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 obsah aktivních rozpustných solí NPD (SO) tloušťka (bez omítek) (mm) 440 spotřeba základních cihel (ks/m²) 16 (ks/m³) 36,4 spotřeba zakládací malty (kg/bm) 8,32 spotřeba malty (kg/m²) 51,04 (kg/m³) 116,12 cca 1,3 hod/m² cca 2,96 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 440 w Objemová rovnovážná vlhkost TI malta 1 Obyčejná malta 2 U R λ U R λ Zdivo na maltu (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,26 3,73 0,117 0,33 3 0,146 Bez omítky 0,75 0,27 3,59 0,122 0,34 2,89 0,152 S omítkou TI 3) 0,75 0,25 3,88 0,113 0,31 3,18 0,138 1) Zdivo na tepelně izolační maltu PROFIMIX TM 501 2) Zdivo na obyčejnou maltu PROFIMIX ZM 901 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 440 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 4 CIHELNÝ SYSTÉM PROFIBLOK

5 440 BRUS Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 440 BRUS jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 440 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911 nebo lepidlo na žebra PROFIMIX ZM 912. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 710 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 19,5 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8/6 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 obsah aktivních rozpustných solí NPD (SO) rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch (mm) max. 1,0 tloušťka (bez omítek) (mm) 440 spotřeba základních cihel (ks/m²) 16 (ks/m³) 36,4 spotřeba zakládací malty (kg/bm) 8,32 spotřeba lepidla celoplošně (kg/m²) 5,1 (kg/m³) 11,61 spotřeba lepidla na žebra (kg/m²) 5,98 (kg/m³) 13,61 cca 1,3 hod/m² cca 2,96 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 440 BRUS w Objemová rovnovážná vlhkost Celoplošné lepidlo 1 Lepidlo na žebra 2 U R λ U R λ Zdivo na lepidlo (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,27 3,58 0,122 0,27 3,58 3,58 Bez omítky 0,75 0,29 3,44 0,127 0,29 3,44 3,44 S omítkou TI 3) 0,75 0,26 3,73 0,117 0,26 3,73 3,73 1) Lepidlo na celoplošnou spáru PROFIMIX ZM 911 2) Lepidlo na žebra PROFIMIX ZM 912 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 440 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel 440 BRUS 60 ks/pal hmotnost palety 440 BRUS 1195 kg CIHELNÝ SYSTÉM PROFIBLOK 5

6 400 Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 400 nebroušené jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 400 mm. Ke zdění těchto cihel se doporučuje pro obvodové stěny malta PROFIMIX TM 501 pro tepelněizolační spáry. Pro zdění stěn bez tepelněizolačních požadavků a pro vnitřní stěny se doporučuje malta PROFI- MIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 720 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 17,0 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8/6 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 obsah aktivních rozpustných solí NPD (SO) tloušťka (bez omítek) (mm) 400 spotřeba základních cihel (ks/m²) 16 (ks/m³) 36,4 spotřeba zakládací malty (kg/bm) 7,56 spotřeba malty (kg/m²) 46,4 (kg/m³) 116 cca 1,3 hod/m² cca 2,96 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 400 w Objemová rovnovážná vlhkost TI malta 1 Obyčejná malta 2 U R λ U R λ Zdivo na maltu (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,33 2,99 0,133 0,39 2,52 0,158 Bez omítky 0,75 0,34 2,87 0,139 0,41 2,43 0,164 S omítkou TI 3) 0,75 0,31 3,16 0,126 0,36 2,72 0,147 1) Zdivo na tepelně izolační maltu PROFIMIX TM 501 2) Zdivo na obyčejnou maltu PROFIMIX ZM 901 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 440 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 6 CIHELNÝ SYSTÉM PROFIBLOK

7 400 BRUS Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 400 BRUS jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 400 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911 nebo lepidlo na žebra PROFIMIX ZM 912. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 710 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 18,0 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8/6 NPD (F0) měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 obsah aktivních rozpustných solí NPD (SO) rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch (mm) max. 1,0 tloušťka (bez omítek) (mm) 400 spotřeba základních cihel (ks/m²) 16 (ks/m³) 36,4 spotřeba zakládací malty (kg/bm) 7,56 spotřeba lepidla celoplošně (kg/m²) 4,64 (kg/m³) 11,6 spotřeba lepidla na žebra (kg/m²) 5,44 (kg/m³) 13,6 cca 1,3 hod/m² cca 2,96 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 400 BRUS w Objemová rovnovážná vlhkost Celoplošné lepidlo 1 Lepidlo na žebra 2 U R λ U R λ Zdivo na lepidlo (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,33 2,95 0,135 0,33 2,95 0,135 Bez omítky 0,75 0,35 2,84 0,14 0,35 2,84 0,14 S omítkou TI 3) 0,75 0,31 3,13 0,127 0,31 3,13 0,127 1) Lepidlo na celoplošnou spáru PROFIMIX ZM 911 2) Lepidlo na žebra PROFIMIX ZM 912 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 440 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg CIHELNÝ SYSTÉM PROFIBLOK 7

8 365 Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 365 nebroušené jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 365 mm. Ke zdění těchto cihel se doporučuje pro obvodové stěny malta PROFIMIX TM 501 pro tepelněizolační spáry. Pro zdění stěn bez tepelněizolačních požadavků a pro vnitřní stěny se doporučuje malta PROFI- MIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 770 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 17,0 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 tloušťka (bez omítek) (mm) 365 spotřeba základních cihel (ks/m²) 16 (ks/m³) 44 spotřeba zakládací malty (kg/bm) 6,9 spotřeba malty (kg/m²) 42,34 (kg/m³) 115,91 cca 1,11 hod/m² cca 3,04 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 365 w Objemová rovnovážná vlhkost TI malta 1 Obyčejná malta 2 U R λ U R λ Zdivo na maltu (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,38 2,57 0,142 0,45 2,19 0,166 Bez omítky 0,75 0,4 2,47 0,147 0,47 2,11 0,172 S omítkou TI 3) 0,75 0,36 2,76 0,132 0,41 2,4 0,152 1) Zdivo na tepelně izolační maltu PROFIMIX TM 501 2) Zdivo na obyčejnou maltu PROFIMIX ZM 901 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 365 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 8 CIHELNÝ SYSTÉM PROFIBLOK

9 365 BRUS Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 365 BRUS jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 365 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911 nebo lepidlo na žebra PROFIMIX ZM 912. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 790 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 18,1 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch (mm) max. 1,0 tloušťka (bez omítek) (mm) 365 spotřeba základních cihel (ks/m²) 16 (ks/m³) 44 spotřeba zakládací malty (kg/bm) 6,9 spotřeba lepidla - celoplošně (kg/m²) 4,23 (kg/m³) 11,59 spotřeba lepidla - na žebra (kg/m²) 4,96 (kg/m³) 13,59 cca 0,82 hod/m² cca 2,25 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 365 BRUS w Objemová rovnovážná vlhkost Celoplošné lepidlo 1 Lepidlo na žebra 2 U R λ U R λ Zdivo na lepidlo (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,39 2,53 0,144 0,39 2,53 0,144 Bez omítky 0,75 0,4 2,44 0,149 0,4 2,44 0,149 S omítkou TI 3) 0,75 0,36 2,73 0,133 0,36 2,73 0,133 1) Lepidlo na celoplošnou spáru PROFIMIX ZM 911 2) Lepidlo na žebra PROFIMIX ZM 912 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 365 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel 365 BRUS 72 ks/pal hmotnost palety 365 BRUS 1328 kg CIHELNÝ SYSTÉM PROFIBLOK 9

10 300 Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 300 nebroušené jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 300 mm. Ke zdění těchto cihel se doporučuje pro obvodové stěny malta PROFIMIX TM 501 pro tepelněizolační spáry. Pro zdění stěn bez tepelněizolačních požadavků a pro vnitřní stěny se doporučuje malta PROFI- MIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 770 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 13,7 pevnost v tlaku kategorie I. (N/mm 2 ) 15/10 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 tloušťka (bez omítek) (mm) 300 spotřeba základních cihel (ks/m²) 16 (ks/m³) 53,3 spotřeba zakládací malty (kg/bm) 5,67 spotřeba malty (kg/m²) 34,8 (kg/m³) 115,93 cca 0,91 hod/m² cca 3,05 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 300 w Objemová rovnovážná vlhkost TI malta 1 Obyčejná malta 2 U R λ U R λ Zdivo na maltu (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,55 1,81 0,165 0,63 1,58 0,189 Bez omítky 0,75 0,57 1,74 0,172 0,65 1,52 0,197 S omítkou TI 3) 0,75 0,49 2,03 0,147 0,55 1,81 0,165 1) Zdivo na tepelně izolační maltu PROFIMIX TM 501 2) Zdivo na obyčejnou maltu PROFIMIX ZM 901 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 300 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 10 CIHELNÝ SYSTÉM PROFIBLOK

11 300 BRUS Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 300 BRUS jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 300 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911 nebo lepidlo na žebra PROFIMIX ZM 912. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 760 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 14,2 pevnost v tlaku kategorie I. (N/mm 2 ) 15/10 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch (mm) max. 1,0 tloušťka (bez omítek) (mm) 300 spotřeba základních cihel (ks/m²) 16 (ks/m³) 53,3 spotřeba zakládací malty (kg/bm) 5,67 spotřeba lepidla - celoplošně (kg/m²) 3,48 (kg/m³) 11,59 spotřeba lepidla - na žebra (kg/m²) 4,08 (kg/m³) 13,59 cca 0,7 hod/m² cca 2,35 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 300 BRUS w Objemová rovnovážná vlhkost Celoplošné lepidlo 1 Lepidlo na žebra 2 U R λ U R λ Zdivo na lepidlo (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,56 1,78 0,168 0,56 1,78 0,168 Bez omítky 0,75 0,58 1,71 0,175 0,58 1,71 0,175 S omítkou TI 3) 0,75 0,5 2 0,15 0,5 2 0,15 1) Lepidlo na celoplošnou spáru PROFIMIX ZM 911 2) Lepidlo na žebra PROFIMIX ZM 912 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/ + JM 301 vnější: PROFIMIX OM TO 502/30 mm/ + JM 302 Cihly 300 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel 300 BRUS 96 ks/pal hmotnost palety 300 BRUS 1388 kg CIHELNÝ SYSTÉM PROFIBLOK 11

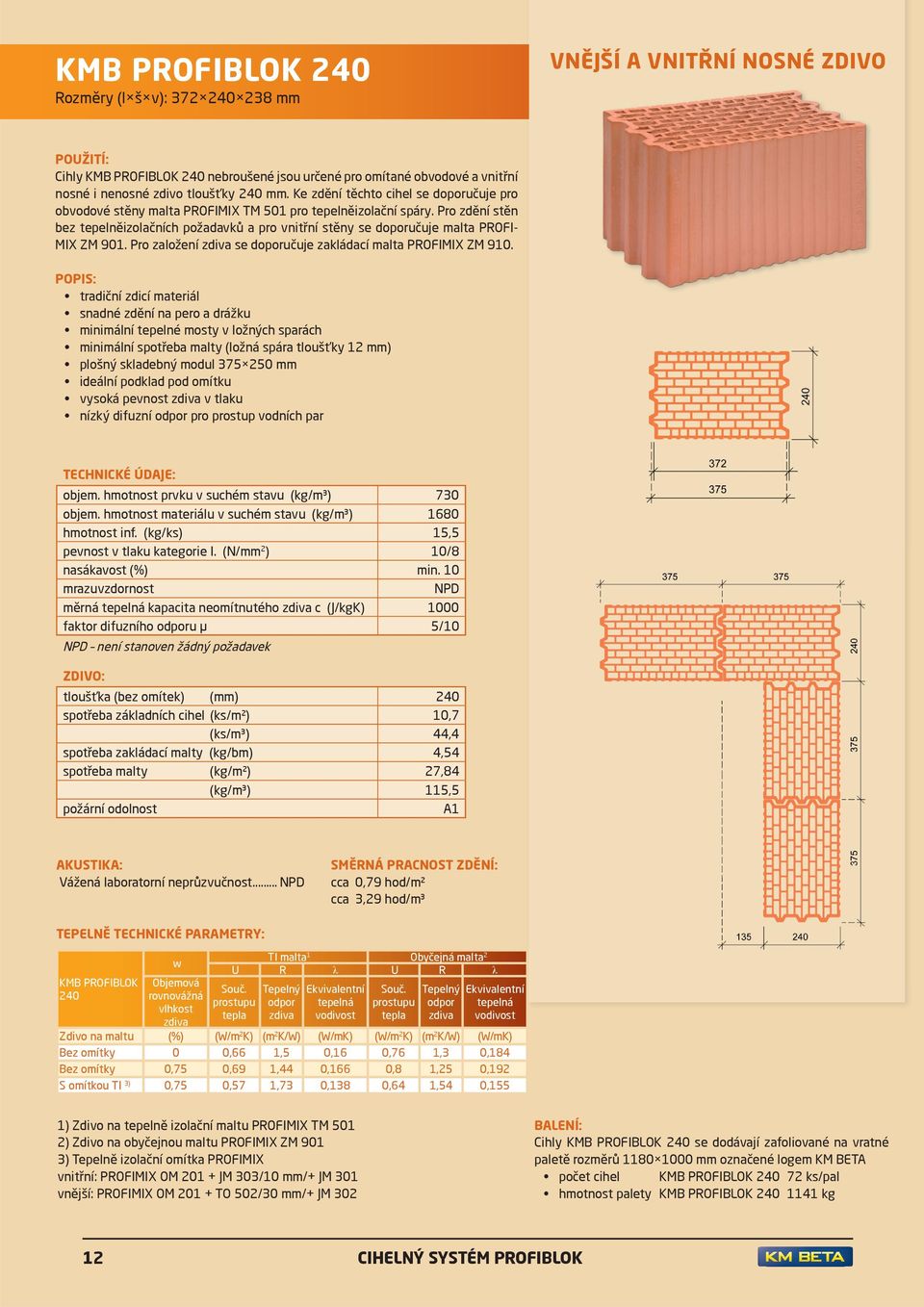

12 240 Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 240 nebroušené jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 240 mm. Ke zdění těchto cihel se doporučuje pro obvodové stěny malta PROFIMIX TM 501 pro tepelněizolační spáry. Pro zdění stěn bez tepelněizolačních požadavků a pro vnitřní stěny se doporučuje malta PROFI- MIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 730 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 15,5 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 tloušťka (bez omítek) (mm) 240 spotřeba základních cihel (ks/m²) 10,7 (ks/m³) 44,4 spotřeba zakládací malty (kg/bm) 4,54 spotřeba malty (kg/m²) 27,84 (kg/m³) 115,5 cca 0,79 hod/m² cca 3,29 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 240 w Objemová rovnovážná vlhkost TI malta 1 Obyčejná malta 2 U R λ U R λ Zdivo na maltu (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,66 1,5 0,16 0,76 1,3 0,184 Bez omítky 0,75 0,69 1,44 0,166 0,8 1,25 0,192 S omítkou TI 3) 0,75 0,57 1,73 0,138 0,64 1,54 0,155 1) Zdivo na tepelně izolační maltu PROFIMIX TM 501 2) Zdivo na obyčejnou maltu PROFIMIX ZM 901 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 240 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 12 CIHELNÝ SYSTÉM PROFIBLOK

13 240 BRUS Rozměry (l š v): mm VNĚJŠÍ A VNITŘNÍ NOSNÉ ZDIVO Cihly 240 BRUS jsou určené pro omítané obvodové a vnitřní nosné i nenosné zdivo tloušťky 240 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911 nebo lepidlo na žebra PROFIMIX ZM 912. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální tepelné mosty v ložných sparách minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku nízký difuzní pro prostup vodních par objem. hmotnost prvku v suchém stavu (kg/m³) 740 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 16,5 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch (mm) max. 1,0 tloušťka (bez omítek) (mm) 240 spotřeba základních cihel (ks/m²) 10,7 (ks/m³) 44,4 spotřeba zakládací malty (kg/bm) 4,54 spotřeba lepidla - celoplošně (kg/m²) 2,78 (kg/m³) 11,55 spotřeba lepidla - na žebra (kg/m²) 3,26 (kg/m³) 13,54 cca 0,58 hod/m² cca 2,4 hod/m³ TEPELNĚ TECHNICKÉ PARAMETRY: 240 BRUS w Objemová rovnovážná vlhkost Celoplošné lepidlo Lepidlo na žebra U R λ U R λ Zdivo na lepidlo (%) (W/m 2 K) (m 2 K/W) (W/mK) (W/m 2 K) (m 2 K/W) (W/mK) Bez omítky 0 0,68 1,47 3 0,68 1,47 0,163 Bez omítky 0,75 0,70 1,41 0,170 0,70 1,41 0,170 S omítkou TI 3) 0,75 0,58 1,7 0,141 0,58 1,7 0,141 1) Lepidlo na celoplošnou spáru PROFIMIX ZM 911 2) Lepidlo na žebra PROFIMIX ZM 912 3) Tepelně izolační omítka PROFIMIX vnitřní: PROFIMIX OM JM 303/10 mm/+ JM 301 vnější: PROFIMIX OM TO 502/30 mm/+ JM 302 Cihly 240 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg CIHELNÝ SYSTÉM PROFIBLOK 13

14 175 Rozměry (l š v): mm PŘÍČKOVÉ ZDIVO Cihly 175 nebroušené jsou určené pro omítané jednovrstvé nenosné zdivo tloušťky 175 mm. Ke zdění těchto cihel se doporučuje malta PROFIMIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku objem. hmotnost prvku v suchém stavu (kg/m³) 830 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 18,0 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 tloušťka (bez omítek) (mm) 175 spotřeba základních cihel (ks/m²) 10,7 (ks/m³) 61 spotřeba zakládací malty (kg/bm) 3,31 spotřeba malty (kg/m²) 20,3 (kg/m³) 115,96 cca 0,68 hod/m² cca 3,91 hod/m³ Cihly 175 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 14 CIHELNÝ SYSTÉM PROFIBLOK

15 175 BRUS Rozměry (l š v): mm PŘÍČKOVÉ ZDIVO Cihly 175 BRUS jsou určené pro omítané jednovrstvé nenosné zdivo tloušťky 175 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911 nebo lepidlo na žebra PROFIMIX ZM 912. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku objem. hmotnost prvku v suchém stavu (kg/m³) 830 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 18,5 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8 NPD (F0) měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ (mm) 5/10 rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch max. 1,0 tloušťka (bez omítek) (mm) 175 spotřeba základních cihel (ks/m²) 8 (ks/m³) 45,6 spotřeba zakládací malty (kg/bm) 3,31 spotřeba lepidla - celoplošně (kg/m²) 2,03 (kg/m³) 11,6 spotřeba lepidla - na žebra (kg/m²) 2,38 (kg/m³) 13,6 cca 0,68 hod/m² cca 3,91 hod/m³ Cihly 175 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel 175 BRUS 72 ks/pal hmotnost palety 175 BRUS 1357 kg CIHELNÝ SYSTÉM PROFIBLOK 15

16 115 Rozměry (l š v): mm PŘÍČKOVÉ ZDIVO Cihly 115 nebroušené jsou určené pro omítané jednovrstvé nenosné zdivo tloušťky 115 mm. Ke zdění těchto cihel se doporučuje malta PROFI- MIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku objem. hmotnost prvku v suchém stavu (kg/m³) 830 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 11,8 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8/6 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 tloušťka (bez omítek) (mm) 115 spotřeba základních cihel (ks/m²) 8 (ks/m³) 69,6 spotřeba zakládací malty (kg/bm) 2,17 spotřeba malty (kg/m²) 13,34 (kg/m³) 116,1 cca 0,47 hod/m² cca 4,1 hod/m³ Cihly 115 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 16 CIHELNÝ SYSTÉM PROFIBLOK

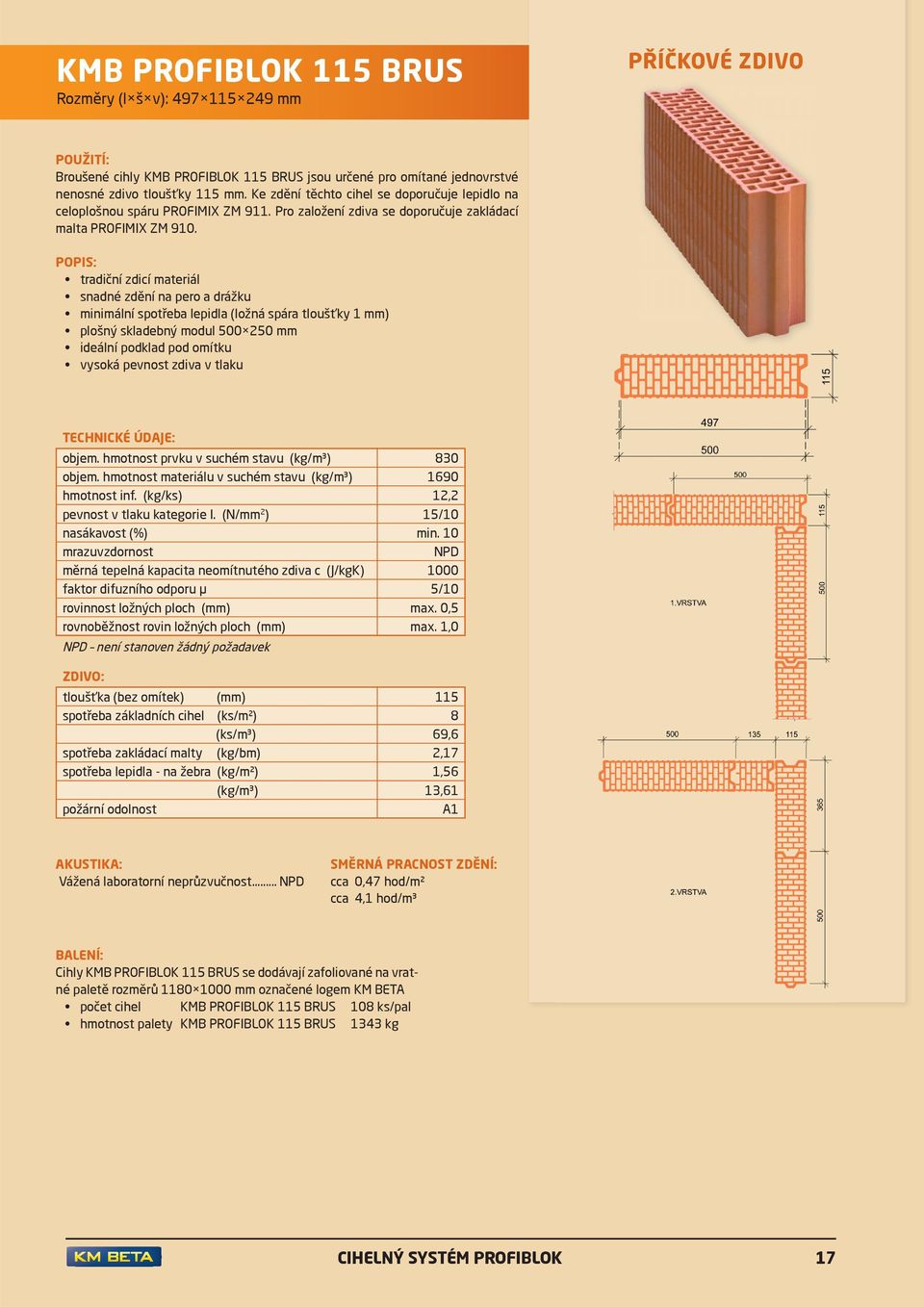

17 115 BRUS Rozměry (l š v): mm PŘÍČKOVÉ ZDIVO Broušené cihly 115 BRUS jsou určené pro omítané jednovrstvé nenosné zdivo tloušťky 115 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku objem. hmotnost prvku v suchém stavu (kg/m³) 830 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 12,2 pevnost v tlaku kategorie I. (N/mm 2 ) 15/10 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch (mm) max. 1,0 tloušťka (bez omítek) (mm) 115 spotřeba základních cihel (ks/m²) 8 (ks/m³) 69,6 spotřeba zakládací malty (kg/bm) 2,17 spotřeba lepidla - na žebra (kg/m²) 1,56 (kg/m³) 13,61 cca 0,47 hod/m² cca 4,1 hod/m³ Cihly 115 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel 115 BRUS 108 ks/pal hmotnost palety 115 BRUS 1343 kg CIHELNÝ SYSTÉM PROFIBLOK 17

18 80 Rozměry (l š v): mm PŘÍČKOVÉ ZDIVO Cihly 80 nebroušené jsou určené pro omítané jednovrstvé nenosné zdivo tloušťky 80 mm. Ke zdění těchto cihel se doporučuje malta PROFIMIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku objem. hmotnost prvku v suchém stavu (kg/m³) 990 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 9,5 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ (mm) 5/10 tloušťka (bez omítek) (mm) 80 spotřeba základních cihel (ks/m²) 8 (ks/m³) 100 spotřeba zakládací malty (kg/bm) 1,51 spotřeba malty (kg/m²) 9,28 (kg/m³) 116,0 cca 0,43 hod/m² cca 5,4 hod/m³ Cihly 80 se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 18 CIHELNÝ SYSTÉM PROFIBLOK

19 80 BRUS Rozměry (l š v): mm PŘÍČKOVÉ ZDIVO Cihly 80 BRUS jsou určené pro omítané jednovrstvé nenosné zdivo tloušťky 80 mm. Ke zdění těchto cihel se doporučuje lepidlo na celoplošnou spáru PROFIMIX ZM 911. Pro založení se doporučuje zakládací malta PROFI- MIX ZM 910. minimální spotřeba lepidla (ložná spára tloušťky 1 mm) plošný skladebný modul mm vysoká pevnost v tlaku objem. hmotnost prvku v suchém stavu (kg/m³) 990 objem. hmotnost materiálu v suchém stavu (kg/m³) 1690 hmotnost inf. (kg/ks) 9,9 pevnost v tlaku kategorie I. (N/mm 2 ) 10 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 rovinnost ložných ploch (mm) max. 0,5 rovnoběžnost rovin ložných ploch (mm) max. 1,0 tloušťka (bez omítek) (mm) 80 spotřeba základních cihel (ks/m²) 8 (ks/m³) 100 spotřeba zakládací malty (kg/bm) 1,51 spotřeba lepidla - na žebra (kg/m²) 1,09 (kg/m³) 13,6 cca 0,43 hod/m² cca 5,4 hod/m³ Cihly 80 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel 80 BRUS 140 ks/pal hmotnost palety 80 BRUS 1411 kg CIHELNÝ SYSTÉM PROFIBLOK 19

20 65 Rozměry (l š v): mm PŘÍČKOVÉ ZDIVO Cihly 65 neborušené jsou určené pro omítané jednovrstvé nenosné zdivo tloušťky 65 mm. Ke zdění těchto cihel se doporučuje malta PROFIMIX ZM 901. Pro založení se doporučuje zakládací malta PROFIMIX ZM 910. minimální spotřeba malty (ložná spára tloušťky 12 mm) plošný skladebný modul mm vysoká pevnost v tlaku objem. hmotnost prvku v suchém stavu (kg/m³) 890 objem. hmotnost materiálu v suchém stavu (kg/m³) 1680 hmotnost inf. (kg/ks) 7,2 pevnost v tlaku kategorie I. (N/mm 2 ) 10/8/6 NPD měrná kapacita neomítnutého c (J/kgK) 1000 faktor difuzního u μ 5/10 tloušťka (bez omítek) (mm) 65 spotřeba základních cihel (ks/m²) 8 (ks/m³) 123 spotřeba zakládací malty (kg/bm) 1,13 spotřeba malty (kg/m²) 7,54 (kg/m³) 117,8 cca 0,3 hod/m² cca 4,6 hod/m³ Cihly 65 BRUS se dodávají zafoliované na vratné paletě rozměrů mm označené logem KM BETA počet cihel ks/pal hmotnost palety kg 20 CIHELNÝ SYSTÉM PROFIBLOK

21 Stropní deska KMB HURDIS STROPNÍ DESKY Podélně děrované cihelné tvarovky HURDIS 1 a HURDIS 2 jsou tradiční stropní desky používané v polomontovaných stropních konstrukcích. Stropní deska HURDIS 1 s rovným čelem se požívá ve stropních konstrukcích, kde nosným prvkem je ocelový I nosník. Stropní deska HURDIS 2 se šikmým čelem se osazuje na keramické stropní nosníky a tvoří tak celokeramický podhled. Únosnost stropních konstrukcí je navržena pro rodinné a bytové domy, kancelářské a občanské stavby. dlouholetá tradice - jediný ryze český výrobce vysoká kvalita délková variabilita vysoká únosnost ideální podklad pro omítku snadná manipulace a rychlá montáž dle montážního postupu KMB HURDIS 1 - rovné čelo KMB HURDIS 2 - šikmé čelo Rozměry l š v (mm) Hmotnost inf. (kg/ks) 14,0 13,7 Počet cihel (ks/paleta) Hmotnost palety (kg) Použití: KMB Hurdis 1 KMB HURDIS 1 rovné čelo KMB HURDIS 2 šikmé čelo KMB Hurdis 2 CIHELNÝ SYSTÉM PROFIBLOK 21

22 Stropní vložka KMB MIAKO STROPNÍ VLOŽKY Keramické stropy KMB MIAKO se požívají pro rodinné a bytové domy, hotely, penziony, školy, kanceláře a zdravotnická zařízení. Stropy se vyznačují vysokou variabilitou dle rozpětí a únosnosti a jednoduchou montáží. Strop plní svoji funkci až po zmonolitnění a po době, kdy zmonolitňující beton dosáhne normou stanovené pevnosti pro třídu betonu C20/25. Keramická stropní konstrukce KMB MIAKO je navržena podle ČSN EN :2009 Betonové prefabrikáty Stropní konstrukce z trámů a vložek Část 1: Trámy a podle ČSN EN :2006 Eurokód 2: Navrhování betonových konstrukcí Část 1-1-: Obecná pravidla a pravidla pro pozemní stavby. KMB MIAKO 15/62,5 19/62,5 23/50 Rozměry l š v (mm) Hmotnost inf. (kg/ks) 13 13,9 12,2 Počet cihel (ks/paleta) Hmotnost palety (kg) KMB MIAKO 15/62,5 KMB MIAKO 19/62,5 KMB MIAKO 23/50 Obr.1 Keramický stropní nosník s příhradovou výztuží Příčný řez nosníkem 22 CIHELNÝ SYSTÉM PROFIBLOK

23 KERAMICKÉ STROPY KMB MIAKO POUŽITÍ Keramické stropy KMB MIAKO se požívají pro rodinné a bytové domy, hotely, penziony, školy, kanceláře a zdravotnická zařízení. Stropy se vyznačují vysokou variabilitou dle rozpětí a únosnosti a jednoduchou montáží. Strop plní svoji funkci až po zmonolitnění a po době, kdy zmonolitňující beton dosáhne normou stanovené pevnosti pro třídu betonu C20/25. Keramická stropní konstrukce KMB MIAKO je navržena podle ČSN EN :2009 Betonové prefabrikáty Stropní konstrukce z trámů a vložek Část 1: Trámy a podle ČSN EN :2006 Eurokód 2: Navrhování betonových konstrukcí Část 1-1-:Obecná pravidla a pravidla pro pozemní stavby. KMB MIAKO 15/62,5 KMB MIAKO 19/62,5 KMB MIAKO 23/50 Obr.1 Keramický stropní nosník s příhradovou výztuží Příčný řez nosníkem CIHELNÝ SYSTÉM PROFIBLOK 23

24 Obr.2 Typy skladeb stropů TABULKA ÚNOSNOSTÍ STROPNÍCH KONSTRUKCÍ Beton monolitu: C 20/25 KMB MIAKO 15/62,5 KMB MIAKO 19/62,5 délka výška stropní konstrukce 210 mm výška stropní konstrukce 230 mm výška stropní konstrukce 250 mm výška stropní konstrukce 270 mm nosníku výška nadbetonávky 60 mm nutné výška nadbetonávky 40 mm nutné výška nadbetonávky 60 mm nutné výška nadbetonávky 80 mm nutné 625 mm 625 mm 625 mm 625 mm dl L q k q d dst a [mm] q k q d d st a [mm] q k q d dst a [mm] q k q d dst a [mm] [m] [m] [kn/m 2 ] [mm] [kn/m 2 ] [mm] [kn/m 2 ] [mm] [kn/m 2 ] [mm] 1,75 1,50 10,00 13, ,00 13, ,00 13, ,00 13, ,00 1,75 10,00 13, ,00 13, ,00 13, ,00 13, ,25 2,00 10,00 13, ,00 13, ,00 13, ,00 13, ,50 2,25 9,20 12, ,00 13, ,00 13, ,00 13, ,75 2,50 6,90 9, ,30 11, ,00 12, ,70 13, ,00 2,75 5,20 7, ,40 9, ,90 9, ,40 10, ,25 3,00 3,90 5, ,90 7, ,20 7, ,60 8, ,50 3,25 6,20 8, ,50 10, ,20 11, ,80 10, ,75 3,50 4,90 7, ,10 8, ,60 9, ,10 10, ,00 3,75 3,90 5, ,90 7, ,30 7, ,60 8, ,25 4,00 5,70 8, ,00 9, ,60 10, ,20 11, ,50 4,25 4,70 6, ,2 5,90 8, ,2 6,30 8, ,80 9, ,75 4,50 3,50 5, ,9 4,90 7, ,9 5,20 7, ,60 8, ,00 4,75 5,10 7, ,6 6,60 9, ,6 7,10 10, ,6 7,70 10, ,6 5,25 5,00 4,10 5, ,3 5,60 8, ,3 6,10 8, ,3 6,60 9, ,3 5,50 5,25 3,30 4, ,1 4,10 5, ,1 5,20 7, ,1 5,60 8, ,1 5,75 5,50 3,30 4, ,8 4,60 6, ,8 5,70 8, ,8 6,20 8, ,8 6,00 5,75 3,50 5, ,5 4,70 6, ,5 6,30 8, ,5 6,80 9, ,5 6,25 6,00 3,60 5, ,2 4,80 6, ,2 6,00 8, ,2 6,30 8, ,2 6,50 6,25 4,10 5, ,9 5,40 7, ,9 5,90 8, ,9 6,75 6,50 3,50 5, ,6 4,90 7, ,6 5,40 7, ,6 7,00 6,75 4,30 6, ,3 5,00 7, ,3 7,25 7,00 3,80 5, ,1 4,70 6, ,1 7,50 7,25 4,30 6, ,8 7,75 7,50 3,80 5, ,5 8,00 7,75 8,25 8,00 POSTUP MONTÁŽE Vlastní montáž stropu, montáž a demontáž podpěr musí provádět odborně způsobilý pracovník. 1. Stropní nosníky se ukládají na nosné vyrovnané zdivo, příp. železobetonový ztužující věnec. V případě ukládání na zdivo se doporučuje vložit v místě uložení stropní konstrukce (nosníků a věnce betonovaného zároveň se stropní konstrukcí) pruh asfaltového pásu, aby nedocházelo k zatékání do dutin zdicích bloků. Stropní nosníky se doporučuje osazovat na cementovou maltu tloušťky 10 mm.to je nutné zejména v případě, kdy nosníky nejsou osazovány na pruh asfaltového pásu. 2. Délka uložení nosníků na nosném zdivu musí být minimálně 125 mm. Je nutné se řídit viditelnou délkou vyčnívající příhradové výztuže. Nosníky se ukládají s roztečí 625 (500) mm. Pro zajištění požadované rozteče se po obou stranách každého pole osadí vždy po jedné vložce MIAKO. 3. Nosníky je nutné ihned po uložení na nosné zdivo podepřít symetricky vodorovnými dřevěnými hranoly se sloupky tak, aby vzdálenost mezi podpěrami nebo podpěrou a nosnou zdí byla maximálně mm - obr. 3. Je nutné provést vzepření nosníků, aby měly vzepětí uvedené v tabulce! Doporučujeme vzepřít nosníky o hodnotu 1/350-tiny světlého rozpětí nosníků i v případech, kdy vzepětí není požadováno. Obr.3 Schéma p nosníků 4. Podpěrné sloupky musí být řádně zavětrované a podložené dvěma klínky z důvodu snadné demontáže.vzdálenost podpěrných sloupků ve směru vodorovných hranolových p nesmí být větší než mm - obr. 4. Při zhotovování stropů současně ve více podlažích musí stát podpěrné sloupky svisle nad sebou. Únosnost podpěr /průřezy hranolů a sloupků/ musí být stanoveny statickým výpočtem. 5. Stropní vložky KMB MIAKO, u kterých je pro všechny typy stropních konstrukcí jednotná délka 250 mm, se kladou na sucho na osazené a podepřené nosníky, a to rovnoběžně s nosnou zdí postupně od jednoho konce ke druhému - obr. 5. Uložení vložek KMB MIAKO na nosném zdivu se doporučuje minimálně 25 mm, aby nedocházelo při betonáži k podtékání betonovou směsí. Obr.4 Schéma p nosníků

25 OSOVÁ VZDÁLENOST KMB MIAKO KMB MIAKO KMB MIAKO (mm) (mm) (ks/m 2 ) (ks/paleta) (mm) (m 3 /m 2 stropu ) 15/62, , ,078 19/62, ,4 40 0,063 19/62, , ,083 19/62, ,4 80 0,104 23/ , / ,101 KMB MIAKO 23/50,0 výška stropní konstrukce 270 mm výška stropní konstrukce 290 mm výška nadbetonávky 40 mm nutné výška nadbetonávky 60 mm 500 mm 500 mm q k q d dst a [mm] q k q d dst a nutné [mm] [kn/m 2 ] [mm] [kn/m 2 ] [mm] 10,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,00 13, ,50 11, ,00 12, ,00 13, ,00 13, ,00 13, ,00 13, ,50 11, ,10 12, ,00 13, ,00 13, ,90 13, ,00 13, ,50 11, ,10 12, ,00 13, ,6 10,00 13, ,60 13, ,3 9,70 13, ,40 11, ,1 9,00 12, ,1 9,10 12, ,8 9,70 13, ,8 8,60 12, ,5 9,20 12, ,5 8,00 11, ,2 8,60 12, ,2 7,50 10, ,9 8,00 11, ,9 6,90 9, ,6 7,50 10, ,6 6,00 8, ,3 7,00 9, ,3 5,30 7, ,1 6,60 9, ,1 5,00 7, ,8 6,20 8, ,8 4,40 6, ,5 5,80 8, ,5 3,90 5, ,2 5,30 7, ,2 4,70 6, ,9 q k q d d st a LEGENDA: charakteristická hodnota rovnoměrného spojitého zatížení bez vlastní tíhy, sestávající ze stálého zatížení a užitného. Užitné zatížení je uvažováno hodnotou 3,0 kn/m2. návrhová hodnota zatížení bez vlastní tíhy, sestávající ze stálého zatížení (γ F =1,3) a užitného (γ F =1,5) průměr výztuže KARI sítě vzdálenost příčné výztuže /rozměry oka KARI sítě/ POZNÁMKY: Vzepětí nosníků v hodnotě L/350 je doporučeno ve všech případech. V tabulce je uvedeno, kdy je nutné ho s ohledem na průhyb provést. Jeho hodnota je stanovena pro základní rozměr světlého rozpětí nosníků. Světlé rozpětí nosníků je v tabulce uvedeno v koordinačním rozměru. 6. Monolitická deska nad cihelnými tvarovkami tloušťky 40, 60 a 80 mm musí být celoplošně vyztužena svařovanou sítí KARI Ø 4 150/ Ø mm a musí být zakotvena za líc minimálně 150 mm v obou směrech - obr. 6. Délka přesahu jednotlivých sítí musí být minimálně 300 mm, tj. přes dvě oka. U stropů výšky: 210 mm (MIAKO 15/62,5), 230 mm (MIAKO 19/62,5) a délek nosníků 6000 mm 250, 270 mm (MIAKO 19/62,5) a délek nosníků 5750 mm 270, 290 mm (MIAKO 23/50) a délky nosníků 5250 mm Obr.5 Postup kladení stropních vložek KMB MIAKO Obr.6 Celoplošné vyztužení monolitické desky stropu KARI sítí

26 Obr.7 Celoplošné vyztužení monolitické stropní desky s přídavným nadpovým vyztužením KARI sítí musí být nadpové pruhy dovyztuženy přídatnou základní sítí KARI Ø 4 150/Ø mm, která musí být min. 150 mm za lícem py a min. 350 mm před jejím lícem - obr. 7. Nad středními pami je nutná šířka pruhu rovna šířce py a dvojnásobku 350 mm - obr S betonáží lze začít, až když jsou vložky KMB MIAKO uložené po celé délce nosníků. Dutiny u stropních vložek není nutné uzavírat proti zatékání betonu, délka zatékání je minimální. Při ukládání vložek, tak i při betonáži se musí používat manipulační pojezdová prkna, uložená na příhradové výztuži nosníků. Vstupovat přímo na vložky KMB MIAKO je zakázáno. POSTUP BETONÁŽE 8. Před betonáží se musí celá plocha stropu řádně navlhčit, aby nedocházelo k nadměrnému odsávání vody z betonu a byla zaručena dobrá přilnavost. Pro zmonolitnění stropu se musí použít beton třídy C 20/25 dostatečně měkké konzistence S3 podle ČSN EN Při betonáži je nutné současně betonovat jak nosná žebra, tak i ztužující věnec s betonovou vrstvou mm nad vložkami KMB MIAKO dle statického výpočtu. 9. Postup betonáže je v pruzích, ve směru nosníků. Pracovní spáru je možné provádět pouze mezi nosníky uprostřed stropních vložek. Pracovní spára nesmí procházet betonovým žebrem nad nosníky. Montážní přitížení k vlastní tíze stropu je omezené do 1,0 kn/m 2. Obr.8 Dodatečné vyztužení KARI sítí nad střední pou 10. Při betonáži je nutné zabránit místnímu hromadění betonu.stropní vložky KMB MIAKO se nesmí během montážního stavu jinak zatěžovat než betonovou zálivkou. 11. Po zhotovení stropu je nutné udržovat beton v dostatečně vlhkém stavu až do jeho řádného zatvrdnutí. Podpěry nosníků je možné odstranit, až když beton dosáhne normou stanovené pevnosti dané třídy betonu C20/25. Při odstraňování podpěr se postupuje vždy od horního podlaží ke spodnímu. 26 CIHELNÝ SYSTÉM PROFIBLOK

27 KMB Věncovka VĚNCOVKY KMB Věncovka , ,5 Věncovky se používají jako ztracené bednění železobetonových ztužujících věnců, průvlaků a překladů zhotovených na stavbě. Lze je použít i pro vyzdívání instalačních šachet. volitelná délka v modulu 240 mm jednotný cihelný podklad pro omítání /Profimix OM 201/ nebo kontaktní zateplovací systém / Profimix LM 710 / u obvodových stěn je možnost kombinace věncovek s tepelnou izolací pro zdění se doporučuje zdicí malta Profimix ZM 903 nebo tepelně izolační malta Profimix TM KMB Věncovka KMB věncovka rozměry l š v (mm) 240x175x x240x x300x x365x238 hmotnost inf. (kg/ks) 7,4 8,0 9,4 9,4 pevnost v tlaku (N/mm 2 ) spotřeba (ks/bm) balení (ks/paleta)* hmotnost palety (kg) třída reakce na oheň - nehořlavé R 90 DP1 * paleta 1200x800 mm KMB Věncovka ,5 300 KMB Věncovka , KMB Věncovka 175 KMB Věncovka 240 KMB Věncovka 300 KMB Věncovka 365 CIHELNÝ SYSTÉM PROFIBLOK 27

28 HMOTNOSTI A BALENÍ VÝROBKŮ PROFIBLOK Název výrobku Rozměry (mm) Hmotnost inf. (kg/ks) Počet (ks/paleta) Paleta (kg/ks) Hmotnost (kg/paleta) x440x238 18, BRUS 247x440x249 19, x400x238 17, BRUS 247x400x249 18, x365x238 17, BRUS 247x365x249 18, x300x238 13, BRUS 247x300x249 14, x240x238 15, BRUS 372x240x249 16, x175x238 18, BRUS 497x175x249 18, x115x238 11, BRUS 497x115x249 12, x80x238 9, BRUS 497x80x249 9, x65x238 7, KMB PŘÍČKOVKA x140x65 1, KMB MIAKO 15/62,5 250x525x150 13, KMB MIAKO 19/62,5 250x525x190 13, KMB MIAKO 23/50 250x400x230 12, KMB HURDIS 1 980x250x80 14, KMB HURDIS x250x80 13, KMB VĚNCOVKA x175x238 7, KMB VĚNCOVKA x240x238 8, KMB VĚNCOVKA x300x238 9, KMB VĚNCOVKA x365x238 9, KMB TRATIVODKA x65 1, KMB TRATIVODKA x80 1, KMB TRATIVODKA x100 2, KMB TRATIVODKA x160 4, KMB TRATIVODKA x200 6, CIHELNÝ SYSTÉM PROFIBLOK

29 Dávkovače na lepidlo Tenkovrstvé zdění - na žebra - pro nanášení této tenkovrstvé malty se používá tomu odpovídající nanášecí válec. Lepidlo pokrývá pouze jednotlivá žebra, bez dutin cihel. Je zakázáno používat malířský váleček jako náhradu za nanášecí válec lepidla (i celoplošného). Tenkovrstvé zdění - celoplošné lepidlo - tenkovrstvá malta, která pokrývá celou plochu ložné spáry (pokrývá jednotlivá žebra i dutiny cihel), se nanáší tomu určeným nanášecím válcem. Nelze ho ničím nahradit. Další urychlení a usnadnění práce představuje nový dávkovač na lepidlo KM BETA. Tato pomůcka je určena pro zdění z vápenopískových cihel KMB SENDWIX, které společnost KM Beta dodává. Díky dávkovači lze docílit nanesení rovnoměrné vrstvy lepidla v celé ploše, a tím pádem dokonalou přípravu spáry pro položení další řady zdicích prvků. V nabídce jsou 3 varianty dávkovačů pro tloušťky 115, 240 a 290 mm. Polyuretanové lepidlo na zdění GUN Polyuretanové lepidlo je lepicí, montážní a těsnicí polyuretanová hmota, vznikající napětím a vytvrzením kapalné akční směsi vlivem vzdušné vlhkosti. Je určený k lepení vnitřních příček a obvodového. Lepení interiérových příček, lepení obvodového. Možno použít na všechny stavební materiály, např. Profiblok. VÝHODY: Vynikající přilnavost Rychlá montáž nevytváří tepelné mosty odpadají práce spojené s mokrým procesem zdění CIHELNÝ SYSTÉM PROFIBLOK 29

30 POZNÁMKY Změny technických údajů vyhrazeny. Odkazy na způsob zabudování (zdění) jsou doporučením výrobce. Tyto poznatky vychází ze současného stavu použití našich výrobků ověřených v praxi. Vydáním těchto informačních listů ztrácejí všechny předchozí svou platnost. Vydání: CIHELNÝ SYSTÉM PROFIBLOK

31 TECHNICKÉ PORADENSTVÍ A PRODEJNÍ OBLASTI Oblastní ředitel pro regiony 11., 12., 13., 22., Aleš Dostál, tel.: , ales.dostal@kmbeta.cz 11. Praha tel.: region11@kmbeta.cz 12. Západní Čechy tel.: region12@kmbeta.cz 13. Jihozápadní Čechy tel.: region13@kmbeta.cz 22. Vysočina tel.: region22@kmbeta.cz 50. Jižní Čechy tel.: region50@kmbeta.cz Technické poradenství Vlastimil Sova tel.: vlasta.sova@kmbeta.cz Oblastní ředitel pro regiony 14., 15., 16., 21., 23. Miloslav Alinč, tel.: , miloslav.alinc@kmbeta.cz 14. Severozápadní Čechy tel.: region14@kmbeta.cz 15. Severní Čechy tel.: region15@kmbeta.cz 16. Severovýchodní Čechy tel.: region16@kmbeta.cz 21. Střední Čechy tel.: region21@kmbeta.cz 23. Východní Čechy tel.: region23@kmbeta.cz Oblastní ředitel pro regiony 24., 25., 26., 27., 28. Karel Stříbrný, tel.: , karel.stribrny@kmbeta.cz 24. Střední Morava tel.: region24@kmbeta.cz 25. Severovýchodní Morava tel.: region25@kmbeta.cz 26. Brno, Blansko tel.: region26@kmbeta.cz 27. Jihovýchodní Morava tel.: region27@kmbeta.cz 28. Jihozápadní Morava tel.: region28@kmbeta.cz Technické poradenství Ing. Martin Urbanec tel.: martin.urbanec@kmbeta.cz Ladislav Blahušek - Profimix, Sendwix tel.: , blahusek@kmbeta.cz Jiří Foltýn tel.: jiri.foltyn@kmbeta.cz BEZPLATNÝ SERVIS ZÁKAZNÍKŮM Výpočet potřeby zdicích prvků SENDWIX, PROFIBLOK, PROFIMIX Miroslav Foltýn tel.: miroslav.foltyn@kmbeta.cz Výpočet potřeby střešní krytiny a doplňků Jan Klepáč tel.: bsk@kmbeta.cz

32 Centrální příjem objednávek: tel.: fax: , Provozní doba: hod KM Beta a.s. Dolní Valy 4, Hodonín Dispečer dopravy: tel.: Provozní doba: hod Expedice KM Beta a.s. Bzenec-Přívoz Expedice PROFIMIX Expedice betonové střešní krytiny a vápenopískových zdicích prvků SENDWIX Bzenec-Přívoz tel.: fax: expedicebzenec@kmbeta.cz Provozní doba: hod Expedice KM Beta a.s. Kyjov Expedice betonové střešní krytiny Jiráskova 630, Kyjov tel.: , fax: odbytkyjov@kmbeta.cz Provozní doba: hod Expedice KM Beta a.s. Hodonín Expedice zdicího systému PROFIBLOK Cihelna Hodonín s.r.o. Brněnská 59/A, Hodonín tel.: , fax: , odbythodonin@kmbeta.cz Provozní doba: hod Obchodní oddělení Hodonín Brněnská 59/A, Hodonín tel.: , fax: , kmbeta@kmbeta.cz Provozní doba: hod Vydáno 09/ infolinka:
