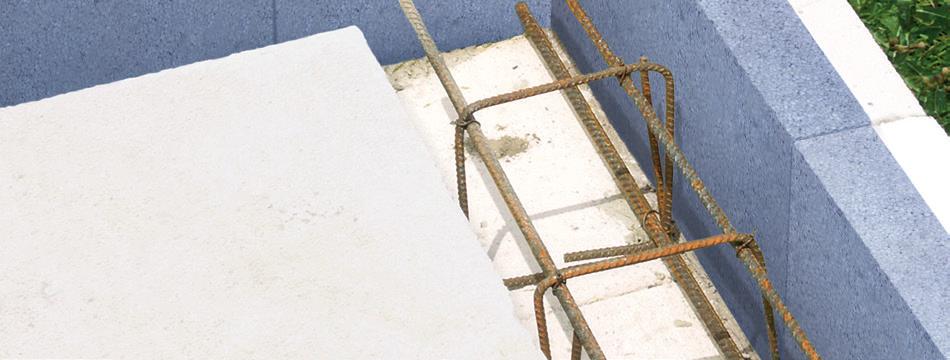

1 VĚNCOVÁ TVÁRNICE Optiální izolace věnce Snadná a rychlá ontáž Jednoduché ztracené bednění Nízká Snadná opracovatelnost Výborná požární odolnost Podklad pro povrchové úpravy shodný se zdive Ekologická nezávadnost Nora/předpis ČSN EN Specifikace zdicích prvků Popis výrobku a použití Věncová tvárnice je dvouvrstvá deska složená z pórobetonové tvárnice P4-500 tloušťky 50 a tepelné izolace EPS tl. 75. Věncové tvárnice se používají jako vnější ztracené bednění pozedních věnců a stropů. Zpracování K vyzdívání na tenkovrstvou altu po užívat pouze produkty, které ají vlastnosti určené výrobce. Pro zdění používat tenkovrstvou altu Ytong. Maltu nanášet v doporučené konzistenci přesnou zubatou lžící Ytong a zásadně dbát na plnoplošné vyaltování celých spar. Osazují se tak, že pórobeton tvoří venkovní vrstvu, izolace vnitřní vrstvu dílce. Profilování Hladké, bez pera a drážky, bez úchopových kapes Rozěrové tolerance Délka, šířka: ±1,5, výška ±1 Malta Ytong tenkovrstvá zdicí alta Reakce na oheň Pórobeton: třída A1 nehořlavé dle ČSN EN EPS: třída E Povrchové úpravy Vnější oítky: Lehké oítky určené pro pórobeton, paropropustné a vodoodpudivé Doporučené vlastnosti oítek: cca 800 až kg/ 3 pevnost v tlaku 2 až 5 MPa pevnost v tahu za ohybu 0,5 MPa přilnavost 0,2 MPa nasákavost w 0,5 kg. -2 h -0,5 dodržovat tloušťku oítek doporučenou výrobce Keraické obklady: Přío na zdivo bez nutnosti předchozí úpravy 38 VĚNCOVÁ TVÁRNICE

2 Technické vlastnosti věncové tvárnice ateriál pórobeton EPS jednotka Tlouštka Pevnost v tlaku 4,2 0,3 N/ 2 Objeová v suché stavu kg/ 3 Součinitel tepelné vodivosti λ U 0,137 0,035 W/(.K) Tepelný odpor R U 0,37 2,14 2.K/W Faktor difuzního odporu μ 5/ Vlhkostní přetvoření ε -0,20 - / Základní údaje věncové tvárnice rozěry š v d tepelný odpor R U na 1 na paletě obsah palety 2.K/W kg/ks ks/ ks/pal /pal kg/pal 125/ ,51 6,0 1, , / ,51 5,0 1, ,6 500 = etr běžný Příklady použití věncové tvárnice 002 Přesná tvárnice Ytong tl. 450 pro nosné obvodové stěny 003 Přesná tvárnice Ytong tl. 375 pro nosné obvodové stěny 016 Přesná tvárnice Ytong tl. 100 pro nenosné vnitřní stěny / příčky 021 Nosný překlad Ytong 043 Věncová tvárnice Ytong 044 Stropní vložka Ytong Klasik 046 Stropní nosník Ytong Typ C (výška stropu = 250 ) 114 Tepelněizolační alta 121 Vnější oítka stěny 122 Vnitřní oítka stěny 123 Vnitřní oítka stropu 141 Sklovláknitá tkanina 213 Izolace střešní konstrukce parozábrana 214 Izolace střešní konstrukce paropropustná fólie 215 Hydroizolace pod konstrukcí krovu (pozednice nebo vazník) 222 Tepelná izolace / kročejová izolace konstrukce 226 Tepelná izolace střešní konstrukce 337 Těsnicí páska 433 Výztuž konstrukce stropu 511 Pozednice 512 Krokev 513 Střešní lať / laťování 514 Kontralať 520 Bednění konstrukce krovu 934 Sádrokartonový podhled 941 Konstrukce ztužujícího ŽB věnce v úrovni stropu 942 Konstrukce ztužujícího ŽB věnce pod konstrukcí krovu 962 Betonová azanina / potěr 965 Vnitřní podlaha / obklad dřevěný / lainát 976 Střešní krytina konstrukce střechy VĚNCOVÁ TVÁRNICE 39

3 KONSTRUKCE STROPŮ A STŘECH SYSTÉMU YTONG Ytong Ekono Ytong Kofort Ytong Klasik Ytong Kofort Ytong Ekono Ytong Klasik Doporučená použití stropních a střešních konstrukcí Ytong ve stavbách typ konstrukce doporučená oblast použití doporučené rozpětí konstrukce nosník vložka ztužující žebro strop Ekono střecha Kofort obytné prostory se standardní rozpětí stropů a střech délky nosníků: stropy do 5,60, šiké střechy do 6,40 Y175C strop Ekono střecha Kofort obytné prostory s velký rozpětí stropů a střech délky nosníků: stropy do 6,40, šiké střechy do 7,00 Y175C strop Klasik obytné prostory s extréní rozpětí nebo vysoký zatížení stropů délky nosníků: stropy do 7,60, axiální vyráběná délka nosníku do 8,20 Y175C Ytong Klasik Nora/předpis Vložky: STO Nosníky: ČSN EN a ČSN EN Beton: ČSN EN Popis výrobku a použití Systé Ytong je variabilní ontovaná konstrukce pro stropy a střechy, která se zhotovuje na stavbě z ŽB nosníků, pórobetonových vložek, vyztužení, onolitické zálivky a u systéu Klasik přebetonování z betonu C20/25. Konstrukce po zonolitnění tvoří železobetonový žebrový strop. 40 KONSTRUKCE STROPŮ A STŘECH SYSTÉMU YTONG

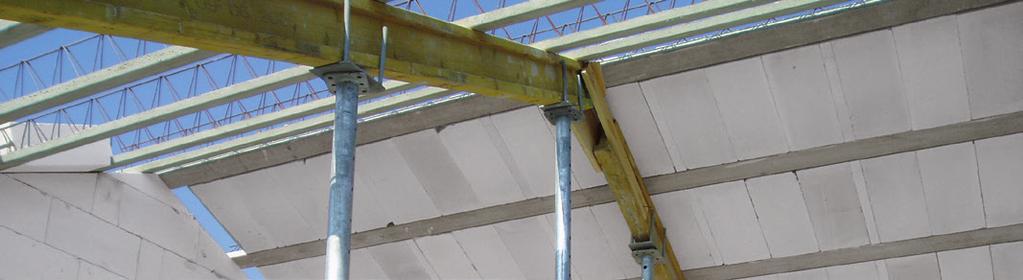

4 Návrh nosníků, třídu betonu, vyztužení a tloušťku přebetonování závazně určuje individuální statický výpočet. Konstrukce je určena předevší pro rodinné doy, bytové a občanské stavby. Montáž probíhá tradiční postupe: 1. uložení nosníků, 2. podepření konstrukce (případné nadvýšení viz tabulka stropní nosníky), 3. položení vložek, 4. vyztužení 5. zonolitnění zálivkou a příp. přebetonování Nosníky Stropní nosníky tvoří příhradová prostorová svařovaná výztuž zalitá do betonové patky obdélníkového průřezu s rozěry Beton: C20/25 Výztuž: B500A, B500B, Bst500G Vyztužení: viz tabulka jednotlivých konstrukčních systéů Standardní osové rozteče nosníků: 680 Délky nosníků: od 1,00 do 7,60 po 0,20, do 8,60 výroba na zakázku Výška nosníků: 175 Rozěrové tolerance: délka +50/ -10, šířka ±3, výška ±3 Nosníky lze podle potřeby na stavbě délkově upravovat. Uložení nosníků: pokud statik neurčí jinak, tak 150 Vložky Ytong stropní a střešní vložky jsou z pórobetonu tř. P Vložky se vyrábějí ve dvou odelech, Ytong Klasik se svislýi a se šikýi bočníi stěnai. Rozěry vložek (d š v): (vložka pro ztužující žebro) Rozěrové tolerance: šířka ±1,5, výška ±1,5, délka ±1,5 Pro uložení na nosníky ají vložky po stranách vyřezány ozuby šířky 20 a výšky 40. Vložky lze podle potřeby na stavbě tvarově upravovat. Uložení vložek na nosnou konstrukci: in. 20 U stropu Ytong Ekono a střechy Kofort je každá pátá vložka, pokud statik neurčí jinak, snížená a vytváří bednění poocného příčného spolupůsobícího žebra, vyztuženého ocelí 1 ø = 8, zakotvenou do protilehlých věnců. Vložky lze použít i pro jiné stropní systéy s výškou paty nosníků 40. Vyztužení Přídavné vyztužení stropní a střešní konstrukce se provádí podle individuálního návrhu statika a ůže obsahovat přídavnou tahovou výztuž nosníků a sykovou výztuž. Takto navržená výztuž je nutnou součástí nosné konstrukce. Standardní vyztuž přídavného žebříčku: spodní výztuž 2 ø 8, horní výztuž 1 ø 8, diagonála ø 5, výška žebříčku 160, délka 6,0. Zvuková izolace stropu Ytong Na splnění požadavku kročejové i vzduchové neprůzvučnosti požadované norou ČSN je nutné navrhnout vhodnou skladbu celé konstrukce stropu včetně podlahových vrstev. Reakce na oheň Třída A1 - nehořlavé ČSN EN Požární odolnost REI 30 bez oítky REI 60 s 20 oítky Statický návrh stropních a střešních konstrukcí Ytong Strop a střecha z nosníků a vložek je vodorovnou/šikou nosnou konstrukcí. Pro její realizaci je nutno vypracovat kladečský plán ověřený autorizovanou osobou. Za neodbornou aplikaci a vzniklé škody nepřebírá výrobce odpovědnost. Zákazníků zpracováváe kladečské plány stropních a střešních konstrukcí Ytong včetně ověření autorizovaný statike. K objednaný stropní konstrukcí je zpracování 1. varianty kladečského plánu vždy zdara. Služba bez dodávky ateriálu a nebo další varianty kladečských plánů je zpoplatněna. KONSTRUKCE STROPŮ A STŘECH SYSTÉMU YTONG 41

5 Stropní a střešní vložky Ytong Technické vlastnosti stropních a střešních vložek Ytong P4-500 jednotka Maxiální střední hodnota objeové i 500 kg/ 3 Noralizovaná pevnost zdicích prvků f b 4,2 N/ 2 Součinitel tepelné vodivosti λ 10 dry 0,130 W/(.K) Výpočtová hodnota součinitele tepelné vodivosti λ u 0,137 W/(.K) Faktor difuzního odporu μ [ČSN EN 1745] 5 / 10 - Měrná tepelná kapacita c [ČSN EN 1745 ] 1,0 kj/(kg.k) Součinitel konvenčního srštění ε 0,2 / Přídržnost 0,3 N/ 2 Základní údaje stropních a střešních vložek Ytong název rozěry š v d na 2 stropu na paletě obje na paletě obsah palety palety ks/ 2 ks/pal 3 /pal 2 /pal kg/ks kg/pal ,5 24 0,846 4,364* 24, ,5 28 0,778 5,091* 19, ,0 96 0,700-5, Ytong Klasik ,9 42 1,252 7,119** 21, * Celková plocha stropu včetně stropních nosníků a příčných žeber v odstupech 1,0. ** Celková plocha stropu včetně stropních nosníků. Vložka Ytong Vložka Ytong Vložka Ytong Vložka Ytong Klasik 200 Stropní a střešní nosníky Ytong Průřezy nosníků Stropní a střešní nosník Ytong Přídavná příhradová výztuž 42 KONSTRUKCE STROPŮ A STŘECH SYSTÉMU YTONG

6 Doporučené skladby podlah pro stropní konstrukce Ytong Podlahy tradiční těžké v obytné ístnosti Podlahy tradiční lehké v obytné ístnosti in. in. kg/ 3 kg/ 2 kg/ 3 kg/ 2 kročejová izolace z MV 0, ,7 folie separační 0, ,225 betonová azanina s KARI sítí 0, lainovaná podlaha 0, ,4 celke 0, ,38 zatížení kn/ 2 1,22 kročejová izolace z MV 0, ,7 folie separační 0, ,225 Anhydrid 0, ,2 lainovaná podlaha 0, ,4 celke 0,069 60,58 zatížení kn/ 2 0,61 Podlahy suché výstavby v obytné ístnosti Podlahy s podlahový topení v obytné ístnosti in. in. kg/ 3 kg/ 2 kg/ 3 kg/ 2 akustický inerální podsyp 0, kročejová izolace z MV 0, ,7 2 sádrovláknitá deska 12,5 0, lainovaná podlaha 0, ,4 celke 0,075 45,15 podlahové topení 0, ,6 betonová azanina s KARI sítí 0, lainovaná podlaha 0, ,4 celke 0, ,05 zatížení kn/ 2 1,68 zatížení kn/ 2 0,45 Stavebněfyzikální vlastnosti stropních a střešních konstrukcí Ytong typ konstrukce konstrukce skladba konstrukce průěrný tepelný odpor konstrukce index stavební vzduchové neprůzvučnosti noralizovaná hladina kročejového hluku R ( 2.K/W) R W (db) Ln (db) Strop Ekono ,65 45 (-1, -4) 90 (-13) Strop Ekono ,68 47 (-2, -5) 88 (-13) Střecha Kofort ,65 45 (-1, -4) - Střecha Kofort ,68 47 (-2, -5) - Strop Klasik ,80 52 (-1, -5) 84 (-13) Poznáka: Na splnění požadavku kročejové i vzduchové neprůzvučnosti požadované norou ČSN je nutné navrhnout vhodnou skladbu celé konstrukce stropu včetně podlahových vrstev. KONSTRUKCE STROPŮ A STŘECH SYSTÉMU 43 YTONG 43
